humiFog - Humidificateur Carel - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Humidificateur
Capacité d'humidification	Jusqu'à X litres par jour
Technologie d'humidification	Ultrasonique / Évaporation / Vapeur chaude (selon modèle)
Consommation électrique	X watts
Réservoir d'eau	Capacité de X litres
Dimensions	X cm x Y cm x Z cm
Poids	X kg
Niveau sonore	X dB
Utilisation	Idéal pour les espaces de vie, bureaux, et chambres
Entretien	Nettoyage régulier du réservoir et des filtres
Durée de vie des filtres	X mois (selon utilisation)
Sécurité	Arrêt automatique lorsque le réservoir est vide
Garantie	X ans
Informations supplémentaires	Compatible avec des additifs pour humidificateurs (selon modèle)

FOIRE AUX QUESTIONS - humiFog Carel

Comment régler le taux d'humidité sur l'humidificateur Carel humiFog ?

Pour régler le taux d'humidité, utilisez le panneau de contrôle de l'humidificateur. Sélectionnez le mode de fonctionnement et ajustez le niveau d'humidité souhaité à l'aide des flèches de réglage.

Pourquoi mon humidificateur Carel humiFog ne fonctionne-t-il pas ?

Vérifiez que l'appareil est correctement branché et que le réservoir d'eau est plein. Assurez-vous également que le filtre est propre et que l'humidificateur n'est pas en mode veille.

Comment nettoyer l'humidificateur Carel humiFog ?

Pour nettoyer l'humidificateur, débranchez l'appareil et videz le réservoir d'eau. Utilisez un chiffon doux et une solution de vinaigre et d'eau pour nettoyer les surfaces internes. Rincez soigneusement avant de rebrancher.

Quelle est la capacité du réservoir d'eau de l'humidificateur Carel humiFog ?

Le réservoir d'eau de l'humidificateur Carel humiFog a une capacité de 5 litres.

L'humidificateur Carel humiFog fait-il du bruit ?

L'humidificateur est conçu pour fonctionner silencieusement. Si vous entendez des bruits forts, cela peut indiquer un problème, comme un filtre encrassé ou un mauvais montage.

Comment savoir si le filtre de l'humidificateur Carel humiFog doit être remplacé ?

Surveillez la qualité de l'humidité et vérifiez régulièrement l'état du filtre. Si vous remarquez une diminution de la performance ou une odeur désagréable, il est temps de remplacer le filtre.

Est-ce que l'humidificateur Carel humiFog est adapté à une utilisation dans une chambre d'enfant ?

Oui, l'humidificateur Carel humiFog est sûr pour une utilisation dans une chambre d'enfant, mais veillez à suivre les instructions d'utilisation et à maintenir un niveau d'humidité approprié.

Quelle est la durée de fonctionnement de l'humidificateur Carel humiFog avec un réservoir plein ?

Avec un réservoir plein, l'humidificateur Carel humiFog peut fonctionner jusqu'à 12 heures, selon le niveau d'humidité réglé.

Puis-je utiliser des huiles essentielles dans l'humidificateur Carel humiFog ?

Il est déconseillé d'utiliser des huiles essentielles dans l'humidificateur Carel humiFog, car cela peut endommager l'appareil. Utilisez uniquement de l'eau propre.

Comment réinitialiser l'humidificateur Carel humiFog ?

Pour réinitialiser l'appareil, débranchez-le pendant quelques minutes puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

MODE D'EMPLOI humiFog Carel

Les humidificateurs CAREL sont des produits avancés, dont le fonctionnement est spécifié dans la documentation technique fournie avec le produit ou téléchargeable, même avant l'achat, du site internet www.carel.com. Étant donné leur niveau technologique avancé, tous les produits CAREL requièrent une phase de qualification/configuration/programmation afin de pouvoir fonctionner au mieux pour l'application spécifique. L'absence de cette phase d'étude, comme indiqué dans le manuel, peut provoquer des dysfonctionnements dans les produits finaux dont CAREL ne pourra être tenu responsable. Le client (fabricant, concepteur ou installateur de l'équipement final) assume toute la responsabilité et tous les risques liés à la configuration du produit pour qu'il obtienne les résultats prévus dans le cadre de l'installation et/ou équipement final spécifique. Dans ce cas, CAREL peut intervenir, moyennant accords spécifiques, en tant que conseiller pour la bonne réussite de l'installation/mise en service de la machine/utilisation, mais la société ne peut en aucun cas être tenue pour responsable du fonctionnement de l'humidificateur et de l'installation finale si les avertissements et les recommandations fournis dans ce manuel, ou dans toute autre documentation technique du produit, ne sont pas respectés. En particulier, sans exclure l'obligation de respecter les avertissements ou recommandations ci-dessus, il est recommandé, pour une utilisation correcte du produit, de prêter ATTENTION aux avertissements suivants :

DANGER DE CHOC ÉLECTRIQUE : l'humidificateur contient des composants sous tension électrique. Couper l'alimentation de secteur avant d'accéder aux éléments internes, pour l'entretien et pendant l'installation.

RISQUE DE FUITES D'EAU : l'humidificateur charge/décharge automatiquement et constamment des quantités d'eau. Tout dysfonctionnement dans les raccordements ou dans l'humidificateur peut provoquer des fuites.

AVERTISSEMENT

L'installation du produit doit obligatoirement comprendre le branchement de mise terre, en utilisant la borne jaune-vert prévue à cet effet sur l'humidificateur.

ATTENTION:

• Avant d'accéder aux parties intérieures, couper l'alimentation électrique de la machine.
• Les conditions environnementales et la tension d'alimentation doivent être conformes aux valeurs spécifiées sur les étiquettes « données de plaque signalétique » du produit.
• Le produit est exclusivement conçu pour humidifier les pièces de façon directe ou à l'aide de systèmes de distribution (conduits).
• L'installation, l'utilisation et l'entretien doivent être effectués par du personnel qualifié, conscient des précautions à prendre et en mesure d'effectuer correctement les opérations requises.
• Pour la production d'eau nébulisée, utiliser uniquement de l'eau ayant les caractéristiques indiquées dans le manuel de l'humidificateur.
• Toutes les opérations sur le produit doivent être effectuées selon les instructions figurant dans ce manuel et sur les étiquettes appliquées sur le produit. Toute utilisation ou toute modification non autorisée par le fabricant doit être considérée comme impropre. CAREL décline toute responsabilité quant à ces utilisations non autorisées.
• Ne pas essayer d'ouvrir l'appareil d'une façon différente de celles indiquées dans la notice.
• Respecter les réglementations en vigueur dans le lieu où est installé l'humidificateur.
• L'appareil ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à moins qu'elles n'aient pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions concernant l'utilisation de l'appareil.

• Ne pas installer ni utiliser le produit à proximité d'objets risquant de se détériorer au contact de l'eau (ou de la condensation d'eau). CAREL décline toute responsabilité quant aux dommages dérivés ou directs liés à des fuites d'eau de l'humidificateur.

• Ne pas utiliser de produits chimiques corrosifs, de solvants ou de détergents agressifs pour nettoyer les éléments internes et externes de l'humidificateur, sauf indications spécifiques dans les modes d'emploi.

• Ne pas faire tomber l'humidificateur, le cogner ou le secouer, car les parties internes et le revêtement risqueraient de subir des dommages irréparables.

CAREL adopte une politique de développement continu. Par conséquent, elle se réserve le droit d'apporter des modifications et des améliorations, sans préavis, à n'importe quel produit décrit dans ce document. Les données techniques figurant dans le manuel peuvent subir des modifications sans obligation de préavis. La responsabilité de CAREL quant à son produit est régie par les conditions générales du contrat CAREL publiées sur le site www.carel.com et/ou telles qu'elles résultent des accords spécifiques passés avec les clients ; notamment, dans la mesure permise par la réglementation en vigueur, en aucun cas CAREL, ses employés ou ses filiales/franchisées ne seront responsables d'éventuels manques à gagner ou ventes perdues, de pertes de données et d'informations, de coûts de marchandises ou de services de remplacement, de dommages causés à des objets ou des personnes, d'interruptions d'activité ou d'éventuels dommages directs, indirects, incidents, patrimoniaux, de couverture, punitifs, spéciaux ou conséquents causés de quelque façon que ce soit, qu'il s'agisse de dommages contractuels, extra-contractuels ou dus à la négligence ou à une autre responsabilité dérivant de l'utilisation du produit ou de son installation, même si CAREL ou ses filiales/franchisées ont été averties du risque de dommages.

MISE AU REBUT

Fig. 1 Fig. 2

À LIRE ET CONSERVER

EN RÉFÉRENCE À LA DIRECTIVE 2012/19/UE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 4 JUILLET 2012 ET AUX NORMES NATIONALES D'APPLICATION CORRESPONDANTES, NOUS VOUS INFORMONS QUE :

• Les déchets d'équipements électriques et électroniques (DEEE) ne doivent pas être éliminés comme des déchets urbains, mais être collectés séparément afin de pouvoir être recyclés, traités ou éliminés conformément à la réglementation.
• l'utilisateur est tenu de confier les équipements électriques et électroniques (EEE) ayant atteint la fin de leur cycle de vie, ainsi que leurs composants essentiels, aux centres de collecte des DEEE identifiés par les autorités locales. La directive prévoit également la possibilité de renvoyer l'équipement ayant atteint la fin de son cycle de vie au distributeur ou au détaillant en cas d'achat d'un nouveau type équivalent dans le rapport de un à un ou de un à zéro pour les équipements dont le plus grand côté mesure moins de 25 cm ;
• cet appareil peut contenir des substances dangereuses : un usage impropre ou une élimination non correcte pourraient avoir des effets négatifs sur la santé humaine et sur l'environnement ;
• Le symbole (conteneur de déchets à roues barré représenté sur la figure 1) représenté sur le produit ou sur l'emballage et sur la notice d'emploi indique que l'appareil arrivé à la fin de son cycle de vie doit être soumis à la collecte sélective ;
• si les EEE arrivés à la fin de leur cycle de vie contiennent une pile (figure 2), celle-ci doit être retirée conformément aux instructions figurant dans le manuel d'utilisation avant la mise au rebut. Les piles usées doivent être remises aux points de collecte sélective prévus à cet effet, conformément à la réglementation locale ;
• en cas d'élimination abusive des déchets électriques et électroniques, des sanctions sont prévues par les réglementations locales en matière d'élimination des déchets.

Garantie sur les matériaux : 2 ans (à partir de la date de production, à l'exception des éléments consommables).

Homologations : la qualité et la sécurité des produits CAREL sont garanties par le système de conception et de production certifié ISO 9001, ainsi que par les

marques

Sommarie

1. But de ce manuel .... 7
2. Conseil pour la lecture du manuel....7
3. Informations et instructions générales de

sécurité 8

3.1 Utilisation prévue....8
3.2 Instructions générales de sécurité....8
3.3 Équipements de protection individuels....9

1. Identification du système....10

4.1 Types de composants....10
4.2 Configurations du système 10

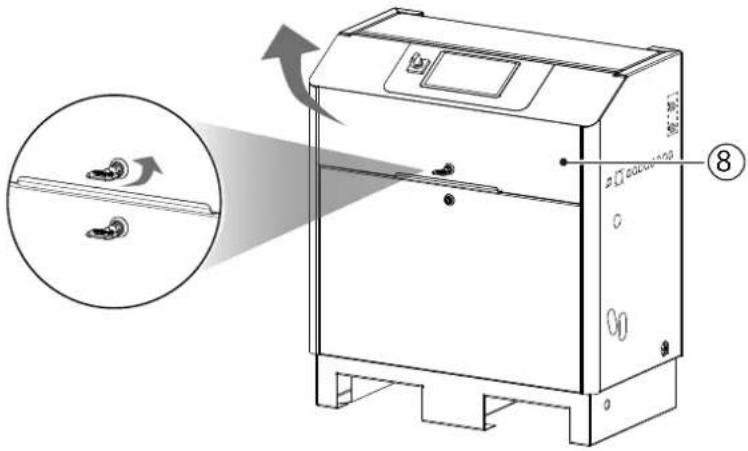

4.3 Identification de la station de pompage 13
4.4 Identification des accessoires .... 13

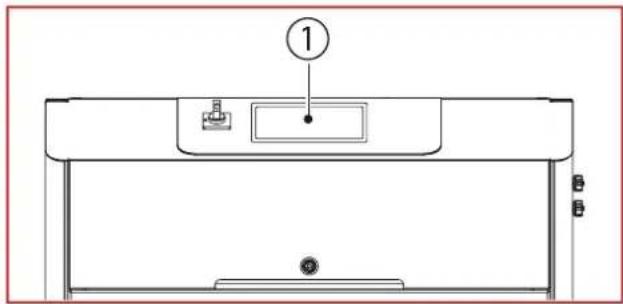

4.5 Terminal utilisateur 16

1. Préparation à la mise en service....19

5.1 Opérations préliminaires....19
5.2 Liste de contrôle de l'installation 20
5.3 Liste de contrôle de mise en service....21

1. Mise en service 22

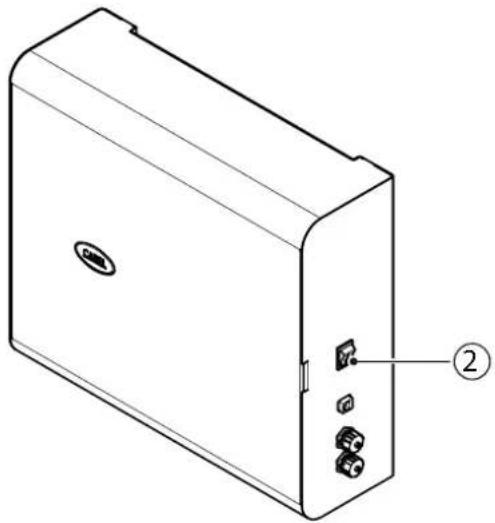

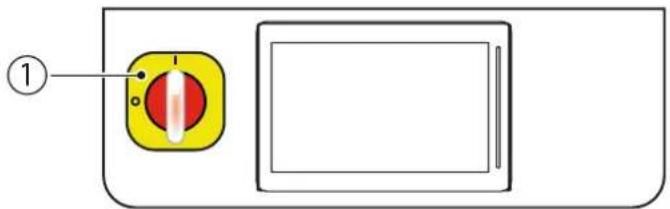

6.1 Allumage humiFog Multizone Touch 22
6.2 Séquence de mise en service pour la configuration du système....22
6.3 Configuration tableau de zone 23
6.4 Configuration humiFog Multizone Touch....25

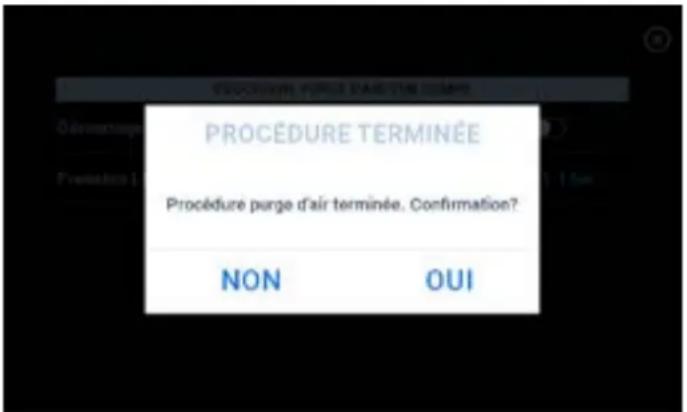

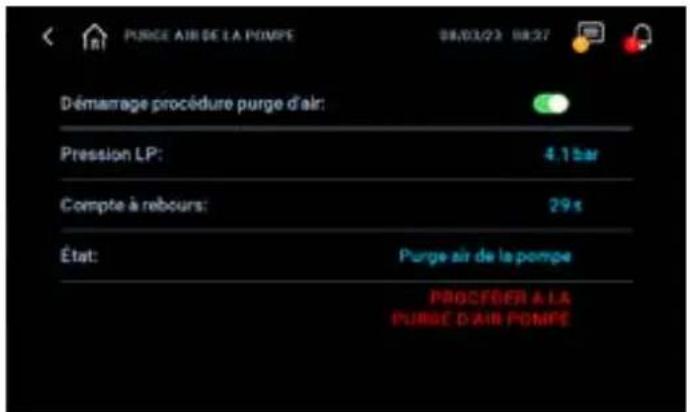

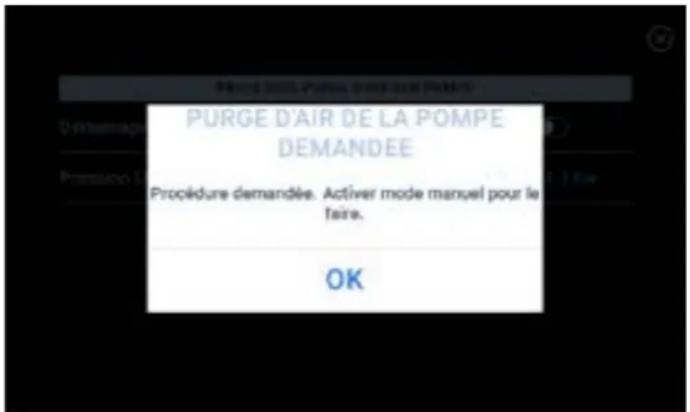

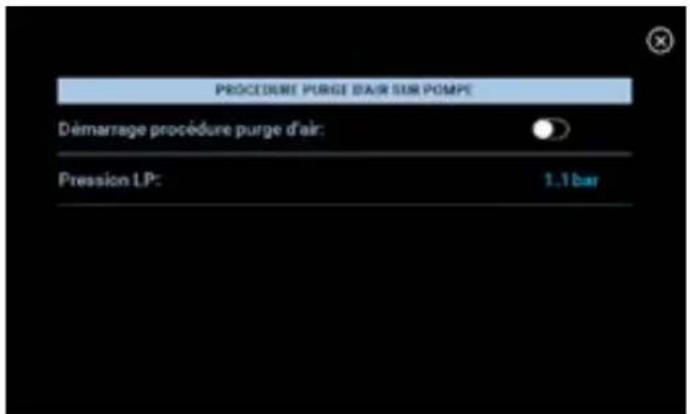

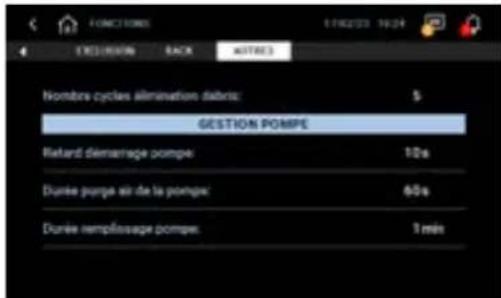

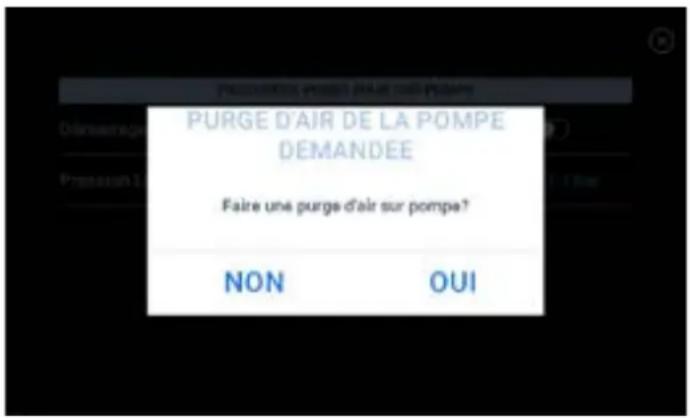

6.5 Procédure de purge de la pompe....35

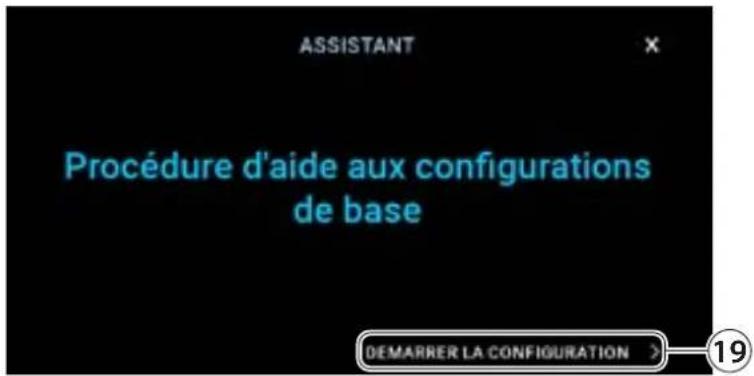

6.6 Configuration de la station de pompage de secours....37

1. Arborescence complète des menus ....40

7.1 Accès au menu Paramétrage humiFog Multizone Touch....40
7.2 Arborescence complète des menus humiFog Multizone Touch....40

1. Paramètres de configuration avancée ....43

8.1 Accès au menu Paramétrage humiFog Multizone Touch....43
8.2 Système 43
8.3 Pompe 51
8.4 Zones....56
8.5 Écran....63

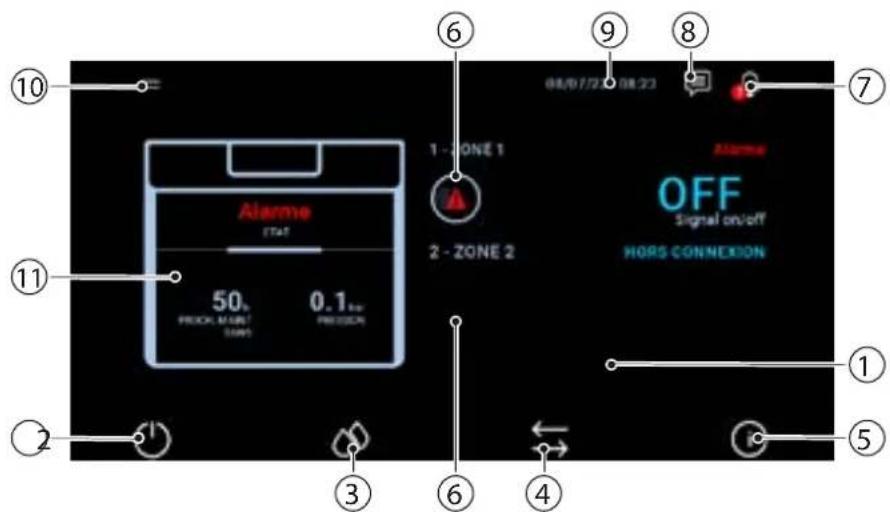

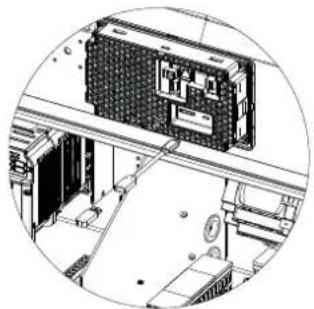

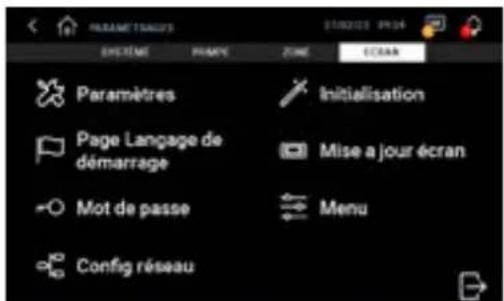

8.6 Mise à jour logicielle de l'interface pGDx....63
8.7 Mise à jour du logiciel du contrôleur c.pco (zone)....65

1. Connectivité....67

9.1 Serveur web 67

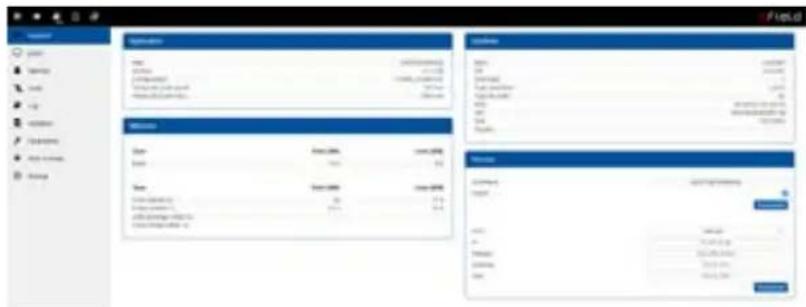

9.2 Connexion avec supervision (BMS)....70

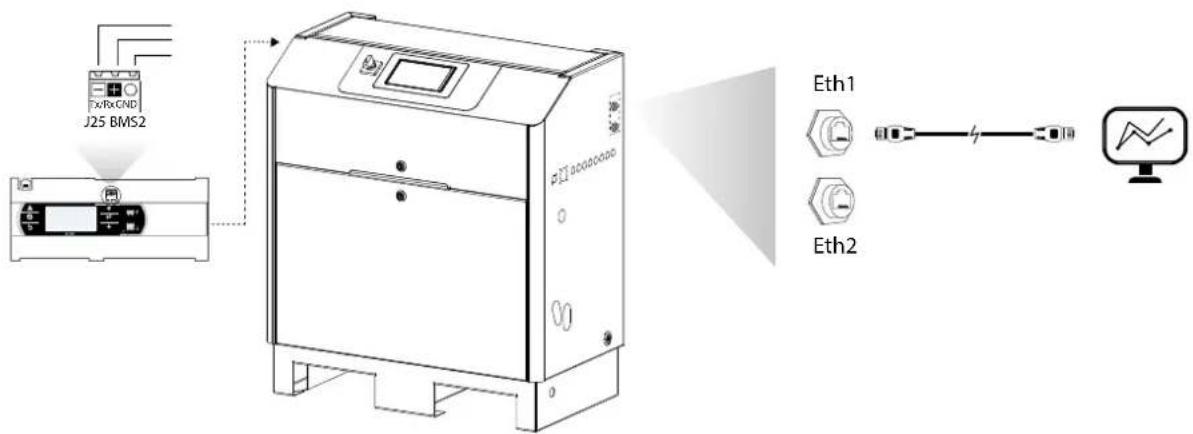

9.3 Liste des paramètres ModBus....72
9.4 Liste paramètres BACnet 82

1. Liste Alarmes....91

10.1 Alarmes 91
10.2 Warning (intégration au contenu existant)....93
10.3 Notifications....94

1. BUT DE CE MANUEL

Ce manuel contient les instructions pour la mise en service et l'utilisation du système d'humidification adiabatique haute pression humiFog Multizone Touch, dont le fabricant est :

CAREL INDUSTRIES

Brugine - Padova (Italie)

Tél. [phone] - Fax [phone]

e-mail: [e-mail] - www.carel.com

2. CONSEIL POUR LA LECTURE DU MANUEL

Le manuel est divisé en chapitres et paragraphes. Chaque paragraphe est contenu à l'intérieur du chapitre auquel il fait référence. Les références à des titres ou à des paragraphes sont signalées par l'abréviation « chap. » ou « par. » suivie du numéro correspondant. Exemple : « chap. 2 » ou « par. 2.1 ».

Les figures de ce manuel sont numérotées de manière progressive en fonction du chapitre auquel elles correspondent, par exemple la figure 1.c est la troisième figure du premier chapitre. Les figures sont signalées par l'abréviation « fig. » suivie du numéro correspondant. Exemple : « fig. 1.c ».

Les composants indiqués sur les figures sont marqués d'un numéro. La référence au composant 1 sur la figure 2 du chapitre 3 est indiquée de la manière suivante : « Voir 1 - fig. 3.b » ou simplement « 1 - fig. 3.b) ».

ATTENTION

Les figures présentes à l'intérieur de ce manuel sont indicatives. Les composants effectifs peuvent être légèrement différents par rapport à ceux représentés. En cas de doute, veuillez contacter un Centre d'assistance autorisé.

Outre les instructions d'installation, d'utilisation et d'entretien, ce manuel contient des avertissements concernant la sécurité, qui demandent toute l'ATTENTION de l'utilisateur. Ces informations sont marquées des symboles suivants :

DANGER

Le non-respect de cet avertissement comporte un risque imminent qui, s'il n'est pas évité, est susceptible d'entraîner la mort immédiate ou des blessures graves et/ou permanentes.

AVERTISSEMENT

Le non-respect de l'avertissement comporte un risque imminent qui, s'il n'est pas évité, est susceptible d'entraîner la mort immédiate ou des blessures graves et/ou permanentes aux personnes.

PRUDENCE

Le non-respect de cet injonction comporte un risque qui, s'il n'est pas évité, est susceptible de causer un dommage mineur à la santé des personnes.

ATTENTION

Le non-respect de cet avertissement comporte un risque qui est susceptible, s'il n'est pas déjoué, de causer des dommages mineurs à la machine.

Remarque : fournit une information supplémentaire aux indications des messages précédents sur la sécurité.

3. INFORMATIONS ET INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

3.1 Utilisation prévue

humiFog Multizone Touch est un système d'humidification adiabatique à haute pression pour la régulation de l'humidité et/ou le refroidissement par évaporation. Il sert soit à traiter l'air à l'intérieur d'une AHU (Air Handling Unit - Unité de Traitement de l'Air), soit à humidifier ou refroidir l'air directement dans le milieu ambiant.

ATTENTION : Le produit doit être employé selon l'usage prévu par CAREL et pour lequel il a spécialement été réalisé.

Toute responsabilité de CAREL dans le cadre de ce contrat ou en dehors de celui-ci, pour des dommages causés aux personnes, aux animaux ou aux choses, résultant d'erreurs d'installation, de réglage, d'entretien ou d'une utilisation non conforme EST exclue.

3.2 Instructions générales de sécurité

Rappelons que l'utilisation de produits qui emploient de l'énergie électrique et de l'eau à haute pression demandent de respecter certaines règles de sécurité essentielles, telles que :

• Il est interdit d'autoriser l'utilisation de cet appareil par des enfants, des personnes aux capacités physiques, sensorielles ou mentales réduites, des personnes sans expérience, sans les connaissances nécessaires ou qui ne sont pas informées de ces instructions.
• Il est interdit d'autoriser l'utilisation de la station de pompage par des personnes non qualifiées et non formées à cette activité.
• Il est interdit d'entrer en contact avec l'appareil si l'on est pieds nus et/ou avec des parties de son corps mouillées.
• Avant toute intervention technique ou de nettoyage, il est obligatoire de débrancher l'appareil de sa source d'alimentation en positionnant l'interrupteur général de l'installation sur « éteint » ou l'interrupteur principal de l'appareil sur « OFF ».
• Il est interdit de modifier les dispositifs de sécurité ou de régulation sans l'autorisation du fabricant.
• Il est interdit de retirer les pictogrammes et les étiquettes appliqués sur la station de pompage. Ceux-ci doivent être respectés et maintenus en état de lisibilité. S'ils ne sont plus lisibles ils doivent être remplacés par des pictogrammes ou des étiquettes de sécurité équivalentes.
• Il est interdit de desserrer les raccords de branchement des tuyauteries hydrauliques pendant leur fonctionnement. Les tuyaux qui ne sont pas correctement installés et fixés courent le risque de se débrancher à l'improviste et de blesser des personnes.
• Il est interdit d'empêcher ou de boucher les conduites de vidange de l'eau.
• Il est interdit de tirer, débrancher ou tordre les câbles électriques sortant de l'appareil, même si celui-ci est débranché du réseau d'alimentation électrique.
• Il est interdit d'exposer l'appareil aux agents atmosphériques. Celui-ci a été conçu pour être utilisé dans des espaces fermés.
• Il est interdit de jeter les matériaux d'emballage dans l'environnement ou de les laisser à la portée des enfants, car ils peuvent être une source de danger. Ils doivent donc être éliminés conformément à la réglementation en vigueur dans le pays où l'appareil est installé.
• Il est interdit de faire fonctionner la station de pompage sans que celle-ci ne soit correctement alimentée en eau.
• Il relève de la responsabilité de l'utilisateur de s'assurer que le système d'humidification soit conforme à la réglementation locale en matière de santé, de sécurité et de contrôle de la prolifération bactériologique.
• En cas de fuite d'eau, débrancher l'alimentation électrique de la station de pompage, couper l'alimentation en eau et avertir immédiatement le Service technique d'assistance CAREL ou du personnel qualifié.
• Vérifier régulièrement que la pression de fonctionnement du système hydraulique est supérieure à 1 bar et inférieure à la limite maximum prévue par l'appareil. Dans le cas contraire, contacter le Service technique d'assistance CAREL ou du personnel qualifié.

• Si la station de pompage reste non utilisée pendant une longue période de temps, effectuer les opérations suivantes :

• Positionner l'interrupteur principal de l'appareil sur « OFF »

• Positionner l'interrupteur général de l'installation sur « éteint »
• Fermer les robinets d'eau de l'installation

• Vidanger l'installation si elle coure le risque de geler.

• Ce manuel d'utilisation fait partie intégrante de l'appareil et doit être conservé avec soin, de même qu'il devra TOUJOURS accompagner la station de pompage, même en cas de vente de celle-ci à un autre propriétaire ou de transfert sur un autre système. S'il est endommagé ou perdu, en demander un autre exemplaire au Service technique d'assistance CAREL présent sur le secteur.

• Ce manuel d'utilisation doit être lu avec attention pour faciliter l'installation, le fonctionnement et l'entretien de l'appareil en toute sécurité. L'utilisateur doit être informé et formé de manière appropriée sur l'utilisation de l'appareil. Vérifier qu'il ait compris toutes les informations relatives au fonctionnement du système en toute sécurité.
• Avant son raccordement au système hydraulique et avant d'être mise sous tension électrique, vérifier que la station de pompage est exposée à une température comprise entre -10^ et +40^ . Après sa mise en service, la température ambiante de l'installation doit être comprise entre +5^ et +40^ .
• Contrôler régulièrement que les tuyauteries de vidange de l'eau ne soient pas colmatées.

3.3 Équipements de protection individuels

DANGER : Respecter à la lettre les indications contenues dans les différentes sections du manuel.

Les Équipements de Protection Individuels (EPI) sont des équipements destinés à être portés par l'opérateur dans le but de le protéger contre un ou plusieurs risques pouvant constituer un danger pour sa sécurité ou sa santé pendant l'accomplissement de ses tâches, ainsi que tout équipement ou accessoire prévu en ce sens.

Tous les EPI indiqués dans ce manuel ont pour but de protéger le personnel contre tout risque susceptible de nuire à sa santé et à sa sécurité.

Vous trouverez ci-dessous la liste des équipements de protection individuelle à utiliser pour protéger les travailleurs contre tout risque résiduel possible au cours des différentes étapes du cycle de vie de l'humidificateur.

GANTS DE PROTECTION CONTRE DES ÉLÉMENTS PHYSIQUES : doivent protéger les mains de la personne contre les coupures, l'abrasion et la chaleur.

CHAUSSURES DE SÉCURITÉ ANTIDÉRAPANTES : elles sont censées prévenir toute chute sur des surfaces glissantes et protéger les pieds du personnel contre des chocs, écrasements ou perforations.

CASQUE DE PROTECTION : il est censé protéger la tête du personnel contre des chocs ou la chute accidentelle de matériaux.

LUNETTES DE PROTECTION : elles sont censées protéger les yeux du personnel contre tout risque lié au contact avec des substances ou des matériaux dangereux.

MASQUE DE PROTECTION : il sert à protéger les voies respiratoires du personnel contre tout risque lié à l'inhalation de substances dangereuses.

VÊTEMENTS DE PROTECTION : ils servent à garantir une protection adéquate au corps du personnel contre les agents thermiques et chimiques.

PROTÈGE-OREILLES : ils sont utilisés pour étouffer des bruits qui autrement sont dangereux pour l'ouïe des personnes.

MANUEL D'INSTURCTIONS : À consulter chaque fois que nécessaire pour éviter la mise en œuvre de procédures dangereuses.

4. IDENTIFICATION DU SYSTÈME

Avant de configurer puis de démarrer le système, il est nécessaire d'identifier le type de système installé et ses composants spécifiques.

4.1 Types de composants

Le système se compose des éléments suivants :

• station de pompage (paragraphe 4.3qui abrite la pompe du système et le tableau électrique ;

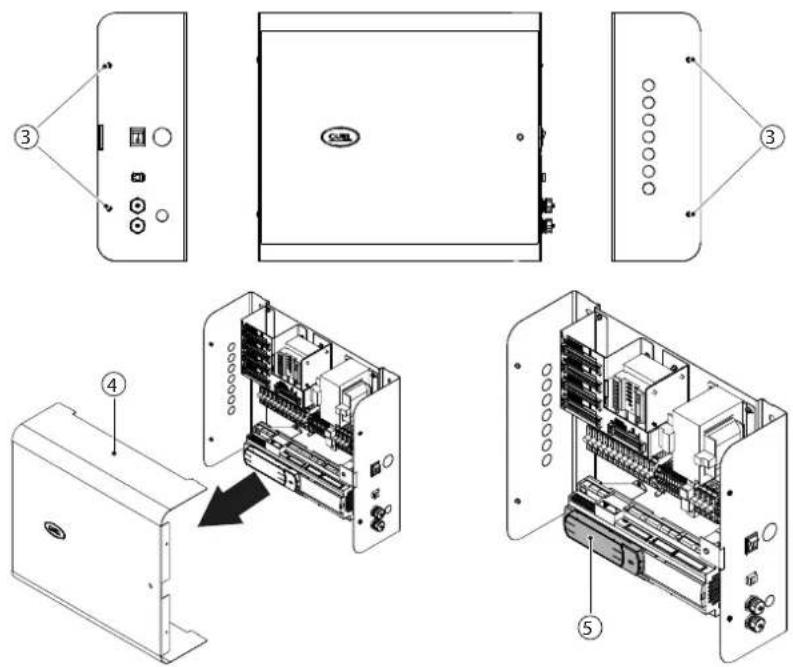

• tableau électrique de zone (paragraphe 4.4) ;

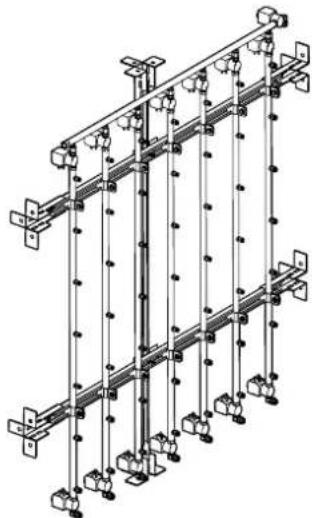

• système de distribution (rack) et séparateur de gouttelettes pour l'humidification par conduite (AHU - Air Handling Unit) (paragraphe 4.4.2);

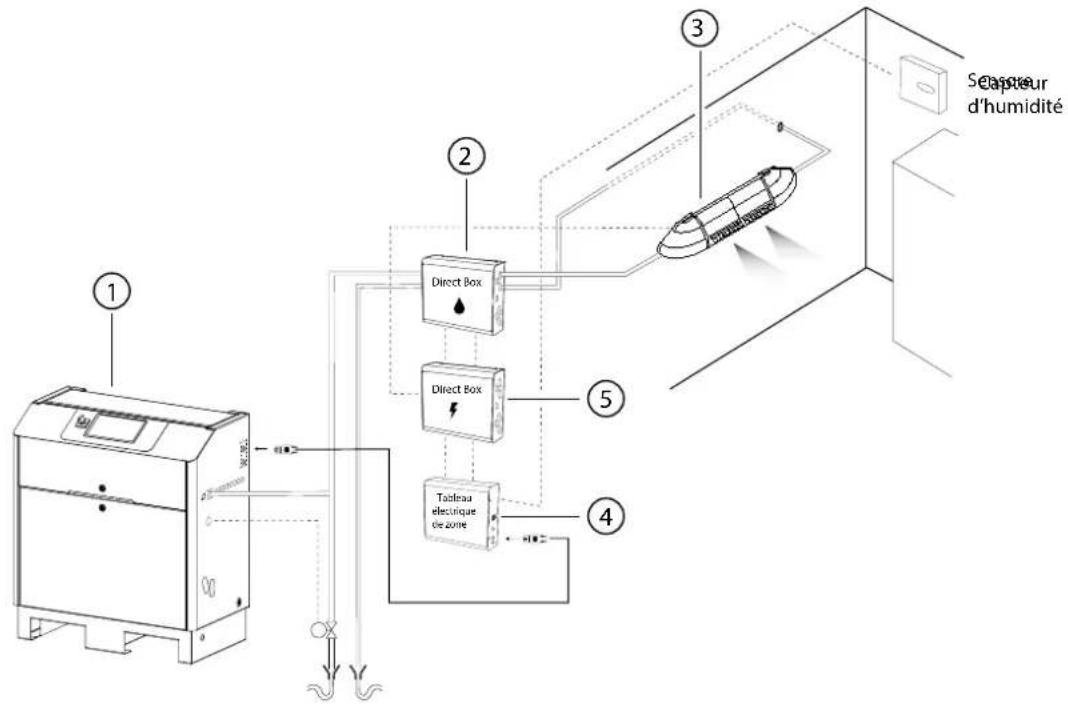

• tête de ventilation pour l'humidification de l'air ambiant (paragraphe 4.4.1).

Le système peut être organisé différemment selon qu'il est configuré pour l'humidification par conduite (paragraphe 4.2.1) ou dans l'air ambiant (paragraphe 4.2.2), et en fonction du nombre de zones du système :

• une seule zone : 1 station de pompage avec 1 système d'atomisation ;
• plusieurs zones : 1 station de pompage qui alimente jusqu'à 12 systèmes indépendants d'atomisation.

Les schémas suivants fournissent une vue d'ensemble pour l'identification correcte du système et de ses différents composants.

4.2 Configurations du système

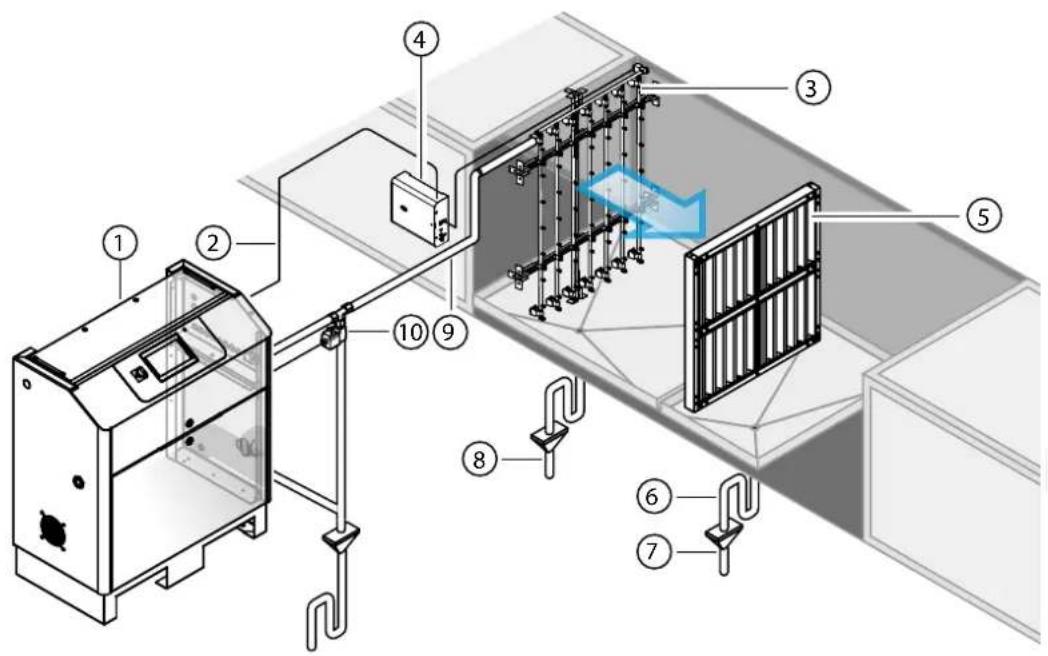

4.2.1 AHU - Air Handling Unit

Une seule zone

1 Station de pompage

2 Câble Ethernet

3 Collecteurs de distribution (racks)

4 Tableau électrique de zone

5 Séparateur de gouttes

6 Siphon

7 Vanne de vidange ouverte (après le séparateur de gouttes)

8 Vanne de vidange ouverte (avant le séparateur de gouttes)

9 Ligne d'eau haute pression

10 Vanne de vidange ligne

Tab. 4.a

Multizone

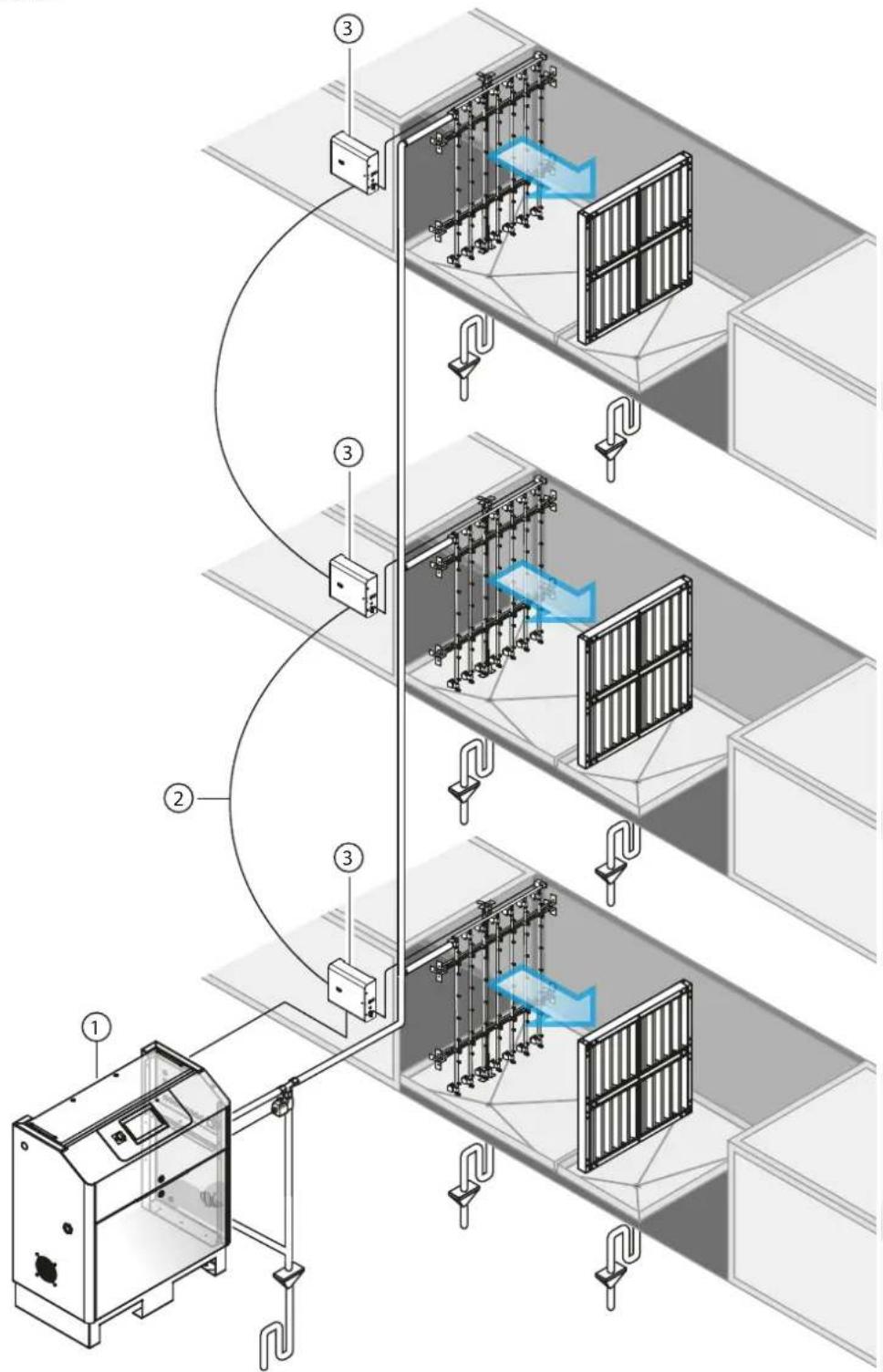

Fig. 4.b

Réf. Description

1 Statidn de pompage

2 Câblé Ethernet

3 Tableau électrique de zone

Tab. 4.b

4.2.2 Environnement

Une seule zone

Fig. 4.c

Multizone

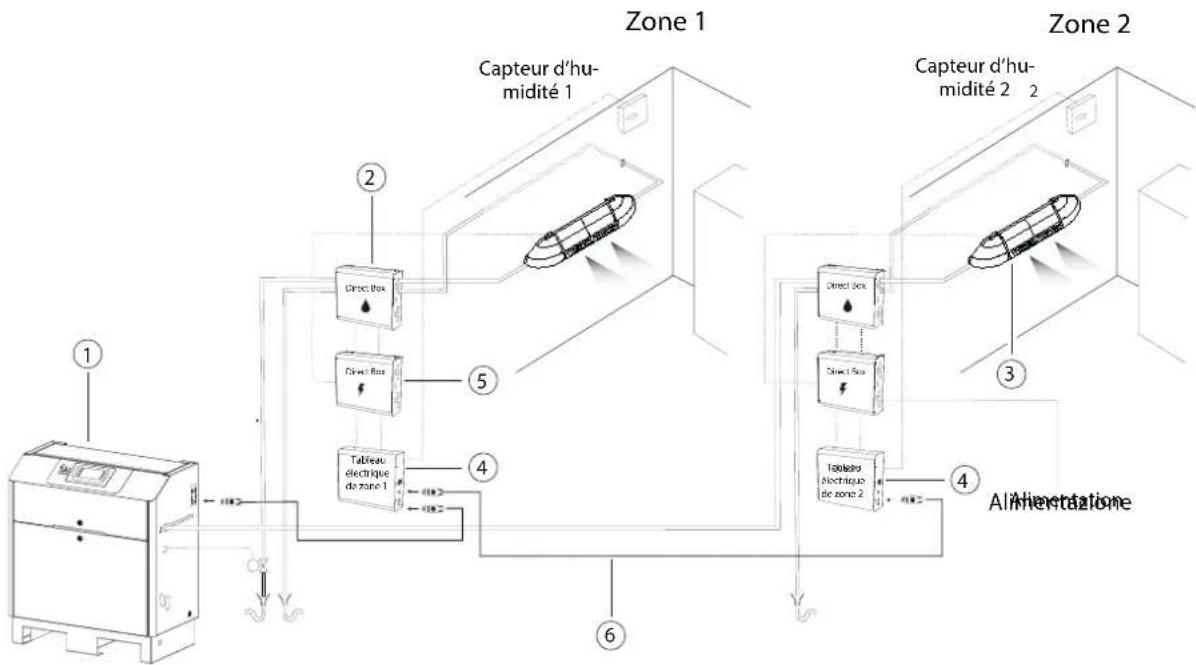

Fig. 4.d

Réf. Description

1	Station de pompage
2	directBOX hydraulique
3	Tête de ventilation
4	Tableau électrique de zone
5	directBOX électrique
6	Câble Ethernet

Tab. 4.c

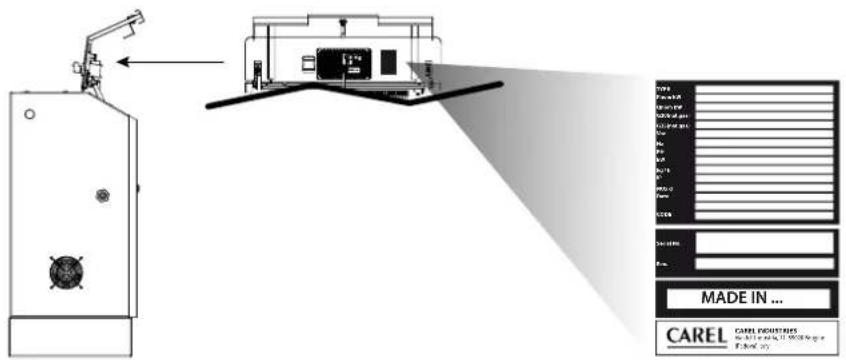

4.3 Identification de la station de pompage

La station de pompage est identifiable grâce à la plaque de données techniques posée à l'intérieur du tableau électrique.

La station de pompage est disponible dans les modèles humiFog Multizone et humiFog Multizone Touch, qui sont différentes l'une de l'autre pour les composants fournis, les accessoires disponibles et le mode de configuration différent du système (paragraphe 4.5).

4.3.1 Codes

U | A		* | * | *			*	*	5	0	*
Gamme		Débit (kg/h)			Modèle	Alimentation et homologation	N° de la version	Personnalisation	Type de pompe
UA : humiFog		250 : 250 kg/h600 : 600 kg/h1K3 : 1350 kg/h			I: humiFog Multizone Touch	D : 230 Vca 50/60 Hz, 1~, CE L : 400 Vca 50/60 Hz, 3~, CE 2 : 230 Vca 50/60 Hz, 1~, UL U: 208 Vca 50/60 Hz, 1~, UL M: 460 Vca 50/60 Hz, 3~, UL	5 : Cinquième révision	0 : Carel	4 : Acier inox oil-free

Tab. 4.d

4.4 Identification des accessoires

Tableau électrique de zone

Tableau électrique relié à la station de pompage pour la gestion d'installations multizone par conduite ou air ambiant. Voir la notice d'instructions réf. +0300114**.

Réf.	Description
UA000SD500	Tableau électrique 230 V
UA000SU500	Tableau électrique 208 V 60 Hz
UA000S2500	Tableau électrique 230 V 60 Hz

Tab. 4.e

4.4.1 Humidification de l'air ambiant

directBOX hydraulique

Groupe hydraulique d'interface de la station de pompage avec les têtes de ventilation pour l'humidification de l'air ambiant. Contient les électrovannes pressurisées pour 1/2 lignes hydrauliques (zone/étape). Voir la notice d'instructions réf. +050001828.

UAKDLASV10 directBOX hydraulique pour la gestion d'1 zone/étape

UAKDLASV20 directBOX hydraulique pour la gestion de 2 zones/étapes

Tab. 4.f

directBOX électrique

Tableau électrique d'interface de la station de pompage avec les têtes de ventilation pour l'humidification de l'air ambiant. Reçoit la commande à la vanne de remplissage et vidange (1 ou 2 zones/étapes) qui envoie au directBox hydraulique pour l'actionnement des vannes. Commande simultanément les ventilateurs des têtes de ventilation, actionnées uniquement quand il y a une demande d'humidification.

Voir la notice d'instructions réf. +050001828.

UAKDLAEL10 directBOX électrique pour la gestion d'1 zone/étape

UAKDLAEL20 directBOX électrique pour la gestion de 2 zones/étapes

Tab. 4.g

Tête de ventilation

Les têtes de ventilation sont positionnées directement dans le local à humidifier et rafraîchir. Elles diffèrent en terme de débit et de direction de nébulisation. Le raccordement à la station de pompage se produit par l'intermédiaire des accessoires directBOX hydraulique et directBOX électrique. Voir la notice d'instructions réf. +050001852.

Collecteurs avec buses

Le système de distribution est conçu en fonction de l'application et composé d'un ensemble de collecteurs, électrovannes, buses, tuyaux et raccords.

4.4.2 Humidification par conduite

Rack

Système d'atomisation conçu en fonction de l'application et composé par des collecteurs avec buses et cadre de fixation dans la conduite, disponible en version entièrement ou partiellement montée.

Les racks sont disponibles avec :

• collecteurs horizontaux ou verticaux ;
- électrovannes intégrées dans le rack.

Remarque : pour les procédures de configuration et de mise en service du système humiFog Multizone, il est nécessaire

de consulter les dessins techniques pour identifier les caractéristiques des racks installés.

Séparateur de gouttes

Cadre avec modules en acier inox ou en fibre de verre.

Remarque : les modules sont dimensionnés en fonction de l'application spécifique.

Remarque : pour plus d'informations, consulter le manuel d'installation du humiFog Multizone Touch.

4.5 Terminal utilisateur

Le terminal utilisateur est situé dans la partie supérieure avant de la station de pompage (1 - Fig. 4.m) et permet à l'opérateur d'interagir avec le système de commande du système.

① ②

Fig. 4.m

Le terminal utilisateur et le mode de configuration du système varient en fonction du modèle de station de pompage installée, qui peut être identifiée comme décrit au paragraphe 4.3.

4.5.1 humiFog Multizone Touch

La Home page (Fig. 4.n) donne des informations sur la station de pompage et sur les zones, y compris sur la production courante ainsi que des informations sur l'état de la machine.

⑩ ⑥ ⑨ ⑧ 1 - ZONE 1 2 - ZONE 2 Alarme OFF Signal on/off HORS CONNECTION ⑦ ⑪ ① ⑤ ② ③ ⑥ ④

Fig. 4.n

Réf. Description Fonction

1 Écran tactile interactif
2 Menu rapide ON/OFF
3 Menu rapide de configuration du POINT DE CONSIGNE
4 Menu rapide INPUT/OUTPUT
5 Menu rapide d'INFORMATION
6 Icône décrivant l'état des zones
7 Liste des alarmes
8 Centre de notifications
9 Date et heure du système
10 Menu principal
11 Icône décrivant la station de pompage

Tab. 4.i

Menu rapide humiFog Multizone Touch

Le Quick menu permet d'accéder rapidement aux fonctions et informations du système directement à partir de l'écran principal, sans avoir à se connecter.

Quatre menus rapides sont disponibles :

• ON/OFF
  • POINT DE CONSIGNE
  • ENTRÉE/SORTIE
  • INFOS

Sur la page d'écran principale, appuyer sur l'une des icônes des menus rapides pour accéder au menu rapide sélectionné.

Icône Description Fonction

	Menu rapide ON/OFF	Masques permettant de visualiser et de gérer le système de validation de toute l'installation ou d'une ou plusieurs zones spécifiques.Pour habiliter une unité spécifique, appuyer sur la touche correspondante.
	Menu rapide POINT DE CONSIGNE	Masques permettant de modifier des valeurs de point de consigne de régulation, en fonction du type de régulation sélectionné.Appuyer sur la valeur numérique que l'on souhaite modifier pour changer sa valeur.Se positionner sur le nom de la zone pour accéder au menu déroulant répertoriant les différentes zones du système.Faire défiler les options, puis sélectionner la zone que l'on souhaite modifier.
	Menu rapide INPUT/OUTPUT	Masques permettant de visualiser:• le tableau synoptique de l'état de fonctionnement du système en temps réel• les valeurs relevées par les capteurs• l'état des composants mécaniques composant le circuit hydraulique• l'état des entrées et sorties analogiques et numériques relatives à la station de pompage et aux tableaux de zone.
	Menu rapide d'INFORMATION	Masques en lecture seule pour afficher les principales valeurs d'état de l'unité et des zones du système, et les informations sur logiciel et matériel.

Tab. 4.j

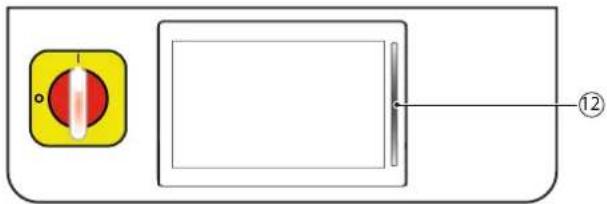

Barre d'état humiFog Multizone Touch

Sur le côté droit du terminal utilisateur se trouve une barre d'état (12 - Fig. 4.o) qui fournit des informations instantanées sur l'état de humidificateur. Si l'humidificateur est alimenté électriquement, la barre d'état est toujours allumée (même quand l'écran est éteint).

Couleur de la barre État de la barre État de l'humidificateur

Blanc Éclairage fixe Unité éteinte (off ou pause)
Vert Éclairage fixe Unité en cours de production, au travail, démarrage, chargement en eau
Vert Éclairage clignotant l'unité ralentit
Bleu Éclairage fixe Unité en lavage/remplissage
Bleu Éclairage clignotant	L'unité contrôle la présence d'eau
Rouge Éclairage clignotant	Unité en alarme
Cyan	Éclairage fixe Unité en mode manuel
Jaune	Éclairage clignotant L'unité indique une alerte

Tab. 4.k

4.5.2 Commandes humiFog Multizone Touch

L'écran tactile est une interface avec des icônes en couleur et animées qui permet d'utiliser les fonctions du logiciel en mode simple et intuitif. Voici, ci-dessous, la description des principaux éléments interactifs de l'interface.

Touches

lcône	Description	Fonction
	Flèches de défilement	Touches permettant de se déplacer en avant et en arrière d'un masque du logiciel à l'autre ou entre les différentes pages d'écran d'un masque.
	Flèches de défilement	Touches permettant de :• modifier les valeurs sélectionnées sur l'écran• se déplacer entre les différents sous-menus présents
	Indicateurs de défilement Indicateurs montrant la présence et le numéro d'autres pages d'écran à l'intérieur d'un masque.
	Touches ON/OFF	Touches permettant d'activer/désactiver ou d'activer/désactiver la fonction à laquelle elles correspondent.
	Touche MENU	Touche permettant d'accéder au menu principal du système.
	Touche HOME	Touche permettant de revenir immédiatement au masque principal.
	Touche LOGOUT	Touche permettant de quitter le système.
	Touche de fermeture	Touche permettant de fermer le masque couramment affiché sur l'écran.

Tab. 4.1

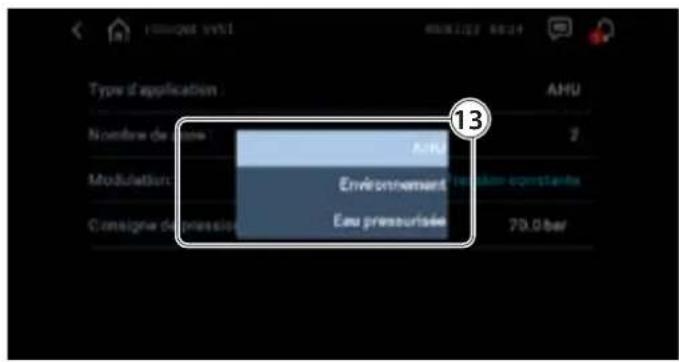

Menu déroulant

Dans certains cas l'interface montre un menu déroulant (13 - Fig. 4.p) de sélection de l'option souhaitée parmi celles disponibles dans le système. Afficher les options et appuyer sur celle que l'on souhaite pour la sélectionner.

Type d'application : Nombre de l'ou AHU Modulation: Environnement Eau pressurisée 13 Environnement Eau pressurisée 70.0 bar

Fig. 4.p

Remarque : sur certains masques, la présence d'un menu déroulant est indiquée par le symbole ▼ près du nom de la visualisation courante.

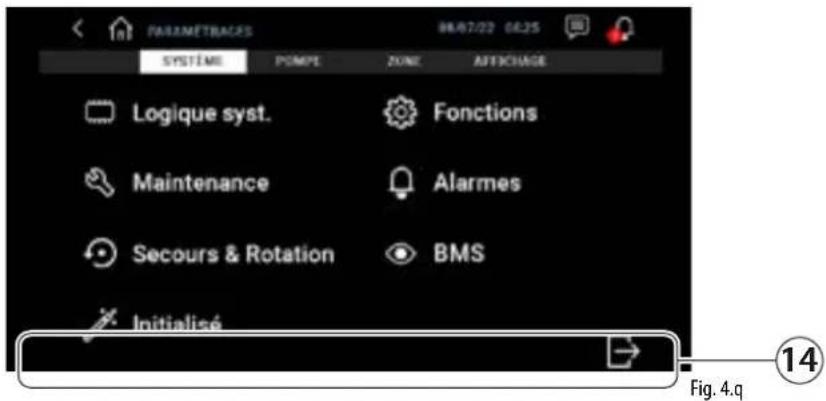

Barre de sélection

Dans certains cas, l'interface montre une barre de sélection en haut de l'écran (14 - Fig. 4.q) permettant de se déplacer plus facilement parmi les différents menus disponibles.

Appuyer sur l'option souhaitée pour afficher les masques correspondants.

PARAMÉTRACES SYSTEMI POMPI ZONE ATTACHAGE Logique syst. Fonctions Maintenance Alarmes Secours & Rotation BMS Initialisé Fig. 4.q 14

Clavier

S'il est demandé que certaines valeurs soient saisies, l'interface affiche un clavier (Fig. 4.r) en bas de l'écran. Pour afficher le clavier, appuyer sur la valeur ou le texte à modifier.

Appuyer sur la touche pour effacer le caractère tout juste saisi.

Appuyer sur la touche ✗ pour annuler et fermer le clavier.

Appuyer sur la touche √ pour confirmer la valeur saisie et faire disparaître le clavier.

Remarque : dans l'angle en haut à gauche du clavier (15 - Fig. 4.r) on peut voir les valeurs minimum et maximum qu'il est

possible de saisir.

5. PRÉPARATION À LA MISE EN SERVICE

5.1 Opérations préliminaires

Une fois que le type d'installation, ses composants et le type de système de contrôle installé ont été identifiés, les contrôles préliminaires suivants doivent être effectués :

• vérifier la liste de contrôle de l'installation (paragraphe 5.2) ;
• vérifier la liste de contrôle de mise en service (paragraphe 5.3).

5.1.1 Matériel nécessaire

La configuration d'humiFog Multizone Touch nécessite également de disposer :

• du manuel d'installation humiFog Multizone Touch
  • du manuel d'installation du tableau de zone
• des schémas des collecteurs de distribution (rack), si prévus par l'installation
• clé USB (optionnelle)

5.2 Liste de contrôle de l'installation

Liste de contrôle finale avant mise en service

1. Lieu de l'installation Oui Non
1.a	Plage de température 1 - 40°C (34 - 104°F).
1.b	Protégé de la pluie et de l'humidité.
1.c	Protégée contre le rayonnement solaire direct.
2. Ligne hydraulique Oui Non
2.a	Toutes les connexions hydrauliques convenablement montées.
2.b	Matériaux compatibles avec l'utilisation d'eau traitée par osmose inversée (acier inoxydable/plastique).
2.c	Tuyaux de la ligne d'alimentation à l'entrée de la station de pompage adaptés à une plage de pression de fonctionnement comprise entre 2 - 5 bar.
2.d	Tuyaux de la ligne d'alimentation à la sortie de la station de pompage et vers le système d'atomisation adaptés à des pressions jusqu'à 100 bar.
2.e	Ligne d'alimentation à la sortie de la station de pompage en direction du système d'atomisation d'une longueur comprise entre les limites indiquées par le fabricant (paragraphe 5.2 du manuel d'installation).
2.f	Électrovannes de vidange NOL installées aux points les plus bas afin de faciliter l'évacuation de l'eau du circuit (fig. 5.c du manuel d'installation).
2.g	Tuyau d'écoulement et bac d'écoulement installés selon les instructions du fabricant, (paragraphe 4.2 du manuel d'installation).
3. Branchements électriques Oui Non
3.a	Câblage des électrovannes conformément aux indications fournies par le fabricant ( paragraphe 6.2 du manuel d'installation).
3.b	Sections des câbles de raccordement adaptés à la distance maximale entre les tableaux de zone et les racks (paragraphe 6.3 du manuel d'installation).
3.c	Signaux de validation et régulateur câblés conformément aux indications fournies par le fabricant (voir paragraphe 6.4 du manuel d'installation).
3d	Connexion Ethernet conforme aux indications fournies par le fabricant.
4. Séparateur de gouttes Oui Non
4.a	Double séparateur de gouttes à une distance de 80 mm (3,15").
4.b	Capacité du bac de vidange placé sous le séparateur comprise entre 200 et 500 mm (7,87" à 19,70").
4.c	Séparateur monté conformément aux indications fournies par le fabricant dans le guide rapide +0500066IE selon le type :- couche unique- double couche alternative 1double couche alternative 2

5.3 Liste de contrôle de mise en service

Liste de contrôle finale de mise en service
1. Contrôles préliminaires Oui Non
1.a	Plage de pression de la ligne d'eau en entrée 2 - 5 bars (29 – 73 psi)
1.b	Purge de la ligne d'eau
1.c	Bouchon d'huile de la pompe rouge remplacé par celui jaune
2. Ligne hydraulique Oui Non
2.a	Toutes les connexions hydrauliques convenablement montées.
2.b	Contrôle visuel de la ligne d'eau sous pression à la recherche d'éventuelles fuites
2.c	Test manuel des vannes NOL et NOV

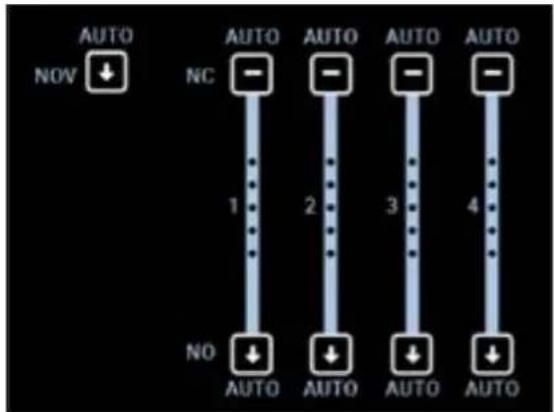

2.d	Test manuel des vannes NO et NC
2.e	Ligne de vidange installée avec la pente nécessaire pour assurer la vidange (au moins 2 - 3° de pente)
2.f	Électrovannes de vidange NOL installées aux points les plus bas afin de faciliter l'évacuation de l'eau du circuit (fig. 5.c du manuel d'installation).

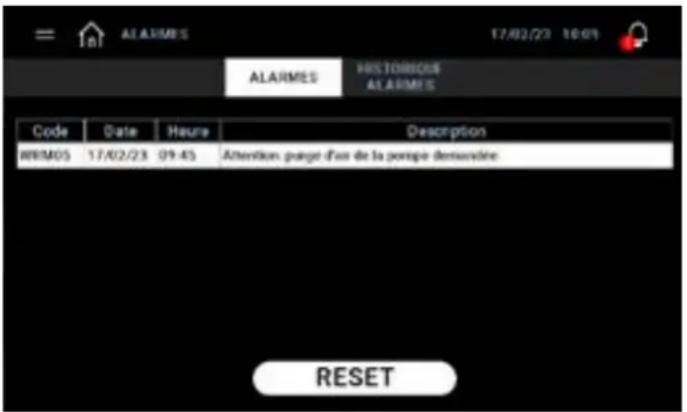

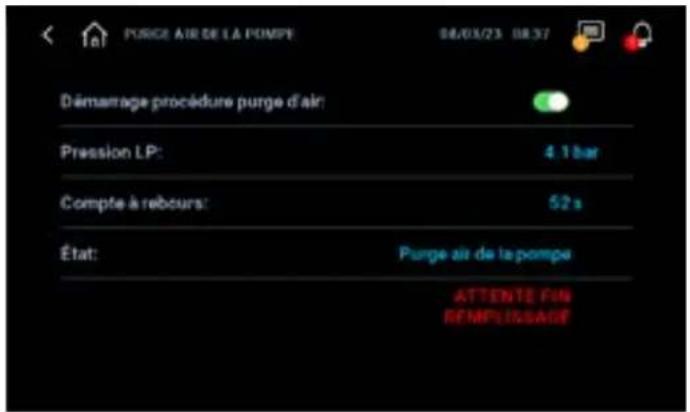

2.g Procédure de purge de la pompe
3. Branchements électriques Oui Non
3.a	Signal de commande connecté correctement
3.b	Signal de commande fonctionnant correctement :Ex. Signal proportionnel 0-10 V• 0 V » STOP/STAND-BY• 5 V » production d'eau nébulisée à 50 %• 10 V » production d'eau nébulisée à 100 %Pour les différents types de signaux, voir ce document (voir le paragraphe 8.4.1)
3.c	Sonde limite installée (contrôle de l'humidité élevée après la section d'humidification)
3.d	Sonde NTC installée (contrôle de la basse température avant la section d'humidification)
3.e	Contact à distance ON/OFF raccordé correctement au système de ventilation
3.f	Test de fonctionnement du contact à distance ON/OFF
3.g	Test de fonctionnement du commutateur d'alarme (vérifier la logique NO/NC)
3.h	Vérifier la pression de service au débit minimum en effectuant la procédure d'étalonnage minimum du rack (voir le paragraphe 8.4.3)

6. MISE EN SERVICE

Lors de la première mise en service du système d'humidification adiabatique haute pression humiFog Multizone Touch, la configuration de ses principaux composants doit être effectuée (paragraphe 4.1) par le biais du terminal de l'utilisateur.

6.1 Allumage humiFog Multizone Touch

Avant de mettre le système en service, vérifier que les raccordements hydrauliques et les branchements électriques ont été effectués correctement selon les instructions du fabricant.

Mettre le système sous tension en respectant les instructions suivantes :

1. allumer la station de pompage en tournant le sectionneur (1 - Fig. 6.a) de la position O (OFF) à la position I (ON)

①

Fig. 6.a

1. allumer tous les tableaux de zone en appuyant sur le bouton d'alimentation situé sur le côté de l'appareil (2 - Fig. 6.b).

Remarque : il est également possible, à ce moment précis, d'effectuer le réglage du numéro de la zone correspondant au

tableau sur lequel on travaille (voir par. 6.3).

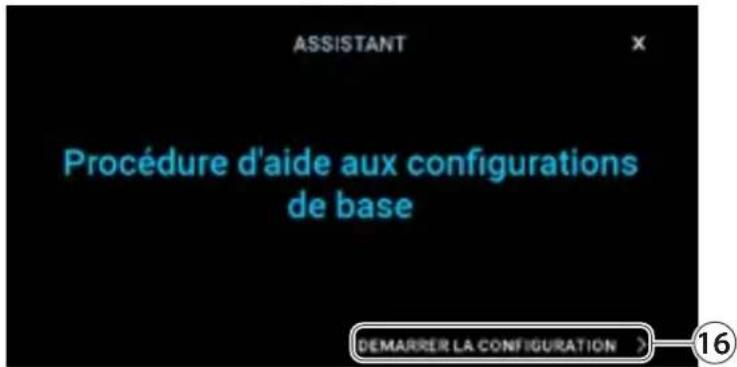

1. Il est maintenant possible d'effectuer la configuration du système (voir par. 6.2).

6.2 Séquence de mise en service pour la configuration du système

Voici ci-dessous la séquence de mise en service et les paragraphes illustrant les étapes à suivre pendant le déroulement du logiciel assistant de configuration.

- humiFog Multizone Touch (numérique)

1. Régler le numéro de zone des tableaux de zone (voir par. 6.3)
2. Configuration humiFog Multizone Touch (voir par. 6.4)
3. Configuration station de pompage de secours (option) (voir le par. 6.6)

6.3 Configuration tableau de zone

Il est possible de travailler sur un tableau de zone de deux manières :

1. Utilisation de l'écran interne de l'appareil
2. Utilisation d'un écran analogique mobile (en option) pouvant être raccordé à l'appareil

6.3.1 Utilisation de l'écran à l'intérieur du tableau de zone

Pour utiliser l'écran situé à l'intérieur du tableau de zone, dévisser les vis latérales (3 - Fig. 6.c) à l'aide d'un tournevis en croix et enlever le panneau frontal (4 - Fig. 6.c). Il est maintenant possible de faire fonctionner l'écran à l'intérieur du tableau de zone (5 - Fig. 6.c).

Fig. 6.c

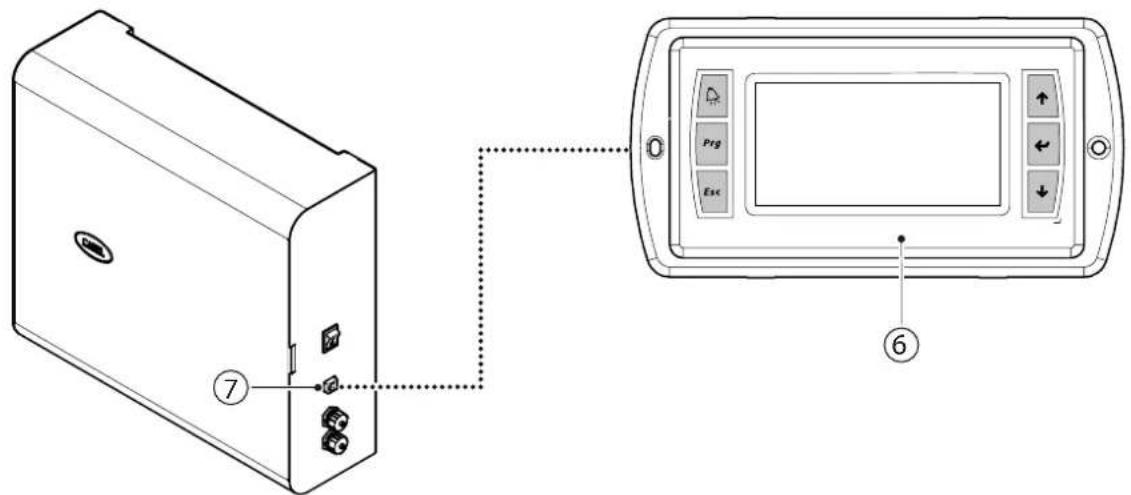

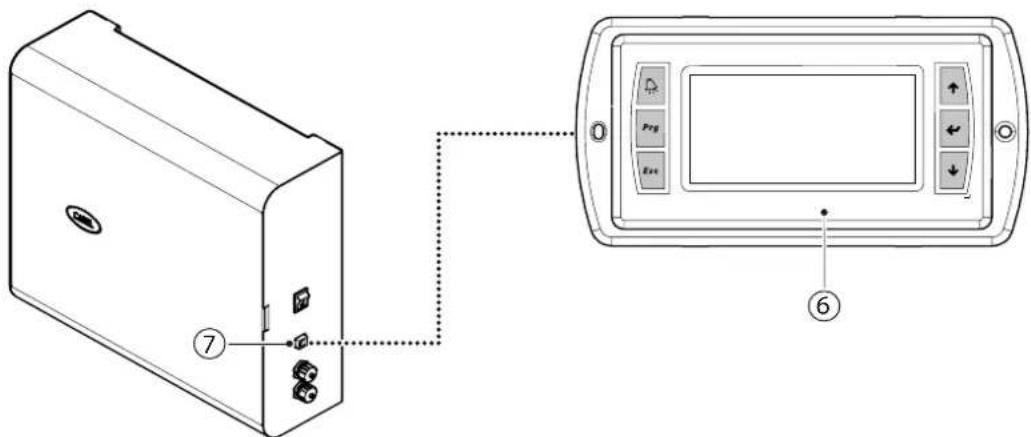

6.3.2 Utilisation d'un écran mobile analogique (en option)

Pour utiliser un écran mobile analogique (en option), raccorder l'écran mobile (6 - Fig. 6.d) avec un câble RJ11 au port (7 - Fig. 6.d) situé sur le côté du tableau de zone.

6.3.3 Réglage du numéro de zone du tableau de zone

Chaque tableau de zone est muni d'un numéro d'identification univoque qu'il faut configurer sur chaque tableau de zone lors du démarrage. Si le numéro d'identification du tableau de zone n'est pas connu, s'adresser à son interlocuteur chez Carel concernant le système d'humidification afin de connaître les clés de correspondance entre le nom de la zone dans le configurateur Carel CPQ, le numéro d'identification de la zone et le code du rack.

Exemple de configuration des tableaux de zone d'un système :

Carel CPQ « Système hors ligne » Numéro de zone pour tableau de zone

∅	Système Multizone (ex.: Hospital XYZ)
∅	1^st zone name (ex.: AHU A)	» » »	Numéro de zone : 1
∅	2^nd zone name (ex.: AHU B)	» » »	Numéro de zone : 2
∅	3^nd zone name (ex.: AHU C)	» » »	Numéro de zone : 3
∅	n^th zone name (ex.: AHU N)	» » »	Numéro de zone : n

Tab. 6.a

À lamise sous tension de l'équipement l'écran affiche le logo CAREL. Ensuite, il est demandé de configurer la langue du logiciel.

Appuyer sur la touche ← pour faire défiler les options.

Appuyer sur la touche Epcour confirmer le choix de la langue.

Lors de la première mise en service, un logiciel assistant apparaît pour aider l'opérateur à configurer rapidement les principaux paramètres de la machine.

Appuyer sur la touche ← pour démarrer le logiciel assistant.

- Utiliser les touches ↑ et ↓ pour se déplacer parmi les masques des différents paramètres de configuration.

- Utiliser la touche pour sélectionner le paramètre à modifier dans un masque.

- Utiliser les touches pour modifier la valeur du paramètre sélectionné.

- Utiliser la touche pour confirmer la valeur du paramètre.

- Pour modifier des paramètres dans les autres masques, appuyer sur la touche ← jusqu'à ce que le curseur revienne sur le titre du masque et utiliser les touches à pour se déplacer entre les masques des différents paramètres de configuration.

Voici les étapes à suivre pour configurer les tableaux de zone via l'interface analogique humiFog Multizone. Les indices de masque (lorsqu'ils sont présents) sont indiqués entre parenthèses.

Remarque : sélectionner l'option souhaitée en fonction des caractéristiques spécifiques du système installé.

Étape 1

Définir le modèle de l'unité de zone (uniquement s'il n'est pas déjà défini).

Étape 2 [12]

Définir le numéro de la zone relative au tableau en cours d'utilisation.

Étape 3

Appuyer sur la touche Esc pour sortir du logiciel assistant et confirmer à l'aide de la touche

Étape 4

Choisir si afficher de nouveau le logiciel assistant lors du prochain démarrage de la machine ou appuyer sur la touche Esc pour revenir directement au masque principal.

Étape 5

La configuration du numéro de la zone est maintenant terminée.

Remarque : si pour le système les configurations par défaut en ligne sont utilisés, la configuration du numéro de zone comporte l'attribution automatique d'une adresse IP univoque pour cette unité, de manière à ce que la structure du réseau soit consistante. Au cas où il est nécessaire d'utiliser des configurations différentes de celles prévues par défaut, il faut modifier manuellement les adresses IP de chaque unité du système (voir le chap. 8)

Index des masques du logiciel assistant tableau de zone

Titre du masque Index Description

Modèle unité Paramétrage unité modèle
Numéro zone 12 Paramétrage du numéro de la zone actuelle
Système distribution zone 30	Paramétrage du numéro d'étape
	31 Paramétrage des débits d'étape
	32 Affichage du débit nominal du rack de zone (somme des débits des étapes réglées)
Régulation zone 40 Sélection du type de régulation
		41 Paramètres de la sonde principale (humidité)
		41 Paramètres de la logique du signal de régulation on/off
		41 Paramètres de la sonde principale (température)
		41 Paramètres du signal proportionnel extérieur
		41 Paramètres de la régulation proportionnelle (supervision)
		42 Paramètres de la sonde de limite/deuxième sonde (humidité)
		42 Paramètres de la sonde imite/deuxième sonde (température)
		43 Paramètres de la sonde rack/troisième sonde (humidité)
		43 Paramètres de la sonde rack/troisième sonde (température)
		44 Paramétrage du poids des sondes (régulation à deux sondes)
		44 Paramétrage du poids de la sonde (réglage à trois sondes)
		45 Paramétrage du point de consigne et du différentiel régulation modulante (humidité)
		45 Paramétrage du point de consigne et du différentiel régulation modulante (température)
		46 Réglage PID régulation modulante (humidité)
		46 Paramétrage PID régulation modulante (température)
		47 Paramétrage du point de consigne et du différentiel sonde limite (humidité)
		47 Paramétrage du point de consigne et du différentiel sonde limite (température)
		48 Paramétrage plage minimum - maximum production
Date I heure 50 Paramétrage de la date et de l'heure

Tab. 6.b

6.4 Configuration humiFog Multizone Touch

À lamise sous tension de l'équipement, l'écran affiche le logo humiFog Multizone Touch. Ensuite, il est demandé de configurer la langue du logiciel.

• Se positionner sur le nom de la langue pour accéder au menu déroulant répertoriant les différentes options possibles.
• Faire défiler les options et sélectionner la langue choisie.
• Se positionner sur cette touche pour confirmer ce choix.

Après avoir configuré la langue, il est possible de poursuivre la configuration du système de deux manières différentes :

• en utilisant un fichier de configuration sur clé USB (voir par. 6.4.1)
• en configurant manuellement les paramètres du logiciel (voir par. 6.4.2)

6.4.1 logiciel assistant de configuration sur clé USB

Lors de la première mise en service, un logiciel assistant apparaît pour aider l'opérateur à configurer rapidement les principaux paramètres de la machine. Avant de procéder à la configuration via clé USB, il faut absolument avoir terminé les étapes suivantes:

• être en possession du fichier .txt généré par le configurateur Carel CPQ. Si ce fichier n'est pas disponible, il faut en faire la demande à son interlocuteur pour le système d'humidification.
  • Vérifier que le nom du fichier fourni est UA_Touch_CPQ_Cfg.txt ; dans le cas contraire, il faut le renommer convenablement.
• Sauvegarder le fichier sur clé USB (type A 2.0 ou supérieure - formatée via système de fichiers FAT32). Ne pas sauvegarder le fichier à l'intérieur d'un dossier. Sur la clé USB, un seul fichier de ce type peut être contenu. Pour démarrer plus d'un système, il faut obligatoirement configurer un système à la fois ou utiliser plusieurs clés USB.

Étape 1

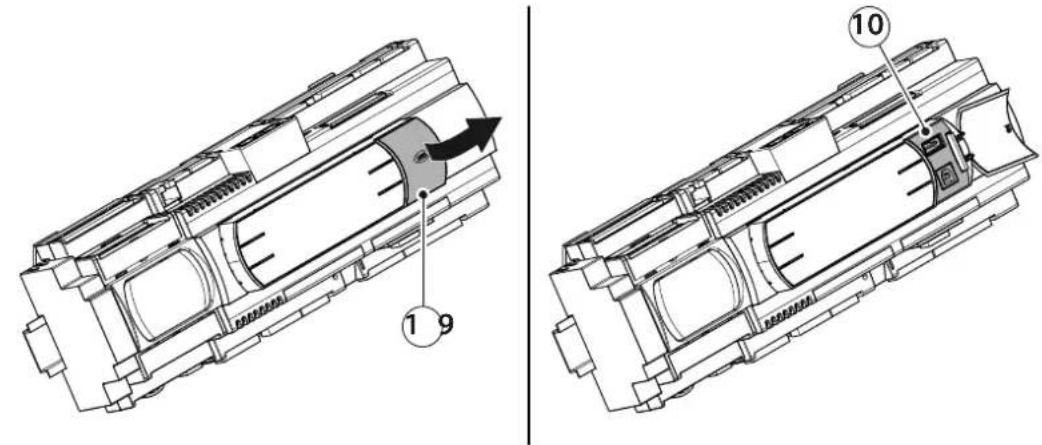

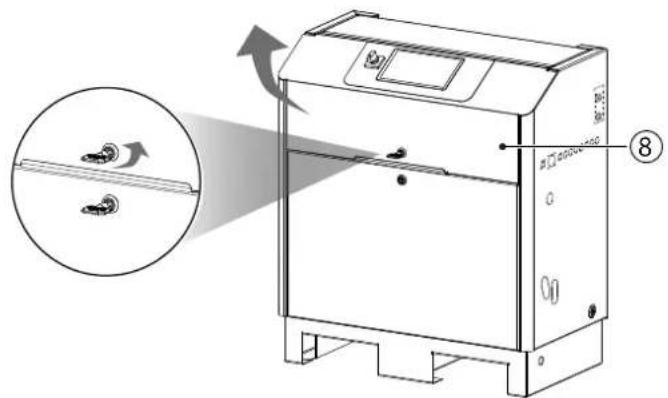

Utiliser la clé fournie pour ouvrir le panneau (8 - Fig. 6.e) et accéder au tableau électrique.

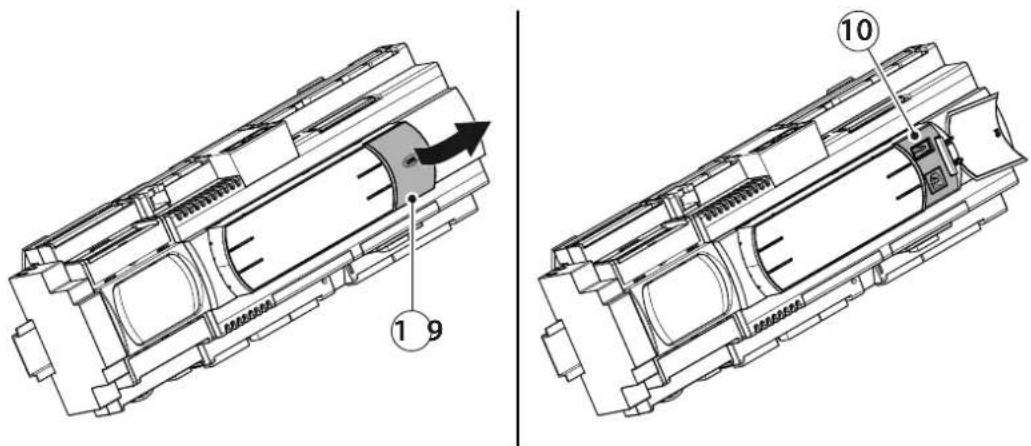

Retirer le cache (9 - Fig. 6.f) et introduire la clé USB dans le port USB type A (10 - Fig. 6.f).

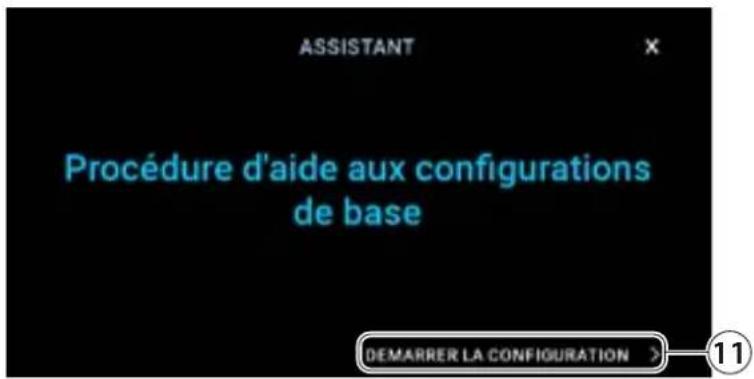

Appuyer sur Commencer la configuration (11 - Fig. 6.g) pour commencer la procédure de configuration.

ASSISTANT Procédure d'aide aux configurations de base DEMARRER LA CONFIGURATION > 11

Fig. 6.g
Étape 4

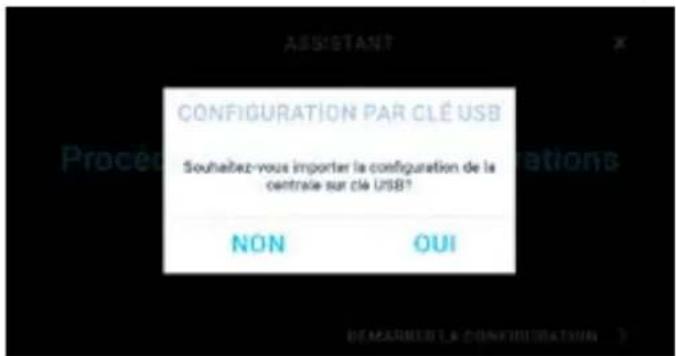

Pour utiliser le fichier de configuration contenu dans la clé USB, appuyer sur OUI quand la demande s'affiche à l'écran.

CONFIGURATION PAR CLÉ USB Souhaitez-vous importer la configuration de la centrale sur clé USB? NON OUI

Fig. 6.h

Étape 5

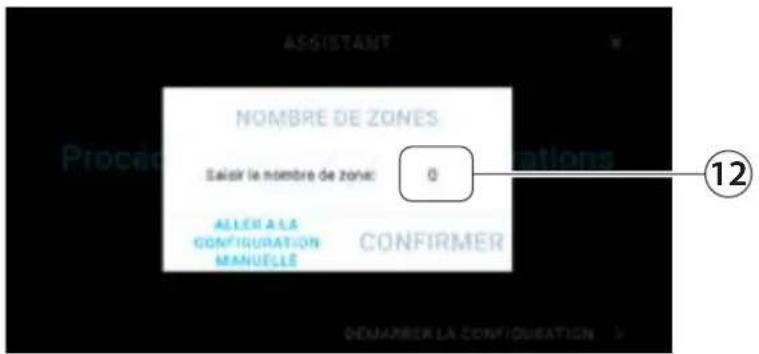

Appuyer sur le numéro de zone (12 - Fig. 6.i) pour saisir le numéro de zone du système, puis appuyer sur CONFIRMER.

Remarque : configurer le numéro de zone en fonction des caractéristiques spécifiques du système installé.

NOMBRE DE ZONES Saisir le nombre de zone: 0 Ailler à la CONSTRUCTION MANUELLE CONFIRMER 12

Fig. 6.i

Étape 6

Appuyer sur OK.

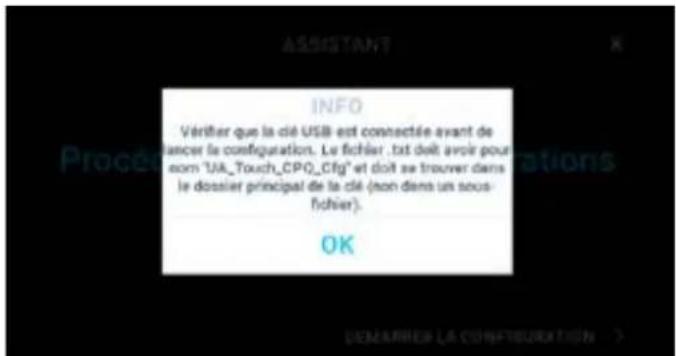

INFO Vérifier que la clé USB est connectée avant de lancer le configuration. Le fichier .txt doit avoir pour nom "UA_Touch_CPQ_Cfg" et doit se trouver dans le dossier principal de la clé (non dans un sous- fichier). OK

Fig. 6.j

Étape 7

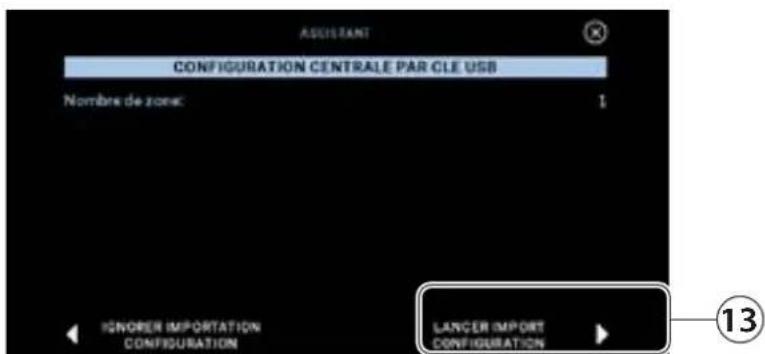

Le système démarre une analyse pour vérifier que toutes les zones sont en ligne. Si aucune erreur n'est relevée, appuyer sur LANCER IMPORT CONFIGURATION (13 - Fig. 6.k).

ASSISTANT CONFIGURATION CENTRALE PAR CLE USB Nombre de zone: 1 IGNORER IMPORTATION CONFIGURATION LANCER IMPORT CONFIGURATION 13

Fig. 6.k

Étape 8

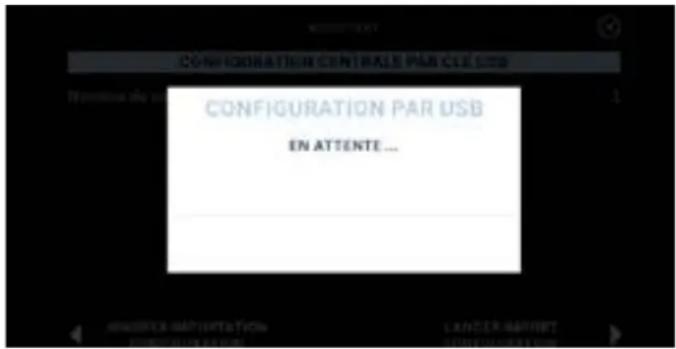

Le système commence à télécharger les données de la clé USB.

CONFIGURATION PAR USB EN ATTENTE ...

Fig. 6.1

Étape 9

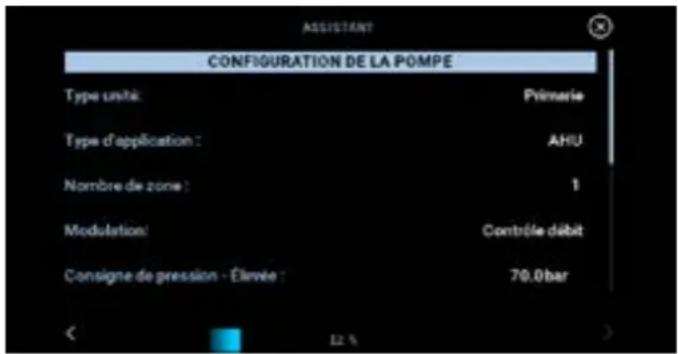

Quand la procédure d'importation est terminée, le masque de configuration de la pompe s'affiche.

Remarque : la procédure d'importation des paramètres de la clé USB est terminée. Il faut maintenant configurer les para- s de contrôle de chaque zone et vérifier en même temps les paramètres importés via USB.

Vérifier le type d'unité de la station de pompage (Main/Secondary).

Préciser le type d'unité de la station de pompage si une éventuelle seconde station de pompage de secours est présente. Lorsque le système comporte deux stations de pompage devant fonctionner en alternance, il est nécessaire de définir une station Main et une station Secondary. Cela permet d'éviter les conflits et les chevauchements de rôle entre les deux stations de pompage.

Vérifier le type d'application. Les options disponibles sont les suivantes :

• AHU (Air Handling Unit - Unité de Traitement de l'Air)
• Environnement
  • Eau pressurisée

Remarque : la configuration Eau pressurisée permet d'utiliser l'équipement exclusivement comme un générateur d'eau pression (les pressions de travail peuvent être spécifiées dans cette configuration).

ASSISTENT CONFIGURATION DE LA POMPE Type unité: Primerie Type d'application : AHU Nombre de zone : 1 Modulation: Contrôle débit Consigne de pression - Élevée : 70.0bar

Fig. 6.m

Étape 10

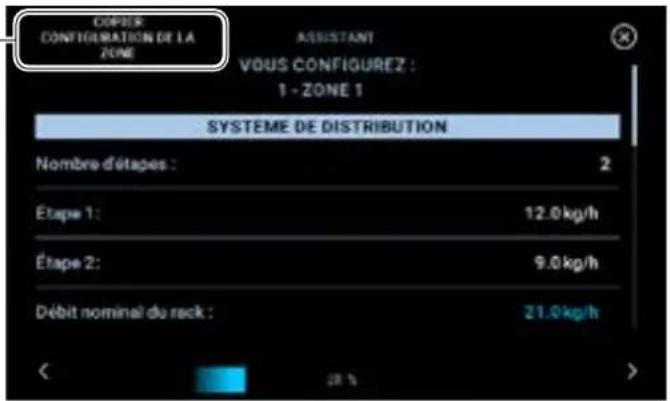

Dans ce menu il est possible de vérifier les paramètres de fonctionnement correspondant à la zone affichée.

Remarque : configurer les paramètres suivants en fonction des caractéristiques spécifiques du système installé.

Si plus d'une zone est présente, il faut vérifier les paramètres de chaque zone du système.

Si les paramètres doivent être modifiés, il est possible de copier la configuration d'une zone sur la suivante en appuyant sur Copier configuration zone (14 - Fig. 6.n).

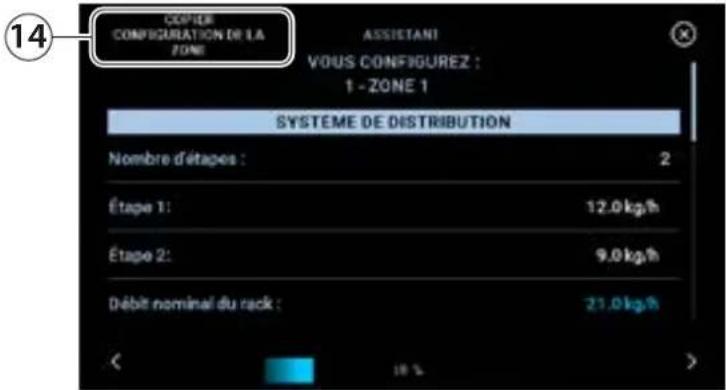

14 COPYRIGHT CONFIGURATION DE LA ZONE ASSISTANTI VOUS CONFIGUREZ : 1 - ZONE 1 SYSTEME DE DISTRIBUTION Nombre d'étapes : 2 Étape 1: 12.0 kg/h Étape 2: 9.0 kg/h Débit nominal du rack : 21.0 kg/h

Fig. 6.n

Vérifier les paramètres correspondant au système de distribution :

Fonctionnalités Paramètre Description

Système de distribution Numéro étape Configurer le numéro des Étapes de la zone affichée. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
Étapes 1:6 Configurer le débit corresp.	dontant à chaque étape de la zone visualisée. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
Débit nominal rack Affiche le débit no minal du rack. Elle est calculée en fonction des valeurs saisies aux étapes 1:6

Vérifier les paramètres correspondant au régulateur :

Fonctionnalités Paramètre Description

Régulateur Type de régulation

Configure le type de régulation.

Les options disponibles varient en fonction du type d'application défini, comme le montre le tableau ci-dessous (Tab. 6.d).

Type de régulation Type application

Humidité (sonde simple) AHU / Environnement
Signal ext + limite temp. AHU
Signal ext + limite humidité AHU
Signal proportion. ext AHU / Environnement
Signal ON/OFF + limite température AHU
Signal ON/OFF + limite d'humidité	AHU
Signal ON/OFF	AHU / Environnement
Température point rosée + limite humidité	AHU
Température point rosée	AHU / Environnement
Régulation superviseur	AHU / Environnement
Température + limite humidité	AHU
Température + limite température	AHU
Température (sonde simple)	AHU / Environnement
Humidité + limite température	AHU
Humidité + limite humidité	AHU
Deux sondes température + limite humidité	Environnement
Deux sondes humidité	Environnement
Deux sondes température	Environnement
Trois sondes humidité	Environnement
Trois sondes température	Environnement

Tab. 6.c

Vérifier les paramètres correspondant à la configuration du capteur, lesquels peuvent varier en fonction de la logique de contrôle configurée.

Fonctionnalités Paramètre
Description

Configuration - Sonde principale	Les options disponibles pour le type de signal provenant du capteur: 0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (uniquement capteur de température)	Il est également possible de définir les plages de travail de la sonde (si elles peuvent être modifiées), les compensations de correction correspondantes et la gestion d'activation de l'alarme liée à la sonde.
Configuration - Sonde limite / Seconde sonde	Les options disponibles pour le type de signal provenant du capteur: 0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (uniquement capteur de température)	Il est également possible de définir les plages de travail de la sonde (si elles peuvent être modifiées), les compensations de correction correspondantes et la gestiond'activation de l'alarme liée à la sonde.
Configuration - Troisième sonde	Les options disponibles pour le type de signal provenant du capteur: 0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (uniquement capteur de température)	Il est également possible de définir les plages de travail de la sonde (si elles peuvent être modifiées), les compensations de correction correspondantes etla gestion d'activation de l'alarme liée à la sonde.

Vérifier les paramètres correspondant au poids des sondes lors de la mesure des valeurs (uniquement pour la régulation via deux/trois sondes) :

Fonctionnalités Paramètre Description

Contrôle - Sondes

Poids sonde 1:3 Définit les paramètres

relatifs au poids des sondes lors de la mesure des valeurs. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.

Régler les paramètres relatifs à la régulation de modulation (température ou humidité) :

Fonctionnalités Paramètre Description

Contrôle - Régulation modulante	Point de consigne Définit la valeur du point de consigne de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Différentiel Définit la valeur du différentiel de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Temps intégral Définit la valeur du temps total de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Zone neutre (PID) Définit la valeur de a zone neutre de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.

Vérifier les paramètres correspondant à la régulation de modulation de la sonde limite (uniquement pour sonde limite) :

Fonctionnalités Paramètre Description

Contrôle - Sonde de limite	Point de consigne Définit la valeur du différentiel Définit la valeur du différentiel	point de consigne de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.

Vérifier les paramètres correspondant à la gamme de production :

Fonctionnalités Paramètre Description

Contrôle - Gamme de production	Production minimum Configure la valeur de production minimum. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Limite actuelle Affiche la valeur de production minimum.
	Production maximale Configure la valeur de production maximum. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Limite actuelle Affiche la valeur de production maximum.

Étape 11

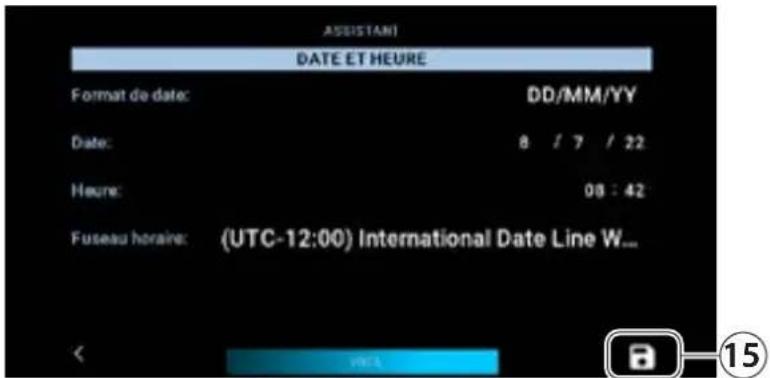

Dans ce masque il est possible de vérifier les paramètres date, heure et fuseau horaire. Pour sauvegarder tous les paramètres de configuration, appuyer sur l'icône de sauvegarde (15 - Fig. 6.o).

ASSISTANTI DATE ET HEURE Format de date: DD/MM/YY Date: 8 / 7 / 22 Heure: 08 : 42 Fuseau horaire: (UTC-12:00) International Date Line W... < WNTA B 15

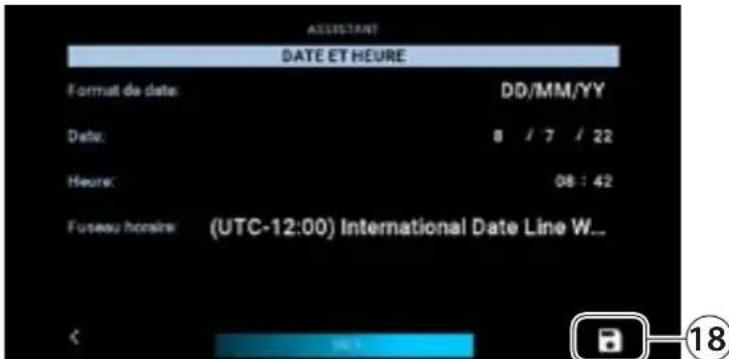

Fig. 6.0

Remarque : Le réglage de la date, de l'heure et /ou du fuseau horaire se produit par propagation du groupe pompe vers les unités du tableau de zone en ligne.

Étape 12

Le logiciel assistant est maintenant terminé.

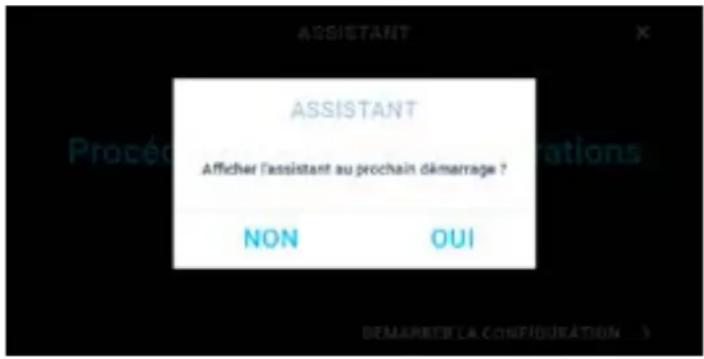

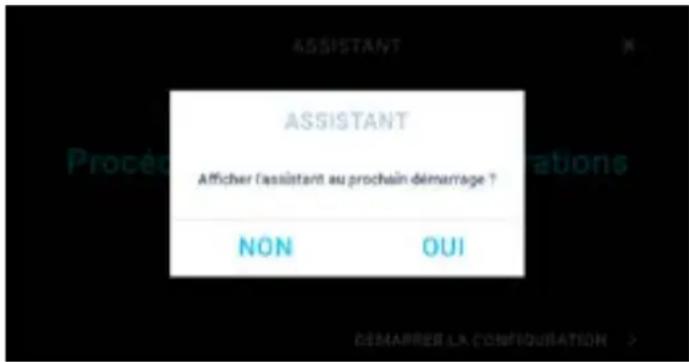

Dans ce masque, il est possible de choisir d'afficher de nouveau le logiciel assistant lors de la mise sous tension suivante de la machine.

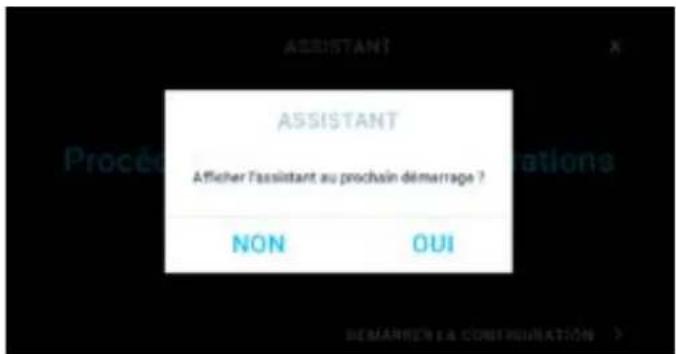

ASSISTANT Afficher l'assistant au prochain démarrage ? NON OUI DÉMARRE LA CONFIGURATION >

Fig. 6.p

Erreurs pendant la configuration sur clé USB

Pendant la procédure d'importation des données via clé USB, deux types d'erreur pouvant faire échouer la configuration peuvent se produire : erreurs d'importation et erreurs d'opération.

Les erreurs d'importation indiquent que la procédure d'importation des données (lecture du fichier sur clé) a échoué.

Les erreurs d'opération indiquent que la procédure d'importation des données s'est déroulée correctement, mais que des erreurs sont présentes dans les données importées (formatage du fichier ou valeurs des paramètres contenus dans le fichier).

Pour ce type d'erreur un code d'identification s'affiche qu'il faut communiquer à l'assistance technique.

Les erreurs de fonctionnement se produisent généralement quand le fichier de configuration fourni par Carel est corrompu.

Voici, ci-dessous, une liste des erreurs possibles d'importation :

• Nom de fichier non valide
• Erreur accès disque
• Erreur accès fichier
• Erreur entrées/sorties fichier
• Fichier non valide
  – Valeur non valide
• Mémoire tampon insuffisante
• Fichier vide
• Paramètre temps non valide
• Module occupé
• Enregistreur hors service
• Échec de l'exportation de l'historique
• Fonction non disponible
• Erreur de configuration API
• Valeur non valide

6.4.2 Logiciel assistant de configuration manuelle

Lors de la première mise en service, un logiciel assistant apparaît pour aider l'opérateur à configurer rapidement les principaux paramètres de la machine.

Étape 1

Appuyer sur Demarrer la configuration (16 - Fig. 6.q) pour commencer la procédure.

ASSISTANT Procédure d'aide aux configurations de base DEMARRER LA CONFIGURATION

Fig. 6.q

Étape 2

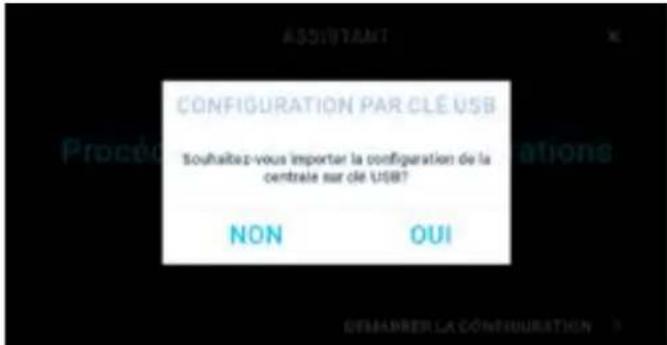

Pour configurer le système manuellement, appuyer sur NON quand la demande d'importation via clé USB s'affiche à l'écran.

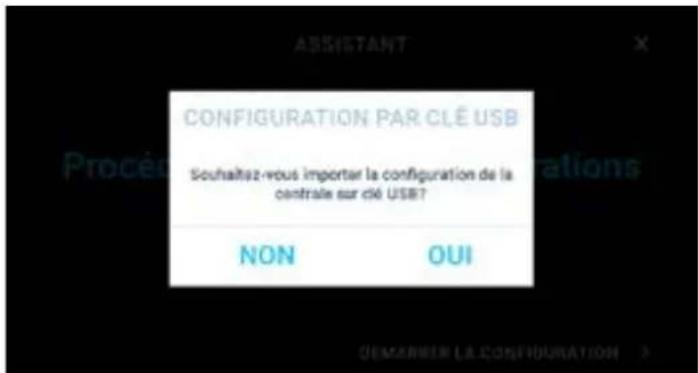

CONFIGURATION PAR CLE USB Souhaitez-vous importer la configuration de la centrale sur de USB? NON OUI

Fig. 6.r

Étape 3

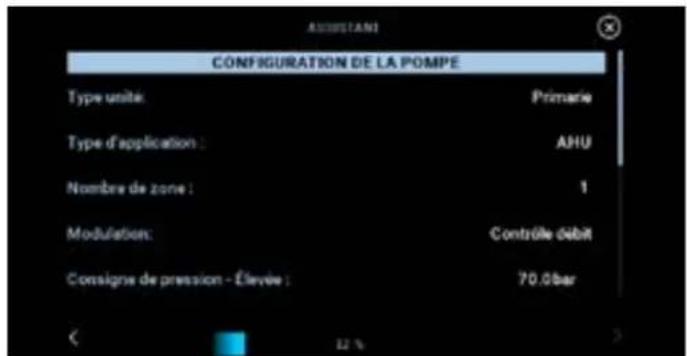

Configurer le type d'unité de la station de pompage (Main/Secondary). Préciser le type d'unité de la station de pompage si une éventuelle seconde station de pompage de secours est présente. Lorsque le système comporte deux stations de pompage devant fonctionner en alternance, il est nécessaire de définir une station Main et une station Secondary. Cela permet d'éviter les conflits et les chevauchements de rôle entre les deux stations de pompage.

Vérifier le type d'application. Les options disponibles sont les suivantes :

• AHU (Air Handling Unit - Unité de Traitement de l'Air)
• Environnement
  • Eau pressurisée

Remarque : La configuration Eau pressurisée permet d'utiliser l'équipement exclusivement comme un générateur d'eau sous pression (les pressions de travail peuvent être spécifiées dans cette configuration).

ASSISTENT CONFIGURATION DE LA POMPE Type unité: Primarie Type d'application : AHU Nombre de zone : 1 Modulation: Contrôle débit Consigne de pression - Élanée : 70.0 bar

Fig. 6.s

Étape 4

Dans ce masque il est possible de vérifier les paramètres de fonctionnement correspondant à la zone affichée.

Remarque : configurer les paramètres suivants en fonction des caractéristiques spécifiques du système installé.

Si plus d'une zone est présente, il faut vérifier les paramètres de chaque zone du système.

Dans ce cas, il est possible de copier les paramètres de configuration de la zone affichée pour les copier dans la zone suivante en appuyant sur Copier configuration de la zone (17 - Fig. 6.t).

COPPER CONFIGURATION DE LA ZONE ASSISTANT VOUS CONFIGUREZ : 1 - ZONE 1 SYSTEME DE DISTRIBUTION Nombre d'étapes : 2 Étape 1: 12.0 kg/h Étape 2: 9.0 kg/h Débit nominal du rack : 21.0 kg/h

Fig. 6.t

Vérifier les paramètres correspondant au système de distribution :

Fonctionnalités Paramètre Description

Système de distribution Nombre d'étapes Configurer le numéro des étapes de la zone affichée.
	Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
Étapes 1:6 Configurer le débit correspondant à chaque étape de la zone visualisée.
Débit nominal du rack Affiche le débit nominal du rack.Elle est calculée en fonction des valeurs saisies aux étapes 1:6

Configurer les paramètres du régulateur :

Fonctionnalités Paramètre Description

Régulateur Type de régulation

Configure le type de régulation.

Les options disponibles varient en fonction du type d'application défini, comme le montre le tableau ci-dessous (Tab. 6.d).

Type de régulation Type application

Humidité (sonde simple) AHU / Environnement
Signal ext + limite temp. AHU
Signal ext + limite humidité AHU
Signal proportion.ext	AHU / Environnement
Signal ON/OFF + limite température	AHU
Signal ON/OFF + limite d'humidité	AHU
Signal ON/OFF	AHU / Environnement
Température point rosée + limite humidité	AHU
Température point rosée	AHU / Environnement
Régulation superviseur	AHU / Environnement
Température + limite humidité	AHU
Température + limite température	AHU
Température (sonde simple)	AHU / Environnement
Humidité + limite température	AHU
Humidité + limite humidité	AHU
Deux sondes température + limite humidité	Environnement
Deux sondes humidité	Environnement
Deux sondes température	Environnement
Trois sondes humidité	Environnement
Trois sondes température	Environnement

Tab. 6.d

Configurer les paramètres correspondant à la configuration du capteur :

Remarque : Les paramètres suivants affichés changent en fonction de la logique de régulation définie.

Fonctionnalités Paramètre Description

Configuration - Sonde principale	Les options disponibles pour le type de signal provenant du capteur : 0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (uniquement capteur de température)	Il est également possible de définir les plages de travail de la sonde (si elles peuvent être modifiées), les compensations de correction correspondantes et la gestion d'activation de l'alarme liée à la sonde.
Configuration - Sonde limite / Seconde sonde	Les options disponibles pour le type de signal provenant du capteur : 0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (uniquement capteur de température)	Il est également possible de définir les plages de travail de la sonde (si elles peuvent être modifiées), les compensations de correction correspondantes et la gestiond'activation de l'alarme liée à la sonde.
Configuration - Troisième sonde	Les options disponibles pour le type de signal provenant du capteur : 0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (uniquement capteur de température)	Il est également possible de définir les plages de travail de la sonde (si elles peuvent être modifiées), les compensations de correction correspondantes etla gestion d'activation de l'alarme liée à la sonde.

Définir les paramètres relatifs au poids des sondes lors de la mesure des valeurs (uniquement pour la régulation à deux ou trois sondes):

Remarque : Les paramètres suivants affichés changent en fonction de la logique de régulation définie.

Fonctionnalités Paramètre Description

Contrôle - Sondes

Poids sonde 1:3 Définit les paramètres

relatifs au poids des sondes lors de la mesure des valeurs. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.

Régler les paramètres relatifs à la régulation de modulation (température ou humidité) :

Fonctionnalités Paramètre Description

Contrôle - Régulation modulante	Point de consigne Définit la valeur du point de consigne de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Différentiel Définit la valeur du différentiel de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Temps intégral Définit la valeur du temps total de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Zone neutre (PID) Définit la valeur de a zone neutre de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.

Vérifier les paramètres correspondant à la régulation de modulation de la sonde limite (uniquement pour sonde limite) :

Fonctionnalités Paramètre Description

Contrôle - Sonde de limite	Point de consigne Définit la valeur du différentiel Définit la valeur du différentiel	point de consigne de la régulation de modulation. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
		Appuyer sur la zone modifiable pour saisir la valeur souhaitée.

Définir les paramètres correspondant à la gamme de production :

Fonctionnalités Paramètre Description

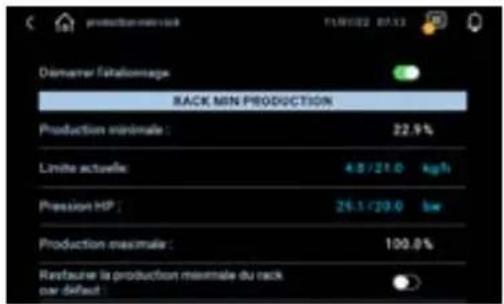

Contrôle - Gamme de production	Production minimum Configure la valeur de production minimum. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Limite actuelle Affiche la valeur de production minimum.
	Production maximale Configure la valeur de production maximum. Appuyer sur la zone modifiable pour saisir la valeur souhaitée.
	Limite actuelle Affiche la valeur de production maximum.

Étape 5

Dans ce masque, il est possible de définir les paramètres date, heure et fuseau horaire.

Pour sauvegarder tous les paramètres de configuration, appuyer sur l'icône de sauvegarde (18 - Fig. 6.u).

ASSISTANT DATE ET HEURE Format de date: DD/MM/YY Date: 8 / 7 / 22 Heure: 08 : 42 Fuseau horsire (UTC-12:00) International Date Line W...

Fig. 6.u

Remarque : Le réglage de la date, de l'heure et /ou du fuseau horaire se produit par propagation du groupe pompe vers

les unités du tableau de zone en ligne.

Étape 6

Le logiciel assistant est maintenant terminé.

Dans ce masque, il est possible de choisir d'afficher de nouveau le logiciel assistant lors de la mise sous tension suivante de la machine.

ASSISTANT Afficher l'assistant au prochain démarrage ? NON OUI

Fig. 6.v

6.5 Procédure de purge de la pompe

Une fois le logiciel assistant de configuration terminé, le système nécessite, lors de la première mise en service, une procédure de purge de la pompe afin de s'assurer que la pompe démarre, le cas échéant, sans air à l'intérieur.

Si les conditions de son exécution sont réunies, un avertissement de demande de purge de la pompe est déclenché et l'écran affiche un message sous la forme d'une fenêtre contextuelle avec la demande suivante :

PURGE D'AIR DE LA POMPE DEMANDEE Faire une purge d'air sur pompe? NON OUI

Fig. 6.w

La demande d'exécution de la procédure peut être confirmée ou refusée. Dans ce dernier cas, le message suivant s'affiche pour rappeler qu'il doit être effectué manuellement par la suite, faute de quoi le système ne pourra pas être démarré :

PURGE D'AIR DE LA POMPE DEMANDEE Procédure demandée. Activer mode manuel pour le faire. OK

Fig. 6.x

En revanche, si la demande précédente est respectée, l'écran affiche le masque de purge de la pompe à travers lequel la procédure peut être activée en activant l'option « Démarrage procédure purge d'air : ».

PROCEDURE PURGE D'AIR SUR POMPE Démarrage procédure purge d'air: Pression LP: 1.1 bar

Fig. 6.y

La procédure prévoit l'introduction automatique d'eau dans le circuit de la pompe par l'ouverture de la vanne de remplissage de l'armoire pendant une durée limitée (par défaut 60 s) et prévoit deux phases : le remplissage du circuit de la pompe et l'opération de purge, cette dernière devant être effectuée manuellement.

Au début de la procédure, le message suivant s'affiche à l'intérieur du masque de purge de la pompe :

Purge AIR DE LA POMPE 06/03/23 08:37 Démarrage procédure purge d'air: Pression LP: 4.1 bar Compte à rebours: 52 s État: Purge air de la pompe ATTENTE FIN REMPRESSAGE

Fig. 6.z

Une fois le temps de remplissage écoulé, il est alors indiqué d'agir sur la soupape de purge pour évacuer complètement l'air éventuellement présent :

PURGE AIR DE LA POMPE 08/03/23 08:27 Démarrage procédure purge d'air: Pression LP: 4.1 bar Compte à rebours: 29 s État: Purge air de la pompe PROCFÉFR À LA PURGE D'AIR POMPE

Fig. 6.aa

Le remplissage complet du circuit de la pompe est vérifié en ouvrant la vanne de purge de la pompe jusqu'à ce que l'eau déborde de la vanne de purge, qui est la seule sortie. Une fois le temps imparti à la procédure écoulé, il est possible de confirmer ou de répéter la purge en interagissant avec le masque de confirmation de la procédure :

PROCEDURE TERMINÉE Procédure purge d'air terminée, Confirmation? NON OUI

Fig. 6.ab

La confirmation de l'achèvement de la procédure entraîne la fermeture de la fenêtre contextuelle de demande, si elle n'a pas été exécutée manuellement, et la réinitialisation automatique de l'avertissement relatif à la demande de purge de la pompe. Outre le cas de la première mise en service du système, toute maintenance de la pompe impliquant la remise à zéro du compteur d'heures de fonctionnement, conformément aux instructions données dans le manuel d'installation +0300125IT, active la demande d'une procédure de dégazage.

Lorsque les conditions de demande de purge de la pompe sont déclenchées pour la première fois, le système ne sera pas en mesure de produire et d'exécuter des commandes manuelles impliquant la pompe tant que la procédure ne sera pas exécutée et confirmée.

Si la procédure n'est pas exécutée, une demande automatique d'exécution de la purge de la pompe s'affichera après chaque redémarrage du système.

Si la demande de purge de la pompe via la fenêtre contextuelle est rejetée, elle ne sera plus signalée jusqu'à un nouveau redémarrage (lorsque les mêmes conditions précédentes seront remplies).

La purge de la pompe est également disponible comme procédure manuelle dans le cadre du mode de pompage manuel (voir le paragraphe 8.3.3)

Même si elle n'est pas signalée par une fenêtre contextuelle à l'écran, il est conseillé d'effectuer la procédure de purge de la pompe à chaque fois qu'une maintenance est effectuée sur la ligne hydraulique alimentant l'humidificateur et, en général, chaque fois qu'il y a un risque de présence d'air dans le circuit hydraulique.

ALARMES 17/02/23 10:09 ALARMES HISTORIOUS ALARMES Code Date Heure Description WRIMOS 17/02/23 09:45 Attention, pueré d'air de la pontage desuscédre RESET

Fig. 6.ac

6.6 Configuration de la station de pompage de secours

Pour configurer la station de pompage de secours (Secondary), procéder de la même manière que pour la configuration manuelle de la station de pompage Main, sans importer les données sur clé USB, car il n'est pas nécessaire de redéfinir les paramètres de zone.

Lors de la première mise en service de la station de pompage de secours, le logiciel assistant apparaît pour aider l'opérateur à configurer rapidement les principaux paramètres de la machine.

Appuyer sur Commencer la configuration (19 - Fig. 6.ad) pour commencer la procédure.

ASSISTANT Procédure d'aide aux configurations de base DEMARRER LA CONFIGURATION > 19

Fig. 6.ad

Étape 2

Appuyer sur NON quand la demande d'importation via clé USB s'affiche à l'écran.

ASSISTANT CONFIGURATION PAR CLÉ USB Souhaitez-vous importer la configuration de la centrale sur clé USB? NON OUI DEMARIEUR LA CONFIGURATION

Fig. 6.ae

Étape 3

Définir le type d'unité de la station de pompage (secondaire).

Préciser le type d'unité de la station de pompage si une éventuelle seconde station de pompage de secours est présente. Lorsque le système comporte deux stations de pompage devant fonctionner en alternance, il est nécessaire de définir une station Main et une station Secondary. Cela permet d'éviter les conflits et les chevauchements de rôle entre les deux stations de pompage.

Vérifier le type d'application. Les options disponibles sont les suivantes :

• AHU (Air Handling Unit - Unité de Traitement de l'Air)
- Environnement
• Eau pressurisée

Remarque : La configuration Eau pressurisée permet d'utiliser l'équipement exclusivement comme un générateur d'eau pression (les pressions de travail peuvent être spécifiées dans cette configuration).

CONFIGURATION DE LA POMPE Type unité: Primarie Type d'application : AHU Nombre de zone : 1 Modulation: Contrôle débit Consigne de pression - Elevée : 70.0bar

Fig. 6.af

Étape 4

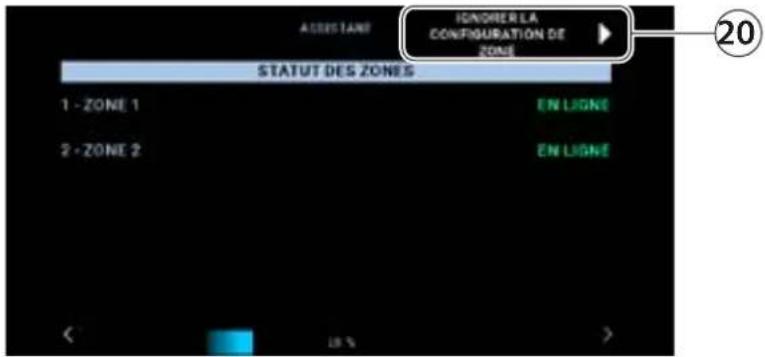

Dans ce masque il est possible de vérifier les paramètres de fonctionnement correspondant à la zone affichée.

Si les paramètres de zone ont déjà été définis lors de la configuration de l'unité Main, il est possible de contourner cette étape en appuyant sur Contourner configuration zone (20 - Fig. 6.ag).

ASSISTANT IGNORE LA CONFIGURATION DE ZONE STATUT DES ZONES 1 - ZONE 1 EN LIGNE 2 - ZONE 2 EN LIGNE 20

Fig. 6.ag

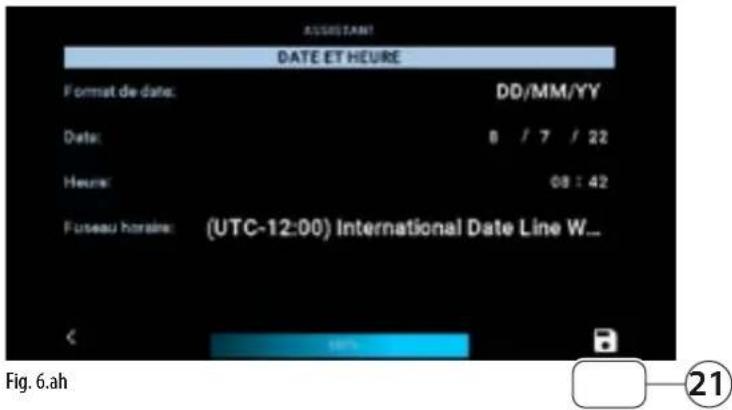

Étape 5

Dans ce masque, il est possible de définir les paramètres date, heure et fuseau horaire.

Pour sauvegarder tous les paramètres de configuration, appuyer sur l'icône de sauvegarde (21 - Fig. 6.ah).

ASSISTANT! DATE ET HEURE Format de date: DD/MM/YY Date: 0 / 7 / 22 Heur: 08 : 42 Future horaire: (UTC-12:00) International Date Line W... Fig. 6.ah

Étape 6

Le logiciel assistant est maintenant terminé.

Dans ce masque, il est possible de choisir d'afficher de nouveau le logiciel assistant lors de la mise sous tension suivante de la machine.

ASSISTANT Afficher l'assistant au prochain démarrage ? NON OUI

Fig. 6.ai

7. ARBORESCENCE COMPLÈTE DES MENUS

Voici l'arborescence complète des menus de programmation.

7.1 Accès au menu Paramétrage humiFog Multizone Touch

Pour accéder au menu Paramétrage, procéder comme suit :

• Appuyer sur = Menu.
• Appuyer sur 📋 Paramétrage.

Remarque : pour accéder au menu Paramétrage, il faut se connecter au système.

- Se connecter au système.

Il est possible d'entrer le mot de passe d'accès pour l'installateur (77) de façon à activer les fonctionnalités complètes du logiciel ou de saisir le mot de passe d'accès pour le préposé à l'entretien (44) de façon à activer seulement les fonctions utiles aux opérations d'entretien.

- Appuyer sur OK

Remarque : après 5 minutes d'inactivité, le système se déconnecte automatiquement.

7.2 Arborescence complète des menus humiFog Multizone Touch

Menu Horloge

Titre Description Niveau

Horloge Réglage date et heure, format de visualisation et fuseau horaire Préposé à l'entretien

Menu Programmateur
Titre Description Niveau

Active le programmateur Activation des plages horaires Préposé à l'entretien
Programmateur quotidien (visible si le programmateur est activé)Paramétrage des plages horaires ordinaires (jour, heure de mise en service, heure d'arrêt) et éventuellement du point de consigne de fonctionnement	Préposé à l'entretien
Périodes spéciales (visible si le programmateur est activé)Paramétrage des plages horaires de périodes spéciales (jour, heure de mise en service, heure d'arrêt) et éventuellement du point de consigne de fonctionnement	Préposé à l'entretien
Jours spéciaux (visible si le programmateur est activé)Paramétrage des plages horaires des jours spéciaux (heure de mise en service, heure d'arrêt) et éventuellement du point de consigne de fonctionnement	Préposé à l'entretien

Menu Tendance (graphiques)
Titre Description Niveau

Pompe Visualisation des graphiques de fonctionnement de la pompe (relevés de pression à l'arrivée, conductivité, validation unité, état des alarmes)	Préposé à l'entretien
Zones	Visualisation des graphiques de fonctionnement des zones (demande de production et production courante, point de consigne, validation unité, état des alarmes)Préposé à l'entretien

Menu Langue
Titre Description Niveau

Sélection de la langue

Préposé à l'entretien

Menu Renommer zone
Titre Description Niveau

Renommer des zones

Préposé à l'entretien

Menu Paramétrage

Titre Description Niveau

Système	Logiques de système		Sélection du type d'application (unité de traitement de l'air/de l'air ambiant/de l'eau pressurisée), réglage du nombre de zones	Service

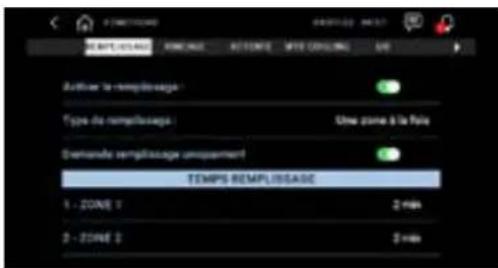

	Fonctions Remplissage	Age Activation et réglage de la durée et du type de remplissage Service
		Lavage Paramètres du lavage (type de lavage et mode, durée du lavage, seuil d'inactivité, horaire d'activation du lavage quotidien)	Service

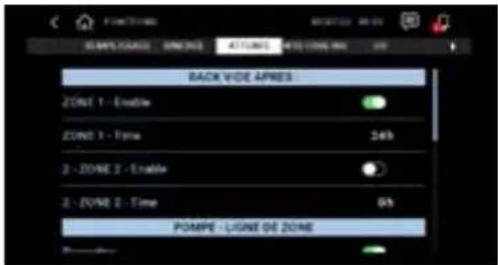

		Veille Activation et paramètres de vidange de la zone et de vidange de la ligne	Service
		Refroidissement WTS	Paramètres du renouvellement de l'eau WTS (activation de la procédure, paramétrage du seuil d'inactivité et de la durée de la procédure)	Service

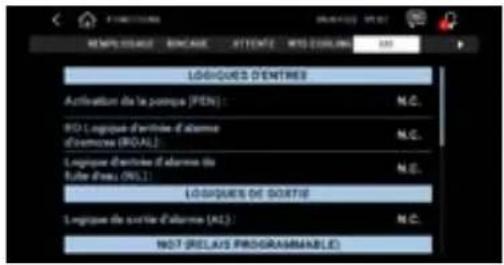

		E/S Réglage logique entrées (activation pompe, alarme osmose inversée et alarme capteur inondation) et sorties (alarme et relais programmable NO7) numériques	Service

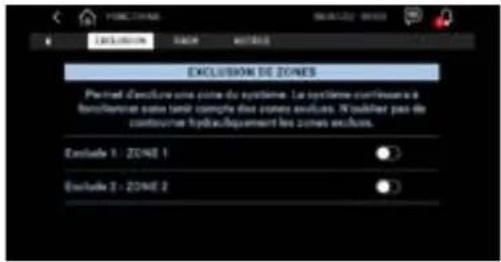

		Exclusion Paramétrage de l'exclusion de zones (système multizone uniquement)	Service
		Rack Réglage du type de rack (standard/avec vannes à distance) Service
		Autre Réglage des cycles d'élimination des débris des électrovannes de vidange du système d'atomisation et gestion de la pompe oil-free (délai de démarrage de la pompe, durée de la procédure de purge, durée de remplissage de la pompe).	Service
	Entretien Affichage des heures de fonctionnement de l'unité, de l'activité de la pompe et du prochain entretien prévu, commande de réinitialisation des heures de fonctionnement de la pompe et affichage de la date et de l'heure de la dernière réinitialisation effectuée, réglage de l'heure de pré alerte entretien 8000 h, commande de remplacement de la pompe et/ou du régulateur pour ajuster les heures de fonctionnement de l'unité/pompe		Préposé à l'entretien

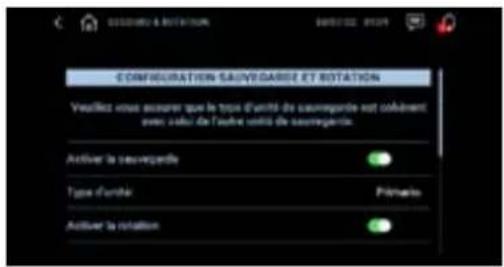

	Backup & rotation		Activation du backup et rotation de la pompe, réglage de la durée de rotation et du type d'unité	Service

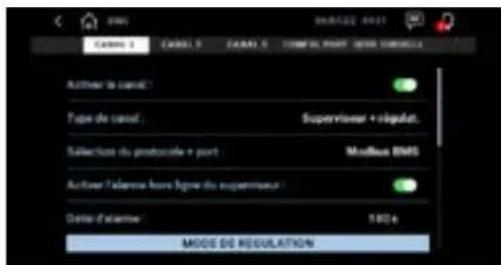

	BMS	Canal 1	Activation du canal de supervision, réglage du type de canal et sélection du protocole et du port de communication, activation alarme supervision hors ligne, réglage retard d'activation alarme et mode de régulation via canal de supervision de zone (uniquement si canal de supervision + régulation activée)	Service
		Canal 2	Activation du canal de supervision, réglage du type de canal et sélection du protocole et du port de communication, activation alarme supervision hors ligne, réglage retard d'activation alarme et mode de régulation via canal de supervision de zone (uniquement si canal de supervision + régulation activée)	Service
		Canal 3	Activation du canal de supervision, réglage du type de canal et sélection du protocole et du port de communication, activation alarme supervision hors ligne, réglage retard d'activation alarme et mode de régulation via canal de supervision de zone (uniquement si canal de supervision + régulation activée)	Service

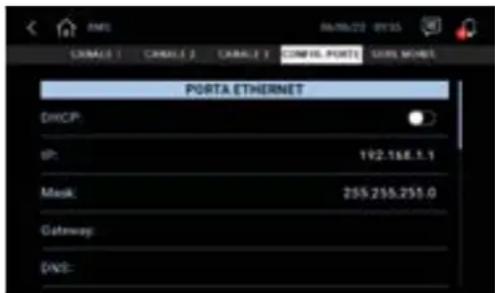

		Configuration ports	Paramétrage port ethernet (activation DHCP, adresse IP, masque de sous-réscau, portail, DNS) e port BMS (adresse, baudrate, bits d'arrêt, parité), configuration des protocoles Modbus/BACnet, configuration protocole BACnet sur le périphérique (uniquement si BACnet sélectionné sur l'un des canaux de supervision activés)	Service
		Service de monitorage	Affichage de l'état de pause de l'unité à partir du service de monitorage, de la commande bypass pause et du paramétrage du retard de désactivation bypass pause	Service
	Initialisation	Logiciel assistant	Activation du logiciel assistant et paramétrage de l'affichage du logiciel assistant à la mise sous tension	Service

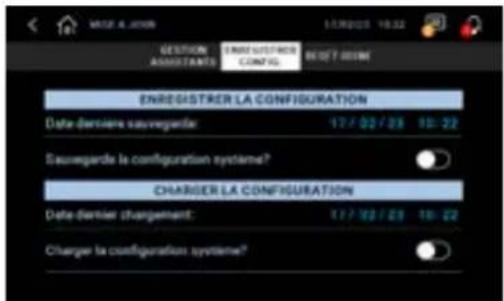

		Sauvegarde/Téléchargement de la configuration	Sauvegarde/Téléchargement de la configuration de tout le système (le système pompe-zone doit être en ligne au moment de l'opération)»	Service
		Rétablissement des paramètres d'usine du système	Commande de rétablissement des paramètres d'usine de tout le système (station de pompage et tableaux de zone)	Service

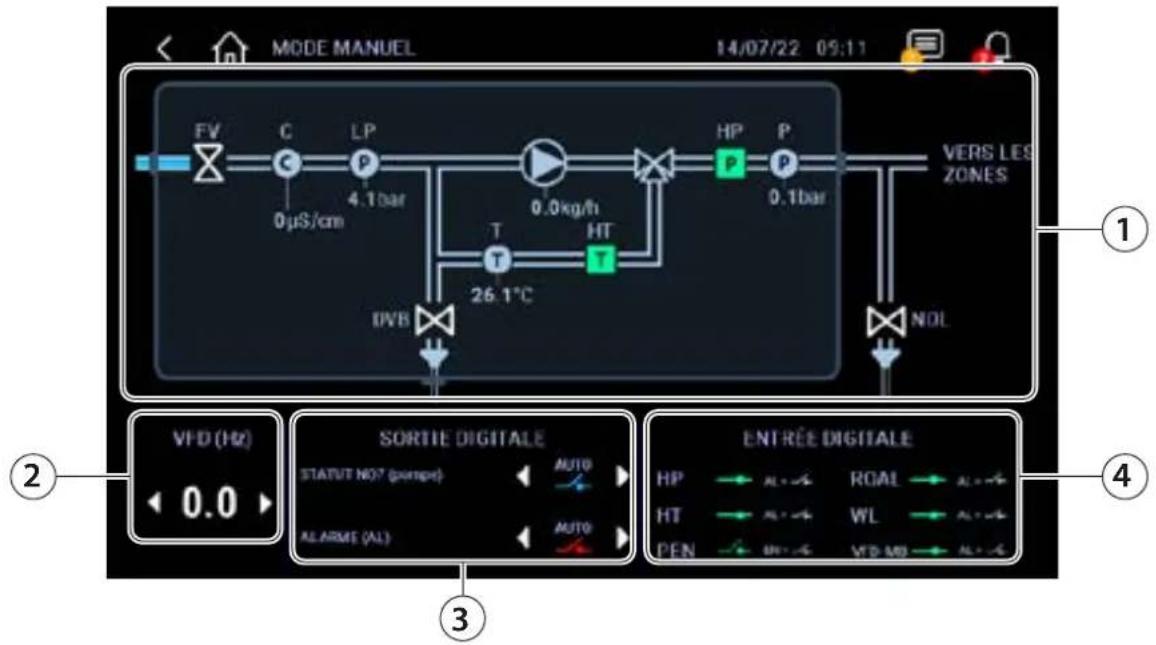

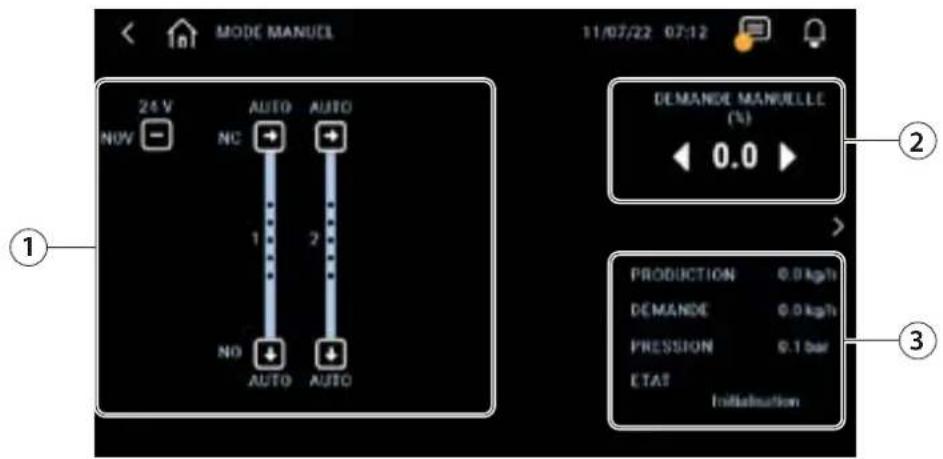

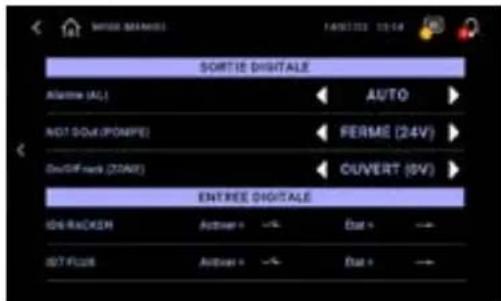

Pompe	Mode manuel	Mode manuel	Activation mode manuel pompe, configuration demande manuelle inverseur (uniquement si mode manuel activé), commande manuelle sorties numériques (uniquement si mode manuel activé), lecture entrées numériques pompe (uniquement si mode manuel activé)	Préposé à l'entretien

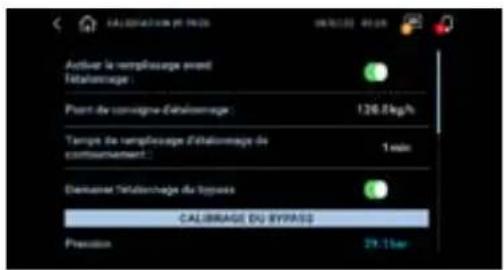

		Étalonnage bypass	Activation et paramétrages étalonnage du bypass (uniquement si le mode manuel est activé)	Préposé à l'entretien
		Purge d'air de la pompe	Activation de la procédure de purge de l'air de la pompe (uniquement si le mode manuel est activé)	Préposé à l'entretien
	Initialisation	Modèle	Affichage/Réglage du modèle de station de pompage	Service
		Exporte configuration	Commande export des paramètres et sélection du lecteur de destination	Service
		Importe configuration	Commande import des paramètres et sélection du lecteur source	Service
		Unité de mesure	Sélection du système d'unité de mesure (International/Impérial)	Service
		Mise à jour du logiciel	Commande mise à jour SW	Service
		Exportation de l'historique	Commande export log et sélection du lecteur de destination	Préposé à l'entretien
		Exportation alarmes	Commande export des alarmes et sélection du lecteur de destination	Préposé à l'entretien

Titre Description Niveau

Zone Régulateur Sélection du type de régulation, réglage des paramètres capteurs et de régulation, réglage gamme de production minimum/maximum			Service
Système de distribution		Paramétrage du nombre et des débits nominaux étape du système de distribution, visualisation du débit nominal total du rack	Service
Fonctions Pressure relief Réglage durée limitation de pression du rack (uniquement pour l'application unité traitement de l'air) ou de chaque étape (uniquement pour l'application environnement).			Service

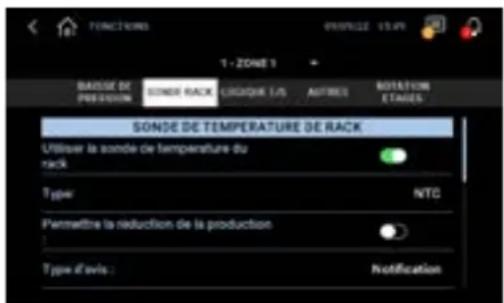

			Sonde rack Configuration capteur de température rack (type, plage, offset, point de consigne, différentiel et seuil fin alerte) (uniquement pour l'application traitement de l'air), réglage validation diminution production via capteur de température rack, point de consigne et bande proportionnelle (uniquement pour l'application unité de traitement de l'air)	Service

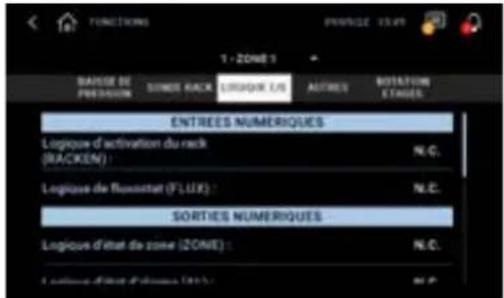

			Logique I/O Réglage logique entrées (activation rack et fluxostat) et sorties (état zone et alarme) numériques, configuration sortie numérique avec relais programmable (NO7)	Service
			Autre Configuration délais alarme capteurs humidité et délais contrôle alarme	Service
			Rotation étages Activation et configuration de la rotation étages (activable uniquement si le débit nominal de toutes les opérations est le même)	Service
Alarmes Paramétrage de la plage d'alarme de la sonde principale et limite et retard d'activation de l'alarme			Service
Mode manuel Mode	manuel Activation mode manuel zone, activation remplissage en mode manuel, réglage demande manuelle de zone, commande manuelle EV (ventilation, remplissage étape rack, vidange étape rack), commande manuelle sorties numérique avec relais (alarme, pompe, zone), visualisation sorties numériques de zone (activation rack et fluxostat) (uniquement si mode manuel activé)		Préposé à l'entretien
	Étalonnage minimum rack	Activation de l'étalonnage minimum production du rack (uniquement si le mode manuel est activé), réglage production minimum pour étalonnage rack et commande de rétablissement valeur par défaut (uniquement si le mode manuel est activé)	Préposé à l'entretien
Initialisation Réinit. d'usine Commande rétablissement données d'usine unité Service
			Service
			Service
			Service
BMS	Service de monitorage	Affichage de l'état de pause de l'unité à partir du service de monitorage, de la commande bypass pause et du paramétrage du retard de désactivation bypass pause	Service
Écran	Configuration	Réglage luminosité et temporisation rétro-éclairage de l'écran	Préposé à l'entretien
	Initialisation	Commande réinitialisation historique alarmes	Préposé à l'entretien
	Page langue initiale	Activation page sélection langue au démarrage	Préposé à l'entretien
	Mot de passe	Paramétrage du mot de passe d'accès	Préposé à l'entretien
	Menu de système	Accès aux paramètres du système écran	Service
	Configuration réseau	Paramètres port ethernet (activation DHCP, adresse IP, subnet mask, gateway, DNS)	Service

8. PARAMÈTRES DE CONFIGURATION AVANCÉE

Les paragraphes suivants fournissent une description des paramètres de configuration qui sont importants pour l'installateur. Tous ces paramètres se trouvent dans le menu « Paramètres » du logiciel.

Remarque : les paramètres affichés sur l'écran du terminal utilisateur peuvent varier en fonction de la configuration du système définie dans le logiciel. Ce type de paramètre est indiqué dans le champ Description des tableaux suivants.

8.1 Accès au menu Paramétrage humiFog Multizone Touch

Pour accéder au menu Paramétrage, procéder comme suit :

• Appuyer sur = Menu.
  • Appuyer sur 📋 Paramétrage.

Remarque : pour accéder au menu Paramétrage, il faut se connecter au système.

• Se connecter au système.
  Il est possible d'entrer le mot de passe d'accès pour l'installateur (77) de façon à activer les fonctionnalités complètes du logiciel ou de saisir le mot de passe d'accès pour le préposé à l'entretien (44) de façon à activer seulement les fonctions utiles aux opérations d'entretien.
• Appuyer sur OK

Remarque : après 5 minutes d'inactivité, le système se déconnecte automatiquement.

8.2 Système

Le menu Système n'est activé que sur le terminal utilisateur humiFog Multizone Touch (il n'est pas activé sur les tableaux de zone).

8.2.1 Fonctions

Selon la configuration du système, différents paramètres peuvent être définis pour chaque fonction disponible.

• Appuyer sur = Menu.
• Appuyer sur 📋 Paramétrage (voir par. 8.1).
• Appuyer sur Système
• Appuyer sur ⚙ Fonctions.

Remplissage

Pour un fonctionnement correct du système, l'absence d'air en ligne doit être garantie, afin d'éviter les vibrations, les transitoires longs et l'atomisation de mauvaise qualité. Pour éliminer la présence d'air, le temps de remplissage doit être réglé correctement.

Lors de la première mise en service du système, mesurer le temps nécessaire pour que l'eau atteigne la fin du circuit hydraulique et attendre que l'on ne voie plus d'eau sortir du circuit. Plus la longueur du circuit hydraulique est longue, plus le temps de remplissage doit être long.

Pour un système multizone, il est possible de choisir entre deux types de remplissage : une zone à la fois ou toutes les zones en même temps. En fonction des caractéristiques du système de distribution, choisir le type de remplissage le mieux adapté pour telle application. Pour certaines applications ayant peu de vannes de vidange, il est possible qu'il soit nécessaire de régler le mode de remplissage via toutes les vannes pour éviter des hautes pressions pendant l'exécution de la fonction.

Parcours : Menu > Paramétrage > Système > Fonctions > Remplissage

Fonctionnalités Visualisation écran Description Plage Par défaut
	Activer le remplissage Si activé, lorsque la ligne de refoulement de l'eau est vide à la mise en service, la pompe distribue de l'eau pendant un temps défini afin de remplir la ligne avant le début de l'atomisation.	On/Off On
	Type de remplissage Sélection du type de remplissage(actif uniquement si le remplissage est activé)	Une zone à la foisToutes zones ensemble	Toutes zones ensemble
	Demande remplissage uniquementPermet d'activer le remplissage uniquement pour les zones qui demandent de produire.(Actif uniquement si le remplissage est activé et que le type de remplissage est réglé sur Une zone à la fois)	Oui/Non Oui
	Temps remplissage Temps de remplissage du système.La durée de remplissage est réglable individuellement pour toutes les zones du système.(actif uniquement si le remplissage est activé)	1÷60 min 2 min

AVRIVER LA RÉMPLISAGE Type de rémplisage Une zone à la Fole Demande rémplisage uniquement TEMPRES RÉMPLISAGE 1 - ZONE 1 2 - ZONE 2 3 - Més

Fig. 8.a

Lavage

La fonction de lavage consiste à faire couler de l'eau dans toutes les conduites d'eau pendant une durée prédéfinie. L'objectif est de laver complètement le système pour éviter la stagnation de l'eau.

Il s'effectue de la même manière que le remplissage, mais sa durée est plus longue : il est conseillé de régler la durée de manière à ce que l'eau utilisée pour le lavage soit au moins trois fois supérieure au volume d'eau contenu dans tout le système. Le rinçage est effectué tous les jours à la même heure (par exemple, tous les jours à 4 heures du matin) ou périodiquement avec une période réglable par paramètre. En outre, un cycle de lavage est effectué également lors de la mise en service (l'autorisation de production d'au moins une zone doit être disponible, même si la production du système n'est pas demandée).

Pour un système multizone, il est possible de choisir entre deux types de lavage : une zone à la fois ou toutes les zones en même temps. En fonction des caractéristiques du système de distribution, choisir le type de lavage le mieux adapté pour telle application. Pour certaines applications ayant peu de vannes de vidange, il est possible qu'il soit nécessaire de régler le mode de remplissage via toutes les vannes pour éviter des hautes pressions pendant l'exécution de la fonction.

Parcours : Menu > Paramétrage > Système > Fonctions > Lavage

Fonctionnalités Visualis. écran Description Plage Par défaut
	Mode de lavage	Configure le lavage quotidien après une période d'inactivité ou désactive le lavage.	Lavages inactivitéLavages quotidiensLavages désactivés	Lavages quotidiens
	Type de lavage	Sélection du type de lavage(actif uniquement si le lavage est activé)	Une zone à la foisToutes zones ensemble	Toutes zones ensemble
	Inact. seuil	Nombre d'heures d'inactivité suite auxquelles un lavage pour inactivité est effectué(activé uniquement si le type de lavage est réglé sur Inactivité)	1÷99 heures	24 heures
	Durée (hh:mm) Heure	de la journée pour le lavage quotidien(Actif uniquement si le type de lavage est réglé sur Quotidien)	00:00 ÷ 23:59	00:00
	Durée lavage	Nombre de minutes pendant lesquelles un lavage quotidien est effectué. La durée de lavage est réglable individuellement pour toutes les zones du système. (Actif uniquement si le Type de lavage est réglé sur Toutes zones ensemble)	1÷10 min	2 min

MODE des lavage Type de lavage Invert. ouvif: 1 : ZONE 1 2 : ZONE 2 Lavages inestivité Une zone à la fale 34 h TEMPS DE LAVAGE 2 min 2 min

Fig. 8.b

Vidange

Pour des raisons d'hygiène, il est recommandé de vider le système de distribution de manière à éviter toute stagnation d'eau à l'intérieur en absence de demandes d'humidification pendant une période prolongée.

Parcours : Menu > Paramétrage > Système > Fonctions > Veille

Fonctionnal. Visualisation écran Description Plage Par déf.
Vider rack après		Règle le vidage du rack d'une zone donnée après un temps défini (zones 1:12)
	Zona 1:12 - Enable Active/désactive le vidage du rack dans cette zone spécifique On/Off On
	Zone 1:12 - Temps en heures Nombre d'heures suite auxquelles effectuer la vidange (activé uniquement si le type de lavage est réglé sur Inactivité)		0+48 heures	24 heures
Ligne pompe-zones		Définit le vidage de la ligne reliant la station de pompage aux zones
	Activer Active/désactive le vidage de la ligne On/Off On
	Vider après Définit l'intervalle de vidage de la ligne 0÷120 min 60 min
Rack	Vanne de remplissage du rack ouverte pendant :		1+120 min	5 min

BACK VIDEO APRES ZONE 1 - Enable ZONE 2 - Time 2 - ZONE 3 - Enable 2 - ZONE 4 - Time POMPE - LIGHT DE ZONE

Fig. 8.c

Système de traitement de l'eau

Parcours : Menu > Paramétrage > Système > Fonctions > Renouvellement WTS

Fonctionnal.	Visualisation écran	Description	Plage	Par déf.
	Activer procédure renouvellement WTS	Active/Désactive la procédure de renouvellement de l'eau du système de traitement de l'eau	On/Off	Off
	Seuil inact.	Nombre d'heures d'inactivité après lesquelles il faut effectuer la procédure de renouvellement d'eau du WTS. (actif uniquement si la procédure de renouvellement WTS est activée)	1÷999 heures	24 heures
	Durée	Durée de la procédure de renouvellement du système de traitement de l'eau (actif uniquement si la procédure de renouvellement WTS est activée)	1÷99 min	15 min

Active la procédure de restauration MTB : Instructif dir : 24h Durée : 15min

Fig. 8.d

Entrée/Sortie

Parcours : Menu > Paramétrage > Système > Fonctions > Entrées/Sorties

Fonctionnal.	Visualisation écran	Description	Plage	Par déf.
Logiques entrées	Activation pompe (PEN)	Configure la logique des signaux numériques pour l'entrée d'activation de l'unité de pompage	N.O./N.F.	N.F.
	Logique entrée alarme osmosc (ROAL)	Configure la logique des signaux numériques pour l'entrée de l'alarme d'osmosc inverse.	N.O./N.F.	N.F.
	Logique entrée alarme fuite d'eau (WL)	Paramètre la logique des signaux numériques pour l'entrée de l'alarme de fuite d'eau	N.O./N.F.	N.F.
Logique sorties	Logique sortie alarme (AL)	Configure la logique des signaux numériques pour la sortie de l'alarme de pompage	N.O./N.F.	N.F.
NO7 (Relais programmable)	Configuration	Configure la sortie du relais programmable NO7	État vie unité /Alarme température eau /Alarme basse pression entrée /Alerte basse pression entrée /Alerte manque d'eau /Alerte entretien pompe /État pompe /Alerte basse température rack	État de vie de l'unité
	Logique relais	Configure la logique des signaux du relais programm, NO7	N.O./N.F.	N.O.

LOGIQUES D'ENTRES Activation de la pompe (PEN) : N.C. BD Logique d'artisse d'abienne d'écurrence (ROAL) : N.C. Logique d'artisse d'abienne de suite d'une (N.I.) : N.C. LOGIQUES DE SORTIE Logique de sortie d'abienne (AI) : N.C. NOT (RELAYS PROGRAMMABLE)

Fig. 8.e

Exclusion

Cette fonction permet d'exclure une ou plusieurs zones du système pour les opérations de maintenance. Dans ce cas, le système continuera à fonctionner avec les zones restantes.

Remarque : s'assurer que des vannes d'arrêt manuelles soient présentes sur les lignes d'eau des zones à exclure.

Parcours : Menu > Paramétrage > Système > Fonctions > Exclusion

Fonctionnalités	Visualisation écran Description	ion Plage Par défaut
	Exclusion zones 1:12 Définit les zones à exclure (zones 1:12)(actif uniquement dans les systèmes multizone)		On/Off Off

EXCLUSION DE ZONES Formul d'envicure une corte du système. La système confissera a fonctionner sont never comme des zones exclusifs. No modifier pas de contourue hydroisoquiem les zones exclusifs. Excluite 1 - ZONE 1 Excluite 2 - ZONE 2

Fig. 8.f

Type de rack

Pour son système de distribution, humiFog Multizone Touch peut monter deux différents types de rack : standard (RH*00*****) ou avec vannes à distance (RH*EO*****).

Choisir le type de rack en fonction de la solution installée. Il existe un seul type de rack pour toutes les zones du système de distribution.

Parcours : Menu -> Paramétrage -> Système -> Fonctions -> Rack

Fonctionnalités Visualisation écran Description Plage Par défaut
Configuration du rack	Type de rack Régler le type de rack Standard/Vannes à	distance	Standard

EXCLUSION BACK AUTRES CONFIGURATION DU RACK Type 60 rack : Standard

Fig. 8.g

Autres fonctions

Élimination des débris

L'élimination des débris est une fonction utile pour tenter d'éliminer les débris qui pourraient se déposer à l'intérieur des électrovannes pendant le fonctionnement, les empêchant de s'ouvrir/se fermer correctement.

Cette fonction est activée lorsque la machine détecte une alerte pour basse pression de sortie (HP).

Délai de démarrage de la pompe

En ce qui concerne le délai de démarrage de la pompe, le paramètre est destiné à garantir que l'ouverture anticipée de la vanne de remplissage de l'armoire alimente la pompe en eau avant qu'elle ne démarre, afin qu'elle fonctionne dans des conditions de travail correctes.

Durée de purge de la pompe

La durée de purge de la pompe représente la durée de la procédure après laquelle la purge peut être déclarée exécutée. Si la valeur par défaut (60 s) n'est pas suffisante, le paramètre doit être augmenté jusqu'à ce qu'un débordement de l'eau de la vanne de purge soit détecté.

Remplissage de la pompe

Le remplissage de la pompe est une fonction qui assure le bon fonctionnement de la pompe oil-free lubrifiée à l'eau si le remplissage du système de distribution est désactivé. Suite à une alarme de basse pression d'entrée ou, en général, lors de la mise en marche de la machine, le premier redémarrage de la pompe ne serait en effet pas garanti en présence d'eau sans l'exécution d'un remplissage. C'est dans ce cas qu'un remplissage uniquement du circuit de la pompe est forcé, dont le temps programmable ne doit pas garantir le remplissage complet du système de distribution mais seulement la section hydraulique qui alimente la pompe et lui permet de travailler en toute sécurité.

Parcours : Menu > Paramétrage > Système > Fonctions > Autre

Fonctionnalités Visualisation écran Description Plage Par défaut
Chattering Nombre cycles délimination débris		Réglage nombre de cycles d'élimination des débris 01:10 s
Gestion pompe Retard	démarrage pompe Délai de dé	marrage de la pompe par rapport à l'ouverture de la vanne de chargement de l'armoire	10:60 s 10 s
	Durée purge air de la pompe	Durée de purge de la pompe avant confirmation de la procédure	40:120 s 60 s
	Durée remplissage pompe	Durée de remplissage de la pompe (valable uniquement si la fonction de remplissage du système de distribution est désactivée)	1:60 min	1 min

Nombres cycles élamination débrite: 5 GESTION POMPE Retard démarrage pompe: 10s Durée purge air de la pompe: 60s Durée remplissage pompe: 1 més

Fig. 8.h

Parcours : Menu > Paramétrage > Système > Fonctions > Autre

Fonction.	Visualisation écran	Description	Plage	Par défaut
Élimination des débris		La fonction est active par défaut et permet des cycles rapides d'ouverture/fermeture d'une seconde des électrovannes N.O. (sauf drain cabinet).
	Nombre cycles élimination débris	Réglage nombre de cycles d'élimination des débris	1÷10	5

8.2.2 Backup et rotation

Dans certaines applications critiques, où le contrôle de l'humidité relative est très important, il peut être fondamental d'avoir une unité de sauvegarde en cas de mauvais fonctionnement de l'unité principale.

Une deuxième unité de secours peut être utile en cas de dysfonctionnement de l'unité principale, pour les applications qui nécessitent un service continu de contrôle de l'humidité.

• Appuyer sur = Menu.
  • Appuyer sur Paramétrage (voir par. 8.1).
  • Appuyer sur Système.
  • Appuyer sur 📍 Sauvegarde & rotation.

Dans ce masque, il est possible d'activer les backups, de définir le temps de rotation de la pompe et le type d'unité.

Parcours : Menu > Paramétrage > Système > Sauvegarde & rotation

Fonctionnalités Visuaïlisation écran Description Plage Par défaut
Configuration sauve-garde & rotation	Activation sauvegarde Active/désactive la fonction de backup On/Off Off
	Type unité Définit le type d'armoire.Le type d'armoire définit la priorité de l'unité qui tentera de démarrer en premier lorsque les machines sont alimentées simultanément.Après l'alimentation, il n'y a pas de différence opérationnelle entre les deux appareils.(actif uniquement si le backup est activé)	Main/Se-ondary	Principal
	Activer rotation Active/désactive la fonction de rotation entre les unités de backup(actif uniquement si le backup est activé)	On/Off On
	Temps rotation Règle le temps de rotation entre les stations de pompage.(actif uniquement si le backup et la rotation sont activés)	1÷24 heures 8	heures

CONSTRUCTION SAUVÉGABLE ET ROTATION Visailliez vous assurer que le type d'unité de sauvroparte ont coûvère avec a valeur de l'autre unité de sauvroparte. Activiser la sauvroparte Type d'unité Primaire Activiser la rotation

Fig. 8.j

8.2.3 BMS

L'humidificateur peut être connecté à un réseau de supervision (BMS) série ou Ethernet. Les protocoles normalement supportés par l'unité sont ModBus et Bacnet.

Remarque : Dans le cas du protocole BACnet, une seule instance est disponible, il ne sera donc pas possible d'activer BACnet simultanément sur le port BMS et le port Ethernet.

• Appuyer sur = Menu.
  • Appuyer sur 📋 Paramétrage (voir par. 8.1).
  • Appuyer sur Système.
• Appuyer sur ◎ BMS.

Canal 1
Parcours : Menu > Paramétrage > Système > BMS > Canal 1

Fonctionnalités	Visualisation écran	Description	Plage	Par défaut
	Activation du canal	Active/désactive le canal de communication sélectionné	On/Off	Off
	Type canal	Définit les modes de fonctionnement du canal (actif uniquement avec le canal activé)	Superviseur Superviseur + Régulateur	Superviseur
	Sélection protocole + port	Définit le type de protocole de communication et le port respectif (actif uniquement avec le canal activé)	ModBus BMS / ModBus ETH / Bacnet BMS / Bacnet ETH	ModBus BMS
	Activer alarme superviseur hors ligne	Active/désactive l'alarme qui signale la supervision hors ligne (actif uniquement si le Type canal est réglé sur Superviseur + Régulateur)	On/Off	On
	Retard alarme	Définit le temps de retard pour l'activation de l'alarme (actif uniquement si le Type canal est réglé sur Superviseur + Régulateur)	1÷999 sec	180 s
Modalité de contrôle	Zones 1:12	Indique la zone dans laquelle il faut régler le mode de réglage à partir du canal de supervision	AucunSeulement réglage On-Off + RéglageSeulement On-Off	Aucun

Canal 2

Parcours : Menu > Paramétrage > Système > BMS > Canal 2

Fonctionnal. Visualisation écran Description Plage Par défaut
	Activation du canal Active/dés active le canal de communication sélectionné On/Off Off
	Type canal Définit les modes de fonctionnement du canal(actif uniquement avec le canal activé)		SuperviseurSuperviseur + Régulateur	Superviseur
	Sélection protocole + port Définit le type de protocole de communication et le port respectif(actif uniquement avec le canal activé)		ModBus BMS /ModBus ETH /Bacnet BMS /Bacnet ETH I	ModBus BMS
	Activer alarme superviseur hors ligne	Active/désactive l'alarme qui signale la supervision hors ligne(active uniquement si le Type de canal est défini comme Superviseur + Régulateur).	On/Off On
	Retard alarme Configure le déai d'activation de l'alarme (activé uniquement si le Type de canal est configuré sur Superviseur + Régulateur)		1÷999 sec 180 s
Modalité de contrôle	Zones 1:12 Indique la zone dans laquelle il faut régler le mode de réglage à partir du canal de supervision		AucunSeulement réglageOn-Off + RéglageSeulement On-Off	Aucun

Canal 3

Parcours : Menu > Paramétrage > Système > BMS > Canal 3

Fonctionnal.	Sualisation écran Description	Plage	Par défaut
	Activation du canal	Active/désactive le canal de communication sélectionné	On/Off	Off
	Type canal Définit les modes de fonctionnement du canal(actif uniquement avec le canal activé)		SuperviseurSuperviseur + Régulateur	Superviseur
	Sélection protocole + port Définit le type de protocole de communication et le port respectif (actif uniquement avec le canal activé)		ModBus BMS /ModBus ETH /Bacnet BMS /Bacnet ETH	ModBus BMS
	Activer alarmesupervision hors ligne	Active/désactive l’alarme qui signale la supervision hors ligne(active uniquement si le Type de canal est défini comme Superviseur + Régulateur).	On/Off	On
	Retard alarme Configure le déai d’activation de l’alarme (activé uniquementsi le Type de canal est configuré sur Superviseur + Régulateur)		1÷999 sec	180 s
Modalité de contrôle	Zones 1:12 Indique la zone dans laquelle il faut régler le mode de réglageà partir du canal de supervision		AucunSeulement réglageOn-Off + RéglageSeulement On-Off	Aucun

Autiver le carat ? Page de carat Superviseur + clogulat. Sélection du protocole - port Modine EMS Autiver l'abienne hors ligne du supérieur Date d'année 180 s MODE DE REGULATION

Fig. 8.k

Configuration ports

Remarque : les paramètres de configuration doivent être fournis par l'administrateur du réseau local.

Parcours : Menu > Paramétrage > Système > BMS > Config. port

Fonctionnalités	Visualis. écran	Description	Plage	Par défaut
Port Ethernet		Paramètres de connexion Ethernet de l'unité
	DHCP		On/Off	Off
	IP	Adresse IP de l'unité		192.168.1.1
	Masque	Subnet mask		255.255.255.0
	Gateway			0.0.0.0
	DNS			0.0.0.0
	Mise à jour	Après avoir modifié les paramètres, il est possible de lancer la mise à jour de l'adresse IP.	On/Off	Off
Port BMS		Paramètres de connexion BMS de l'unité
	Adresse		0÷247	1
	Baudrate		1200/2400/48009600/19200/3840057600/76800/115200/375000	19200
	Stop bit		1/2 2
	Parité		AucunPairsImpairs	Aucun
Configuration MS/TP BACnet	Adresse station		0÷127	0
	Maxi maître		0÷127	127
	Frame max		5÷25	10
Configuration MS/TP BACnet	Instance dispositif		0÷4194302	77000

PORT ETHERNET DHCP: IP: 10.10.10.058 Mask: 206.355.200.0 Gateway: 10.10.10.1 DNS: 10.0.4.101

Fig. 8.1

Service de monitorage

La pause du système de surveillance permet aux dispositifs de surveillance de gérer leur propre consentement au fonctionnement de l'unité (station de pompage). L'unité en pause n'est pas autorisée à fonctionner dans le système.

Remarque : si l'unité en pause est la station de pompage, alors l'ensemble du système ne peut pas produire.

Si nécessaire, la pause commandée par le service de monitorage peut être éludée en mode local: l'opérateur peut agir sur la commande locale pour activer la production (bien que l'unité soit en pause commandée par le service de monitorage) en activant le paramètre Bypass pause unité. Afin d'éviter d'oublier d'activer le by-pass de la pause, une temporisation (qui peut être réglée) a été incluse pour que le by-pass soit automatiquement enlevé suite à un certain temps.

Parcours : Menu > Paramétrage > Système > BMS > Service de monit.

Fonctionn. Visualisation écran Description Plage Par déf.
Service de monitorage		Paramètres relatifs à la pause du service de monitorage.
	État pause unité Affiche l'état du bypass pause unité par le service de monitorage. On/Off
	Bypass pause unité Active/désactive le bypass pause par le service de monitorage. L'activation du bypass est signalée par une notification indiquant l'état de la minuterie pour la réinitialisation du bypass.	On/Off Off
	Délai réinit, by-pass pause unité	Définit le retard pour la désactivation du bypass pause unité par le service de monitorage. 1+9	99 heures	2 heures

Le sous-menu Initialisation offre une autre voie d'accès au logiciel assistant du système et permet d'enregistrer la configuration réglée.

• Appuyer sur = Menu.
  • Appuyer sur 📋 Paramétrage (voir par. 8.1).
• Appuyer sur Système
• Appuyer sur ⚡ Initialisé.

Sauvegarde/téléchargement de la configuration du système

Une bonne règle à suivre consiste à enregistrer la configuration du système après sa mise en service ou au moins lorsque le système est en service, afin de pouvoir s'en servir à nouveau, le cas échéant.

En cas de remplacement de l'une des commandes (station de pompage/zone), il faut à nouveau sauvegarder la configuration du système suite à la configuration de la nouvelle commande.

Remarque: veiller à effectuer les opérations de sauvegarde/téléchargement de la configuration de système lorsque toutes les zones sont en ligne.

Parcours : Menu > Paramétrage -> Système -> Initialisé -> Enregistrer config.

Fonction.	Visualisation écran	Description	Plage	Par déf.
Enregistrer la configuration	Date dernière sauvegarde	Afficher la date et l'heure de la dernière sauvegarde de configuration du système
	Sauvegarde la configuration système?	Commander la sauvegarde de la configuration du système	Oui/Non	Non
	STATUT	Afficher le résultat de l'opération (unique, suite à la commande de sauvegarde)
Charger la configuration	Date dernier chargement	Afficher la date et l'heure du dernier téléchargement de configuration du système
	Charger la configuration système ?	Commander le téléchargement de la configuration du système	Oui/Non	Non
	STATUT	Afficher le résultat de l'opération (unique, suite à la commande de sauvegarde)

ENREGISTRER LA CONFIGURATION Date derrière savuegarde: 12/02/28 10-22 Sauvegarde la configuration système? CHARGER LA CONFIGURATION Date derrière chargement: 12/02/28 10-22 Charger la configuration système?

Fig. 8.n

8.3 Pompe

Le menu Système n'est activé que sur le terminal utilisateur humiFog Multizone Touch (il n'est pas activé sur les tableaux de zone). Dans ce sous-menu, il est possible d'activer le fonctionnement en mode manuel de la pompe et de définir les paramètres correspondants.

• Appuyer sur = Menu.
• Appuyer sur 📋 Paramétrage (voir par. 8.1).
• Appuyer sur Pompe.

Parcours : Menu > Paramétrage > Pompe > Mode manuel

Fonctionnalités Visua	lisation écran Description Plage Par défaut
Mode manuel Mode manuel Appuyer sur cette touche pour activer le mode manuel.		On/Off Off
		Appuyer sur Mode manuel pour entrer dans le tableau synoptique de commande de la pompe.
		Étalonnage bypass Définit les paramètres et active l'étalonnage du bypass(actif uniquement avec la pompe en mode manuel)

8.3.1 Mode manuel

Quand on accède au mode manuel, sur l'écran apparaît un masque illustrant le tableau synoptique de commande de la station de pompage.

Fig. 8.0

Réf. Description

1	Circuit de fonctionnement de la pompe
2	Réglage vitesse inverseur (VFD)
3	Commandes sorties numériques
4	Visualisation lecture entrées numériques

Circuit de fonctionnement de la pompe

Cette section du tableau synoptique de commande montre, sous forme de schéma, le circuit du fonctionnement interne de la station de pompage. Il est possible de modifier l'état des électrovannes (par exemple, pour un essai) en appuyant sur les icônes qui les représentent.

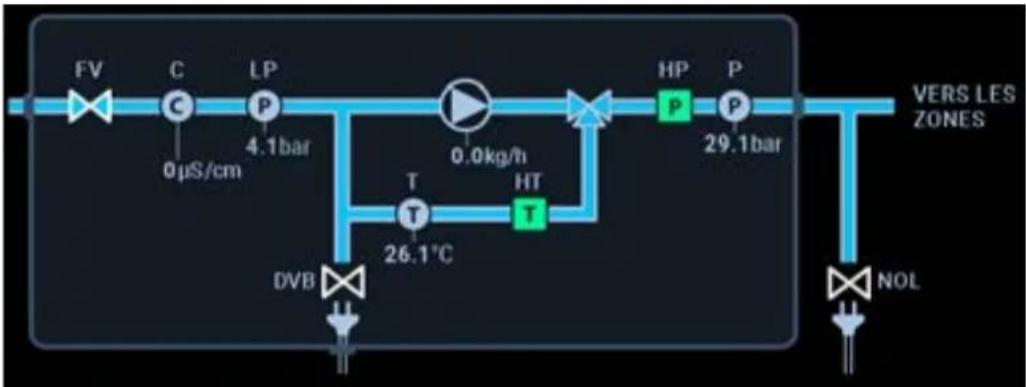

Fig. 8.p

Composant Icône État Description

Électrovanne			Absence de débit	FV : vanne de remplissage armoireDVB : vanne de vidange armoireNOL : vanne de vidange ligne
			Débit présent
Capteur de pression				LP : capteur de basse pression à l'entréeHP : capteur de haute pression à la sortie
Pressostat				HP : capteur de haute pression à la sortie
Capteur de conductivité				C : capteur de conductivité électrique à l'entrée
Capteur de Température				T : capteur de température
				HT : capteur de température élevée
Pompe				Pompe de l'armoire

Tab. 8.a

Sorties numériques

Cette section du synoptique de contrôle permet de commander les sorties numériques de la station de pompage manuellement.

Composant Icône État Description

État NO7 (PUMP)			Auto Ouvert	Active/désactive la sortie numérique pompe(actif uniquement avec la pompe en mode manuel)
			Fermé
Alarme (AL)			Auto Ouvert	Active/désactive la sortie numérique alarme(actif uniquement avec la pompe en mode manuel)
			Fermé

Tab. 8.b

Entrées numériques

Cette section du synoptique de contrôle permet de visualiser les valeurs relatives aux entrées numériques de la station de pompage.

Icône État Composants du système

	Ouvert	HP : Pressostat haute pressionHT : Thermostat eauPEN : Activation de la production d'eauROAL : État du système d'osmose inverseWL : État du capteur d'inondationVFD-MB : Statut de l'inverseur
	Fermé

8.3.2 Étalonnage bypass

Dans ce masque, il est possible de configurer les paramètres d'étalonnage du bypass

Parcours : Menu > Paramétrage > Pompe > Mode manuel > Étalonnage du bypass

Fonctionnalités Visualisation écran Description Plage Par défaut

	Active le remplissage avant l'étalonnage	Active/désactive le remplissage avant l'étalonnage du bypass (actif uniquement avec la pompe en mode manuel)	On/Off On
	Durée remplissage étal. bypass	Règle la durée de remplissage (activé uniquement si l'option Activer remplissage pré-étalonnage est activée)	1÷60 min 1 min
	Démarre l'étalonnage du bypass	Lance la procédure d'étalonnage du bypass(actif uniquement avec la pompe en mode manuel)	On/Off Off
Étalonnage bypass	Pression Afficher la lecture de la pression en refoulement(actif uniquement lorsque Début étalonnage bypass est activé)
	Débit Montre la lecture du débit actuel(actif uniquement lorsque Début étalonnage bypass est activé)
	Commandes EV NC remplissage zone	Commande l'électrovanne de remplissage des étapes de la zone(actif uniquement lorsque Début étalonnage bypass est activé)	AutoFermé (24 V)Ouvert (0 V)	Auto

Activir le température avant Télalancage : Point de convigne d'élalancage : 120.0 kg/h Tempre de température d'élalancage de contourément : 1 min Érbitement Télalancage du Bypass CALIBRAGE DU BYPASS Precision 29.15er

Fig. 8.q

8.3.3 Purge air de la pompe

La procédure de purge de la pompe peut être activée dans ce masque.

La purge de la pompe assure le remplissage de la pompe après son entretien et est une opération obligatoire lorsque l'avertissement de demande de purge de la pompe est actif.

Pour plus de détails, voir le paragraphe 6.5.

Parcours : Menu > Paramétrage > Pompe > Mode manuel > Purge air de la pompe

Fonctionnalités Visualisation écran Description Plage Par défaut

	Démarrage procédure purge d'air	Active/désactive la purge de la pompe Oui/Non Non
	Pression (LP)	Affiche la lecture de la pression en entrée
	Compte à rebours	Montre le compte à rebours au terme duquel la procédure peut être confirmée ou répétée après son exécution.
	État	Montre l'état du système

PRESO AIR DE LA PRAPPT 14/06/23 13:54 Démarage procédure purge d'air: Presension LP: 4.15ms

Fig. 8.r

8.3.4 Mise à jour du logiciel du contrôleur c.pco (station de pompage)

Carel publie régulièrement des mises à jour logicielles du contrôleur pour l'amélioration ou l'intégration de nouvelles fonctions. La dernière version du logiciel et la description des nouvelles fonctions disponibles peuvent être téléchargées sur le site ksa.carel.com.

Le paquet de mise à jour logicielle éventuellement téléchargé au format .zip, une fois décomprimé contient trois fichiers. Le même paquet permet de mettre à jour aussi bien le contrôleur de la station de pompage que les contrôleurs des zones présentes dans le système.

La mise à jour du contrôleur de la station de pompage et celle des contrôleurs de zone se produisent selon des opérations et modalités différentes.

Il est indispensable de copier les trois fichiers sur une clé USB (de type A 2.0 ou supérieure - formatée avec le fichier système FAT32) à l'intérieur d'un dossier intitulé « UPGRADE ».

Ensuite, suivre la procédure suivante de mise à jour :

Étape 1

Utiliser la clé fournie pour ouvrir le panneau (8 - Fig. 8.r) et accéder au tableau électrique.

Retirer le cache (9 - Fig. 8.s) et introduire la clé USB dans le port USB type A (10 - Fig. 8.s).

Effectuer la procédure d'accès à la section mise à jour à l'intérieur des paramètres de la pompe via l'écran pGDx.

Parcours : Menu > Paramétrage > Pompe > Initialisé > Mise à jour software

Fonctionnalités	Visualisation écran Description	Plage Par défaut
	Mettre à jour l'application logicielle	Active/Désactive la mise à jour logicielle du contrôleur Oui/Non Non

MODEL: C:\WINDOWS EXPORT PARAM IMPORT PARAM ITEM MODE & JOHN SOFTWARE Mettore à jour l'applifications logéchelle

Fig. 8.u

Étape 4

Activer la mise à jour du logiciel et le message suivant s'affichera, auquel répondre en procédant à l'opération :

MISE À NIVEAU DU LOGICIEL Veuillez connecter la c6E USB pour mettre à jour le logiciel annuler CONTINUER

Fig. 8.v

Une fois la procédure lancée, la mise à jour comprend trois phases : enregistrement des paramètres courants, téléchargement du logiciel et téléchargement des paramètres auparavant enregistrés. De cette manière la mise à jour n'altère pas la configuration courante du système, lequel se retrouve ensuite dans les mêmes conditions qu'avant cette opération.

suavegarde paramètres 25%

Fig. 8.w

mise à jour de l'application

Fig. 8.x

Chargement paramètres 100%

Fig. 8.y

Si au contraire la clé n'a pas été correctement introduite ou si les fichiers qu'elle contient ne sont pas archivés comme indiqué ci-dessus, la mise à jour ne sera pas effectuée et un message d'erreur s'affichera.

Voici une liste des erreurs possibles lors de l'exécution de la mise à jour :

• Nom de fichier non valide
• Accès disque
• Accès fichier
• Erreur d'E/S fichier
• Fichier non valide
  – Valeur non valide
• Mémoire tampon trop petite
• Fichier vide

• Paramètre de temps non valide

• Module occupé
  – L'enregistreur ne fonctionne pas

• L'exportation du journal a échoué
• Fonction indisponible
• Erreur Cfg API
• Valeur non valide
• Erreur inconnue

MASCÈS D'OU-05 CERIAND INDUARE AMOUNT VOLUME OPEN MASCÈS & L'OU CONTIN MÉGUE Accès disque

Fig. 8.z

8.4 Zones

Dans ce menu, il est possible de régler les paramètres de fonctionnement correspondant aux différentes zones du système.

Remarque : Les paramètres suivants affichés changent en fonction de la logique de régulation définie.

8.4.1 Régulateur

• Appuyer sur Menu.
• Appuyer sur Paramétrage (voir par. 8.1).
  • Appuyer sur Zones.
• Appuyer sur ≠ Régulateur.

Remarque : sélectionner l'option souhaitée en fonction des caractéristiques spécifiques du système installé.

Parcours : Menu > Paramétrage > Zones > Régulateur

Fonctionnalités	Visualisation écran Description Plage Par défaut
Régulateur Type de régulation Configure le type de régulation.Les options disponibles varient en fonction du type d'application défini, comme le montre le tableau ci-dessous (Tab. 8.c).
	Logique de régulation Configure la logique du type de régulation. (la disponibilité de cette fonction varie en fonction du Type de régulation configuré)	Proportionnel / Proportionnel + Intégrale	Proportionnel

Type de régulation Type application

Humidité (sonde simple) AHU / Environnement
Signal ext + limite temp.	AHU
Signal ext + limite humidité	AHU
Signal proportion, ext	AHU / Environnement
Signal ON/OFF + limite température	AHU
Signal ON/OFF + limite d'humidité	AHU
Signal ON/OFF	AI IU / Environnement
Température point rosée + limite humidité	AHU
Température point rosée	AHU / Environnement
Régulation superviseur	AHU / Environnement
Température + limite humidité	AHU
Température + limite température	AI IU
Température (sonde simple)	AI IU / Environnement
Humidité + limite température	AHU
Humidité + limite humidité	AHU
Deux sondes température + limite humidité	Environnement
Deux sondes humidité	Environnement
Deux sondes température	Environnement
Trois sondes humidité	Environnement
Trois sondes température	Environnement
	Tab. 8.c

Remarque : configurer les valeurs des paramètres en fonction des caractéristiques des sondes présentes et des caracté- ristiques spécifiques du système installé.

Parcours : Menu > Paramétrage > Zones > Régulateur

Fonctionnalités Visualis, écran Description Plage Par déf.
Configuration - Sonde principale d'humidité (U6)	Type Définit le type de sonde 0..10V - 4..20mA		-0..20mA - 0..1V - 2..10V - NTC	0..10V
	Min. Définit la valeur minimale lisible par la sonde 0÷100% rh 0% rh
	Max. Définit la valeur maximale lisible par la sonde 0÷100% rh 100% rh
	Offset Définit la valeur d'offset pour compenser d'éventuelles lectures imprécises -999,9÷999,9 0
	Activer alarme Active/désactive l'alarme qui signale d'éventuels défauts de la sonde		On/Off	On
	Retard Définit le délai avec lequel l'alarme est activée après la détection d'un dysfonctionnement		0÷9999 sec 30 s
Configuration - Sonde principale temp. (U6)	Type Définit le type de sonde 0..10V - 4..20mA		-0..20mA - 0..1V - 2..10V - NTC	0..10V
	Min. Définit la valeur minimale lisible par la sonde -999,9÷999,9 °C -20 °C
	Max. Définit la valeur maximale lisible par la sonde -999,9÷999,9 °C -70 °C
	Offset Définit la valeur d'offset pour compenser d'éventuelles lectures imprécises -999,9÷999,9 0
	Activer alarme Active/désactive l'alarme qui signale d'éventuels défauts de la sonde		On/Off	On
	Retard Définit le délai avec lequel l'alarme es activée après la détection d'un dysfonctionnement		0÷9999 sec 30 s
Configuration - Sonde principale ext. (U6)	Type Définit le type de sonde 0..10V - 4..20mA		-0..20mA - 0..1V - 2..10V - NTC	0..10V
	Min. Définit la valeur minimale lisible par la sonde 0÷100% 0%
	Max. Définit la valeur maximale lisible par la sonde 0÷100% 100%
	Offset Définit la valeur d'offset pour compenser d'éventuelles lectures imprécises -999,9÷999,9 0
	Activer alarme Active/désactive l'alarme qui signale d'éventuels défauts de la sonde		On/Off	On
	Retard Définit le délai avec lequel l'alarme is activée après la détection d'un dysfonctionnement		0÷9999 sec 30 s
Configuration - Sonde principale signal num.	Logique Configure la logique des signaux numériques de la sonde principale.		N.O./N.F.	N.O.
Configuration - Limite/2" humid. (U7)	Type Définit le type de sonde 0..10V - 4..20mA		-0..20mA - 0..1V - 2..10V - NTC	0..10V
	Min. Définit la valeur minimale lisible par la sonde 0÷100% rh 0% rh
	Max. Définit la valeur maximalle lisible par la sonde 0÷100% rh 100% rh
	Offset Définit la valeur d'offset pour compenser d'éventuelles lectures imprécises -999,9÷999,9 0
	Activer alarme Active/désactive l'alarme qui signale d'éventuels défauts de la sonde		On/Off
	Retard Définit le délai avec lequel l'alarme est activée après la détection d'un dysfonctionnement		0÷9999 sec 30 s
Configuration - Limite/2" temp. (U7)	Type Définit le type de sonde 0..10V - 4..20mA		-0..20mA - 0..1V - 2..10V - NTC	0..10V
	Min. Définit la valeur minimale lisible par la sonde -999,9÷999,9 °C -20 °C
	max. Définit la valeur maximalle lisible par la sonde -999,9÷999,9 °C -70 °C
	Offset Définit la valeur d'offset pour compenser d'éventuelles lectures imprécises -999,9÷999,9 0
	Activer alarme Active/désactive l'alarme qui signale d'éventuels défauts de la sonde	On/Off	On
	Retard Définit le délai avec lequel l'alarme est activée après la détection d'un dysfonctionnement		0÷9999 sec 30 s
Configuration - Troisième sonde humid. (U8)	Type Définit le type de sonde 0..10V - 4..20mA		-0..20mA - 0..1V - 2..10V - NTC	0..10V
	Min. Définit la valeur minimale lisible par la sonde 0÷100% rh 0% rh
	Max. Définit la valeur maximalle lisible par la sonde 0÷100% rh 100% rh
	Offset Définit la valeur d'offset pour compenser d'éventuelles lectures imprécises -999,9÷999,9 0
	Activer alarme Active/désactive l'alarme qui signale d'éventuels défauts de la sonde		On/If	On
	Retard Définit le délai avec lequel l'alarme est activée après la détection d'un dysfonctionnement		0÷9999 sec 30 s
Configuration - Troisième sonde temp. (U8)	Type Définit le type de sonde 0..10V - 4..20mA		-0..20mA - 0..1V - 2..10V - NTC	0..10V
	Min. Définit la valeur minimale lisible par la sonde -999,9÷999,9 °C -20 °C
	MAX. Définit la valeur maximalle lisible par la sonde -999,9÷999,9 °C -70 °C
	Offset Définit la valeur d'offset pour compenser d'éventuelles lectures imprécises -999,9÷999,9 0
	Activer alarme Active/désactive l'alarme qui signale d'éventuelles défauts de la sonde		On/Off	On
	Retard Définit le délai avec lequel l'alarme est activée après la détection d'un dysfonctionnement		0÷9999 sec 30 s
Contrôle - 2 sondes	Poids sonde 1 Définit l'importance (poids) de la sonde 1 pour le calcul de la valeur		0÷100 %	50 %
	Poids sonde 2 Définit l'importance (poids) de la sonde 2 pour le calcul de la valeur		0÷100 %	50 %
Contrôle - 3 sondes	Poids sonde 1 Définit l'importance (poids) de la sonde 1 pour le calcul de la valeur		0÷100 %	33 %
	Poids sonde 2 Définit l'importance (poids) de la sonde 2 pour le calcul de la valeur		0÷100 %	33 %
	Poids sonde 3 Définit l'importance (poids) de la sonde 3 pour le calcul de la valeur		0÷100 %	33 %
Configuration - Sonde principale ext. (U6) Régulateur	Hystérésis Définit l'hystérésis d'activation relative à la régulation proportionnelle		0,5÷100 % rh	5 %
Contrôle - Régulation de modulation humid.	Point de consigne Définit le point de consigne de la régulation modulante		0÷100 % rh	50,0% rh
	Différentiel Définit le différentiel pour la régulation modulante		0÷100 % rh	3% rh
Contrôle - Régulation de modulation temp.	Point de consigne Définit le point de consigne de la régulation modulante		0÷100 °C	25 °C
	Différentiel Définit le différentiel pour la régulation modulante		0÷100 °C	5 °C
Contrôle - Sonde limite humid.	Point de consigne Définit le point de consigne de la régulation proportionnelle de la sonde limite		0÷100 % rh	20% rh
	Différentiel Définit le différentiel de la régulation proportionnelle de la sonde limite		0÷100 % rh	5% rh
Contrôle - Sonde limite temp.	Point de consigne Définit le point de consigne de la régulation proportionnelle de la sonde limite		0÷100 °C	25 °C
	Différentiel Définit le différentiel de la régulation proportionnelle de la sonde limite		0÷100 °C	5 °C
Contrôle - Gamme de produc-tion	Production minimum Définit la valeur minimale de production en pourcentage		0÷100 %
	Limite actuelle Affiche la valeur de production correspondante en kg/h
	Production maximale Définit la valeur minimale de production en pourcentage		0÷100 %	100 %
	Limite actuelle Affiche la valeur de production correspondante en kg/h

8.4.2 Fonctions

• Appuyer sur menu.
• Appuyer sur 📋 Paramétrage (voir par. 8.1).
• Appuyer sur Zones.
• Appuyer sur ⚙ Fonctions.

Pressure relief

Pendant la phase de fermeture des étapes, afin d'abaisser rapidement leur pression et d'éviter ainsi des égouttements indésirables, les vannes N.O. des étapes en fermeture sont momentanément ouvertes. Le temps d'ouverture des vannes N.O. doit être sélectionné lors de la mise en service, en veillant à ce qu'il n'y ait pas d'égouttements lors de la fermeture des étapes, en vidangeant le moins d'eau possible.

Parcours : Menu > Paramétrage > Zones > Limitation de pression

Fonctionnalités Visualisation écran Description Plage Par défaut
Pressure relief (type de régulation configuré sur AHU)	Durée Définit la durée de la pressure relief du rack 0÷30 sec 1 s
Pressure relief (type de régulation configuré sur Environnement)	Étapes 1:6 -> temps Définit la durée de la pressure relief des étapes individuelles	0÷30 sec 2 s

FUNCTIONS BASILIS DE PRESSION COMEX BACK LOGOPEUS AUTRES INJECTION ETRIFS RELIEF PRESSION Durée: 1.0 s

1 - ZONE 1 Dature de Presseurs LONGSUE LIS AUTRES MOZZON ÉTAUXE Étape 1 → heure 2.0s Étape 2 → heure 2.0s

Fig. 8.aa

Sonde température sur le rack

Il est possible d'installer une sonde de température juste avant le système de distribution afin de s'assurer que la température de préchauffage est optimale pour l'absorption correcte de l'eau atomisée.

Parcours : Menu > Paramétrage > Zones > Sonde rack

Fonctionnalités Visualis. écran Description			Plage	Par déf.
Sonde température rack	Active sonde température rack	Active/Désactive la sonde de température du rack (activation possible uniquement si le Type de régulation est configuré sur AHU)		On/Off	Off
	Type	Définit le type de sonde		0..10V - 4..20mA- 0..20mA - 0..1V - 2..10V NTC	0..10V
	Min.	Définit la valeur minimale lisible par la sonde		-999.9÷999.9 °C	-20 °C
	Max.	Définit la valeur maximale lisible par la sonde		-999.9÷999.9 °C	70 °C
	Offset	Définit la valeur d'offset pour compenser déventuelles lectures imprécises		-999.9÷999.9 °C	0 °C
	Activer réduction production	Active la réduction de la production si la température dans la zone d'atomisation descend en dessous du point de consigne. La réduction est proportionnelle à l'écart par rapport à la température idéale d'atomisation. (actif uniquement avec la sonde de température du rack activée)		On/Off	Off
	Point de consigne	Représente la température minimale conseillée pour l'atomisation. (actif uniquement lorsque la réduction de la production est activée)		5÷50 °C	20 °C
	Bande proportionnelle	Je définis un intervalle de modulation dans lequel la production sera modulée. En dessous de cet intervalle, la production atteint un minimum. Au-delà de cet intervalle, la production standard reprend. (actif uniquement lorsque la réduction de la production est activée)		0,5÷10 °C	5 °C
	Type de notification	Représente la température minimale conseillée pour l'atomisation		Notification/Alerte	Notific.
	Différentiel	Définit un intervalle au-delà duquel le message d'alerte disparaît.		0,5÷10 °C	2 °C
	Seuil fin alerte	Affiche le seuil de fin du message d'alarme en fonction des paramètres de la sonde configurés.

SONDE DE TEMPERATURE DE RACK Utiliser la sonde de température du rack Type NTC Penmettre la réduction de la production Type d'avis : Notification

Fig. 8.ab

Logique I/O

Parcours : Menu > Paramétrace > Zones > Logique Entrées/Sorties

Fonctionnalités Visualisation écran Description Plage Par déf.
Entrées numériques	Logique activation rack (RACKEN)	Définit la logique de fonctionn. du circuit d'activation du rack N.O./N.F.
	Logique fluxostat (FLUX) Définit la logique de fonctionnement du fluxostat N.O./N.F. N.F.
Sorties numériq.	Logique état zone (ZONES) Définit la logique de fonctionnement de l'état des zones N.O./N.F. N.F.
	Logique état alarme (AL)	Définit la logique de fonctionnement de l'état d'alarme	N.O./N.F.	N.F.
NO7 (relais programmable)	Configuration	Configure la sortie du relais programmable NO7	Etat de vie / Alerte température basse du rack	Etat de vie
	Logique relais	Configure la logique des signaux du relais programmable NO7	N.O./N.F.	N.O.

FUNCTIONS PRODUCE 1549 7 - ZONE 3 BAJSE DE PRECISION SÔNE BACK ESSOARE T/S AUTRES MOTATUM ETAGES ENTREES NUMÉRIQUES Logique d'activation du rack (RACKEN) : N.C. Logique de RONSTAT (FLUX) : N.C. SORTIES NUMÉRIQUES Logique d'état de zone (ZONE) : N.C. L'éléUX D'ÉTANT (20%) : N.P.

Fig. 8.ac

Autres fonctions

Parcours : Menu > Paramétrage > Zones > Autre

Fonctionnalités	Visualisation écran	Description	Plage	Par défaut
	Retard alarme sonde régulateur humidité au démarrage de la pompe	Inhibe l'alarme de sonde déconnectée pendant une durée définie. Ce temps est compté à partir de l'entrée en service de la pompe.(actif uniquement avec la sonde de température du rack activée)	On/Off	Off
	Retard contrôle activation alarme	Définit le temps d'inhibition de l'alarme pour sonde déconnectée.(actif uniquement si le Retard alarme de régulation des sondes d'humidité au démarrage de la pompe est activé)	1÷99 min	5 min

T - ZONE 1 MAJOS DE POUSSION SOME RACK LOGIQUE L/S AUTRES ROTATION STAGE Humidité refusée reg. utérines des actions à l'orientation de la pompe Date de REGULATION d'activation de talienne. $ min

Fig. 8.ad

Rotation étages

La rotation étages est une fonction qui peut être activée uniquement si toutes les étapes du système de distribution de la zone sont réglées au même débit nominal. Dans ce cas, l'activation de cette fonction prévoit qu'à la suite d'un temps prédéfini une ou plusieurs étapes activées en production soient remplacées par d'autres étapes encore non activées à tel moment. Cette fonction permet d'uniformiser le plus possible l'utilisation du système de distribution et l'atomisation pour des installations directes dans l'environnement.

Parcours : Menu > Paramétrage > Zones > Fonctions > Rotation étages

Fonctionnalités	Visualisation écran	Description	Plage	Par défaut
	Validation rotation étagement zone	Activer/Désactiver la rotation étages	Oui/Non	Non
	Retarder rotation étagement zone	Régler le temps d'activation de la rotation étages	1.9999 min	15 min

ZONE 1 ASISTE IN PRESSION CORNE BACK LONGURE OUT AUTHOR RELATION ETAGY RELIEF PRESSION Durfe: 1.0s

Fig. 8.ae

8.4.3 Mode manuel

Pendant la première mise en service ou intervention de maintenance, il peut s'avérer utile d'activer le « mode manuel » pour vérifier les fonctionnalités des principaux dispositifs qui composent le système. Toutes les opérations exécutées depuis ce menu ont une réelle validité sur le système, c'est-à-dire qu'ils déterminent l'activation/arrêt effectif ou la modification des différents états des composants.

• Appuyer sur = Menu.
  • Appuyer sur 📋 Paramétrage (voir par. 8.1).
• Appuyer sur Zones.
• Appuyer sur Mode manuel.

Parcours : Menu > Paramétrage > Zone > Mode manuel

Fonctionnalités	Visualisation écran Description Plage			Par défaut
Mode manuel	Mode manuel Appuyer sur cette touche pour activer le mode manuel.Appuyer sur Mode manuel pour entrer dans les masques de commande.		On/Off Off
	Active le remplissage de la zone en mode manuel	Active/désactive le remplissage de la zone en cas de demande manuelle.(actif uniquement si le mode manuel est activé)	On/Off On
	Étalonnage minimum production rack	Active/désactive la procédure d'étalonnage de la production minimum du rack.(activé uniquement en mode manuel validé dans des systèmes par zone individuelle et configuré sur Régulation du débit)

MODE MANUEL Activation de la zone de rempl. en mode Étalonnage minimum du rack

Fig. 8.af

Mode manuel

L'accès au mode manuel permet de visualiser à l'écran un masque représentant le tableau synoptique de la régulation de zone, ainsi qu'un masque affichant l'état des entrées et des sorties numériques de la zone.

MODE MANUEL 11/07/22 07:12 24 V NOV AUTO NC AUTO 1 2 NO AUTO AUTO DEMANDE MANUELLE (%) 0.0 PRODUCTION © 0 kg/1 DEMANDE © 0 kg/1 PRESSION © 1 bar ETAT Initialisation ① ② ③

Fig. 8.ag

Réf. Description

1 Fonctionnement des étapes du rack

2 Demande manuelle de zone

3 Etat production courante

AUTO NOV ↓ NC AUTO 1 2 3 4 AUTO NO AUTO AUTO AUTO AUTO

Fig. 8.ah

Cette section du masque représente, sous forme de schéma, le fonctionnement des étapes du rack de la zone. Il est possible de modifier l'état des composants (par exemple, pour un essai) en appuyant sur les icônes/symboles qui les représentent.

Composant Icône État Par défaut Description

Électrovanne NOV			Auto Ouvert	Auto NOV : Active/désactive l'électrovanne de ventilation.
			Fermé
Électrovanne NC			Auto Ouvert	Auto	NC 1:6: Active/désactive les électrovannes respectives de chargement des étapes du rack.
			Fermé
Électrovanne NO			Auto Ouvert	Auto	NO 1:6: Active/désactive les électrovannes respectives de vidange des étapes du rack.
			Fermé

Parcours : Menu > Paramétrage > Zone > Mode manuel > Mode manuel

Fonctionnalités Visualisation écran Description Plage Par défaut
Sorties numériques Alarme (AL) Active/désactive la sortie numérique alarme(actif uniquement si le mode manuel est activé)		AutoFermé (24 V)Ouvert (0 V)	Auto

Parcours : Menu > Paramétrage > Zone > Mode manuel > Mode manuel

Fonctionnalités Visua		État
Entrées numériques	ID6 RACKEN	Affiche l'état de l'entrée numérique d'activation du rack.		Validé
	ID7 FLUX Affiche l'état de l'entrée numérique du fluxostat			Désactivé

Étalonnage minimum production rack

Permet de lancer la procédure d'étalonnage de la production minimum du rack relative à la zone dans laquelle on opère. L'étalonnage de la production minimum consiste à vérifier que, au débit minimum, la pression de service soit supérieure au seuil minimum (20 bars). Dans le cas contraire, la valeur de production minimale doit être augmentée au cours de la procédure jusqu'à ce que la pression minimale soit atteinte. Une fois l'étalonnage terminé, la procédure peut être désactivée.

Remarque: l'étalonnage de la production minimum du rack est nécessaire pour la régulation du débit en cas de basse pression à la sortie, lors d'une demande de basse production.

Parcours : Menu > Paramétrage > Zone > Mode manuel > Étalonnage minimum rack

Fonctionnalités	Visualisation écran Description	Plage Par défaut
	Débute étalonnage Active/dés	active la procédure d'étalonnage de la production minimum du rack. (actif uniquement si le mode manuel est activé)
Production minim. rack	Production minimum Configure	le production minimum pour l'étalonnage du rack. (actif uniquement si le mode manuel est activé)	0÷100 %	100 %
	Limite actuelle Affiche la valeur	(en kg/h) correspondant à la production minimum configurée.
	Pression IIP Afficher la valeur de la pression en refoulement.
	Production maximale Configurer	manuellement la production minimum du rack. 0÷100 % 100 %
	Restaurer défaut produc. min.	Restaure manuellement la valeur par défaut de la production minimum du rack.	On/Off	Off

Démarrer félalonnage BACK MIN PRODUCTION Production minimale : 22,9% Limite actuelle : 4.8 / 21.0 kg/h Pressure HP : 26.1 / 20.0 lm Production maximale : 100,0% Routaure la production maximale du rack car défaut :

Fig. 8.aj

8.4.4 BMS

Le menu BMS de zone permet de configurer les paramètres du service de monitorage.

Remarque : la configuration d'un éventuel canal de supervision de la zone à l'intérieur d'un système Touch n'est possible qu'à partir de l'écran du tableau de zone.

• Appuyer sur = Menu.
  • Appuyer sur Paramétrage (voir par. 8.1).
• Appuyer sur Zones.
• Appuyer sur Ⓞ BMS.

Pause service de monitorage

La pause du système de surveillance permet aux dispositifs de supervision de gérer leur propre autorisation de fonctionnement de l'unité (tableau de zone). L'unité en pause n'est pas autorisée à fonctionner dans le système.

Remarque : si un tableau de zone est mis en pause, la production de cette zone est temporairement réinitialisée. Cependant, les autres zones du système (si présentes) peuvent continuer à produire.

Si nécessaire, la pause du service de monitorage peut être éludée en mode local : l'opérateur peut agir sur la commande locale pour activer la production (bien que l'unité soit en pause commandée par le service de monitorage) en activant le paramètre Bypass pause unité. Afin d'éviter d'oublier actif le by-pass de la pause, une minuterie (qui peut être réglée) a été incluse pour que le by-pass soit automatiquement enlevé après un certain temps.

Parcours : Menu > Paramétrage > Zone > BMS

Fonctionnalités	Visualisation écran	Description	Plage	Par déf.
Service de moni-torage	État pause unité Affichage de l'état de pause de l'unité par le service de monitorage	On/Off
	Bypass pause unité	Active/désactive le bypass de l'unité du service de monitorage	On/Off	Off
	Délai réinit, by-pass pause unité	Définit le retard pour la désact. du bypass pause unité par le service de monitorage	1÷999 heu.	2 heures

1 - ZOMA 1 COS SERVICE SERVICE INC SURVEILLANCE Chat pause until: OFF By-pass pause until: + - Default until, by-pass pause until: 120 hours

Fig. 8.ak

8.5 Écran

Dans ce menu il est possible de régler les paramètres de fonctionnement correspondant à l'écran tactile.

Parcours : Menu > Paramétrage > Écran

Fonctionnalités Visualisation écran Description Plage Par défaut
Paramètres Luminos	té Régler la luminosité de l'écran 0 : 255 255
	Délai d'expiration du rétroéclairage (0 = désactivé)	Régler la temporisation du rétro-éclairage 0 : 32767 360 s
Initialisation	Réinitialiser l'historique des alarmes	Lancer la réinitialisation de l'historique des alarmes	Oui/Non	Non
Page langage de démarrage	Afficher le choix de la langue au démarrage ?	Configurer l'activation de la sélection de la langue au démarrage	Oui/Non	Non
Mise à jour écran Mise à jour package disponible pour l'écran		Lancer la mise à jour du logiciel de l'écran	Oui/Non	Non
Mot de passe	Mot de passe actuel : Maintenance	Afficher le mot de passe actuel du niveau «Préposé à l'entretien»
	Nouveau mot de passe : Maintenance	Saisir le nouveau mot de passe du niveau «Préposé à l'entretien»
	Mot de passe actuel : Service	Afficher le mot de passe actuel du niveau « Service »
	Nouveau mot de passe : Service	Saisir le nouveau mot de passe du niveau « Service »
Menu	Il est recommandé d'entrer dans le menu système uniquement avec l'unité éteinte. Poursuivre ?	Accès au menu de système de l'écran
Config réseau	DHCP	Activer/Désactiver le protocole DHCP	On/Off	Off
	MAC	Afficher l'adresse MAC de l'écran
	IP	Configurer l'adresse IP de l'écran		192.168.1.2
	Subnet mask	Configurer le subnet mask		255.255.255.0
	Gateway	Configurer l'adresse IP de la passerelle		0.0.0.0

8.6 Mise à jour logicielle de l'interface pGDx

De même que ce qui a été dit pour les mises à jour logicielles du contrôleur c.pco, l'interface pGDx fait elle aussi régulièrement l'objet de mises à jour logicielles. La dernière version du logiciel et la description des nouvelles fonctions disponibles peuvent être téléchargées sur le site ksa.carel.com. Le paquet de mise à jour logicielle (fichier UpdatePackage.zip) doit être maintenu à son format d'origine et ne doit pas être renommé. Pour la mise à jour de l'interface pGDx, il faut copier le fichier sur clé USB (de type A 2.0 ou supérieur - formatée avec le fichier système FAT32) à l'intérieur du dossier principal. Ensuite, suivre la procédure suivante de mise à jour (il faudrait une image qui montre comment connecter la clé au pGDx)

Étape 1
Connector la clé via le port de l'écran pGDx.

Étape 2
Effectuer la procédure d'accès à la section mise à jour à l'intérieur des paramètres de l'écran.
Parcours : Menu > Paramétrage > Écran > Mise à jour écran

Fonctionnalités	Visualisation écran	Description	Plage	Par défaut
	Mise à jour package disponible pour l'affichage	Activer/Désactiver la mise à jour logicielle du contrôleur	Oui/Non	Non

La rubrique « Mise à jour écran » permet de lancer la mise à jour de l'interface pGDx et n'est activée qu'à la condition que toutes les indications décrites plus haut ont été respectées.

PARAMETERS SYSTEMS PHAME ZONE ECAAN Paramètres Page Langage de démarrage Mot de passe Config réseau Initialisation Mise a jour écran Menu

Fig. 8.am

Si la clé USB n'a pas été introduite correctement ou si les fichiers qu'elle contient n'ont pas été archivés comme indiqué plus haut, l'option de mise à jour est désactivée et tout clic sur le menu entraîne l'affichage du message suivant :

PARAMETERIES EXTIME PUMPS ZONE ESCAN Paramètres Page Langage de démarrage Mot de passe Config réseau Initialization Mise a jour écran Menu

Fig. 8.an

Étape 3

Sélection de l'option « Mise à jour écran ». Le message suivant de confirmation du lancement de la procédure s'affiche :

MISE A JOUR mise à your package disponible pour l'affichage. NON OUI

Fig. 8.ao

Étape 4

Confirmer la demande de lancement de la mise à jour. L'état de cette opération est signalé de la manière suivante :

Lorsque la mise à jour est terminée la page-écran suivante s'affiche, laquelle est suivie d'une réinitialisation automatique de l'application :

Veiller à ne retirer la clé USB utilisée pour la mise à jour que lorsque la procédure est terminée.

8.7 Mise à jour du logiciel du contrôleur c.pco (zone)

Carel publie régulièrement des mises à jour logicielles du contrôleur pour des améliorations ou l'intégration de nouvelles fonctions. La dernière version du logiciel et la description des nouvelles fonctions disponibles peuvent être téléchargées sur le site ksa.carel.com. Le paquet de mise à jour logicielle éventuellement téléchargé au format .zip, une fois décomprimé contient trois fichiers. Le même paquet permet de mettre à jour aussi bien le contrôleur de la station de pompage que les contrôleurs des zones présentes dans le système. La mise à jour du contrôleur de la station de pompage et celle des contrôleurs de zone se produisent selon des opérations et modalités différentes. Il est indispensable de copier les trois fichiers sur une clé USB (de type A 2.0 ou supérieure - formatée avec le fichier système FAT32) à l'intérieur d'un dossier intitulé « UPGRADE ».

Ensuite, suivre la procédure suivante de mise à jour :

Étape 1

Pour utiliser l'écran situé à l'intérieur du tableau de zone, dévisser les vis latérales (3 - Fig. 8.am) à l'aide d'un tournevis en croix et enlever le panneau frontal (4 - Fig. 8.am). Il est maintenant possible de faire fonctionner l'écran à l'intérieur du tableau de zone (5 - Fig. 8.am).

Étape 2 (utilisation d'un écran mobile analogique en option)

(option) Par souci de commodité, si on préfère utiliser un écran mobile analogique (option), connecter l'écran mobile (6 - Fig. 8.an) en branchant un câble RJ11 dans le port (7 -Fig. 8.an) situé sur le côté du tableau de zone.

Étape 3 Retirer le cache (9 - Fig. 8.ao) et introduire la clé USB dans le port USB type A (10 - Fig. 8.ao).

Étape 4 Accéder à la section consacrée à la mise à jour à l'intérieur des paramètres de zone. Le chemin d'accès au masque de mise à jour du contrôleur de zone via l'interface analogique pGD1 est le suivant :

- Entrer dans le menu E. Paramètres

- Sélectionner g. Initialisation et confirmer le choix avec la touche

- Faire défiler avec les touches jusqu'au masque Eg09.

Étape 5 Activer la fonction de mise à jour du contrôleur

9. CONNECTIVITÉ

9.1 Serveur web

Le serveur web est une fonction très intéressante si l'utilisateur dispose d'un réseau local auquel il peut relier l'humiFog Multizone Touch. La connexion physique au réseau local se fait par le biais du port Ethernet RJ45 du contrôleur de l'humidificateur et un câble Ethernet normal (catégorie 5).

Le serveur web intégré dans le contrôleur c.pCO d'humiFog Multizone Touch permet d'exécuter la configuration et la surveillance des principaux paramètres de l'unité directement depuis un PC, une tablette ou un smartphone en réseau. En ouvrant un navigateur Internet, il est possible de se connecter à l'humidificateur à partir du réseau local, en utilisant l'adresse IP de l'unité humiFog Multizone Touch.

Il est possible d'accéder au serveur web de chaque unité (contrôle) qui compose le système. Selon la configuration du système, il sera alors possible d'accéder au:

• serveur web du contrôle de la station de pompage
• serveur web du contrôle de chaque tableau de zone (si présent)

Remarque: en accédant au serveur web de la station de pompage, il est possible de consulter les informations relatives à l'ensemble du système, tandis qu'à partir du serveur web du tableau de zone, il est possible de ne consulter que les informations relatives à la zone concernée.

9.1.1 Connexion au réseau local

La connexion au réseau se fait par un câble Ethernet. Il est possible de se connecter à partir de deux positions différentes (voirFig. 9.a):

• un port libre sur la station de pompage (1 - Fig. 9.a)
• un port libre sur le dernier tableau de zone du réseau (2 - Fig. 9.a)

ATTENTION: La longueur maximum possible pour une connexion Ethernet entre deux dispositifs est 100 m (pour des rs supérieures utiliser l'interrupteur réf. KITSE08000).

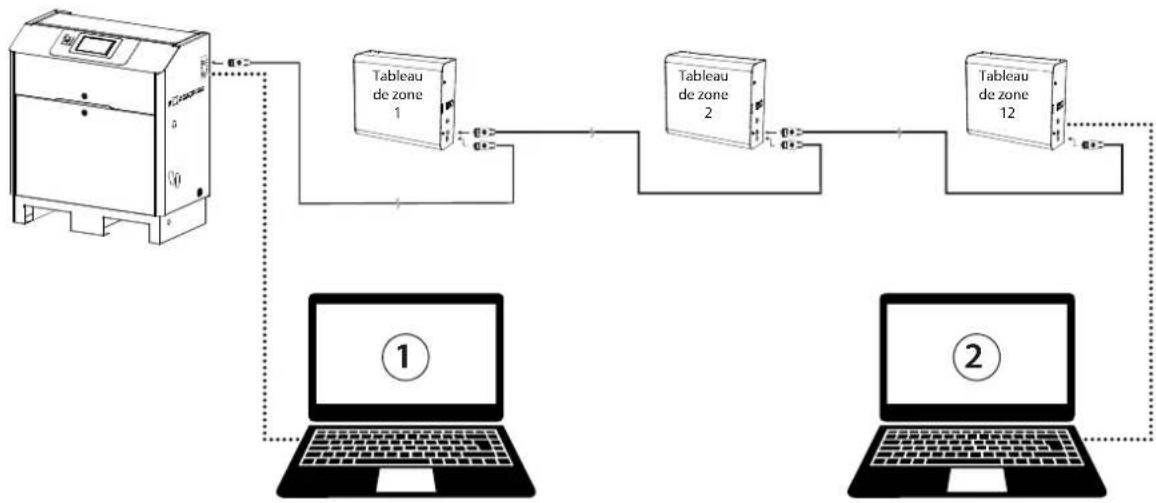

Fig. 9.a

ATTENTION: Le numéro de la zone est attribué lorsque le réseau est déjà câblé, de sorte que la dernière zone de la e du réseau peut ne pas être celle ayant le numéro de zone le plus élevé.

9.1.2 Adresse IP et configuration du réseau

L'adresse IP est un code numérique identifiant les modems, les ordinateurs, les téléphones intelligents et tous les appareils reliés à un réseau de manière à ce qu'ils puissent communiquer les uns avec les autres. Généralement, l'adresse IP de plusieurs appareils reliés au même réseau est le même, sauf pour quelques chiffres.

EXEMPLE :

• 192.168.1.1 appareil #1 relié au réseau
• 192.168.1.2 appareil #2 relié au même réseau
• 192.168.1.11 appareil #3 relié au même réseau

L'adresse IP de l'unité humiFog Multizone Touch est indiquée à l'écran :

• dans le Quick menu INFO (voir le paragraphe 4.5.1)
- (station de pompage) Paramètres ' BMS ' Configuration ports
• (Tableau de zone) E. Paramètres > f. BMS > Masque Ef06

Configuration port Ethernet: DHCP et adresse IP.

PORTA ETHERNET DHCP: IP: 192.168.1.1 Mask: 255.255.255.0 Gateway: DVD:

Fig. 9.b

Remarque: en l'absence de nécessités particulières pour la connexion du système, il est conseillé d'utiliser les paramètres par défaut pour les différentes unités.

Pour accéder au serveur Web, il faut ouvrir un navigateur Internet et saisir l'adresse IP suivie de /commissioning/index.html (dans ce cas, saisir 10.10.10.157/commissioning/index.html dans la barre du navigateur).

Les adresses IP peuvent être :

• dynamiques (en présence de la fonction DHCP qui attribue automatiquement une adresse IP au moment de la connexion d'un appareil)
• statiques (en absence de la fonction DHCP ou si elle ne doit pas être utilisée ; l'utilisateur attribuera manuellement une adresse IP).

Dans le cas d'une adresse IP dynamique, avec présence de la fonction DHPC dans le serveur, il faut définir la méthode d'attribution de l'IP sur DHCP dans le masque de configuration (sur humiFog Multizone Touch pour la station de pompage ou Ef06 du tableau de zone). L'adresse IP affichée sur le masque sera attribuée automatiquement par le serveur DHCP.

L'avantage de ce réglage réside dans le fait que le serveur et humiFog Multizone communiquent directement et il n'est donc pas nécessaire de configurer les paramètres de réseau (Subnet mask et Gateway).

L'inconvénient réside dans le fait qu'en ajoutant d'autres appareils au même réseau alors qu'humiFog Multizone Touch est éteint et non connecté, l'adresse IP attribuée à l'origine à la machine pourrait changer ; il faudra donc accéder au masque de configuration (sur humiFog Multizone Touch pour la station de pompage ou Ef06 du tableau de zone) pour noter la nouvelle adresse et la saisir sur la barre des adresses du navigateur.

S'il est nécessaire de définir une adresse IP statique spécifique différente de celle par défaut (avec DHCP OFF par défaut), les paramètres du réseau devront être saisis manuellement dans le masque de configuration (sur humiFog Multizone Touch pour la station de pompage ou Ef06 du tableau de zone), selon les instructions fournies par l'installateur du réseau local. S'il s'avère nécessaire d'utiliser une adresse IP statique et un sous-réseau différents de ceux configurés par défaut, les aramétrages du régulateur (Fig. 9.b), mais également ceux de l'écran (Fig. 9.c), doivent être modifiés tout en restant cohérents.

Remarque : La supervision et le serveur web doivent toujours faire référence au régulateur, jamais à l'écran.

DHCP MAC 88:64.50 73:10:01 IP 18.12.10.61 External Mask 255.255.255.0 Gateway 10.98.10.1 SAVE

Fig. 9.c

Habituellement, le masque de sous-réseau et la passerelle ont des valeurs prédéfinies (qu'il faut connaître), alors que l'adresse IP peut être attribuée avec un numéro séquentiel suivant celui d'un autre appareil relié au même réseau.

Voici les configurations par défaut du réseau.

CONTRÔLE DE LA POMPE

• adresse IP de l'unité: 192.168.1.1
  • masque du sous-réseau : 255.255.255.0
  • passerelle: 0.0.0.0
  • DNS: 0.0.0.0

CONTRÔLE DE ZONE

• adresse IP de l'unité: 192.168.1.X (sachant que X = 9 + numéro de zone défini pour l'unité concernée )
  • masque du sous-réseau : 255.255.255.0
  • passerelle: 0.0.0.0
  DNS: 0.0.0.0

ECRAN PGDX

• Adresse IP de l'écran: 192.168.1.2
  • masque du sous-réseau : 255.255.255.0
  • passerelle: 0.0.0.0
• DNS: 0.0.0.0

9.1.3 Fonctionnalité du serveur web

Après avoir accédé au serveur Web, il faut utiliser différents identifiants en fonction du type d'utilisateur afin de se connecter aux différentes options (voir Tab. 9.a).

ID PW

Service 77
Maintenance 44

Tab. 9.a

Import Name: 10.000.000.000 Date: 2018-03-27 Value: $150,000.000 Use time: 6 hours Use time: 1 hour Use time: 1 hour Import Name: 10.000.000.000 Date: 2018-03-27 Value: $150,000.000 Use time: 6 hours Use time: 1 hour Import Name: 10.000.000.000 Date: 2018-03-27 Value: $150,000.000 Use time: 6 hours Use time: 1 hour

Fig. 9.d

Interface web

Une fois l'accès effectué, il est possible de naviguer parmi les différentes pages du serveur web:

Menu Description

Système	Affiche les principales informations sur l'application, la mémoire disponible, les paramètres réseau et système.
pGD1 Cette page donne accès à l'affichage du clavier pour une configuration avancée de l'appareil.
Alarmes Affiche les alarmes actives et l'historique des alarmes.
Unité Affiche l'état des entrées et des sorties de l'unité.
Journal	Cette page permet de générer les graphiques des variables sélectionnées à partir des données historiques enregistrées et de les exporter au format.csv.
Variables	Affiche toutes les variables enregistrées par l'unité.Les variables sont disponibles de manière regroupée dans des catégories prédéfinies, toutes actives par défaut.Remarque: certaines catégories de variables pourraient ne pas appartenir au système concerné. Il est recommandé de désélectionner les catégories pour les zones qui ne sont pas présentes dans le système.
Paramètres	Permet l'affichage de tous les paramètres pouvant être définis dans l'unité.Les paramètres sont disponibles de manière regroupée en catégories prédéfinies, par défaut toutes actives.Remarque: certaines catégories de variables pourraient ne pas appartenir au système concerné. Il est recommandé de désélectionner les catégories pour les zones qui ne sont pas présentes dans le système.
Mise à jour	Page configurée pour la mise à jour du logiciel à distance.
Horloge	Affichage et réglage de l'horloge de l'unité

Tab. 9.b

Remarque: afin d'éviter les modifications incorrectes, certains des principaux paramètres de fonctionnement de l'unité ne peuvent être modifiés par le serveur Web que lorsque l'unité est à l'arrêt (off by keyboard, qui peut toujours être défini via le serveur Web).

9.2 Connexion avec supervision (BMS)

La connexion du système ou de l'une de ses unités à des dispositifs de contrôle externe prévoit l'activation d'un ou plusieurs canaux de supervision. Chaque canal de supervision doit être configuré en sélectionnant le port et le protocole de communication adéquats et en définissant les différentes options d'utilisation.

Il est possible de superviser l'ensemble du système en configurant un ou plusieurs canaux de supervision sur la station de pompage, ou de contrôler une seule unité de zone.

Afin de paramétrer correctement les canaux de supervision, il est nécessaire de connaître les caractéristiques du superviseur utilisé. Dans ce but, il est vivement conseillé de consulter le manuel du superviseur utilisé et/ou de s'adresser au responsable de l'installation du réseau de supervision.

9.2.1 Connexion de supervision

La connexion au réseau de supervision peut être effectuée de deux manières différentes:

• via une connexion entre le port Ethernet de la station de pompage ou n'importe quel tableau de zone (si présent) et le réseau de supervision (voir le paragraphe 9.1.1).
• via série RS485 reliée entre le port BMS2 de l'unité à contrôler et le réseau de supervision.

Remarque : Si le système de supervision a été conçu pour se connecter en série à plusieurs unités, assurez-vous que la duration série sélectionnée pour chaque unité est compatible et que chaque unité a une adresse BMS unique.

Tx/RxCND J25 BMS2 Eth1 Eth2

Fig. 9.e

9.2.2 BMS du système

L'accès aux fonctions de BMS est rendu possible par la connexion à la station de pompage, qui permet d'accéder aux informations de l'ensemble du système (station de pompage + zones).

Deux types de connexion sont disponibles:

• via port RS485 (protocoles pris en charge: MODBUS, BACNET)
• Via port Ethernet (protocoles pris en charge: MODBUS, BACNET)

Type de canal BMS

Chaque canal individuel, indépendant du port et du protocole sélectionnés, peut être de deux types: SUPERVISEUR ou SUPERVISEUR + RÉGULATEUR. Cette différenciation permet au logiciel d'activer ou de désactiver les masques pour faciliter la configuration du canal par l'utilisateur.

• SUPERVISEUR: sont autorisées la lecture de l'état et la configuration des paramètres de configuration de la machine et la possibilité de mettre la production en pause (éludable localement). Il n'existe pas de commande de modulation de la demande de production à distance.
• SUPERVISEUR + RÉGULATEUR: en plus des options du SUPERVISEUR, permet de gérer une autorisation dédiée à la production (non éludable) et/ou d'affecter une commande de modulation directe de la zone, si un type de réglage compatible est défini. Le mode «régulateur» permet de vérifier la communication machine-BMS et de gérer (en option) une alarme hors ligne dédiée.

Le nombre maximum de canaux configurables simultanément est de 3. Il se réduit à 2 canaux en cas d'activation de la fonction de sauvegarde.

Configuration des canaux

Pour plus d'informations sur la configuration des canaux BMS de la station de pompage, voir le paragraphe 8.2.3.

Le sous-menu de configuration du canal permet de définir les paramètres suivants.

Paramètre Description

Activation du canal Active l'utilisation du canal et rend les paramétrages suivants disponibles.
Type de canal Superviseur / Superviseur + régulateur
Combinaison port + protocole	Les sélections sur le choix du protocole seront liées à ce qui a déjà été configuré pour les dispositifs déjà activés, de sorte que la même ressource ou le même protocole (qu'il s'agisse d'une instance unique ou pour ce port spécifique) ne pourront pas être sélectionnés plusieurs fois.Exemple: si je sélectionne le protocole BACNet via Ethernet pour un canal donné, je ne pourrai plus configurer BACNet comme protocole de tout autre dispositif associé à un autre canal de supervision.
Avec Type de canal:Superviseur + régulateur
Mode de régulation zone	• On/Off: consiste en la possibilité de donner une autorisation de production à partir du système de supervision et peut être utilisé pour tout type de régulation (donc aussi si je règle par sonde).• Régulation: permet de donner par supervision la demande de production et nécessite que le type de régulation défini soit «Régulation par superviseur».• On/Off + régulation: permet de gérer à la fois l'autorisation et la demande par supervision.
Activation Alarme hors ligne	Active/désactive l'alarme qui signale la supervision hors ligne
Timeout communication retard Alarme offline	Lorsqu'une condition de communication avortée se produit entre le système de supervision et l'unité pendant le temps de timeout défini, l'alarme de superviseur hors ligne s'active.Cette alarme bloque le fonctionnement de la machine et se réinitialise automatiquement dès que la communication est rétablie.

On/Off par superviseur

Cette fonction permet de gérer une autorisation de production indépendamment du type de régulation sélectionné. Cette autorisation est gérée en série avec toutes les autres autorisations nécessaires pour lancer la production.

Régulation de la production par superviseur

Dans ce mode, le tableau de zone détermine la sortie demandée en fonction de la valeur prise par une variable accessible en lecture/écriture par le système de type superviseur + régulateur.

Alarme OFFLINE

Ce paramètre n'est disponible que si au moins une fonctionnalité entre «ON/OFF» par superviseur et «Régulation de la production par superviseur» est activée.

En activant cette fonction et en l'absence de communication entre le superviseur et la commande, l'ALARME SUPERVISEUR OFFLINE est générée à l'expiration du paramètre TIMEOUT OFFLINE configurable dans ce masque.

9.2.3 BMS de la zone

L'accès aux fonctions de BMS est rendu possible par la connexion au tableau de zone, qui permet d'accéder aux informations de l'ensemble de la zone concernée.

Deux types de connexion sont disponibles:

• via port RS485 (protocoles pris en charge: MODBUS, BACNET)

• Via port Ethernet (protocoles pris en charge: MODBUS, BACNET)

Type de canal BMS

Le canal de communication, indépendant du port et du protocole sélectionnés, peut être de deux types: SUPERVISEUR ou SUPERVISEUR + RÉGULATEUR. Cette différenciation permet au logiciel d'activer ou de désactiver les masques pour faciliter la configuration du canal par l'utilisateur.

- SUPERVISEUR: sont autorisées la lecture de l'état et la configuration des paramètres de configuration de la zone, avec la possibilité de mettre la production en pause (éludable). Il n'existe pas de commande de modulation de la demande de production à distance.

- SUPERVISEUR + RÉGULATEUR: en plus des options du SUPERVISEUR, permet de gérer une autorisation dédiée à la production (non éludable) et/ou d'affecter une commande de modulation directe de la zone, si un type de réglage compatible est défini. Le mode «régulateur» prévoit la vérification de la communication zone-BMS et de gérer (en option) une alarme hors ligne dédiée.

Configuration des canaux

Pour plus d'informations sur la configuration des canaux BMS des zones, voir le paragraphe 8.4.4.

Le sous-menu de configuration du canal permet de définir les paramètres suivants.

Paramètre Description

Activation du canal Active l'utilisation du canal et rend les paramétrages suivants disponibles.
Type de canal Superviseur / Superviseur + régulateur
Combinaison port + protocole	Les sélections sur le choix du protocole seront liées à ce qui a déjà été configuré pour les dispositifs déjà activés, de sorte que la même ressource ou le même protocole (qu'il s'agisse d'une instance unique ou pour ce port spécifique) ne pourront pas être sélectionnés plusieurs fois.Exemple: si je sélectionne le protocole BACNet via Ethernet pour un canal donné, je ne pourrai plus configurer BACNet comme protocole de tout autre dispositif associé à un autre canal de supervision.
Avec Type de canal:Superviseur + régulateur
Mode de régulation zone	On/Off: consiste en la possibilité de donner une autorisation de production à partir du système de supervision et peut être utilisé pour tout type de régulation (donc aussi si je règle par sonde).Régulation: permet de donner par supervision la demande de production et nécessite que le type de régulation défini soit «Régulation par superviseur».
Activation Alarme hors ligne	Active/désactive l'alarme qui signale la supervision hors ligne
Timeout communication retard Alarme offline	Lorsqu'une condition de communication avortée se produit entre le système de supervision et l'unité pendant le temps de timeout défini, l'alarme de superviseur hors ligne s'active.Cette alarme bloque le fonctionnement de la zone et se réinitialise automatiquement dès que la communication est rétablie.

On/Off par superviseur

Cette fonction permet de gérer une autorisation de production indépendamment du type de régulation sélectionné. Cette autorisation est gérée en série avec toutes les autres autorisations nécessaires pour lancer la production.

Régulation de la production par superviseur

Dans ce mode, le tableau de zone détermine la sortie demandée en fonction de la valeur prise par une variable accessible en lecture/écriture par le système de type superviseur + régulateur.

Alarme OFFLINE

Ce paramètre n'est disponible que si au moins une fonctionnalité entre «ON/OFF» par superviseur et «Régulation de la production par superviseur» est activée.

En activant cette fonction, l'ALARME SUPERVISEUR OFFLINE est générée à l'expiration du paramètre TIMEOUT OFFLINE configurable dans ce masque.

9.3 Liste des paramètres ModBus

Les variables indiquées dans la liste ne sont qu'un ensemble de toutes les variables internes de l'humidificateur.

ATTENTION

Ne pas configurer de variables qui ne sont pas présentes dans les tableaux, sinon il y a le risque de nuire au bon fonctionnement de l'humidificateur.

Remarque: Il est possible de superviser toutes les zones du système uniquement en se connectant à la station de pom-

page.

Dans les tableaux suivants, relatifs aux variables de supervision de la station de pompage, seules les variables de zone relatives à la zone 1 du système sont indiquées.

La codification des variables relatives aux autres zones peut être obtenu de la manière suivante:

• Les variables de la zone 1 sont incluses dans l'adresse 300. Pour les zones suivantes, il faut ajouter 200 à l'adresse de la zone 1 (exemple zone 5 = zone (1+4) - adresse zone 5: 300 + (200 x 4) = 1100).
• Les variables de zone sont généralement associées à la structure ZonesData_C[X], sachant que X est l'indice de zone. (exemple zone 5: ZonesData_C[5].Z_FctsCfg.RackTempMng.EnRackTMng).

Dans les tableaux relatifs à la supervision de la zone spécifique, par contre, l'adressage des variables commence toujours à partir de 300, car en se connectant aux commandes de la zone, seuls les paramètres relatifs à cette zone peuvent être supervisés.

Zone de référence Adresse Nom de la variable

Zone 1	300 ZonesData_C[1].Z	FctsCfg.RackTempMing.EnRackTMng
	304 ZonesData_C[1].Z	FctsCfg.RackEnLogic
Zone 2	500 ZonesData_C[2].Z	FctsCfg.RackTempMing.EnRackTMng
	504 ZonesData_C[2].Z	FctsCfg.RackEnLogic
Zone 3	700 ZonesData_C[3].Z	FctsCfg.RackTempMing.EnRackTMng
	704 ZonesData_C[3].Z	FctsCfg.RackEnLogic
Zone 4	900 ZonesData_C[4].Z	FctsCfg.RackTempMing.EnRackTMng
	904 ZonesData_C[4].Z	FctsCfg.RackEnLogic
Zone 5	1100 ZonesData_C[5].Z	FctsCfg.RackTempMing.EnRackTMng
	1104 ZonesData_C[5].Z	FctsCfg.RackEnLogic
Zone 6	1300 ZonesData_C[6].Z	FctsCfg.RackTempMing.EnRackTMng
	1304 ZonesData_C[6].Z	FctsCfg.RackEnLogic
Zone 7	1500 ZonesData_C[7].Z	FctsCfg.RackTempMing.EnRackTMng
	1504 ZonesData_C[7].Z	FctsCfg.RackEnLogic
Zone 8	1700 ZonesData_C[8].Z	FctsCfg.RackTempMing.EnRackTMng
	1704 ZonesData_C[8].Z	FctsCfg.RackEnLogic
Zone 9	1900 ZonesData_C[9].Z	FctsCfg.RackTempMing.EnRackTMng
	1904 ZonesData_C[9].Z	FctsCfg.RackEnLogic
Zone 10	2100 ZonesData_C[10].Z	FctsCfg.RackTempMing.EnRackTMng
	2104 ZonesData_C[10].Z	FctsCfg.RackEnLogic
Zone 11	2300 ZonesData_C[11].Z	FctsCfg.RackTempMing.EnRackTMng
	2304 ZonesData_C[11].Z	FctsCfg.RackEnLogic
Zone 12	2500 ZonesData_C[12].Z	FctsCfg.RackTempMing.EnRackTMng
	2504 ZonesData_C[12].Z	FctsCfg.RackEnLogic

Tab. 9.c

9.3.1 Tableau des variables ModBus station de pompage - Type Coil

OR= OnlyRead
RW= ReadWrite

Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
100	1	ResetPmpHrs	Commande de reset partiel heures foncl. pompe	Bool		0	1	0	RW
101	1	EnFill	Validation fonction de remplissage (0= désactivé, 1=active)	Bool	1	0	1	0	RW
102	1	FillOnlyReqZonesFonctio	en de remplissage uniquement des, zones avec de- mande de production, en cas de remplissage zone après zone (0= désactivé, 1=active)	Bool	1010	RW
103	1	ZonesData_C[1].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 1 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
104	1	ZonesData_C[2].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 2 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
105	1	ZonesData_C[3].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 3 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
106	1	ZonesData_C[4].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 4 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
107	1	ZonesData_C[5].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 5 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
108	1	ZonesData_C[6].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 6 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
109	1	ZonesData_C[7].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 7 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
110	1	ZonesData_C[8].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 8 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
111	1	ZonesData_C[9].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 9 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
112	1	ZonesData_C[10].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 10 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
113	1	ZonesData_C[11].Z_FctsCfg.EnRack-FullStandby	Validation la fonction de standby remplissage zone 11 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool		010 RW
114 1	ZonesData_C[12].Z_FctsCfg.EnRack-FullStandby		Validation la fonction de standby remplissage zone 12 (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby plein terminé, se transformera en standby vide)	Bool 0 1 0 RW
115 1	ZoneData_S.Z_FctsCfg.RelayLogic-NO/		Logique sortie numérique relative à «relais NO7 program-mable» PUMP (0=NF, 1=NO)	Bool 0 0 1 0 RW
116 1	EnHiConductAlrm Activation alarme haute conductibilité eau à l'entrée de la station de pompage			Bool 1 0 1 0 RW
118 1	UnitPause Configuration unité en pause (0=pas en pause ; 1=on pause) Bool 0 0 1 0 RW
119	1	EnMslFullStandbyMaxT	Activation vidange de la ligne pompe-zone en veille	Bool	1	0	1		RW
300 1	ZonesData_C[1].Z_FctsCfg.RackTem-pMng.EnRackTMng		Activation fonction de modulation de la production par lecture sonde température rack (0=désactivé, 1=activité)	Bool 0 0 1 0 RW
301 1	ZonesData_C[1].Z_FctsCfg.RackTem-pMng.EnRackTReducedProd		Activation réduction de la production en fonction de la température rack	Bool 0 0 1 0 RW
302 1	ZonesData_C[1].Z_FctsCfg.RackTem-pMng.EnRackTWarn		Sélectionner notification pour basse temp rack (0=notifica-tion, 1=alerte)	Bool 0 0 1 0 RW
303 1	ZonesData_C[1].Z_FctsCfg.LnDlyd-HumPrbAlrmCurl		Activation retard contrôle de la sonde humidité pour activa-tion de l'alarme	Bool 0 0 1 0 RW
304 1	ZonesData_C[1].Z_FctsCfg.RackEn-Logic		Etat entrée numérique relative à autorisation de production zone (RACKEN) (0=contact fermé, 1=contact ouvert)	Bool 0 0 1 0 RW
305 1	ZonesData_C[1].Z_FctsCfg.AirFlowS-witchLogic		Etat entrée numérique relative au fluxostat (FLUX) (0=contact fermé, 1=contact ouvert)	Bool 0 0 1 0 RW
306 1	ZonesData_C[1].Z_FctsCfg.ZoneSta-tusDout_Logic		Logique sortie numérique relative à «état zone» ZONE (0=NF, 1=NO)	Bool 0 0 1 0 RW
307 1	ZonesData_C[1].Z_FctsCfg.Air-mDOutLogic		Logique sortie numérique relative à «état alarme» AL (0=NF, 1=NO)	Bool 0 0 1 0 RW
308 1	ZonesData_C[1].Z_FctsCfg.RelayLo-gicNO7		Logique sortie numérique relative à «relais NO7 program-mable» (0=NF, 1=NO)	Bool 0 0 1 0 RW
309 1	ZonesData_C[1].Z_FctsCfg.Zone-ManModeLnFill		Activation fonction de remplissage pour mode manuel de zone (0=désactivé, 1=activité)	Bool 1 0 1 0 RW
310	1	ZonesData_C[1].Z_WorkParUnitPause	Configuration unité en pause (0=pas en pause ; 1=en pause)	Bool	0	0	1	0	RW
311	1	ZonesData_C[1].Z_WorkParSVtInReq	Validation régulation zone par supervision	Bool	0	0	1	0	RW
312	1	ZonesData_C[1].Z_WorkParSVEnOnOff	Validation on/off zone 1 par supervision	Bool	0	0	1	0	RW
313	1	ZonesData_C[1].Z_WorkParSVOnOff	On/off zone 1 par supervision	Bool		0	1	0	RW
314	1	ZonesData_C[1].Z_RackCfg.EnRotSteps	Activation rotation étages zone 1	Bool	0	0	1	0	RW

9.3.2 Tableau des variables ModBus station de pompage - Type Discrete Input

OR= OnlyRead RW= ReadWrite
Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
100	1	CurrAlmStatus.isPresent	Au moins 1 alarme est activée	Bool		0	1	0	OR
102	1	HP_SwitchStatus_NoLogic	Etat entrée numérique relative à pressostat haute pression (HP) (0-contact fermé, 1-contact ouvert)	Bool 0 1 0 OR
103	1	HT_ThermostatStatus_NoLogic	Etat entrée numérique relative temp. élevée thermostat (HT) (0=contact fermé, 1=contact ouvert)	Bool 0 1 0 OR
104	1	PumpEnDinStatus_NoLogic Etat entrée numérique relative à autorisation de la station de pompage (PLN) (0=contact fermé, 1=contact ouvert)		Bool 0 1 0 OR
105	1	RevOsmStatus_NoLogic État entrée numérique relative à l'état alarme de l'osmose invers- sée (POAL) (0=contact fermé, 1=contact ouvert)		Bool 0 1 0 OR
106	1	WaterLeakStatus_NoLogic	Etat entrée numérique relative au capteur d'inondation (WL) (0=contact fermé, 1=contact ouvert)	Bool 0 1 0 OR
107	1	Cabinet_UI.SupplyW Etat sortie numérique relative à électrovanne de remplissage en eau et ventilateur de refroidissement pompe (FV) (0=sortie non alimentée, 1=sortie alimentée)		Bool 0 1 0 OR
108	1	Cabinet_UI.Drain État sortie numérique relative à vidange eau de la station de pompage (DVB) (0=sortie non alimentée, 1=sortie alimentée)		Bool 0 1 0 OR
109	1	ZoneData_S.Z_RackSteps.LineDrain	Etat sortie numérique relative à électrovanne de vidange ligne (NOL) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 0 OR
110	1	ZoneData_S.Z_DigiO.NO7_Prg-Dout	Etat sortie numérique relative au relais programmable NO7 (PUMP) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 0 OR
111	1	ZoneData_S.Z_DigiO.Alrm_Dout État sortie numérique relative à état alarme (AL) (0=sortie non alimentée, 1=sortie alimentée)		Bool 0 1 0 OR
112	1	LowInetFlow Basse pression eau à l'entrée (0=non présente, 1=basse pres-sion présente)		Bool 0 1 0 OR
113	1	Alrm_Retain.Active	ALG01 - Alarme: erreur du nombre d'écritures de la mémoire non volatile	Bool 0 1 0 OR
114	1	Alrm_Err_retain_write.Active	ALG02 - Alarme zone: sonde principale en panne ou déconnect.	Bool		0	1	0	OR
115	1	Warn_LowPressLPAcActive	WRP01 - Alerte: basse pression à l'entrée (LP) pendant la product.	Bool		0	1	0	OR
116	1	Warn_BclMom.Active	WRG03 - Alerte: trop d'écritures dans la mémoire non volatile	Bool		0	1	0	OR
117	1	Alrm_Inv_Overvoltage.Active	ABV01 - Alarme inverseur surtension	Bool		0	1	0	OR
118	1	Alrm_NoModel.Active	ABC01 - Alarme: aucun modèle n'est configuré	Bool		0	1	0	OR
119	1	Warn_Cu_Maint.Active	WRM01 - Alerte entretien: demande contrôle visuel hydraulique	Bool		0	1	0	OR
120	1	Alrm_HighTemp.Active	ABP02 - Alarme: haute température de l'eau	Bool		0	1	0	OR
121	1	Alrm_Inv_General.Active	ABV02 - Alarme inverseur alarme générale	Bool		0	1	0	OR
122	1	Alrm_InvOLT_STATUSline.Active	ABV03 - Alarme inverseur invers hors ligne	Bool		0	1	0	OR
123	1	Alrm_LowTemp.Active	ABP03 - Alarme: basse température de l'eau	Bool		0	1	0	OR
124	1	Alrm_Inv_Overtorque.Active	ABV04 - Alarme inverseur surcouple	Bool		0	1	0	OR
125	1	Alrm_Inv_HeatsinkOverH.Active	ABV05 - Alarme inverseur surchaufie	Bool		0	1	0	OR
126	1	Warn_HighTemp_Active	WRP04 - Alerte: haute température de l'eau	Bool		0	1	0	OR
127	1	Warn_HighPressHPActive	WRP05 - Alerte: haute pression de sortie (HP)	Bool		0	1	0	OR
128	1	Alrm_Inv_OvercurrentActive	ABV06 - Alarme inverseur surintensité	Bool		0	1	0	OR
129	1	Alrm_Inv_MotorOverload_Active	ABV07 - Alarme inverseur surcharge moteur	Bool		0	1	0	OR
130	1	Alrm_LowPressHPActive	ASP06 - Alarme: basse pression de sortie (HP)	Bool		0	1	0	OR
131	1	Alrm_Inv_DriveOverload_Active	ABV08 - Alarme inverseur surcharge du lecteur	Bool		0	1	0	OR
132	1	Warn_WMiss_Active	WRP07 - Alerte: manque d'eau à l'entrée	Bool		0	1	0	OR
133	1	Alrm_LowPressLPAcActive	ABP08 - Alerte: basse pression à l'entrée (LP) pendant la production	Bool		0	1	0	OR
134	1	Alrm_HighPressHPActive	ABP09 - Alarme: haute pression de sortie (HP)	Bool		0	1	0	OR
135	1	Alrm_HighPressLPActive	ABP10 - Alarme: haute pression à l'entrée (LP)	Bool		0	1	0	OR
136	1	Alrm_Slave1_Active	ALZ01 - Alarme: tableau zone 1 en alarme	Bool		0	1	0	OR
137	1	Alrm_Slave2_Active	ALZ02 - Alarme: tableau zone 2 en alarme	Bool		0	1	0	OR
138	1	Alrm_Slave3_Active	ALZ03 - Alarme: tableau zone 3 en alarme	Bool		0	1	0	OR
Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
139	1	Alim_Slave4,Active ALZ04 - Alarm: tableau	zone 4 en alarme Bool 0 1 0 OR
140	1	Alim_Slave5,Active ALZ05 - Alarm: tableau	zone 5 en alarme Bool 0 1 0 OR
141	1	Alim_Slave6,Active ALZ06 - Alarm: tableau	zone 6 en alarme Bool 0 1 0 OR
142	1	Alim_Slave7,Active ALZ07 - Alarm: tableau	zone / en alarme Bool 0 1 0 OR
143	1	Alim_Slave8,Active ALZ08 - Alarm: tableau	zone 8 en alarme Bool 0 1 0 OR
144	1	Alim_Slave9,Active ALZ09 - Alarm: tableau	zone 9 en alarme Bool 0 1 0 OR
145	1	Alim_Slave10,Active ALZ10 - Alarm: tableau	zone 10 en alarme Bool 0 1 0 OR
146	1	Alim_Slave11,Active ALZ11 - Alarm: tableau	zone 11 en alarme Bool 0 1 0 OR
147	1	Alim_Slave12,Active ALZ12 - Alarm: tableau	zone 12 en alarme Bool 0 1 0 OR
148	1	Alim_Water_Leakage_Active	ABR01 - Alarm: Inondation d'eau (WL) détectée	Bool		0	1	0	OR
149	1	Alim_RevOsmNotReady_Active	ABR02 - Alarm: système osmosse inversée non prêt (ROAL)	Bool		0	1	0	OR
150	1	Alim_BypassTPrb_Active	ABA03 - Alarme: sonde température dérivation en panne ou déconnectée	Bool 0 1 0 OR
151	1	Alim_InletPressPrb_Active	ABA04 - Alarme: sonde pression eau entrée en panne ou déconnectée (LP)	Bool 0 1 0 OR
152	1	Alim_OutlePressPrb_Active	ABA05 - Alarme: sonde pression eau sortie en panne ou déconnectée (HP)	Bool 0 1 0 OR
153	1	Warn_HighConduct_Active	WBA07 - Alerte: haute conductivité eau détectée Bool 0 1 0 OR
154	1	Alim_ConductPrb_Active	ABA08 - Alarme: sonde conductimètre en panne ou déconnectée	Bool 0 1 0 OR
155	1	Alim_HighConduct_Active	ABA09 - Alarme: haute conductivité eau détectée	Bool		0	1	0	OR
156	1	Warn_ReqTooHigh_Active	WRC03 - Alerte: la demande de production est. trop haute par rapport à la portée nominale de la pompe	Bool 0 1 0 OR
157	1	Alim_HighPressHPWashFill_Active	ABP11 - Alarme: haute pression eau sortie (HP) pendant lavage ou remplissage	Bool 0 1 0 OR
160	1	Warn_LowPressHP_Active	WRP11 - Alerte: basse pression de sortie (HP)	Bool		0	1	0	OR
161	1	Warn_SVOffline_Channel1_Active	WRO02 - Alerte: canal de supervision 1 hors ligne	Bool		0	1	0	OR
162	1	Warn_SVOffline_Channel2_Active	WRO03 - Alerte: canal de supervision 2 hors ligne	Bool		0	1	0	OR
163	1	Warn_SVOffline_Channel3_Active	WRO04 - Alerte: canal de supervision 3 hors ligne	Bool		0	1	0	OR
164	1	Alim_SVOffline_Channel1_Active	AL006 - Alarme: canal de supervision 1 hors ligne	Bool		0	1	0	OR
165	1	Alim_SVOffline_Channel2_Active	AL007 - Alarme: canal de supervision 2 hors ligne	Bool		0	1	0	OR
166	1	Alim_SVOffline_Channel3_Active	AL008 - Alarme: canal de supervision 3 hors ligne	Bool		0	1	0	OR
167	1	Warn_BackupFall_Active	WRB01 - Alerte: échec activation pompe de secours	Bool		0	1	0	OR
168	1	Warn_BackupOffline_Active	WRB02 - Alerte: pompe de secours hors ligne	Bool		0	1	0	OR
169	1	Alim_BackupOffline_Active	WRB03 - Alerte: pompe de secours hors ligne	Bool		0	1	0	OR
170	1	Disable/VarUnitPause	Désactivation pause par le service de monitorage (0- pause non désactivée, 1=pause désactivée)	Bool	0 0 1 0 OR
171	1	CurrAlirmStatusWarning	Au moins 1 alerte activée	Bool		0	1	0	OR
172	1	UnitClqisMasterSec Type unité pompe réglé sur secondaire (uniquement pour fonction secours activée)		Bool	0 0 1 0 OR
173	1	UnitClq_ULPressWaterMode	Mode eau pressurisée sélectionné	Bool		0	1	0	OR
174	1	Slave_1_ComStatusIsOnline	Etat en ligne zone 1	Bool		0	1	0	OR
175	1	Slave_2_ComStatusIsOnline	Etat en ligne zone 2	Bool		0	1	0	OR
176	1	Slave_3_ComStatusIsOnline	Etat en ligne zone 3	Bool		0	1	0	OR
177	1	Slave_4_ComStatusIsOnline	Etat en ligne zone 4	Bool		0	1	0	OR
178	1	Slave_5_ComStatusIsOnline	Etat en ligne zone 5	Bool		0	1	0	OR
179	1	Slave_6_ComStatusIsOnline	Etat en ligne zone 6	Bool		0	1	0	OR
180	1	Slave_/ ComStatusIsOnline	Etat en ligne zone /	Bool		0	1	0	OR
181	1	Slave_8_ComStatusIsOnline	Etat en ligne zone 8	Bool		0	1	0	OR
182	1	Slave_9_ComStatusIsOnline	Etat en ligne zone 9	Bool		0	1	0	OR
183	1	Slave_10_ComStatusIsOnline Etat en ligne zone 10	Bool 0 1 0 OR
184	1	Slave_11_ComStatusIsOnline Etat en ligne zone 11	Bool 0 1 0 OR
185	1	Slave_12_ComStatusIsOnline Etat en ligne zone 12	Bool 0 1 0 OR
186	1	UnitClqisZonc1Remoted Zone 1a distance Bocl 0 0 OR
191	1	Warn_AirPurgeActive	WRM05 - Warning: purge pompe requise	Bool		0	1	0	OR
192	1	Warn_Maint_ResMan_GillFree_Active	WRM04 - Warning: Inspection pompe nécessaire	Bool 0 1 0 OR
193	1	Warn_Definit_Pmp_Active	WRC04 - Alerte: réinitialisation défaut de l'unité de pompage	Bool	0	0	1	0	OR
301	1	ZonesData_C1[1]_DigIO.RackEnStatus_Nologic	Etat entrée numérique relative à autorisation de production zone (RACKEN) (0=contact fermé, 1=contact ouvert)	Bool 0 1 0 OR
302	1	ZonesData_C1[1]_DigIO.AirFlowSwitchStatus_Nologic	Etat entrée numérique relative au fluxostat (FLUX) (0=contact fermé, 1=contact ouvert)	Bool 0 1 0 OR
303	1	ZonesData_C1[1]_Z_RackSteps.LineDrain	Etat sortie numérique relative à vidange ligne (NOL) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 0 OR
304	1	ZonesData_C1[1]_Z_DigiO.NO7_PrqDout	Etat sortie numérique relative au relais programmable NO7 (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 0 OR
305	1	ZonesData_C1[1]_Z_DigiO.Airm_Dout	Etat sortie numérique relative à état alarme (AL) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 0 OR
306	1	ZonesData_C1[1]_Z_RackSteps.Vontillation	Etat sortie numérique relative à électrovanne de ventilation rack (NOV) (0=sortie alimentée, 1=sorie non alimentée)	Bool 0 1 0 OR
313	1	ZonesData_C1[1]_Z_RackSteps.Step11.Fill	Etat électrovanne de remplissage du rack - étape 1 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
314	1	ZonesData_C1[1]_Z_RackSteps.Step21.Fill	Etat électrovanne de remplissage du rack - étape 2 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
315	1	ZonesData_C1[1]_Z_RackSteps.Step31.Fill	Etat électrovanne de remplissage du rack - étape 3 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
316	1	ZonesData_C1[1]_Z_RackSteps.Step41.Fill	Etat électrovanne de remplissage du rack - étape 4 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
317	1	ZonesData_C1[1]_Z_RackSteps.Step51.Fill	Etat électrovanne de remplissage du rack - étape 5 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
318	1	ZonesData_C1[1]_Z_RackSteps.Step61.Fill	Etat électrovanne de remplissage du rack - étape 6 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
319	1	ZonesData_C1[1]_Z_RackSteps.Step11.Drain	Etat électrovanne de vidange du rack - étape 1 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
320	1	ZonesData_C1[1]_Z_RackSteps.Step21.Drain	Etat électrovanne de vidange du rack - étape 2 (0=formé, 1=ouvert)	Bool 0 1 0 OR
321	1	ZonesData_C1[1]_Z_RackSteps.Step31.Drain	Etat électrovanne de vidange du rack - étape 3 (0=formé, 1=ouvert)	Bool 0 1 0 OR
322	1	ZonesData_C1[1]_Z_RackSteps.Step41.Drain	Etat électrovanne de vidange du rack - étape 4 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
323	1	ZonesData_C1[1]_Z_RackSteps.Step51.Drain	Etat électrovanne de vidange du rack - étape 5 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
324	1	ZonesData_C1[1]_Z_RackSteps.Step61.Drain	Etat électrovanne de vidange du rack - étape 6 (0=fermé, 1=ouvert)	Bool 0 1 0 OR
331	1	ZonesData_C[1].Z_Airms.Airm_MainPrb	ALA01 - Alarme zone 1: sonde principale en panne ou déconnectée	Bool 0 1 0 OR
332	1	ZonesData_C[1].Z_Airms.Airm_Li-mitPrb	ALA02 - Alarme zone 1: sonde limite en panne ou déconnectée	Bool 0 1 0 OR
333	1	ZonesData_C[1].Z_Airms.Airm_NoRack	ABC02 - Alarme zone 1: système de distribution non configuré	Bool 0 1 0 OR
334	1	ZonesData_C[1].Z_Airms.Airm_MasterOffline	ABO01 - Alarme zone 1: station de pompage hors ligne Bool 0 1	0 OR
335	1	ZonesData_C[1].Z_Airms.Airm_RackTPrb	ABA06 - Alarme zone 1: sonde température rack en panne ou déconnectée	Bool 0 1 0 OR
336	1	ZonesData_C[1].Z_Airms.Warn_LowRackTemp	WRA10 - Alerte zone 1: basse température rack Bool 0 1 0 OR
337	1	ZonesData_C[1].Z_Airms.Warn_HighHumMainPrb	WRA11 - Alerte zone 1: humidité élevée détectée par sonde principale	Bool 0 1 0 OR
338	1	ZonesData_C[1].Z_Airms.Warn_LowHumMainPrb	WRA12 - Alerte zone 1: basse humidité détectée par sonde principale	Bool 0 1 0 OR
339	1	ZonesData_C[1].Z_Airms.Warn_HighTempMainPrb	WRA13 - Alerte zone 1: température élevée détectée par sonde principale	Bool 0 1 0 OR
340	1	ZonesData_C[1].Z_Airms.Warn_LowTempMainPrb	WRA14 - Alerte zone 1: basse température détectée par sonde principale	Bool 0 1 0 OR
341	1	ZonesData_C[1].Z_Airms.Warn_HighHumLimPrb	WRA15 - Alerte zone 1: humidité élevée détectée par sonde limite	Bool 0 1 0 OR
342	1	ZonesData_C[1].Z_Airms.Warn_LowTempLimPrb	WRA16 - Alerte zone 1: basse humidité détectée par sonde limite	Bool 0 1 0 OR
343	1	ZonesData_C[1].Z_Airms.Warn_HighHumTwoPrbsAvg	WRA17 - Alerte zone 1: humidité moyenne élevée détectée par 2 sondes	Bool 0 1 0 OR
344	1	ZonesData_C[1].Z_Airms.Warn_LowHumTwoPrbsAvg	WRA18 - Alerte zone 1: basse humidité détectée par moyenne 2 sondes	Bool 0 1 0 OR
345	1	ZonesData_C[1].Z_Airms.Warn_HighTempTwoPrbsAvg	WRA19 - Alerte zone 1: température élevée détectée par moyenne 2 sondes	Bool 0 1 0 OR
346	1	ZonesData_C[1].Z_Airms.Warn_LowTempTwoPrbsAvg	WRA20 - Alerte zone 1: basse température détectée par moyenne 2 sondes	Bool 0 1 0 OR
347	1	ZonesData_C[1].Z_Airms.Warn_HighHumThreePrbsAvg	WRA21 - Alerte zone 1: humidité moyenne élevée détectée par 3 sondes	Bool 0 1 0 OR
348	1	ZonesData_C[1].Z_Airms.Warn_LowHumThreePrbsAvg	WRA22 - Alerte zone 1: basse humidité détectée par moyenne 3 sondes	Bool 0 1 0 OR
349	1	ZonesData_C[1].Z_Airms.Warn_HighTempThreePrbsAvg	WRA23 - Alerte zone 1: température élevée détectée par moyenne 3 sondes	Bool 0 1 0 OR
350	1	ZonesData_C[1].Z_Airms.Warn_LowTempThreePrbsAvg	WRA24 - Alerte zone 1: basse température détectée par moyenne 3 sondes	Bool 0 1 0 OR
351	1	ZonesData_C[1].Z_Airms.Warn_SVOffline	WRO05 - Alerte zone 1: superviseur hors ligne	Bool 0 1 0 OR
352	1	ZonesData_C[1].Z_Airms.Airm_SVOffline	WRO09 - Alarme zone 1: superviseur hors ligne	Bool 0 1 0 OR
353	1	ZonesData_C[1].Z_Airms.Airm_Retain	ALG01 - Alarme zone 1: erreur du nombre d'écritures de la mémoire non volatile	Bool 0 1 0 OR
354	1	ZonesData_C[1].Z_Airms.Airm_Err_retain_write	ALG02 - Alarme zone 1: trop d'écritures dans la mémoire non volatile	Bool 0 1 0 OR
355	1	ZonesData_C[1].Z_Airms.Warn_RetMem	WRG03 - Alerte zone 1: trop d'écritures dans la mémoire non volatile	Bool 0 1 0 OR
356	1	ZonesData_C[1].Z_Airms.Airm_NoModel	ABC01 - Alarme zone 1: aucun modèle n'est configuré	Bool 0 1 0 OR
357	1	ZonesData_C[1].Z_WorkPar.DisableVarUnitPause	Désactivation pause par le service de monitorage (0—pause non désactivée, 1=pause désactivée)	Bool 0 1 0 OR
358	1	ZonesData_C[1].Z_Info.ZoneAlmPresent	Au moins 1 alarme activée sur zone	Bool 0 1 0 OR
359	1	ZonesData_C[1].Z_Info.ZoneWarning	Au moins 1 alerte activée sur zone	Bool 0 1 0 OR

9.3.3 Tableau des variables Modus station de pompage - Type HoldingRegister

OR= OnlyRead RW= ReadWrite
Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
100 1	ZoneData	S.Z_FctsCfg.FiIT Durée de remplissage, avec l'option «toutes les zones ensemble » sélectionnée		Uint	2	1	60	[min]	RW
101 1	FillMult	Type Type de remplissage pour système multizone (0-toutes les zones ensemble, 1-une zone à la fois)		Uint	0	0	1	0	RW
102	1	ZonesData_C[1].Z_FctsCfg.FiIT	Durée du remplissage de la zone 1	Uint	2	1	60	[min]	RW
103	1	ZonesData_C[2].Z_FctsCfg.FiIT	Durée du remplissage de la zone 2	Uint	2	1	60	[min]	RW
104	1	ZonesData_C[3].Z_FctsCfg.FiIT	Durée du remplissage de la zone 3	Uint	2	1	60	[min]	RW
105	1	ZonesData_C[4].Z_FctsCfg.FiIT	Durée du remplissage de la zone 4	Uint	2	1	60	[min]	RW
106	1	ZonesData_C[5].Z_FctsCfg.FiIT	Durée du remplissage de la zone 5	Uint	2	1	60	[min]	RW
107	1	ZonesData_C[6].Z_FctsCfg.FiIT	Durée du remplissage de la zone 6	Uint	2	1	60	[min]	RW
108	1	ZonesData_C[7].Z_FctsCfg.FiIT	Durée du remplissage de la zone 7	Uint	2	1	60	[min]	RW
109	1	ZonesData_C[8].Z_FctsCfg.FiIT	Durée du remplissage de la zone 8	Uint	2	1	60	[min]	RW
110	1	ZonesData_C[9].Z_FctsCfg.FiIT	Durée du remplissage de la zone 9	Uint	2	1	60	[min]	RW
111	1	ZonesData_C[10].Z_FctsCfg.FiIT	Durée du remplissage de la zone 10	Uint	2	1	60	[min]	RW
112	1	ZonesData_C[11].Z_FctsCfg.FiIT	Durée du remplissage de la zone 11	Uint	2	1	60	[min]	RW
113	1	ZonesData_C[12].Z_FctsCfg.FiIT	Durée du remplissage de la zone 12	Uint	2	1	60	[min]	RW
114 1	WashMode	Mode de lavage (0-lavage désactivé, 1-lavage pour inactivité, 2=lavage quotidien)		JSint	2	0	2	0	RW
115 1	WashMultiType	Type de lavage en cas de système multizone (0-toutes les zones ensemble, 1-une zone à la fois)		Uint		0	1	0	RW
116 1	ZoneData_S.Z_FctsCfg.WashT	Durée du lavage en cas de «remplissage de toutes les zones ensemble»		Uint	2	1	10	[min]	RW
117	1	PerWashHrThr	Temps d'inactivité pour activer le lavage en cas de lavage inactivité	Uint	24	1	99	0	RW
118	1	DailyWashHr	Sélection de l'heure en cas de lavage quotidien	Uint	0	0	23	0	RW
119	1	DailyWashMin	Sélection des minutes en cas de lavage quotidien	Uint	0	0	59	0	RW
120	1	ZonesData_C[1].Z_FctsCfg.WashT	Durée du lavage de la zone 1	Uint	2	1	10	[min]	RW

Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
121	1	ZonesData_C[2]Z_FctsCfg.WashT Durée du lavage de la zone 2 UInt 2 1 10 [min] RW
122	1	ZonesData_C[3]Z_FctsCfg.WashT Durée du lavage de la zone 3 UInt 2 1 10 [min] RW
123	1	ZonesData_C[4]Z_FctsCfg.WashT Durée du lavage de la zone 4 UInt 2 1 10 [min] RW
124	1	ZonesData_C[5]Z_FctsCfg.WashT Durée du lavage de la zone 5 UInt 2 1 10 [min] RW
125	1	ZonesData_C[6]Z_FctsCfg.WashT Durée du lavage de la zone 6 UInt 2 1 10 [min] RW
126	1	ZonesData_C[7]Z_FctsCfg.WashT Durée du lavage de la zone 7 UInt 2 1 10 [min] RW
127	1	ZonesData_C[8]Z_FctsCfg.WashT Durée du lavage de la zone 8 UInt 2 1 10 [min] RW
128	1	ZonesData_C[9]Z_FctsCfg.WashT Durée du lavage de la zone 9 UInt 2 1 10 [min] RW
129	1	ZonesData_C[10]Z_FctsCfg.WashT Durée du lavage de la zone 10	UInt	2	1		10	[min]	RW
130	1	ZonesData_C[11]Z_FctsCfg.WashT Durée du lavage de la zone 11	UInt	2	1		10	[min]	RW
131	1	ZonesData_C[12]Z_FctsCfg.WashT Durée du lavage de la zone 12	UInt	2	1		10	[min]	RW
132	1	ZonesData_C[13]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 1	UInt	24	0	48	[h]	RW
133	1	ZonesData_C[14]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 2	UInt	24	0	48	[h]	RW
134	1	ZonesData_C[15]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 3	UInt	24	0	48	[h]	RW
135	1	ZonesData_C[16]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 4	UInt	24	0	48	[h]	RW
136	1	ZonesData_C[17]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 5	UInt	24	0	48	[h]	RW
137	1	ZonesData_C[18]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 6	UInt	24	0	48	[h]	RW
138	1	ZonesData_C[19]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 7	UInt	24	0	48	[h]	RW
139	1	ZonesData_C[20]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 8	UInt	24	0	48	[h]	RW
140	1	ZonesData_C[21]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 9	UInt	24	0	48	[h]	RW
141	1	ZonesData_C[22]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 10	UInt	24	0	48	[h]	RW
142	1	ZonesData_C[23]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 11	UInt	24	0	48	[h]	RW
143	1	ZonesData_C[24]Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 12	UInt	24	0	48	[h]	RW
144	1	FunctSelNO_Mss	Sélection fonction relais programmable NO/PUMP *	USInt	0	0	/	0	RW
145	1	P_SetPLowPAImDly	Retard alarme basse pression sortie de la station de pompage	UInt 90 20		120 [s]	RW
146	1	HiConductAlmThrsh	Seuil d'alarme haute conductivité de l'eau	UInt	200	HiConductWar-n thrsh	2500	[uS/cm]	RW
147	1	HiConductWarnThrsh	Seuil alerte pour haute conductivité de l'eau	UInt	100	20	2500	[uS/cm]	RW
148	1	HiConductWarnHyst Hystérésis relative à la désactivation de l'alerte haute conductivité eau	UInt 10 1 2500 [uS/cm] RW
149	1	HiConductAlmDlyT	Retard alarme haute conductivité de l'eau	UInt	10	0	99	[min]	RW
150	1	T_SetPARezeSetP	Seuil alarme basse température de l'eau	Real	5,0	3,0	10,0	0.1°C - T]	RW
151	1	T_SetPAFreezeHyst	Hystérésis relative à la désactivation de l'alarme basse température eau	Real 1,0	0,5		0,1	°C - T]	RW
152	1	T_SetPAFreezeAlmDly	Retard alarme basse température de l'eau	UInt	15	1		[s]	RW
153	1	T_SetPByPassTDrainOpen	Seuil ouverture électrovanne de vidange DVB pour haute température eau dérivation	Real 45,0 35,0		60,0 0,1		°C - T]	RW
154	1	T_SetPByPassTWarnResetHyst	Hystérésis relative à la désactivation de l'alerte haute température eau	Real 5,0	1,0		10,0 0,1		°C - T]
155	1	T_SetPByPassTWarnSet	Seuil alerte pour haute température eau	Real	52,0	45,0	65,0	0.1 %	RW
164	1	UoM_SV Unité de mesure (2=système impérial, 6=système international)	USInt	6	1		7	0	RW
165	1	MstFullStandbyMaxT	Retard vidange de la ligne pompe-zone en veille	UInt	60	0		120		RW
166	1	MstLmptyStandbyMaxTill	Durée de vidange de la ligne pompe-zone en veille	UInt	5	1		120		RW
167	1	OilreePmpAirPurgeT	Durée procédure de purge de la pompe	UInt	30	20		60	[s]	RW
168	1	OilFreePmpStaDly	Délai de démarrage de la pompe oil-free	UInt	10	10		60	[s]	RW
300	1	ZonesData_C[1]Z_WorkPar.GlbSetP_Hum	Réglage point de consigne humid zone 1	Real	50,0	0,0		100,0	0.1 [%rh]	RW
301	1	ZonesData_C[1]Z_WorkPar.GlbSetP_Temp	Réglage point de consigne temp zone 1	Real	25,0	0,0		100,0	0.1°C - T]	RW
302	1	ZonesData_C[1]Z_WorkPar.GlbSetPlim_Hum	Réglage point de consigne limite humid zone 1	Real	50,0	0,0		100,0	0.1 [%rh]	RW
303	1	ZonesData_C[1]Z_WorkPar.GlbSetPlim_Temp	Réglage point de consigne limite température zone 1	Real 25,0 0,0			100,0 0,1		°C - T]	RW
304	1	ZonesData_C[1]Z_Reg.Rack-MaxProd	Réglage production maximum zone 1	Real	100,0	0,0		100,0	0.1 [%]	RW
305	1	ZonesData_C[1]Z_Reg.RegTyp Mode réq.**	Mode réq.**	USInt	6	0		18	0	RW
306	1	ZonesData_C[1]Z_FctsCfg.PressRelieT[1]	Durée de la fonction « pressure relief » de l'étape 1	Real	1,0	0,0		30,0	0.1 [s]	RW
307	1	ZonesData_C[1]Z_LctsCfg.PressRelieT[2]	Durée de la fonction « pressure relief » de l'étape 2	Real	1,0	0,0		30,0	0.1 [s]	RW
308	1	ZonesData_C[1]Z_FctsCfg.PressRelieT[3]	Durée de la fonction « pressure relief » de l'étape 3	Real	1,0	0,0		30,0	0.1 [s]	RW
309	1	ZonesData_C[1]Z_FctsCfg.PressRelieT[4]	Durée de la fonction « pressure relief » de l'étape 4	Real	1,0	0,0		30,0	0.1 [s]	RW
310	1	ZonesData_C[1]Z_FctsCfg.PressRelieT[5]	Durée de la fonction « pressure relief » de l'étape 5	Real	1,0	0,0		30,0	0.1 [s]	RW
311	1	ZonesData_C[1]Z_FctsCfg.PressRelieT[6]	Durée de la fonction « pressure relief » de l'étape 6	Real	1,0	0,0		30,0	0.1 [s]	RW
312	1	ZonesData_C[1]Z_PrbCfg.RackPIpbLtUTyp	Sélection type sonde température rack (0-0.1V, 1=0.10V, 2=2.10V, 3=0.20 mA, 4=4.20 mA, 5=NIC)	USInt	5	0		5	0	RW
313	1	ZonesData_C[1]Z_PrbCfg.RackI-Prb.Mt_Temp	Valeur température minimum relative à la sonde de température rack	Real -20,0	-999,9		999,9 0		°C - T]	RW
314	1	ZonesData_C[1]Z_PrbCfg.RackI-Prb.Mt_Temp	Valeur température maximum relative à la sonde température rack	Real 70,0-999,9			999,9 0.1		°C - T]	RW
315	1	ZonesData_C[1]Z_PrbCfg.RackI-Prb.Offs	Valeur de compensation appliquée à lecture sonde température rack	Real 0,0	-999,9		999,9 0.1		°C - T]	RW
316	1	ZonesData_C[1]Z_FctsCfg.RackTempMng.RackTSctP	Point de consigne temp. pour fonction modulation de la production via sonde rack	Real 20,0 5,0			50,0 0.1		°C - T]	RW
Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.		Max.	UdM	Accès
317 1	ZonesD	Data_C[1].Z_FctsCfg.RackTempMng.RackTBand	Bande proportionnelle relative à fonction de modulation de la production via sonde rack	Real 5,0 0,5	10,0 0,1				[°C - °F]	RW
318 1	ZonesD	Data_C[1].Z_FctsCfg.RackTempMng.RackTDiff	Différentiel relatif à désactivation alerte fonction de modulation de la production via sonde rack	Real 2,0 0,5	10,0 0,1				[°C - °F]	RW
319 1	ZonesD	Data_C[1].Z_FctsCfg.IIumPrbAlrmCtrlDel	Activation fonction retard alarmes sondes de réglage lors du démarrage de la production (0=désactivé, 1=activité)	UInt 5 1		99 [min]	RW
320 1	ZonesD	Data_C[1].Z_FctsCfg.FunctSciNO/. Sly	Sélection fonction relais programmable NO7(0=État vic unité, 1=Alertic basse température rack)	JSint	0	0		1	0	RW
340 1	ZonesD	Data_C[1].Z_FctsCfg.HighMainHum_WarnThrsh	Réglage seuil alarme humidité élevée capteur principal	Real 100,0 0,0	100,0	0,1 [%rh]	RW
341 1	ZonesD	Data_C[1].Z_FctsCfg.HighMainTemp_WarnThrsh	Réglage seuil alarme température élevée capteur principal	Real 40,0 5,0	70,0	0,1			[°C - °F]	RW
342 1	ZonesD	Data_C[1].Z_FctsCfg.LowMainlum_WarnThrsh	Réglage seuil alarme humidité basse capteur principal	Real 0,0 0,0	100,0 0,0	[%rh]	RW
343 1	ZonesD	Data_C[1].Z_FctsCfg.LowMainTemp_WarnThrsh	Réglage seuil alarme température basse capteur principal	Real 15,0	5,0 70,0	0,1			[°C - °F]	RW
344 1	ZonesD	Data_C[1].Z_IctsCfg.HighLimitHum_WarnThrsh	Réglage seuil alarme humidité élevée sonde limite	Real		100,0	0,0	100,0	0,1 [%rh]	RW
345 1	ZonesD	Data_C[1].Z_FctsCfg.LowLimitTemp_WarnThrsh	Réglage seuil alarme basse température sonde limite	Real 15,0	5,0 70,0	0,1			[°C - °F]	RW
346 1	ZonesD	Data_C[1].Z_FctsCfg.PrbThrshWarnDly	Retard alarmes humidité/température élevée/basse	UInt	1	0		89	[min]	RW
347 1	ZonesD	Data_C[1].Z_WorkPar.SVReq	Demande de production de la zone par supervision	Real		0,0		100,0	0,1 [%]	RW
349 1	ZonesD	Data_C[1].Z_RackCfg.RotStepsT	Activation rotation étages zone 1	UInt	15	1		9999	[min]	RW

* (0=état vie de unité, 1=alerte basse température du rack, 2=état pompe, 3=alerte maintenance de pompe, 4=alerte manque d'eau, 5=alerte basse pression d'entrée, 6=alarme basse pression d'entrée, 7=alarme basse température eau)
** (0=on/off, 1=on/off + humidité limite, 2=on/off + température limite, 3=signal extérieur, 4=signal extérieur + humidité limite, 5=signal extérieur + température limite, 6=humidité, 7=humidité + humidité limite, 8=humidité + température limite, 9=température, 10=température + température limite, 11=température + humidité limite, 12=2 sonde humidité, 13=2 sonde température, 14=3 sonde humidité, 15=3 sonde température, 16=2 sonde température + humidité limite, 17=point de rosée, 18=point de rosée + humidité limite)

* (1=Off par clavier, 2=Off par superviseur, 3=Standby, 4=Production, 6=Lavage, 7=Remplissage, 8=Alerte, 9=Alarme, 12=Off par tranche horaire, 13=Off de DIN, 15=Off par fluxostat, 16=Off par zone, 18=Alarme pompe, 19=Off par pompe, 20=Off par DIN pompe, 22=Mode manuel zone, 23=Ralentissement, 27=Off par zones. 28=Étalonnage bypass, 31=Unité en pause, 32=Purge pompe, 33=Remplissage pompe
** (0 = mode manuel disponible, 1 = attente de la fin du lavage, 2 = attente de la fin du remplissage, 3 = attente de la fin de la production)
*** (0=Mise sous tension, 10=Initialisation du logiciel, 20=Attente réseau, 30=Lavage, 40=Remplissage, 50=Standby vide, 60=Standby plein, 70=Contrôle de l'eau, 80=Production, 90=Ralentissement, 100=Prélavage, 110=Alarme, 120=Remplissage étalonnage bypass, 130=Étalonnage bypass, 140=Attente contrôle, 150=Renouvellement de l'eau WTS, 160=Désactivé)170=Purge pompe, 180 = Remplissage pompe)
9.3.4 Tableau des variables ModBus station de pompage - Type InputRegister

OR= OnlyRead RW= ReadWrite
Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
100	1	OnOfStatus	Etat pompe *	Uint		0	65535	0	OR
101	1	SwVerX	Version logiciel X (principal)	Uint		0	65535	0	OR
102	1	SwVerY	Version logiciel Y (mineur)	Uint		0	65535	0	OR
103	1	SwVerZ	Version logiciel Z (correctif)	Uint		0	65535	0	OR
104	2	PmpCurrReq	Production demandée à la pompe	Real		0,0	3,40E+43	0,1 [kg/h - lb/h]	OR
106	2	PmpCurrProd	Production courante de la pompe	Real		0,0	3,40E+43	0,1 [kg/h - lb/h]	OR
108	1	OSVerX	Version système opérationnel X (principal)	Uint		0	65535	0	OR
109	1	OSVerY	Version système opérationnel Y (mineur)	Uint		0	65535	0	OR
110	1	OSVerZ	Version système opérationnel Z (correctif)	Uint		0	65535	0	OR
111	1	Core	Version core c.p.CO	Uint		0	65535	0	OR
112	2	PmpHrs_PAR	Compte partiel des heures de fonctionnement de la pompe	UDInt		0	4294967295	[h]	OR
114	1	PmpNextMaintThrsh	Décompte du temps avant le prochain entretien de la pompe	Uint		0	65535	[h]	OR
115	2	PmpHrs_TOT	Compte global heures de fonctionnement de la pompe	UDInt		0	4294967295	[h]	OR
117/2	UnitHrs Compte global des heures de fonctionnement de l'unité			UDInt		0	4294967295	[h]	OR
119	1	PmpResDate.Day	Données de reset heures partielles de fonctionnement de la pompe - Jour	Uint		0	65535	[d]	OR
120	1	PmpResDate.Month	Données de reset heures partielles de fonctionnement de la pompe - Mois	Uint		0	65535	[m]	OR
121	1	PmpResDate.Year	Données de reset heures partielles de fonctionnement de la pompe - Année	Uint		0	65535	[y]	OR
122	1	PmpResDate.Iour	Données de reset heures partielles de fonctionnement de la pompe - heure	Uint		0	65535	[h]	OR
123	1	PmpResDate.Minute	Données de reset heures partielles de fonctionnement de la pompe - Minutes	Uint		0	65535	[m]	OR
124	1	UnitCfg.UnitModel	Modèle unité	Uint		0	65535	0	OR
125	2	InletPress_Msk	Pression eau à l'entrée de la station de pompage	Real		-3,40E+42	3,40E+43	0,1 [bar - ps]	OR
127	2	OutletPress	Pression eau sortie station de pompage	Real		-9999,9	9999,9	0,1 [bar - ps]	OR
129/2	BypassTPrb Température eau de la dérivation station de pompage			Real		999,9 999,9	0,1 [°C °F] OR
131/1	Conductivity Conductibilité eau à l'entrée de la station de pompage			Uint		0	65535	[μS/cm]	OR
132	1	PmpManModeWait	Etat activation mode manuel de la pompe **	Uint		0	65535	0	OR
133	1	MaxInvOutFreq_Corr	Fréquence maximale inverseur	Real		-999,9	999,9	0,1 [Hz]	OR
134	1	PmpFlowRate	RESERVE	Real		-999,9	999,9	0,1 [kg/h - lb/h]	OR
135	1	Année	Année courante (AAAA)	Uint		0	99	[y]	OR
136	1	Month	Mois courant (MM)	Uint		1	12	[m]	OR
137	1	Day	Jour courant (JJ)	Uint		1	31	[d]	OR
138	1	Hour	Heure courante	Uint		0	23	[h]	OR
139	1	Minute	Minute courante	Uint		0	65535	min.	OR
140	1	DayOfWeek	Jour de la semaine	USint		1	7	0	OR
141	2	Verfrom_pgdxf	Version logiciel interlace utilisateur pGDx	UDInt		0	4294967295	0	OR
143/2	ZoneData_S.Z_Info. IPConfig[2]		Adresse IP pompe	UDInt		0	4294967295	0	OR
145	1	UnitCfg.ZonesNum	Réglage nombre de zones système	Uint	1	1	12	0	OR
146	1	Bckp_Status	RESERVE	Uint		0	65535	0	OR
Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
300 1	Zones	Data_C[1].Z_Info.ZoneStatus	État zone 1 *** UInt 0 65535 0 OR
301 2	Zones	Data_C[1].Z_Info.FlowReg	Demande de production de la zone 1	Real		0,0	9999,9	0.1 [kg/h - lb/h]	OR
303 2	Zones	Data_C[1].Z_Info.CurrProd	Production courante de la zone 1	Real		0,0	9999,9	0.1 [kg/h - lb/h]	OR
305 2	Zones	Data_C[1].Z_Info.RealReg	Demande par signal de régulation zone 1	Real		0,0	100,0	0.1 [%]	OR
307 1	Zones	Data_C[1].Z_Info.MainPrb	Lecture capteur principal zone 1	Real		-999,9	999,9	0	OR
308 1	Zones	Data_C[1].Z_Info.LimitPrb	Lecture capteur de limitation zone 1	Real		-999,9	999,9	0	OR
309 1	Zones	Data_C[1].Z_Info.RackTPrb	Lecture sonde température rack zone 1	Real		-999,9	999,9	0	OR
310 1	Zones	Data_C[1].Z_RackCfg.RackFlowRate	Débit nominal rack	Real		0,0	999,9	0.1 [kg/h - lb/h]	OR
311 1	Zones	Data_C[1].Z_SysInfo.SwVer.X	Version logiciel X (principal)	UInt 0 65535 0		OR
312 1	Zones	Data_C[1].Z_SysInfo.SwVer.Y	Version système opérationnel Y (mineur)	UInt		0	65535	0	OR
313 1	Zones	Data_C[1].Z_SysInfo.SwVer.Z	Version logiciel Z (correctif)	UInt		0	65535	0	OR
314 1	Zones	Data_C[1].Z_SysInfo.OSVer.X	Version système opérationnel X (principal)	UInt 0 65535 0		OR
315 1	Zones	Data_C[1].Z_SysInfo.OSVer.Y	Version système opérationnel Y (mincur)	UInt		0	65535	0	OR
316 1	Zones	Data_C[1].Z_SysInfo.OSVer.Z	Version système opérationnel Z (correctif)	UInt		0	65535	0	OR
317 1	Zones	Data_C[1].Z_SysInfo.CoreType	Version core c.pCO	UInt 0 65535 0		OR
318 1	Zones	Data_C[1].Z_SysInfo.UnitModel	Modèle unité	UInt 0 65535 0		OR
319 1	Zones	Data_C[1].Z_Info.ZoneManMode'Wait	État activation mode manuel de la zone **	UInt 0 65535 0		OR
320 2	Zones	Data_C[1].Z_Info.IPConfig[2]	Adresse IP zone	UDInt		0 4294967295 0		OR
322 1	Zones	Data_C[1].Z_Info.TempDewPoint	Calcul température dew point zone	Real		-999,9	999,9	0.1 [°C - °F]	OR
323 1	Zones	Data_C[1].Z_Info.TwoPrbsAvg	Calcul moyenne lecture deux sondes zone	Real		-32768	32767	0	OR
324 1	Zones	Data_C[1].Z_Info.ThreePrbsAvg	Calcul moyenne lectures trois sondes zone	Real		-32768	32767	0	OR
325 1	Zones	Data_C[1].Z_Info.OnOffStatus	RESERVE	UInt 0 65535 0		OR

9.3.5 Tableau des variables ModBus zone - Type Coil

OR= OnlyRead
RW= ReadWrite

Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
300	1	ZoneData_SZ_FctsCfg.RackTem-pMng.EnRackTMng	Activation fonction de modulation de la production par lecture sonde température rack (0= désactivé, 1= activé)	Bool	0	0	1		RW
301	1	ZoneData_SZ_FctsCfg.RackTem-pMng.EnRackTReducedProd	Activation réduction de la production en fonction de la température rack	Bool	0	0	1		RW
302	1	ZoneData_SZ_FctsCfg.RackTem-pMng.EnRackTWarn	Sélectionner notification pour basse temp rack (0=notifica-tion, 1=alertc)	Bool	0	0	1		RW
303	1	ZoneData_SZ_FctsCfg.EnDlyd-HumPrbAlrmCtrl	Activation retard contrôle de la sonde humidité pour activation de l'alarme	Bool	0	0	1		RW
304	1	ZoneData_SZ_FctsCfg.RackEn-logic	État entrée numérique relative à autorisation de production zone (BACKEN) (0=contact fermé, 1=contact ouvert)	Bool	0	0	1		RW
305	1	ZoneData_SZ_FctsCfg.AirFlow-S-witchLogic	État entrée numérique relative au fluxostat (FLUX) (0=contact fermé, 1=contact ouvert)	Bool	0	0	1		RW
306	1	ZoneData_SZ_FctsCfg.ZoneSta-tusDout_Logic	Logique sortie numérique relative à «état zone» ZONE (0=NI, 1=NO)	Bool	0	0	1		RW
307	1	ZoneData_SZ_FctsCfg.Alr-mDOutLogic	Logique sortie numérique relative à «état alarme» AL (0=NF, 1=NO)	Bool	0	0	1		RW
308	1	ZoneData_SZ_FctsCfg.RelayLo-gicNO/	Logique sortie numérique relative à «relais NO7 program-mable» (0=NF, 1=NO)	Bool	0	0	1		RW
309	1	ZoneData_SZ_FctsCfg.ZoneMan-ModeEnFill	Activation fonction de remplissage pour mode manuel de zone (0= désactivé, 1=activé)	Bool	1	0	1		RW
310	1	ZoneData_SZ_WorkPar.UnitPause	Configuration unité en pause (0=pas en pause ; 1=en pause)	Bool	0	0	1		RW
311	1	ZoneData_SZ_WorkParSVEnReg	Validation régulation zone par supervision	Bool	0	0	1		RW
312	1	ZoneData_SZ_WorkParSVEnOnOff	Validation on/off zone par supervision	Bool	0	0	1		RW
313	1	ZoneData_SZ_WorkParSVOnOff	On/off zone par supervision	Bool		0	1		RW
314	1	ZoneData_SZ_RackCfg.EnRotSteps	Activation rotation étages d'une zone	Bool	0	0	1	0	RW

9.3.6 Tableau des variables ModBus zone - Type DiscretelInput

OR= OnlyRead

RW= ReadWrite

Ind.	Occ.	Nom de la variable	Description	Data t.pe Déf.	Min.	Max.	UdM	Accès
301 1	ZoneData_S.Z_DigiLO.RackEnSta-tus_NoLogic		État entrée numérique relative à autorisation de production zonc (RACKEN) (0=contact fermé, 1=contact ouvert)	Bool 0 1 OR
302 1	ZoneData_S.Z_DigiLO.AirFlowSwit-chStatus_Nol.logic		État entrée numérique relative au fluxostat (FLUX) (0=contact fermé, 1=contact ouvert)	Bool 0 1 OR
303	1	ZoneData_S.Z_RackSteps.LineDrain	État sortie numérique relative à vidange ligne (NOL) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 OR
304 1	ZoneData_S.Z_DigiLO.NO7_PrgDout État sortie		numérique relative au relais programmable NO7 (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 OR
305	1	ZoneData_S.Z_DigiLO.Alm_Dout	État sortie numérique relative à état alarme (AL) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 1 OR
306	1	ZoneData_S.Z_RackSteps.Ventilation	État sortie numérique relative à électrovanne de ventilation rack (NOV) (0=sortie alimentée, 1=sortie non alimentée)	Bool 0 1 OR
313	1	ZoneData_S.Z_RackSteps.Step[1].Fill	État électrovanne de rempli, du rack - étape 1 (0=fermé, 1=ouvert)	Bool	0	1		OR
314	1	ZoneData_S.Z_RackSteps.Step[2].Fill	État électrovanne de rempli, du rack - étape 2 (0=fermé, 1=ouvert)	Bool	0	1		OR
315	1	ZoneData_S.Z_RackSteps.Step[3].Fill	État électrovanne de rempli, du rack - étape 3 (0=fermé, 1=ouvert)	Bool	0	1		OR
316	1	ZoneData_S.Z_RackSteps.Step[4].Fill	État électrovanne de rempli, du rack - étape 4 (0=fermé, 1=ouvert)	Bool	0	1		OR
317	1	ZoneData_S.Z_RackSteps.Step[5].Fill	État électrovanne de rempli, du rack - étape 5 (0=fermé, 1=ouvert)	Bool	0	1		OR
318	1	ZoneData_S.Z_RackSteps.Step[6].Fill	État électrovanne de rempli, du rack - étape 6 (0=fermé, 1=ouvert)	Bool	0	1		OR
319	1	ZoneData_S.Z_RackSteps.Step[1].Drain	État électrovanne de vidange du rack - étape 1 (0=fermé, 1=ouvert)	Bool	0	1		OR
320	1	ZoneData_S.Z_RackSteps.Step[2].Drain	État électrovanne de vidange du rack - étape 2 (0=fermé, 1=ouvert)	Bool	0	1		OR
321	1	ZoneData_S.Z_RackSteps.Step[3].Drain	État électrovanne de vidange du rack - étape 3 (0=fermé, 1=ouvert)	Bool	0	1		OR
322	1	ZoneData_S.Z_RackSteps.Step[4].Drain	État électrovanne de vidange du rack - étape 4 (0=fermé, 1=ouvert)	Bool	0	1		OR
323	1	ZoneData_S.Z_RackSteps.Step[5].Drain	État électrovanne de vidange du rack - étape 5 (0=fermé, 1=ouvert)	Bool	0	1		OR
324	1	ZoneData_S.Z_RackSteps.Step[6].Drain	État électrovanne de vidange du rack - étape 6 (0=fermé, 1=ouvert)	Bool	0	1		OR
331	1	ZoneData_S.Z_Alms.Alm_MainPrb	ALA01 - Alarme zone: sonde principale en panne ou déconnectée	Bool	0	1		OR
332	1	ZoneData_S.Z_Alms.Alm_LimitPrb	ALA02 - Alarme zone: sonde limite en panne ou déconnectée	Bool	0	1		OR
333	1	ZoneData_S.Z_Alms.Alm_NoRack	ABCO2 - Alarme zone: système de distribution non configuré	Bool	0	1		OR
334 1	ZoneData_S.Z_Alms.Alm_Maste rOffline		ABCO1 - Alarme zone: station de pompage hors ligne	Bool 0 1 OR
335 1	ZoneData_S.Z_Alms.Alm_RackTPrb ABA06 - Alarme zone: sonde température rack en panne ou déconnectée			Bool 0 1 OR
336 1	ZoneData_S.Z_Alms.Warn_LowRackTemp		WRA10 - Alerte zone: basse température rack	Bool 0 1 OR
337 1	ZoneData_S.Z_Alms.Warn_ligh-HumMainPrb		WRA11 - Alerte zone: humidité élevée détectée par sonde principale	Bool 0 1 OR
338 1	ZoneData_S.Z_Alms.Warn_LowHumMainPrb		WRA12 - Alerte zone: basse humidité détectée par sonde principale	Bool 0 1 OR
339 1	ZoneData_S.Z_Alms.Warn_HighTem-pMainPrb		WRA13 - Alerte zone: température élevée détectée par sonde principale	Bool 0 1 OR
340 1	ZoneData_S.Z_Alms.Warn_LowTem-pMainPrb		WRA14 - Alerte zone: basse température détectée par sonde principale	Bool 0 1 OR
341 1	ZoneData_S.Z_Alms.Warn_High-HumLimPrb		WRA15 - Alerte zone: humidité élevée détectée par sonde limite	Bool 0 1 OR
342 1	ZoneData_S.Z_Alms.Warn_LowTem-PlimPrb		WRA16 - Alerte zone: basse humidité détectée par sonde limite	Bool	0	1		OR
343 1	ZoneData_S.Z_Alms.Warn_High-HumTwoPrbsAvg		WRA17 - Alerte zone: humidité moyenne élevée détectée par 2 sondes	Bool 0 1 OR
344 1	ZoneData_S.Z_Alms.Warn_Lowl LumTwoPrcsAvg		WRA18 - Alerte zone: basse humidité détectée par moyenne 2 sondes	Bool 0 1 OR
345 1	ZoneData_S.Z_Alms.Warn_HighTempTwoPrbsAvg		WRA19 - Alerte zone: température élevée détectée par moyenne 2 sondes	Bool 0 1 OR
346 1	ZoneData_S.Z_Alms.Warn_LowTempTwoPrbsAvg		WRA20 - Alerte zone: basse température détectée par moyenne 2 sondes	Bool 0 1 OR
347 1	ZoneData_S.Z_Alms.Warn_High-HumThreePrbsAvg		WRA21 - Alerte zone: humidité moyenne élevée détectée par 3 sondes	Bool 0 1 OR
348	1	ZoneData_S.Z_Alms.Warn_LowHum-ThreePrbsAvg	WRA22 - Alerte zone: basse humidité détectée par moyenne 3 sondes	Bool 0 1 OR
349 1	ZoneData_S.Z_Alms.Warn_HighTempThreePrbsAvg		WRA23 - Alerte zone: température élevée détectée par moyenne 3 sondes	Bool 0 1 OR
350 1	ZoneData_S.Z_Alms.Warn_LowTempThreePrbsAvg		WRA24 - Alerte zone: basse température détectée par moyenne 3 sondes	Bool 0 1 OR
351	1	ZoneData_S.Z_Alms.Warn_SVOffline	WRO05 - Alerte zone: superviseur hors ligne	Bool	0	1		OR
352	1	ZoneData_S.Z_Alms.Alm_SVOffline	WRO09 - Alarme zone: superviseur hors ligne	Bool	0	1		OR
353	1	ZoneData_S.Z_Alms.Alm_Retain	ALG01 - Alarme zone: erreur du nombre décritures de la mémoire non volatile	Bool 0 1 OR
354 1	ZoneData_S.Z_Alms.Alm_Err_re-tain_write		ALG02 - Alarme zone: trop décritures dans la mémoire non volatile	Bool	0	1		OR
355 1	ZoneData_S.Z_Alms.Warn_RetMem		WRG03 - Alerte zone: trop décritures dans la mémoire non volatile	Bool	0	1		OR
356	1	ZoneData_S.Z_Alms.Alm_NoModel	ABC01 - Alarme: aucun modèle n'est configuré	Bool	0	1		OR
357	1	ZoneData_S.Z_WorkPar.DisableVa-rUnitPause	Déactivation pause par le service de monitorage (0- pause non désactivée, 1=pause désactivée)	Bool 0 1 OR
358	1	ZoneData_S.Z_Info.ZoneAlrmPresent	Au moins 1 alarme activée sur zone	Bool	0	1		OR
359	1	ZoneData_S.Z_Info.ZoneWarning	Au moins 1 alerte activée sur zone	Bool	0	1		OR

9.3.7 Tableau des variables ModBus zone - Type HoldingRegister

OR= OnlyRead
RW= ReadWrite

Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
300	1	ZoneData_SZ_WorkPar.GlibSetP_Hum	Réglage point de consigne humid zone	Real	50,0	0,0	100,0	0.1 [%rh]	RW
301	1	ZoneData_SZ_WorkPar.GlibSetP_Temp	Réglage point de consigne temp zone	Real	25,0	0,0	100,0	0.1°C - °F]	RW
302	1	ZoneData_SZ_WorkPar.GlibSet-Plim_Ium	Réglage point de consigne limite humid zone	Real	50,0	0,0	100,0	0.1 [%rh]	RW
303	1	ZoneData_SZ_WorkPar.GlibSet-Plim_Temp	Réglage point de consigne limite température zone	Real	25,0	0,0	100,0	0.1°C - °F]	RW
304	1	ZoneData_SZ_Reg.RackMaxProd	Réglage production maximum zone	Real	100,0	0,0	100,0	0.1 [%]	RW
305	1	ZoneData_SZ_Reg.Reqtyp	Mode rég.*	USInt	6	0	18		RW
306	1	ZoneData_SZ_FctsCfg.PressRelief[1]	Durée de la fonction « pressure relief » de l'étape 1	Real	1,0	0,0	30,0	0.1 [s]	RW
307	1	ZoneData_SZ_FctsCfg.PressRelief[2]	Durée de la fonction « pressure relief » de l'étape 2	Real	1,0	0,0	30,0	0.1 [s]	RW
308	1	ZoneData_SZ_FctsCfg.PressRelief[3]	Durée de la fonction « pressure relief » de l'étape 3	Real	1,0	0,0	30,0	0.1 [s]	RW
309	1	ZoneData_SZ_FctsCfg.PressRelief[4]	Durée de la fonction « pressure relief » de l'étape 4	Real	1,0	0,0	30,0	0.1 [s]	RW
310	1	ZoneData_SZ_FctsCfg.PressRelief[5]	Durée de la fonction « pressure relief » de l'étape 5	Real	1,0	0,0	30,0	0.1 [s]	RW
311	1	ZoneData_SZ_FctsCfg.PressRelief[6]	Durée de la fonction « pressure relief » de l'étape 6	Real	1,0	0,0	30,0	0.1 [s]	RW
312	1	ZoneData_SZ_PrbCfg.RackTPrb.UITyp	Sélection type sonde température rack (0=0.1V, 1=0.10V, 2=2.10V, 3=0.20 mA, 4=4.20 mA, S=NTC)	USInt	5 0	5 RW
313	1	ZoneData_SZ_PrbCfg.RackTPrb.MI_Temp	Valeur température minimum relative à la sonde température rack	Real 20,0	999,9	999,9 0,1		°C - °F]	RW
314	1	ZoneData_SZ_PrbCfg.RackTPrb.Ma_Temp	Valeur température maximum relative à la sonde température rack	Real 70,0	999,9	999,9 0,1		°C - °F]	RW
315	1	ZoneData_SZ_PrbCfg.RackTPrb.Offs Valeur de compensation appliquée à lecture sonde température rack		Real 0,0	999,9	999,9 0,1		°C - °F]	RW
316	1	ZoneData_SZ_FctsCfg.RackTempMing.RackTSeLP	Point de consigne temp. pour fonction modulation de la production via sonde rack	Real 20,0	5,0	50,0 0,1		°C - °F]	RW
317	1	ZoneData_SZ_FctsCfg.RackTempMing.RackTBand	Bande proportionnelle relative à fonction de modula-tion de la production via sonde rack	Real 5,0	0,5	10,0 0,1		°C - °F]	RW
318	1	ZoneData_SZ_FctsCfg.RackTempMing.RackTDiff	Différentiel relatif à désactivation alerte fonction de modulation de la production via sonde rack	Real 2,0	0,5	10,0 0,1		°C - °F]	RW
319	1	ZoneData_SZ_FctsCfg.IumPrbAl-mCrlDel	Activation fonction retard alarmes sondes de réglage lors du démarrage de la production (0=désactivé, 1=activité)	UInt	5	1	99	[min]	RW
320	1	ZoneData_SZ_FctsCfg.FunctSel-NO7_Sly	Sélection fonction relais programmable NO7 (0=État vie unité, 1=Alerle basse température rack)	USInt	0 0	1 RW
340	1	ZoneData_SZ_FctsCfg.HighMain-Ium_WarnThresh	Réglage seuil alarme humidité élevée capteur principal	Real	100,0	0,0	100,0	0.1 [%rh]	RW
341	1	ZoneData_SZ_FctsCfg.HighMain-Temp_WarnThresh	Réglage seuil alarme température élevée capteur principal	Real	40,0 5,0	70	0 0,1		RW
342	1	ZoneData_SZ_FctsCfg.LowMain-Hum_WarnThresh	Réglage seuil alarme humidité basse capteur principal	Real	0	0,0	100,0	0.1 [%rh]	RW
343	1	ZoneData_SZ_FctsCfg.LowMain-Temp_WarnThresh	Réglage seuil alarme température basse capteur principal	Real	15,0 5,0	70	0 0,1		RW
344	1	ZoneData_SZ_FctsCfg.HighLimI-Hum_WarnThresh	Réglage seuil alarme humidité élevée sonde limite	Real	100,0	0,0	100,0	0.1 [%rh]	RW
345	1	ZoneData_SZ_FctsCfg.LowLimit-Tomp_WarnThresh	Réglage seuil alarme basse température sonde limite	Real	15,0	5,0	70,0	0,1°C - °F]	RW
346	1	ZoneData_SZ_FctsCfg.Prb-ThrshsWamDly	Retard alarmes humidité/Température élevée/basse	UInt	1	0	99	[min]	RW
347	2	ZoneData_SZ_WorkPar.SVReq	Demande de production de la zone par supervision	Real		0,0	100,0	0.1 [%]	RW
348	1	UoM_SY Unité de mesure (2: Système Impérial, 6: Système international)		USInt	6 1	7 RW
349	1	ZoneData_SZ_RackCfg.RotStcpsT	Activation rotation étages d'une zone	UInt	15	1	9999	[min]	RW

* (0=on/off, 1=on/off + humidité limite, 2=on/off + température limite, 3=signal extérieur, 4=signal extérieur + humidité limite, 5=signal extérieur + température limite, 6=humidité, 7=humidité + humidité limite, 8=humidité + température limite, 9=température, 10=température + température limite, 11=température + humidité limite, 12=2 sonde humidité, 13=2 sonde température, 14=3 sonde humidité, 15=3 sonde température, 16=2 sonde température + humidité limite, 17=point de rosée, 18=point de rosée + humidité limite)

9.3.8 Tableau des variables ModBus zone - Type InputRegister

* (0=Mise sous tension, 10=Initialisation du logiciel, 20=Attente réseau, 30=Lavage, 40=Remplissage, 50=Standby vide, 60=Standby plein, 70=Contrôle de l'eau, 80=Production, 90=Ralentissement, 100=Prélavage, 110=Alarme, 120=Remplissage étalonnage bypass, 130=Étalonnage bypass, 140=Attente contrôle, 150=Renouvellement de l'eau WTS, 160=Désactivé(170=Purge pompe, 180 = Remplissage pompe)
** (0 = mode manuel disponible, 1 = attente de la fin du lavage, 2 = attente de la fin du remplissage, 3 = attente de la fin de la production)
OR= OnlyRead
RW= ReadWrite

Ind.	Occ.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
300 1		ZoneData_S.Z_Info.ZoneStatus	État zone *	Uint		0	65535		OR
301	2	ZoneData_S.Z_info.FlowReq	Demande de production de la zone	Real		0,0	9999,9	0.1 [kg/h - lb/h]	OR
303	2	ZoneData_S.Z_info.CurrProc	Production courante de la zone	Real		0,0	9999,9	0.1 [kg/h - lb/h]	OR
305	2	ZoneData_S.Z_info.RealReq	Demande par signal de régulation zone	Real		0,0	100,0	0.1 [%]	OR
307	1	ZoneData_S.Z_info.MainPrb	Lecture capteur principal zone	Real		-999,9	999,9		OR
308	1	ZoneData_S.Z_info.LimitPrb	Lecture capteur de limitation zone	Real		999,9	999,9		OR
309	1	ZoneData_S.Z_info.RackTPrib	Lecture sonde température rack zone	Real		999,9	999,9		OR
310 1		ZoneData_S.Z_RackCfg.RackFlowRate	Débit nominal rack	Real		0,0	999,9	0.1 [kg/h - lb/h]	OR
311 1		ZoneData_S.Z_SysInfo.SwVerX	Version logiciel X (principal)	Uint		0	65535		OR
312 1		ZoneData_S.Z_SysInfo.SwVerY	Version système opérationnel Y (mineur)	Uint		0	65535		OR
313 1		ZoneData_S.Z_SysInfo.SwVerZ	Version logiciel Z (correctif)	Uint		0	65535		OR
314 1		ZoneData_S.Z_SysInfo.OSVerX	Version système opérationnel X (principal)	Uint		0	65535		OR
315 1		ZoneData_S.Z_SysInfo.OSVerY	Version système opérationnel Y (mineur)	Uint		0	65535		OR
316 1	ZoneData_SZ_SysInfo.OSVer.Z		Version système opérationnel Z (correctif) UInt 0	65535 OR
317 1	ZoneData_SZ_SysInfo.CoreType		Version core c.pCO	UInt 0 65535	OR
318 1	ZoneData_SZ_Sysinfo.UnitModel		Modèle unité	UInt 0 65535	OR
319 1	ZoneData_SZ_Info.Zone-ManModeWait		Ctat activation mode manuel de la zone **	UInt 0 65535	OR
320 2	ZoneData_SZ_Info.IPConfig[2]		Adresse IP zone	UDInt		0 429496/2	95	OR
322 1	ZoneData_SZ_Info.Temp DewPoint		Calcul température dew point zone	Real		-999,9	999,9	0.1 [°C - °F]	OR
323 1	ZoneData_SZ_Info.Two-PrbsAvg		Calcul moyenne lecture deux sondes zone	Real -32768		32767 OR
324 1	ZoneData_SZ_Info.Three-PrbsAvg		Calcul moyenne lectures trois sondes zone	Real -32768		32767 OR
325 1	ZoneData_SZ_info.OnOffStatus		RLSLRVL	UInt 0 65535		0	OR

9.4 Liste paramètres BACnet

Les variables indiquées dans la liste ne sont qu'un ensemble de toutes les variables internes de l'humidificateur.

ATTENTION

Ne pas configurer de variables qui ne sont pas présentes dans les tableaux, sinon il y a le risque de nuire au bon fonctionnement de l'humidificateur.

Remarque: Il est possible de superviser toutes les zones du système uniquement en se connectant à la station de pompage.

Dans les tableaux suivants, relatifs aux variables de supervision de la station de pompage, seules les variables de zone relatives à la zone 1 du système sont indiquées.

La codification des variables relatives aux autres zones peut être obtenu de la manière suivante:

• Les variables de la zone 1 sont incluses dans l'adresse 300. Pour les zones suivantes, il faut ajouter 200 à l'adresse de la zone 1 (exemple zone 5 = zone (1+4) - adresse zone 5: 300 + (200 x 4) = 1100).
• Les variables de zone sont généralement associées à la structure ZonesData_C[X], sachant que X est l'indice de zone. (exemple zone 5: ZonesData_C[5].Z_Info.LimitPrb).

Dans les tableaux relatifs à la supervision de la zone spécifique, par contre, l'adressage des variables commence toujours à partir de 300, car en se connectant aux commandes de la zone, seuls les paramètres relatifs à cette zone peuvent être supervisés.

Zone de référence	Adresse	Nom de la variable
Zone 1	300	ZonesData_C[1].Z_Info.FlowReq
	304	ZonesData_C[1].Z_Info.LimitPrb
Zone 2	500	ZoncsData_C[2].Z_Info.FlowReq
	504	ZonesData_C[2].Z_Info.LimitPrb
Zone 3	700	ZonesData_C[3].Z_Info.FlowReq
	704	ZoncsData_C[3].Z_Info.LimitPrb
Zone 4	900	ZonesData_C[4].Z_Info.FlowReq
	904	ZonesData_C[4].Z_Info.LimitPrb
Zone 5	1100	ZonesData_C[5].Z_Info.FlowReq
	1104	ZonesData_C[5].Z_Info.LimitPrb
Zone 6	1300	ZonesData_C[6].Z_Info.FlowReq
	1304	ZonesData_C[6].Z_Info.LimitPrb
Zone 7	1500	ZoncsData_C[7].Z_Info.FlowReq
	1504	ZonesData_C[7].Z_Info.LimitPrb
Zone 8	1700	ZonesData_C[8].Z_Info.FlowReq
	1704	ZonesData_C[8].Z_Info.LimitPrb
Zone 9	1900	ZonesData_C[9].Z_Info.FlowReq
	1904	ZonesData_C[9].Z_Info.LimitPrb
Zone 10	2100	ZoncsData_C[10].Z_Info.FlowReq
	2104	ZonesData_C[10].Z_Info.LimitPrb
Zone 11	2300	ZonesData_C[11].Z_Info.FlowReq
	2304	ZonesData_C[11].Z_Info.LimitPrb
Zone 12	2500	ZonesData_C[12].Z_Info.FlowReq
	2504	ZonesData_C[12].Z_Info.LimitPrb

Tab. 9.d

9.4.1 Tableau des variables BACnet station de pompage - Type AnalogValue

OR= OnlyRead RW= ReadWrite
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
100	PmpCurrReq	Production demandée à la pompe	Real	0	0,0	3,40E+43	0.1 [kg/h - lb/h]	OR
101	PmpCurrProd	Production courante de la pompe	Real	0	0,0	3,40E+43	0.1 [kg/h - lb/h]	OR
102	InletPress_Msk	Pression eau à l'entrée de la station de pompage	Real	0	3,40E+42	3,40E+43	0.1 [bar psi]	OR
103	OutletPress	Pression eau sortie station de pompage	Real	0	-999,9	999,9	0.1 [bar psi]	OR
104	ByPassIPro	Température eau de la dérivation station de pompage	Real 0 - 999,9	999,9	0.1 [°C - °F]	OR
105	T_SetPAFreezeSetP	Seuil alarme basse température de l'eau	Real	5,0	3,0	10,0	0.1 [°C - °F]	RW
106 T	SetP.AI reezel lysst	Hystérisis relative à la désactivation de l'alarme basse température eau	Real	1,0	0,5	6,0	0.1 [°C - °F]	RW
107 T	SetP.ByPassTDrainOpen Seu	ouverture électrovanne de vidange DVB pour haute température eau dérivation	Real	45,0	35,0	60,0	0.1 [°C - °F]	RW
108 T	SetP.ByPassITwarnRe-setHyst	Hystérisis relative à la désactivation de l'alerte haute température eau	Real 5,0	1,0 10,0	0.1 [°C - °F]	RW
109	T_SetPByPassITwarnSet	Seuil alerte pour haute température eau	Real	52,0	45,0	65,0	0.1 %	RW
110	MaxInvOutFreq_Corr	Fréquence maximale inverseur	Real	0	-999,9	999,9	0.1 [Hz]	OR
112	PrnpFlowRate	RESERVE	Real	0	-999,9	999,9	0.1 [kg/h - lb/h]	OR
300 ZonesData_C[1].Z_Info. FlowReq	Demande de production de la zone 1	Demande de production de la zone 1	Real	0	0,0	999,9	0.1 [kg/h - lb/h]	OR
301 ZonesData_C[1].Z_Info. CurrProd	Production courante de la zone 1	Demande par signal de régulation zone 1	Real	0	0,0	999,9	0.1 [kg/h - lb/h]	OR
302 ZonesData_C[1].Z_Info. RealReq	Demande par signal de régulation zone 1	Demande par signal de régulation zone 1	Real	0	0,0	100,0	0.1 [%]	OR
303 ZonesData_C[1].Z_Info. MainPrib	Lecture capteur principal zone 1	Lecture capteur principal zone 1	Real	0	-999,9	999,9	0	OR
304 ZonesData_C[1].Z_Info. LimitPrib	Lecture capteur de limitation zone 1	Lecture capteur de limitation zone 1	Real	0	-999,9	999,9	0	OR
305 ZonesData_C[1].Z_Info. RackTPrib	Lecture sonde température rack zone 1	Lecture sonde température rack zone 1	Real	0	-999,9	999,9	0	OR
306 ZonesData_C[1].Z_WorkPar. GlbSetP_Ium	Réglage point de consigne humid zone 1	Réglage point de consigne humid zone 1	Real	50,0	0,0	100,0	0.1 [%rh]	RW
307 ZonesData_C[1].Z_WorkPar. GlbSetP_Temp	Réglage point de consigne temp zone 1	Réglage point de consigne temp zone 1	Real	25,0	0,0	100,0	0.1 [°C - °F]	RW
308 ZonesData_C[1].Z_WorkPar. GlbSetP_Lim_Hum	Réglage point de consigne limite humid zone 1	Réglage point de consigne limite humid zone 1	Real	50,0	0,0	100,0	0.1 [%rh]	RW
309 ZonesData_C[1].Z_WorkPar. GlbSetP_Lim_Temp	Réglage point de consigne limite température zone 1	Réglage point de consigne limite température zone 1	Real	25,0	0,0	100,0	0.1 [°C - °F]	RW
310 ZonesData_C[1].Z_Reg. RackMaxProd	Réglage production maximum zone 1	Réglage production maximum zone 1	Real	100,0	0,0	100,0	0.1 [%]	RW
311 ZonesData_C[1].Z_RackCfg. RackFlowRatc	Débit nominal rack	Débit nominal rack	Real	0	0,0	999,9	0.1 [kg/h - lb/h]	OR
312 ZonesData_C[1].Z_FctsCfg. PressRelief[1]	Durée de la fonction « pressure relief » de l'étape 1	Durée de la fonction « pressure relief » de l'étape 1	Real	1,0	0,0	30,0	0.1 [s]	RW
313 ZonesData_C[1].Z_FctsCfg. PressRelief[2]	Durée de la fonction « pressure relief » de l'étape 2	Durée de la fonction « pressure relief » de l'étape 2	Real	1,0	0,0	30,0	0.1 [s]	RW
314 ZonesData_C[1].Z_FctsCfg. PressRelief[3]	Durée de la fonction « pressure relief » de l'étape 3	Durée de la fonction « pressure relief » de l'étape 3	Real	1,0	0,0	30,0	0.1 [s]	RW
315 ZonesData_C[1].Z_FctsCfg. PressRelief[4]	Durée de la fonction « pressure relief » de l'étape 4	Durée de la fonction « pressure relief » de l'étape 4	Real	1,0	0,0	30,0	0.1 [s]	RW
316 ZonesData_C[1].Z_FctsCfg. PressRelief[5]	Durée de la fonction « pressure relief » de l'étape 5	Durée de la fonction « pressure relief » de l'étape 5	Real	1,0	0,0	30,0	0.1 [s]	RW
317 ZonesData_C[1].Z_FctsCfg. PressRelief[6]	Durée de la fonction « pressure relief » de l'étape 6	Durée de la fonction « pressure relief » de l'étape 6	Real	1,0	0,0	30,0	0.1 [s]	RW
318 ZonesData_C[1].Z_PribCfg. RackTPrib.Mi_Temp	Valeur température minimum relative à la sonde température rack	Valeur température minimum relative à la sonde température rack	Real	-20,0	-999,9	999,9	0.1 [°C - °F]	RW
319 ZonesData_C[1].Z_PribCfg. RackTPrib.Ma_Temp	Valeur température maximum relative à la sonde température rack	Valeur température maximum relative à la sonde température rack	Real	70,0	-999,9	999,9	0.1 [°C - °F]	RW
320 ZonesData_C[1].Z_PribCfg. RackTPrib.Olls	Valeur de compensation appliquée à lecture sonde température rack	Valeur de compensation appliquée à lecture sonde température rack	Real	0,0	-999,9	999,9	0.1 [°C - °F]	RW
321 ZonesData_C[1].Z_FctsCfg. RackTempWng.RackTSetP	Point de consigne temp. pour fonction modulation de la production via sonde rack	Point de consigne temp. pour fonction modulation de la production via sonde rack	Real	20,0	5,0	50,0	0.1 [°C - °F]	RW
322 ZonesData_C[1].Z_FctsCfg. RackTempWng.RackTBand	Bande proportionnelle relative à fonction de modulation de la production via sonde rack	Bande proportionnelle relative à fonction de modulation de la production via sonde rack	Real	5,0	0,5	10,0	0.1 [°C - °F]	RW
323 ZonesData_C[1].Z_FctsCfg. RackTempWng.RackTDiff	Différentiel relatif à désactivation alerte fonction de modulation de la production via sonde rack	Différentiel relatif à désactivation alerte fonction de modulation de la production via sonde rack	Real	2,0	0,5	10,0	0.1 [°C - °F]	RW
325 ZonesData_C[1].Z_FctsCfg. HighMainHum_WarmThrsh	Réglage seu alarme humidité élevée capteur principal	Réglage seu alarme humidité élevée capteur principal	Real	100,0	0,0	100,0	0.1 [%rh]	RW
326 ZonesData_C[1].Z_FctsCfg. HighMainTemp_WarmThrsh	Réglage seu alarme humidité élevée capteur principal	Réglage seu alarme humidité élevée capteur principal	Real	40,0	5,0	70,0	0.1 [°C - °F]	RW
327 ZonesData_C[1].Z_FctsCfg. LowMainlum_WarmThrsh	Réglage seu alarme humidité basse capteur principal	Réglage seu alarme humidité basse capteur principal	Real	0,0	0,0	100,0	0.1 [%rh]	RW
328 ZonesData_C[1].Z_FctsCfg. LowMainTemp_WarmThrsh	Réglage seu alarme humidité basse capteur principal	Réglage seu alarme humidité basse capteur principal	Real	15,0	5,0	70,0	0.1 [°C - °F]	RW
329 ZonesData_C[1].Z_FctsCfg. HighLimitHum_WarmThrsh	Réglage seu alarme humidité élevée sonde limite	Réglage seu alarme humidité élevée sonde limite	Real	100,0	0,0	100,0	0.1 [%rh]	RW
330 ZonesData_C[1].Z_FctsCfg. LowLimitTemp_WarmThrsh	Réglage seu alarme basse température sonde limite	Réglage seu alarme basse température sonde limite	Real	15,0	5,0	70,0	0.1 [°C - °F]	RW
331 ZonesData_C[1].Z_WorkPar. SVReg	Demande de production de la zone par supervision	Demande de production de la zone par supervision	Real	0	0,0	100,0	0.1 [%]	RW
332 ZonesData_C[1].Z_Info. TempDewPoint	Calcul température dew point zone	Calcul température dew point zone	Real	0	-999,9	999,9	0.1 [°C - °F]	OR
333 ZonesData_C[1].Z_Info. TwoPrbsAvg	Calcul moyenne lecture deux sondes zone	Calcul moyenne lecture deux sondes zone	Real	0	32/68	32/67	0	OR
334 ZonesData_C[1].Z_Info. ThreoPrbsAvg	Calcul moyenne lectures trois sondes zone	Calcul moyenne lectures trois sondes zone	Real	0	32/68	32/67	0	OR

9.4.2 Tableau des variables BACnet station de pompage - Type BinaryValue

OR= OnlyRead RW= ReadWrite
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
100	CunArmStatus,Present Au moins 1 alarme	Est activée Bool 0 0 1 0 OR
102	ResetPmpIirs	Commande de reset partiel heures fonct. pompe	Bool	0	0	1	0	RW
103	EnFill	Validation fonction de remplissage (0=désactivé, 1=activité)	Bool	1	0	1	0	RW
104	FillOnlyReqZones	Fonction de remplissage uniquement des zones avec demande de production en cas de remplissage zone par zone (0=désactivée, 1=activité)	Bool 1 0 1 0		RW
105	ZonesData_C[1],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 1 *	Bool	0	0	1	0	RW
106	ZonesData_C[2],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 2 *	Bool	0	0	1	0	RW
107	ZonesData_C[3],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 3 *	Bool	0	0	1	0	RW
108	ZonesData_C[4],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 4 *	Bool	0	0	1	0	RW
109	ZonesData_C[5],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 5 *	Bool	0	0	1	0	RW
110	ZonesData_C[6],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 6 *	Bool	0	0	1	0	RW
111	ZonesData_C[7],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 7 *	Bool	0	0	1	0	RW
112	ZonesData_C[8],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 8 *	Bool	0	0	1	0	RW
113	ZonesData_C[9],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 9 *	Bool	0	0	1	0	RW
114	ZonesData_C[10],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 10 *	Bool	0	0	1	0	RW
115	ZonesData_C[11],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 11 *	Bool	0	0	1	0	RW
116	ZonesData_C[12],Z_FctsCfg.EnRackFul-Standby	Validation de la fonction de standby plein zone 12 *	Bool	0	0	1	0	RW
117	ZoneData_S_Z_FctsCfg.RelayLogicNO7	Logique sortie numérique relative à «relais NO7 programmable» PUMP (0=NF, 1=NO)	Bool 0 0 1 0		RW
118	LIP_SwitchStatus_NoLogic	État entrée numérique relative à pressostat haute pression (I IP) (0=contact fermé, 1=contact ouvert)	Bool 0 0 1 0		OR
119	HT_ThermostatStatus_NoLogic	État entrée numérique relative temp. élevée thermostat (HT) (0=contact fermé, 1=contact ouvert)	Bool 0 0 1 0		OR
120	PumpEnDinStatus_NoLogic	État entrée numérique relative à autorisation de la station de pompage (FEN) (0=contact fermé, 1=contact ouvert)	Bool 0 0 1 0		OR
121	RevOsmStatus_NoLogic	État entrée numérique relative à l'état alarme de l'osmose inversée (ROAL) (0=contact fermé, 1=contact ouvert)	Bool 0 0 1 0		OR
122	WaterLeakStatus_NoLogic	État entrée numérique relative au capteur d'inondation (WL) (0=contact fermé, 1=contact ouvert)	Bool 0 0 1 0		OR
123	Cabinet_Ul.SupplyW	État sortie numérique relative à électrovanne de remplissage en eau et ventilateur de refroidissement pompe (FV) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 0 1 0		OR
124	Cabinet_Ul.Drain	État sortie numérique relative à vidange eau de la station de pompage (DVB) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 0 1 0		OR
125	ZoneData_S_Z_RackSteps.LineDrain	État sortie numérique relative à électrovanne de vidange ligne (NOL) (0=sortie non alimentée, 1=sorie alimentée)	Bool 0 0 1 0		OR
126	ZoneData_S_Z_DigiO.NO7_PigDout	État sortie numérique relative au relais programmable NO7 (PUMP) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 0 1 0		OR
127	ZoneData_S_Z_DigiO.Airm_Dout	État sortie numérique relative à état alarme (AL) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 0 1 0		OR
128	LN IConductAlm	Activation alarme haute conductibilité eau à l'entrée de la station de pompage	Bool 1 0 1 0		RW
130	LowInletFlow	Basse pression eau à l'entrée (0: non présente, 1: basse pression présente)	Bool	0	0	1	0	OR
131	Alm_Retain_Active	ALG01 - Alarme erreur du nombre d'écritures de la mémoire non volatile	Bool	0	0	1	0	OR
132	Alm_Err_relain_write_Active	ALG02 - Alarme zone sonde principales en panne ou déconnecuée	Bool	0	0	1	0	OR
133	Warn_LowPressLPAcive	WRP01 - Alerte basse pression à l'entrée (LP) pendant la production	Bool	0	0	1	0	OR
134	Warn_RetMem_Active	WRG03 - Alerte trop d'écritures dans la mémoire non volatile	Bool	0	0	1	0	OR
135	Alm_Inv_Overvoltage_Active	ABV01 - Alarme inverseur surtension	Bool	0	0	1	0	OR
136	Alm_NoModel_Active	ABC01 - Alarme aucun modèle n'est configuré	Bool	0	0	1	0	OR
137	Warn_Cu_Maint_Active	WRM01 - Alerte entretien demande contrôle visuel hydraulique	Bool	0	0	1	0	OR
138	Alm_HighTemp_Active	ABP02 - Alarme haute température de l'eau	Bool	0	0	1	0	OR
139	Alm_Inv_General_Active	ABV02 - Alarme inverseur alarme générale	Bool 0 0 1 0		OR
140	Alm_Inv_OFF_STATUSLine_Active	ABV03 - Alarme inverseur invers, hors ligne	Bool	0	0	1	0	OR
141	Alm_LowTemp_Active	ABP03 - Alarme basse température de l'eau	Bool	0	0	1	0	OR
142	Alm_Inv_Overtorguc_Active	ABV04 - Alarme inverseur surcoupic	Bool	0	0	1	0	OR
143	Alm_Inv_HeatsinkOverl_Active	ABV05 - Alarme inverseur surchauffe	Bool	0	0	1	0	OR
144	Warn_HighTemp_Active	WRP04 - Alerte haute température de l'eau	Bool	0	0	1	0	OR
145	Warn_HighPressHP_Active	WRP05 - Alerte haute pression de sortie (HP)	Bool	0	0	1	0	OR
146	Alm_Inv_Overcurrent_Active	ABV06 - Alarme inverseur surintensité	Bool	0	0	1	0	OR
147	Alm_Inv_MotorOverload_Active	ABV07 - Alarme inverseur surcharge moteur	Bool	0	0	1	0	OR
148	Alm_LowPressHP_Active	ABP06 - Alarme basse pression de sortie (HP)	Bool	0	0	1	0	OR
149	Alm_Inv_DriveOverload_Active	ABV08 - Alarme inverseur surcharge du lecteur	Bool	0	0	1	0	OR
150	Warn_WMiss_Active	WRP07 - Alerte manque d'eau à l'entrée	Bool	0	0	1	0	OR
151	Alm_LowPressLP_Active	ABP08 - Alerte basse pression à l'entrée (LP) pendant la production	Bool	0	0	1	0	OR
152	Alm_HighPressHP_Active	ABP09 - Alarme haute pression de sortie (HP)	Bool	0	0	1	0	OR
153	Alm_HighPressLP_Active	ABP10 - Alarme haute pression à l'entrée (LP)	Bool	0	0	1	0	OR
154	Alm_Siave1_Active	ALZ01 - Alarme tableau zone 1 en alarme	Bool	0	0	1	0	OR
155	Alm_Siave2_Active	ALZ02 - Alarme tableau zone 2 en alarme	Bool	0	0	1	0	OR
156	Alm_Siave3_Active	ALZ03 - Alarme tableau zone 3 en alarme	Bool	0	0	1	0	OR
157	Alm_Siave4_Active	ALZ04 - Alarme tableau zone 4 en alarme	Bool	0	0	1	0	OR
158	Alm_Siave5_Active	ALZ05 - Alarme tableau zone 5 en alarme	Bool	0	0	1	0	OR
159	Alm_Siave6_Active	ALZ06 - Alarme tableau zone 6 en alarme	Bool	0	0	1	0	OR
160	Alm_Siave7_Active	ALZ07 - Alarme tableau zone 7 en alarme	Bool	0	0	1	0	OR
161	Alm_Siave8_Active	ALZ08 - Alarme tableau zone 8 en alarme	Bool	0	0	1	0	OR
162	Alm_Siave9_Active	ALZ09 - Alarme tableau zone 9 en alarme	Bool	0	0	1	0	OR
163	Alm_Siave10_Active	ALZ10 - Alarme tableau zone 10 en alarme	Bool	0	0	1	0	OR
164	Alm_Siave11_Active	ALZ11 - Alarme tableau zone 11 en alarme	Bool	0	0	1	0	OR
165	Alm_Siave12_Active	ALZ12 - Alarme tableau zone 12 en alarme	Bool	0	0	1	0	OR
166	Alm_Water_Leakage_Active	ABR01 - Alarme inondation d'eau (WL) détectée	Bool	0	0	1	0	OR
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
167	Alim_RevOsmNotReadyActive ABR02 - Alarm	h: système osmose inversée non prêt (ROAL) Bool 0 0 1 0 OR
168	Alim_BypassTProActive	ABA03 - Alarme: sonde tempér. dérivation en panne ou déconnectée	Bool	0	0	1	0	OR
169	Alim_InletPressPrbActive	ABA04 - Alarme: sonde pression cau entricée en panne ou déconnect (LP)	Bool	0	0	1	0	OR
170	Alim_OutletPressPrbActive	ABA05 - Alarme: sonde pression cau sortie en panne ou décon. (HP)	Bool	0	0	1	0	OR
171	Warn_HighConductActive	WR02 - Alerte: haute conductivité eau détectée Bool 0 0 1 0 OR
172	Alim_ConductPrbActive	ABA08 - Alarme: sonde conductimétrie en panne ou déconnectée	Bool	0	0	1	0	OR
173	Alim_HighConductActive	ABA09 - Alarme: haute conductivité eau détectée	Bool	0	0	1	0	OR
174	Warn_ReqTooHighActive	WRC03 - Alerte: la demande de production est trop haute par rapport à la portée nominale de la pompe	Bool 0 0 1 0	OR
175	Alim_HighPressHPWashFillActive	ABP11 - Alarme: haute pression cau sortie (HP) pendant lavage ou remplissage	Bool 0 0 1 0	OR
178	Warn_LowPressIPActive	WRP11 - Alerte: basse pression de sortie (IP)	Bool	0	0	1	0	OR
179	Warn_SVOffline_Channel1.Active	WRO02 - Alerte: canal de supervision 1 hors ligne	Bool	0	0	1	0	OR
180	Warn_SVOffline_Channel2.Active	WRO03 - Alerte: canal de supervision 2 hors ligne	Bool	0	0	1	0	OR
181	Warn_SVOffline_Channel3.Active	WRO04 - Alerte: canal de supervision 3 hors ligne	Bool	0	0	1	0	OR
182	Alim_SVOffline_Channel1.Active	AL006 - Alarme: canal de supervision 1 hors ligne	Bool	0	0	1	0	OR
183	Alim_SVOffline_Channel2.Active	AL007 - Alarme: canal de supervision 2 hors ligne	Bool	0	0	1	0	OR
184	Alim_SVOffline_Channel3.Active	AL008 - Alarme: canal de supervision 3 hors ligne	Bool	0	0	1	0	OR
185	Warn_BackupAllActive	WRB01 - Alerte: échec activation pompe de secours	Bool	0	0	1	0	OR
186	Warn_BackupOfflineActive	WRB02 - Alerte: pompe de secours hors ligne	Bool	0	0	1	0	OR
187	Alim_BackupOfflineActive	WRB03 - Alerte: pompe de secours hors ligne	Bool	0	0	1	0	OR
188	UnitPause	Configuration unité en pause (0=pas en pause ; 1=en pause)	Bool	0	0	1	0	RW
189	DisableVarUnitPause	Désactivation pause par le service de monitorage (0=pause non désactivée, 1=pause désactivée)	Bool 0 0 1 0	OR
190	CurrAlmStatusWarning	Au moins 1 alerte activée	Bool	0	0	1	0	OR
191	UnitCfg.isMasterSoc	Type unité pompe réglé sur secondaire (uniquement pour fonction secours activée)	Bool 0 0 1 0	OR
192	UnitCfg_ULPressWaterMode	Mode cau pressurisé sélectionné	Bool	0	0	1	0	OR
193	Slave_1_ComStatusisOnline	Etat en ligne zone 1	Bool	0	0	1	0	OR
194	Slave_2_ComStatusisOnline	Etat en ligne zone 2	Bool	0	0	1	0	OR
195	Slave_3_ComStatusisOnline	Etat en ligne zone 3	Bool	0	0	1	0	OR
196	Slave_4_ComStatusisOnline	Etat en ligne zone 4	Bool	0	0	1	0	OR
197	Slave_5_ComStatusisOnline	Etat en ligne zone 5	Bool	0	0	1	0	OR
198	Slave_6_ComStatusisOnline	Etat en ligne zone 6	Bool	0	0	1	0	OR
199	Slave_7_ComStatusisOnline	Etat en ligne zone 7	Bool	0	0	1	0	OR
200	Slave_8_ComStatusisOnline	Etat en ligne zone 8	Bool	0	0	1	0	OR
201	Slave_9_ComStatusisOnline	Etat en ligne zone 9	Bool	0	0	1	0	OR
202	Slave_10_ComStatusisOnline	Etat en ligne zone 10	Bool	0	0	1	0	OR
203	Slave_11_ComStatusisOnline	Etat en ligne zone 11	Bool	0	0	1	0	OR
204	Slave_12_ComStatusisOnline	Etat en ligne zone 12	Bool	0	0	1	0	OR
205	UnitCfg.isZone1Remoted	Zone 1 à distance	Bool 0 0 1 0	OR
206	EnMslFullStandbyMaxT	Activation vidange de la ligne pompe-zone en veille	Bool	1	0	1	0	RW
211	Warn_AirPurgeActive	WRM05 - Warning: purge pompe requise	Bool	0	0	1	0	OR
212	Warn_Maint_ResMan_OllfreeActive	WRM04 - Warning: inspection pompe nécessaire	Bool	0	0	1	0	OR
213	Warn_DelInst_PmpActive	WRC04 - Alerte réinitialisation défaut de l'unite de pompage	Bool	0	0	1	0	OR
301	ZonesData_C1|Z_FctsCfg.RackTem-pMing.EnRackTMing	Activation fonction de modulation de la production par lecture sonde température rack (0=déactivité, 1=active)	Bool 0 0 1 0	RW
302	ZonesData_C1|Z_FctsCfg.RackTem-pMing.EnRackTReducedProd	Activation réduction de la production en fonction de la température rack	Bool 0 0 1 0	RW
303	ZonesData_C1|Z_FctsCfg.RackTem-pMing.EnRackTWarn	Sélectionner notification pour basse temp rack (0=notification, 1=alcive)	Bool 0 0 1 0	RW
304	ZonesData_C1|Z_FctsCfg.EnDlydHum-PrbAlmCtrl	Activation retard contrôle de la sonde humidité pour activation de l'alarme	Bool 0 0 1 0	RW
305	ZonesData_C1|Z_FctsCfg.RackEnLogic	Etat entrée numérique relative à autorisation de production zone (RACKEN) (0-contact fermé, 1-contact ouvert)	Bool 0 0 1 0	RW
306	ZonesData_C1|Z_IctsCfg.Airl lowSwit-chLogic	Etat entrée numérique relative au fluxostat (FLUX) (0=contact fermé, 1-contact ouvert)	Bool 0 0 1 0	RW
307	ZonesData_C1|Z_FctsCfg.ZoneStatus-Dout_Logic	Logique sortie numérique relative à «état zone» ZONE (0-NF, 1-NO)	Bool	0	0	1	0	RW
308	ZonesData_C1|Z_FctsCfg.AirmOOutLogic	Logique sortie numérique relative à «état alarme» AL (0-NF, 1-NO)	Bool	0	0	1	0	RW
309	ZonesData_C1|Z_FctsCfg.ReayLogicNO7	Logique sortie numérique relative à «relais NO7 programmable» (0=NF, 1=NO)	Bool 0 0 1 0	RW
310	ZonesData_C1|Z_DigIO.RackEnSta-tus_Nologic	Etat entrée numérique relative à autorisation de production zone (RACKEN) (0-contact fermé, 1-contact ouvert)	Bool 0 0 1 0	OR
311	ZonesData_C1|Z_DigIO.AirflowSwit-chStatus_NoLogic	Etat entrée numérique relative au fluxostat (FLUX) (0=contact fermé, 1-contact ouvert)	Bool 0 0 1 0	OR
312	ZonesData_C1|Z_RackSteps.LineDrain	Etat sortie numérique relative à vidange ligne (INOL) (0-sortie non alimentée, 1=sortie alimentée)	Bool 0 0 1 0	OR
313	ZonesData_C1|Z_DigIO.NO7_PrgDout	Etat sortie numérique relative au relais programmable NO7 (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 0 1 0	OR
314	ZonesData_C1|Z_DigIO.Alm_Dout	Etat sortie numérique relative à état alarme (AL) (0=sortie non alimentée, 1=sortie alimentée)	Bool 0 0 1 0	OR
315	ZonesData_C1|Z_RackSteps.Ventilation Etat	sortie numérique relative à électrovanne de ventilation rack (NOV) (0=sortie alimentée, 1=sortie non alimentée)	Bool 0 0 1 0	OR
316	ZonesData_C1|Z_FctsCfg.ZoneMan-ModeEnFill	Activation fonction de remplissage pour mode manuel de zone (0=déactivité, 1=active)	Bool 1 0 1 0	RW
323	ZonesData_C1|Z_RackSteps.Step1|Fill	Etat électrovanne de remplissage du rack - étape 1 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
324	ZonesData_C1|Z_RackSteps.Step2|Fill	Etat électrovanne de remplissage du rack - étape 2 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
325	ZonesData_C1|Z_RackSteps.Step3|Fill	Etat électrovanne de remplissage du rack - étape 3 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
326	ZonesData_C1|Z_RackSteps.Step4|Fill	Etat électrovanne de remplissage du rack - étape 4 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
327	ZonesData_C1|Z_RackSteps.Step5|Fill	Etat électrovanne de remplissage du rack - étape 5 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
328	ZonesData_C1|Z_RackSteps.Step6|Fill	Etat électrovanne de remplissage du rack - étape 6 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
329	ZonesData_C1|Z_RackSteps.Step7|Drain	Etat électrovanne de vidange du rack - étape 7 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
330	ZonesData_C1|Z_RackSteps.Step7|Drain	Etat électrovanne de vidange du rack - étape 2 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
331	ZonesData_C1|Z_RackSteps.Step3|Drain	Etat électrovanne de vidange du rack - étape 3 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
332	ZonesData_C1|Z_RackSteps.Step4|Drain	Etat électrovanne de vidange du rack - étape 4 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
333	ZonesData_C1|Z_RackSteps.Step5|Drain	Etat électrovanne de vidange du rack - étape 5 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
334	ZonesData_C1|Z_RackSteps.Step6|Drain	Etat électrovanne de vidange du rack - étape 6 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
341	ZonesData_C1|Z_AlmsAirm_MainPb	ALA01 - Alarme zone 1: sonde principale en panne ou déconnectée	Bool	0	0	1	0	OR
342	ZonesData_C1|Z_AlmsAirm_LimitPb	ALA02 - Alarme zone 1: sonde limite en panne ou déconnectée	Bool	0	0	1	0	OR
343	ZonesData_C1|Z_AlmsAirm_NoPack	ABC02 - Alarme zone 1:système de distribution non configuré	Bool	0	0	1	0	OR
344	ZonesData_C1|Z_AlmsAirm_MasteroRoffline	A3001 - Alarme zone 1: station de pompage hors ligne	Bool 0 0 1 0	OR
345	ZonesData_C1|Z_AlmsAirm_RackTPb	ABA06 - Alarme zone 1: sonde température rack en panne ou déconnectée	Bool 0 0 1 0	OR
346 ZonesData_C[1].Z_Alms.Warn_LowBackTemp		WRA10 - Alerte zone 1: basse température rack Bool 0 0 1 0 OR
347 ZonesData_C[1].Z_Alms.Warn_High-HumMainPrb		WRA11 - Alerte zone 1: humidité élevée détectée par sonde principale	Bool 0 0 1 0	OR
348 ZonesData_C[1].Z_Alms.Warn_LowHlumMainPrb		WRA12 - Alerte zone 1: basse humidité détectée par sonde principale	Bool 0 0 1 0	OR
349 ZonesData_C[1].Z_Alms.Warn_HighTempMainPrb		WRA13 - Alerte zone 1: température élevée détectée par sonde principale	Bool 0 0 1 0	OR
350 ZonesData_C[1].Z_Alms.Warn_LowTem-pMainPrb		WRA14 - Alerte zone 1: basse température détectée par sonde principale	Bool 0 0 1 0	OR
351 ZonesData_C[1].Z_Alms.Warn_High-HumLimPrb		WRA15 - Alerte zone 1: humidité élevée détectée par sonde limite	Bool 0 0 1 0	OR
352 ZonesData_C[1].Z_Alms.Warn_LowTem- pLimPrb		WRA16 - Alerte zone 1: basse humidité détectée par sonde limite	Bool 0 0 1 0	OR
353 ZonesData_C[1].Z_Alms.Warn_High-HumTwoPrbsAvg		WRA17 - Alerte zone 1: humidité moyenne élevée détectée par 2 sondes	Bool 0 0 1 0	OR
354 ZonesData_C[1].Z_Alms.Warn_LowHlumTwoPrbsAvg		WRA18 - Alerte zone 1: basse humidité détectée par moyenne 2 sondes	Bool 0 0 1 0	OR
355 ZonesData_C[1].Z_Alms.Warn_HighTempTwoPrbsAvg		WRA19 - Alerte zone 1: température élevée détectée par moyenne 2 sondes	Bool 0 0 1 0	OR
356 ZonesData_C[1].Z_Alms.Warn_LowTempTwoPrbsAvg		WRA20 - Alerte zone 1: basse température détectée par moyenne 2 sondes	Bool 0 0 1 0	OR
357 ZonesData_C[1].Z_Alms.Warn_High-HumThreePrbsAvg		WRA21 - Alerte zone 1: humidité moyenne élevée détectée par 3 sondes	Bool 0 0 1 0	OR
358 ZonesData_C[1].Z_Alms.Warn_LowHumThreePrbsAvg		WRA22 - Alerte zone 1: basse humidité détectée par moyenne 3 sondes	Bool 0 0 1 0	OR
359 ZonesData_C[1].Z_Alms.Warn_HighTempThreePrbsAvg		WRA23 - Alerte zone 1: température élevée détectée par moyenne 3 sondes	Bool 0 0 1 0	OR
360 ZonesData_C[1].Z_Alms.Warn_LowTempThreePrbsAvg		WRA24 - Alerte zone 1: basse température détectée par moyenne 3 sondes	Bool 0 0 1 0	OR
361	ZonesData_C[1].Z_Alms.Warn_SVOffline	WRO05 - Alerte zone 1: superviseur hors ligne	Bool	0	0	1	0	OR
362	ZonesData_C[1].Z_Alms.Airm_SVOffline	WRO09 - Alarme zone 1: superviseur hors ligne	Bool	0	0	1	0	OR
363	ZonesData_C[1].Z_Alms.Airm_Retain	ALG01 - Alarme zone 1: erreur du nombre d'écritures de la mémoire non volatile	Bool 0 0 1 0	OR
364 ZonesData_C[1].Z_Alms.Airm_Err_re-tain_write		ALG02 - Alarme zone 1: trop d'écritures dans la mémoire non volatile	Bool 0 0 1 0	OR
365	ZonesData_C[1].Z_Alms.Warn_RetMem	WRG03 - Alerte zone 1: trop d'écritures dans la mémoire non volatile	Bool	0	0	1	0	OR
366	ZonesData_C[1].Z_Alms.Airm_NoModel	ABC01 - Alarme zone 1: aucun modèle n'est configuré	Bool	0	0	1	0	OR
367	ZonesData_C[1].Z_WorkParUnitPause	Configuration unité en pause (0=pas en pause ; 1=en pause)	Bool	0	0	1	0	RW
368 ZonesData_C[1].Z_WorkPar.DisabicVa-rUnitPause		Désactivation pause par le service de monitorage (0=pause non désactivée, 1=pause désactivée)	Bool 0 0 1 0	OR
369	ZonesData_C[1].Z_InfoZoneAlrmPresent	Au moins 1 alarme activée sur zone	Bool	0	0	1	0	OR
370	ZonesData_C[1].Z_InfoZoneWarning	Au moins 1 alerte activée sur zone	Bool	0	0	1	0	OR
371	ZonesData_C[1].Z_WorkParSVEnReg	Validation régulation zone par supervision	Bool	0	0	1	0	RW
372	ZonesData_C[1].Z_WorkParSVEnOnOff	Validation on/off zone 1 par supervision	Bool	0	0	1	0	RW
373	ZonesData_C[1].Z_WorkParSVOnOff	On/off zone 1 par supervision	Bool	0	0	1	0	RW
374	ZonesData_C[1].Z_RackCfg.EnRotSteps	Activation rotation étages zone 1	Bool	0	0	1	0	RW

* (0 = la zone restera en standby remplissage en fin de production, 1 = la zone, temps de standby remplissage terminé, se transformera en standby vide)

* (1=Off par clavier, 2=Off par superviseur, 3=Standby, 4=Production, 6=Lavage, 7=Remplissage, 8=Alerte, 9=Alarme, 12=Off par tranche horaire, 13=Off de DIN, 15=Off par fluxostat, 16=Off par zone, 18=Alarme pompe, 19=Off par pompe, 20=Off par DIN pompe, 22=Mode manuel zone, 23=Ralentissement, 27=Off par zones. 28=Étalonnage bypass, 31=Unité en pause, 32=Purge pompe, 33=Remplissage pompe)
9.4.3 Tableau des variables BACnet station de pompage - Type PositiveIntegerValue
** (0=Mise sous tension, 10=Initialisation du logiciel, 20=Attente réseau, 30=Lavage, 40=Remplissage, 50=Standby vide, 60=Standby plein, 70=Contrôle de l'eau, 80=Production, 90=Ralentissement, 100=Prélavage, 110=Alarme, 120=Remplissage étalonnage bypass, 130=Étalonnage bypass, 140=Attente contrôle, 150=Renouvellement de l'eau WTS, 160=Désactivé)170=Purge pompe, 180 = Remplissage pompe)

OR= OnlyRead RW= ReadWrite
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
100	OnOffStatus	État pompe *	Uint	0	0	65535	0	OR
101	SwVerX	Version logiciel X (principal)	Uint	0	0	65535	0	OR
102	SwVerY	Version logiciel Y (mineur)	Uint	0	0	65535	0	OR
103	SwVerZ	Version logiciel Z (correctif)	Uint	0	0	65535	0	OR
104	OSVerX	Version système opérationnel X (principal)	Uint	0	0	65535	0	OR
105	OSVerY	Version système opérationnel Y (mineur)	Uint	0	0	65535	0	OR
106	OSVerZ	Version système opérationnel Z (correctif)	Uint	0	0	65535	0	OR
107	Core	Version core cpCO	Uint	0	0	65535	0	OR
108	PmpHrs_PAR	Compte partiel des heures de fonction, de la pompe	UDInt	0	0	4294967295	[h]	OR
109	PmpNextMaintIthrsh	Décompte du temps avant le prochain entretien de la pompe	Uint	0	0	65535	[h]	OR
110	PmpHrs_TOT	Compte global heures de fonctionnement de la pompe	UDInt	0	0	4294967295	[h]	OR
111	UnitIirs	Compte global des heures de fonctionnement de l'unité	UDInt	0	0	4294967295	[h]	OR
112	PmpResDate.Day	Données de reset heures partielles de fonctionnement de la pompe - Jour	Uint	0	0	65535	[d]	OR
113	PmpResDate.Month	Données de reset heures partielles de fonctionnement de la pompe - Mois	Uint	0	0	65535	[m]	OR
114	PmpResDate.Year	Données de reset heures partielles de fonctionnement de la pompe - Année	Uint	0	0	65535	[y]	OR
115	PmpResDate.Hour	Données de reset heures partielles de fonctionnement de la pompe - heure	Uint	0	0	65535	[h]	OR
116	PmpResDate.Minute	Données de reset heures partielles de fonctionnement de la pompe - Minutes	Uint	0	0	65535	[m]	OR
117	UnitCfg.UnitModel	Modèle unité	Uint	0	0	65535	0	OR
118	ZoneData_S.Z._ctsCfg.FiIT	Durée de remplissage, avec l'option «toutes les zones ensemble» sélectionnée	Uint	2	1	60	[min]	RW
119	Fill	Type de remplissage pour système multizone (0=toutes les zones ensemble, 1=une zone à la fois)	Uint	0	0	1	0	RW
120	ZonesData_C[1].Z_FctsCfg.FiIT	Durée du remplissage de la zone 1	Uint	2	1	60	[min]	RW
121	ZonesData_C[2].Z_FctsCfg.FiIT	Durée du remplissage de la zone 2	Uint	2	1	60	[min]	RW
122	ZonesData_C[3].Z_FctsCfg.FiIT	Durée du remplissage de la zone 3	Uint	2	1	60	[min]	RW
123	ZonesData_C[4].Z_FctsCfg.FiIT	Durée du remplissage de la zone 4	Uint	2	1	60	[min]	RW
124	ZonesData_C[5].Z_FctsCfg.FiIT	Durée du remplissage de la zone 5	Uint	2	1	60	[min]	RW
125	ZonesData_C[6].Z_FctsCfg.FiIT	Durée du remplissage de la zone 6	Uint	2	1	60	[min]	RW
126	ZonesData_C[7].Z_FctsCfg.FiIT	Durée du remplissage de la zone 7	Uint	2	1	60	[min]	RW
127	ZonesData_C[8].Z_FctsCfg.FiIT	Durée du remplissage de la zone 8	Uint	2	1	60	[min]	RW
128	ZonesData_C[9].Z_FctsCfg.FiIT	Durée du remplissage de la zone 9	Uint	2	1	60	[min]	RW
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
129	ZonesData_C10|Z_FctsCfg.FILT	Durée du remplissage de la zone 10	Uint	2	1	60	[min]	RW
130	ZonesData_C11|Z_FctsCfg.FILT	Durée du remplissage de la zone 11	Uint	2	1	60	[min]	RW
131	ZoncsData_C12|Z_FctsCfg.FILT	Durée du remplissage de la zone 12	Uint	2	1	60	[min]	RW
132	WashMode	Mode de lavage (0-lavage désactivé, 1-lavage pour inactivité, 2-lavage quotidien)	USInt	2	0	2	0	RW
133	WashMultiType	Type de lavage en cas de système multizone (0-toutes les zones ensemble, 1-une zone à la fois)	Uint 0 0 1		0	RW
134	ZoneData_S.Z_FctsCfg.WashT	Durée du lavage en cas de «remplissage de toutes les zones ensemble»	Uint 2 1 10 [min] RW
135	PerWashH/Thr	Temps d'inactivité pour activer le lavage en cas de lavage inactivité	Uint 24	1 99 0		RW
136	DailyWasnl Ir	Sélection de l'heure en cas de lavage quotidien	Uint	0	0	23	0	RW
137	DailyWashMin	Sélection des minutes en cas de lavage quotidien	Uint	0	0	59	0	RW
138	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 1	Uint	2	1	10	[min]	RW
139	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 2	Uint	2	1	10	[min]	RW
140	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 3	Uint	2	1	10	[min]	RW
141	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 4	Uint	2	1	10	[min]	RW
142	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 5	Uint	2	1	10	[min]	RW
143	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 6	Uint	2	1	10	[min]	RW
144	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 7	Uint	2	1	10	[min]	RW
145	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 8	Uint	2	1	10	[min]	RW
146	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 9	Uint	2	1	10	[min]	RW
147	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 10	Uint	2	1	10	[min]	RW
148	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 11	Uint	2	1	10	[min]	RW
149	ZonesData_C1|Z_FctsCfg.WashT	Durée du lavage de la zone 12	Uint	2	1	10	[min]	RW
150	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 1	Uint	24	0	48	[h]	RW
151	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 2	Uint	24	0	48	[h]	RW
152	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 3	Uint	24	0	48	[h]	RW
153	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 4	Uint	24	0	48	[h]	RW
154	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 5	Uint	24	0	48	[h]	RW
155	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 6	Uint	24	0	48	[h]	RW
156	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 7	Uint	24	0	48	[h]	RW
157	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 8	Uint	24	0	48	[h]	RW
158	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 9	Uint	24	0	48	[h]	RW
159	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 10	Uint	24	0	48	[h]	RW
160	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 11	Uint	24	0	48	[h]	RW
161	ZonesData_C1|Z_FctsCfg.FullStandbyMaxT	Durée du standby plein zone 12	Uint	24	0	48	[h]	RW
162	FunctSelNO7_Mst	Sélection fonction relais programmable NO7 PUMP (0-État vie unité,1-Alerte basse temp. rack,2-État pompe,3=Alerte entretien pompe,4=Alerte manque d'eau,5-Alerte basse press. entrée,6-Alarme basse press. entrée,7=Alarme basse temp. eau)	USInt	0	0	7	0	RW
163	Conductivity	Conducibilité eau à l'entrée de la station de pompage	Uint	0	0	65535	[uS/cm]	OR
164	P_SetPLowPAIrmDly	Retard alarme basse pression sortie de la station de pompage	Uint	90	20	120	[s]	RW
165	HiConductAlmThrsh	Seuil d'alarme haute conductivité de l'eau	Uint	200	HiConduct-WamThrsh	2500	[uS/cm] RW
166	HiConductWarmThrsh	Seuil alerte pour haute conductivité de l'eau	Uint	100	20	2500	[uS/cm]	RW
167	HiConductWarmHyst	Hystérésis relative à la désactivation de l'alerte haute conductivité eau	Uint 10	1 2500		[uS/cm] RW
168	HiConductAlmDlyT	Retard alarme haute conductivité de l'eau	Uint	10	0	99	[min] RW
169	T_SetPAFreezeAlmDly	Retard alarme basse température de l'eau	Uint	15	1	30	[s]	RW
171	PmpManModeWait	État activation mode manuel de la pompe (0=mode manuel disponible, 1-en attente de la fin du lavage, 2-en attente de la fin ou remplissage, 3=en attente de la fin de la production)	Uint 0 0 65535		0	OR
178	Année	Année courante (AAAA)	Uint	0	0	99	[y]	OR
179	Month	Mois courant (MM)	Uint	0	1	12	[m]	OR
180	Day	Jour courant (J)	Uint	0	1	31	[d]	OR
181	Hour	Heure courante	Uint	0	0	23	[h]	OR
182	Minute	Minute courante	Uint	0	0	65535	[min]	OR
183	DayOfWeek	Jour de la semaine	USInt	0	1	/	0	OR
184	UGM_SV	Unité de mesure (2-système impérial, 6-système international)	USInt	6	1	/	0	RW
185	Verfrom_pgdfX	Version logiciel interface utilisateur pCDx	UDInt	0	0	429496/295	0	OR
186	ZoneData_S.Z_InfoIPConfig[2]	Adresse IP pompe	UDInt	0	0	429496/295	0	OR
187	UnitCfg.ZonesNum	Réglage nombre de zones système	Uint	1	1	12	0	OR
188	MstFullStandbyMaxT	Retard vidange de la ligne pompe zone en veille	Uint	60	0	120	0	RW
189	MstEmpyStandbyMaxTFill	Standby empying pump zone line time	Uint	5	1	120	0	RW
190	Bckp_Status	RÉSERVE	Uint		0	65535	0	OR
191	OilFreePmpAirPurgeT	Durée procédure de purge de la pompe	Uint	30	20	60	[s]	RW
192	OilFreePmpStartDly	Délai de démarrage de la pompe oil-frec	Uint	10	10	60	[s]	RW
300	ZonesData_C1|Z_InfoZoneStatus	État zone 1 **	Uint	0	0	65535	0	OR
301	ZonesData_C1|Z_Beq.ReqTyp	Mode réé. ***	USInt	6	0	18	0	RW
302	ZonesData_C1|Z_SystemSwVarX	Version logiciel X (principal)	Uint	0	0	65535	0	OR
303	ZonesData_C1|Z_SystemSwVarY	Version système opérationnel Y (mineur)	Uint	0	0	65535	0	OR
304	ZonesData_C1|Z_SystemSwVarZ	Version logiciel Z (correctif)	Uint	0	0	65535	0	OR
305	ZonesData_C1|Z_SystemOSVarX	Version système opérationnel X (principal)	Uint	0	0	65535	0	OR
306	ZonesData_C1|Z_SystemOSVarY	Version système opérationnel Y (mineur)	Uint	0	0	65535	0	OR
307	ZonesData_C1|Z_SystemOSVarZ	Version système opérationnel Z (correctif)	Uint	0	0	65535	0	OR
308	ZonesData_C1|Z_SystemCoretype	Version core c.pCO	Uint	0	0	65535	0	OR
309	ZonesData_C1|Z_SystemUnitModel	Modèle unité	Uint	0	0	65535	0	OR
310	ZonesData_C[1].Z_PrbCfg.RackTPrb.U/Typ	Sélection type sonde température rack (0=0..1V, 1=0..10V, 2=2..10V, 3=0..20 mA, 4=4..20 mA, 5=NTC)	USInt 5 0 5 0	RW
311	ZonesData_C[1].Z_FctsCfg.HumPrbAlrmCtrlDel	Activation fonction retard alarmes sondes de réglage lors du démarrage de la production (0=désactivé, 1=activité)	Uint 5 1 99			[min] RW
312	ZonesData_C[1].Z_FctsCfg.Funct-SelNO7_Sly	Sélection fonction relais programmable NO7 (0=État vie unité, 1=Alerte basse température rack)	USInt 0 0 1 0	RW
314	ZonesData_C[1].Z_Info.ZoneMan-ModeWait	Ltat activation mode manuel de la zone (0=mode manuel disponible, 1=en attente de la fin du lavage, 2=en attente de la fin du remplissage, 3=en attente de la fin de la production)	Uint 0 0 655	85		0 OR
332	ZonesData_C[1].Z_FctsCfg.PrbThrshsWarnDly	Retard alarmes humidité/température élevée/basse	Uint	1	0	99	[min]	RW
333	ZonesData_C[1].Z_Info.IPConfig[2] Adresse IP zone		UDint 0 0 42949	67295	0 OR
335	ZonesData_C[1].Z_Info.OnOfStatus	RESERVE	Uint		0	65535	0	OR
336	ZonesData_C[1].Z_RackCfg.RotStepsT	Retard rotation étages zone 1	Uint	15	1	9999	[min]	RW

*** (0=on/off, 1=on/off + humidité limite, 2=on/off + température limite, 3=signal extérieur, 4=signal extérieur + humidité limite, 5=signal extérieur + température limite, 6=humidité, 7=humidité + humidité limite, 8=humidité + température limite, 9=température, 10=température + température limite, 11=température + humidité limite, 12=2 sonde humidité, 13=2 sonde température, 14=3 sonde humidité, 15=3 sonde température, 16=2 sonde température + humidité limite, 17=point de rosée, 18=point de rosée + humidité limite)

9.4.4 Tableau des variables BACnet zone - Type AnalogValue

OR= OnlyRead RW= ReadWrite
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
300	ZoneData_SZ_Info.FlowReq	Demande de production de la zone	Real	0	0,0	9999,9	0.1 [kg/h - lb/h]	OR
301	ZoneData_SZ_Info.CurrProd	Production courante de la zone	Real	0	0,0	9999,9	0.1 [kg/h - lb/h]	OR
302	ZoneData_SZ_Info.RealRca	Demande par signal de régulation zone	Real	0	0,0	100,0	0.1 [%]	OR
303	ZoneData_SZ_Info.MainPrb	Lecture capteur principal zone	Real	0	-999,9	999,9	0	OR
304	ZoneData_SZ_Info.LimitPrb	Lecture capteur de limitation zone	Real	0	-999,9	999,9	0	OR
305	ZoneData_SZ_Info.RackTPrb	Lecture sonde température rack zone	Real	0	-999,9	999,9	0	OR
306	ZoneData_SZ_WorkPar.GlbSetP_Hum	Réglage point de consigne humid zone	Real	50,0	0,0	100,0	0.1 [%rh]	RW
307	ZoneData_SZ_WorkPar.GlbSetP_Temp	Réglage point de consigne temp zone	Real	25,0	0,0	100,0	0.1 [°C - °F]	RW
308	ZoneData_SZ_WorkPar.GlbSetPlim_Hum	Réglage point de consigne limite humid zone	Real	50,0	0,0	100,0	0.1 [%rh]	RW
309	ZoneData_SZ_WorkPar.GlbSetPlim_Temp	Réglage point de consigne limite température zone	Real	25,0	0,0	100,0	0.1 [°C - °F]	RW
310	ZoneData_SZ_Reg.Rack-MaxProd	Réglage production maximum zone	Real	100,0	0,0	100,0	0.1 [%]	RW
311	ZoneData_SZ_RackCfg.RackFlowRate	Débit nominal rack	Real	0	0,0	999,9	0.1 [kg/h - lb/h]	OR
312	ZoneData_SZ_FctsCfg.PressReliefT[1]	Durée de la fonction « pressure relief » de l'étape 1	Real	1,0	0,0	30,0	0.1 [s]	RW
313	ZoneData_SZ_FctsCfg.PressRelief[2]	Durée de la fonction « pressure relief » de l'étape 2	Real	1,0	0,0	30,0	0.1 [s]	RW
314	ZoneData_SZ_FctsCfg.PressRelief[3]	Durée de la fonction « pressure relief » de l'étape 3	Real	1,0	0,0	30,0	0.1 [s]	RW
315	ZoneData_SZ_FctsCfg.PressReliefT[4]	Durée de la fonction « pressure relief » de l'étape 4	Real	1,0	0,0	30,0	0.1 [s]	RW
316	ZoneData_SZ_FctsCfg.PressReliefT[5]	Durée de la fonction « pressure relief » de l'étape 5	Real	1,0	0,0	30,0	0.1 [s]	RW
317	ZoneData_SZ_FctsCfg.PressReliefT[6]	Durée de la fonction « pressure relief » de l'étape 6	Real	1,0	0,0	30,0	0.1 [s]	RW
318	ZoneData_SZ_PrbCfg.RackTPrb.Mi_Temp	Valeur température minimum relative à la sonde température rack	Real	-20,0	-999,9	999,9	0.1 [°C - °F]	RW
319	ZoneData_SZ_PrbCfg.RackTPrb.Mia_Temp	Valeur température maximum relative à la sonde température rack	Real 70,0 - 99	9,9 999,9	0.1 [°C - °F]	RW
320	ZoneData_SZ_PrbCfg.RackTPrb.Offs	Valeur de compensation appliquée à lecture sonde température rack	Real	0,0	999,9	999,9	0.1 [°C - °F]	RW
321	ZoneData_SZ_FctsCfg.RackTempMing.RackTSetP	Point de consigne temp. pour fonction modulation de la production via sonde rack	Real	20,0	5,0	50,0	0.1 [°C - °F]	RW
322	ZoneData_SZ_FctsCfg.RackTempMing.RackTBand	Bande proportionnelle relative à fonction de modulation de la production via sonde rack	Real	5,0	0,5	10,0	0.1 [°C - °F]	RW
323	ZoneData_SZ_FctsCfg.RackTempMing.RackTDiff	Différentiel relatif à désactivation alerte fonction de modulation de la production via sonde rack	Real	2,0	0,5	10,0	0.1 [°C - °F]	RW
325	ZoneData_SZ_FctsCfg.High-MainHum_WarnThrsh	Réglage seuil alarme humidité élevée capteur principal	Real	100,0	0,0	100,0	0.1 [%rh]	RW
326	ZoneData_SZ_FctsCfg.High-MainTemp_WarnThrsh	Réglage seuil alarme température élevée capteur principal	Real	40,0	5,0	70,0	0.1 [°C - °F]	RW
327	ZoneData_SZ_FctsCfg.Low-MainHum_WarnThrsh	Réglage seuil alarme humidité basse capteur principal	Real	0	0,0	100,0	0.1 [%rh]	RW
328	ZoneData_SZ_FctsCfg.Low-MainTemp_WarnThrsh	Réglage seuil alarme température basse capteur principal	Real	15,0	5,0	70,0	0.1 [°C - °F]	RW
329	ZoneData_SZ_FctsCfg.HighLimitlIum_WarnThrsh	Réglage seuil alarme humidité élevée sonde limite	Real	100,0	0,0	100,0	0.1 [%rh]	RW
330	ZoneData_SZ_FctsCfg.LowLimitltemp_WarnThrsh	Réglage seuil alarme basse température sonde limite	Real	15,0	5,0	70,0	0.1 [°C - °F]	RW
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
331	ZoneData_SZ_WorkPar.SVReq	Demande de production de la zone par supervision	Real 0	0,0 100	0,0 0,1 [%] RW
332	ZoneData_SZ_Info.Temp DewPoint	Calcul température dew point zone	Real	0	999,9	999,9	0,1 [°C - °F]	OR
333	ZoneData_SZ_Info.Iwo-PrbsAvg	Calcul moyenne lecture deux sondes zone	Real	0	-32768	32767	0	OR
334	ZoneData_SZ_Info.Three-PrbsAvg	Calcul moyenne lectures trois sondes zone	Real	0	-32768	32767	0	OR

9.4.5 Tableau des variables BACnet zone - Type BinaryValue

Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
301	ZoneData_SZ_FctsCfg.RackTempMng.EnRackTMng	Activation fonction de modulation de la production par lecture sonde température rack (0=désactivé, 1=activité)	Bool	0 0 1 0	RW
302	ZoneData_SZ_FctsCfg.RackTempMng.EnRackTReducedProd	Activation réduction de la production en fonction de la température rack	Bool	0 0 1 0	RW
303	ZoneData_SZ_FctsCfg.RackTempMng.EnRackTWarn	Sélectionner notification pour basse temp rack (0=notification, 1=alerto)	Bool	0 0 1 0	RW
304	ZoneData_SZ_FctsCfg.EnDlydHum-PrbAlmCtrl	Activation retard contrôle de la sonde humidité pour activation de l'alarme	Bool	0 0 1 0	RW
305	ZoneData_SZ_FctsCfg.RackEnLogic	État entrée numérique relative à autorisation de production zone (RACKEN) (0=contact fermé, 1=contact ouvert)	Bool	0 0 1 0	RW
306	ZoneData_SZ_I_ctsCfg.AirI lowSwit-cnLogic	État entrée numérique relative au fluxostat (I LUX) (0=contact fermé, 1=contact ouvert)	Bool	0 0 1 0	RW
307	ZoneData_SZ_FctsCfg.ZoneStatus-Dout_Logic	Logique sortie numérique relative à «état zone» ZONE (0-NF, 1-NO)	Bool	0	0	1	0	RW
308	ZoneData_SZ_I_ctsCfg.AlmIDouLogic	Logique sortie numérique relative à «état alarme» AL (0=NI, 1=NO)	Bool	0	0	1	0	RW
309	ZoneData_SZ_FctsCfg.RelayLogicNO/ Logique sortie numérique relative à «relais NO/ programmable» (0=NF, 1=NO)	Logique sortie numérique relative à «relais NO/ programmable» (0=NF, 1=NO)	Bool	0 0 1 0	RW
310	ZoneData_SZ_DigiO.RackEnSta tus_Nol logic	État entrée numérique relative à autorisation de production zone (RACKEN) (0=contact fermé, 1=contact ouvert)	Bool	0 0 1 0	OR
311	ZoneData_SZ_DigiO.AirFlowSwit-cnStatus_NoLogic	État entrée numérique relative au fluxostat (FI LUX) (0=contact fermé, 1=contact ouvert)	Bool	0 0 1 0	OR
312	ZoneData_SZ_RackSteps.LineDrain	État sortie numérique relative à vidange ligne (NOL) (0-sortie non alimentée, 1=sortie alimentée)	Bool	0 0 1 0	OR
313	ZoneData_SZ_DigiO.NO7_PrgDout	État sortie numérique relative au relais programmable NO7 (0=sortie non alimentée, 1=sortie alimentée)	Bool	0 0 1 0	OR
314	ZoneData_SZ_DigiO.Alm_Dout	État sortie numérique relative à état alarme (AL) (0=sortie non alimentée, 1=sortie alimentée)	Bool	0 0 1 0	OR
315	ZoneData_SZ_RackSteps.Ventilation État sortie numérique relative à électrovanne de ventilation rack (NOV) (0=sortie alimentée, 1=sortie non alimentée)		Bool	0 0 1 0	OR
316	ZoneData_SZ_FctsCfg.ZoneManMo-doEnFill	Activation fonction de remplissage pour mode manuel de zone (0=désactivé, 1=activité)	Bool	1 0 1 0	RW
323	ZoneData_SZ_RackSteps.Step[1],Fill	État électrovanne de remplissage du rack - étape 1 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
324	ZoneData_SZ_RackSteps.Step[2],Fill	État électrovanne de remplissage du rack - étape 2 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
325	ZoneData_SZ_RackSteps.Step[3],Fill	État électrovanne de remplissage du rack - étape 3 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
326	ZoneData_SZ_RackSteps.Step[4],Fill	État électrovanne de remplissage du rack - étape 4 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
327	ZoneData_SZ_RackSteps.Step[5],Fill	État électrovanne de remplissage du rack - étape 5 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
328	ZoneData_SZ_RackSteps.Step[6],Fill	État électrovanne de remplissage du rack - étape 6 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
329	ZoneData_SZ_RackSteps.Step[1],Drain	État électrovanne de vidange du rack - étape 1 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
330	ZoneData_SZ_RackSteps.Step[2],Drain	État électrovanne de vidange du rack - étape 2 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
331	ZoneData_SZ_RackSteps.Step[3],Drain	État électrovanne de vidange du rack - étape 3 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
332	ZoneData_SZ_RackSteps.Step[4],Drain	État électrovanne de vidange du rack - étape 4 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
333	ZoneData_SZ_RackSteps.Step[5],Drain	État électrovanne de vidange du rack - étape 5 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
334	ZoneData_SZ_RackSteps.Step[6],Drain	État électrovanne de vidange du rack - étape 6 (0=fermé, 1=ouvert)	Bool	0	0	1	0	OR
341	ZoneData_SZ_Alms.Alm_MainPrb	ALA01 - Alarme zone: sonde principale en panne ou déconnectée	Bool	0	0	1	0	OR
342	ZoneData_SZ_Alms.Alm_LimitPrb	ALA02 - Alarme zone: sonde limite en panne ou déconnectée	Bool	0	0	1	0	OR
343	ZoneData_SZ_Alms.Alm_NoRack	ABC02 - Alarme zone: système de distribution non configuré	Bool	0	0	1	0	OR
344	ZoneData_SZ_Alms.Alm_Mastec rOffline	ABO01 - Alarme zone: station de pompage hors ligne	Bool	0 0 1 0	OR
345	ZoneData_SZ_Alms.Alm_RackTPrb	ABA06 - Alarme zone: sonde température rack en panne ou déconnectée	Bool	0 0 1 0	OR
346	ZoneData_SZ_Airms.Warn_LowRackTemp	WRA10 - Aerte zone: basse température rack	Bool	0 0 1 0	OR
347	ZoneData_SZ_Airms.Warn_HighHum-MainPrb	WRA11 - Aerte zone: humidité élevée détectée par sonde principale	Bool	0	0	1	0	OR
348	ZoneData_SZ_Airms.Warn_LowHum-MainPrb	WRA12 - Aerte zone: basse humidité détectée par sonde principale Boel	0 0 1 0 OR
349	ZoneData_SZ_Airms.Warn_HighTem-pMainPrb	WRA13 - Aerte zone: température élevée détectée par sonde principale	Bool	0 0 1 0	OR
350	ZoneData_SZ_Airms.Warn_LowTem-pMainPrb	WRA14 - Aerte zone: basse température détectée par sonde principale	Bool	0 0 1 0	OR
351	ZoneData_SZ_Airms.Warn_High-HumLimPrb	WRA15 - Aerte zone: humidité élevée détectée par sonde limite	Bool	0 0 1 0	OR
352	ZoneData_SZ_Airms.Warn_LowTem-pLimPrb	WRA16 - Aerte zone: basse humidité détectée par sonde limite	Bool	0	0	1	0	OR
353	ZoneData_SZ_Airms.Warn_High-HumTwoPrbsAvg	WRA17 - Aerte zone: humidité moyenne élevée détectée par 2 sondes	Bool	0 0 1 0	OR
354	ZoneData_SZ_Airms.Warn_LowHumTwoPrbsAvg	WRA18 - Aerte zone: basse humidité détectée par moyenne 2 sondes	Bool	0 0 1 0	OR
355	ZoneData_SZ_Airms.Warn_HighTempTwoPrbsAvg	WRA19 - Aerte zone: température élevée détectée par moyenne 2 sondes	Bool	0 0 1 0	OR
356	ZoneData_SZ_Airms.Warn_LowTemp-TwoPrbsAvg	WRA20 - Aerte zone: basse température détectée par moyenne 2 sondes	Bool	0 0 1 0	OR
357	ZoneData_SZ_Airms.Warn_Highlum-ThreePrbsAvg	WRA21 - Aerte zone: humidité moyenne élevée détectée par 3 sondes	Bool	0 0 1 0	OR
358	ZoneData_SZ_Airms.Warn_LowHum-ThreePrbsAvg	WRA22 - Aerte zone: basse humidité détectée par moyenne 3 sondes	Bool	0 0 1 0	OR
359	ZoneData_SZ_Airms.Warn_HighTempThreePrbsAvg	WRA23 - Aerte zone: température élevée détectée par moyenne 3 sondes	Bool	0 0 1 0	OR
360	ZoneData_S.Z_Airms.Warn_LowTemp-ThreePrbsAvq	WRA24 - Alerte zone: basse température détectée par moyenne 3 sondes	Bool 0 0 1 0	OR
361	ZoneData_S.Z_Airms.Warn_SVOffline WRO05 - Alerte zone: superviseur hors ligne Bool 0 0 1 0 OR
362	ZoneData_S.Z_Airms.Airm_SVOffline WRO09 - Alarme zone: superviseur hors ligne Bool 0 0 1 0 OR
363	ZoneData_S.Z_Airms.Airm_Retain	ALG01 - Alarme zone: erreur du nombre décritures de la mémoire non volatile	Bool 0 0 1 0	OR
364	ZoneData_S.Z_Airms.Airm_En_re-tain_write	ALG02 - Alarme zone: trop d'écritures dans la mémoire non volatile	Bool 0 0 1 0	OR
365	ZoneData_S.Z_Airms.Warn_RetMem	WRG03 - Alerte zone: trop d'écritures dans la mémoire non volatile	Bool	0	0	1	0	OR
366	ZoneData_S.Z_Airms.Airm_NoModel	ABC01 - Alarme: aucun modèle n'est configuré	Bool	0	0	1	0	OR
367	ZoneData_S.Z_WorkPar.UnitPause	Configuration unité en pause (0=pas en pause ; 1=en pause)	Bool	0	0	1	0	RW
368	ZoneData_S.Z_WorkPar.DisableVa-rUnitPause	Désactivation pause par le service de monitorage (0=pause non désactivée, 1=pause désactivée)	Bool 0 0 1 0	OR
369	ZoneData_S.Z_Info.ZoneAirmPresent Au moins 1 alarme activée sur zone		Bool 0 0 1 0	OR
370	ZoneData_S.Z_Info.ZoneWarning	Au moins 1 alerte activée sur zone	Bool	0	0	1	0	OR
3/1	ZoneData_S.Z_WorkPar.SVEnReq	Validation régulation zone par supervision	Bool	0	0	1	0	RW
3/2	ZoneData_S.Z_WorkPar.SVEnOnOff	Validation on/off zone par supervision	Bool	0	0	1	0	RW
373	ZoneData_S.Z_WorkPar.SVOnOff	On/off zone par supervision	Bool	0	0	1	0	RW
3/4	ZoneData_S.Z_RackCfg.EnRolStops Activation rotation étages d'une zone		Bool	0	0	1	0	RW

9.4.6 Tableau des variables BACnet zone - Type PositiveIntegerValue

OR= OnlyRead RW= ReadWrite
Ind.	Nom de la variable	Description	Data type	Déf.	Min.	Max.	UdM	Accès
300 ZoneData_S.Z_Info.ZoneStatus		État zone *	UInt	0	0	65535	0	OR
301 ZoneData_S.Z_Req.ReqTyp		Mode réq. **	USInt	6	0	18	0	RW
302 ZoneData_S.Z_SysInfo.SwVer.X		Version logiciel X (principal)	UInt	0	0	65535	0	OR
303 ZoneData_S.Z_SysInfo.SwVer.Y		Version système opérationnel Y (mineur)	UInt	0	0	65535	0	OR
304 ZoneData_S.Z_SysInfo.SwVer.Z		Version logiciel Z (correctif)	UInt	0	0	65535	0	OR
305 ZoneData_S.Z_SysInfo.OSVer.X		Version système opérationnel X (principal)	UInt	0	0	65535	0	OR
306 ZoneData_S.Z_SysInfo.OSVer.Y		Version système opérationnel Y (mineur)	UInt	0	0	65535	0	OR
307 ZoneData_S.Z_SysInfo.OSVer.Z		Version système opérationnel Z (correctif)	UInt	0	0	65535	0	OR
308 ZoneData_S.Z_SysInfo.CoreType		Version core c.pCO	UInt	0	0	65535	0	OR
309 ZoneData_S.Z_SysInfo.UnitModel		Modèle unité	UInt	0	0	65535	0	OR
310 ZoneData_S.Z_PrbCfg.RackTPrb.UITyp		Sélection type sonde température rack (0=0..1V, 1=0..10V, 2=2..10V, 3=0..20 mA, 4=4..20 mA, 5=NTC)	USInt	5	0	5	0	RW
311 ZoneData_S.Z_FctsCfg.HumProAlmCtrlDel		Activation fonction retard alarmes sondes de réglage lors du démarrage de la production (0=désactivé, 1=activé)	UInt	5	1	99	[min]	RW
312 ZoneData_S.Z_FctsCfg.FunctSelNO7_Slv		Sélection fonction relais programmable NO7 (0=État vie unité, 1=Alerte basse température rack)	USInt	0	0	1	0	RW
314 ZoneData_S.Z_Info.Zone-ManModeWait		État activation mode manuel de la zone ***	UInt	0	0	65535	0	OR
332 ZoneData_S.Z_FctsCfg.PrbThrshsWarnDly		Retard alarmes humidité/température élevée/basse	UInt	1	0	99	[min]	RW
333 ZoneData_S.Z_Info.IPConfig[2]		Adresse IP zone	UDInt	0	0	4294967295	0	OR
334 UoM_SV Unité de mesure (2: Système impérial, 6: Système international)			USInt	6	1	7	0	RW
335 ZoneData_S.Z_Info.OnOffStatus		RÉSERVÉ	UInt		0	65535	0	OR
336 ZoneData_S.Z_RackCfg.RotStepsT		Retard rotation étages d'une zone	UInt	15	1	9999	[min]	RW

* (0=Mise sous tension, 10=Initialisation du logiciel, 20=Attente réseau, 30=Lavage, 40=Remplissage, 50=Standby vide, 60=Standby plein, 70=Contrôle de l'eau, 80=Production, 90=Ralentissement, 100=Prélavage, 110=Alarme, 120=Remplissage étalonnage bypass, 130=Étalonnage bypass, 140=Attente contrôle, 150=Renouvellement de l'eau WTS, 160=Désactivé)170=Purge pompe, 180 = Remplissage pompe)
** (0=on/off, 1=on/off + humidité limite, 2=on/off + température limite, 3=signal extérieur, 4=signal extérieur + humidité limite, 5=signal extérieur + température limite, 6=humidité, 7=humidité + humidité limite, 8=humidité + température limite, 9=température, 10=température + température limite, 11=température + humidité limite, 12=2 sonde humidité, 13=2 sonde température, 14=3 sonde humidité, 15=3 sonde température, 16=2 sonde température + humidité limite, 17=point de rosée, 18=point de rosée + humidité limite)
*** ((0 = mode manuel disponible, 1 = attente de la fin du lavage, 2 = attente de la fin du remplissage, 3 = attente de la fin de la production)

10. LISTE ALARMES

Lorsqu'un défaut se produit, le système génère une alarme et la touche correspondante commence à clignoter. En cas d'alarme, appuyer une fois sur la touche d'alarme pour afficher le type d'alarme (pour plus d'informations, voir le paragraphe 4.5.1). En cas d'alarmes potentiellement dangereuses, l'humidificateur arrête automatiquement la production. Pour certains types d'alarme, le relais d'alarme est activé en même temps que la signalisation (voir tableau ci-dessous).

Le système émet 3 types de messages qui influencent son comportement de différentes manières:

Type État machine

Alarmes Blocage du fonctionnement de l'unité

Alerte L'unité continue de fonctionner, mais son fonctionnement est limité.

Notifications L'appareil fonctionne en mode normal (c'est une simple signalisation)

Tab. 10.a
10.1 Alarmes
Description Causes Solutions possibles Réinitialisation Relais alarme Action

ALG01Alarme: erreur du nombre d'écritures de la mémoire non volatile	Problème sur l'application logicielle	Vérifier la version du logiciel et demander une version mise à jour	Manuel Actif Seulement signalement
ALC02Alarme: trop d'écritures dans la mémoire non volatile	Problème sur l'application logicielle	Vérifier la version du logiciel et demander une version mise à jour	Manuel Actif Seulement signalement
ALA01Alarme zone: sonde principale en panne ou déconnectée	La sonde principale ou la première sonde n'est pas raccordée ou est endommagée	Vérifier le raccordement de la sonde et les paramètres de régulation choisié	Manuel Actif Arrêt de la production	zone
ALA02Alarme zone: sonde limite en panne ou déconnectée	Sonde de limite ou deuxième sonde non raccordée ou endommagée	Vérifier le raccordement de la sonde et les paramètres de régulation choisié	Manuel Actif Arrêt de la production	zone
ABP02Alarme: haute température de l'eau	Déclenchement du thermostat de sécurité du circuit de bypass	Vérifier la lecture de la sonde de température du circuit de bypass et l'intégrité du thermostat.	Manuel Actif Arrêt de la production	système
ABC02Alarme zone: système de distribution non configuré	Système de distribution non configuré ou invalide	Définir un nombre d'étapes >0 et corriger les valeurs de droit des étapes du rack de zone	Automatique Actif	Arrêt de la production
ABV02Alarme inverseur: alarme généraie	Alarme générale inverseur Vérifier le code d'alarme sur l'écran de l'inverseur.		Manuel Actif Arrêt de la production	système
ABP03Alarme: basse température de l'eau	Température de l'eau à l'intérieur de l'armoire proche du point de congélation	S'assurer que l'armoire est placée dans un environnement présentant des caractéristiques environnementales adaptées	Automatique Actif	sauf si signalisation dédiée sur NO7
ABP06Alarme: basse pression de sortie (HP)	Fuite d'eau du circuit de distribution du côté haute pression	Vérifier l'état de la tuyauterie, l'EV, les composants d'élanchéité de la pompe, le câblage de référence de la vitesse du variateur.	Manuel Actif Arrêt de la production	système
ABP08Alerte: basse pression à l'entrée (LP) pendant la production	Pression de l'eau d'alimentation insuffisante ou défaut d'ouverture EV remplissage de l'armoire	Vérifier le système d'alimentation en eau externe et le fonctionnement EV remplissage de l'armoire	Manuel Actif sauf si signalisation dédiée sur NO7	Arrêt de la production
ABP09Alarme: haute pression de sortie (HP)	Déclenchement du pressos-tat de sécurité haute pression	Vérifier la non-ouverture ou l'obstruction EV NC du système de distribution et la présence d'un goulot d'étranglement sur les conduites haute pression	Manuel Actif Arrêt de la production	système
ABP10Alarme: haute pression à l'entrée (LP)	Pression d'entrée de l'eau supérieure au seuil maximal admissible	Vérifier le système externe d'alimentation en eau	Manuel Actif Arrêt de la production	système
ALZ01Alarme: tableau zone 1 en alarme	Zone 1 hors ligne ou en alarme	Vérifier sur le tableau de zone 1 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ02Alarme: tableau zone 2 en alarme	Zone 2 hors ligne ou en alarme	Vérifier sur le tableau de zone 2 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ03Alarme: tableau zone 3 en alarme	Zone 3 hors ligne ou en alarme	Vérifier sur le tableau de zone 3 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ04Alarme: tableau zone 4 en alarme	Zone 4 hors ligne ou en alarme	Vérifier sur le tableau de zone 4 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ05Alarme: tableau zone 5 en alarme	Zone 5 hors ligne ou en alarme	Vérifier sur le tableau de zone 5 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ06Alarme: tableau zone 6 en alarme	Zone 6 hors ligne ou en alarme	Vérifier sur le tableau de zone 6 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone

Description Causes Solutions possibles Réinitialisation Relais alarme Action

AL207Alarme: tableau zone 7 en alarme	Zone 7 hors ligne ou en alarme	Vérifier sur le tableau de zone 7 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
AL208Alarme: tableau zone 8 en alarme	Zone 8 hors ligne ou en alarme	Vérifier sur le tableau de zone 8 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
AL209Alarme: tableau zone 9 en alarme	Zone 9 hors ligne ou en alarme	Vérifier sur le tableau de zone 9 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ10Alarme: tableau zone 10 en alarme	Zone 10 hors ligne ou en alarme	Vérifier sur le tableau de zone 10 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ11Alarme: tableau zone 11 en alarme	Zone 11 hors ligne ou en alarme	Vérifier sur le tableau de zone 11 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
ALZ12Alarme: tableau zone 12 en alarme	Zone 12 hors ligne ou en alarme	Vérifier sur le tableau de zone 12 le type d'alarmes présentes; en cas de zone hors ligne, vérifier la connexion réseau entre la station de pompage et le tableau de zone.	Autom. jusqu'à un certain nombre d'événements périodiques	Actif Seulement signalisation ou arrêt de production selon le type d'alarme et exclusion de zone
AB001Alarme zone: station de pompage hors ligne	station de pompage hors ligne	Vérifier la connexion réseau entre la station de pompage et le tableau de zone	Auto reset Actif Arrêt de la production zone
ABR01Alarme: inondation d'eau (WL) détectée	Déclenchement du capteur d'inondation	Vérifier l'absence de fuitres d'eau dans l'armoire de la pompe; vérifier la connexion électrique du capteur anti-inondation et l'état/logique de l'entrée numérique associée	Automatique jusqu'à un certain nombre d'événements périodiques	Actif Arrêt de la production système
ABR02Alarme: système osmose inversée non prêt (ROAL)	Signalisation d'alarme de la station de traitement de l'eau extirne	Vérifier l'état du système de traitement de l'eau, vérifier la connexion électrique du signal d'alarme et l'état/logique de l'entrée numérique associée	Automatique jusqu'à un certain nombre d'événements périodiques	Actif Arrêt de la production système
ABA03Alarme: sonde température dérivation en panne ou déconnectée	Sonde température bypass non raccordée ou endommagée	Vérifier le raccordement de la sonde Manuel Actif Arrêt de la production	système
ABA04Alarme: sonde pression cau entrée en panne ou déconnectée (LP)	Sonde de pression de l'eau en entrée non raccordée ou endommagée	Vérifier le raccordement de la sonde Manuel Actif Arrêt de la production	système
ABA05Alarme: sonde pression cau sortie en panne ou déconnectée (HP)	Sonde de pression de l'eau en sortie non raccordée ou endommagée	Vérifier le raccordement de la sonde Manuel Actif Arrêt de la production	système
ABA06Alarme zone: sonde température rack en panne ou déconnectée	Sonde rack ou troisième sonde non raccordée ou endommagée	Vérifier le raccordement de la sonde et les paramètres de régulation choisie	Manuel Actif Arrêt production de zone
ABA08Alarme: sonde conductivimètre en panne ou déconnectée	Conductivimètre non raccordé ou endommagé	Vérifier le raccordement du conductivimètre pour la mesure de la conductivité de l'eau entrante	Manuel Actif Arrêt de la production	système
ABA09Alarme: haute conductivité eau détectée	Lecture de la valeur de conductivité de l'eau d'alimentation au-dessus du seuil d'alarme	Vérifier le bon fonctionnement du système d'alimentation en eau osmosée	Manuel Actif Arrêt de la production	système
ABP11Alarme: haute pression eau sortie (IIP) pendant lavage ou remplissage	Lecture de la pression de sortie de la pompe au-dessus du seuil d'alarme de ringage/remplissage	Vérifier la non-ouverture ou l'obstruction EV NC du système de distribution et la présence d'un goulot d'étranglement sur les conduites haute pression; évaluer la sélection de différents types de lavage/remplissageÉvaluer sélection différente du type de lavage/remplissage ; si le lavage/remplissage « zone par zone » est sélectionné, le modifier en sélectionnant « toutes les zones ensemble »	Manuel Actif Arrêt de la production	système
AL006Alarme: canal de supervision 1 hors ligne	Canal de supervision 1 hors ligne	Vérifier la connexion réseau et les paramètres du canal de supervision	Automatique Actif Arrêt production zones régulées par le canal de supervision
AL007Alarme: canal de supervision 2 hors ligne	Canal de supervision 2 hors ligne	Vérifier la connexion réseau et les paramètres du canal de supervision	Automatique Actif Arrêt production zones régulées par le canal de supervision
AL008Alarme: canal de supervision 3 hors ligne	Canal de supervision 3 hors ligne	Vérifier la connexion réseau et les paramètres du canal de supervision	Automatique Actif Arrêt production zones régulées par le canal de supervision
WR009Alarme zone: superviseur hors ligne	Superviseur de zone hors ligne	Vérifier la connexion réseau et les paramètres du superviseur de zone	Automatique Non activé Arrêt production zones régulées par le canal de supervision

Tab. 10.b

10.2 Warning (intégration au contenu existant)

Description Causes Solutions possibles Réinitialisation Relais alarme Action

WRP01Alerte: basse pression à l'entrée (LP) pendant la production	Pression de l'eau d'alimentation insulifisante ou défaut d'ouverture EV remplissage de l'armoire	Vérifier la stabilité du système d'alimentation en eau externe et le fonctionnement EV de l'armoire de remplissage	Manuel Non activé	Arrêt de produc-ion du système, tentatives de redémarrage dans le temos
WRG03Alerte: trop d'écritures dans la mémoire non volatile	Problème sur l'application logicielle	Vérifier la version du logiciel et demander une version mise à jour	Automatique Non activé	Seulement signale-ment
WRM01Alerte manutention: contrôle visuel du circuit hydrique nécessaire	La pompe a fonctionné pendant un nombre d'heures supérieur au seuil de maintenance	Vérifier l'état du circuit hydraulique de l'armoire et réinitialiser l'alerte	Manuel Non activé	Seulement signale-ment
WRP04Alerte: haute température de l'eau	Lecture de la sonde de température de l'eau supérieure au seuil d'alerte	S'assurer que l'armoire est placée dans un environnement présentant des caractéristiques environnementales adaptées	Automatique Non activé	Seulement signale-ment
WRP05Alerte: haute pression de sortie (HP)	Lecture de la pression de sortie de la pompe supérieure au seuil d'alerte	Vérifier la non-ouverture ou l'obstruction EV NC du système de distribution et la présence d'un goulot d'étranglement sur les conduites haute pression	Automatique Non activé	Seulement signale-ment
WRP07Alerte: manque d'eau à l'entrée	Pression de l'eau d'alimentation insulifisante ou défaut d'ouverture LV remplissage de l'armoire	Vérifier la stabilité du système d'alimentation en eau externe et le fonctionnement LV de l'armoire de remplissage	Manuel Non activé	Arrêt de produc-tion du système, tentatives de redémarrage dans le temps
WRA07Alerte: haute conductivité eau délectée	La conductivité de l'eau d'alimentation est supérieure au seuil d'alerte	Vérifier le bon fonctionnement du système d'alimentation en eau osmosée	Manuel Non activé	Seulement signale-ment
WRA10Alerte zone: basse température rack	Lecture de la valeur de la température de l'air avant le rack inférieure au point de consignc	Vérifier la température de l'air entrée section d'humidification	Automatique Non activé	Seulement signale-ment
WRA11Alerte zone: humidité élevée détectée par sonde principale	Lecture de la valeur d'humidité par la sonde principale supérieure au seuil d'alerte	Vérifier le seuil d'alerte humidité élevée de la sonde principale	Automatique Non activé	Seulement signale-ment
WRA12Alerto zone: basse humidité détectée par sonde principale	Lecture de la valeur d'humidité par la sonde principale inférieure au seuil d'alerte	Vérifier le seuil d'alerte basse humidité de la sonde principale	Automatique Non activé	Seulement signale-ment
WRA13Alerte zone: température élevée détectée par la sonde principale	Lecture de la valeur de température par la sonde principale supérieure au seuil d'alerte	Vérifier le seuil d'alerte température élevée de la sonde principale	Automatique Non activé	Seulement signale-ment
WRA14Alerte zone: basse température détectée par sonde principale	Lecture de la valeur de température de la sonde principale en dessous du seuil d'alerte	Vérifier le seuil d'alerte basse température de la sonde principale configurée	Automatique Non activé	Seulement signale-ment
WRA15Alerto zone: humidité élevée détectée par sonde limite	Lecture de la valeur d'humidité de la sonde limite supérieure au seuil d'alerte	Vérifier le seuil d'alerte humidité élevée sonde limite configurée	Automatique Non activé	Seulement signale-ment
WRA16Alerto zone: basse humidité détectée par sonde limite	Lecture de la valeur d'humidité par la sonde limite inférieure au seuil d'alerte	Vérifier le seuil d'alerte basse humidité sonde limite configurée	Automatique Non activé	Seulement signale-ment
WRB03Avertissement: pompe de secours déconnectée	Pompe de secours (non alimentée ou non raccordée) hors ligne	« Vérifier le raccordement au réseau entre les pompes, les paramètres de réseau et la fonction de secours des deux pompes »	Automatique Non activé	Seulement signale-ment
WRC03Alerte: la demande de production est trop haute par rapport à la portée nominale de la pompe	La pompe n'est pas en mesure de satisfaire toutes les demandes de production, la production est donc limitée à la valcur maximum possible. Erreur possible de configuration du système de distribution	Vérifier la configuration du système de distribution	Automatique Non activé	Seulement signale-ment
WRC04Attention: reset paramètres usine sur pompe	Réinitialisation des paramètres d'usine du système de l'unité pompe	Vérifier les paramètres unité Manuel Non activé	Seulement signale-ment
WRM04Attention: contrôle de la pompe demandé	La pompe a fonctionné pendant un nombre d'heures supérieur au seuil de maintenance (8000 h)	Effectuer la maintenance ordinaire de la pompe et réinitialiser le compteur de fonctionnement de la pompe	Automatique Non activé	Seulement signale-ment
WRM05Attention: purge d'air de la pompe demandée	Première mise en service du système ou première inspection/maintenance de la pompe exéculée	Exécuter la procédure de purge de la pompe	Automatique Non activé	Seulement signale-ment
WRP11Alerte: basse pression de sortie (HP)	Fuite d'eau du circuit de distribution du côté haute pression	Vérifier l'état de la tuyauterie, l'EV, les composants d'étanchéité de la pompe, le câbiage de référence de la vitesse du variateur.	Manuel Non activé	Arrêt de la produc-tion du système, élimination des débris, redémarrage de la pro-duction du système
WRA17Alerte zone: humidité moyenne élevée détectée par 2 sondes	Lecture moyenne des valeurs d'humidité par les sondes au-dessus du seuil d'alerte supérieur	Vérifier le seuil d'alerte humidité élevée configuré	Automatique Non activé	Seulement signale-ment
WRA18Alerte zone: basse humidité détectée par moyenne 2 sondes	Lecture moyenne des valeurs d'humidité par les sondes au-dessus du seuil d'alerte inférieur	Vérifier le seuil d'alerte humidité basse configuré	Automatique Non activé	Seulement signale-ment
WRA19Alerto zone: température élevée détectée par moyenne 2 sondes	Lecture moyenne des valeurs de température par les sondes au-dessus du seuil d'alerte supérieur	Vérifier le seuil d'alerte haute température configuré	Automatique Non activé	Seulement signale-ment

Description Causes Solutions possibles Réinitialisation Relais alarme Action

WRA20Alerte zone: basse température détectée par moyenne 2 sondes	Lecture moyenne des valeurs de température par les sondes au-dessous du seuil d'alerte inférieur.	Vérifier le seuil d'alerte basse température configuré	Automatique Non activé Seulement signalement
WRA21Alerte zone: humidité moyenne élevée détectée par 3 sondes	Lecture moyenne des valeurs d'humidité par les sondes au-dessus du seuil d'alerte supérieur	Vérifier le seuil d'alerte humidité élevée configuré	Automatique Non activé Seulement signalement
WRA22Alerte zone: basse humidité détectée par moyenne 3 sondes	Lecture moyenne des valeurs d'humidité par les sondes au-dessous du seuil d'alerte inférieur	Vérifier le seuil d'alerte humidité basse configuré	Automatique Non activé Seulement signalement
WRA23Alerte zone: température élevée détectée par moyenne 3 sondes	Lecture moyenne des valeurs de température par les sondes au-dessus du seuil d'alerte supérieur	Vérifier le seuil d'alerte haute température configuré	Automatique Non activé Seulement signalement
WRA24Alerte zone: basse température détectée par moyenne 3 sondes	Lecture moyenne des valeurs de température par les sondes au-dessous du seuil d'alerte inférieur.	Vérifier le seuil d'alerte basse température configuré	Automatique Non activé Seulement signalement
WRB01Alerte: échec activation pompe de secours	pompe de secours pas prête à prendre le relais de la pompe actuellement active et en alarme	Réinitialiser les alarmes présentes dans la pompe non active	Manuel Non activé Arrêt de la procédure d'intervention de la pompe de secours, réhabilitation des tenatives d'intervention à temps
WRB02Alerte: pompe de secours hors ligne	Pompe de secours (non active) hors ligne	Vérifier la connexion réseau entre les pompes, les paramètres du réseau et de la fonction de secours des deux pompes	Automatique Non activé Seulement signalement

Tab. 10.c

Rotation étages

La rotation étages est une fonction qui peut être activée uniquement si toutes les étapes du système de distribution de la zone sont réglées au même débit nominal. Dans ce cas, l'activation de cette fonction prévoit qu'à la suite d'un temps prédéfini une ou plusieurs étapes activées en production soient remplacées par d'autres étapes encore non activées à tel moment. Cette fonction permet d'uniformiser le plus possible l'utilisation du système de distribution et l'atomisation pour des installations directes dans l'environnement.

10.3 Notifications

Description Causes Solutions possibles Réinitialisation Relais alarme Action

NT01Entretien demandé	La pompe a fonctionné pendant un certain nombre d'heures proches du seuil de maintenance	Prévoir intervention de maintenance Automatique Non activé	Seulement signalement
NT02basse pression de sortie (HP)	Lecture de la valeur de pression de sortie inférieure au seuil de notification	Attendre que la pression de sortie du système se stabilise	Automatique Non activé Seulement signalement
NT03Basse température rack.	Lecture de la valeur de la température de l'air avant le rack inférieure au point de consigne	Vérifier la température de l'air entrée section d'humidification	Automatique Non activé Seulement signalement
NT05Démarrage automatique	L'unité a redémarré automatiquement après un arrêt	Vérifier les éventuelles coupures de courant/arrêts accidentels de l'unité.	Manuel Non activé Seulement signalement
NT07Paramètres par défaut restaurés	Réinitialisation des valeurs par défaut des paramètres de la machine effectuée	Il est nécessaire de reconfigurer l'unité avec les paramètres de travail	Manuel Non activé Seulement signalement
NT10Logiciel mis à jour.	Mise à jour du logiciel d'application effectuée		Manuel Non activé Seulement signalement
NT11Basse pression d'entrée (LP).	Lecture de la valeur de pression d'entrée de la pompe inférieure au seuil de notification	Vérifier la stabilité du système d'alimentation en eau externe et le fonctionnement LV de l'armoire de remplissage	Automatique Non activé Seulement signalement
NT12Interface graphique non compatible	La version du logiciel de l'écran est obsolète par rapport à celle de l'application	Mettre à jour le logiciel de l'écran	Automatique Non activé Seulement signalement
NT13Mettre à jour le logiciel de l'écran	La version du logiciel de l'application est obsolète par rapport à celle de l'écran	Mettre à jour le logiciel de l'application selon la version indiquée	Automatique Non activé Seulement signalement
NT14Bypass de la pause du service de monitorage	La pause via le service de monitorage commandée à distance pour la pompe a été éludée localement. Elle sera automatiquement rétablie à l'expiration du compte à rebours horaire	Si cela n'est plus nécessaire, supprimer la commande de bypass pause par le service de monitorage localement	Manuel Non activé Seulement signalement
NT15Alertes automatiquement réinitialisées	Une ou plusieurs alertes automatiquement réinitialisées par le système	Consulter l'historique des alarmes pour voir les alertes ayant cessé	Manuel Non activé Seulement signalement
NT16Bypass de la pause du service de monitorage zone	La pause par le service de monitorage commandée pour la zone a été éludée localement. Elle sera automatiquement rétablie à l'expiration du compte à rebours horaire	Si cela n'est plus nécessaire, supprimer la commande de bypass pause par le service de monitorage localement	Manuel Non activé Seulement signalement

Tab. 10.d

CAREL
