Caractéristique	Détails
Type de produit	Générateur de vapeur
Puissance	4,5 kW
Capacité de production de vapeur	Environ 4,5 kg/h
Alimentation électrique	230 V
Dimensions (L x P x H)	400 x 600 x 400 mm
Poids	25 kg
Matériau	Acier inoxydable
Utilisation	Pour sauna et hammam
Entretien	Vérification régulière des niveaux d'eau et nettoyage des filtres
Sécurité	Protection contre la surchauffe et les courts-circuits
Garantie	2 ans
Accessoires inclus	Kit de montage et manuel d'utilisation

FOIRE AUX QUESTIONS - HGX45 HARVIA

Comment installer le générateur HARVIA HGX45 ?

Pour installer le générateur HARVIA HGX45, suivez les instructions du manuel d'utilisation. Assurez-vous de le placer dans un endroit bien ventilé et à proximité d'une source d'alimentation électrique. Fixez les tuyaux de vapeur conformément aux spécifications.

Quel est le voltage requis pour le HARVIA HGX45 ?

Le HARVIA HGX45 nécessite une alimentation électrique de 400 V.

Que faire si le générateur ne s'allume pas ?

Vérifiez que le générateur est correctement branché et que l'alimentation électrique est opérationnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le HARVIA HGX45 ?

Pour nettoyer le générateur, débranchez-le et utilisez un chiffon humide pour essuyer la surface. Ne jamais utiliser de produits abrasifs ou de nettoyants agressifs.

Quel est le temps de préchauffage du HARVIA HGX45 ?

Le temps de préchauffage du HARVIA HGX45 est d'environ 30 à 45 minutes, selon la température souhaitée.

Comment régler la température sur le HARVIA HGX45 ?

La température peut être réglée à l'aide du panneau de contrôle situé sur le générateur. Suivez les instructions du manuel pour ajuster les paramètres.

Y a-t-il une garantie pour le HARVIA HGX45 ?

Oui, le HARVIA HGX45 est généralement couvert par une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du vendeur.

Comment résoudre un problème de faible pression de vapeur ?

Vérifiez que le réservoir d'eau est plein et que les tuyaux ne sont pas obstrués. Assurez-vous également que la température est suffisamment élevée pour générer de la vapeur.

Où trouver des pièces de rechange pour le HARVIA HGX45 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local HARVIA ou sur le site officiel de la marque.

Le HARVIA HGX45 peut-il être utilisé à l'extérieur ?

Non, le HARVIA HGX45 est conçu uniquement pour une utilisation en intérieur. Ne l'exposez pas aux intempéries.

MODE D'EMPLOI HGX45 HARVIA

• 1.1. Composants du système du générateur de vapeur p. 58
• 1.2. Avertissements p. 58

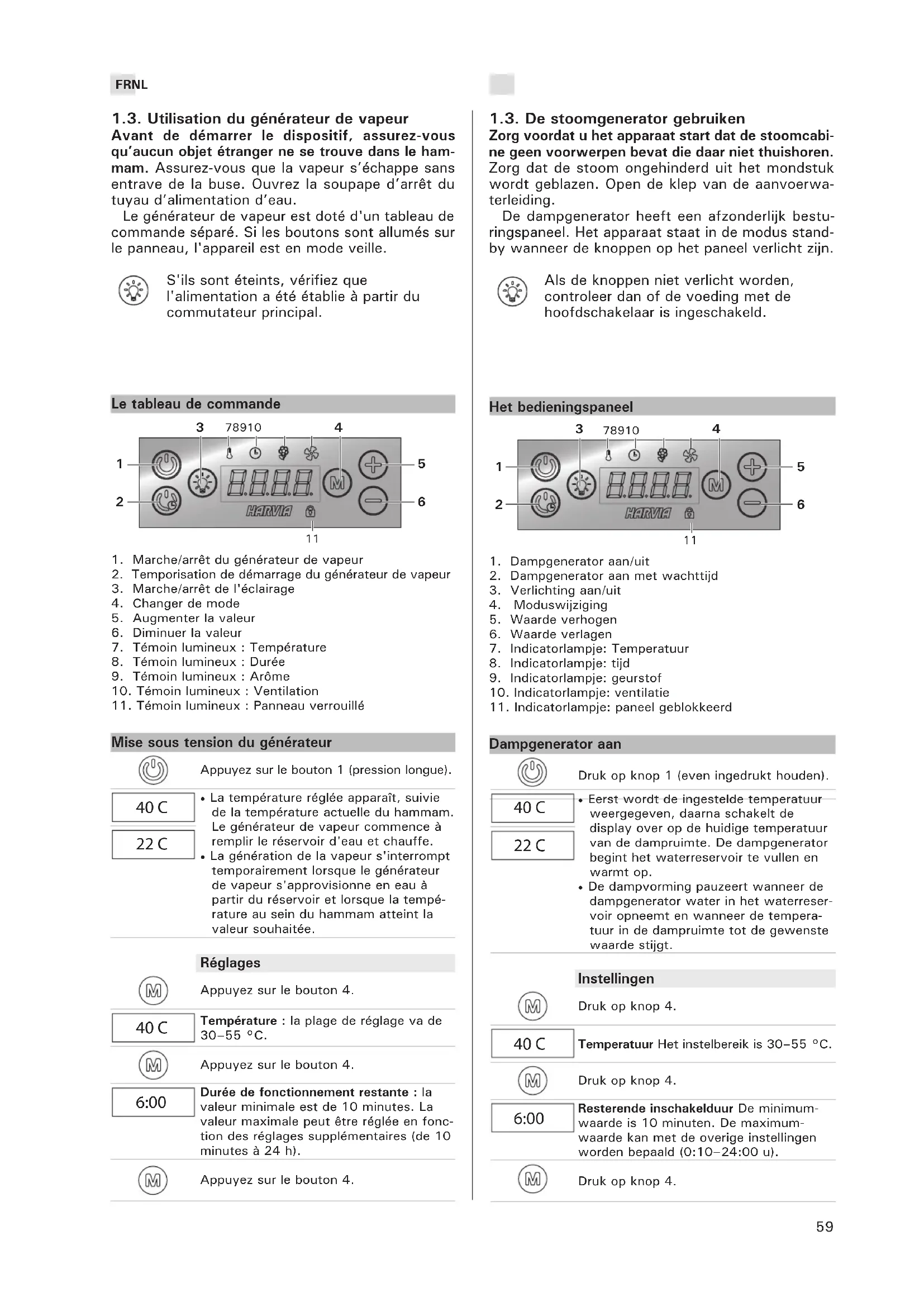

• 1.3. Utilisation du générateur de vapeur p. 59
• 1.4. Pompe de diffusion d'arôme (en option) p. 62
• 1.5. L'eclairage p. 62
• 1.6. Soupape d'évacuation automatique (en option) p. 62
• 1.7. Bouton poussoir p. 63
• 1.8. Entretien du générateur de vapeur p. 63

1.8.1. Vidage du récipient à sédiments ................63

1.8.2. Décalcification ........................................ 64

1.8.3. Nettoyage des buses de vapeur ................65

• 2.1. Avant l’installation p. 68
• 2.2. Emplacement d'installation et fixation p. 68
• 2.3. Connexions d'alimentation en eau et d'évacuation d'eau p. 69
• 2.4. Raccordement électrique p. 69

2.4.1. Installation du capteur de température .......69

Figure 1. Composants du système du générateur de vapeur Figuur 1. Systeemonderdelen van de stoomgenerator 1.1. Composants du système du générateur de vapeur

1. Tableau de commande

2. Capteur de température

5. Tuyau d’alimentation d’eau

6. Soupape du tuyau d’alimentation d’eau

7. Tuyau d’évacuation d’eau

8a. Soupape d’évacuation manuelle 8b. Soupape d’évacuation automatique (en option)

11. Câble de connexion

12. Pompe de diffusion d'arôme (en option)

13. Bouchon en caoutchouc

14. Récipient à sédiments

OuvertGeopendFerméGesloten Hammam Stoomcabine 1.2. Avertissements

• Les robinets du générateur de vapeur, les tuyaux et buses de vapeur sont extrêmement chauds en cours d'utilisation. Ne les touchez jamais à mains nues.
• La vapeur venant des buses de vapeur est extrêmement chaude. Ne vous brûlez pas la peau.
• Si la ou les buses et/ou tuyaux de vapeur sont bouchés, le générateur de vapeur laissera la va- peur s’échapper par la soupape de surpression. Ne bloquez pas la soupape de surpression.
• Ne placez pas de dispositifs électriques dans le hammam.
• Après utilisation, assurez-vous que l'intérieur du hammam sèche correctement. 1.2. Waarschuwingen
• De kranen, leidingen en stoommondstukken van de stoomgenerator worden gloeiend heet tijdens het gebruik. Raak deze onderdelen nooit met blote handen aan.

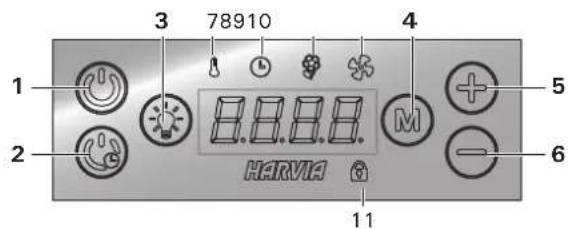

1. Marche/arrêt du générateur de vapeur

2. Temporisation de démarrage du générateur de vapeur

3. Marche/arrêt de l'éclairage

5. Augmenter la valeur

6. Diminuer la valeur

7. Témoin lumineux : Température

8. Témoin lumineux : Durée

9. Témoin lumineux : Arôme

10. Témoin lumineux : Ventilation

11. Témoin lumineux : Panneau verrouillé

Mise sous tension du générateur Appuyez sur le bouton 1 (pression longue). 40 C

• La température réglée apparaît, suivie de la température actuelle du hammam. Le générateur de vapeur commence à remplir le réservoir d'eau et chauffe.
• La génération de la vapeur s'interrompt temporairement lorsque le générateur de vapeur s'approvisionne en eau à partir du réservoir et lorsque la tempé- rature au sein du hammam atteint la valeur souhaitée. 22 C Réglages Appuyez sur le bouton 4. 40 C Température : la plage de réglage va de 30–55 °C. Appuyez sur le bouton 4. 6:00 Durée de fonctionnement restante : la valeur minimale est de 10 minutes. La valeur maximale peut être réglée en fonc- tion des réglages supplémentaires (de 10 minutes à 24 h). Appuyez sur le bouton 4. 1.3. Utilisation du générateur de vapeur Avant de démarrer le dispositif, assurez-vous qu’aucun objet étranger ne se trouve dans le ham- mam. Assurez-vous que la vapeur s’échappe sans entrave de la buse. Ouvrez la soupape d’arrêt du tuyau d’alimentation d’eau. Le générateur de vapeur est doté d'un tableau de commande séparé. Si les boutons sont allumés sur le panneau, l'appareil est en mode veille. S'ils sont éteints, vérifiez que l'alimentation a été établie à partir du commutateur principal. 1.3. De stoomgenerator gebruiken Zorg voordat u het apparaat start dat de stoomcabi- ne geen voorwerpen bevat die daar niet thuishoren. Zorg dat de stoom ongehinderd uit het mondstuk wordt geblazen. Open de klep van de aanvoerwa- terleiding. De dampgenerator heeft een afzonderlijk bestu- ringspaneel. Het apparaat staat in de modus stand- by wanneer de knoppen op het paneel verlicht zijn. Als de knoppen niet verlicht worden, controleer dan of de voeding met de hoofdschakelaar is ingeschakeld. 40 C
• Eerst wordt de ingestelde temperatuur weergegeven, daarna schakelt de display over op de huidige temperatuur van de dampruimte. De dampgenerator begint het waterreservoir te vullen en warmt op.

OFF Pompe de diffusion d'arôme : vous pouvez modifier l'intensité d'arôme à l'aide des boutons – et +. La valeur minimale est OFF. Appuyez sur le bouton 4. OFF Ventilation/déshumidification : vous pouvez activer (ON) ou désactiver (OFF) la ventilation, ou opter pour la déshumidi- fication (DRY).

• L'intervalle de déshumidification (DRY) commence à la mise sous tension du générateur de vapeur ou après écou- lement de la durée d'utilisation réglée (cette opération prend 60 minutes).

• Démarrage rapide de la ventilation : (tableau de commande en mode veille) : appuyez sur le bouton 4 (M) et choi- sissez ON.

• L’aération est allumée pendant 60 minutes lorsque le mode est activé. Appuyez sur le bouton 4 pour quitter. Temporisation de mise en marche du générateur de vapeur Appuyez sur le bouton 2 (pression longue). 1:00 L'écoulement de la temporisation de démarrage s’affiche jusqu’à zéro, après quoi le générateur de vapeur est allumé. Réglages Appuyez sur le bouton 4. 40 C Température : la plage de réglage va de 30–55 °C. Appuyez sur le bouton 4. Temporisation : la plage de réglage va de 10 minutes à 12 h. Appuyez sur le bouton 4 pour quitter. Autres réglages Ouvrez le menu des réglages supplémen- taires en appuyant sur les boutons 5 et 6 pendant 5 secondes. SET1 6:00 Durée de fonctionnement maximale (24 h) : la plage va de 10 minutes à 24 h. Appuyez sur le bouton 4. SET2 OFF Mémoire en cas de panne de courant : vous pouvez choisir le mode de fonction- nement de l'appareil après une coupure d'électricité :

• ON1 : le système redémarre et la temporisation reprend où elle s'était arrêtée.

• ON2 : le système redémarre et la temporisation est réinitialisée.

• OFF : le système ne redémarre pas après une coupure d'électricité. La réglementation de sécurité pour l'utili- sation de la mémoire peut varier suivant les pays. OFF Geurpomp U kunt de intensiteit van de geur wijzigen met de knoppen – en +. De minimumwaarde is uit (OFF). Druk op knop 4. OFF Ventilatie/ontvochtiging U kunt de ventilatie aan- (ON) of uitzetten (OFF) of ontvochtiging (DRY) kiezen.

• Soupape d'évacuation automatique: ON

• Soupape d'évacuation manuelle: OFF Appuyez sur le bouton 4. SET4 OFF Intervalle de rinçage : si la soupape d'évacuation automatique a été acti- vée, vous pouvez modifier l'intervalle de rinçage à l'aide des boutons – et +. Les options sont de 0,5, 1, 2, 3 et 4 heures

Appuyez sur le bouton 4. SET5

Heures d'utilisation : le numéro de l'appareil et les heures d'utilisation sont successivement affichés. Appuyez sur le bouton 4. SET6

Cycle d'entretien : l'affichage indique le nombre d'heures d'utilisation depuis le dernier entretien. Après entretien, réinitialisez le compteur en appuyant sur le bouton 6 (–) pendant 5 secondes. La durée de service peut être modifiée en appuyant simultanément sur les boutons 5 et 6 (+ et -). Appuyez sur le bouton 4. SET7 Refroidissement : vous pouvez ajouter et évacuer l'eau à l'aide des boutons – et +, p. ex. lors du nettoyage du réservoir d'eau, du dépannage ou de l'entretien. Appuyez sur le bouton 4. SET8 Affichage de version : la version du logi- ciel du tableau de commande apparaît, suivie de la version logiciel du ou des générateurs de vapeur. Appuyez sur le bouton 4. SET9 Sélection du mode de démarrage à dis- tance : PULS :

• Pression courte : mise sous tension du générateur de vapeur

• Pression longue : mise hors tension du générateur de vapeur I-O :

• Mise sous ou hors tension du générateur de vapeur Appuyez sur le bouton 4 pour quitter. SET6

1.4. Pompe de diffusion d'arôme (en option) Lorsqu’elle est en marche, la pompe alimente l'arôme par le tuyau de vapeur. La pompe de dif- fusion d'arôme est commandée via le tableau de commande.

• Reliez le tuyau d'aspiration de la pompe au réci- pient d'arôme avant de démarrer le générateur de vapeur.

• À la première utilisation, l'arôme n'est pas diffusé immédiatement dans le hammam car il doit d'abord traverser le tuyau. Astuce : vous pouvez accélérer le processus en réglant l'arôme sur l'intensité maximale

• Assurez-vous que le récipient d'arôme ne s’assèche pas en cours d’utilisation. La pompe ne doit pas fonctionner à vide.

• N'utilisez que des arômes spécialement des- tinés à un usage pour générateur de vapeur. Suivez les instructions figurant sur l'emballage. 1.5. L'eclairage L'éclairage du hammam peut être fait de manière à ce qu’il soit contrôlé depuis le tableau de commande du générateur de vapeur (max 100 W/230 V~). Allumez/éteignez les lumières en appuyant sur le bouton du tableau de commande. 1.6. Soupape d'évacuation automatique (en option) La Soupape d'évacuation automatique permet d'éviter les problèmes liés aux impuretés de l'eau. Fonctions de la soupape d'évacuation automatique :

1. Rinçage du tuyau d'évacuation d'eau

L'appareil rince les impuretés qui se sont accu- mulées dans le tuyau d'évacuation d'eau. Le rinçage est effectué tous les 5 approvisionne- ments en eau de l'appareil. Arrêt du générateur de vapeur Le générateur de vapeur s'éteindra en cas de pression du bouton 1, après le réglage de la durée de fonctionnement ou en cas d'erreur. La mise hors tension du générateur de vapeur entraîne également l'arrêt de la pompe de diffusion d'arôme.

• Si l'appareil n'est pas doté d'une soupape d''évacuation automa- tique (en option), videz toujours manuellement le réservoir d'eau après utilisation de l'appareil. Ouvrez la soupape d'évacuation, laissez le réservoir se vider et fermez la valve. Ceci empêche l'accumulation de calcaire et d'autres impuretés dans l'appareil.

• Si l'appareil est doté d'une soupape d'évacuation automatique, il procède au rinçage et vide le réservoir d'eau à son arrêt (l'opération prend environ 5 minutes). Pendant ce temps, ne coupez pas l'alimentation à partir du commutateur principal. Verrouillage on/off Le tableau de commande peut être verrouillé et déverrouillé par pression du bouton 4 (M) pendant 5 secondes. Stoomgenerator uit De dampgenerator gaat uit wanneer op knop 1 wordt gedrukt, wanneer de inschakelduur voorbij is of wanneer een fout optreedt. Bij uitschakelen van de dampgenerator wordt ook de geurpomp gestopt.

2. Rinçage du réservoir d'eau (SET4)

L'appareil vide le réservoir d'eau et le remplit en eau propre selon l'intervalle de rinçage choi- si. Pendant le rinçage, un message correspon- dant apparaît sur l'affichage. Cette fonction est destinée aux instituts, etc. où le générateur de vapeur reste allumé pendant plusieurs heures. Le rinçage prend plus de 5 minutes ; pendant ce temps, l'appareil interrompt la génération de vapeur.

3. Vidage du réservoir d'eau après utilisation

L'appareil rince et vide automatiquement le ré- servoir d'eau à l'arrêt du générateur de vapeur. Le vidage prend environ 5 minutes. 1.7. Bouton poussoir Le générateur de vapeur peut aussi être allumé à l'aide d'un bouton poussoir disposé par exemple à la réception d'un hôtel. SET9 1.8. Entretien du générateur de vapeur Les opérations d'entretien suivantes peuvent être réalisées par des utilisateurs non professionnels :

• vidage du récipient de sédiments ( 1.8.1.)

• nettoyage du capteur de niveau d'eau ( 1.8.2.)

• détartrage ( 1.8.3.) Le témoin lumineux de durée commence à clignoter après écoulement de 200 heures depuis l'entretien précédent. Tout autre travail d’entretien doit être laissé aux soins d’un professionnel de la maintenance. Les générateurs de vapeur dans des centres de loisirs, instituts et autres établissements, doivent être entretenus de manière approfondie au moins deux fois par an (vérifier et nettoyer le réservoir, les éléments chauffants et le capteur de surface).

1.8.1. Vidage du récipient à sédiments

Au bas de l'appareil, un récipient à sédiments col- lecte les impuretés de l'eau. Lorsque le récipient est plein, videz-le. Figure 2. Vidage du récipient à sédiments Figuur 2. Bezinkselbeker legen

Propriétés de l’eau Watereigenschap Effets Invloed Recommandations Aanbeveling Concentration d’humus Concentratie teelaarde Couleur, goût, se précipitent dans le générateur de vapeur Kleur, smaak, neerslag < 12 mg/l Concentration en fer Concentratie ijzer Couleur, odeur, goût, se précipitent dans le générateur de vapeur Kleur, reuk, smaak, neerslag < 0,2 mg/l Dureté : Les substances les plus importantes sont le manganèse (Mn) et la chaux, c'est-à-dire du calcium (Ca) Hardheid: belangrijkste stoffen zijn mangaan (Mn) en kalk, d.w.z. calcium (Ca) Se précipitent dans le générateur de vapeur Neerslag Mn: < 0,05 mg/l Ca: < 100 mg/l Eau chlorée Chloorhoudend water Risques sanitaires Gezondheidsrisico Usage interdit Gebruik verboden Eau de mer Zeewater Corrosion rapide Snelle corrosievorming Usage interdit Gebruik verboden Debit dans le tuyau d’alimentation d’eau (mesure : laisser l’eau couler depuis le tuyau d’alimentation pendant une minute et mesurer la quantité d’eau) Stromingssnelheid in de toevoerwaterleiding (meting: laat het water een minuut door de toevoerleiding stromen en meet de hoeveelheid water) Flux trop lent : ruptures (temporaires) de génération de la vapeur Flux trop rapide : De l’eau coulant du tuyau de vapeur Stroming te langzaam: onderbrekingen tijdens genereren van stoom Stroming te snel: er stroomt water door de stoomleiding 8–12 l/min Tableau 1. Exigences en matière de qualité de l’eau Tabel 1. Vereisten voor waterkwaliteit Attention au générateur de vapeur chaud. Ne détachez pas le récipient à sédiments pen- dant l'utilisation de l'appareil. Attendez que le géné- rateur de vapeur ait complètement refroidi pour le faire (24 heures après utilisation).

1. Assurez-vous que le réservoir d'eau est vide

(observez le récipient gradué à travers le cou- vercle transparent de la trappe d'entretien : s'il contient de l'eau, vous devez vider le réservoir).

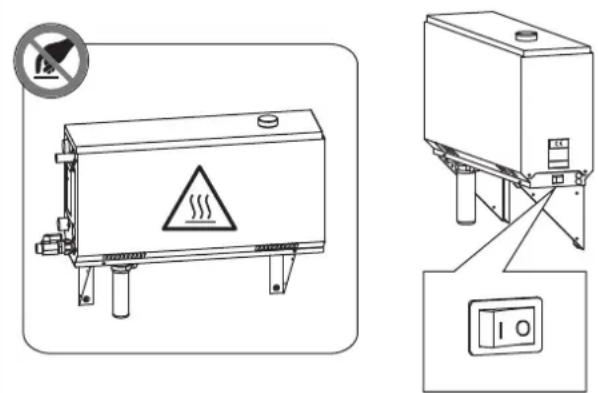

2. Arrêtez le générateur de vapeur depuis le com-

mutateur principal (illustration 2).

3. Placez un seau sous le récipient à sédiments.

Après retrait du récipient, de l'eau peut s'écou- ler du tuyau.

4. Desserrez le collier de fixation du récipient à

5. Tirez sur le récipient pour le détacher. Nettoyez-le.

6. Remettez-le en place, puis serrez le collier de

L’eau du robinet contient des impuretés, par exemple de la chaux, qui avec le temps peuvent boucher les parties internes du générateur de va- peur. La quantité de chaux dans l’eau (dureté de l’eau) et par conséquent le besoin en décalcification varie selon la région. Si l’eau du robinet est dure, il est recommandé d’installer un adoucisseur au sys- tème de distribution d’eau du bâtiment. Les exi- gences en ce qui concerne l'eau sont listées dans le tableau 1. Figure 3. Décalcification Figuur 3. Ontkalken Pas op voor de dampgenerator. Neem de be- zinkselbeker niet los wanneer het apparaat in gebruik is. Zorg dat de dampgenerator volledig is afgekoeld alvorens de bezinkselbeker los te nemen. 24 uur na het laatste gebruik is een goede wachttijd voor het afkoelen.

Figure 3. Décalcification Figuur 3. Ontkalken Décalcification avec une solution d’acide citrique Les vapeurs de la solution d’acide citrique sont sans danger. Pour le détartrage, vous pouvez utiliser de l'acide citrique ou d'autres produits. Suivez toujours les instructions figurant sur l'emballage.

1. Mélangez 50 à 80 grammes d’acide citrique

avec un litre d’eau.

2. Démarrez le générateur de vapeur et laissez-le

allumé pendant 10 minutes.

3. Eteignez le avec l’interrupteur principal (voir

4. Retirez le bouchon au sommet du générateur

de vapeur (illustration 3).

5. Versez la solution d’acide citrique dans le

réservoir d’eau, puis remettez le bouchon en place.

6. Laissez la solution agir pendant une heure.

7. Enclenchez l’interrupteur principal. Si la

mémoire en cas de panne de courant est en marche, le générateur de vapeur démarrera sans que vous ayez à appuyer sur le bouton 1. Rinçage (soupape d'évacuation manuelle)

8. Videz le réservoir d’eau et fermez la soupape

9. Allumez le générateur de vapeur avec le bou-

ton 1 et laissez-le allumé pendant 10 minutes.

10. Eteignez le générateur de vapeur avec le

bouton 1, videz le réservoir d’eau et fermez la soupape d’évacuation. Rinçage (soupape d'évacuation automatique)

8. Allumez le générateur de vapeur avec le bou-

ton 1 et laissez-le allumé pendant 10 minutes.

9. Eteignez le générateur de vapeur avec le bou-

ton 1 et laissez-le éteint pendant 5 minutes.

1.8.3. Nettoyage des buses de vapeur

Les buses de vapeur peuvent être nettoyées avec une solution au savon doux. 1.9. Dépannage Si une erreur se produit, le tableau de commande présentera un numéro d'appareil et un message d’erreur qui aideront dans la détection de la cause de cette erreur. L’utilisateur ne peut vérifier que les points marqués d’un astérisque (*). Tout autre tra- vail d’entretien doit être laissé aux soins d’un pro- fessionnel de la maintenance. Message d'erreur et solution code d'erreur 0E:01 Circuit de mesure du capteur de température hors service. Vérifiez le câblage et les connexions depuis les connecteurs jusqu’au capteur. 0E:02 Circuit de mesure du capteur de température court circuité. Vérifiez le câblage et les connexions depuis les connecteurs jusqu’au capteur. Foutmelding en -oplossing foutcode 0E:01 Meetcircuit van de temperatuursensor is onderbroken. Controleer de bedrading en verbindingen van aansluiting met de sensor. 0E:02 Meetcircuit van de temperatuursensor is kortgesloten. Controleer de bedrading en verbindingen van aansluiting met de sensor. Ontkalken met een citroenzuuroplossing De verdampingen van de citroenzuuroplossing zijn onschadelijk. Naast citroenzuur kunt u ook andere materialen gebruiken voor het ontkalken; volg altijd de instructies op de verpakking.

voir en breng de dop weer aan.

0E:03 Circuit de mesure du fusible de sur- chauffe hors service. Appuyez sur le bouton de réinitialisation du fusible de surchauffe (

2.10.). Vérifiez le câblage

et les connexions depuis les connecteurs jusqu’au capteur de la sécurité sur-chauffe. 0E:05 Faible niveau d'eau. Regardez si le récipient gradué contient de l'eau. Véri- fiez l’entrée d’eau*, l’électrovanne, la soupape d’évacuation et le capteur de surface. 0E:07 Le réservoir contient encore de l'eau bien que le rinçage et le vidage aient été effectués. Regardez si le récipient gradué contient de l'eau. Vérifiez la soupape d'évacuation et le capteur de niveau d'eau. 0E:09 Panne de connexion entre le tableau de commande et le générateur de vapeur. Vérifiez le câble et les connecteurs. 0E:10 Réservoir d’eau vide après rinçage. Regardez si le récipient gradué contient de l'eau. Vérifiez l’entrée d’eau*, l’élec- trovanne, la soupape d’évacuation et le capteur de surface. 0E:11 Réservoir d’eau plein au début du rem- plissage (démarrage, arrêt, cycle de rinçage). Vérifiez la soupape d’évacuation et le capteur de surface. 0E:13 Trop de remplissages en cinq minutes. Vérifiez l’entrée d’eau*, le tuyau d’ali- mentation d’eau* (tableau 1), l’électro- vanne, la soupape d’évacuation et le capteur de surface. 0E:14 Un niveau d'eau suffisant n'a pas été atteint dans les 10 minutes suivant la mise en marche de l'appareil. Nettoyez le récipient gradué et vérifiez le câblage. 0E:15 Un niveau d'eau suffisant ne sera pas atteint lors de l'évaporation. Vérifiez l'entrée d'eau* et la soupape d'évacuation. Plusieurs erreurs Les messages d'erreurs défilent sur l'affichage. Interruptions (temporaires) de génération de la vapeur Des interruptions temporaires de génération de la vapeur sont tout à fait normales. La génération de la vapeur s'interrompt temporairement lorsque le générateur de vapeur s'approvisionne en eau à partir du réservoir et lorsque la température au sein du hammam atteint la valeur souhaitée. Glougloute- ment Présence de poches d'eau dans les tuyaux ou ceux-ci sont pliés. Tenez les tuyaux inclinés dans la direction opposée au générateur de vapeur. Le réservoir d'eau sent l'arôme vérifiez que l'arôme ne s'échappe pas dans le réservoir d'eau par le tuyau de vapeur. Autres messages Le témoin lumineux de durée commence à clignoter après écoulement de 200 heures depuis l'entretien précédent. Pro- cédez à l'entretien (

1.8.). Réinitialisez le

compteur après entretien. Flushing Du texte défile sur l'affichage. Rinçage. Pairing Du texte défile sur l'affichage. Le tableau de commande se connectera aux généra- teurs de vapeur prêts à l'emploi. Done La connexion entre les appareils a été établie. 0E:03 Meetcircuit van de oververhittingsbevei- liging is onderbroken. Druk op de reset- knop van de oververhittingsbeveiliging

3. Adaptateur de tuyau 18 mm-G½"

4. Récipient à sédiments

5. Tableau de commande

6. Capteur de température

Pièces et accessoires en option:

7. Soupape d’évacuation automatique

8. Raccord pour pompe de diffusion d'arôme

9. Pompe de diffusion d'arôme

ModèleModelDébitUitvoerTaille hammam recommandée (m

min. 50 mm 600 mm 320 mm 420 mm min. 190 mm min. 50 mm min. 0 mm Figure 5. Mesures d’installation Figuur 5. Installatiemetingen 2.1. Avant l’installation Avant d’installer le générateur de vapeur, étudiez bien les instructions d'installation et vérifiez les points suivants :

• Le débit du générateur de vapeur doit corres- pondre au volume du hammam. Le tableau 2 donne les directives pour les volumes mini- mums et maximums pour chaque générateur de vapeur et manchette.

• La tension d’alimentation convient bien au générateur de vapeur.

• Les fusibles et câbles de connexion corre- pondent bien à la règlementation et aux me- sures présentées dans le tableau 2.

• L’emplacement de l’installation du générateur de vapeur doit remplir les conditions minimums en matière de distances de sécurité indiquées en figure 5 et l'emplacement doit être conforme aux explications données à la section 2.2. 2.2. Emplacement d'installation et fixation Le générateur de vapeur doit être installé dans un espace intérieur sec. Le générateur de vapeur ne doit pas être installé dans un endroit où il est sus- ceptible de geler ou d’être en contact avec des substances dangereuses. La température maximum autorisée autour du dispositif est de 30 °C.

• La pièce doit avoir un siphon de sol pour l’eau d’évacuation. N'installez pas l'appareil juste au-dessus du tuyau d'évacuation car la vapeur qui s'échappe de ce tuyau peut mouiller le générateur de vapeur, ce qui peut entraîner des problèmes.

• Si le générateur de vapeur est installé à l’intérieur d’une armoire ou dans un endroit fermé similaire, une aération suffisante doit être prévue autour du dispositif. Il est possible d'installer le générateur de vapeur de différentes façons en intervertissant les couvercles avant et arrière (illustration 6).

• Si vous assemblez l'appareil sur la paroi, tournez les pièces de montage à la verticale.

• Vous pouvez placer le générateur de vapeur dans un espace plus réduit en tournant les pièces de montage à l'horizontale et en coupant le récipient à sédiments pour le réduire (illustration 7). Fixez solidement le générateur de vapeur au mur ou à la base avec des vis adaptées au matériau (6 vis). 2.1. Voorafgaand aan installatie Raadpleeg de installatie-instructies en controleer de volgende punten voordat u de stoomgenerator installeert:

Figure 8. Connexions du générateur de vapeur Figuur 8. Aansluitingen stoomgenerator Figure 7. Figuur 7. Figure 6. Changement de côté d'utilisation Figuur 6. Wijzigen links- of rechtshandigheid 2.3. Connexions d'alimentation en eau et d'évacuation d'eau Voir figure 4. Le tuyau d’alimentation d’eau doit être équipé d’une soupape d’arrêt et d'un réducteur de pression. La pression maximum pour le tuyau d'alimentation en eau du générateur est de 4,0 bar. Voir figure 8. Le tuyau d’évacuation d’eau du gé- nérateur de vapeur doit être amené au siphon de sol de la pièce dans laquelle il est installé. L’eau de décharge ne doit pas être amenée vers le hammam car l’eau est extrêmement chaude (70 °C) ! Installez les tuyaux inclinés dans la direction op- posée au générateur de vapeur. 2.4. Raccordement électrique Le raccordement du générateur au secteur ne doit être réalisé que par un électricien professionnel qualifié et conformément à la réglementation en vigueur. Voir en figure 9 pour les raccords élec- triques.

2.4.1. Installation du capteur de température

2.5. Tuyaux de vapeur La vapeur du générateur de vapeur est amenée au hammam par des tuyaux de cuivre. Le diamètre interne minimum pour un tuyau de vapeur est de 15 mm. Vous pouvez relier le générateur de vapeur au tuyau de cuivre avec un tuyau en silicone trans- parent d'un diamètre interne de 18 mm. Les tuyaux transparents permettent de locali- ser les problèmes potentiels. Les tuyaux doivent être soigneusement isolés. La longueur maximum d’un tuyau de vapeur isolé est de 10 mètres. Il est recommandé de placer le généra- teur de vapeur aussi près que possible du hammam afin de limiter la longueur des tuyaux de vapeur. Si plus d’une buse de vapeur est utilisée, chaque tuyau de vapeur allant aux buses doit être équi- pé d'une soupape de contrôle du débit afin que la vapeur soit distribuée de façon homogène dans le hammam. Figure 11A. Ajustement des soupapes :

• Ouvrez complètement toutes les soupapes.

• Si de la vapeur sort plus de l’une des soupapes, baissez le débit.

2 Soupape d’évacuation manuelle Handmatige afvoerklep ZG-575 1 3 Adaptateur de tuyau 18 mm-G½" Pijpadapter 18 mm-G½" ZSTM-050 1 4 Kit de récipient gradué (avec capteur de niveau d'eau, couvercle et tuyau) Bekerset (met sensor waterniveau, bovenkant en buis) meten WX620 1 5 Tuyau d'évacuation d'eau Afvoerpijp water ZSTM-071 1 6 Couvercle de la trappe d’entretien Kap van onderhoudsklep ZSTM-160 1 7 Récipient à sédiments Bezinkselbeker ZSTM-170 1 8 Commutateur principal Hoofdschakelaar ZSK-684 1 9 Circuit imprimé Bedradingsplaat WX645 1 10 Capteur de température Temperatuursensor ZG-660 1 11 Réservoir d’eau (HGX2) Réservoir d’eau (HGX45-HGX15) Waterreservoir (HGX2) Waterreservoir (HGX45-HGX15) ZSTM-012 ZSTM-010
