Caractéristiques	Détails
Type de produit	Balance
Capacité maximale	À préciser selon le modèle
Précision	À préciser selon le modèle
Unité de mesure	Grammes, kilogrammes, livres (selon le modèle)
Dimensions	À préciser selon le modèle
Poids	À préciser selon le modèle
Alimentation	Électrique ou piles (selon le modèle)
Utilisation recommandée	Pesée d'ingrédients, contrôle de portions, etc.
Entretien	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Réparation	Consulter le service après-vente pour les réparations
Sécurité	Ne pas dépasser la capacité maximale, utiliser sur une surface plane
Informations générales	Vérifier la garantie et les conditions de retour avant achat

FOIRE AUX QUESTIONS - 859415 CAS

Comment calibrer la balance CAS 859415 ?

Pour calibrer la balance, assurez-vous qu'elle est placée sur une surface plane. Accédez au mode de calibration en maintenant enfoncé le bouton de tare pendant 5 secondes. Suivez les instructions à l'écran pour procéder à la calibration avec un poids étalon.

Que faire si la balance ne s'allume pas ?

Vérifiez d'abord si la balance est correctement alimentée. Assurez-vous que les piles sont chargées ou que l'adaptateur secteur est branché. Si la balance ne s'allume toujours pas, essayez de remplacer les piles.

Comment changer les unités de mesure sur la balance ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' situé sur le panneau de commande. Vous pourrez alors sélectionner entre kilogrammes, grammes, livres ou onces.

Que faire si la balance affiche un message d'erreur ?

Si un message d'erreur apparaît, référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Généralement, cela peut indiquer un déséquilibre ou un problème avec les capteurs. Réinitialisez la balance et vérifiez si le problème persiste.

Comment nettoyer la surface de la balance ?

Utilisez un chiffon doux et humide pour nettoyer la surface de la balance. Évitez d'utiliser des produits chimiques agressifs ou des éponges abrasives qui pourraient rayer la surface.

La balance ne mesure pas correctement, que faire ?

Assurez-vous que la balance est sur une surface stable et plane, et qu'elle est correctement calibrée. Si le problème persiste, contactez le service client pour une assistance technique.

MODE D'EMPLOI 859415 CAS

2. Pesage avec tare 8

4. Mode calcul de pourcentage 10

5. Fonction verrouillage 11

6. Ajouter des poids cumulés 11

7. Fonction comparaison de poids (HI/OK/LOW) 13

9. Fonction réglage de l'unité 17

10. Charger la batterie 17

MODE REGLAGE (SETUP)...................................................18

1. Passer en mode réglage 18

2. Tableau du mode réglage 18

5. Entrer un sous-titre sur l'étiquette 21

MESSAGES D'ERREUR........................................................22 INTERFACE SERIE................................................................22 CARACTERISTIQUES TECHNIQUES.................................23 859415-25-35 fr ma 2012-074 Ne pas démonter la balance. En cas de dommage ou de défaut, contactez vite votre distributeur CAS agréé risques de décharge électrique. en vue d'une réparation appropriée. Ne pas dépasser la charge maximale autorisée. Ne tirez pas la prise par le cordon lorsque vous la débranchez : risque de décharge électrique ou d'incendie. Afin d'éviter tout risque d'incendie, évitez de placer ou d'utiliser la balance près de gaz inflammables ou corrosifs. Evitez de placer la balance près d'un radiateur et de l'exposer au soleil. La balance doit être mise à la terre pour réduire au maximum l'électricité statique, et afin de minimiser les défauts et les Ne marchez pas sur la balance les pieds mouillés pour éviter de glisser. Un envi- ronnement humide risquerait de fausser les relevés. Attention : un adaptateur non adapté pourrait endommager la balance. Branchez fermement la prise afin d'éviter les risques de décharge électrique. Afin d'éviter les décharges et de fausser les relevés, évitez de renverser de l'eau sur la balance et les environnements humides. Attention PRECAUTIONS Précautions à prendre lors de l'installation de la balance. Afin de tirer le meilleur profit de votre balance, veuillez suivre les instructions ci-après. 859415-25-35 fr ma 2012-075 Pour des relevés fidèles et précis, faites effectuer des contrôles périodiques à votre distributeur CAS autorisé. Evitez tout choc brusque. Cela risquerait d'endommager le mécanisme interne. Retirez la batterie en cas de non-utilisation prolongée. Toute fuite des batteries est potentiellement dangereuse. Placez la balance sur une surface stable où la température est constante. Eloignez la balance d'autres appareils électromagnétiques. Cela risquerait d'altérer la précision des relevés. Tenez la balance par le fond lorsque vous la déplacez. Ne la tenez pas par le plateau. En ajustant les 4 coins de la balance, assurez-vous qu'elle est bien à plat à l'aide du niveau incorporé. Attention Assurez-vous de raccorder votre balance à une prise adaptée. Pour des résultats optimaux, branchez-la 30 minutes avant de l'utiliser. 859415-25-35 fr ma 2012-076 AVANT-PROPOS

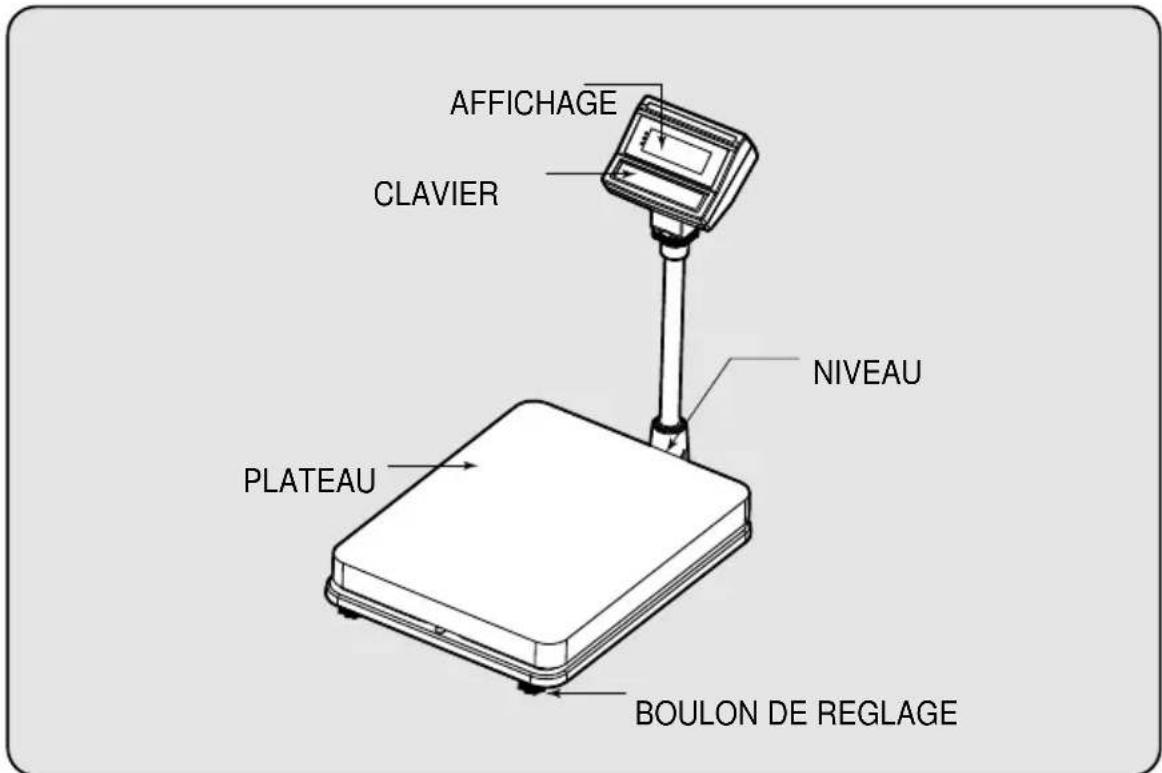

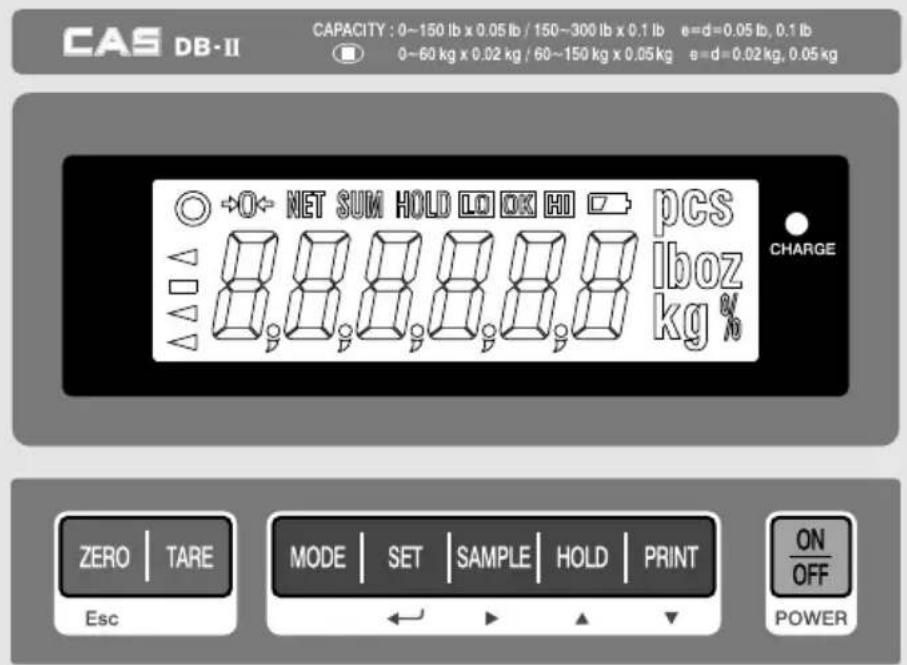

DESIGNATIONS ET FONCTIONS

Merci d'avoir acheté notre modèle CAS DB-II. Ces produits CAS sont fiables. Ils ont été conçus sous les contrôles qualité les plus stricts et offrent des performances exceptionnelles. Vos services spécialisés profiteront du haut niveau de fiabilité de ces produits CAS. Nous sommes certains que ce produit répondra à vos besoins et vous offrira la fiabilité souhaitée. Ce manuel vous aidera à utiliser et entretenir correctement le modèle DB-II. Conservez-le soigneusement afin de pouvoir vous y reporter ultérieurement. APERCU GENERAL PLATEAU NIVEAU AFFICHAGE CLAVIER

FONCTIONS PRINCIPALES SET SAMPLE HOLD Esc ZERO TARE MODE Définir le point zéro sur 0.00.Sert de touche ESC en mode réglage.Entrer ou annuler le poids de la tare.Changer de mode. [kg] [pcs] [%] [LIMITE DE POIDS ON/OFF] [LIMITE DE COMPTAGE ON/OFF] [CHANGEMENT D'UNITE] [kg]Sert de touche ENTREE.Calculer le poids unitaire d'un échantillon. [ ] Entrer le chiffre suivant. Afficher le poids moyen. [ ] Augmenter un chiffre. DESCRIPTIONSK

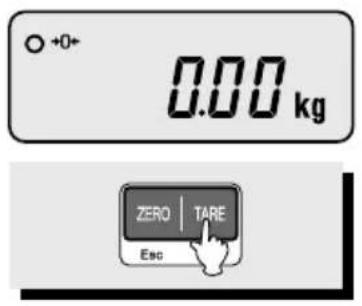

TOUCHES 859415-25-35 fr ma 2012-072. Pesage avec tare La tare est le poids d'un récipient utilisé pour un objet. La touche TARE soustrait le poids du récipient. Placer le récipient surle plateau.Appuyer sur la touche TARE,la DEL NET est allumée.Placer un objet dans le récipient.

L'affichage indique si la balance est sur zéro ou si une tare est entrée par ZERO et NET. OPERATIONS Mettre sous tension. L'affi- chage indique 0.00. Assurez-vous que les DEL STABLEet ZERO sont allumées.Si l'affichage n'indiquepas zéro bien qu'il n'y aitrien sur le plateau, appuyer sur la touche ZERO.Placer un objet sur le plateau.Lorsque la DEL STABLE s'allume, lisez le poids.

OFF POWER PRINT Touche IMPRIMER. Maintenir cette touche enfoncée pendant3 secondes pour activer/désactiver le rétroéclairage.[ ] Descendre d'un chiffre.Allumer/éteindre la balance. DESCRIPTIONSK

TOUCHES 859415-25-35 fr ma 2012-07Pour augmenter la valeur d'un échantillon, appuyer sur SAMPLE. L'affichage indique 10, 20, 30, 40, 50, 100, 150 et 200 lorsque vous appuyez sur la touche SAMPLE. Si la valeur de l'échantillon est réglée à 10, placer 10 échantillons

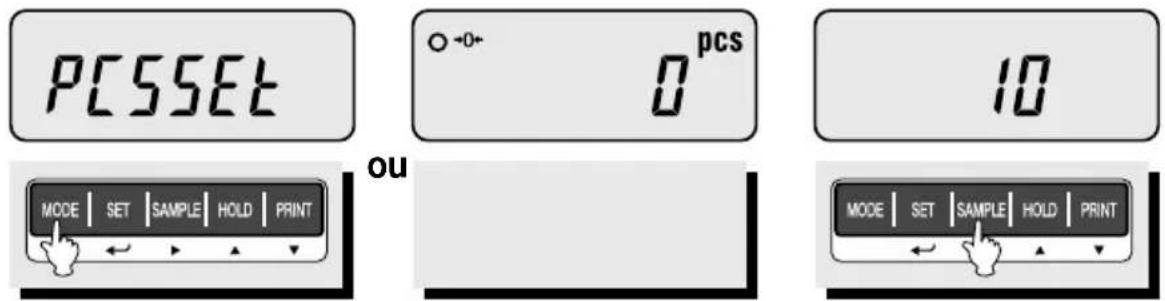

Pour connaître le nombre d'éléments, définir tout d'abord la valeur de l'échantillon. Appuyer sur MODE jusqu'à ce que l'affichage indique PCSSET. S'assurer que la DEL PCS est allumée. Si vous avez défini au préalable la valeur de l'échantillon, l'affichage indique "0". Appuyer sur la touche SAMPLE. L'affichage indique "10".

Pour débloquer la fonction TARE, retirer l'objet et le récipient du plateau et appuyer sur la touche TARE. sur le plateau. 859415-25-35 fr ma 2012-074. Mode calcul de pourcentage Le poids s'affiche sous forme de pourcentage de l'échantillon de référence.

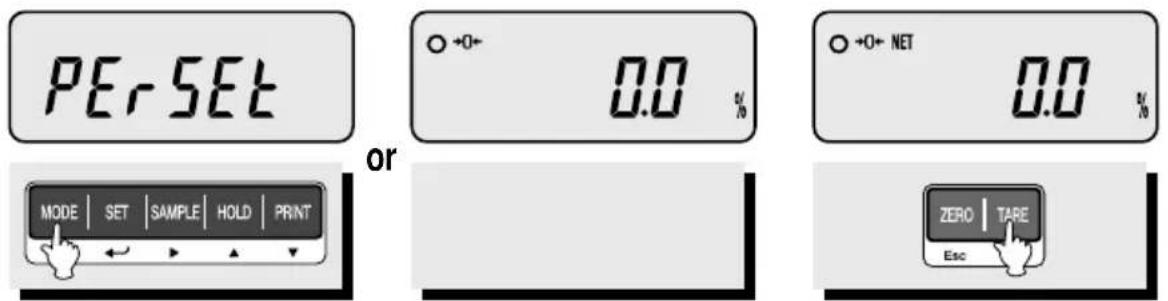

Appuyer sur MODE jusqu'à ce que "PErSEt" s'affiche. Si vous avez défini au préalable l'échantillon de référence, "0.0" s'affiche.Pour utiliser un récipient,le mettre en place et appuyersur la touche TARE.Placer l'échantillon de référence sur le plateau et appuyer sur SAMPLE. L'affichage indique "100.0". Assurez-vous que l'échantillon de référence est supérieur à 3% de la capacité maximale. S'il est inférieur à 3% de la capacité, l'affichageindique " ". Dans ce cas, accroître le poids de l'échantillon deréférence et appuyer sur la touche SAMPLE. Placer des articles sur le plateau, l'affichage indique le nombre d'élé

Vous pouvez aussi utiliser la fonction tare en mode comptage. Appuyer sur la touche SET. L'affichage indique le poids unitaire puis le nombre d'échantillons. Si "LACK" s'affiche, il se peut que le résultat du comptage soit incorrect. Si " " s'affiche, cela signifie qu'il est impossible de compter les échantillons car le poids unitaire est trop faible. (Cf. tableau 1).Modèle DB-II 60kg DB-II 150kg DB-II 300kg Plage de manque 10g Manque 1g 20g Manque 1g 50 g Manque 1g Plage de niveau bas 1g Bas 1g Bas 1g Bas < Tableau 1 > 859415-25-35 fr ma 2012-076. Ajouter des poids cumulés Cette fonction indique les temps et les poids cumulés en ajoutant la valeur de plusieurs pesées consécutives. Les informations sont stockées y compris lorsque l'appareil est éteint. Cette fonction est disponible uniquement en mode pesage. Placer un objet sur le plateau. Pour ajouter ce poids, appuyer sur la touche SAMPLE. S'assurer que la DEL SUM est bien allumée. Pour débloquer la fonction HOLD, appuyer sur la touche HOLD ou retirer l'article du plateau. Si la balance estime que le poids de l'échantillon varie au-dessus de 1/4 du poids, le verrouillage sera automatiquement déclenché.

5. Fonction verrouillage (HOLD)

Placer un article sur le plateau et appuyer sur la touche HOLD. "HOLD" s'affiche. Le poids moyen s'affiche.

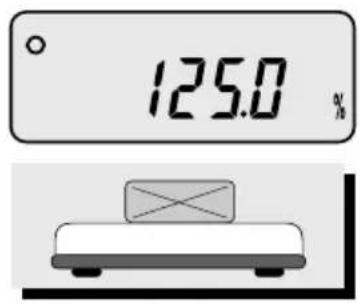

Placer un article sur le plateau, le poids s'affiche sous forme de pourcentage de l'échantillon de référence. 859415-25-35 fr ma 2012-07Pour effacer la somme cumulée ou les temps combinés, appuyer sur SET pour afficher la somme cumulée ou les temps combinés et appuyer sur ZERO(ESC). Pour imprimer la somme cumulée, appuyer sur SET pour afficher la somme cumulée ou les temps cumulés et appuyer sur la touche PRINT. Pour annuler le dernier poids ajouté, appuyer sur SET pour afficher la somme cumulée ou les temps combinés et appuyer sur SAMPLE. L'affichage indique "S SUB".

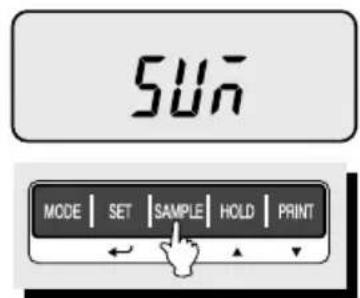

L'affichage indique la somme des poids cumulés ainsi que les temps combinés chaque fois que vous appuyez sur la touche SET. La DEL SUM clignote. 859415-25-35 fr ma 2012-07Si la limite MIN/MAX est mal réglée, "WL ERR" s'affiche et il faut alors la régler à nouveau. Par exemple : MIN=100,00kg MAX=90,00kg La limite max. est inférieure à la limite min. Appuyer sur MODE pour passer en mode pesage. Appuyer sur SET ; l'affichage indique "WL ON". Appuyer sur HOLD( ) ou PRINT( ) pour augmenter ou baisser le chiffre. Pour entrer le chiffre suivant, appuyer sur SAMPLE ( ). Appuyer sur SET pour définir la valeur max. ; l'affichage indique "H000.00". Appuyer sur HOLD ( ) ou PRINT( ) pour augmenter ou baisser le chiffre. Pour entrer le chiffre suivant, appuyer sur SAMPLE ( ).

7. Fonction comparaison de poids (HI/OK/LOW)

7-1. Comparer des poids Appuyer sur MODE jusqu'à ce que "WL OFF" s'affiche. Cela signifie que la fonction de limitation de poids est désactivée. Appuyer sur HOLD pour activer cette fonction ; l'affichage indique "WL ON". Appuyer sur SET pour régler la valeur minimale ; l'affichage indique "L000.00". 859415-25-35 fr ma 2012-07Appuyer sur HOLD ( ) ou PRINT( ) pour augmenter ou baisser le chiffre. Pour entrer le chiffre suivant, appuyer sur SAMPLE ( ). Appuyer sur SET ; l'affichage indique "H00000". Appuyer sur HOLD ( ) ou PRINT ( ) pour augmenter ou baisser le chiffre. Pour entrer le chiffre suivant, appuyer sur SAMPLE ( ). 7-2. Fonction comparaison de comptage Appuyer sur MODE jusqu'à ce que "CL OFF" s'affiche. Cela signifie que la fonction comparaison de comptage est désactivée. Appuyer sur HOLD ( ) pour activer cette fonction ; l'affichage indique "CL ON". Appuyer sur SET ; l'affichage indique "L00000".

Supposons que la limite max. soit définie à 70kg et la limite min. à 30kg. Dans ce cas, s'allume si l

est de 40kg ; c'est la lampe qui s'allume si le poids est de 80kg et pour un poids de 20kg, c'est la la

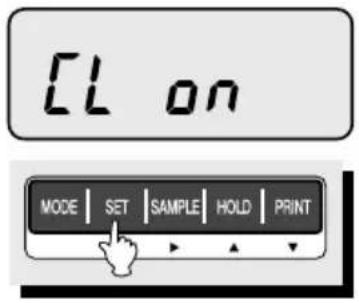

qui s'allume. Un bip sonore retentit comme défini en mode réglage utilisateur. (Cf. le tableau du mode réglage à la page 18) 859415-25-35 fr ma 2012-0715 Si la limite MIN/MAX est mal réglée, "CL ERR" s'affiche. Elle devra être réglée à nouveau. Par exemple : MIN=00100, MAX=00090 ou MIN=00100, MAX=00100 Appuyer sur MODE pour passer en mode pesage. Supposons que la limite max. soit définie à 200 et la limite min. à 80. Dans ce cas, s'allume si le poids est de 120, la lampe s'allume lorsque le poids est de 220 et si le poids est de 60, la lampe s'allume. Un bip sonore retentit comme défini en mode réglage utilisateur. (Cf. le tableau du mode réglage à la page 18) Appuyer sur SET ; l'affichage indique "CL ON". 859415-25-35 fr ma 2012-078-2. Impression automatique Pour utiliser la fonction d'impression, le menu impression doit être réglé à "Pr AUt" en mode réglage.Cf. le tableau du mode réglage à la page 18.Si le poids est stable, il est imprimé automatiquement.

8-1. Impression manuelle Pour imprimer des données, appuyer sur la touche PRINT. La fonction d'impression p

réglée en fonction de vos besoins spécifiques. Cf. le tableau du mode réglage à la page Format d'échantillon : - Fonction pesage -- Fonction comptage- ======== POIDS ========BIENVENUE A CAS[DB-2] CAS2000-00-00 00:00:00Poids : 0.000 kg- VALEUR LIMITE DE POIDS -Limite (M) : 40.000 kgLimite (m) : 30.000 kg======== POIDS ========BIENVENUE A CAS[DB-2] CAS2000-00-00 00:00:00Poids : 40.180 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kgPoids : 40.200 kg--------------------------------Total : 401.980 kgComptage : 10 fois======== COMPTAGE ========BIENVENUE A CAS[DB-2] CAS2000-00-00 00:00:00 Poids : 40.200 kgPoids unit . : 0.80400 kg Quantité : 50 pcs- VALEUR LIMITE DE COMPTAGE -Limite (M) : 2000 pcsLimite (m) : 1000 pcs Etiquette Date/Heure

signifie que vous annulez le poids juste avant celui-ci Somme de poids cumulés Temps combinés - Fonction somme de poids cumulés - 859415-25-35 fr ma 2012-0717

9. Fonction réglage de l'unité

Appuyer sur MODE. La balance passe en mode changement d'unité et l'affichage indique "U kg". Si vous appuyez sur HOLD ( ) ou PRINT ( ), l'affichage indique [kg] [lb] [oz] dans l'ordre indiqué. Si vous appuyez sur [SET], l'affichage indique "CHANGE" et changera d'unité. Appuyer sur [MODE] pour passer à un nouveau mode de pesage.

10. Charger la batterie

Un message d'alerte s'affiche lorsque la tension de la batterie est très faible ( ). Il convient alors de recharger la batterie (batterie rechargeable uniquement). Une lumière rouge apparaît sur l'affichage et la batterie entame automatiquement un processus de charge rapide. Une fois le processus de charge terminé, la lampe rouge devient verte. Si la lampe n'est pas rouge, s'assurer que l'adaptateur secteur est correctement branché. Placer les batteries dans le support prévu à cet effet en respectant les polarités(+) et (

) comme indiqué au niveau du support. Utiliser exclusivement l'adaptateur secteur fourni avec la balance. Tout autre adaptateur risquerait d'endommager le système. 859415-25-35 fr ma 2012-0718

1. Comment passer en mode réglage

S'assurer que l'appareil est hors tension. Tout en appuyant sur la touche PRINT, presser l

touche POWER. L'affichage indique "U SEt". Vous pouvez sélectionner chaque menu en appuyant sur MODE et changer le réglage en appuyant sur HOLD ou PRINT. Appuyer s

SET pour sauvegarder le réglage en cours et quitter ce mode. Pour quitter ce mode sans sauvegarder, appuyer sur la touche ZERO. MODE REGLAGE (SETUP)

2. Tableau du mode réglage

MENU AFFICHAGE DESCRIPTIONS

Sonnerie“ b on ” Vous entendez le signal sonore.“ b oFF ” Aucun signal sonore.“ Pr oFF ” Ne pas utiliser l'imprimante.Imprimante“ Pr kEy ” Impression manuelle.“ Pr AUt ” Impression automatique lorsque la balance est stable.“ Pr CMd ” Pour plus tard.“ bL oFF ” Ne pas utiliser le rétroéclairage.Rétro-“ bL on ” Utiliser le rétroéclairage.“ br 5 ” Le rétroéclairage s'allume 5 secondes.“ bL 10 ” Le rétroéclairage s'allume 10 secondes.“ AP oFF ” Ne pas utiliser la fonction éteindre automatiquement.“ AP 10 ”L'appareil s'éteint automatiquement lorsque la balance Mise horsne fonctionne pas pendant plus de 10 minutes.“ AP 30 ”L'appareil s'éteint automatiquement lorsque la balance ne fonctionne pas pendant plus de 30 minutes.“ AP 60 ”L'appareil s'éteint automatiquement lorsque la balancene fonctionne pas pendant plus de 60 minutes.“ br 48 ” 4,800 bps Taux de“ br 96 ” 9,600 bps“ br 192 ” 19,200 bps“ br 384 ” 38,400 bpsautomatiquetensionéclairagetransmission859415-25-35 fr ma 2012-0719

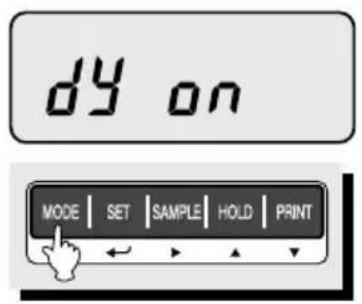

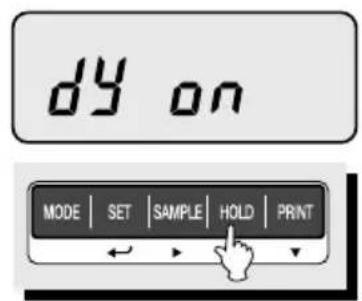

Appuyer sur MODE jusqu'à ce que "dy ON" s'affiche. Cela signifie que la date s'imprime. Pour ne pas imprimer la date, appuyer sur HOLD ( ).

Limite de Résultat du comptage Limite MIN - Signal sonore. “ CL M2 ” Résultat du comptage Limite MIN - Signal sonore. “ CL M3 ” Limite MAX Résultat du comptage - Signal sonore. Date “ dy on ” Imprimer la date/le jour. “ dy oFF ” Ne pas imprimer la date/le jour. Heure “ ti on ” Imprimer l'heure. “ ti oFF ” Ne pas imprimer l'heure. Etiquette “ LA off ” Ne pas imprimer l'étiquette. “ LA on ” Imprimer l'étiquette. Défaut “ dF no ” Le réglage par défaut est déclenché. “ dF YES ” Tout est réglé par défaut. Gras italique: Réglage par défaut poids comptage 859415-25-35 fr ma 2012-0720 Pour changer le jour, appuyer appuyer sur HOLD ( ) ou PRINT( ). Si un jour de la semaine est mal réglé, l'affichage indique "Wk err". Appuyer sur SET pour sauvegarder. L'affichage indique "Wksave". Pour ne pas sauvegarder, appuyer sur la touche ZERO.

Appuyer sur MODE jusqu'à ce que "ti ON" s'affiche. Cela signifie que l'heure s'imprime. Pour ne pas imprimer l'heure, appuyer sur HOLD ( ). Appuyer sur SAMPLE ( ), l'affichage indique “00,00,00”. Appuyer sur HOLD ( ) ou PRINT( ) pour augmenter ou baisser le chiffre. Pour entrer le chiffre suivant, appuyer sur SAMPLE ( ). Appuyer sur SET pour sauvegarde

"dysave" s'affiche. L'affichage indique ensuite un jour de la semaine. 859415-25-35 fr ma 2012-0721 Appuyer sur SAMPLE ( ) pour régler l'heure, l'affichage indique "00,00,00". Appuyer sur HOLD ( ) ou PRINT( ) pour augmenter ou baisser le chiffre. Pour entrer le chiffre suivant, appuyer sur SAMPLE ( ). Appuyer sur SET pour sauvegarder. "tisave" s'affiche. Pour ne pas sauvegarder l'heure, appuyer sur la touche ZERO.

5. Entrer un sous-titre sur l'étiquette

Appuyer sur MODE jusqu'à ce que "LA off" s'affiche. Cela signifie que le sous-titre de l'étiquette ne s'imprime pas. Pour l'imprimer, appuyer sur HOLD ( ). L'affichage indique "LA on". Pour programmer le sous-titre de l'étiquette, appuyer sur HOLD ( ) ou PRINT( ). Pour entrer le chiffre suivant ou précédent, appuyer sur la touche MODE ou SAMPLE ( ). Appuyer sur SAMPLE ( ), L'affichage indique par défaut “WELCOM”. Pour entrer des caractères alphabétiques ou spéciaux, appuyer sur TARE. La DEL STABLE est allumée lorsque vous entrez des caractères spéciaux et éteinte pour les caractères alphabétiques. 859415-25-35 fr ma 2012-0722 INTERFACE SERIE GND GND

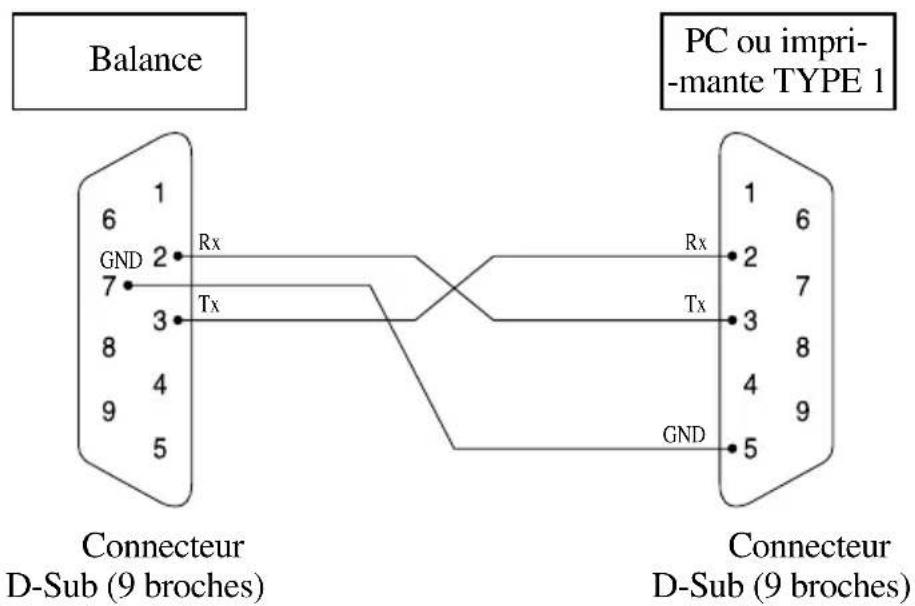

PC ou impri- -mante TYPE 1 Balance Connecteur D-Sub (9 broches) Connecteur D-Sub (9 broches) MESSAGES D'ERREUR Erreur de plage de ZERO initialeDéfaut du module analogiqueErreur de EEPROMCodes de condition cassés1. S'assurer que le plateau est vide.2. S'assurer qu'il y a un plateau sur la balance.Contactez votre distributeur CASContactez votre distributeur CASContactez votre distributeur CAS

ERREUR MOTIF SOLUTIONS

Err 1 Err 10 Err 11 Err 12 Pour ne pas sauvegarder, appuyer sur la touche ZERO.Appuyer sur SET pour sauvegarder.L'affichage indique “LA save”.859415-25-35 fr ma 2012-0723 Remarque : Les caractéristiques techniques peuvent être modifiées à tout moment sans préavis en vue de modifications. MODELE CAPACITE RESOLUTION INTERNE RESOLUTION EXTERNE AFFICHAGE VOYANT INTERFACE SOURCE PLAGE DE TEMPERATURETAILLE DU PLATEAU (mm)TAILLE DU PRODUIT (mm)
