Caractéristiques techniques	Télécommande à 2 boutons, fréquence 433 MHz, compatible avec les moteurs de garage Chamberlain.
Utilisation	Permet d'ouvrir et de fermer à distance les portes de garage équipées d'un moteur Chamberlain.
Maintenance et réparation	Remplacer les piles lorsque la portée diminue. Vérifier régulièrement le bon fonctionnement des boutons.
Sécurité	Équipée d'un code tournant pour éviter les interférences et le vol de signal.
Informations générales	Compacte et légère, facile à transporter. Compatible avec plusieurs modèles de motorisation Chamberlain.

FOIRE AUX QUESTIONS - 940EVCP2 CHAMBERLAIN

Comment synchroniser ma télécommande CHAMBERLAIN 940EVCP2 avec mon ouvre-porte de garage ?

Pour synchroniser votre télécommande, appuyez sur le bouton de programmation de l'ouvre-porte, puis appuyez sur le bouton de la télécommande que vous souhaitez synchroniser jusqu'à ce que le moteur clignote.

Que faire si ma télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Remplacez-les si nécessaire. Si cela ne fonctionne pas, essayez de reprogrammer la télécommande.

Est-ce que la télécommande CHAMBERLAIN 940EVCP2 est compatible avec tous les modèles d'ouvre-portes de garage ?

La télécommande CHAMBERLAIN 940EVCP2 est compatible avec la plupart des ouvre-portes de garage Chamberlain et LiftMaster. Vérifiez la compatibilité avec votre modèle avant l'achat.

Comment remplacer les piles de ma télécommande ?

Ouvrez le couvercle de la télécommande en utilisant un petit tournevis. Retirez les anciennes piles et insérez de nouvelles piles CR2032 en respectant la polarité.

Que faire si la télécommande fonctionne à une distance réduite ?

Des obstacles peuvent interférer avec le signal. Essayez de vous rapprocher de l'ouvre-porte ou de retirer tout objet obstruant la ligne de vue. Vérifiez également l'état des piles.

Est-ce que je peux utiliser plusieurs télécommandes avec un seul ouvre-porte de garage ?

Oui, vous pouvez programmer plusieurs télécommandes avec un seul ouvre-porte de garage. Suivez les instructions de programmation pour chaque télécommande.

Comment réinitialiser ma télécommande CHAMBERLAIN 940EVCP2 ?

Pour réinitialiser votre télécommande, maintenez enfoncé le bouton de programmation sur l'ouvre-porte, puis appuyez sur le bouton de la télécommande jusqu'à ce que le voyant s'éteigne.

Où puis-je acheter des piles de remplacement pour ma télécommande ?

Vous pouvez acheter des piles CR2032 dans la plupart des magasins d'électronique, supermarchés ou en ligne.

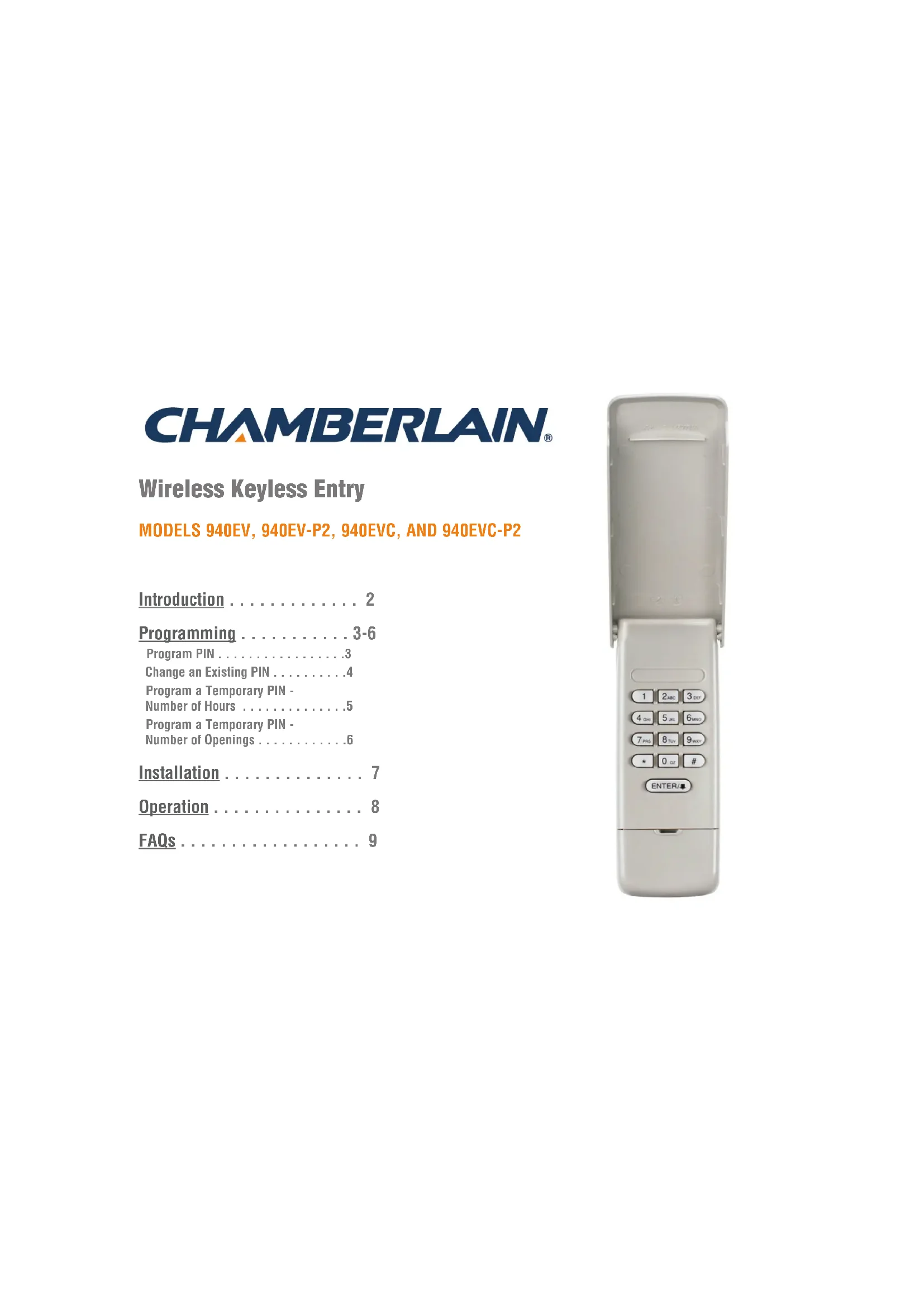

MODE D'EMPLOI 940EVCP2 CHAMBERLAIN

Entrée Sans Clé Et Sans Fil

MODÈLES 940EV, 940EV-P2, 940EVC, ET 940EVC-P2

Introduction 2

Programmation 3-6

Programmation Du NIP .....3

Modification D'un NIP Existant .....4

Programmation D'un NIP Temporaire -

Nombre D'heures .....5

Programmation D'un NIP Temporaire -

Nombre D'ouvertures .....6

Installation 7

Fonctionnement 8

FAQ 9

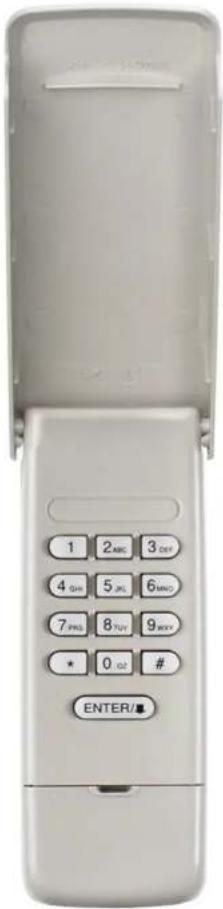

1 2ABC 3DEF 4 GH 5 JL 6MND 7 PRS 8 TOT 9 MXP * 0 GT # ENTER/■

Introduction

À utiliser avec les ouvre-portes de garage Chamberlain fabriqués après le 1er janvier 1993. L'ouvre-porte de garage s'activera lorsque le numéro d'identification personnel (NIP) à 4 chiffres et le bouton « ENTER » seront enfoncés sur le système d'entrée sans clé.

Installer la pile et programmer le système d'entrée sans clé avant l'installation. S'assurer que l'éclairage de l'ouvre-porte de garage fonctionne, dans la mesure où il s'agit d'un témoin de programmation.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'Etat de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

POUR COMMENCER

AVERTISSEMENT

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par suite de l'utilisation d'une barrière mobile ou d'une porte de garage :

• Installer l'émetteur à code bien en vue de la porte de garage, hors de portée des jeunes enfants à une hauteur d'au moins 1,5 m (5 pi) du sol, des paliers, des marches ou de toute autre surface adjacente sur laquelle on marche, et à l'écart de TOUTES les pièces mobiles de la porte.
• TOUJOURS garder les télécommandes hors de la portée des enfants. NE JAMAIS laisser les enfants faire fonctionner les télécommandes ni jouer avec celles-ci.
• Actionner la barrière ou la porte UNIQUEMENT lorsqu'on la voit clairement, qu'elle est bien réglée et que rien ne gène sa course.
• TOUJOURS garder en vue la porte de la barrière ou du garage jusqu'à ce qu'elle soit complètement fermée. NE JAMAIS laisser personne traverser la trajectoire d'une barrière ou d'une porte en mouvement.

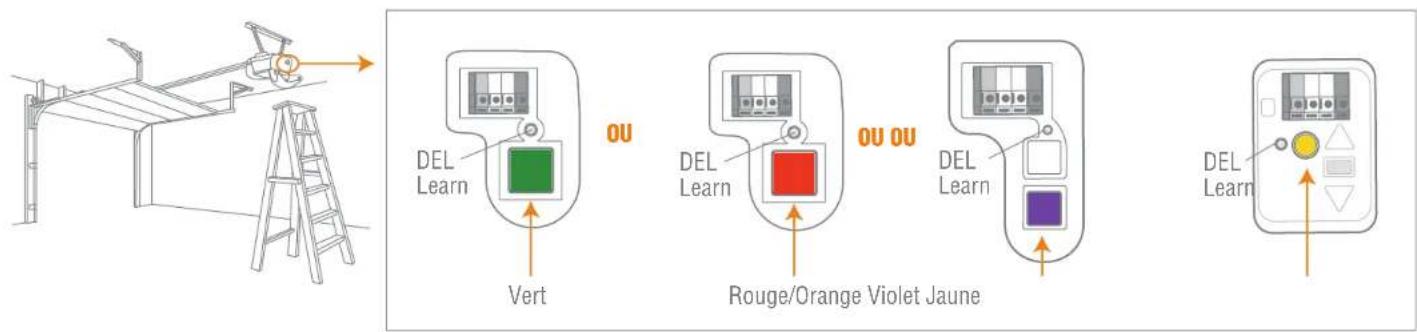

Trouvex le bouton Learn sur l'ouvre-porte de garage. REMARQUE : L'aspect de votre ouvre-porte peut être différent.

DEL Learn OUT Vert DEL Learn Rouge/Orange Violet Jaune OU OUT DEL Learn DEL Learn

Programmation

PROGRAM PIN

1 Pressez les boutons * et # jusqu'à ce que les DEL du clavier s'arrêtent de clignoter.

2 Saisir un numéro d'identification personnelle (NIP) à quatre chiffres de votre choix, puis appuyer sur la touche #.

3 Enfoncer et relâcher la touche « ENTER » sur le clavier de l'émetteur à code le nombre de fois correspondant au type de votre ouvre-porte de garage :

TYPE D'OUVRE-PORTE DE GARAGE N	e de fois
Bouton « Learn » jaune (315 et 390 MHz Security+ 2.0°)	1
Bouton « Learn » violet (315 MHz Security+®)	2
Bouton « Learn » rouge ou orange (390 MHz Security+®)	3
Bouton « Learn » vert (390 MHz Billion Code)	4

4 Enfoncer et relâcher la touche 0.

5 Pressez et relâchez le bouton « Learn ». La diode s'allume. Dans les 30 secondes qui suivent...

6 Saisir le NIP à quatre chiffres, puis enfoncer et relâcher la touche ENTER jusqu'à ce l'éclairage de l'ouvre-porte de garage clignote ou que deux déclics soient entendus.

7 Pour mettre l'ouvre-porte à l'essai, saisir votre NIP, puis appuyer sur la touche ENTER. L'ouvre-porte de garage s'actionne.

Pour programmer l'entrée sans clé à plus d'un ouvre-porte de garage, répéter les étapes précédentes à l'aide d'un nouveau NIP pour chaque ouvre-porte de garage supplémentaire.

Programmation

MODIFICATION D'UN NIP EXISTANT

1 Saisir le NIP programmé à modifier.

2 Appuyer sur le bouton # et le tenir jusqu'à ce que l'ampoule de l'ouvre-porte de garage clignote deux fois.

3 Tapez le nouveau NIP à quatre chiffres de votre choix, puis appuyez sur le bouton ENTER. L'ampoule de l'ouvre-porte de garage clignotera une fois.

4 Pour tester l'ouvre-porte, saisir le nouveau NIP, puis appuyer sur le bouton ENTER. L'ouvre-porte de garage s'actionne.

REMARQUE : Cette fonction n'est pas disponible sur un ouvre-porte de garage muni d'un bouton Learn vert ou d'un récepteur extérieur. Un NIP temporaire à 4 chiffres peut être programmé pour donner accès à des visiteurs. Chacun des NIP programmés peut programmer un NIP temporaire. Le NIP temporaire peut être configuré pour un certain nombre d'heures ou d'ouvertures. Le NIP temporaire ne peut être identique à un NIP programmé antérieurement.

1

Saisir tout NIP

programmé, puis enfoncer et tenir le bouton * jusqu'à ce que l'ampoule de l'ouvre-porte de garage clignote trois fois.

Tapez le NIP temporaire à quatre chiffres de votre choix, puis appuyez sur le bouton *. L'ampoule de l'ouvre-porte de garage clignotera quatre fois.

Entrez le nombre d'heures de porte actionnées par le NIP temporaire (255 maxi). Appuyez ensuite sur le bouton *. L'ampoule de l'ouvre-porte de garage clignotera une fois.

Pour tester l'ouvre-porte, appuyez sur le NIP temporaire, puis sur le boutonENTER. L'ouvre-porte de garage s'actionne.

REMARQUE : Cette fonction n'est pas disponible sur un ouvre-porte de garage muni d'un bouton Learn vert ou d'un récepteur extérieur.

Un NIP temporaire à 4 chiffres peut être programmé pour donner accès à des visiteurs. Chacun des NIP programmés peut programmer un NIP temporaire. Le NIP temporaire peut être configuré pour un certain nombre d'heures ou d'ouvertures. Le NIP temporaire ne peut être identique à un NIP programmé antérieurement.

1 Saisir tout NIP

programmé, puis enfoncer et tenir le bouton * jusqu'à ce que l'ampoule de l'ouvre-porte de garage clignote trois fois.

2 Tapez le NIP temporaire à quatre chiffres de votre choix, puis appuyez sur le bouton ENTER. L'ampoule de l'ouvre-porte de garage clignotera quatre fois.

4 Pour tester l'ouvre-porte, appuyez sur le NIP

temporaire, puis sur le boutonENTER. L'ouvre-porte de garage s'actionne. Le test compte pour une ouverture de porte lorsque le NIP temporaire a été programmé pour un certain nombre d'ouvertures.

d'ouvertures de porte actionnées par le NIP temporaire (255 maxi). Appuyez ensuite sur le bouton #. L'ampoule de l'ouvre-porte de garage clignotera une fois.

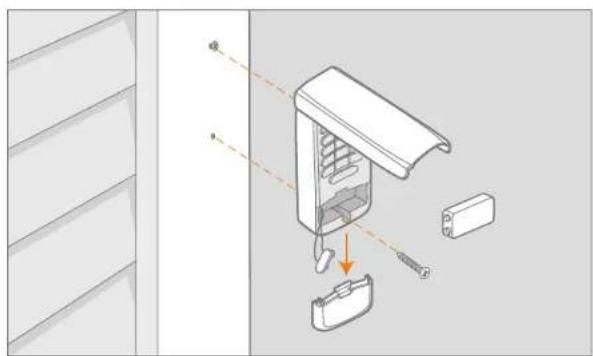

1 Choisir un emplacement pour monter le système d'entrée sans clé à une hauteur minimum de 5 pieds (1,5 m) hors de la portée des enfants.
2 Retirer le couvercle de la pile et la pile.
3 Marquer le trou de montage supérieur et percer un avant-troude 3,2 mm (1/8 de po).
4 Poser la vis supérieure en laissant une saillie de 3,2 mm (1/8 de po) par rapport à la surface. Placer le système d'entrée sans clé sur la vis supérieure.
5 Marquer le trou de montage inférieur et percer un avant-trou de 3,2 mm (1/8 de po). Poser la vis inférieure. Ne pas trop serrer pour éviter d'endommager le boîtier en plastique.
6 Réinstaller la pile et replacer le couvercle.

L'ouvre-porte de garage est activé lorsque le NIP est entré et que l'on appuie sur le bouton « ENTER ». Le clavier clignotera pendant 15 secondes ; pendant ce temps, le bouton « ENTER » peut être utilisé pour arrêter, activer ou inverser le mouvement de la porte.

En cas d'entrée par inadvertance d'un numéro incorrect, il suffit d'entrer le NIP correct et d'appuyer sur le bouton « ENTER ». Le système d'entrée sans clé ne transmet que les quatre derniers chiffres entrés avant la validation par le bouton ENTER.

FERMETURE À UN BOUTON

Le système d'entrée sans clé a une fonction qui permet de fermer la porte à l'aide du bouton

« ENTER » au lieu d'un NIP.

REMARQUE : La fonction n'est pas disponible sur les

ouvre-portes de garage fabriqués avant 2006 ou sur un récepteur extérieur.

Pour désactiver la fonction de fermeture à un bouton :

Appuyer et maintenir enfoncés les boutons 1 et 9 pendant 10 secondes. Le clavier clignotera quatre fois lorsque la fonction de fermeture à un bouton sera désactivée.

Pour activer la fonction de fermeture à un bouton :

Appuyer et maintenir enfoncés les boutons 1 et 9 pendant 10 secondes. Le clavier clignotera deux fois lorsque la fonction de fermeture à un bouton sera activée.

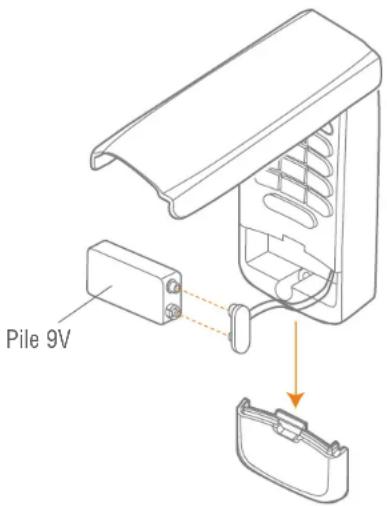

BATTERY

! AVERTISSEMENT

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT :

• NE JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d'ingestion de la pile.

Remplacer la pile lorsque l'éclairage du clavier s'affaiblit ou ne s'allume pas.

Se débarrasser de la pile usagée convenablement.

Pile 9V

FAQ

Pourquoi mon clavier ne fonctionne-t-il pas?

• Les témoins lumineux du clavier se sont-ils allumés quand vous avez tapé votre NIP? Si aucun témoin lumineux du clavier ne s'est allumé quand vous avez appuyé sur une touche, la pile doit être remplacée. Replacez-la par une pile de 9 V.
• Essayez de reprogrammer l'entrée sans clé pour l'ouvre-porte de garage.
• Assurez-vous que l'entrée sans clé est compatible avec votre ouvre-porte de garage (Ouvre-portes de garage Chamberlain fabriqués après le 1er janvier 1993).
• Si les solutions ci-dessus ne fonctionnent pas, remplacez l'entrée sans clé.

Combien de NIP puis-je programmer à l'émetteur à code?

L'émetteur à code programmera jusqu'à 24 NIP et jusqu'à 24 NIP temporaires.

Puis-je me servir du même NIP pour activer plusieurs portes de garage?

Non, un NIP ne peut pas être utilisé deux fois. L'émetteur à code annulera la programmation originale si le NIP est programmé une seconde fois.

Pourquoi le clavier ne s'allume-t-il pas lorsque j'appuie sur un bouton?

Si aucun témoin lumineux du clavier ne s'allume lorsqu'on appuie sur un bouton, la pile doit alors être remplacée. Remplacer la pile par une pile de 9 V.

Quels ouvre-portes de garage sont compatibles avec l'émetteur à code?

L'émetteur à code n'est compatible qu'avec les ouvre-portes de garage fabriqués après le 1er janvier 1993.

Pourquoi la porte se ferme-t-elle lorsque je ne fais qu'appuyer sur le bouton ENTER?

L'émetteur à code est doté d'une fonction de « fermeture par un seul bouton » qui permet de fermer la porte en utilisant le bouton ENTER plutôt qu'un NIP. Si l'on souhaite désactiver cette fonction, enfoncer et tenir simultanément les boutons 1 et 9 pendant 10 secondes. Le clavier clignote quatre fois lorsque la fonction de fermeture par un bouton est désactivée.

Que faire si j'ai tapé le mauvais NIP?

Si vous tapez un mauvais NIP par erreur, tapez le bon NIP puis appuyez sur la touche ENTRÉE. L'entrée sans clé ne transmettra que les quatre derniers chiffres qui ont été pressés avant la touche ENTRÉE.

GARANTIE

La société Chamberlain Group, Inc. garantit à l'acheteur initial que le produit est exempt de tout défaut de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat.

PIÈCES DE RECHANGE

Pile 10A25

Couvercle du clavier 41D621

Couvercle de la pile 41D541

AVIS : Les règles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et/ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N'EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Cet appareil est conforme aux dispositions de la partie 15 du règlement de la FCC et de l'norme IC RSS-210. Son utilisation est assujettie aux deux conditions suivantes : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non souhaité.

www.chamberlain.com

© 2017, The Chamberlain Group, Inc. Tous droits réservés

114A5071B
