Type de produit	Hotte de cuisine
Marque	JENN-AIR
Modèle	WVW73UC6LS
Alimentation électrique	120 V, 60 Hz, 15 A (circuit dédié)
Nombre de vitesses du ventilateur	3 vitesses (min, moy, max)
Éclairage	2 lampes LED intégrées (120 V, 7,5 W max, culot GU10)
Type de filtre à graisse	Filtres métalliques lavables au lave-vaisselle
Filtre à charbon (recyclage)	Optionnel, durée de vie ~6 mois, référence W11548461
Évacuation	Conduit rond de 6" (15,2 cm) vers l'extérieur ou recyclage (avec kit optionnel)
Hauteur de montage recommandée	24" (61 cm) min pour cuisinière électrique, 27" (68,6 cm) min pour gaz, 36" (91,4 cm) max suggéré
Dimensions du produit (L x l x H)	Environ 36" (91,4 cm) de largeur (non spécifié précisément dans la notice)
Poids	Non spécifié dans la notice
Niveau sonore	Non spécifié, vitesse minimale silencieuse
Contrôles	Boutons poussoirs : ON/OFF ventilateur, vitesse faible/moy/fort, éclairage marche/arrêt
Matériau	Acier inoxydable (cache-conduit réglable)
Kit de recyclage disponible	Réf. W11548459 (conduit court + déflecteur d'air)
Extension de cache-conduit	Réf. EXTKIT18FS pour plafonds hauts
Garantie	Non spécifiée, se référer au manuel de garantie

FOIRE AUX QUESTIONS - WVW73UC6LS JENN-AIR

Comment nettoyer les filtres à graisse de la hotte ?

Les filtres métalliques se retirent en tirant sur la poignée à ressort. Ils se lavent au lave-vaisselle ou avec une solution détergente chaude. Réinstallez-les en positionnant les poignées vers l'avant.

Quelle hauteur de montage respecter entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la hauteur minimale est de 24" (61 cm) ; pour le gaz, 27" (68,6 cm). La hauteur maximale conseillée est de 36" (91,4 cm).

Puis-je utiliser cette hotte en mode recyclage sans évacuation extérieure ?

Oui, il faut commander le kit de recyclage (réf. W11548459) qui comprend un filtre à charbon (réf. W11548461) et un déflecteur d'air. L'air est alors filtré et renvoyé dans la pièce.

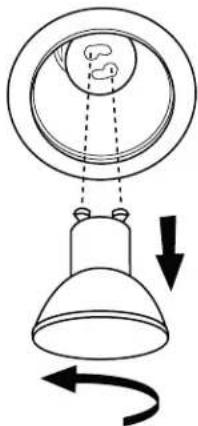

Comment remplacer l'ampoule LED de la hotte ?

Coupez l'alimentation. Poussez la plaque de verre vers le haut et tournez-la dans le sens antihoraire. Remplacez l'ampoule par une LED 120 V, 7,5 W max, culot GU10. Tournez la nouvelle ampoule dans le sens horaire pour la fixer.

Quel type de conduit d'évacuation est recommandé ?

Utilisez un conduit métallique rigide de 6" (15,2 cm) de diamètre. Évitez les conduits flexibles qui réduisent les performances. La longueur équivalente maximale est de 35 pi (10,7 m).

À quelle fréquence dois-je remplacer le filtre à charbon ?

Dans des conditions normales d'utilisation, le filtre à charbon doit être remplacé tous les 6 mois. Il n'est pas lavable. Utilisez la référence W11548461.

Comment régler la vitesse du ventilateur ?

Appuyez une fois sur le bouton ON/OFF pour allumer le ventilateur à vitesse minimale. Utilisez les boutons de vitesse moyenne ou maximale pour changer la vitesse. Appuyez à nouveau sur ON/OFF pour éteindre.

Quelles sont les précautions de sécurité importantes ?

Coupez toujours l'alimentation avant l'entretien. N'utilisez que des conduits métalliques. Ne laissez jamais une cuisson à haute puissance sans surveillance. Nettoyez régulièrement les filtres pour éviter les risques d'incendie.

Où trouver la plaque signalétique de l'appareil ?

La plaque signalétique est située derrière le filtre de gauche, sur la paroi arrière de la hotte.

Comment commander des pièces de rechange ?

Au Canada, appelez le 1-800-807-6777 ou visitez www.whirlpool.ca. Utilisez les références fournies : kit de recyclage W11548459, filtre à charbon W11548461, extension de cache-conduit EXTKIT18FS.

MODE D'EMPLOI WVW73UC6LS JENN-AIR

Instructions d'installation et Guide d'utilisation et d'entretien

Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777 ou visiter notre site Web à www.whirlpool.ca

Table of Contents/Table des matieres 2

Outils et pieces. 18

Exigences d'emplacement. 18

Specifications électriques 21

INSTRUCTIONS D'INSTALLATION 22

Preparation de I'emplacement 22

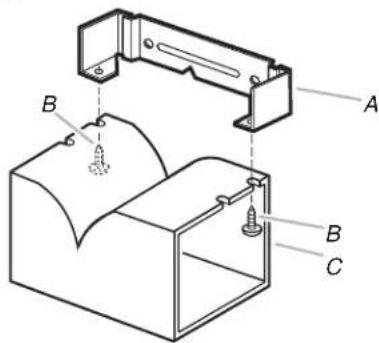

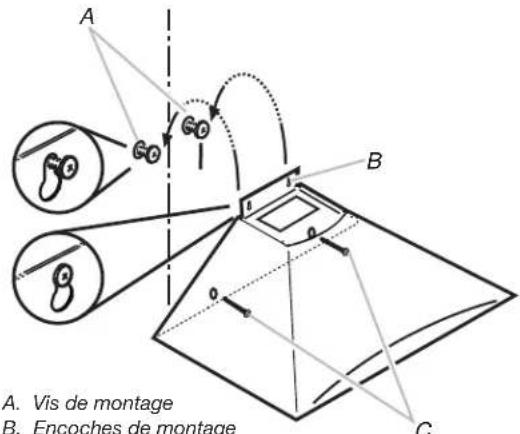

Installation de la hotte 23

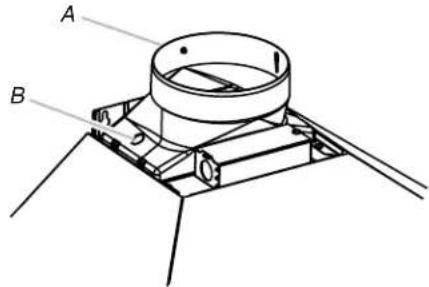

Raccordement du circuit d'évacuation 23

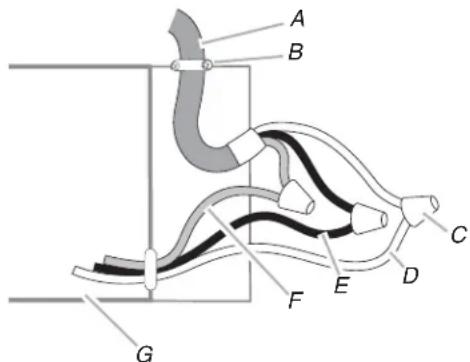

Raccordement electrique. 24

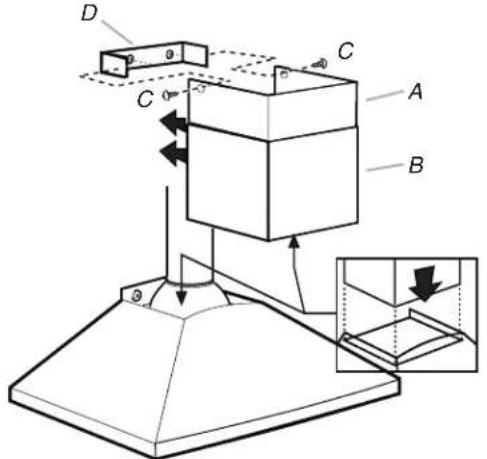

Installation des cache-conduits 25

Achever l'installation 25

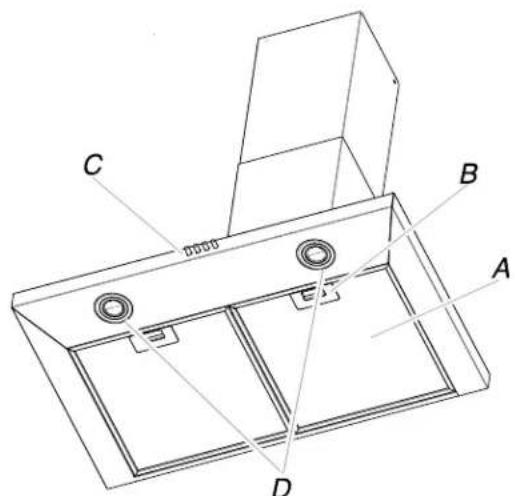

UTILISATION DE LA HOTTE 26

Commandes de la hotte de cuisineire 26

ENTRETIEN DE LA HOTTE 27

Nettoyage 27

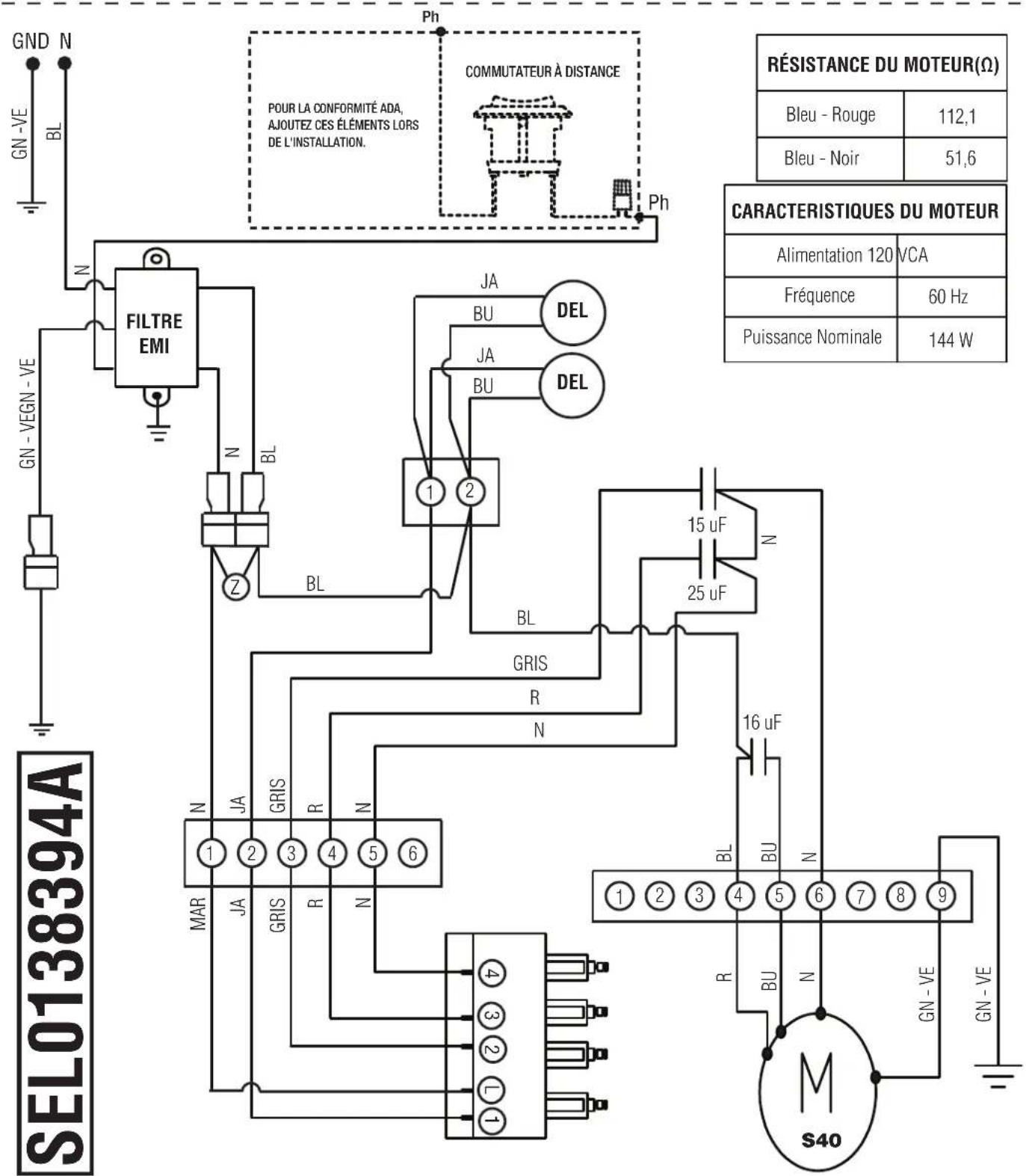

SCHEMA DE CABLAGE 28

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voire appareil menager. Assurez-vous de tous lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

Avertissements de la proposition 65 de l'Etat de Californie :

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a l'origine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de malformations et autres deficences de naissance.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

Utiliser cet apparéil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant.
Avant d'entrepreneure un travail d'entretien ou de nettoyage, interrompree l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.
- Tout travail d'installation ou cablage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du batiment et de protection contre les incendies.
- Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le returner à un centre de service agréé pour examet et/ou réparation.
- Une source d'air de début suffisant est nécessaire pour le fonctionnement correct de tout apparéil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipment de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.
Lors des opérations de découvertage et de perçage dans un mur ou un plafond, ne pas endommager les cablages électriques et les canalisations qui peuvent s'y trouver.
- Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE : Cet apparéil est concu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et evacuer adequatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bathtub comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT:POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUÉMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT:POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE:

• Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matièreGRAISESE pourait provoquer une inflammation et la generation de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.
  Veiller à tous jours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crépes Suzette, cerise jubilée, steak au poivre flambe).
  Nettoyer fréquèment les ventilateursurs d'extraction. Veiller à ne pas laisser laGRAISSÉS'ACCUMULER sur les surfaces du ventilateur ou des filtres.
  Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élement chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE DOMMAGES CORPOELS APRès LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUE LES RECOMMANDATIONS SUIVANTES :a

• Placer sur le recipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis étéindre le brûleur. VEILLER À ÉVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIECE ET APPELER LES POMPIERS.
  NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMME - vous risquez de vous brûler.
  NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une Explosion de vapeur brûlante.
  Utiliser un extincteur SEULEMENT si :

• Il s'agit d'un extincteur de classe ABC, dont on connait le fonctionnement.

• Il s'agit d'un petit feu encore limite à l'endetroit où il s'est déclaré.
• Les pompiers ont ete contactes.
• Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

aRecommendations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVENTISSEMENT : Pour réduire le risque d'incendie ou de chic électrique, ne pas utiliser ce ventilateur avec unquelconque dispositif de réglage de la vitesse à semi-conducteurs.
- Cet apparéil n'est pas destiné aux personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont différentes ou réduites ou qui manquent d'expérience ou de connaissances/d'expertise pour utiliser l' apparéil, sauf si ces personnes sont supervises ou formées pour faire fonctionner l' apparéil par une personne qui assume la responsabilité de leur sécurité.

LIRE ET CONSERVER CES INSTRUCTIONS

EXIGENCES D'INSTALLATION

Outils et pieces

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Niveau
Perceuse avec forets de 1 / 4'' (3 cm), 3 / 8'' (9,5 mm), et 3 / 16'' (4,8 mm)
Crayon
Pince à dénuder ou couteau utilisé
Metre-ruban ou regle
Pince
- Pistolet à calfeurage et composé de calfeurage résistant aux intempéries
Brides de conduit
Scie sauteuse ou scie a guichet
Tournevis à lame plate
Cisaille de ferblantier
Tournevis Phillips
Adaptateur T20° Torx

Pièces nécessaires

Cable d'alimentation electrique du domicile
- Serre-câble de 1/2 (12,7 mm) (homologation UL ou CSA)
3 connecteurs de fils homologues UL

Pour les installations avec décharge à l'extérieur, il vous faudra aussi :

1 bouche de décharge (décharge à travers le mur ou à travers le toit)
Circuit d'évacuation métallique

Pour les installations sans décharge à l'extérieur (recyclage), il faudra aussi :

• Ensemble de recyclage, pour les installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section "Assistance ou service" pour commander.
  Conduit d'évacuation métallique circulaire de 6" (15,2 cm) de diamètre - longueur déterminée par la hauteur de plafond.

Pieces fournies

Retirer les pieces de leur emballage. Vérifier que toutes les pieces sont presents.

Auvent de hotte avec ventilateur et lampes DEL installés

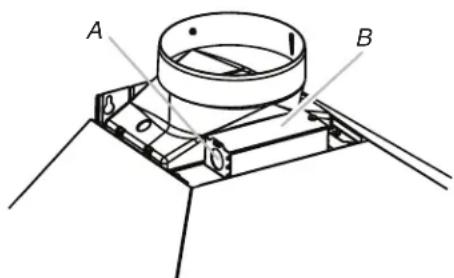

Raccord de transition avec clapets anti-reflux installés
- Bride de support du cache-conduit
Filtre(s) àGRAISSÉMETALLIQUE(s)
Gabarit demontage
- Cache-conduit - 2 pieces
2 vis de 2,9 x 6,5 mm (Phillips)
2 vis de 3,5 x 9,5 mm (Phillips)
6 vis de montage de 5 × 45 mm (Phillips n° 2)
4 chevilles d'ancrage de 8 × 40 mm (mur en briquetage)

T*TORX et T20 sont des marques deposées de Acument Intellectual Properties, LLC.

Exigences d'emplacement

IMPORTANT: Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifie.
C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions individues pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

Il est recommendé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 60 000 BTU.

Une prise de courant électriche reliée à la terre est nécessaire. Voir la section "Spcifications électriques".

La hotte est configurée à l'usine pour une décharge à travers le toit ou un mur. Pour une installation sans décharge à l'extérieur (recyclage), voir "Installations sans décharge à l'extérieur (recyclage) uniquement", à la section "Raccordement du circuit d'évacuation". L'ensemble de recyclage est disponible chez vos marchand ou chez un distributeur de pièces autorisé. Voir la section "Assistance ou service" pour commander.

On doit assurer l'étanchéité au niveau de chaque ouverture découpee dans le plafond ou un mur traversé par l'équipement de la hotte.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

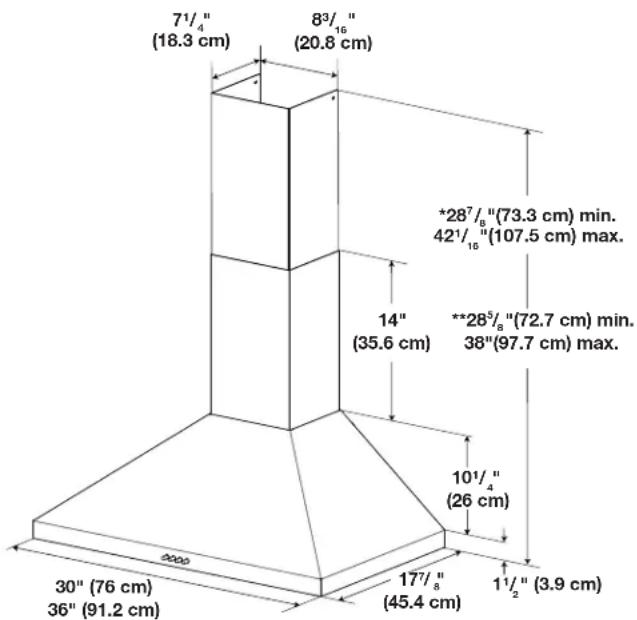

Dimensions du produit

• Pour installations sans décharge à l'extérieur (recyclage)
  ** Pour installations avec décharge à l'extérieur

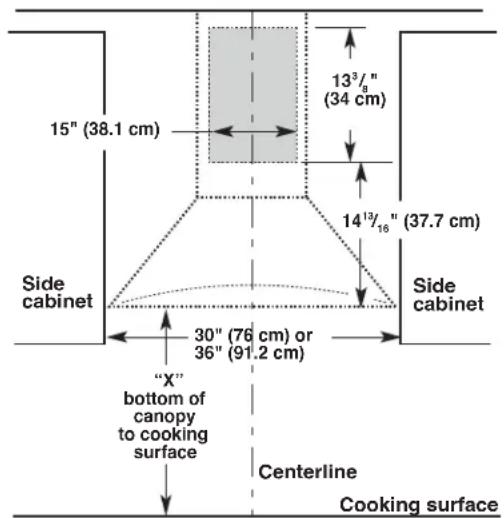

Dimensions du placard

• Installations sans décharge à l'extérieur (recyclage)

IMPORTANT :

Valeur minimale de la distance "X": 24" (61 cm) à partir de la surface de cuisson électrique

Valeur minimale de la distance "X": 27" (68,6 cm) à partir de la surface de cuisson au gaz.

Valeur maximale sugérée pour la distance "X": 36" (91,4 cm)

Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant.

Installations avec décharge à l'extérieur
	Hauteur minimale sous plafond	Hauteur maximale sous plafond
Surface de cuisson électrique	7' 5" (2,26 m) 9' 2" (2,79 m)
Surface de cuisson à gaz	7' 8" (2,34 m) 9' 2" (2,79 m)
Installations sans décharge à l'extérieur (recyclage)
	Hauteur minimale sous plafond	Hauteur maximale sous plafond
Surface de cuisson électrique	7' 5" (2,26 m) 9' 6" (2,9 m)
Surface de cuisson à gaz	7' 8" (2,34 m) 9' 6" (2,9 m)

REMARQUE: Les cache-conduits de hotte sont réglibres; on peut les ajuster en fonction de la hauteur disponible sous pla Fond ou soffite, selon la distance "X" entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieur, un ensemble d'extension de cache-conduit en acier inoxydable, peut être acheté auprès de votre revendeur ou d'un distributeur de pieces autorisé. Voir la section "Assistance ou service" pour commander. L'extension de cache-conduit remplace la section supérieur de cache-conduit fournie avec la hotte.

Exigences concernant I'evacuation (seulement pour un modele avec decharge a l'extérieur)

Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour une installation sans décharge à l'extérieur (recyclage).
- Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace fermé.
- Ne pas utiliser une bouche de décharge murale de 4^ (10,2 cm) normalement utilisée pour un équipement de buanderie.
Utiliser uniquement des conduits métalliques. Des conduits en métal rigide sont recommendés. Ne pas utiliser de conduit de plastique ou en aluminium.
La longueur du circuit d'évacuation et le nombre de coudes doivent être réduits au minimum pour fournir la meilleure performance.

Pour un fonctionnement efficace et silencieux :

• Ne pas utiliser plus de trois coudes à 90^ .
  Veiller à ce qu'il y ait une section droite de conduit de 24" (61 cm) ou plus entre les coudes, si on doit utiliser plus d'un raccord coude.
• Ne pas connecter 2 coudes ensemble.
  Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage.
  Le circuit d'évacuation doit composer un clapet anti-reflux. Si la bouche de décharge murale ou par le toit compte un clapet, ne pas utiliser le clapet fourni avec la hotte d'extraction.
  Assurer l'étanchéité avec un composé de calfeurtrage autour de la bouche de décharge à l'extérieur (mur ou toit).
  La taille du conduit doit être uniforme.

Installation dans une région à climat froid

On doit installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, et incorporer un élément d'isolation thermique pour minimier la perte de chaleur par conduction par l'intérimédiaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être place du côte froid par rapport à l'élement d'isolation thermique.

L'element d'iso1ation thermique doit etre aussi proche que possible de I'endroit ou le circuit d'évacuation penetre la partie chauffee de la maison.

Air d'appoint

Le code du batiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifique. Le débit spécifique, pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

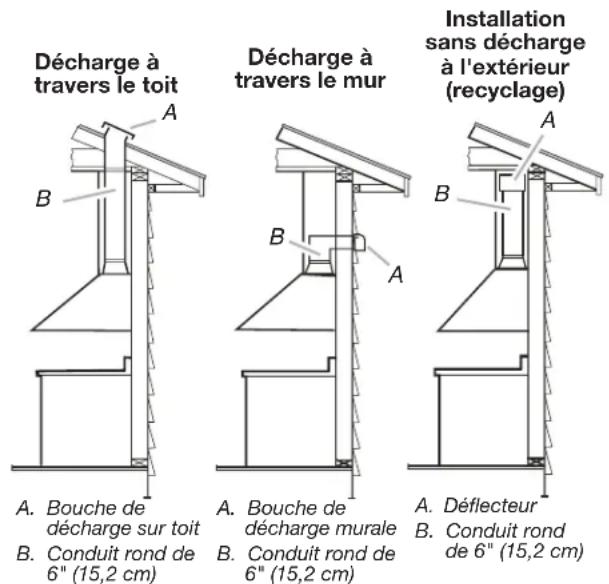

Méthodes d'évacuation

Cette hotte a ete configuruea a Usine pour la decharge de I'air aspire a travers le toit ou a travers un mur.

Un circuit d'évacuation en conduit rond de 6^ (15,2 cm) (non fourni) est nécessaire pour l'installation. La hotte compte une ouverture de sortie de diamètre 6^ (15,2 cm).

REMARQUE: On déconseille l'emploi de conduit flexible. Un conduit flexible peut cause une rétropression et des turbulences de l'air, ce qui réduit considérablement la performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé (90^)

Décharge par l'arrière

Le raccord coude à 90^ peut être installé immédiatement au-dessus de la hotte.

Installation sans décharge à l'extérieur (recyclage)

S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employerer la version installation sans décharge à l'extérieur (recyclage) de la hotte, dotée d'un filtre à charbon et du déflecteur. Les vapeurs/fumées sont alors recyclées à travers la grille supérieure. Pour commander, voir la section "Assistance ou service".

La canalisation de ce ventilateur vers l'extérieur du batiment a un effet important sur la circulation d'air, le bruit et la consommation d'énergie du ventilateur. Un passage du conduit court et droit est préféable pour une(Meilleure performance. Eviter d'installer le ventilateur avec un conduit plus petit que recommandé.

Un isolant autour du conduit peut réduire la perte d'énergie et inhiber la croissance de moisissures. Un ventilateur installé avec un conduit existant peut ne pas atteindre son début d'air nominal.

Assurer le scellement des joints et des pénérations extérieures du conduit à l'aide du mastic ou un autre matériel similaire afin de creer un passage d'air étanche, minimiser les pertes et gains de chaleur et réduire le risque de condensation.

Placer/enrouler de l'isolant tout autour du conduit et/ou ventilateur afin de minimiser les gains et pertes de chaleur, et la possibilité d'accumulation de condensation dans le conduit.

*La version avec recirculation n'est pas certifiée Energy Star ou HVI.

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Composants du circuit d'évacuation

Conduit 6" (15,2 cm) de diamètre

Coude à 45^2,5 pi (0,8 m)

Coude à 90^5 pi (1,5m)

La longueur équivalente maximum est de 35 pi (10,7 cm).

Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum recommendé de 35 pi (10,7 m).

1 coude à 90^ = 5 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0m)

Section droite de 8 pi (2,4m) = 8 pi (2,4m)

Longueur du système = 13 pi (3,9m)

Spcifications electriques

Observer les dispositions de tous les codes et règlements en vigueur.

S'assurer que l'installation électrique est correcte et qu'elle satisfait aux exigences de la plus recente edition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de I'electricite, partie 1 et C22.2 n°0-M91 (derniere edition) et de tous les codes et reglements en vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

L'appareil doit etre alimentede par un circuit de 120 V CAseulement,60Hz,15amperees,protegede par fusible.
Si le domicile possède un cablage en aluminium, suivé la procédure ci-dessous :

Connector le cablage en aluminium en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.

Suivre la procédure recommendée par le fabricant de connecteurs électriques. Les raccordements aluminium/ cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de câblage reconnues.

Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte.
Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

• Il est recommandé d'installer le circuit d'évacuation avant de procédé à l'installation de la hotte.
• Avant d'exécuter les découvertes, vérifier la disponibilité d'un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation.

• Avant de selectionner la hotte à installer, mesurer la hauteur libre sous plafond et la hauteur maximum disponible sous la hotte.

• Déconnecter la source de courant électrique.

• Determiner la méthode d'évacuation à utiliser : décharge à travers le mur ou le toit, ou recyclage.
• Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériel de protection sur cette surface.

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisineire.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. À l'aide de deux personnes ou plus, soulever la hotter et la poser sur la surface couverte.
2. Oter la base en bois de la hotte de cuisine et jeter de façon convenable.

Installation des vis de montage de la hotte

1. Determininer et marquer la position de l'axe central sur le mur où la hotte sera installée.
2. Sélectionner une hauteur de montage comprise entre un minimum de 24" (61 cm) pour une surface de cuisson électrique, un minimum de 27" (68,6 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36" (91,4 cm) entre le dessus de la cusinière et le bas de la hotte. Marquer la ligne de repêrage sur le mur.
3. Fixer le gabarit en place avec du ruban adhésif; aligner l'axe central du gabarit et le bas du gabarit avec la ligne correspondant au bas de la hotte, et avec l'axe central déjà trace sur le mur.

A. Axe central
B. Emplacements des attaches
C. Ligne de referrerce pour la hauteur de montage (bas de la hotte)

1. À l'aide du gabarit, marquer sur le mur le centre des attaches.

IMPORTANT: Toutes les vis de montage de la hotte en ilot doivent etre visées dans du bois ou cela est possible. Si I'on ne peut pas visser les vis de montage de la hotte dans du bois, des tasseaux supplémentaires pour accrochage mural seront peut-etre nécessaires, ou utiliser quatre chevilles d'ancrage de 10× 60mm et vis de 5,4× 75mm (non inclus).

Retirer le gabarit.

1. Pour bois, perccher des avant-trous de 3 / 16 (4,8 mm) à tous les emplacements de pose des vis dans du bois. Pour les chevilles d'ancrage, perccher des trous de 7 / 16 (10 mm) à tous les emplacements des chevilles d'ancrage.
2. Pour bois, installer les 2 vis de montage de 5 × 45 ~mm . Laisser un espace de 1/4" (6,4 mm) entre le mur et l'arrière de la tête de vis pour faire glisser la hotte et la mesure en place.

Pour les chevilles d'ancrage, installer les chevilles d'ancrage de 10 × 60 ~mm et installer les vis de montage de 5,4 × 75 ~mm dans les chevilles d'ancrage. Serrer les vis jusqu'à ce que les chevilles d'ancrage mural soient solidement fixées. Desserrer les vis de 1/4 (6,4 mm).

Installation de la bride de cache-conduit

Installation avec utilisation des sections téléscopiques supérieure et inférieure du cache-conduit

1. Positionner la bride de cache-conduit sur le mur à environ 1 / 4^ (3 mm) du plafond.
2. Faire des repêres aux emplacements des trous.
3. Percer 2 trous de ^3 / _8 (9,5 mm) pour les chevilles de 8 x 40 mm et insérer ces dernières en affleurement avec le mur.

A. Chevilles d'ancrage de 8 x 40 mm
B. Axe central sur le mur
C. Bride de support du cache-conduit
D. Vis de 5 x 45 mm

1. Fixer la bride de support du cache-conduit au mur.

Achever la préparation

1. Determiner et effectuer tous les découvertes nécessaires dans le mur pour le passage du circuit d'évacuation. Installer le circuit d'évacuation avant la hotte. Voir la section "Exigences concernant l'évacuation".

2. Determiner la hauteur appropriée pour le cordon d'alimentation du domicile etpezercuun trou de 1^1 / 4 (3.2 cm) a cet endroit.

3. Acheminer le cable d'alimentation du domicile selon les prescriptions du Code national de l'électricité, des normes CSA et des codes et réglements locaux. Il faut que la longueur du conduit de 1/2 et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser le raccordement dans le boîtier de connexion de la hotte.

REMARQUE: Ne pasmettrelesysteme sous tension avantd'avoircompletementterminel'installation.

1. Utiliser un calfeutrant pour assurer I'etanchete au niveau de chaque ouverture.

Raccordement du circuit d'évacuation

1. Installer le raccord de transition au sommet de la hotte (s'il a ete enleve pour expedition), avec 2 vis de tolerie de 3,5× 9,5mm

A. Raccord de transition
B. Vis de 3,5 x 9,5 mm

Pour les installations avec décharge à l'extérieur uniquement :

1. Installer le circuit d'évacuation sur le raccord de transition.
2. Serrer le raccord avec des brides de serrage.
3. Vérifier que les clapets anti-retour fonctionnement correctement.

Installation de la hotte

REMARQUE: Oter le film protecteur de la hotte de cuisine et des filtres en métal.

1. À deux personnes au moins, suspendre la hotte aux 2 crochets de montage, à travers les encoches de montage à l'arrière de la hotte.

C. vis de montage interneures

1. Oter le filtré àGRAISE.Voir la section "Entretien de la hotte".
2. Mettre la hotte de niveau et serrer les vis de montage supérieures.
3. Installer les 2 vis de montage inférieures de 5 × 45 mm et serrer. Utiliser des chevilles d'ancrage facultative si nécessaire.

Installations sans décharge à l'extérieur (recyclage) uniquement :

1. Assembler le deflecteur d'air sur la bride du cache-conduit à l'aide des 2 vis de montage fournies avec l'ensemble de recyclage.

A. Bride de cache-conduit
B. Vis d'assemblage
C. Deflecteur

1. Mesurer la distance entre le bas du déflecteur et le bas de la sortie de la hotte.

A. Deflecteur d'air
B. Bride pour conduit
C. X = longueur a laquelle couper le conduit d'évacuation
D. Conduit d'évacuation
E. Sortie d'évacuation

1. Tailler le conduit à la taille mesurée "X".
2. Retirer le deflecteur d'air.
3. Faire coulisser le conduit sur le bas du deflecteur d'air.
4. Placer le deflecteur d'air et le conduit assemblés sur la sortie d'évacuation de la hotte.
5. Réassembler le déflecteur sur la bride de cache-conduit à l'aide des 2 vis d'assemblage.
6. Assurer l'étanchéité des raccordements avec une bride de conduit.

Raccordement électrique

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causeur un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.
2. Retirer le couvercle du boitier de connexion.
3. Šter l'opercule arrachable du boîtier de connexion et installer un serre-câble de 12 (12,7 mm) (homologation UL ou CSA).

A. Opercule arrachable
B. Couvercle du boitier de connexion

1. Acheminer le cordon d'alimentation du domicile à travers le serre-cable, dans le boitier de connexion.

A. Câble d'alimentation électrique du domicile
B. Serre-cable (homologation UL ou CSA)
C. Connecteurs de fils (homologation UL)

D. Conducteurs blancs
E. Conducteurs noirs
F. Conducteurs vert (ou nus) ou vert-jaune de liaison à la terre
G. Boftier de connexion

1. Connecter ensemble les conducteurs noirs (E) à l'aide de connecteurs de fils (homologation UL).
2. Connecter ensemble les conducteurs blancs (D) à l'aide de connecteurs de fils (homologation UL).

A VERTISSEMENT

Risque de chocolélectrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causeur un décès ou un choc électrique.

1. À l'aide des connecteurs de fils (homologation UL), connecter le conducteur de liaison à la terre (vert ou nu) du cable d'alimentation du domicile au conducteur vert-la-jaune de liaison à la terre (F) dans le boitier de connexion.
2. Serrer la vis du serre-cable.
3. Installer le couvercle du boitier de connexion.
4. Vérifier que chaque ampoule est bien insérée dans sa douille.
5. Reconnecter la source de courant électric.

Installation des cache-conduits

REMARQUE: Oter le film de protection des couvercles de ventilation.

1. En cas d'utilisation des sections supérieure et inférieure du cache-conduit, pousser la section inférieure vers le bas, sur la hotte et soulever la section supérieure vers le plafond puis installer l'ensemble avec 2 vis de 2,9 x 6,5 mm.

A. Section supérieure du cache-conduit
B. Cache-conduit - section inférieure
C. Vis de 2,9 x 6,5 mm
D. Bride

REMARQUE : Pour les installations avec décharge à l'extérieur, le cache-conduit supérieur peut être inversé pour dissimuler les fentes.

Achever l'installation

1. Pour les installations sans décharge à l'extérieur (recyclage) uniquement, installer les filtres à charbon sur les filtres àGRAISE à l'aide des attaches fournies avec I'ensemble.Voir la section "Entretien de la hotte".
2. Installer les filtres métalliques. Voir la section "Entretien de la hotte".
3. Contraler le fonctionnement de la hotte et de la lampe du ventilateur. Voir la section "Utilisation de la hotte".

REMARQUE: Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, dire la section "Utilisation de la hotte".

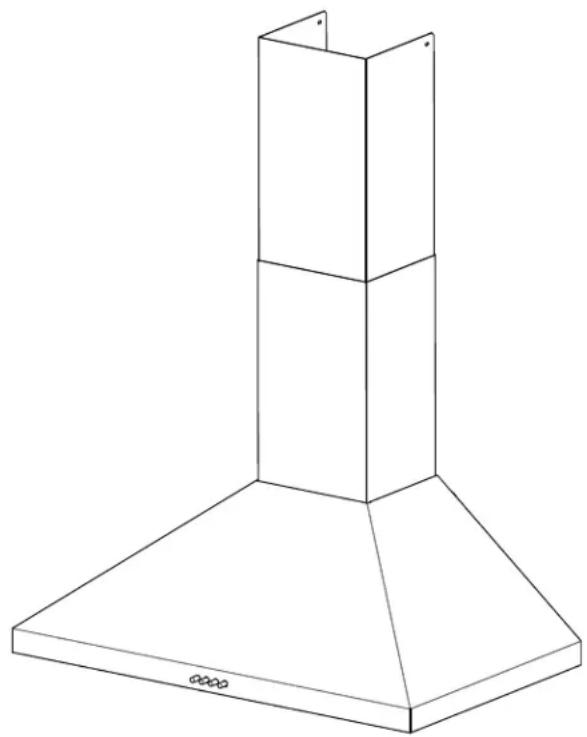

UTILISATION DE LA HOTTE

La hotte de cusinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les mêleurs résultats,mettre le ventilateur de la hotte en marche avant d'entrepreneure une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir evacuer de la cuisine toute trace d'odeur de cuisson ou fumée.

A. Filtre àGRAISSSE
B. Poignée du filtré àGRAISSÉ
C. Commandes du ventilateur et de I'éclairage
D. Lampes DEL

Les commandes de la hotte sont situées à l'avant de celle-ci.

Commandes de la hotte de cuisineire

ABCD

A. Bouton lumineux
B. Bouton Marche/Arrét du ventilateur et vitesse minimale
C. Bouton de vitesse moyenne du ventilateur
D. Bouton de vitesse maximale du ventilateur

Utilisation de l'éclairage

Le bouton d'éclairage marche/arrêt contrôle les deux lampes. Appuyer une fois pour marche et une deuxième fois pour arrêt.

Utilisation du ventilateur

Le bouton ON/OFF met le ventilateur en marche et regle la vitesse minimale et le niveau sonore du ventilateur pour un fonctionnement silencieux. La vitesse peut etre modifie a tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton de vitesse du ventilateur souhaite.

Appuyez une deuxième fois sur le bouton ON/OFF du ventilateur pour eteindre le ventilateur.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT: Nettoyer fréquèment la hotte et les filtres àGRAISSÉ en suivant les instructions suivantes. Réinstaller les filtres àGRAISSÉ avant de faire fonctionner la hotte.

Surfaces externes

Afin d'eviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonnoux. Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

• Savon détergent liquide et eau, ou produit de nettoyage polyvalent.
  Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtre a graisse métallique

1. Retirer le filtré en tirant sur la poignée à ressort, puis en tirant le filtré vers le bas.

A. Poignée à ressort

1. Laver le filtré métallique selon le besoin au lave-vaiselle ou avec une solution de détergent chaude.
2. Réinstaller le filtrer en s'assurant que les poignées à ressort sont orientées vers l'avant. Insérer le filtré àGRAISE métallique dans la rainure supérieure.
3. Tirer sur la poignée à ressort.
4. Pousser le filtré métallique vers le haut et relâcher la poignée pour l'emboiter.
5. Repeter les étapes 1 à 5 pour l'autre filtré.

Filtres d'installation sans décharge à l'extérieur (recyclage)

Le filtré à charbon n'est pas lavable. Celui-ci devrait durer pendant 6 mois dans des conditions d'utilisation normales. Remplacer par l'ensemble de filtré à charbon. Voir la section "Assistance ou service" pour plus d'informations sur le processus de commande.

Remplacement du filtré à charbon :

1. Retirer le filtré àGRAISSÉ métallique de la hotte. Voir "Filtre à graissé métallique" dans cette section.
2. Déplier les attaches à ressort pour les écarter du filtré àGRAISSÉMETALLIQUE.

1. Placer le filtré à charbon dans la partie supérieure du filtré métallique.
2. Replier les attaches à ressort pour les remettre en place afin de fixer le filtré à charbon au filtré métallique.

1. Réinstaller le filtré àGRAISSÉ métallique. Voir "Filtre à graissé métallique" dans cette section.

Remplacement de la lampe à DEL

Interrompre l'alimentation de la hotte; attendre le refroidissement de la lampe à DEL. Pour éviter d'endommager ou de réduire la longévité de l'ampoule neue, ne pas toucher l'ampoule avec les doigts nus. Remplacer l'ampoule en la manipulant avec un mouchoir de papier ou des gants de coton. Remplacez-la par une lampe à DEL appropriée conforme à Energy Star, 120 V~7,5 W maximum, avec un culot GU10.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque ampoule est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

1. Debrancher l'alimentation.
2. Pousser la plaque de verre vers le haut et la tourner dans lesens antihoraire.

1. Retirer l'ampoule et la remplacer par une ampoule LED de 120V 7,5 W maximum, avec culot GU10. La tourner dans le sens horaire pour I'emboiter.
2. Repeter les etapes 2 et 3 pour l'autre ampoule, si nécessaire.
3. Rebrancher l'alimentation.

SCHEMA DE CÂBLAGE

Si vous avez besoin de service

Consulter la page de garantie du present manuel.

Si vous avez besoin de pieces de rechange

Si vous avez besoin de commander des pieces de rechange, nous vous recommendons d'utiliser seulement des pieces spécifiées par l'usine. Les pieces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celles utilisées pour fabriquer chaque nouvelteil appareil.

Pour localiser des pieces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l'eXperience de la clientele de Whirlpool Canada au: 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca.

Nos consultants vous renseigneront sur les sujets suivants :

• Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pourmplir la garantie des produits et fournir un service après garantie partout au Canada.
• Caracteristiques et specifications sur toute notre gamme d'appareils electroménagers.
  Rérérences aux marchands locaux.
• Consignes d'utilisation et d'entretien.
  Vente d'accessoires et de pieces de rechange.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l'adresse suivante :

Whirlpool Brand Home Appliances

Veuillez inclure dans votre correspondance un numero de téléphone ou l'on peut vous joindre dans la journee.

Accessoires

Ensemble de recyclage

(pour installations sans décharge à l'extérieur uniquement)
Commander la piece numéro W11548459

Ensemble filtré à charbon

(pour installations sans décharge à l'extérieur uniquement)
Commander la piece numéro W11548461

Ensemble d'extension de cache-conduit

Commander la piece numero EXTKIT18FS

Ensemble d'air d'appoint de 6" (15,2 cm)

(consulter les codes du bâtiment loca

Commander la piece numero W10446915

Ensemble de cordon d'alimentation

(consulter les codes du bâtiment locaux)
