UVL5430JSS - Hotte JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisinière
Marque	JENN-AIR
Modèle	UVL5430JSS
Largeur	30 po (76,2 cm) ou 36 po (91,4 cm)
Profondeur	12 po (30,5 cm) ou 18 po (45,7 cm) selon placard
Hauteur	6 po (15,2 cm) de hauteur de hotte
Poids	Env. 15-20 kg (estimation)
Alimentation électrique	120 V, 60 Hz, CA, 15 ou 20 A, 240 W
Type d'évacuation	Extérieure (conduit 6 po) ou recyclage (kit optionnel)
Débit d'air max	Non spécifié, mais conduit 6 po, longueur max 35 pi (10,7 m)
Nombre de vitesses	3 (lente, moyenne, rapide)
Éclairage	2 lampes DEL, 120 V, 6,5 W max, culot GU10
Filtres	2 filtres à graisse métalliques lavables ; option filtres à charbon (recyclage)
Niveau sonore	Variable selon vitesse, silencieux (non spécifié)
Matériau	Acier inoxydable (probable)
Installation	Sous placard, évacuation par le toit ou le mur
Entretien	Filtres à graisse : lavage fréquent ; filtres à charbon : remplacer tous les 6 mois
Sécurité	Mise à la terre obligatoire, disjoncteur 15-20 A, ne pas utiliser avec variateur
Pièces détachées	Filtres à charbon W10272068, kit recyclage W10490330, panneaux avant
Garantie	Voir document de garantie fourni

FOIRE AUX QUESTIONS - UVL5430JSS JENN-AIR

Comment installer la hotte UVL5430JSS ?

L'installation nécessite deux personnes. Suivez les instructions : préparez le placard, découpez l'ouverture pour le conduit, fixez les brides de montage, branchez le cordon d'alimentation sur une prise 120 V mise à la terre. Reportez-vous au manuel pour les détails.

Quelle est la taille du conduit d'évacuation recommandé ?

Un conduit métallique rond de 6 pouces (15,2 cm) de diamètre est recommandé. La longueur totale ne doit pas dépasser 35 pieds (10,7 m) avec un maximum de 3 coudes à 90 degrés.

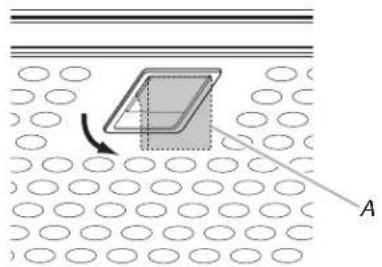

Comment nettoyer les filtres à graisse métalliques ?

Retirez les filtres en tirant sur la poignée à ressort. Lavez-les au lave-vaisselle ou avec une solution détergente chaude. Séchez complètement avant de les réinstaller.

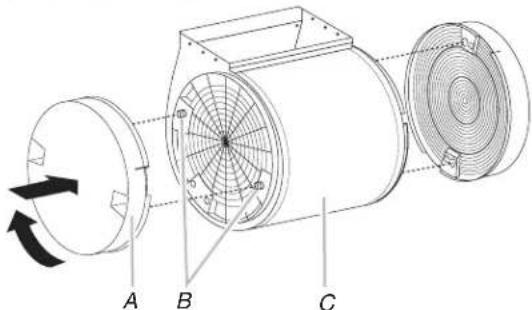

Quand remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 6 mois en utilisation normale. Utilisez le kit W10272068. Ils ne sont pas lavables.

Comment remplacer une ampoule LED ?

Coupez l'alimentation. Poussez la plaque de verre vers le haut et tournez-la dans le sens antihoraire. Remplacez par une ampoule LED 120 V, 6,5 W max, culot GU10. Ne touchez pas l'ampoule avec les doigts nus.

Que faire si la hotte ne fonctionne pas ?

Vérifiez que le cordon est branché et que le disjoncteur n'est pas déclenché. Inspectez les connexions. Si le problème persiste, contactez le service client.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, avec le kit de recyclage W10490330 et des filtres à charbon. L'air est filtré puis renvoyé dans la cuisine.

Quelle est la hauteur minimale entre la hotte et la cuisinière ?

Pour une cuisinière électrique : 24 po (61 cm) minimum ; pour une cuisinière à gaz : 30 po (76,2 cm) minimum. La distance maximale suggérée est de 36 po (91,4 cm).

Comment contacter le service client Jenn-Air ?

Aux États-Unis : 1-866-698-2538. Au Canada : 1-800-807-6777. Consultez le site www.whirlpool.com ou www.whirlpool.ca.

Quels accessoires sont disponibles pour cette hotte ?

Kit de recyclage W10490330, filtres à charbon W10272068, plaque d'extension arrière W10490327 (pour placard 30x18 po), panneau avant W10490310 (pour placard 36x18 po).

MODE D'EMPLOI UVL5430JSS JENN-AIR

Instructions d'installation et Guide d'utilisation et d'entretien

Outils et pièces....19

Exigences d'emplacement....19

Exigences concernant l'évacuation....20

Spécifications électriques....22

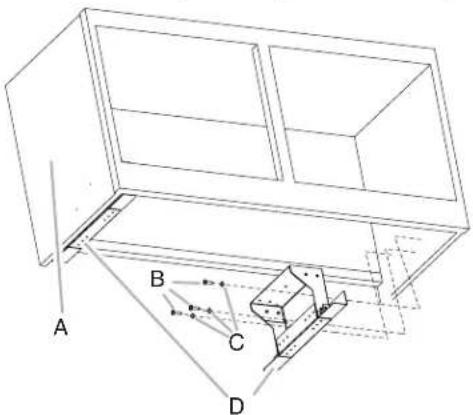

Préparation de l'emplacement....23

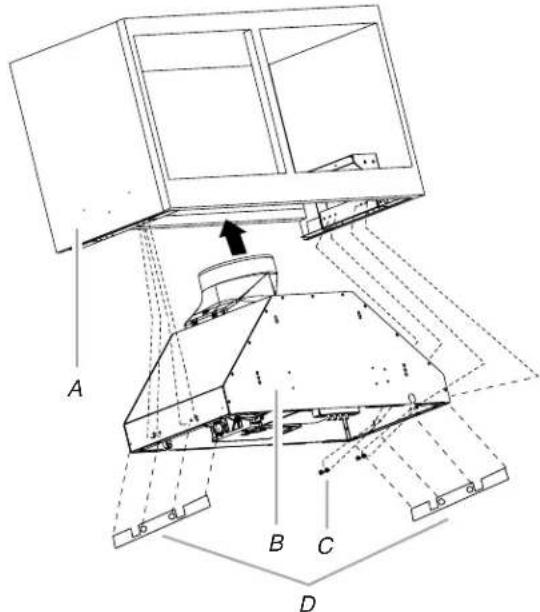

Installation de la hotte....25

Raccordement du circuit d'évacuation....26

Achever l'installation 27

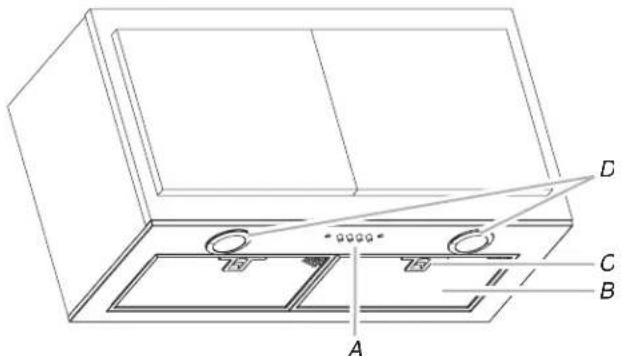

UTILISATION DE LA HOTTE 27

Commandes de la hotte de cuisinière....27

ENTRETIEN DE LA HOTTE ....27

Nettoyage....27

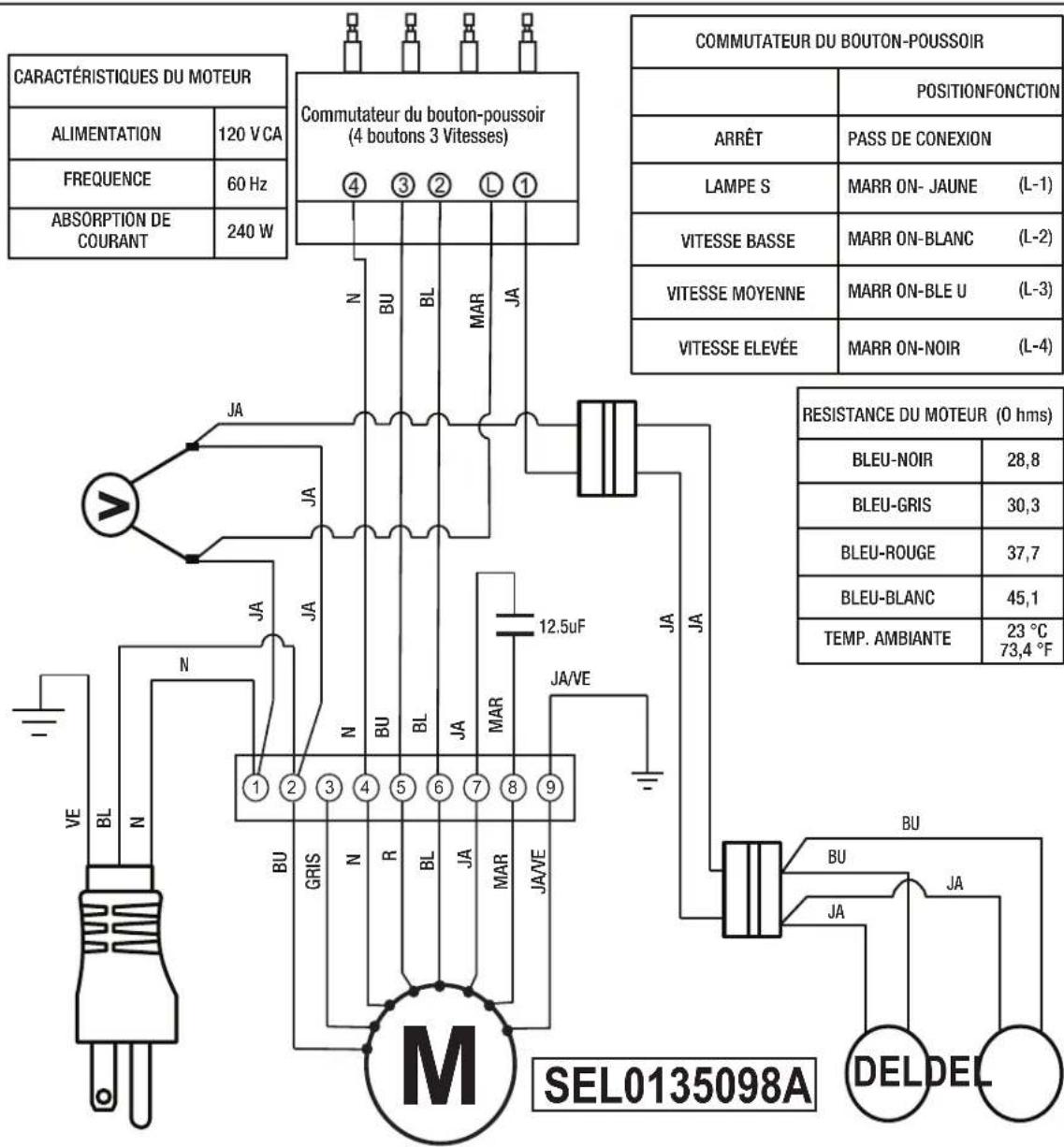

SCHÉMA DE CÂBLAGE....29

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

■Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant.
■ Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.
■ Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.
■Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation.
■Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.
■Lors d'opérations de découpage et de perçage dans un mur ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver.
■Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.
■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé).
■Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.
■Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES : ^a

■Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.
■NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ - vous risquez de vous brûler.
■NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.
■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement.
– Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré.
– Les pompiers ont été contactés.
- Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

^a Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semi-conducteurs.

LIRE ET CONSERVER CES INSTRUCTIONS

EXIGENCES D'INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Niveau
Perceuse
■ Foret de 1/8 po (3 mm)
Crayon
Pince
■ Mètre-ruban ou règle
■ Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries
■ Tournevis Phillips
■ Tournevis à lame plate
■ Scie sauteuse ou scie à guichet
■ Brides de conduit
■ Cisaille de ferblantier

Pièces nécessaires

■ Système de conduit d'évacuation métallique rond de 6 po (15,2 cm)

Pour les installations avec décharge à l'extérieur, il faudra aussi :

■ 1 bouche de décharge (décharge à travers le mur ou à travers le toit)

Pour les installations sans décharge à l'extérieur (recyclage), il faudra aussi :

■ Ensemble de recyclage. Voir la section "Assistance ou service" pour commander.

Pièces fournies

Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.

■ Clapet anti-retour
■ Sachet de quincaillerie. Comprend : Installation Instructions and Use and Care Guide Instructions d'installation et Guide d'utilisation et d'entretien
2 - brides de montage
6 - cales d'espacement
10 - vis à bois de 4,5 x 13 mm
2 - vis à métaux de 4,2 x 15 mm
4 - vis de ferblantier à tête plate de 3,5 x 9,5 mm
8 - vis de ferblantier de 4,2 x 19 mm
2 - vis de ferblantier de 3,5 x 9,5 mm
1 - panneau de surface de 30 po x 12 po (76,2 x 30,5 cm)
2 - filtres à graisse métalliques
Adaptateur T10 TORX ^®
8 - rondelles métalliques
8 - rondelles en plastique

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière gauche de la hotte.

Installer la hotte de cuisinière à distance de toute zone exposée à des courants d'air, comme fenêtres, portes et bouches de chauffage.

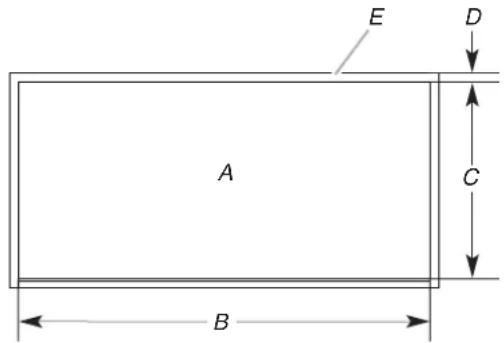

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation. Avant d'effectuer des découpages, consulter les instructions d'installation de la table de cuisson/cuisinière.

Il est recommandé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 65 000 BTU. On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section "Spécifications électriques".

La hotte a été configurée à l'usine pour une installation avec décharge à l'extérieur à travers le toit ou le mur. Pour une installation sans décharge à l'extérieur (recyclage), voir "Installation sans décharge à l'extérieur (recyclage) à travers le soffite/placard", à la section "Préparation de l'emplacement". Ensemble de recyclage. Voir la section "Assistance ou service" pour commander.

Assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou le mur pour l'installation de la hotte de cuisinière.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

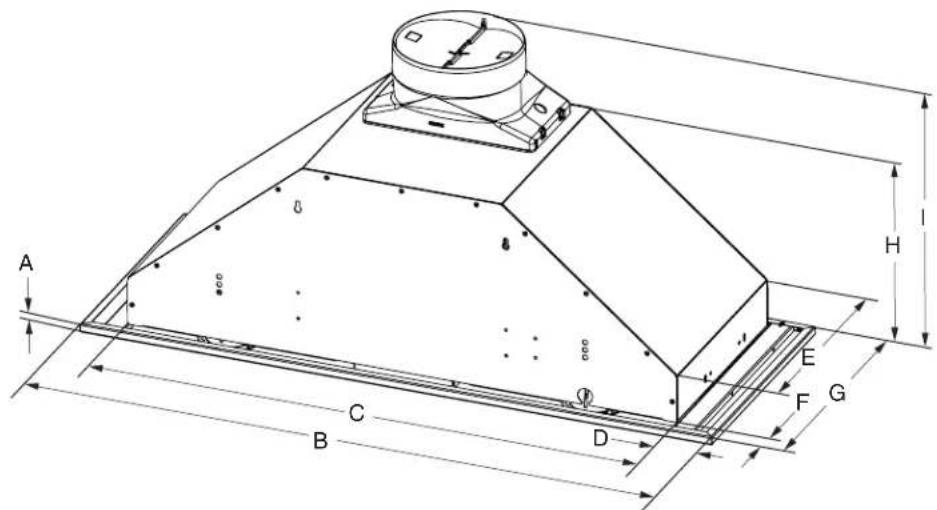

Dimensions du produit

G. 11 ^7/8 po (30,2 cm) ou

B. 30 po (76,2 cm) ou 36 po (91,4 cm)

5 po (12,7 cm)

17 1/8 po (45,4 cm)

C. 26 po (66,1 cm)

E. 10^3/_4 po (27,4 cm)

H. 9 ^1/6 po (23,1 cm)

F. 3/4 po (19 mm)

1. 13 ^5/_8 po (33,7 cm)

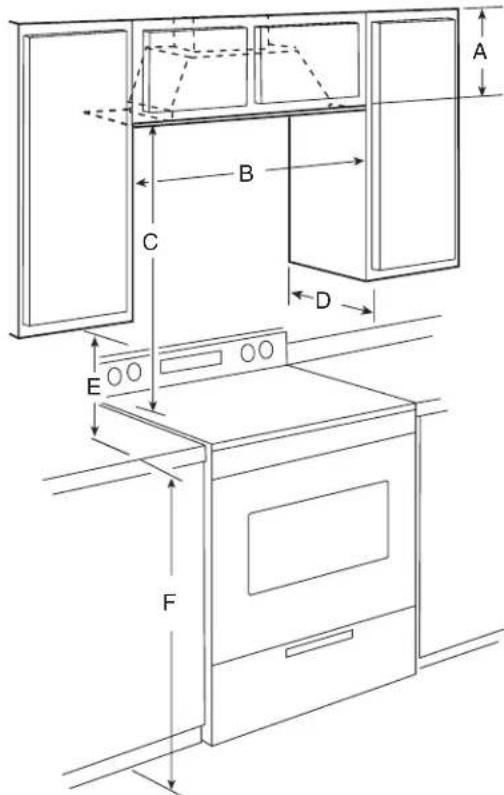

Dimensions du placard

A B C D E F

A. Hauteur minimale de placard 12 po (30,5 cm)

D. Profondeur de placard de 12 po (30,5 cm)*

B. Largeur de l'ouverture de placard 30 po (76,2 cm) ou 36 po (91,4 cm) min.*

E. Dégagement min. entre le haut du placard et le plan de travail de 15 po (38,1 cm)

C. 24 po (61,0 cm) min. à partir de la surface de cuisson électrique, 30 po (76,2 cm) min. à partir de la surface de cuisson au gaz; distance maximum suggérée de 36 po (91,4 cm) entre le bas du placard et la surface de cuisson

F. Hauteur de placard sur plancher de 36 po (91,4 cm)

* REMARQUE : Des placards de 30 po (76,2 cm) de largeur peuvent posséder une profondeur de 12 po (30,5 cm) ou 18 po (45,7 cm).

Des placards de 36 po (91,4 cm) de largeur nécessitent une profondeur de 18 po (45,7 cm).

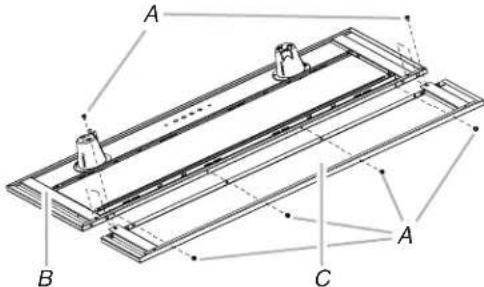

Pour des placards de 18 po (45,7 cm) de profondeur, il faudra acheter séparément une "Plaque d'extension arrière pour panneau avant" (de 30 po [76,2 cm]) ou un "Panneau avant" (de 36 po [91,4 cm]). Voir la section "Assistance ou service" pour commander.

Exigences concernant l'évacuation

(modèles avec décharge à l'extérieur uniquement)

■Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour les installations sans décharge à l'extérieur (recyclage).
■Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace clos.
■Ne pas utiliser une bouche de décharge murale de 4 po (10,2 cm) normalement utilisée pour un équipement de buanderie.
■Utiliser un conduit métallique uniquement. Un conduit en métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou en aluminium.
■La longueur du conduit de décharge et le nombre de coudes doivent être réduits au minimum pour fournir la meilleure performance.

Pour un fonctionnement efficace et silencieux :

■Ne pas utiliser plus de trois coudes à 90°.
■Veiller à ce qu'il y ait une section droite de conduit d'un minimum de 24 po (61,0 cm) entre les raccords coudés, si on doit en utiliser plus d'un.
■Ne pas installer deux coudes successifs.
■Le circuit d'évacuation doit comporter un clapet anti-reflux.
■Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage.
- À l'aide d'un produit de calfeutrage, assurer l'étanchéité autour de la bouche de décharge à l'extérieur (à travers le mur ou le toit).
■La taille du conduit doit être uniforme.

Installations pour régions à climat froid

On doit installer un clapet anti-retour supplémentaire à l'arrière pour minimiser le reflux d'air froid et incorporer un élément d'isolation thermique pour minimiser la conduction de chaleur par l'intermédiaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-retour doit être placé du côté air froid de la résistance thermique.

L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le circuit d'évacuation s'introduit dans la partie chauffée de la maison.

Air d'appoint

Les codes du bâtiment locaux peuvent exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié en pieds cubes par minute varie d'une juridiction à l'autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

Cette hotte a été configurée à l'usine pour la décharge à travers le toit ou à travers le mur.

Le système de décharge requis pour l'installation n'est pas fourni. Un circuit d'évacuation avec conduit circulaire de 6 po (15,2 cm) est recommandé.

Décharge à travers le toit Évacuation par le mur

A B

A. Conduit de dia. 6 po (15,2 cm) pour décharge à travers le toit
B. Bouche de décharge sur toit

A B

A. Conduit de dia. 6 po (15,2 cm) pour décharge à travers le mur
B. Bouche de décharge murale

Calcul de la longueur effective du circuit d'évacuation

Pour la réalisation du circuit d'évacuation, on recommande un conduit de 6 po (15,2 cm) de diamètre avec une longueur maximale de 35 pi (10,7 m). Pour une performance optimale, ne pas utiliser plus de trois coudes à 90°.

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (en pieds/mètres) de tous les composants utilisés dans le circuit.

Composant 6 po (15,2 cm)

Coude à 45° 2,5 pi (0,8 m)

Coude à 90° 5,0 pi (1,5 m)

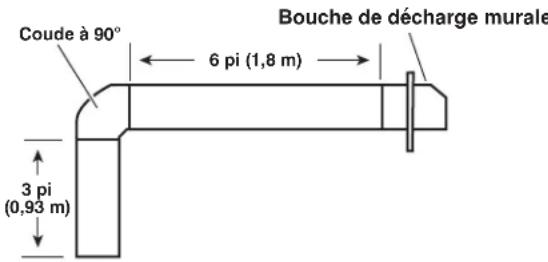

Exemple de circuit d'évacuation : 6 po (15,2 cm)

Coude à 90° 6 pi (1,8 m) 3 pi (0,93 m) Bouche de décharge murale

Longueur maximum = 35 pi (10,7 m)

1 coude à 90° = 5 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0 m)

Section droite de 9 pi (2,8 m) = 9 pi (2,8 m)

Longueur totale = 14 pi (4,3 m)

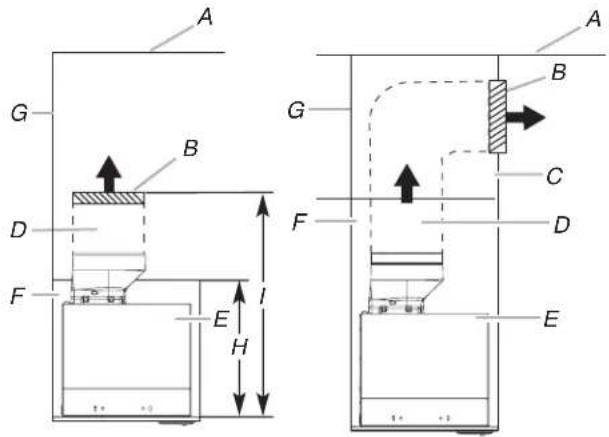

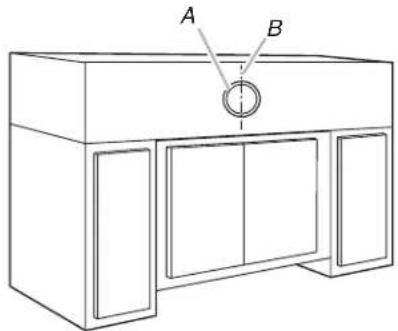

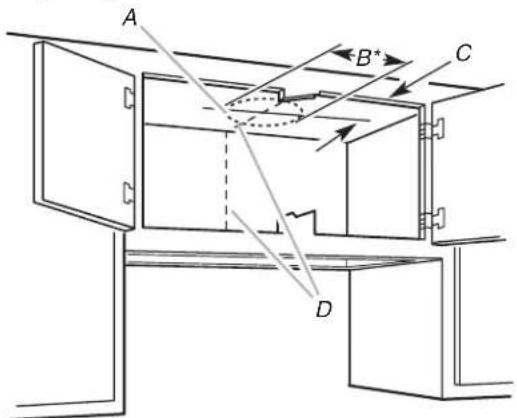

Installation sans décharge à l'extérieur (recyclage) à travers le soffite/placard

S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version sans décharge à l'extérieur (recyclage) de la hotte, dotée d'un filtre à charbon. Ensemble de filtres à charbon, Voir la section "Assistance ou service" pour commander.

À travers le placard À travers le soffite

A. Plafond
B. Cache-conduit
C. Soffite
D. Évent de 6 po (15,2 cm)
E. Hotte de cuisinière

F. Placard
G. Mur
H. Hauteur du placard de 12 po (30,5 cm)
I. Hauteur de cache-conduit de 17 po (43,2 cm)

REMARQUE : Pour des placards de 12 po (30,5 cm)

qui ne comportent pas de soffite, le conduit et le cache-conduit de hauteur de 6 po (15,2 cm) peuvent rester visibles.

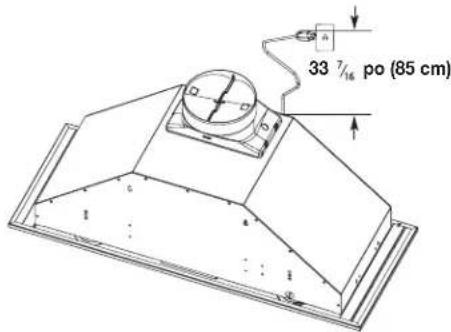

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

IMPORTANT : La hotte doit être correctement reliée à la terre en conformité avec les codes et règlements locaux en vigueur, ou en l'absence de tels codes, avec le National Electrical Code, ANSI/NFPA 70 (dernière édition) ou le Code canadien des installations électriques, CSA C22.1. No. 0-M91 (dernière édition).

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

Une alimentation de 120 V, 60 Hz, CA seulement, de 15 ou 20 A, protégée par un fusible est requise. On recommande également d'utiliser un fusible ou un disjoncteur temporisé. Il est recommandé de raccorder la hotte sur un circuit distinct exclusif à cet appareil.
■ Cette hotte est équipée d'un cordon d'alimentation électrique de liaison à la terre à trois broches.
Pour minimiser les risques de choc électrique, on doit brancher le cordon sur une prise de courant de configuration correspondante, à 3 alvéoles, reliée à la terre et installée conformément aux codes et règlements locaux. Si une prise de courant de configuration correspondante n'est pas disponible, le client a la responsabilité et l'obligation de faire installer par un électricien qualifié une prise de courant correctement reliée à la terre.
La prise à 3 broches reliée à la terre doit se trouver dans un placard situé au-dessus de la hotte, à une distance maximale de 33 ^7/16 po (85,0 cm) à partir du point duquel le cordon d'alimentation sort de la hotte. La prise à 3 broches reliée à la terre doit être accessible une fois la hotte installée. Voir l'illustration.

33 7/16 po (85 cm)

INSTRUCTIONS DE MISE À LA TERRE

■ Pour une hotte reliée à la terre et connectée par un cordon :

Cette hotte doit être reliée à la terre. Au cas où un court-circuit se produirait, la liaison à la terre réduit le risque de choc électrique, en permettant au courant de s'échapper directement vers la terre. La hotte est équipée d'un cordon comportant un conducteur de liaison à la terre avec fiche de liaison à la terre. La fiche doit être branchée dans une prise correctement installée et reliée à la terre.

AVERTISSEMENT : Une mise à la terre incorrecte peut entraîner un risque de choc électrique.

Consulter un électricien qualifié si les instructions de mise à la terre ne sont pas complètement comprises, ou si vous avez des doutes quant à la qualité de la liaison à la terre de la hotte.

Ne pas utiliser de câble de rallonge. Si le cordon d'alimentation électrique est trop court, faire installer une prise près de la hotte par un électricien qualifié.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

■Il est recommandé que l'installation du circuit d'évacuation soit réalisée avant celle de la hotte.
■ Avant de procéder aux découpages, vérifier que les distances de séparation pour les raccords dans les cavités du plafond ou du mur sont adéquates.
■Avant de monter le placard au mur, il sera peut-être plus facile de découper au préalable l'ouverture dans le fond du placard.

1. Déconnecter la source de courant électrique.
2. Déterminer la méthode d'évacuation à utiliser : décharge à travers le mur ou le toit, ou recyclage.
3. Choisir une surface plane pour l'assemblage de la hotte. Placer le matériau de protection sur cette surface.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. À l'aide de deux personnes ou plus, soulever la hotte et la poser sur la surface couverte.

Ouverture découpée du placard pour la hotte

1. Utiliser une scie sauteuse ou scie à guichet pour découper une ouverture dans le fond du placard, à l'intérieur du cadre du placard.

REMARQUE : Pour les placards sans cadres, un rebord avant et arrière de 3/4 po (19 mm) est nécessaire pour former un cadre dans le fond du placard. Une tringle d'appui de 3/4 po (19 mm) d'épaisseur (non fournie) sera peut-être nécessaire pour certains types de placards. (Voir l'étape 3 de la section "Installation de la hotte".)

E D A C B

A. Ouverture dans le fond du placard

B. Le découpage du fond du placard doit être en affleurement avec les parois internes du placard.

C. 10 ^7/8 po (27,6 cm) minimum depuis l'intérieur de la partie avant du placard

D. Épaisseur de 3/4 po (19 mm) obligatoire pour le fond du placard.

E. Avant du placard

1. Terminer la préparation du placard conformément aux instructions correspondant au type d'évacuation du domicile. Déterminer l'emplacement des ouvertures d'aération et découper les ouvertures dans les placards, les murs et/ou les soffites.

Décharge à l'extérieur, à travers le toit

Relever les mesures appropriées et tracer les lignes indiquées sur l'illustration. Utiliser une scie sauteuse ou une scie à guichet pour découper une ouverture à travers le sommet du placard et le toit pour l'évacuation.

Passer à l'étape 3.

A B* C D

A. Ouverture
B. 6 14 po (15,9 cm) ^*
C. 7 ^3/4 po (19,7 cm) entre l'axe central et l'avant du placard
D. Axe central

* REMARQUE : Pour les placards d'une hauteur de 12 po (30,5 cm), une ouverture rectangulaire de 6^1/4 po de profondeur x 8 po de largeur (14,6 cm x 20,3 cm) dans le sommet du placard est obligatoire pour établir le dégagement nécessaire au raccord de transition du clapet anti-reflux.

Décharge à l'extérieur, à travers le mur

Fixer le raccord de transition du conduit de 6 po (15,2 cm) au sommet de la caisse de la hotte à l'aide de deux vis de 3,5 x 9,5 mm. Assembler le conduit d'évacuation qui sera utilisé sur le raccord de transition du conduit de 6 po (15,2 cm). Mesurer la distance entre le bas de la caisse de la hotte et l'axe central horizontal de l'ouverture d'évacuation (A).

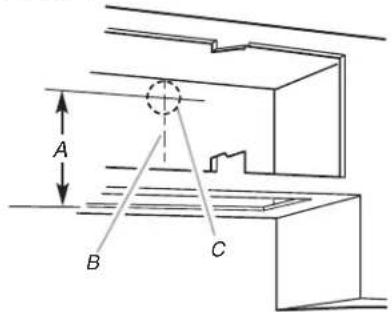

B A C

A. Mesure A
B. Axe central horizontal de l'ouverture d'évacuation
C. Caisse de la hotte

Retirer le conduit d'évacuation de la caisse de la hotte.

Reporter la dimension A sur la paroi arrière du placard.

Prendre les mesures à partir de la face inférieure du placard. Marquer le périmètre de l'ouverture à découper – voir l'illustration. Utiliser une scie sauteuse ou une scie à guichet pour découper une ouverture circulaire à travers l'arrière du placard et le mur extérieur pour l'évacuation.

Passer à l'étape 3.

A B C

A. Mesure A

B. Axe central

C. Ouverture découpée circulaire de 6 ^1/_4 po (15,9 cm)

Installation sans décharge à l'extérieur (recyclage) à travers le soffite/placard

Relever les mesures appropriées et tracer l'axe central du placard jusqu'au soffite situé au-dessus.

Mesurer la distance entre le bas du placard et l'axe central, au point où le conduit d'évacuation ressort du soffite.

Indiquer l'emplacement et utiliser une scie sauteuse ou scie à guichet pour découper un trou de 5 ^3/4 po (14,6 cm) pour le cache-conduit.

A. Cache-conduit
B. Axe central

Relever les mesures appropriées et tracer l'axe central de l'ouverture, dans le sommet du placard. Utiliser une scie sauteuse ou scie à guichet pour découper une ouverture pour le passage du conduit d'évacuation.

A B* C D

A. Ouverture

B. *Voir le tableau ci-dessous.
C. 7 ^3/4 po (19,7 cm) entre l'axe central et l'avant du placard
D. Axe central

Hauteur du placard Taille et forme du trou

12 po (30,5 cm)	Une ouverture rectangulaire de 6 ^1/_4 po de profondeur x 8 po de largeur (15,9 cm x 20,3 cm) dans le sommet du placard est obligatoire pour établir le dégagement nécessaire au clapet anti-reflux.
15 po (38,1 cm) : Installation dans placard ou soffite	Une ouverture circulaire de 6 ^1/_4 po (15,9 cm) de diamètre est nécessaire.
18 po (45,7 cm) ou 24 po(61,0 cm)	Une ouverture circulaire de 5 ^3/_4 po (14,6 cm) de diamètre est nécessaire.

Pour les installations sans décharge à l'extérieur (recyclage) uniquement, la hotte a été configurée peut être installée avec décharge à l'intérieur du domicile, à travers le sommet du placard.

Pour une installation sans décharge à l'extérieur (recyclage), l'installation de filtres à charbon est nécessaire. Voir la section "Entretien de la hotte" pour des instructions sur l'installation de filtres au charbon.

Ensemble de recyclage. Voir la section "Assistance ou service" pour commander.

Achever la préparation

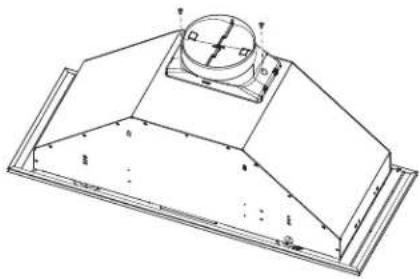

1. S'il n'est pas encore fixé, installer le raccord de transition de 6 po (15,2 cm) au sommet de la caisse de la hotte à l'aide de deux vis de 3,5 x 9,5 mm.

1. Repérer l'emplacement de la bride latérale de montage, en affleurement avec le bas de la paroi latérale du placard et contre la face avant du placard. Orienter la bride en fonction de la largeur du placard, tel que décrit dans les schémas ci-dessous. Percer des avant-trous de 1/8 po (3 mm) en six points différents et fixer une bride à l'aide de trois vis de 4,5 x 13 mm de chaque côté du placard : serrer ensuite. Des rondelles supplémentaires sont fournies dans le sachet de quincaillerie pour être utilisées comme cales pour les parois de placard dont l'épaisseur est inférieure à 1/2 po (13 mm).

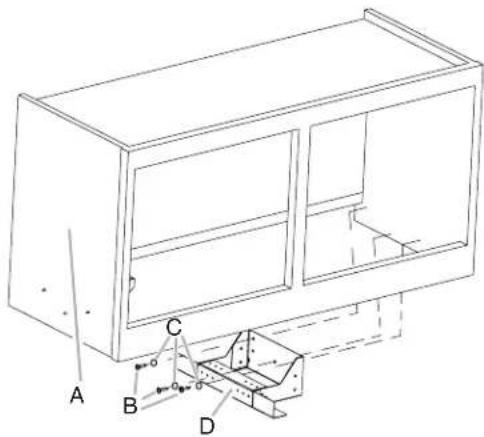

Orientation de la bride pour un placard de 30 po (76,2 cm)

A B C D

A. Placard de 30 po (76,2 cm)
B. Vis de 4,5 x 13 mm (6)
C. Rondelles (facultatif)
D. Bride de montage (2) (position pour un placard de 30 po [76,2 cm])

Orientation de la bride pour un placard de 36 po (91,4 cm)

A. Placard de 36 po (91,4 cm)
B. Vis de 4,5 x 13 mm (6)
C. Rondelles (facultatif)
D. Bride de montage (2) (position pour un placard de 36 po [91,4 cm])

1. Installer le circuit d'évacuation selon la méthode requise. Utiliser un calfeutrant pour assurer l'étanchéité au point de traversée du mur extérieur ou du toit.

Installation de la hotte

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. À l'aide d'au moins deux personnes, soulever la caisse de la hotte et l'installer. Fixer quatre vis de 4,2 x 19 mm dans les encoches. Ne pas serrer les vis.

A B C D

A. Placard
B. Auvent de la hotte

C. Vis de 4,2 x 19 mm (8)

D. Cales : Facultatives

1. Au besoin, insérer des cales de chaque côté de l'auvent et de la plaque de montage pour permettre le dégagement nécessaire et centrer l'auvent dans le placard. Aligner la base de l'auvent avec le bas du placard. Installer quatre vis de 4,2 x 19 mm dans les trous de la plaque de montage et serrer les huit vis de montage.

2. (Pour certaines installations) : Une tringle d'appui peut être nécessaire pour certains placards. Installer une tringle d'appui et la fixer avec deux vis de 4,5 x 13 mm à partir de l'intérieur de la caisse de hotte.

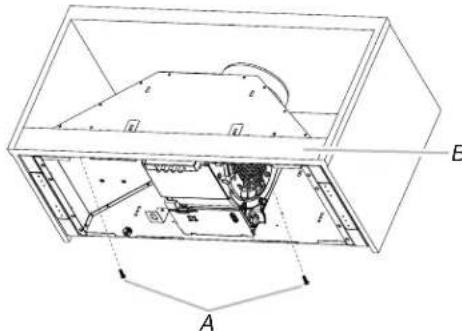

A. Vis : 4,5 x 13 mm
B. Tringle d'appui

1. Ôter les filtres à graisse métalliques du panneau avant. Voir la section "Entretien de la hotte".

2. Fixer le panneau avant à la caisse de hotte. (Trois tailles, la taille de placard illustrée correspond à une dimension de 30 po x 12 po [76,2 cm x 30,5 cm].) Voir les instructions données en fonction de la taille du placard de l'utilisateur (ci-dessous).

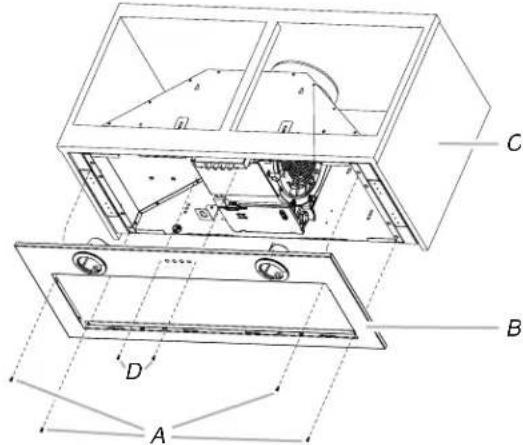

A. Vis à tête plate de 3,5 x 9,5 mm (4)

B. Plaque avant (illustration 30 po x 12 po [76,2 cm x 30,5 cm])

C. Placard (illustration 30 po x 12 po [76,2 cm x 30,5 cm])

D. Vis à tête bombée de 4,2 x 15 mm (2)

Pour taille de placard : 30 po x 12 po (76,2 cm x 30,5 cm)

Fixer le panneau avant de 30 po x 12 po (76,2 cm x 30,5 cm) (fourni avec la hotte) à la caisse de la hotte à l'aide de quatre vis à tête plate de 3,5 x 9,5 mm et deux vis à tête bombée de 4,2 x 15 mm. Serrer pour fixer l'ensemble.

Pour taille de placard : 30 po x 18 po (76,2 cm x 45,7 cm)

Assembler la plaque d'extension arrière pour panneau avant de 30 po x 6 po (76,2 cm x 15,2 cm) (voir la section "Assistance ou Service" pour commander) au panneau avant de 30 po x 12 po (76,2 cm x 30,5 cm) (fourni avec la hotte) à l'aide des huit vis de 4,2 x 8 mm (fournies avec la plaque d'extension arrière pour panneau avant).

A B C A

A. Vis de 4,2 x 8 mm (8)
B. Panneau avant
C. Plaque d'extension arrière pour panneau avant

Fixer le panneau avant de 30 po x 18 po (76,2 cm x 45,7 cm) à la caisse de la hotte à l'aide de quatre vis à tête plate de 3,5 x 9,5 mm et deux vis à tête bombée de 4,2 x 15 mm. Serrer pour fixer l'ensemble.

Pour taille de placard : 36 po x 18 po (91,4 cm x 45,7 cm)

Fixer le panneau avant de 36 po x 18 po (91,4 cm x 45,7 cm) (voir la section "Assistance ou Service" pour commander) à la caisse de hotte à l'aide de quatre vis à tête plate de 3,5 x 9,5 mm et de deux vis à tête bombée de 4,2 x 15 mm. Serrer pour fixer l'ensemble.

Raccorder le connecteur des lampes.

Raccordement du circuit d'évacuation

Installations avec décharge à l'extérieur

1. Connecter le circuit d'évacuation sur l'ouverture de décharge de la hotte. Serrer le point de connexion avec des brides.

Installation sans décharge à l'extérieur (recyclage)

1. Connecter le circuit d'évacuation sur l'ouverture de décharge de la hotte. Serrer le point de connexion avec des brides.
2. Installer le cache-conduit.
3. Installer les filtres à charbon. Voir la section "Entretien de la hotte".

Pour commander des ensembles de rechange, voir la section "Assistance ou service".

Achever l'installation

1. Réinstaller les filtres à graisse. Voir la section "Entretien de la hotte".

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le cordon d'alimentation à 3 broches dans la prise à 3 alvéoles reliée à la terre située dans le placard qui se trouve au-dessus de la hotte.
2. Contrôler le fonctionnement du ventilateur de la hotte et de la lampe. Voir la section "Utilisation de la hotte".

Si la hotte ne fonctionne pas, déterminer si un disjoncteur s'est ouvert ou si un fusible du domicile est grillé. Déconnecter la source de courant électrique et inspecter les connections du câblage.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section "Utilisation de la hotte".

1. Fixer les portes du placard au placard. Utiliser les instructions d'assemblage fournies avec le placard.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et la laisser fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Les commandes de la hotte sont situées sur l'avant-centre de la caisse de hotte.

A. Commandes du ventilateur et de l'éclairage
B. Filtre à graisse
C. Poignée du filtre à graisse
D. Logements des lampes DEL

Commandes de la hotte de cuisinière

A. Bouton d'éclairage marche/arrêt
B. Bouton de vitesse minimale et d'arrêt du ventilateur
C. Bouton de vitesse moyenne du ventilateur
D. Bouton de vitesse maximale du ventilateur

Utilisation de la lampe

Le bouton d'éclairage marche/arrêt contrôle toutes les lampes. Appuyer une fois pour marche et une deuxième fois pour arrêt.

Utilisation du ventilateur

Les boutons vitesse du ventilateur activent le ventilateur et contrôlent la vitesse du ventilateur et le niveau sonore pour un fonctionnement silencieux. On peut modifier la vitesse à tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton de vitesse du ventilateur souhaité.

Appuyer une deuxième fois sur le bouton arrêt ventilateur pour éteindre le ventilateur.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte.

Surfaces externes :

Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux. Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit de nettoyage polyvalent.
■ Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtre à graisse métallique

Les filtres doivent être lavés fréquemment. Placer les filtres métalliques dans un lave-vaisselle ou une solution de détergent chaude.

Laisser sécher le filtre complètement avant de le réinstaller. Éteindre le ventilateur et les lampes. Laisser refroidir la lampe à halogène.

1. Retirer chaque filtre en tirant sur la poignée à ressort, puis en tirant le filtre vers le bas.

A. Poignée à ressort

1. Laver les filtres métalliques selon le besoin au lave-vaisselle ou avec une solution de détergent chaude.
2. Réinstaller le filtre en s'assurant que les poignées à ressort sont orientées vers l'avant. Insérer le filtre à graisse métallique dans la rainure supérieure.
3. Tirer vers le bas la poignée à ressort.
4. Pousser le filtre métallique vers le haut et relâcher la poignée pour l'emboîter.
5. Répéter les étapes 1 à 5 pour l'autre filtre.

Filtres d'installation sans décharge à l'extérieur (recyclage)

Le filtre à charbon n'est pas lavable. Celui-ci devrait durer pendant 6 mois dans des conditions d'utilisation normales.

REMARQUE: En mode de recirculation, utilisez uniquement les kits de conversion suivantes pour réduire les risques d'incendie et de choc:

- Kit de ÿltre à charbon W10272068

- Kit de recirculation W10490330

Remplacement du filtre à charbon :

1. Placer le filtre à charbon sur la grille protégeant le moteur du ventilateur de façon à ce que les encoches du filtre correspondent aux tiges situées sur les côtés de la grille de protection du moteur.

A. Filtre à charbon
B. Tiges
C. Moteur du ventilateur

1. Faire pivoter le filtre à charbon dans le sens horaire pour l'emboîter.
2. Répéter les étapes 1 à 2 pour l'autre filtre.

Remplacement d'une lampe DEL

Interrompre l'alimentation de la hotte; attendre le refroidissement de la lampe DEL. Pour éviter d'endommager ou de réduire la longévité de l'ampoule neuve, ne pas toucher l'ampoule avec les doigts nus. Remplacer l'ampoule en la manipulant avec un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

1. Déconnecter la source de courant électrique.
2. Pousser la plaque de verre vers le haut et la tourner dans le sens antihoraire.

1. Retirer l'ampoule et la remplacer par une ampoule DEL de 120 V, 6,5 W maximum avec culot GU10. La tourner dans le sens horaire pour l'emboîter.
2. Répéter les étapes 2 à 3 pour l'autre ampoule, si nécessaire.
3. Reconnecter la source de courant électrique.

SCHÉMA DE CÂBLAGE

CARACTÉRISTIQUES DU MOTEUR ALIMENTATION 120 V CA FREQUENCE 60 Hz ABSORPTION DE COURANT 240 W Commutateur du bouton-poussoir (4 boutons 3 Vitesses) N BU BL MAR JA COMMUTATEUR DU BOUTON-POUSSOIR POSITIONFONCTION ARRÊT PASS DE CONEXION LAMPE S MARR ON- JAUNE (L-1) VITESSE BASSE MARR ON-BLANC (L-2) VITESSE MOYENNE MARR ON-BLE U (L-3) VITESSE ELEVÉE MARR ON-NOIR (L-4) RESISTANCE DU MOTEUR (0 hms) BLEU-NOIR 28,8 BLEU-GRIS 30,3 BLEU-ROUGE 37,7 BLEU-BLANC 45,1 TEMP. AMBIANTE 23 °C 73,4 °F SEL0135098A DELDEL MA 1 2 3 4 5 6 7 8 9 N J A JA N J A JA N J A JA/VE BRIS N R BL JA MAR JA/VE VE BL N M SEL0135098A

Si vous avez besoin de service

Consulter la de garantie.

Si vous avez besoin de pièces de rechange :

Pour commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien, car elles sont fabriquées selon la même précision que celle utilisée pour fabriquer chaque nouvel appareil.

Pour obtenir des pièces de remplacement spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Aux É.-U.

Téléphoner sans frais au Centre pour l'eXpérience de la clientèle de Whirlpool au : 1-866-698-2538 ou visitez notre site Web www.whirlpool.com.

Nos conseillers peuvent vous aider sur les points suivants :

■Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout aux États-Unis.

■ Caractéristiques et spécifications de notre gamme complète d'appareils ménagers.

■Références aux revendeurs locaux.

■Renseignements sur l'installation.

■Procédures d'utilisation et d'entretien.

■Vente d'accessoires et de pièces de rechange.

■ Assistance spécialisée au client (langue espagnole, malentendants, malvoyants, etc.).

Pour plus d'assistance :

Pour obtenir plus d'aide, écrire à Whirlpool Corporation et soumettre toute question ou tout problème à :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Ne pas oublier d'indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Au Canada

Téléphoner sans frais au Centre pour l'eXpérience de la clientèle canadienne de Whirlpool au : 1 800 807-6777 ou visitez notre site Web www.whirlpool.ca.

Nos conseillers peuvent vous aider sur les points suivants :

■Programmation d'une intervention de dépannage. Les techniciens de service désignés de Whirlpool sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

■ Caractéristiques et spécifications de notre gamme complète d'appareils ménagers.

■Références aux revendeurs Whirlpool locaux.

■Procédures d'utilisation et d'entretien.

■Vente d'accessoires et de pièces de rechange.

■Orientation vers des revendeurs, distributeurs de pièces de rechange et services de réparation locaux.

Pour plus d'assistance :

Pour obtenir plus d'assistance, écrire à Whirlpool Canada LP et soumettre toute question ou tout problème à :

Whirlpool Brand Home Appliances

Ne pas oublier d'indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Accessoires

Ensemble de recyclage

(pour installations sans décharge à l'extérieur uniquement)

Commander la pice numéro W10490330

Filtres à charbon de rechange

(pour installations sans décharge à l'extérieur uniquement)

Commander la pice numéro W10272068

Plaque d'extension arrière pour panneau avant

(pour placard de 30 po x 18 po [76,2 cm x 45,7 cm])

Commander la pice numéro W10490327

Panneau avant

(pour placard de 36 po x 18 po [91,4 cm x 45,7 cm])

Commander la pice numéro W10490310

Remarques
