Power Split 2100 V - Fendeuse Texas - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fendeuse de bûches
Marque	Texas
Modèle	Power Split 2100 V
Moteur	Texas TG725B, 212 cm³
Pression maximale	20 tonnes
Capacité du réservoir hydraulique	14,5 litres
Type d'huile hydraulique	10wt AW32, ASLE H-150 ou ISO32
Nombre de leviers de commande	2 (A et B)
Longueur de bûche recommandée	25 à 61 cm
Diamètre de bûche recommandé	20 à 40 cm
Poids maximal de la bûche	45 kg
Alésage du vérin hydraulique	11,5 cm
Poids net	246 kg
Vitesse de remorquage maximale	30 km/h
Carburant	Essence sans plomb, indice d'octane ≥86
Huile moteur	SAE 30, capacité 0,6 L
Fonction levage bois	Oui, avec barre de levage et chaîne
Dispositif de fixation des bûches	Oui, réglable sur le levier gauche
Position d'utilisation	Verticale uniquement
Entretien courant	Graissage poutre, vérification tuyaux et raccords
Pièces de rechange	Disponibles sur www.texas.dk
Normes de sécurité	CE, EN ISO 12100:2010, EN 609‑1:2017, EN 349:1993+A1:2008
Usage	Extérieur uniquement

FOIRE AUX QUESTIONS - Power Split 2100 V Texas

Quelle quantité d'huile hydraulique faut-il ajouter avant utilisation ?

Ajoutez environ 11 litres d'huile hydraulique jusqu'à la ligne L du réservoir. Utilisez de l'huile 10wt AW32, ASLE H-150 ou ISO32.

Comment ajouter l'huile moteur ?

Le moteur est livré sans huile. Remplissez avec 0,6 L d'huile SAE 30 avant le premier démarrage. Vérifiez le niveau à l'aide de la jauge.

Quelle est la longueur maximale des bûches que la fendeuse peut traiter ?

La fendeuse accepte des bûches d'une longueur comprise entre 25 et 61 cm et d'un diamètre de 20 à 40 cm.

Comment utiliser le levier de commande pour fendre une bûche ?

Actionnez les deux leviers de commande A et B en les poussant vers le bas. Relâchez l'un des leviers pour arrêter la cale. Relevez le levier gauche A pour rétracter la cale.

Que faire si une bûche reste coincée sur la cale ?

Remontez la cale de 5 à 10 cm au-dessus de la plaque de base. Frappez la bûche coincée avec un marteau lourd ou une hache. Retournez-la et refendez-la du côté opposé.

Quelle est la pression hydraulique maximale de la Power Split 2100 V ?

La pression maximale est de 20 tonnes. Ne maintenez pas la pression plus de 30 secondes pour éviter la surchauffe.

Comment remorquer la fendeuse en toute sécurité ?

Fixez la barre de remorquage au véhicule, attachez les chaînes de sécurité, relevez les pieds de support, et ne dépassez pas 30 km/h. Consultez le manuel du véhicule.

Pourquoi le moteur cale-t-il lors du fendage ?

Cela peut venir d'un réglage du ralenti, d'une bûche trop longue ou d'un niveau d'huile moteur insuffisant. Vérifiez aussi les écrous de commande du ralenti.

Où trouver les pièces de rechange pour ce modèle ?

Les pièces de rechange sont disponibles sur www.texas.dk. Contactez votre revendeur avec les numéros de pièce.

Comment entretenir la fendeuse après chaque utilisation ?

Avant chaque utilisation, vérifiez les tuyaux, raccords et vis. Graissez la surface de la poutre. Nettoyez les débris sur les pièces mobiles. Référez-vous au manuel moteur.

MODE D'EMPLOI Power Split 2100 V Texas

FR Manuel d'utilisation d'origine

Power Split 2100 V

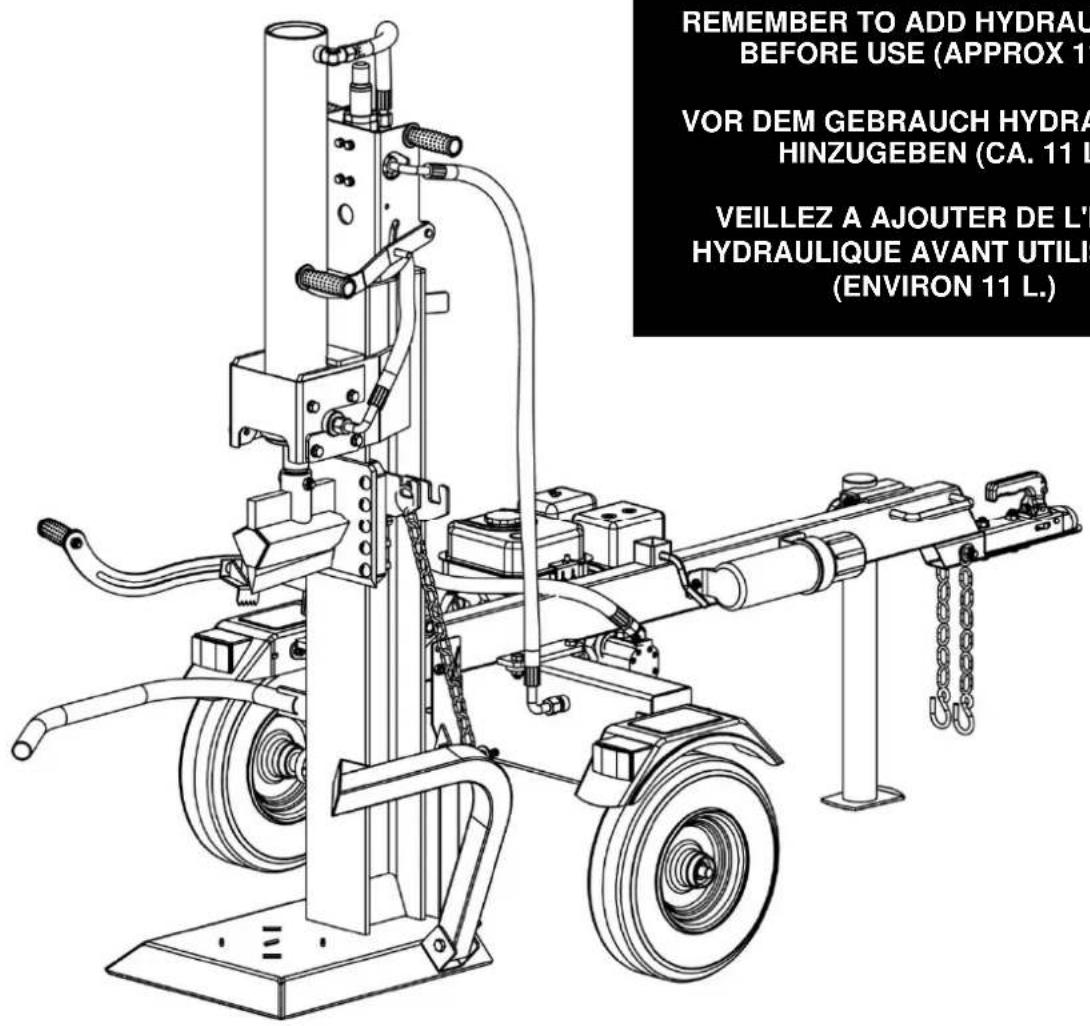

REMEMBER TO ADD HYDRAU BEFORE USE (APPROX 1 VOR DEM GEBRAUCH HYDRA HINZUGEBEN (CA. 11 L. VEILLEZ A AJOUTER DE L' HYDRAULIQUE AVANT UTILI (ENVIRON 11 L.)

HUSK AT PÄFYLDE HYDRAULIK OLIE F∅R START (CA. 11 L.)

REMEMBER TO ADD HYDRAULIC OIL BEFORE USE (APPROX 11 L.)

VOR DEM GEBRAUCH HYDRAULIKÖL HINZUGEBEN (CA. 11 L)

VEILLEZ A AJOUTER DE L'HUILE HYDRAULIQUE AVANT UTILISATION (ENVIRON 11 L.)

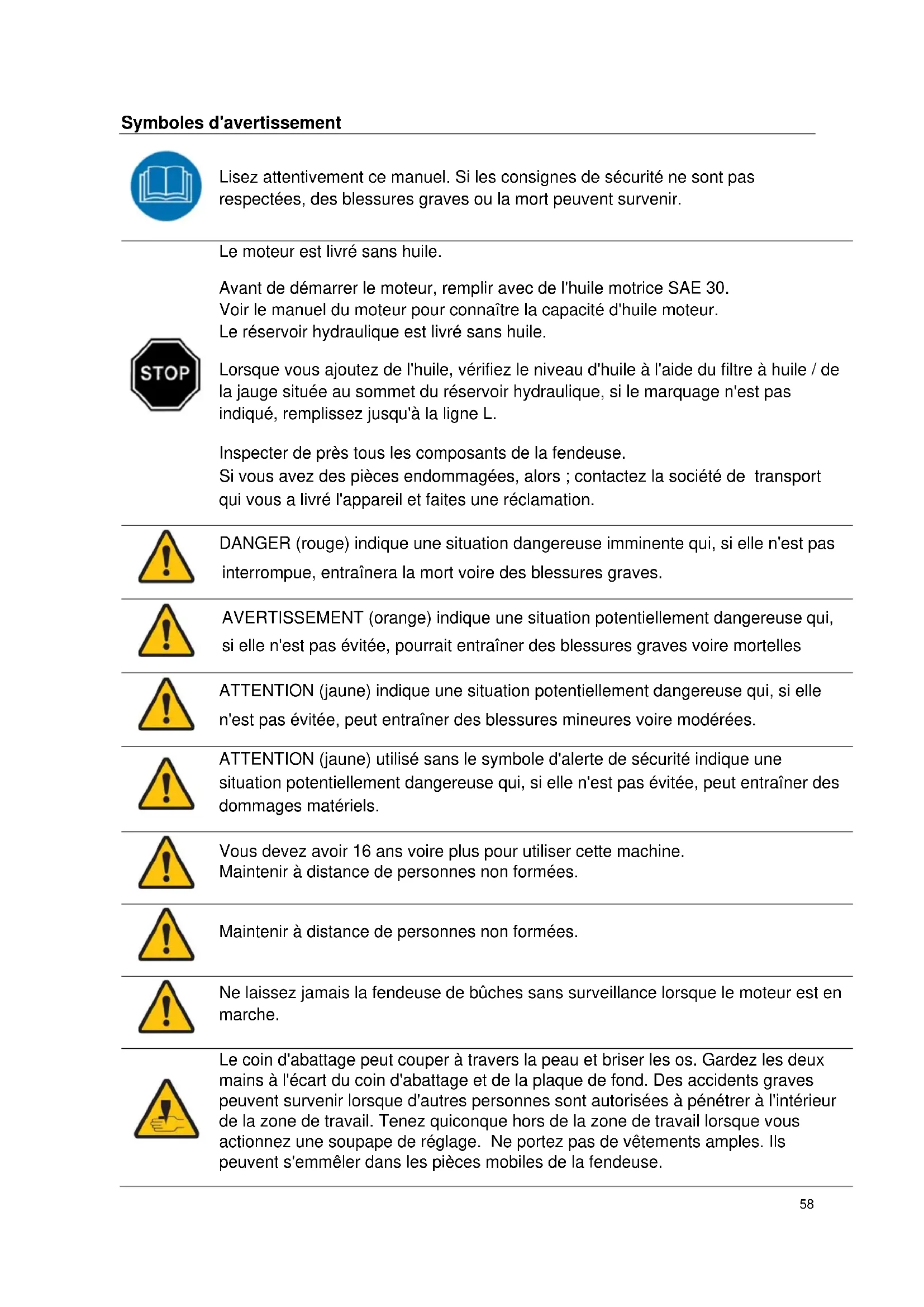

Symboles d'avertissement....58

Identification 61

Assemblage....62

Avertissements importants avant le démarrage....66

Opération....69

Utilisation d'un lève-bois....70

Utilisation de support à bûches....71

Enlèvement du bois coincé....71

Réglage du point d'attelage pour la manette de commande B ....72

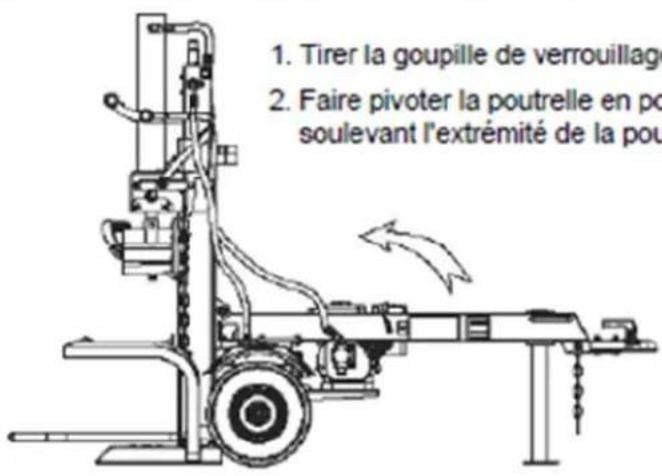

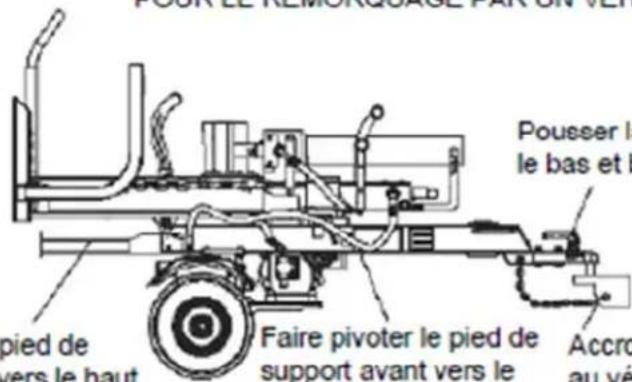

Pour le remorquage par un véhicule....72

Entretien et stockage....74

Dépannage 74

Spécifications 76

EU Certificat de conformité....77

Pièces de rechange

La liste des pièces et les plans détaillés spécifiques à ce produit sont disponibles sur notre site www.texas.dk

Retrouvez les numéros de pièce pour obtenir un service plus rapide.

Pour acheter des pièces de rechange, veuillez contactez votre revendeur.

VEILLEZ A AJOUTER DE L'HUILE HYDRAULIQUE ET DU MOTEUR AVANT UTILISATION

Lisez attentivement ce manuel. Si les consignes de sécurité ne sont pas respectées, des blessures graves ou la mort peuvent survenir.

Le moteur est livré sans huile.

Avant de démarrer le moteur, remplir avec de l'huile motrice SAE 30. Voir le manuel du moteur pour connaître la capacité d'huile moteur. Le réservoir hydraulique est livré sans huile.

Lorsque vous ajoutez de l'huile, vérifiez le niveau d'huile à l'aide du filtre à huile / de la jauge située au sommet du réservoir hydraulique, si le marquage n'est pas indiqué, remplissez jusqu'à la ligne L.

Inspector de près tous les composants de la fendeuse. Si vous avez des pièces endommagées, alors ; contactez la société de transport qui vous a livré l'appareil et faites une réclamation.

DANGER (rouge) indique une situation dangereuse imminente qui, si elle n'est pas interrompue, entraînera la mort voire des blessures graves.

AVERTISSEMENT (orange) indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves voire mortelles

ATTENTION (jaune) indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures voire modérées.

ATTENTION (jaune) utilisé sans le symbole d'alerte de sécurité indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

Vous devez avoir 16 ans voire plus pour utiliser cette machine. Maintenir à distance de personnes non formées.

Maintenir à distance de personnes non formées.

Ne laissez jamais la fendeuse de bûches sans surveillance lorsque le moteur est en marche.

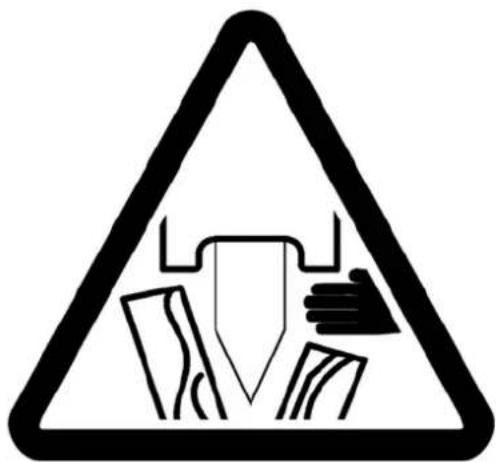

Le coin d'abattage peut couper à travers la peau et briser les os. Gardez les deux mains à l'écart du coin d'abattage et de la plaque de fond. Des accidents graves peuvent survenir lorsque d'autres personnes sont autorisées à pénétrer à l'intérieur de la zone de travail. Tenez quiconque hors de la zone de travail lorsque vous actionnez une soupape de réglage. Ne portez pas de vêtements amples. Ils peuvent s'emmêler dans les pièces mobiles de la fendeuse.

Ne portez jamais de vêtements amples, ils pourraient être pris dans les pièces mobiles de la fendeuse.

Ne faire fonctionner la fendeuse à bûches qu'en plein jour.

Des éclats de bûche peuvent s'envoler pendant le fractionnement. Portez des lunettes de sécurité. Des lésions oculaires graves pourraient se produire.

Le fluide à haute pression peut s'injecter sous la peau et causer des blessures graves, menant jusqu'à l'amputation.

Assurez-vous que tous les raccords sont bien serrés avant d'engager la pression. Interrompez la pression du système avant son entretien.

Ne vérifiez pas à la main s'il y a des fuites. Utilisez plutôt un morceau de carton pour contrôler la présence de fuites.

Si l'injection sous la peau se produit, ayez immédiatement recours à un «traitement chirurgical ».

Si les règles de sécurité de remorquage ne sont pas respectées, des blessures graves ou la mort peuvent intervenir.

Lisez attentivement les mises en garde de sécurité concernant le remorquage dans votre manuel de véhicule de remorquage.

Conduisez en toute sécurité. Soyez conscient de la longueur supplémentaire due à la présence de la fendeuse.

Ne transportez jamais de fret sur la fendeuse.

Conduisez le véhicule après avoir solidement arrimé la fendeuse.

Arrêtez le véhicule avant de laisser la fendeuse sans surveillance.

Choisissez une surface plane pour utiliser la fendeuse.

Bloquez les roues de la fendeuse pour empêcher tout mouvement involontaire.

Ne remorquez jamais et ne faites jamais fonctionner cette fendeuse sous l'influence de l'alcool, de drogues ou de médicaments.

Risques d'incendie et d'explosion.

Des gaz d'échappement chauds en provenance du moteur peuvent provoquer un incendie. L'essence est très inflammable et explosive. Vous pouvez être brûlé ou gravement blessé en manipulant le carburant.

Tenez le pot d'échappement à une distance d'au moins 2,2 mètres d'objets inflammables.

Avant d'ajouter du carburant, arrêtez le moteur et veillez à être éloigné de sources de chaleur, d'étincelles et de flammes. N'ajoutez pas de carburant lorsque le moteur est en marche ou encore chaud. Ne fumez pas à proximité du moteur.

N'ajouter pas de carburant directement dans le moteur à la station-service. La charge statique pourrait enflammer le carburant. Utiliser un réservoir de carburant approuvé pour le transfert de carburant au moteur. Essuyez immédiatement les déversements de carburant.

Ne stockez et ne manipulez le carburant qu'à l'extérieur. Les vapeurs d'essence peuvent s'enflammer si elles s'accumulent dans une enceinte. Une explosion pourrait se produire.

Ne changez pas et ne modifiez pas le système d'échappement. Cela pourrait causer un incendie.

Ne changez pas et ne modifiez pas les réservoirs de carburant ou les conduits de carburant. Cela pourrait causer un incendie.

Avant A chaque utilisation, vérifiez que le réservoir de carburant et les conduits de carburant ne présentent pas de fuites. Toute fuite de carburant représente un risque d'incendie. Réparez toute fuite de carburant avant de démarrer le moteur.

Pendant le remorquage, prenez des précautions pour vous assurer que la machine ne va pas se renverser et provoquer un incendie après une fuite de carburant.

Les fumées toxiques provenant du moteur peuvent vous tuer. Ne pas faire fonctionner l'appareil à l'intérieur, même si la pièce est ventilée. Réservé exclusivement à un usage extérieur.

L'échappement peut causer des brûlures.

Ne pas le toucher.

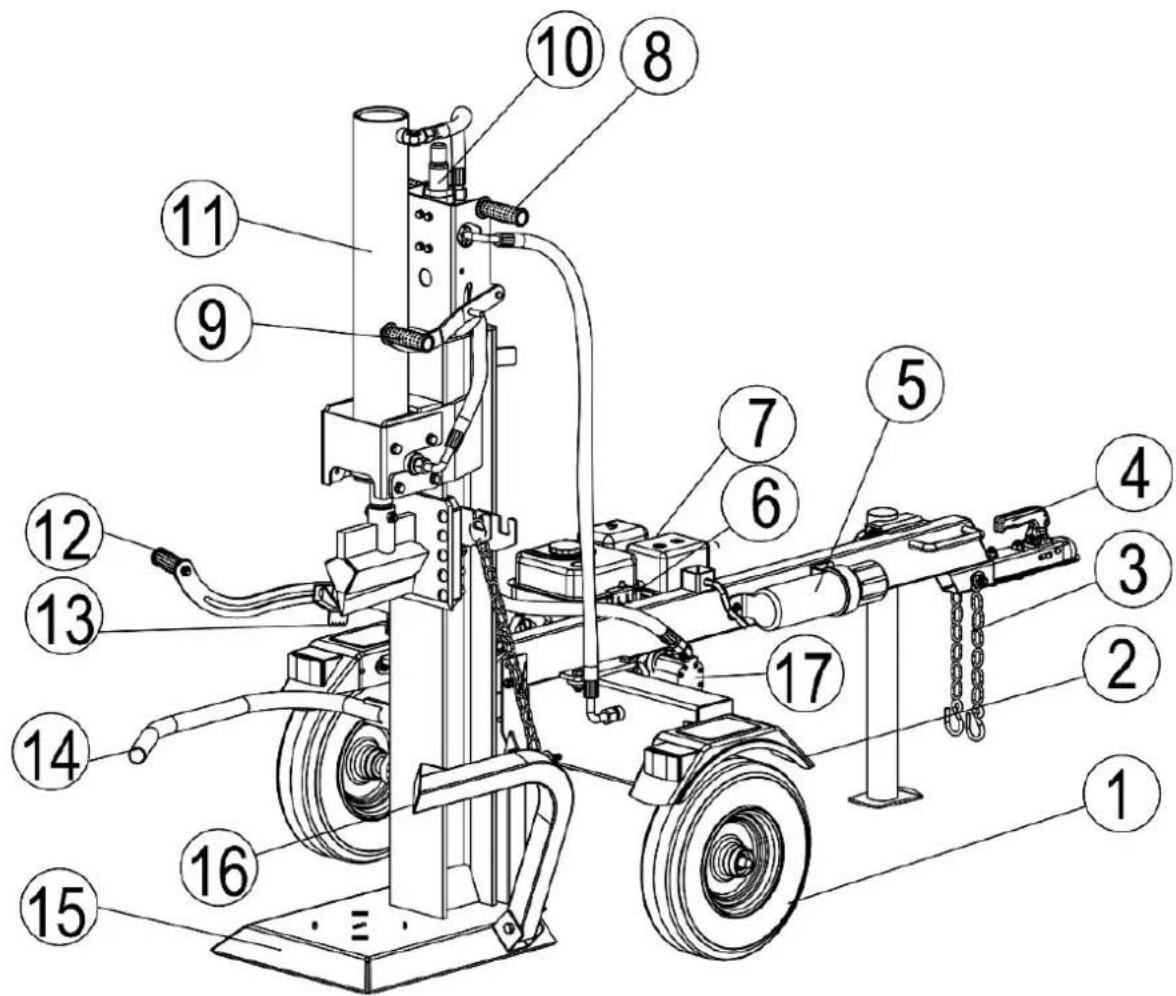

1. Ensemble pneu/roue
2. Garde-boue
3. Chaînes de sécurité
4. Coupleur 50 mm
5. Réservoir manuel
6. Commutateur
7. Moteur
8. Tournez la poignée
9. Levier de commande de la fendeuse A
10. Soupape de commande
11. Cylindre
12. Levier de commande de la fendeuse B
13. Dispositif de fixation des bûches
14. Support de bûche
15. Plateau / Poutrelle
16. Lève-bois
17. Pompe à engrenages

Ouvrez la caisse d'emballage

1. Placez la caisse d'emballage sur une surface plane et stable.
2. Découpez soigneusement les bandes d'expédition et retirez le couvercle de la caisse.
3. Fracture 2 personnes pour soulever l'équipement
4. Rassemblez tout le matériel avant de commencer le montage.

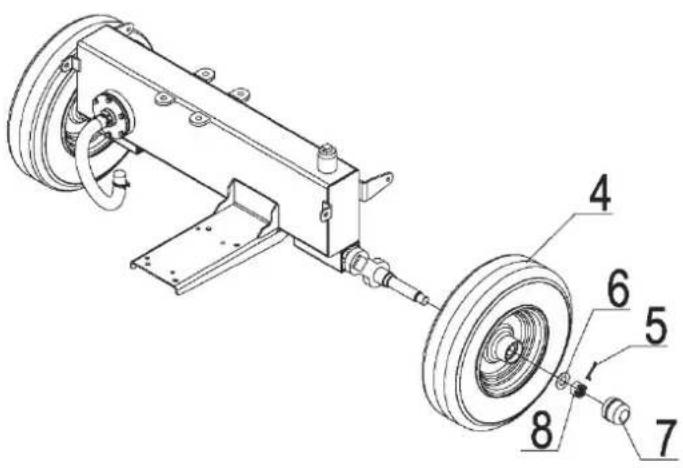

Phase 1 :Assemblage des roues.1. Fixez les roues (n° 4) au support de roue à l'aide d'une rondelle plate ∅20 (n° 6), d'un écrou hexagonal à six pans creux M20 x 1,5 (n° 8) et d'une goupille fendue ∅4 x 36 (n° 5). Installez le capuchon d'essieu (n° 7) à l'extrémité à l'aide d'un marteau en caoutchouc.REMARQUE: Utilisez une bague en plastique noire pour fixer le capuchon d'essieu (n° 7), comme illustré ci-dessous. Mettez la bague noire sur le capuchon d'essieu et utilisez un marteau en caoutchouc/bois pour frapper l'extrémité de la bague en plastique et fixer le capuchon d'essieu sur la roue.

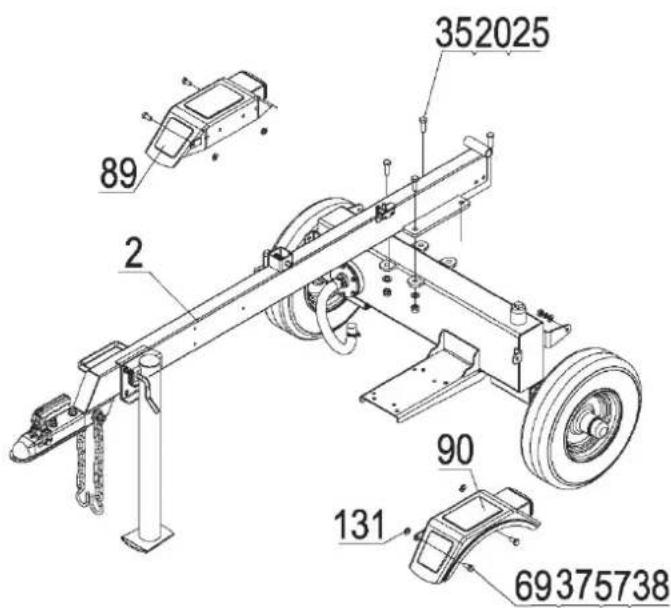

Phase 2:Fixation de la barre de remorquage et du garde-boue1.Fixez la barre de remorquage (n° 2) au réservoir hydraulique à l'aide d'un boulon à tête hexagonale M12 x 35 (n° 35), d'une rondelle plate ∅12 (n° 20) et d'un contre-écrou à tête hexagonale M12 (n° 25).2. Fixez les garde-boue (n° 89 et n° 90) au réservoir hydraulique à l'aide d'un boulon à tête hexagonale M8 x 25 (n° 69), d'une rondelle plate ∅8 (n° 37), d'une rondelle de blocage ∅8 (n° 57) et d'un contre-écrou à tête hexagonale M8 (n° 38). Fixez la rondelle en caoutchouc (n° 131) entre le garde-boue et le réservoir hydraulique.

Fixation du balancier et du réservoir manuel

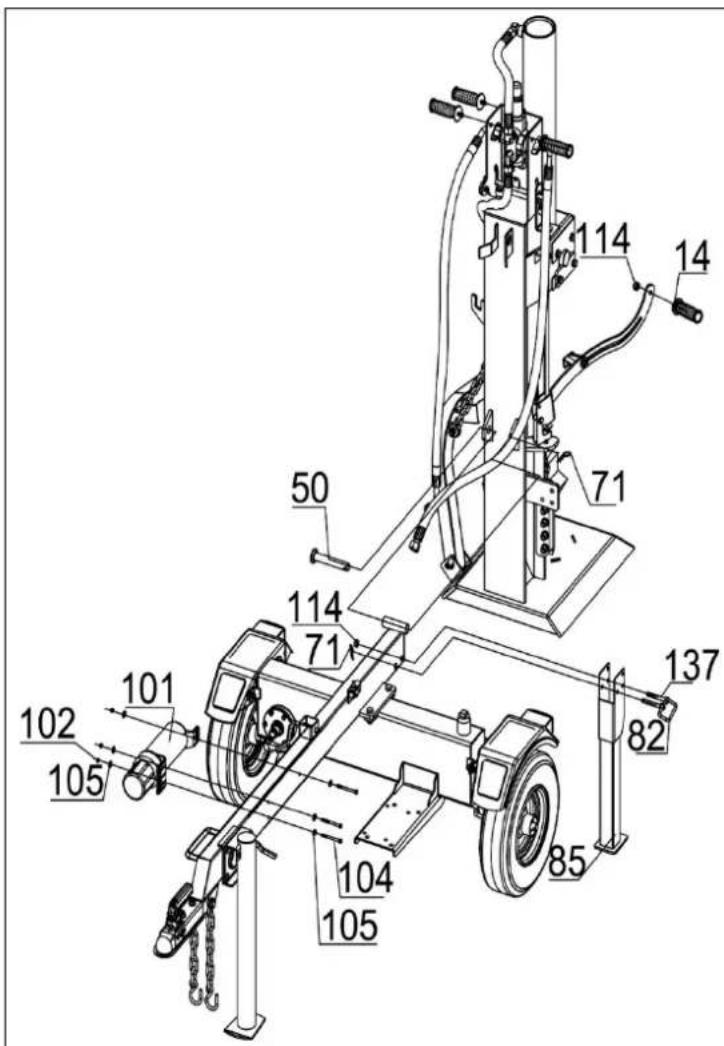

1. Fixez la poutrelle à la barre de remorquage à l'aide des goupilles d'attelage (n° 50) et bêta (n° 71).
2. Fixez le pied de support arrière (n° 85) à la barre de remorquage à l'aide d'un boulon à tête hexagonale M10 x 70 (n° 137) et d'un contre-écrou à tête hexagonale M10 (n° 114). En position debout, fixez la poutrelle à l'aide d'une poignée de traction (n° 82) et d'une goupille bêta (n° 71).
3. Retirez le boulon à tête hexagonale M6 x 65 (n° 104), la grande rondelle plate ∅6 (n° 105) et le contre-écrou en nylon M6 (n° 102) de la barre de remorquage, fixez le réservoir manuel (n° 101) à la barre de remorquage à l'aide des éléments n° 104, n° 105 et n° 102.
4. Fixez deux poignées en plastique (n° 14) à la poignée de commande et deux poignées en plastique (n° 14) à la plaque de montage de la soupape de commande du balancier à l'aide d'un contre-écrou hexagonal M10 (n° 114).

42 39 32 11 385737 58 12 36

Phase 4 :

Fixation du moteur et du tuyau d'huile

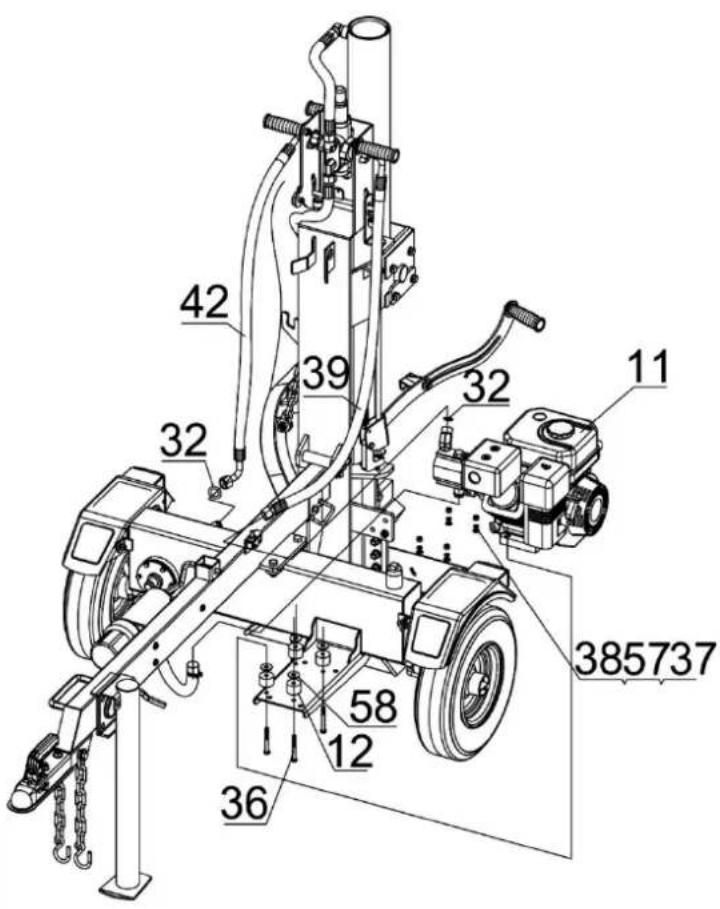

1. Fixez le moteur (n° 11) au support de roue à l'aide d'un bloc en polyuréthane (n° 12) et d'une grande rondelle plate ∅10 (n° 58), d'un boulon à tête hexagonale M8 x 65 (n° 36), d'une rondelle plate ∅8 (n° 37), d'une rondelle de blocage ∅8 (n° 57) et d'un contre-écrou à tête hexagonale M8 (n° 38).
2. Fixez le tuyau d'huile transparent (n° 43) au connecteur d'entrée d'huile de la pompe à engrenages en le positionnant à l'aide d'un collier (n° 44).
3. Fixez le tuyau d'huile haute pression (n° 39) au connecteur de sortie d'huile de la pompe à engrenages, en utilisant un joint torique ∅14x2.5 (n° 32) pour l'étanchéité.
4. Fixez le tuyau hydraulique (n° 42) sur le connecteur du réservoir hydraulique, en utilisant un joint torique ∅16x2.5 (n° 13).

Remarque: Serrez le connecteur du tuyau hydraulique à un couple compris entre 80 et 90 Nm. Réglez le tuyau hydraulique pour qu'il ne soit pas replié et avec le connecteur en position verticale.

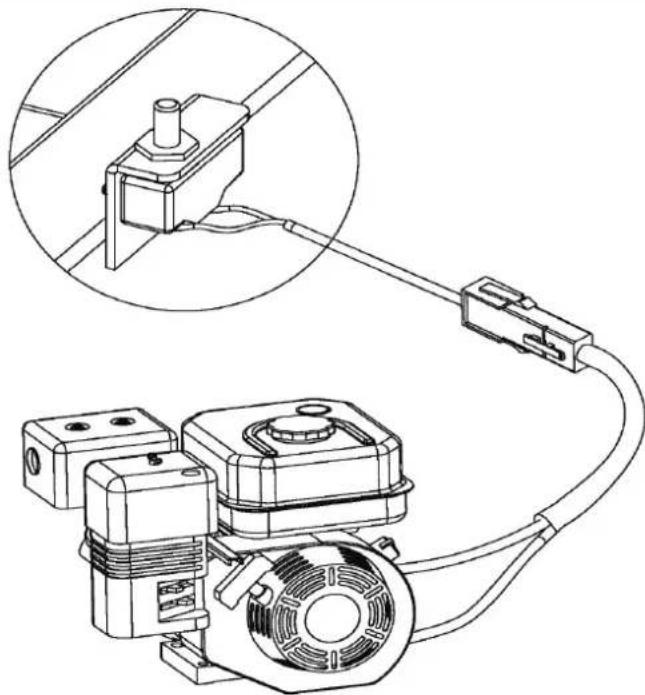

	Phase 5:Disjoncteur1. Connectez les fils du moteur et de l'interrupteur de freinage électrique à l'aide du connecteur rapide.

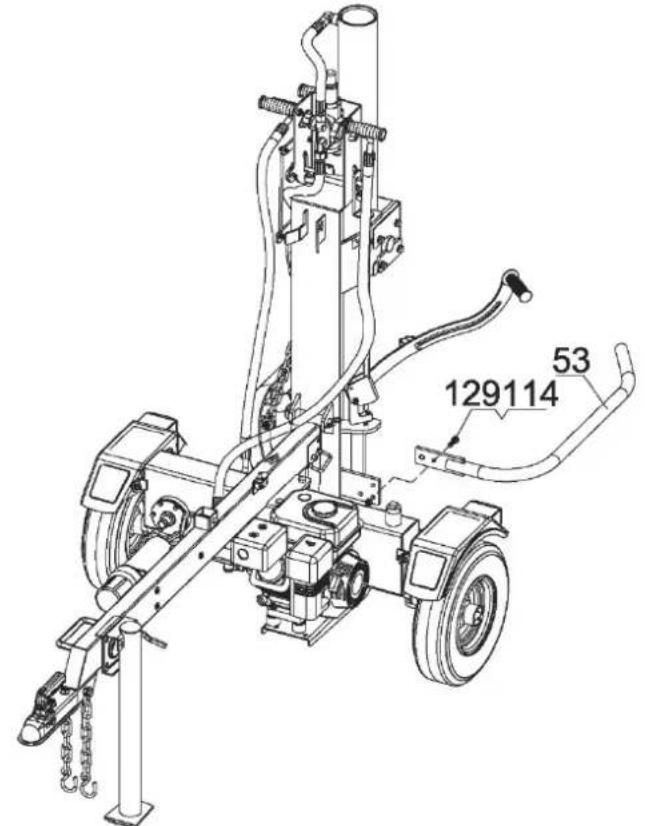

	Phase 6:Fixation du support de bûche1.Fixez le support de bûche (n° 53) à la poutrelle à l'aide d'un boulon à tête hexagonale M10 x 35 (n° 129) et d'un contre-écrou à tête hexagonale M10 (n° 114). La tension est adaptée pour la rotation du support de bûche.
Phase 7 : Ajouter de l'huile moteur (0,6 L SAE30)1. Assurez-vous que la fendeuse de bûches est sur une surface plane.2. Retirez le bouchon / la jauge de remplissage d'huile pour ajouter de l'huile.3. Reportez-vous au manuel du moteur fourni séparément pour connaître la quantité nécessaire d'huile moteur; replacez le bouchon / la jauge de remplissage d'huile.4. Vérifiez le niveau d'huile moteur tous les jours et ajoutez-en si nécessaire.REMARQUE : Pendant la période de rodage, vérifiez souvent le niveau d'huile moteur.

Phase 8 : Ajouter de l'essence au moteur

1. Utilisez uniquement du carburant sans plomb propre, frais et ordinaire, avec un indice d'octane minimum de 86.
2. NE mélangez PAS d'huile avec le carburant.
3. Retirez le bouchon du réservoir et ajoutez lentement l'essence dans le réservoir. NE remplissez PAS trop le réservoir et laissez environ 6 mm d'espace pour l'expansion du carburant.
4. Revissez le bouchon du réservoir et essuyez le carburant éventuellement renversé.

Phase 9 : Ajouter de l'huile hydraulique

1. La fendeuse de bûches doit être placée sur une surface plane et stable avant d'ajouter l'huile hydraulique.
2. Retirez le bouchon du réservoir hydraulique.
3. Ajoutez 11 litres d'huile hydraulique. Le liquide de transmission automatique doit être utilisé pour des températures inférieures à 32 degrés (toutes les unités sont testées et ont un excès d'huile dans le piston).
4. Vérifiez le niveau d'huile hydraulique.
5. Démarrez le moteur et utilisez le levier de commande pour faire avancer et reculer plusieurs fois la cale afin d'éliminer l'air des conduites.
6. Lorsque la cale est rétractée, vérifiez à nouveau le niveau d'huile hydraulique et remplissez-le si nécessaire.

Avertissements importants avant le démarrage

Avant de démarrer ou d'utiliser la fendeuse de bûches, lisez les instructions ci-dessous et toutes les informations de sécurité. Le non-respect de ces instructions peut entraîner des dommages matériels ou des blessures pour l'opérateur ou les personnes se trouvant à proximité. Faites attention aux avertissements de sécurité marqués du symbole:

!

La fendeuse de bûches est uniquement destinée à fendre des bûches de bois, si la taille correspond à celle recommandée indique : Longueur 25-61 cm. Diamètre 20-40 cm
NE transportez JAMAIS de passagers, ne vous asseyez pas ou ne vous tenez pas debout sur la fendeuse de bûches.
Vérifiez le niveau d'huile hydraulique et inspectez visuellement tous les tuyaux et accessoires afin de détecter tout problème éventuel.
⚠️ Inspectez le moteur et assurez-vous que le niveau d'huile moteur est correct.
Avant de remorquer la fendeuse de bûches, les pneus doivent être entièrement gonflés.

⚠ Reportez-vous au manuel du véhicule pour connaître les consignes de sécurité et de remorquage appropriées.

La fendeuse de bûches doit (sauf de la part de l'opérateur) avoir au moins 5 m d'espace libre pour les personnes ou les animaux. Elle doit être placée sur une surface sèche, plane et stable. Ne travaillez pas dans la boue, la glace, les broussailles ou la neige. Lors de l'utilisation de la fendeuse de bûches, la zone de travail doit être maintenue propre à tout moment.

REMARQUE : Des accidents graves peuvent survenir lorsque d'autres personnes sont autorisées à pénétrer dans la zone de travail. Gardez toute personne en dehors de la zone de travail pendant que vous actionnez le levier de commande.

1 Gardez toujours vos pieds éloignés de la plaque de séparation. Les pieds doivent toujours être maintenus dans la zone de travail (WORK ZONE) pendant le travail avec la fendeuse à bois. Ne donnez jamais de coups de pied au bois qui se trouve sur la plaque de fendage, tout en tenant les poignées et le coin descend. Cela peut entraîner des bourrages et des blessures graves. Relâchez toujours les deux poignées avant que les pieds ne quittent la zone de travail.

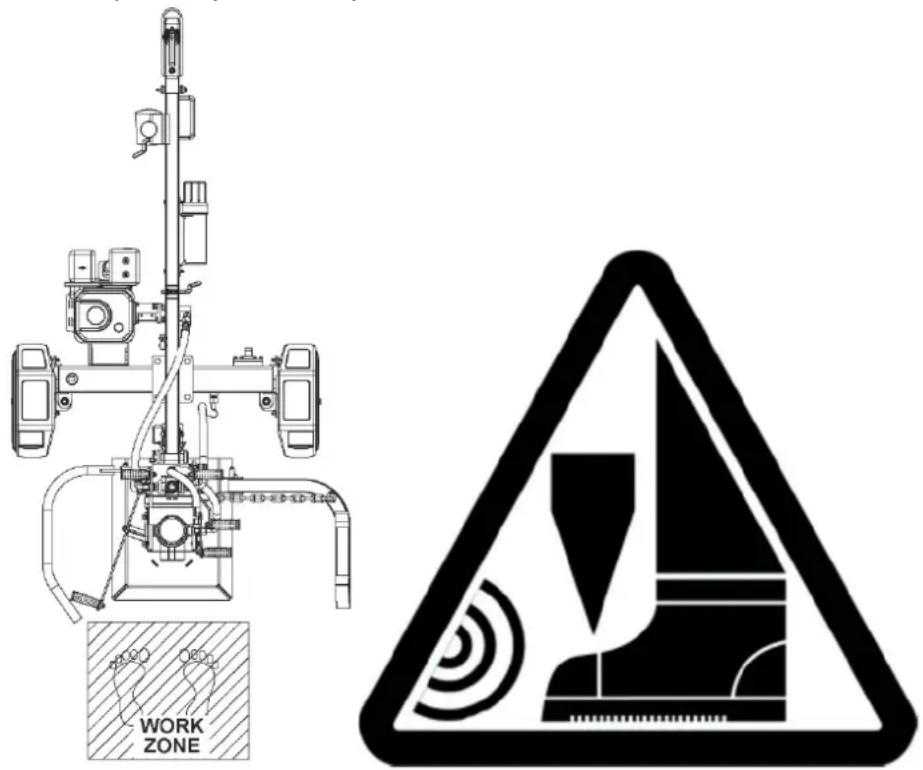

WORK ZONE

Toujours garder la zone de travail propre et exempte de bois fendu et de débris.

Portez toujours un équipement de sécurité, des lunettes de protection, des gants et des bottes de travail lorsque vous utilisez la fendeuse de bûches

L'huile hydraulique doit avoir une température supérieure à 0° C avant de démarrer le moteur. L'huile hydraulique froide peut endommager la pompe hydraulique. Si la température extérieure est inférieure à 0° C, faites chauffer la fendeuse de bûches en éloignant et en rapprochant plusieurs fois la cale avant de fendre du bois.

A Mettez les deux pieds de support en position basse pour empêcher la fendeuse de bûches de bouger pendant le fonctionnement et bloquez les deux pneus.

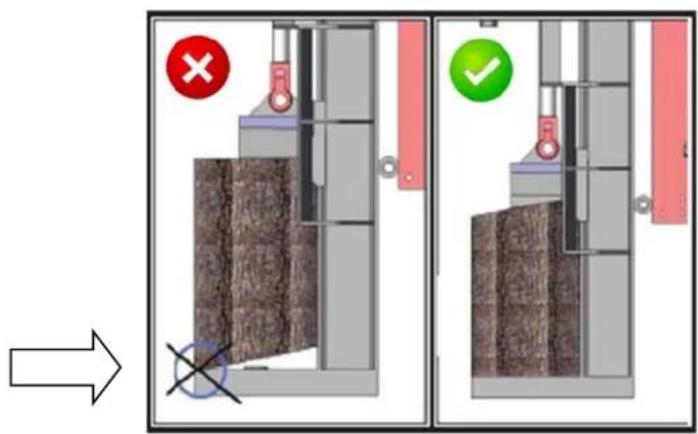

Chargez une bûche sur la poutrelle contre le plateau.

1. Gardez les mains éloignées de toutes les pièces mobiles autour de la tête de cale et du piston. Ceci s'applique également au retour de la cale/piston. Si un morceau de bois est collé sur la cale, il y a un risque qu'il soit tiré vers le haut de sorte que les mains/doigts peuvent être pincés entre le bois et la garde de protection à la position de départ de la cale.

Le bois, contrairement à la plupart des autres matériaux, est très varié et peut se comporter différemment lors du fendage selon le type de bois, l'humidité et s'il présente de nombreux nœuds et branches latérales. La plupart des bois se fendent facilement sans problème. Cependant, dans certains cas, le bois peut être très dur et le fendeur de bois doit accumuler une pression supplémentaire avant que le bois ne se fende. Cela peut signifier que le bois "saute" et se divise avec une pression élevée.

La fendeuse de bûches ne peut être utilisée que par une seule personne!

Suivez la procédure suivante:

1. Vérifiez que le fendeur de bois de chauffage est placé de manière stable sur une surface ferme.

2. Mettez la poutre en position verticale en desserrant et en retirant la goupille de verrouillage et en inclinant soigneusement la plaque de base vers le sol. N'oubliez pas de verrouiller à nouveau la poutre avec la goupille de verrouillage. REMARQUE: La fendeuse à bois ne peut être utilisée qu'en position verticale.

3. Démarrez le moteur (voir les instructions dans les instructions d'utilisation séparées du moteur).

4. Placez un morceau de bois au centre de la plaque de base de la fendeuse à bois.

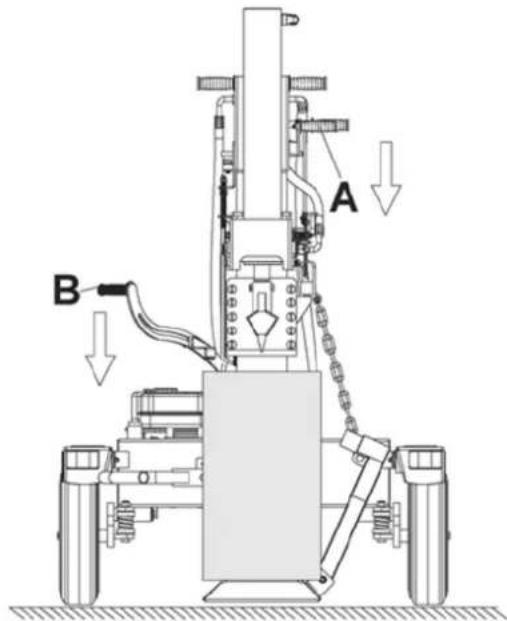

5. Actionnez les leviers de commande A et B avec les deux mains en les appuyant vers le bas. Cela fait descendre le piston avec la cale vers le morceau de bois. Si un ou les deux leviers de commande sont relâchés, la cale s'arrête dans la position où elle se trouve.

1. Laissez le coin descendre jusqu'à ce que le bois se divise en deux parties et relâchez les poignées.

2. Relevez la poignée de commande gauche A, ce qui provoque le retour de la cale.

La fendeuse de bûches peut fournir une pression d'env. 20 tonnes, ce qui est largement suffisant pour fendre la plupart des bois, même du bois stocké depuis longtemps. Dans les rares cas où la machine ne peut pas fendre un morceau de bois très dur, n'appuyez pas sur le vérin pendant plus de 30 secondes, car l'huile hydraulique pourrait surchauffer et endommager le système hydraulique. Dans de tels cas, relâchez le morceau de bois et essayez de le fendre dans une autre position (par exemple, tournez-le de 90°) ou sautez-le.

La fendeuse de bûches est équipée d'une fonction de levage du bois, qui doit être utilisée pour fendre des pièces de bois longues et lourdes. La fonction ne peut pas être utilisée sur des pièces courtes.

Pour utiliser le lève-bois, la chaîne de la barre de levage doit être montée sur le support A. Si vous ne souhaitez pas utiliser la fonction de levage, la chaîne doit être montée sur le support B.

1. Enfoncez la cale jusqu'en bas de manière à ce que la barre de levage repose sur le sol.

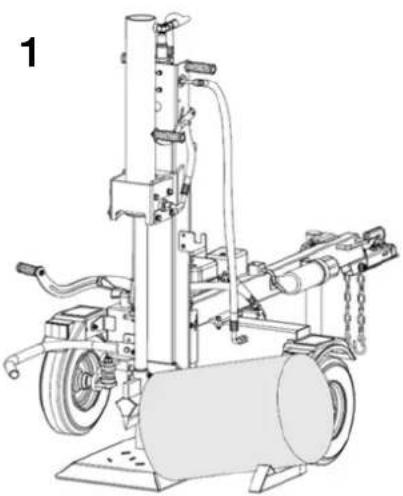

2. Placez un long morceau de bois sur la barre de levage et laissez l'extrémité du bois reposer contre la plateau inférieure (1).
3. Actionner le levier de commande droit (pousser vers le haut) pour que la cale recule. La chaîne qui est attachée à la tête de fendage et à la barre de levage soulève maintenant le morceau de bois sur la plaque de base (2).
4. Fendez le bois en activant les deux leviers de commande (3).

Sur la poignée de commande gauche se trouve un dispositif de fixation des bûches qui peut être maintenu contre le bois. Le dispositif de fixation peut être déplacé le long de la poignée en desserrant le boulon pour s'adapter à n'importe quel morceau de bois à fendre. En plus de maintenir le bois serré, il peut également être utilisé comme contre-support pour le bois serré.

Enlèvement du bois coincé

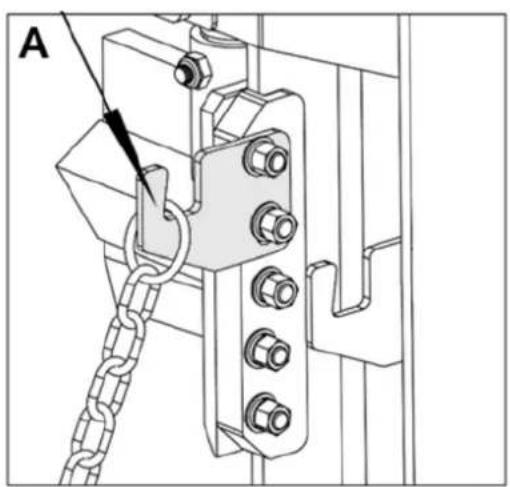

Si un morceau de bois se coince sur la cale, retirez-le comme indiqué ci-dessous

1. Si le bois est fixé de manière lâche autour du cale, le support en bois peut être utilisé pour tenir le comptoir lorsque le bois est tiré vers le haut par le cale.
2. Si le bois est très collé: Déplacez la cale vers le haut de manière à ce que le morceau de bois se trouve à environ 5 à 10 cm au-dessus de la plaque de base et relâchez les poignées.

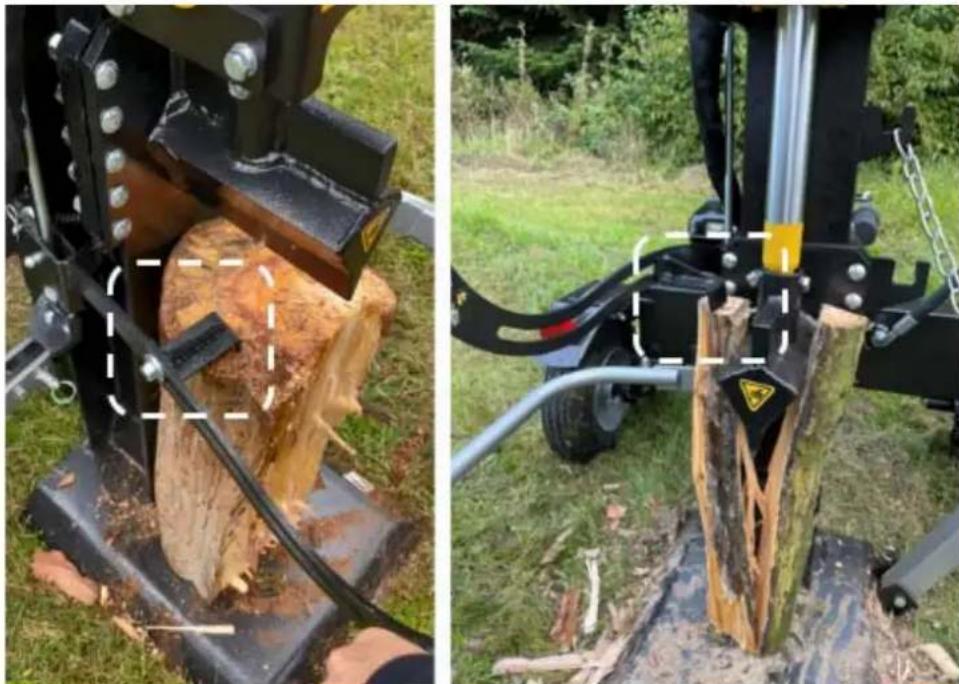

3. Prenez un outil lourd avec un manche, par ex. un gros marteau ou une hache (l'arrière de la tête) ou juste un plus gros morceau de bois, et frappez le bois qui est pincé autour du coin. Assurez-vous de garder une bonne distance avec vos pieds afin qu'ils ne soient pas touchés par l'arbre qui tombe.
4. Retournez le morceau de bois et fendez-le à nouveau du côté opposé jusqu'à ce que le bois soit complètement fendu.

AVERTISSEMENT: Seul l'utilisateur de la fendeuse de bûches doit desserrer un morceau de bois coincé. Les autres personnes ne doivent pas aider car cela peut conduire à des situations dangereuses.

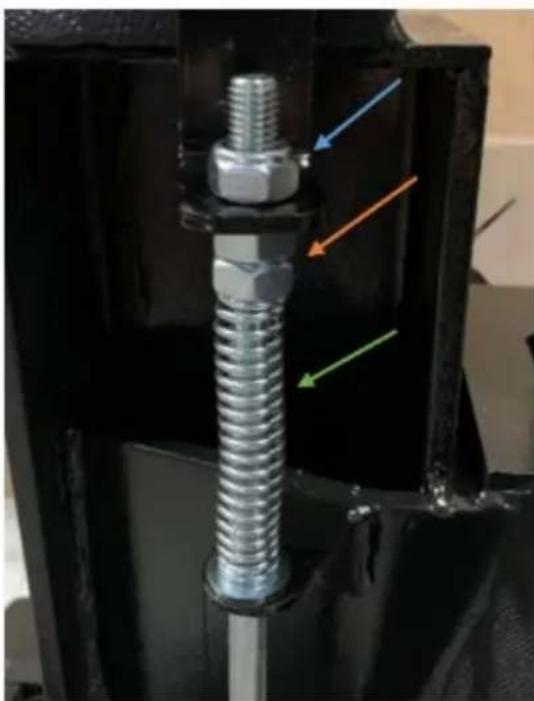

Le point d'attelage de la poignée de commande B (12) peut être réglé de sorte que la poignée n'ait pas à être enfoncée jusqu'à présent pour activer le vérin. Pour régler le point d'accouplement, le ressort (flèche verte 1) doit être enfoncé à l'aide des écrous (flèche orange 2). Commencez par le contre-écrou inférieur, puis l'écrou du milieu. Terminez en tournant l'écrou supérieur (flèche bleue 3) vers le bas.

Pour le remorquage par un véhicule

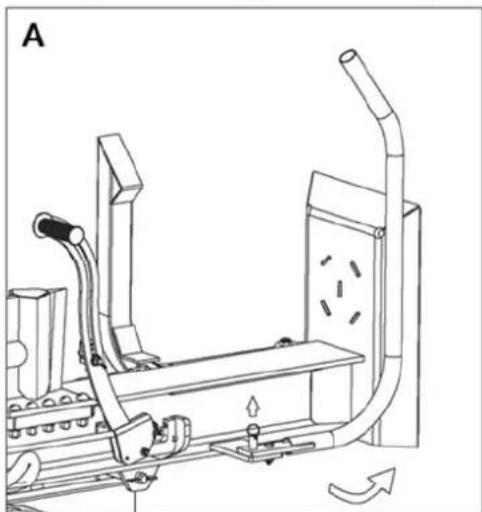

A: Lors du remorquage du véhicule, tirez le support de bûche vers l'arrière dans le sens de la flèche et coincez la goupille à ressort. Coincez la goupille à ressort lors de l'utilisation.

B: Lors du remorquage du véhicule, tirez le support de levage dans la direction de la flèche et coincez la goupille à ressort. Desserrez la goupille à ressort lors de l'utilisation. Il suffit de séparer le support de levage du logement de la goupille.

Remarque : Ne retirez pas le disjoncteur sans autorisation.

FONCTIONNEMENT EN POSITION VERTICALE UNIQUEMENT

1. Tirer la goupille de verrouillage 2. Faire pivoter la poutrelle en po soulevant l'extrémité de la pou

POUR LE REMORQUAGE PAR UN VÉHICULE

POUER LE REMORESAGE PAIN ON Pousser le bas et b pied de vers le haut Faire pivoter le pied de support avant vers le Accro au vé

Pousser la poignée vers le bas et bien serrer
Faire pivoter le pied de support arrière vers le haut
Faire pivoter le pied de support avant vers le haut
Accrocher les chaînes de sécurité au véhicule de remorquage

Avant d'assurer l'entretien, la fendeuse doit être mise en mode entretien.

1. Éteignez le moteur.

2. Déplacez la poignée de soupape de commande en avant et en arrière pour soulager la pression hydraulique.

Après avoir effectué l'entretien, assurez-vous que toutes les protections, les boucliers, et les dispositifs de sécurité sont remis en place. Le fait de ne pas respecter cette consigne peut entraîner des blessures graves.

Reportez-vous au manuel propriétaire du moteur pour l'entretien du moteur.

Quoi Quand Comment
Tubes	A utilisation	chaientrolez les câbles à nus et les fuites.Remplacez tous les tubes usés ou endommagés avant de démarrer le moteur
Raccords hydrauliques	A chaque utilisation	Vérifier qu'il n'y pas de fissures et de fuites.Remplacez toutes les raccords endommagés avant de démarrer le moteur
Vis et boulons A chaque utilisation		Vérifiez les boulons éventuellement desserrés
Poutre	A utilisation	A appliquer de la graisse sur la surface de la poutre
Pièces en mouvement	A chaque utilisation	Enlevez les débris

Dépannage

Problème
La tige de vérin ne bouge pas SOLUTION	A, D, E, H, J
La tige de vérin se déplace lentement lorsqu'elle se déploie ou se rétracte	SOLUTION: A, B, C, H, I, K, L
Le bois n'est pas fendu ou il est fendu très lentement	SOLUTION: A,B,C,F,I,K
Le moteur s'essouffle pendant le fractionnement	SOLUTION: G, L
Le moteur cale en condition de charge faible	SOLUTION: D, E, L, M
Cause Solution
A- Pas assez d'huile à la pompe	Vérifiez le niveau d'huile dans le réservoir
B - Air dans l'huile	Vérifiez le niveau d'huile dans le réservoir
C - Vide excessif dans la pompe Vérifiez	une éventuelle obstruction ou une boucle dans le tube d'admission de la pompe
D -Obstruction des conduits hydrauliques	Rincer et nettoyer le système de la fendeuse hydraulique
E - Soupape de commande bloquée Rincer	et nettoyer le système de la fendeuse hydraulique
F - Faible réponse à l'action de la soupape de commande	Réglez la soupape de commande avec un manomètre
G - Trop forte réponse à l'action de la soupape de commande	Réglez la soupape de commande avec un manomètre
H - Soupape de commande endommagée	Retournez la soupape de commande pour une réparation chez un professionnel agréé
I - Fuites de la valve de régulation interne	Retournez la soupape de commande pour une réparation chez un professionnel agréé
J - Fuite du vérin interne Retournez le vérin pour une réparation chez un professionnel agréé
K - Vérin endommagé à l'intérieur	Retournez le vérin pour une réparation par un professionnel agréé
L - Réglage du moteur impossible	Ajustez les écrous de commande du ralenti
M - Moteur surchargé en mode ralenti	Utilisez une bûche de longueur plus courte (24" ; 60 cm environ, ou moins) pour permettre au moteur d'accélérer avant le contact.
Modèle Power Split 2100 V
Moteur Texas TG725B (212 cc)
Pression maximale 20 tonnes
Capacité hydraulique des fluides 14,5 litres
Type de fluide hydraulique	10wt Aw32, ASLE H-150, ou ISO32
Vitesse de remorquage maximale	30 km/h
Longueur de bûche recommandée	25-61 cm
Diamètre de bûche recommandée 20-40 cm
Poids maximale de buche	45 kilos
Alésage du vérin hydraulique 11,5 cm
Poids net 246 kilos

Le fabricant se réserve le droit d'apporter des améliorations à la conception de l'appareil et de modifier ses spécifications à tout moment, sans aucune obligation de les installer sur les modèles déjà vendus.

Fabrikant • Manufacturer • Tillverkare • Fabricar • Hersteller • Fabricant

Texas Andreas Petersen A/S

Erklærer herved at materiel • Hereby certifies that the following • Undertecknad förklarar på företagets vägnar att • Certifico que a máquina abaixo indicada • Bescheninigt hiermit da die nachfolgenden • Certifie par la présente que les machines décrites ci-dessous

Brændeklover • Logsplitter • Vedklöver • Rachador • Holzspalter • Fendeuse

Power Split 2100 V

Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Är i överensstämmelse med de gällande EU-riktlinjerna • Está em conformidade com as especificações da directiva máquinas e sucessivas • In Übereinstimmung mit den folgende Direktiven • Conforme aux directives suivantes

2006/42/EC

Materiellet er udført i henhold til følgende standarder • Conforms with the following standards • För att kunna garantera överensstämmelse och nationella standarder, är följande standarder harmoniserade • Conforme as normas aplicadas • In Übereinstimmung mit den folgende Standards • Conforme aux directives suivantes

EN ISO 12100:2010, EN 609-1:2017 (except 5.9.5.3 + 5.11), EN 349:1993+A1:2008, EN ISO 14120:2015, EN ISO 13857:2008, EN 3744:2010

Serial numbers: 2103221001 - 2312229999

Texas Andreas Petersen A/S

Knullen 22 • DK-5260 Odense S
