Produkttyp	Holzspalter
Marke	Texas
Modell	Power Split 2100 V
Motor	Texas TG725B, 212 cm³
Maximaler Druck	20 Tonnen
Fassungsvermögen Hydrauliktank	14,5 Liter
Hydrauliköltyp	10wt AW32, ASLE H-150 oder ISO32
Anzahl der Bedienhebel	2 (A und B)
Empfohlene Holzstammlänge	25 bis 61 cm
Empfohlener Holzstammdurchmesser	20 bis 40 cm
Maximales Holzstammgewicht	45 kg
Hydraulikzylinderbohrung	11,5 cm
Nettogewicht	246 kg
Maximale Anhängergeschwindigkeit	30 km/h
Kraftstoff	Bleifreies Benzin, Oktanzahl ≥86
Motoröl	SAE 30, Füllmenge 0,6 L
Holzhebefunktion	Ja, mit Hebebock und Kette
Holzfixierungsvorrichtung	Ja, einstellbar am linken Hebel
Einsatzposition	Nur senkrecht
Regelmäßige Wartung	Schmierung des Trägers, Überprüfung von Schläuchen und Anschlüssen
Ersatzteile	Erhältlich auf www.texas.dk
Sicherheitsnormen	CE, EN ISO 12100:2010, EN 609‑1:2017, EN 349:1993+A1:2008
Verwendung	Nur im Freien

Häufig gestellte Fragen - Power Split 2100 V Texas

Wie viel Hydrauliköl muss vor der Verwendung eingefüllt werden?

Fügen Sie etwa 11 Liter Hydrauliköl bis zur Linie L des Tanks hinzu. Verwenden Sie Öl vom Typ 10wt AW32, ASLE H-150 oder ISO32.

Wie fülle ich Motoröl ein?

Der Motor wird ohne Öl geliefert. Füllen Sie vor dem ersten Start 0,6 L SAE 30 Öl ein. Überprüfen Sie den Füllstand mit dem Messstab.

Welche maximale Länge können die Holzstämme haben, die der Spalter verarbeiten kann?

Der Spalter akzeptiert Holzstämme mit einer Länge zwischen 25 und 61 cm und einem Durchmesser von 20 bis 40 cm.

Wie benutze ich den Bedienhebel zum Spalten eines Holzstammes?

Betätigen Sie beide Bedienhebel A und B, indem Sie sie nach unten drücken. Lassen Sie einen Hebel los, um den Keil zu stoppen. Heben Sie den linken Hebel A an, um den Keil zurückzuziehen.

Was mache ich, wenn ein Holzstamm auf dem Keil stecken bleibt?

Fahren Sie den Keil 5 bis 10 cm über die Grundplatte hinaus. Schlagen Sie auf den festsitzenden Stamm mit einem schweren Hammer oder einer Axt. Drehen Sie ihn um und spalten Sie ihn von der anderen Seite.

Wie hoch ist der maximale Hydraulikdruck des Power Split 2100 V?

Der maximale Druck beträgt 20 Tonnen. Halten Sie den Druck nicht länger als 30 Sekunden, um Überhitzung zu vermeiden.

Wie kann ich den Holzspalter sicher abschleppen?

Befestigen Sie die Anhängerkupplung am Fahrzeug, bringen Sie die Sicherheitsketten an, klappen Sie die Stützfüße hoch und überschreiten Sie nicht 30 km/h. Konsultieren Sie das Fahrzeughandbuch.

Warum geht der Motor während des Spaltens aus?

Dies kann an der Leerlaufeinstellung, einem zu langen Stamm oder zu wenig Motoröl liegen. Überprüfen Sie auch die Leerlaufstellschrauben.

Wo finde ich Ersatzteile für dieses Modell?

Ersatzteile sind auf www.texas.dk erhältlich. Kontaktieren Sie Ihren Händler mit den Teilenummern.

Wie warte ich den Holzspalter nach jedem Gebrauch?

Überprüfen Sie vor jedem Gebrauch die Schläuche, Anschlüsse und Schrauben. Schmieren Sie die Trägeroberfläche. Entfernen Sie Schmutz von beweglichen Teilen. Beachten Sie das Motorhandbuch.

BEDIENUNGSANLEITUNG Power Split 2100 V Texas

DE Original Bedienungsanleitung

Wichtige Warnungen vor dem Start....47

Bedienung ....50

Verwendung von Holzheber 51

Nutzung der Holzfixierung ....52

Entfernung von eingeklemmtem Holz 52

Einstellung des Kupplungspunktes für Steuergriff B. 53

Abschleppen von Holzspaltern mit Fahrzeug 53

Wartung und Lagerung....55

Fehlerbehebung....55

Technische Daten....56

EU-Konformitätserklärung 77

Ersatzteile

Eine Teileliste und eine Explosionszeichnung für dieses Produkt finden Sie auf unserer Webseite www.texas.dk.

Indem Sie die Teilenummern selbst finden, ermöglichen Sie einen schnelleren Service.

Für den Kauf von Ersatzteilen wenden Sie sich bitte an Ihren Händler.

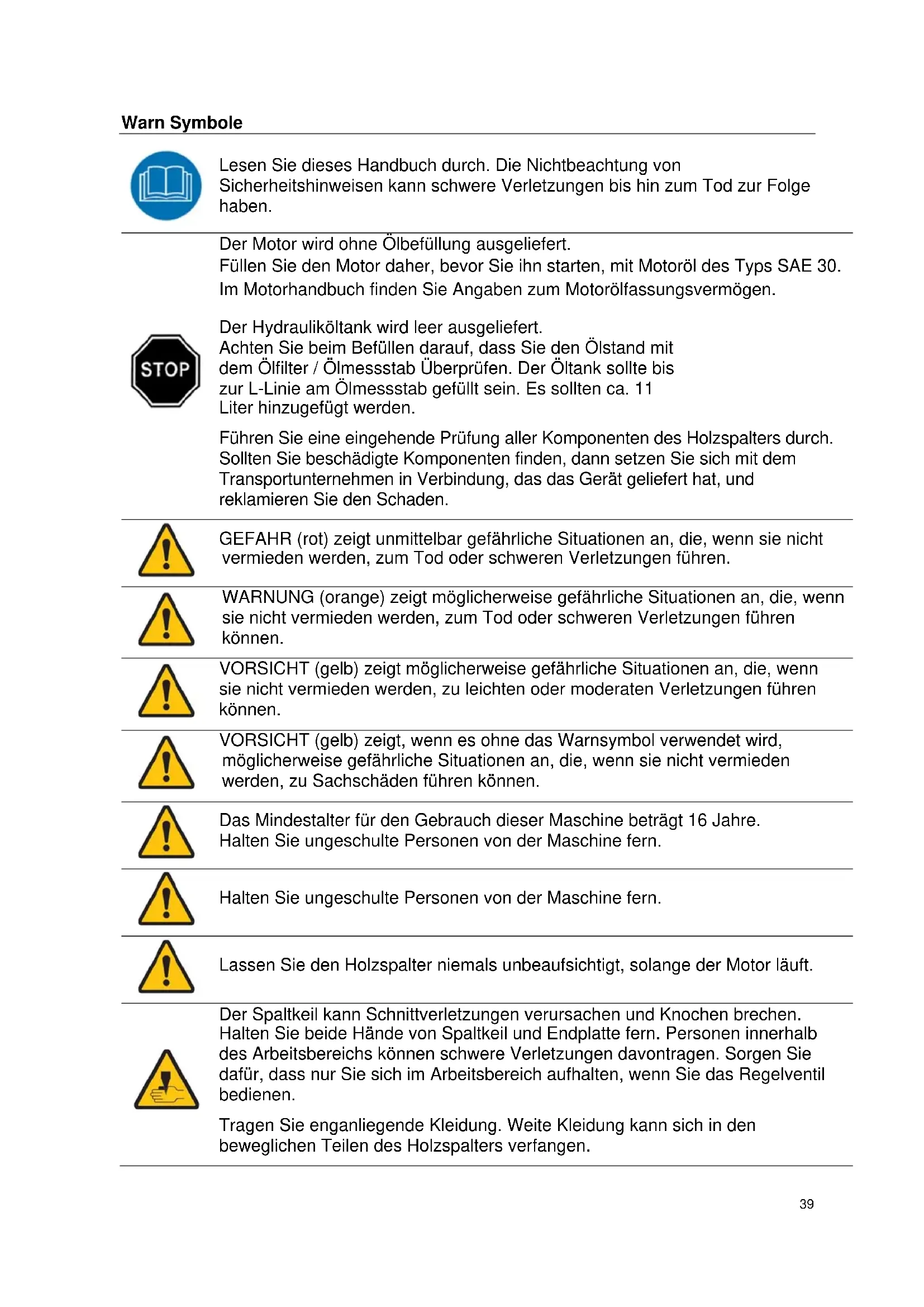

VOR DEM GEBRAUCH HYDRAULIKÖL UND MOTORENÖL HINZUGEBEN

Lesen Sie dieses Handbuch durch. Die Nichtbeachtung von Sicherheitshinweisen kann schwere Verletzungen bis hin zum Tod zur Folge haben.

Der Motor wird ohne Ölbefüllung ausgeliefert. Füllen Sie den Motor daher, bevor Sie ihn starten, mit Motoröl des Typs SAE 30. Im Motorhandbuch finden Sie Angaben zum Motorölfassungsvermögen.

Der Hydrauliköltank wird leer ausgeliefert. Achten Sie beim Befüllen darauf, dass Sie den Ölstand mit dem Ölfilter / Ölmessstab Überprüfen. Der Öltank sollte bis zur L-Linie am Ölmessstab gefüllt sein. Es sollten ca. 11 Liter hinzugefügt werden.

Führen Sie eine eingehende Prüfung aller Komponenten des Holzspalters durch. Sollten Sie beschädigte Komponenten finden, dann setzen Sie sich mit dem Transportunternehmen in Verbindung, das das Gerät geliefert hat, und reklamieren Sie den Schaden.

GEFAHR (rot) zeigt unmittelbar gefährliche Situationen an, die, wenn sie nicht vermieden werden, zum Tod oder schweren Verletzungen führen.

WARNUNG (orange) zeigt möglicherweise gefährliche Situationen an, die, wenn sie nicht vermieden werden, zum Tod oder schweren Verletzungen führen können.

VORSICHT (gelb) zeigt möglicherweise gefährliche Situationen an, die, wenn sie nicht vermieden werden, zu leichten oder moderaten Verletzungen führen können.

VORSICHT (gelb) zeigt, wenn es ohne das Warnsymbol verwendet wird, möglicherweise gefährliche Situationen an, die, wenn sie nicht vermieden werden, zu Sachschäden führen können.

Das Mindestalter für den Gebrauch dieser Maschine beträgt 16 Jahre. Halten Sie ungeschulte Personen von der Maschine fern.

Halten Sie ungeschulte Personen von der Maschine fern.

Lassen Sie den Holzspalter niemals unbeaufsichtigt, solange der Motor läuft.

Der Spaltkeil kann Schnittverletzungen verursachen und Knochen brechen. Halten Sie beide Hände von Spaltkeil und Endplatte fern. Personen innerhalb des Arbeitsbereichs können schwere Verletzungen davontragen. Sorgen Sie dafür, dass nur Sie sich im Arbeitsbereich aufhalten, wenn Sie das Regelventil bedienen.

Tragen Sie enganliegende Kleidung. Weite Kleidung kann sich in den beweglichen Teilen des Holzspalters verfangen.

Tragen Sie niemals weite Kleidung! Diese kann sich in den beweglichen Teilen des Holzspalters verfangen.

Betreiben Sie den Holzspalter nur bei Tageslicht.

Holzstücke können während des Spaltens herausgeschleudert werden. Tragen Sie eine Schutzbrille. Es besteht die Gefahr schwerer Verletzungen für die Augen!

Hochdruckflüssigkeit kann durch die Haut eindringen. Schwere Verletzungen und Amputation können die Folge sein.

Stellen Sie sicher, dass alle Armaturen festsitzen, bevor Sie diese mit Druck beaufschlagen. Lassen Sie vor Wartungsarbeiten den Druck aus dem System ab.

Suchen Sie Undichtigkeiten nicht per Hand. Verwenden Sie für die Lecksuche stattdessen ein Stück Karton.

Sollte es zu einem Eindringen von unter hohem Druck stehender Flüssigkeit unter die Haut kommen, nehmen Sie umgehend ärztliche Hilfe in Anspruch!

Die Nichtbeachtung von Sicherheitshinweisen in Bezug auf das Anhängen an ein Fahrzeug kann schwere Verletzungen bis hin zum Tod zur Folge haben.

Lesen Sie sich die entsprechenden Sicherheitshinweise in der Anleitung des Zugfahrzeugs durch.

Fahren Sie vorsichtig. Beachten Sie insbesondere die größere Länge aufgrund des angehängten Holzspalters.

Transportieren Sie niemals Lasten auf dem Holzspalter.

Achten Sie beim Ziehen des Holzspalters mit einem Fahrzeug darauf, dass dieser fest angekoppelt ist.

Schalten Sie den Motor des Fahrzeugs aus, bevor Sie den Holzspalter unbeaufsichtigt lassen.

Betreiben Sie den Holzspalter nur auf ebenem Untergrund.

Blockieren Sie die Räder des Holzspalters, um ein unbeabsichtigtes Wegrollen zu vermeiden.

Der Holzspalter darf unter Einwirkung von Alkohol, Drogen oder Medikamenten weder bedient noch mit einem Fahrzeug gezogen werden.

Brand- und Explosionsgefahr!

Heiße Motorabgase können Brände verursachen. Benzin ist hochentzündlich und explosiv. Beim Hantieren mit Treibstoff können Sie sich verbrennen oder schwer verletzen.

Der Auspuff muss mindestens 2 Meter von brennbaren Gegenständen entfernt sein.

Bevor Sie Treibstoff zugeben, schalten Sie den Motor aus und sorgen Sie dafür, dass der Treibstoff weder in Kontakt mit Hitze, Funken oder Flammen kommt. Geben Sie Treibstoff nicht hinzu, während der Motor läuft oder noch heiß ist. Das Rauchen in der Nähe des Motors ist untersagt.

Das direkte Befüllen des Motors an der Tankstelle ist untersagt. Es kann zu einer statischen Aufladung und zur Entzündung des Treibstoffs kommen. Verwenden Sie einen sicherheitsgeprüften Treibstoffbehälter, um den Motor mit Benzin zu befüllen. Nehmen Sie verschütteten Treibstoff umgehend auf.

Treibstoffe dürfen nur im Freien gelagert und gehandhabt werden. Benzindämpfe können sich entzünden, wenn sie sich in einem geschlossenen Raum sammeln. Es besteht Explosionsgefahr!

Das Abgassystem darf nicht verändert oder ergänzt werden. Es besteht Brandgefahr!

Fügen Sie keine Treibstofftanks oder -leitungen hinzu. Es besteht Brandgefahr!

Prüfen Sie vor jedem Gebrauch Treibstofftank und -leitungen auf Undichtigkeiten. Jedes Treibstoffleck stellt eine Brandgefahr dar. Beheben Sie alle Undichtigkeiten des Treibstoffsystems, bevor Sie den Motor starten.

Ergreifen Sie für den Transport Maßnahmen, die ein Kippen der Maschine verhindern. Daraus entstehende Undichtigkeiten im Treibstoffsystem stellen eine Brandgefahr dar.

Giftige Dämpfe aus dem Motor sind lebensgefährlich! Betreiben Sie die Maschine nicht in Innenräumen, auch wenn diese belüftet werden. Die Maschine ist nur für die Verwendung im Freien bestimmt.

Am Auspuff besteht Verbrennungsgefahr! Nicht berühren!

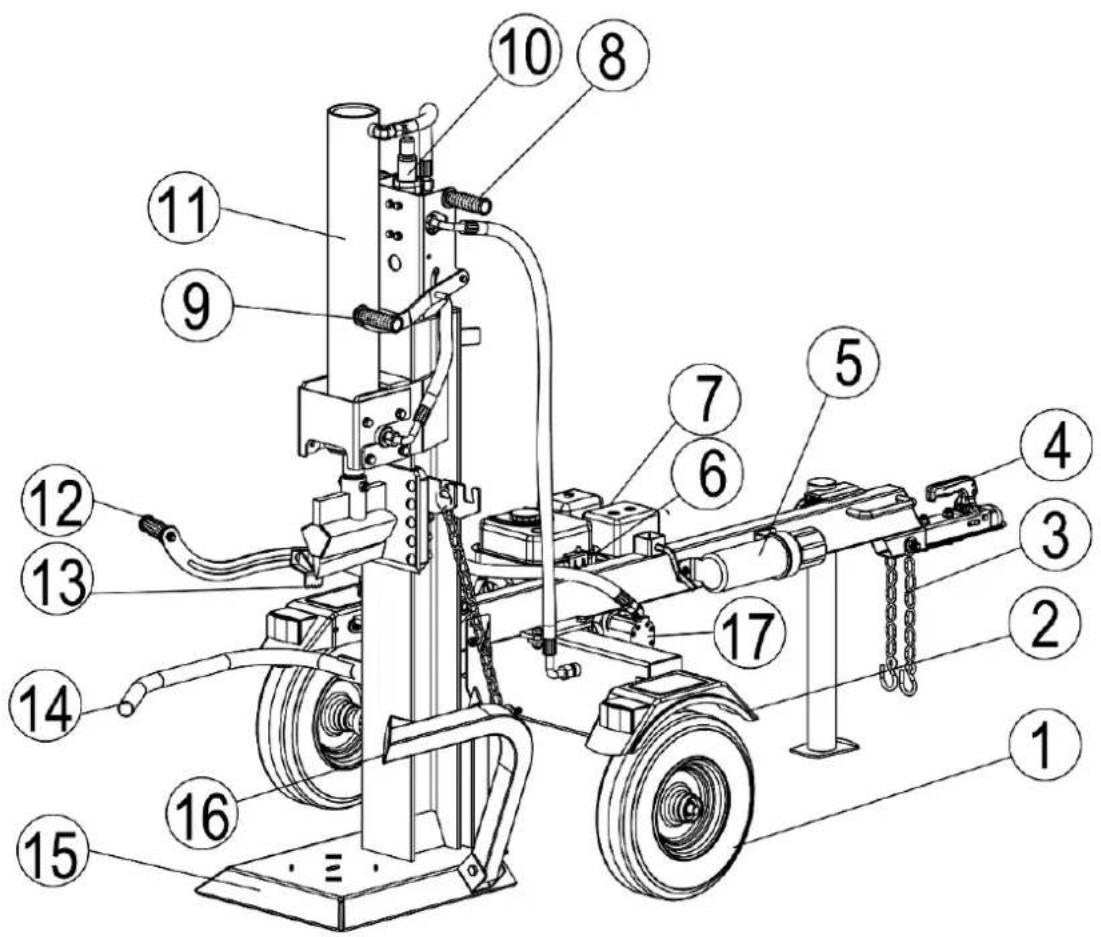

1. Räder
2. Kotflügel
3. Sicherheitsketten
4. Anhängerkupplung
5. Handbuchbehälter
6. Schalter
7. Motor
8. Drehgriff
9. Steuergriff A
10. Regelventil
11. Zylinder
12. Steuergriff B
13. Holz Fixierung
14. Holzhalter
15. Holzheber

16. Zahnradpumpe

17. Spaltplatte / Holzspalter Turm

Öffnen der Transportkiste

1. Setzen Sie die Transportkiste auf einem festen, ebenen Untergrund ab.
2. Schneiden Sie die Bänder vorsichtig durch und entfernen Sie den Deckel der Kiste.
3. Heben Sie zu zweit alle Teile heraus.
4. Sortieren Sie alle Beschlagteile, bevor Sie mit der Montage beginnen.

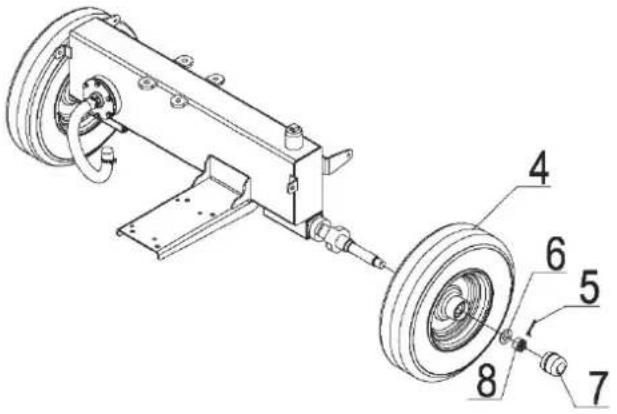

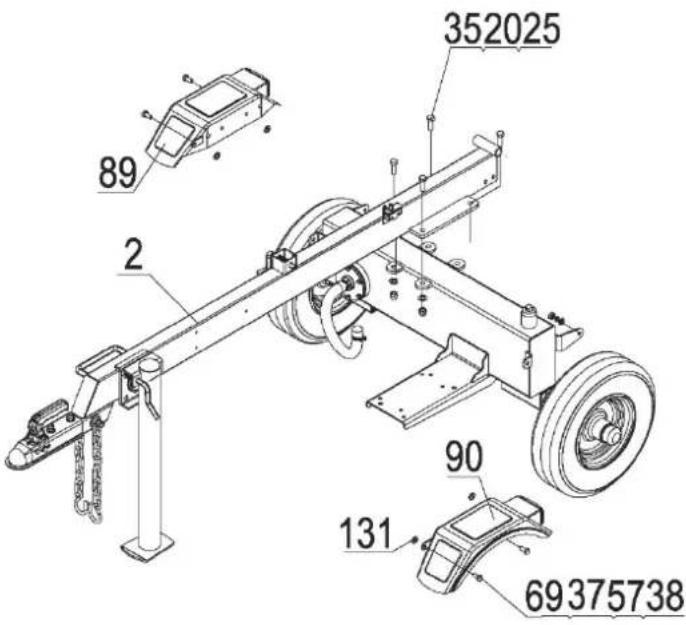

Schritt 1: RadbefestigungBefestigen Sie die Räder mit einer Unterlegscheibe ∅20 (6), Sechskantmutter M20x1,5 (8) und einem Splint ∅4x36 (5) am Radrahmen. Montieren Sie die Achskappe (7) mit einem Gummihammer am Ende.

Schritt 2:

Montage von Koppelstange und Kotflügel1. Befestigen Sie die Koppelstange (2) mit der Sechskantschraube M12x35 (No 35), der Unterlegscheibe ∅12 (Nr. 20) und der Sechskantmutter M12 (Nr. 25) am Hydraulikbehälter.2. Befestigen Sie die Kotflügel (89 & 90) mit der Sechskantschraube M8x25 (69), der Unterlegscheibe ∅8 (37), der Sicherungsscheibe ∅8 (57) und der Sechskantmutter M8 (38) am Hydraulikbehälter. Gummischeibe (131) zwischen Kotflügel und Hydraulikbehälter anbringen.

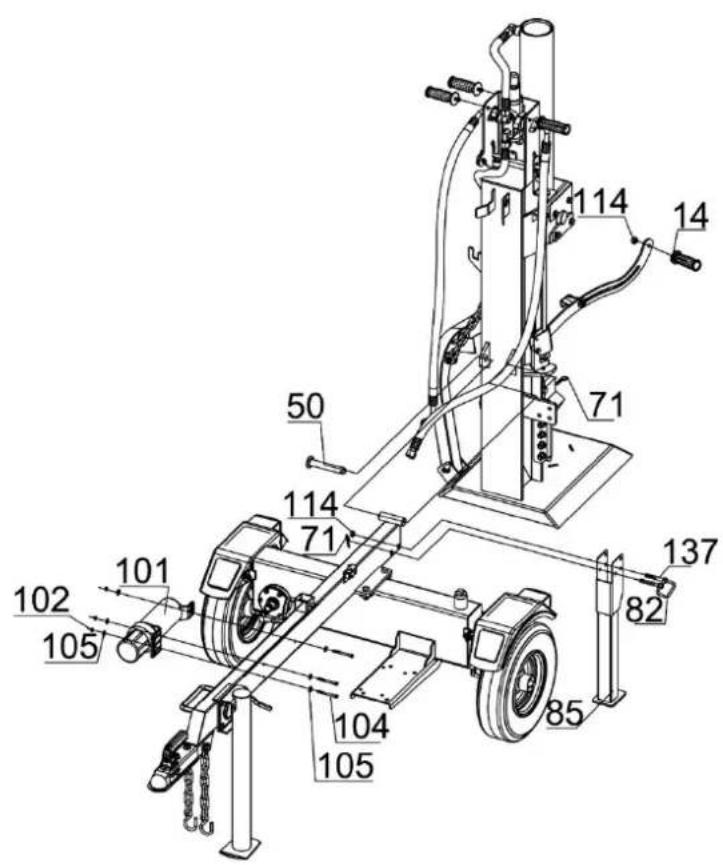

Montieren des Holzspalter Turm und Handbuchbehälter

1. Befestigen Sie den Holzspalter Turm mit dem kupplungsstift (50) und dem R-Stift (71) an der Koppelstange.

2. Befestigen Sie das hintere Stützbein (85) mit der Sechskantschraube M10x70 (137) und der Sechskantmutter M10 (114) an der Koppelstange. Sichern Sie den Holzspalter Turm im Stehen mit einem Ziehgriff (82) und einem R-Stift (71).

3. Entfernen Sie die Sechskantschraube M6x65 (104), die große Unterlegscheibe ∅6 (105) und die Nylon-Kontermutter M6 (102) von der Koppelstange und montieren Sie den Handbuchbehälter (101) mit den Teilen 104, 105 und 102 an der Koppelstange

4. Montieren Sie zwei Kunststoffgriffe (14) an den Lenkgriffen und zwei Kunststoffgriffe (14) an den Steuergriffe mit der Kontermutter M10 (114) befestigen.

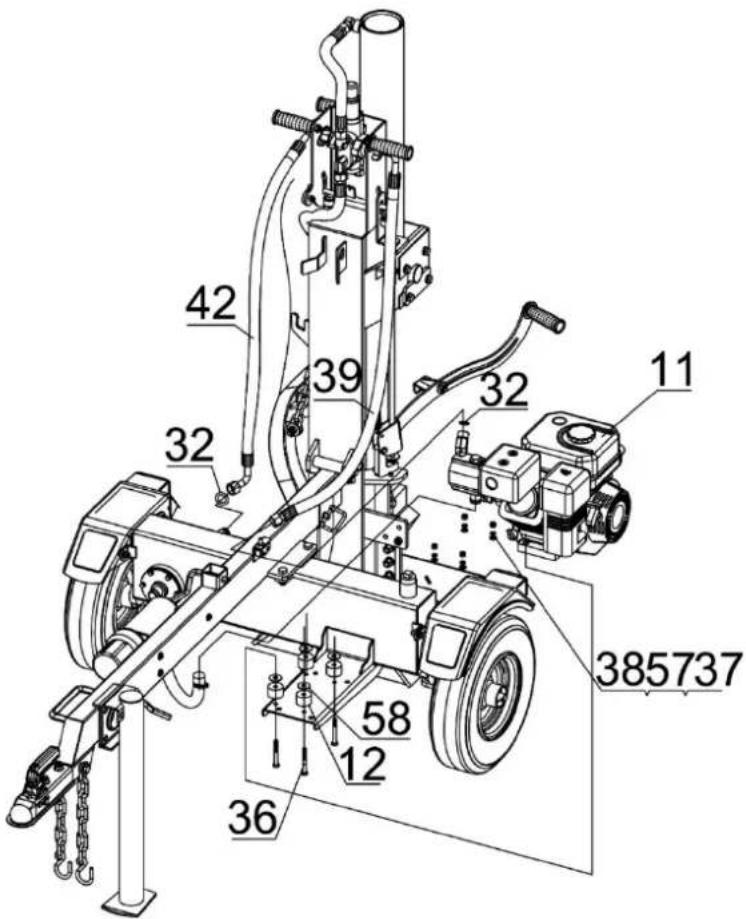

Schritt 4:Montage von Motor und Ölschlauch1.Befestigen Sie den Motor (11) mit dem Polyurethanblock (12) und der großen Unterlegscheibe ∅10 (58), der Sechskantschraube M8x65 (36), der Unterlegscheibe ∅8 (37) der Sicherungsscheibe ∅8 (57), und Sechskantmutter M8 (38).2. Befestigen Sie die durchsichtige Ölschlauch (43) am Oleinlassanschluss der Zahnradpumpe und mit der Klemme (44) positionieren.3. Den Hochdruckölschlauch (39) am Ölauslassanschluss der Zahnradpumpe anbringen und mit dem O-Ring ∅14x2,5 (32) abdichten.4. Den Hydraulikschlauch (42) an den Hydraulikbehälteranschluss anschließen und mit dem O-Ring ∅14x2,5 (32) abdichten.Hinweis: Den Hydraulik-schlauch Verbinder mit einem Drehmoment zwischen 80 und 90 N festziehen. Stellen Sie den Hydraulikschlauch so ein, dass er nicht geknickt ist und der Stecker aufrecht steht.

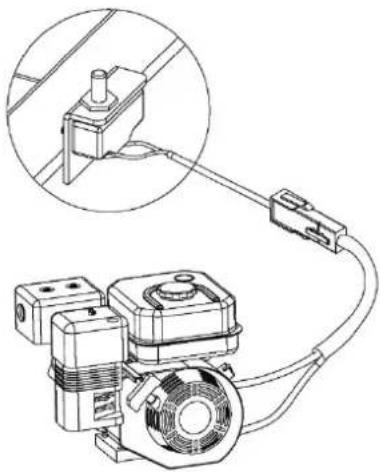

Schritt 5:Installation des elektrischen Bremsschalter1.Bringen Sie die zwei Kunststoffteile vom Motorkabel am elektrischen Bremsschalter zusammen.

129114 53

Schritt 6:

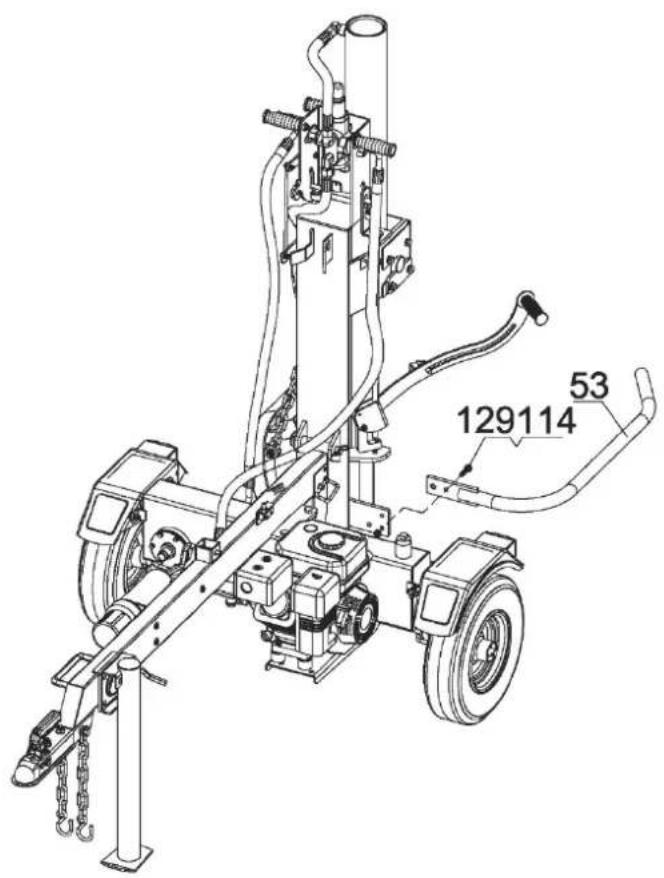

Montage des Holzhalter.

1. Befestigen Sie den Holzhalter (53) mit der Sechskantschraube M10x35 (129) und der Kontermutter M10 (114) am Holzspalter Turm.

Schritt 7:

Motoröl einfüllen (0,6 L SAE30)

1. Stellen Sie sicher, dass sich der Holzspalter auf einer ebenen Fläche befindet.
2. Entfernen Sie den Öleinfülldeckel / Ölmessstab, um Öl nachzufüllen.
3. Den erforderlichen Motorölstand finden Sie im separaten Motorhandbuch.
4. Täglich den Motorölstand prüfen und bei Bedarf nachfüllen.

Hinweis:

Während der ersten Betriebszeit des Motors überprüfen Sie oft den Ölstand.

Schritt 8:

Kraftstoff einfüllen

1. Verwenden Sie nur sauberen, frischen und bleifreien E5 Kraftstoff (Oktanzahl 98/100
2. Mischen Sie kein Öl mit Kraftstoff
3. Entfernen Sie den Tankdeckel und füllen Sie langsam Kraftstoff in den Tank. NICHT überfüllen.
4. Befestigen Sie wieder den Tankdeckel und wischen Sie verschütteten Kraftstoff ab.

Schritt 9:

Hydrauliköl einfüllen

1. Der Holzspalter muss vor dem Einfüllen des Hydrauliköls auf einer ebenen Fläche stehen.
2. Entfernen Sie den Öldeckel vom Hydraulikbehälter.
3. 11 Liter Hydrauliköl hinzufügen. Bei Betriebstemperaturen unter 32 Grad muss Automatikgetriebeöl verwendet werden (alle Holzspalter sind geprüft und haben überschüssiges Öl im Rahmen).
4. Überprüfen Sie den Hydraulikölstand.
5. Den Motor starten und mit dem Steuerhebel den Keil mehrmals aus- und einfahren, um die Luft aus den Leitungen zu entfernen.
6. Bei eingefahrenem Keil Hydraulikölstand erneut prüfen und ggf. nachfüllen

Wichtige Warnungen vor dem Start

Der Holzspalter ist ein Werkzeug, das bei falscher Anwendung schwere Unfälle verursachen kann. Es ist daher wichtig, dass Sie vor der Verwendung des Werkzeugs die Bedienungsanleitung lesen und verstehen, insbesondere die mit dem Symbol gekennzeichneten Sicherheitshinweise:

Der Holzspalter ist nur zum Spalten von Holzstämmen bestimmt, wenn die Größe den empfohlenen Angaben entspricht: Länge 25-61 cm. Durchmesser 20-40 cm
Zu KEINER ZEIT dürfen Personen auf dem Holzspalter sitzen oder stehen
Überprüfen Sie immer den Hydraulikölstand und überprüfen Sie alle Schläuche und Teile auf Defekte.
⚠️ Den Motor prüfen und sicherstellen, dass der Motorölstand korrekt ist.
A Bevor der Holzspalter verwendet oder gezogen werden kann, müssen die Reifen vollständig aufgepumpt sein und den richtigen Reifendruck haben.
Lesen Sie die Bedienungsanleitung des Fahrzeugs, um die richtigen Sicherheitshinweise zu erhalten bevor Sie den Holzspalter Abschleppen
Der Holzspalter muss (außer vom Bediener) mindestens 5 m Abstand zu Menschen oder Tieren haben. Der Holzspalter muss auf einem trockenen und ebenen boden stehen. Arbeiten Sie nicht mit der Maschine auf Schlamm, Eis oder Schnee. Beim Holzspalten muss die Arbeitszone immer eingehalten werden.
HINWEIS: Schwere Unfälle können auftreten, wenn sich andere Personen im zulässigen Arbeitsbereich aufhalten. Halten Sie deshalb alle anderen Personen vom Arbeitsbereich fern, während Sie den Holzspalter verwenden.

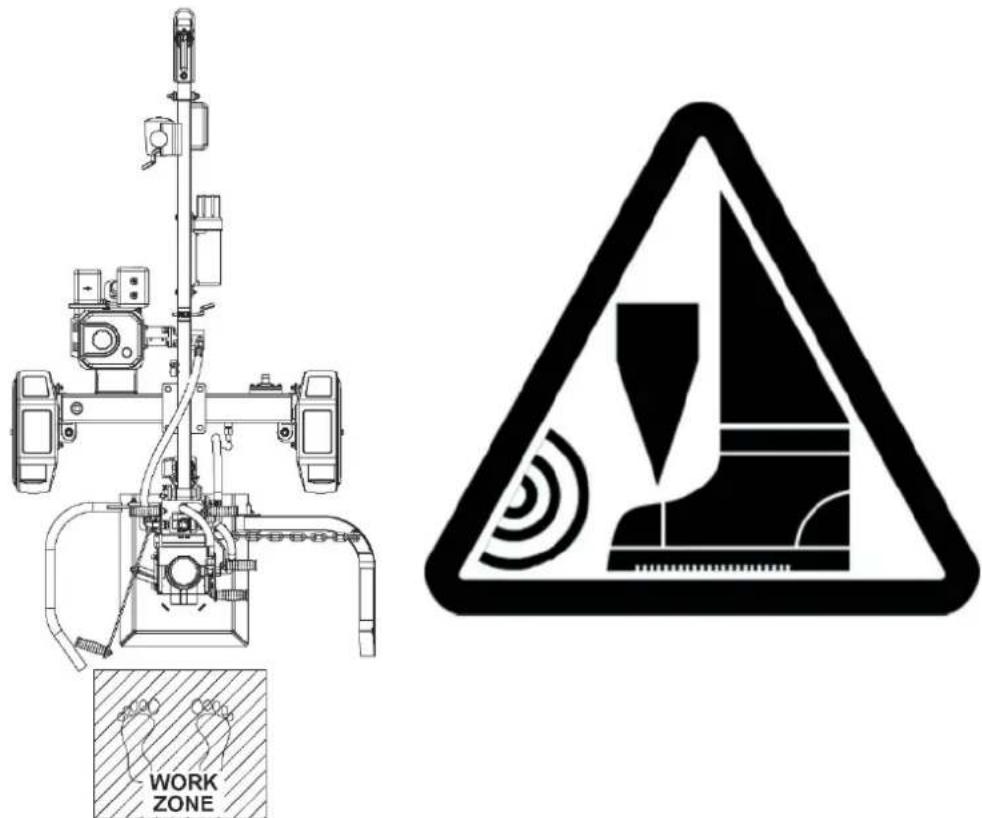

Halten Sie Ihre Füße immer von der Spaltplatte fern. Die Füße müssen beim Arbeiten mit dem Holzspalter immer innerhalb der Arbeitszone (WORK ZONE) bleiben. Treten Sie niemals auf Holz, das auf der Spaltplatte steht, während Sie die Griffe festhalten und der Keil nach unten läuft. Dies kann zu Stau und schweren Verletzungen führen. Lassen Sie immer beide Griffe los, bevor die Füße den Arbeitsbereich verlassen.

WORK ZONE

1. Halten Sie den Arbeitsbereich immer sauber und frei von gespaltenem Holz und Schmutz

2. Tragen Sie immer Schutzausrüstung, Augenschutz, Handschuhe und Arbeitsstiefel, wenn Sie den Holzspalter bedienen.

Das Hydrauliköl muss vor dem Starten des Motors über 0°C warm sein. Kaltes Hydrauliköl kann die Hydraulikpumpe beschädigen. Wenn die Außentemperatur unter 0°C liegt, erwärmen Sie zuerst den Holzspalter, indem Sie den Keil mehrmals drücken und zurückschieben, bevor Sie Holz spalten.

1. Stellen Sie beide Stützbeine in die untere Position und blockieren Sie beide Räder, um zu verhindern, dass sich der Holzspalter während des Gebrauchs bewegt.

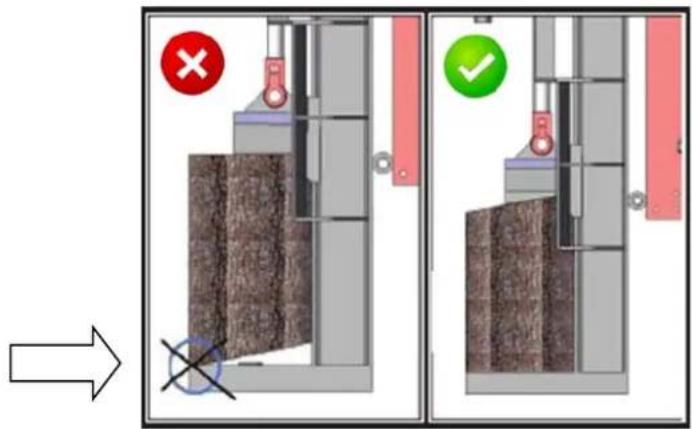

So spalten Sie Holz mit schiefer Oberfläche am besten:

1. Halten Sie die Hände von allen beweglichen Teilen im Bereich des Keilkopfes und des Kolbens fern. Dies gilt auch beim Rücklauf des Keils/Kolbens. Wenn ein Holzstück auf dem Keil klemmt, besteht die Gefahr, dass es hochgezogen wird, so dass Hände / Finger zwischen Holz und Schutzhaube an der Ausgangsposition des Keils eingeklemmt werden können.

4 Holz ist im Gegensatz zu den meisten anderen Materialien sehr vielfältig und kann sich beim Spalten je nach Holzart, Feuchtigkeit und ob es viele Äste und Seitenäste hat, unterschiedlich verhalten. Die meisten Hölzer lassen sich problemlos spalten. In einigen Fällen kann das Holz jedoch sehr hart sein und der Holzspalter muss zusätzlichen Druck aufbauen, bevor das Holz spaltet. Dies kann dazu führen, dass das Holz mit hohem Druck "springt" und sich teilt. Das gleiche kann gelten, wenn der Baum viele Äste hat.

Hinweis: Der Holzspalter darf nur von einer Person benutzt werden!

Gehen Sie wie folgt vor!

1. Prüfen Sie, ob der Holzspalter stabil auf einem festen Untergrund steht.

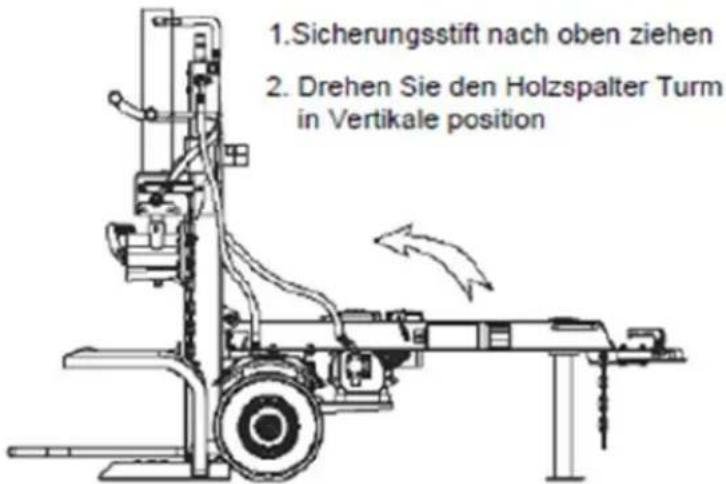

2. Bringen Sie den Holzspalter Turm in eine senkrechte Position, indem Sie den Sicherungsstift lösen und entfernen und die Grundplatte vorsichtig zum Boden kippen. Denken Sie daran, den Balken wieder mit dem Sicherungsstift zu verriegeln. HINWEIS: Der Holzspalter kann nur in vertikaler Position verwendet werden.
3. Motor starten (siehe Hinweise in separater Motor-Betriebsanleitung).
4. Legen Sie ein Stück Holz in die Mitte der Grundplatte des Holzspalters.

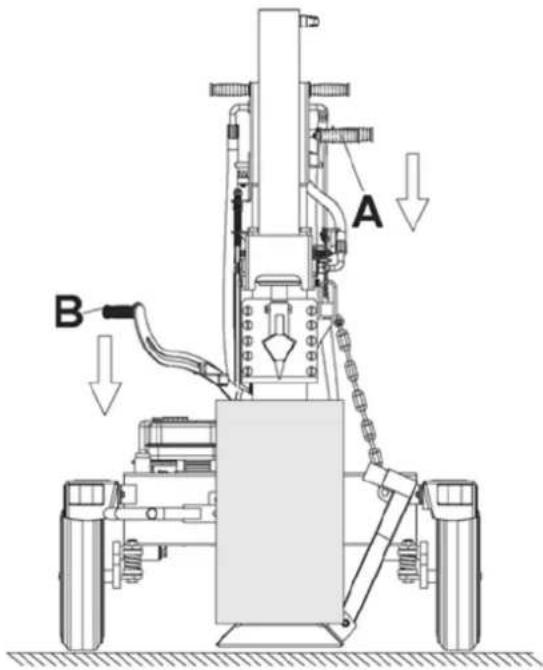

5. Betätigen Sie die Steuergriff A und B mit beiden Händen, indem Sie sie nach unten drücken. Dadurch läuft der Kolben mit dem Keil nach unten auf das Holzstück zu. Wird einer oder beide Steuerhebel losgelassen, stoppt der Keil in der Position, in der er sich befindet.

1. Lassen Sie den Keil nach unten laufen, bis sich das Holz in zwei Teile teilt und lassen Sie die Griffe los.

2. Drücken Sie den rechten Steuergriff A nach oben, wodurch der Keil zurückkehrt.

3. er Holzspalter kann einen Druck von ca. 20 Tonnen, was mehr als genug ist, um das meiste Holz zu spalten, sogar Holz, das lange Zeit gelagert wurde. In den seltenen Fällen, in denen die Maschine ein sehr hartes Holzstück nicht spalten kann, drücken Sie den Zylinder nicht länger als 30 Sekunden, da sonst das Hydrauliköl überhitzen und das Hydrauliksystem beschädigen kann. Lassen Sie in solchen Fällen das Brennholzstück los und versuchen Sie, es an einer anderen Stelle zu spalten (z. B. um 90° drehen) oder überspringen Sie es.

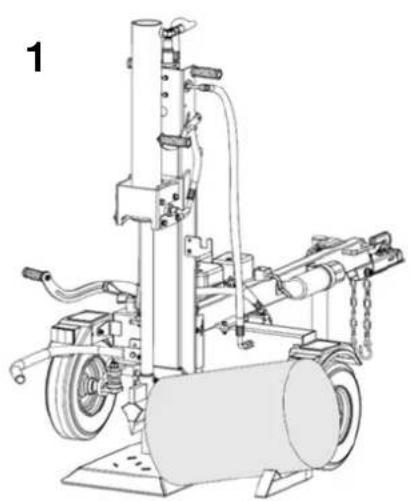

Der Holzspalter ist mit einer Holzhebefunktion ausgestattet, die beim Spalten langer und schwerer Holzstücke verwendet werden sollte. Bei kurzen Stücken kann die Funktion nicht verwendet werden.

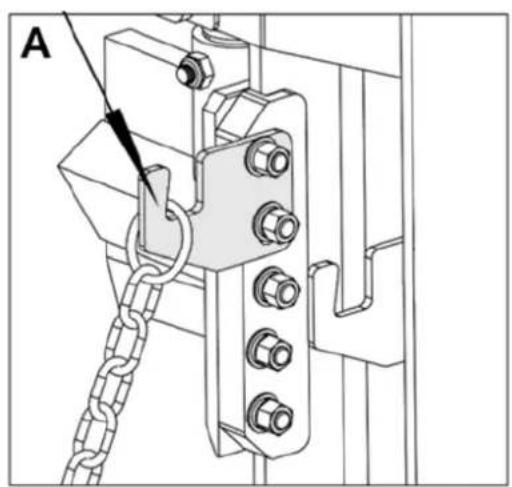

Um den Holzheber verwenden zu können, muss die Kette der Hebeschiene am Halter A montiert werden. Wenn Sie die Hubfunktion nicht nutzen möchten, muss die Kette am Halter B montiert werden.

1. Fahren Sie den Keil ganz nach unten, so dass die Hebestange auf dem Boden aufliegt.
2. Legen Sie ein langes Holzstück auf die Hebestange und lassen Sie das Holzende an der Bodenplatte (1) anliegen.
3. Den rechten Steuerhebel betätigen (nach oben drücken), damit sich der Keil nach hinten bewegt. Die am Spaltkopf und Hubbalken befestigte Kette hebt nun das Holzstück auf die Spaltplatte (2).
4. Spalten Sie das Holz, indem Sie beide Steuerhebel (3) betätigen.

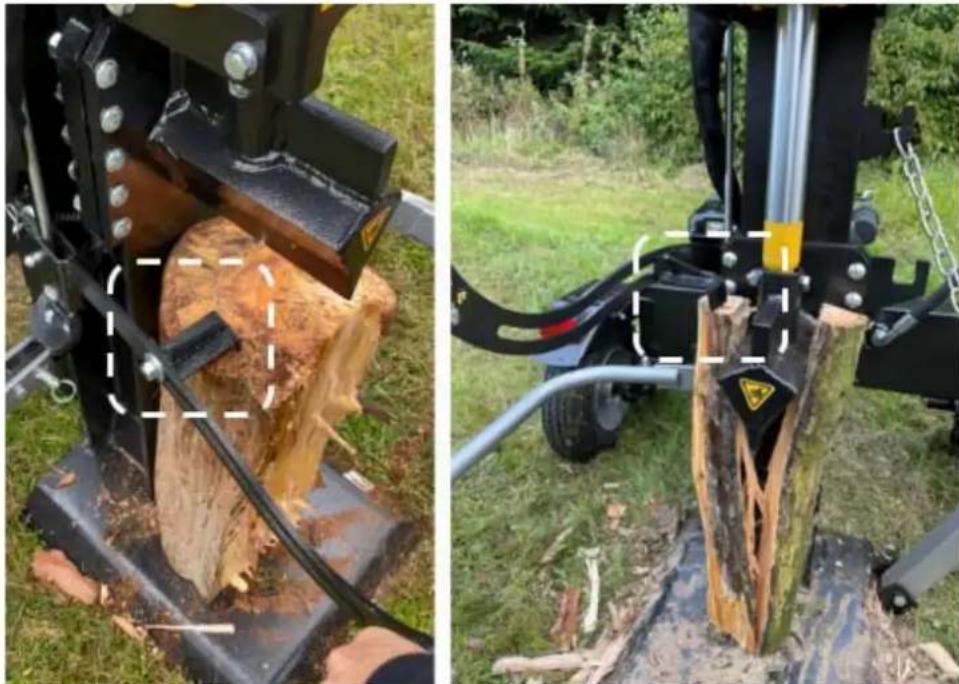

Am linken Steuergriff befindet sich eine Blockier Vorrichtung, die gegen das Holz gedrückt werden kann. Der Holzfixierung kann durch Lösen der Schraube am Griff entlang bewegt werden, um sich an jedes zu spaltende Holzstück anzupassen. Neben dem Spannen des Holzes kann er auch als Gegenhalter für eingespanntes Holz verwendet werden.

Entfernung von eingeklemmtem Holz

Wenn ein Stück Holz am Keil hängen bleibt, entfernen Sie es wie unten beschrieben:

1. Wenn das Holz lose um den Keil herum befestigt ist, kann der Holzfixierung zum Gegenhalten verwendet werden, wenn das Holz vom Keil nach oben gezogen wird.
2. Wenn das Holz stark klemmt: Schieben Sie den Keil nach oben, sodass sich das Holzstück ca. 5-10 cm über der Grundplatte befindet und lassen Sie die Bediengriffe los.
3. Nehmen Sie ein schweres Werkzeug mit Griff, z.B. einen großen Hammer oder eine Axt (der Hinterkopf) oder einfach ein größeres Stück Holz und schlagen Sie es auf das Holz, das um den Keil geklemmt wird. Achten Sie darauf, mit den Füßen einen guten Abstand zu halten, damit sie nicht vom herabfallenden Holz getroffen werden.
4. Drehen Sie das Holzstück um und spalten Sie es von der gegenüberliegenden Seite erneut, bis das Holz vollständig gespalten ist.

WARNUNG: Nur der Benutzer des Holzspalters darf ein eingeklemmtes Holzstück lösen. Andere Personen dürfen nicht helfen, da es sonst zu gefährlichen Situationen kommen kann.

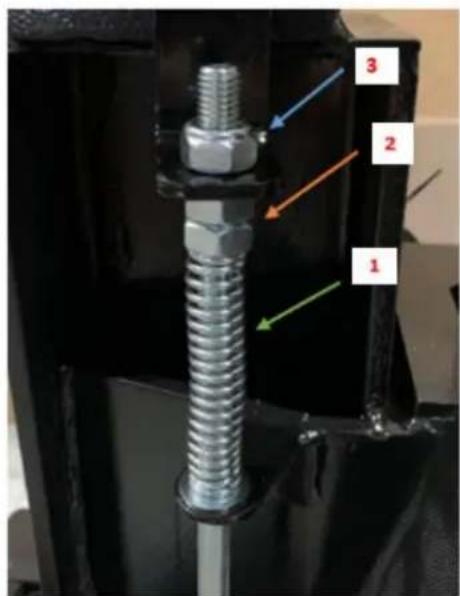

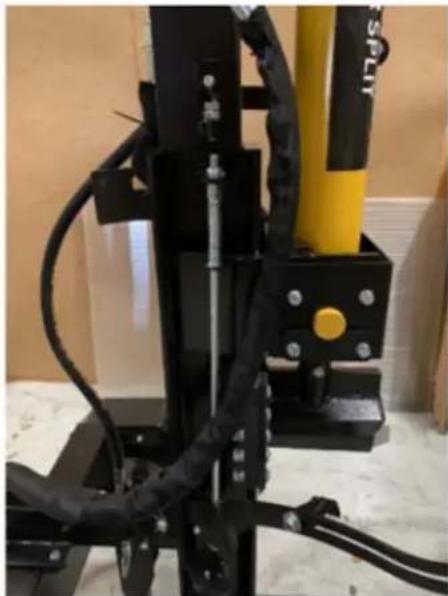

Der Kupplungspunkt für den Steuergriff B (12) kann so eingestellt werden, dass der Griff nicht so weit heruntergedrückt werden muss, um den Zylinder zu aktivieren. Um den Kopplungspunkt einzustellen, muss die Feder (Grüner Pfeil 1) mit den Muttern (Orange Pfeil 2) nach unten gedrückt werden. Beginnen Sie mit der unteren Kontermutter und dann der mittleren Mutter. Zum Schluss drehen Sie die obere Mutter (Blauer Pfeil 3) in der Ebene nach unten.

1 2 3

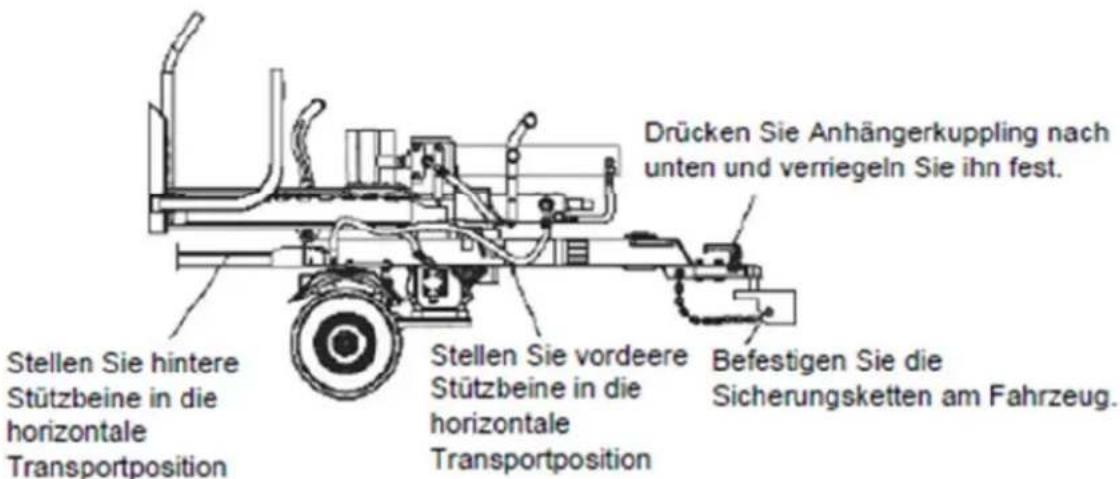

Abschleppen von Holzspaltern mit Fahrzeug

Damit der Holzspalter nach einem Fahrzeug transportiert werden kann, müssen zuerst der Holzhalter und die Hebebügel angebracht werden.

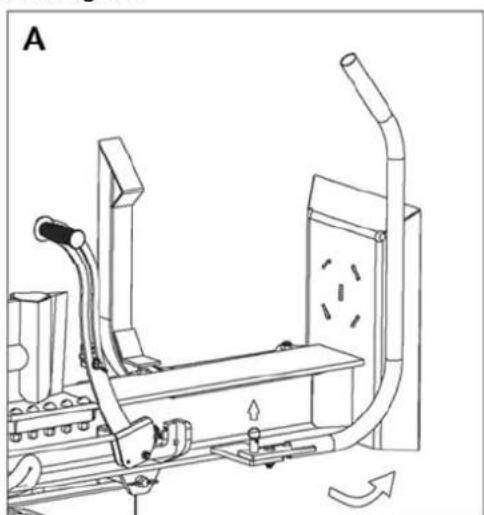

A. Ziehen Sie den Federstift wie in der Abbildung gezeigt aus dem Holzhalter heraus, bevor Sie den in Pfeilrichtung nach unten halten und den Federstift zurückschieben, um ihn zu verriegeln.

B. Ziehen Sie den Federstift wie in der Abbildung gezeigt aus dem Hebebügel heraus, bevor Sie den in Pfeilrichtung nach unten halten und den Federstift zurückschieben, um ihn zu verriegeln.

Hinweis: Den elektrischen Bremsschalter nicht ohne genehmigung entfernen

NUR IN VERTIKALE POSITION NUTZEN

1. Sicherungsstift nach oben ziehen 2. Drehen Sie den Holzspalter Turm in Vertikale position

ABSCHLEPPEN VON HOLZSPALTER

Stellen Sie hintere Stützbeine in die horizontale Transportposition Stellen Sie vordeere Stützbeine in die horizontale Transportposition Drücken Sie Anhängerkuppling nach unten und verriegeln Sie ihn fest. Befestigen Sie die Sicherungsketten am Fahrzeug.

Vor Wartungsarbeiten muss der Holzspalter in den Wartungsmodus gestellt werden.

1. Schalten Sie den Motor aus.
2. Bewegen Sie den Betätigungsventilgriff nach vorne und hinten, um den hydraulischen Druck abzubauen.

Stellen Sie nach Abschluss der Wartungsarbeiten sicher, dass alle Schutzbleche, Schilde und Sicherheitsvorrichtungen wieder angebracht werden. Die Nichtbeachtung dieses Warnhinweises kann schwere Verletzungen zur Folge haben.

Informationen zur Motorwartung finden Sie im Betriebshandbuch des Motors.

Was Wann Wie
Schläuche	Nach je dauf Schäden am Drahtgeflecht und Verwendung Undichtigkeiten prüfen. Alle verschlissenen oder beschädigten Schläuche vor Motorstart austauschen.
Hydraulikarmaturen	Nach jeder Verwendung	Auf Risse und Undichtigkeiten prüfen. Alle verschlissenen oder beschädigten Armaturen vor Motorstart austauschen.
Muttern und Schrauben	Nach jeder Verwendung	Auf lose Schrauben prüfen.
Träger	Nach Verwendung	Tjögroberfläche mit Fett schmieren.
Bewegliche Teile Nach jeder Verwendung		Rückstände entfernen.

Fehlerbehebung

Fehler
Zylinderstange bewegt sich nicht LÖSUNG: A	D, E, H, J
Zylinderstange beim Ausfahren und Einziehen sehr langsam	LÖSUNG: A, B, C, H, I, K, L
Holz wird nicht oder nur extrem langsam gespalten	LÖSUNG: A, B, C, F, I, K
Motorleistung fällt beim Spalten ab LÖSUNG:	G, L
Motor geht unter geringer Last aus LÖSUNG:	D, E, L, M
Ursache Lösung
A- Zu wenig Öl zum Pumpen Ölstand im Tank	prüfen
B- Luft in Öl Ölstand im Tank prüfen
C- Zu hoher Unterdruck am Pumpeneingang	Pumpeneingangsschlauch auf Blockaden oder Knicke prüfen
D- Blockierte Hydraulikleitungen	Hydrauliksystem des Spalters spülen und reinigen
E- Blockiertes Betätigungsventil	Hydrauliksystem des Spalters spülen und reinigen
F- Niedrige Betätigungsventileinstellung	Betätigungsventil mit Manometer einstellen
G- Hohe Betätigungsventileinstellung	Betätigungsventil mit Manometer einstellen
H- Beschädigtes Betätigungsventil	Betätigungsventil zur Reparatur an zugelassenen Dienst einsenden
I- Undichtigkeit im Betätigungsventil	Betätigungsventil zur Reparatur an zugelassenen Dienst einsenden
J- Undichtigkeit im Zylinder Zylinder zur Reparatur an zugelassenen Dienst einsenden
K- Schaden im Zylinder Zylinder zur Reparatur an zugelassenen Dienst einsenden
L- Motorsteuerung verstellt	Leerlaufregelungsmuttern einstellen
M- Motor wird während des Leerlaufs belastet	Kürzere Spaltgutlänge (60 cm oder weniger) verwenden, um dem Motor vor dem Kontakt ausreichend Raum zum Beschleunigen zu lassen

Technische Daten

Modell Power Split 2100 V
Motor Texas TG725B (212 cc)
Maximaler Druck 20 Tonnen
Fassungsvermögen Hydraulikflüssigkeit Ca. 14,5 Liter
Typ Hydraulikflüssigkeit	10wt AW32, ASLE H-150 oder ISO32
Maximale Ziehgeschwindigkeit	30 km/h
Empfohlen Spaltgutlänge	25-61 cm
Empfohlen Spaltgutdurchmesser	20-40 cm
Maximales Spaltgutgewicht	45 kg
Durchmesser Hydraulikzylinder	11,5 cm
Nettogewicht	246 kg

Der Hersteller behält sich das Recht vor, jederzeit Verbesserungen an Design und/oder Änderungen an den technischen Spezifikationen vorzunehmen. Hieraus ergibt sich keinerlei Verpflichtung entsprechende Aufrüstungen an bereits verkaufen Maschinen vorzunehmen.

Table des matières
