BRUGSANVISNING Power Split 2100 V Texas

Reservedele Reservedelstegning over det pågældende produkt findes på vores hjemmeside www.texas.dk Finder du selv varenumre, giver det en hurtigere ekspedition. For køb af reservedele, kontakt venligst din nærmeste forhandler. Du finder forhandlerliste på Texas' hjemmeside.

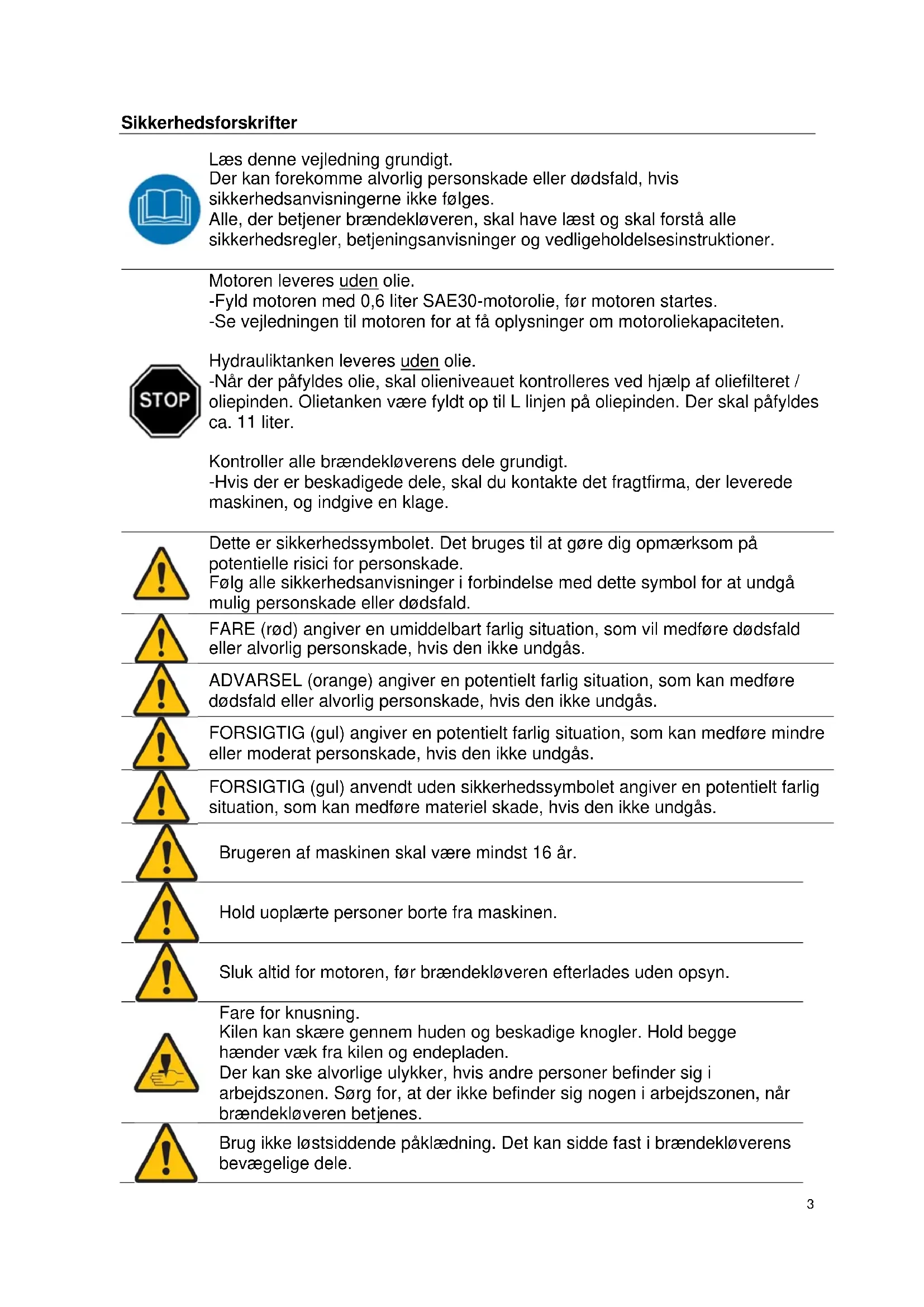

Sikkerhedsforskrifter Læs denne vejledning grundigt. Der kan forekomme alvorlig personskade eller dødsfald, hvis sikkerhedsanvisningerne ikke følges. Alle, der betjener brændekløveren, skal have læst og skal forstå alle sikkerhedsregler, betjeningsanvisninger og vedligeholdelsesinstruktioner. Motoren leveres uden olie. -Fyld motoren med 0,6 liter SAE30-motorolie, før motoren startes. -Se vejledningen til motoren for at få oplysninger om motoroliekapaciteten. Hydrauliktanken leveres uden olie. -Når der påfyldes olie, skal olieniveauet kontrolleres ved hjælp af oliefilteret / oliepinden. Olietanken være fyldt op til L linjen på oliepinden. Der skal påfyldes ca. 11 liter. Kontroller alle brændekløverens dele grundigt. -Hvis der er beskadigede dele, skal du kontakte det fragtfirma, der leverede maskinen, og indgive en klage.

Dette er sikkerhedssymbolet. Det bruges til at gøre dig opmærksom på potentielle risici for personskade. Følg alle sikkerhedsanvisninger i forbindelse med dette symbol for at undgå muli

personskade eller dødsfald. FARE (rød) angiver en umiddelbart farlig situation, som vil medføre dødsfald eller alvorlig personskade, hvis den ikke undgås. ADVARSEL (orange) angiver en potentielt farlig situation, som kan medføre dødsfald eller alvorlig personskade, hvis den ikke undgås. FORSIGTIG (gul) angiver en potentielt farlig situation, som kan medføre mindre eller moderat personskade, hvis den ikke undgås. FORSIGTIG (gul) anvendt uden sikkerhedssymbolet angiver en potentielt farlig situation, som kan medføre materiel skade, hvis den ikke undgås. Brugeren af maskinen skal være mindst 16 år. Hold uoplærte personer borte fra maskinen. Sluk altid for motoren, før brændekløveren efterlades uden opsyn. Fare for knusning. Kilen kan skære gennem huden og beskadige knogler. Hold begge hænder væk fra kilen og endepladen. Der kan ske alvorlige ulykker, hvis andre personer befinder sig i arbejdszonen. Sørg for, at der ikke befinder sig nogen i arbejdszonen, når brændekløveren bet

enes. Brug ikke løstsiddende påklædning. Det kan sidde fast i brændekløverens bevægelige dele.4

Brug kun brændekløveren i dagslys, så du kan se, hvad du foretager dig. Flyvende genstande. Dele af kævlerne kan ryge af under kløvning. Brug sikkerhedsbriller. Der kan ske alvorlige øjenskader.

Fare for hudskader. Væske under højt tryk kan blive sprøjtet ind under huden og medføre alvorlig personskade, heriblandt amputation.

Kontroller ikke for lækager med hånden. Brug i stedet et stykke pap til at kontrollere for lækage.

Søg øjeblikkeligt læge, hvis der sprøjtes væske ind under huden.

Fare ved bugsering. Der kan forekomme alvorlig personskade eller dødsfald, hvis sikkerhedsanvisningerne for bugsering ikke følges.

Se retningslinjerne for bugsering i vejledningen til det køretøj, brændekløveren efterspændes.

Kør forsigtigt. Vær opmærksom på den ekstra længde, brændekløveren forårsager.

Transporter aldrig personer eller materiale på brændekløveren.

Sørg for, at brændekløveren er spændt ordentligt fast under kørsel.

Sluk for køretøjet, hvis brændekløveres efterlades uden opsyn.

Placer brændekløveren på et plant sted.

Bloker brændekløverens hjul, så den ikke bevæger sig ved et uheld.

Undgå at bugsere eller betjene brændekløveren, hvis du er under indflydelse af alkohol, narkotika eller medicin.5

Gem denne vejledning. Risiko for brand og eksplosion. Varm udstødningsrøg fra motoren kan forårsage ild. Benzin er meget brændbart og eksplosivt. Du kan få forbrændinger eller alvorlige personskader, når du håndterer brændstof.

Placer lyddæmperen mindst 2 meter fra brandfarlige genstande.

Stop motoren, før du påfylder brændstof, og sørg for, at der ikke er varme, gnister eller flammer. Undgå at fylde brændstof på, mens motoren kører eller stadig er varm.

Rygning er forbudt i nærheden af motoren. Undgå at pumpe brændstof direkte ind i motoren på en tankstation. Der kan opbygges statisk ladning, som kan antænde brændstoffet. Brug en sikkerhedsgodkendt brændstofbeholder til at overføre brændstof til motoren. Tør straks spildt brændstof op.

Brændstof må kun opbevares og håndteres udendørs. Brændstofdampe kan antændes, hvis de ophobes i et lukket rum. Det kan medføre en eksplosion.

Undgå at ændre eller udbygge udstødningssystemet. Det kan medføre brand.

Undgå at ændre eller tilføje brændstofledninger. Det kan medføre brand.

Før hver brug skal brændstoftanken og brændstofledningerne kontrolleres for lækager. Enhver form for brændstoflækage medfører brandfare. Afhjælp eventuelle brændstoflækager, før motoren startes.

Pas på, at maskinen ikke tipper under transport og lækker brændstof, som kan medføre risiko for brand.

Fare ved indånding. Giftig røg fra motoren kan forårsage dødsfald. Maskinen må ikke bruges indendørs, selv ved brug sammen med ventilation. Kun til udendørs brug.

Varm lyddæmper. Lyddæmperen kan give forbrændinger. Undgå at røre ved den.6 Identifikation af komponenter

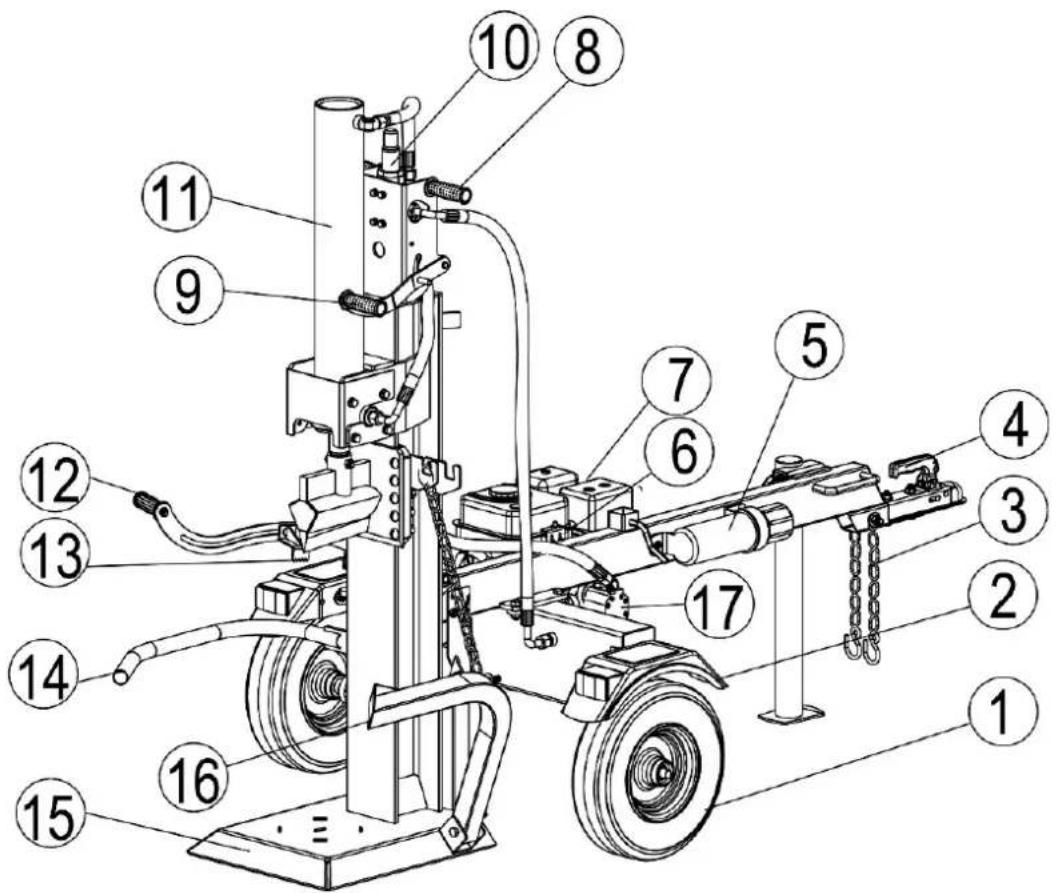

4. Lås/greb til anhængertræk.

5. Opbevaring til betjeningsvejledning

13. Træholder (kævle fiksering)

14. Beskyttelsesbøjle

15. Bundplade / Brændekløver tårn

3. To personer kan derefter forsigtigt løfte alle delene ud af kassen.

4. Find alle delene frem, før du går i gang.

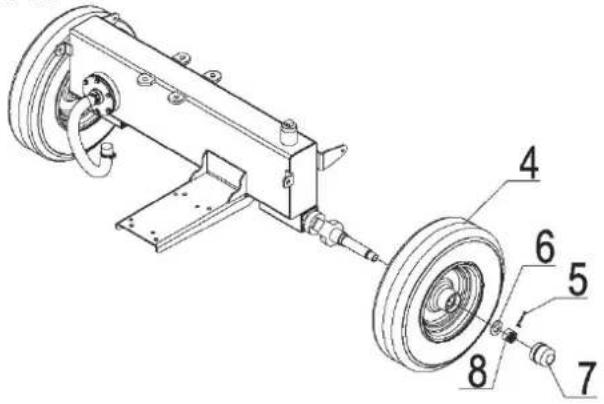

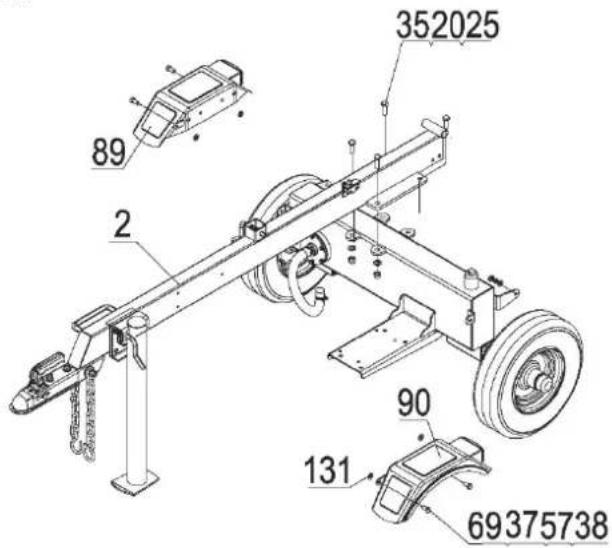

Trin 1: Montering af hjulene Fastgør hjulene (4) til hjulstativet med en flad spændeskive Ø20 (6) hex møtrik M20x1.5 (8), og splitpind Ø4x36 (5). Monter akselkapslen (7) ved hjælp af en gummihammer. Trin 2: Montering af trækstang og skærme

1. Fastgør trækstangen (2) til

hydraulikbeholderen ved hjælp af hexbolt M12x35 (35), flad skive Ø12 (20) og låsemøtrik M12 (25).

2. Fastgør skærme (89 & 90) til

hydraulikbeholderen ved hjælp af hexbolt M8x25 (69), flad skive Ø8 (37), låseskive Ø8 (57) og låsemøtrik M8 (38). Fastgør gummiskive (131) mellem skærme og hydraulikbeholder.8

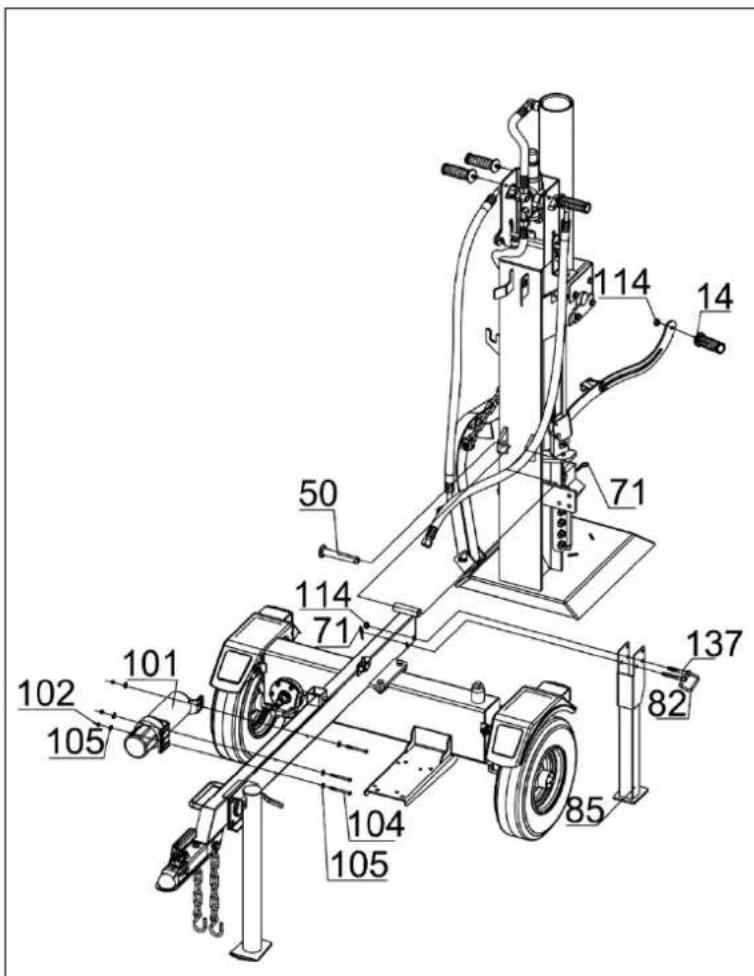

Trin 3: Montering af kløvetårn og manual beholder. 1.Fastgør kløvertårn til trækstangen ved hjælp af låsepind (50) og låsesplit (71).

2. Fastgør bageste støtteben (85)

til trækstangen ved hjælp af skrue M10x70 (137) og låsemøtrik M10 (114). Når denne står oprejst, fastgør du kløvertørnet med trækhåndtag (82) og en låsesplit (71).

3. Fjern hexbolt M6x65 (104), stor

flad skive Ø6 (105) og nylonlåsemøtrik M6 (102) fra trækstangen, herefter monter manualbeholderen (101) til trækstangen med delene 104, 105 og 102.

4. Monter to plastikhåndtag (14) til

styrehåndtagene og to plastikhåndtag (14) til kløvertårnets kontrol håndtag monteringsbeslag ved hjælp af låsemøtrik M10

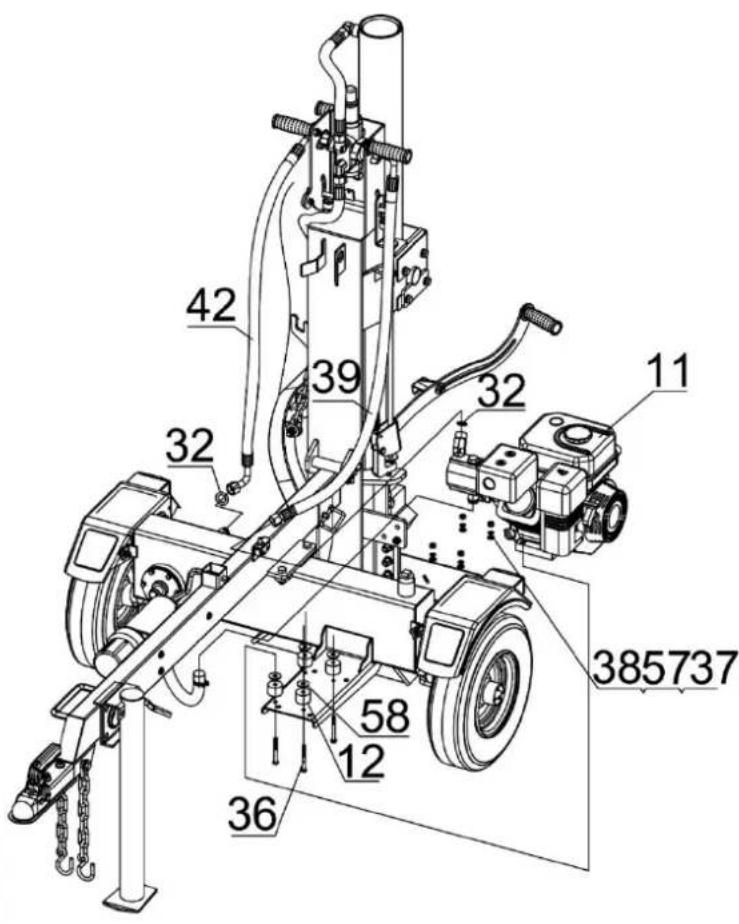

Trin 4: Montering af motor og olieslange.

på gearpumpens olieindløbsstik, positionere med klemme (44).

3. Fastgør højtryksolieslangen (39)

til gearpumpens olieudtag, forsegling med O-ring Ø14x2.5 (32).

4. Fastgør hydraulikslangen (42) til

hydraulikbeholderkontakten, forsegling med O-ring Ø14x2.5 (32). Bemærk: Stram den hydraulisk slangekontakt på et drejningsmoment mellem 80-90 N. Juster hydraulikslangen stikket til denne står oprejst.

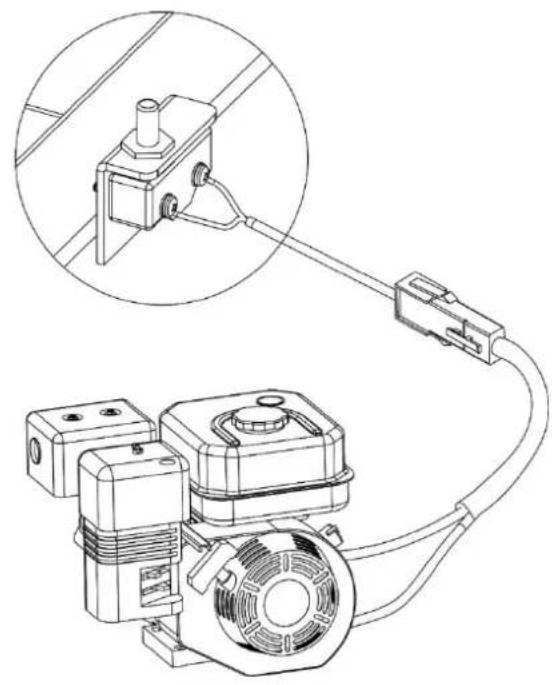

Trin 5: Montering af el afbryder

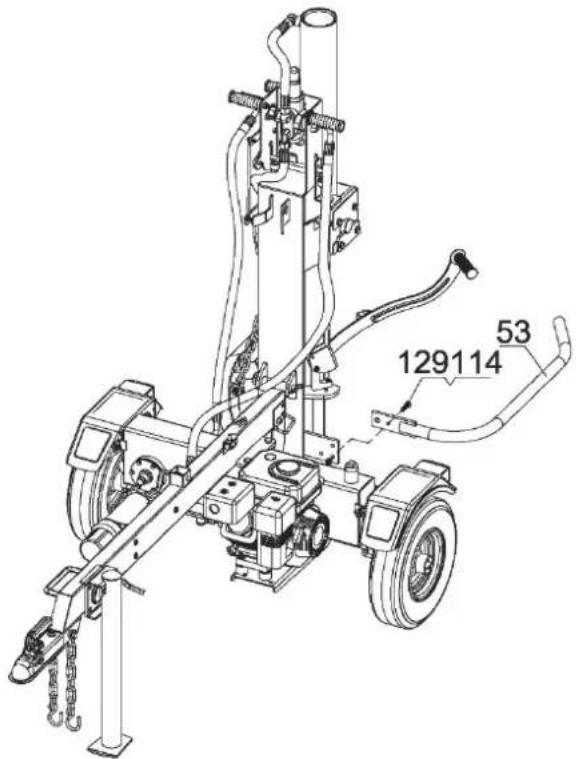

Trin 6: Montering af kævle holder.

1. Fastgør kævle holder (53) til

kløvertårnet ved hjælp af hexbolt M10x35 (129) og låsemøtrik M10 (114).

1. Sørg for at brændekløveren står på en plan overflade.

2. Fjern oliepåfyldningslåget / oliepind for at tilsætte olie.

3. Se den separate motorhåndbog for det nødvendige motorolieniveau.

4. Kontroller motorolieniveauet før brug og tilføj efter behov.

Bemærk: Tjek ofte olieniveauet i det første periode, hvor motoren bruges. Trin 8: Påfyld brændstof

1. Brug kun ren, frisk, almindelig blyfri E5 (Oktan 98/100) brændstof.

2. Bland ikke olie med brændstof.

3. Tag brændstofdækslet af, og tilsæt brændstof langsomt til tanken.

Overfyld ikke tanken!

4. Skru brændstofdækslet på plads og tør det spildte brændstof væk.

Trin 9: Påfyld hydraulikolie

1. Brændekløveren skal være på en plan overflade, før hydraulikolien tilføjes.

2. Fjern oliehætten fra hydraulikbeholderen.

3. Påfyld 11 liter hydraulikolie. Automatisk transmissionsvæske skal anvendes ved

5. Start motor og brug styrehåndtaget til at forlænge og trække kilen flere gange for at

fjerne luften fra linjerne.

6. Når kilen trækkes tilbage, skal du kontrollere hydraulikolieniveau igen og fylde om

nødvendigt.11 Vigtige advarsler før start Brændekløveren er redskab, som hvis det bruges forkert, kan medføre alvorlige personulykker. Det er derfor vigtigt at du læser og forstår hele betjeningsvejledningen før brug – især tekstafsnit markeret med en advarselstrekant:

Brændekløveren er udelukkende beregnet til at kløve træstykker, hvis må svarer til de anbefalede angiver: Længde 25-61 cm. Diameter 20-40 cm. På INTET tidspunkt må der sidde eller stå personer på brændekløveren Kontroller altid hydraulikolieniveauet og inspicer alle slanger og dele for fejl eller mangler. Tjek motoren og sørg for, at motorolieniveauet er korrekt. Dæk skal være have det korrekte dæktryk, inden brændekløveren må trækkes. Læs brugervejledningen til køretøjet for korrekt sikkerhedsvejledning Brændekløveren skal (på nær operatøren) have mindst 5 meters afstand til mennesker og dyr. Den skal stå på en tør og plan overflade. Man må ikke arbejde med maskinen på mudder, is, eller sne. Ved brug af brændekløver skal arbejdszonen altid opretholdes. BEMÆRK: Alvorlige ulykker kan opstå, når andre personer er inden for det tilladte arbejdsområde. Hold derfor alle andre uden for arbejdsområdet, mens du bruger brændekløveren. Hold altid fødderne væk fra kløvepladen. Fødderne skal altid holdes inden for arbejdszonen (WORK ZONE) under arbejde med brændekløveren. Spark aldrig til træ der står på kløvepladen, samtidig med at der holdes på håndtagene og kilen kører ned. Det kan resultere i fastklemning og alvorlig personskade. Slip altid begge håndtag før fødderne forlader arbejdszonen.12

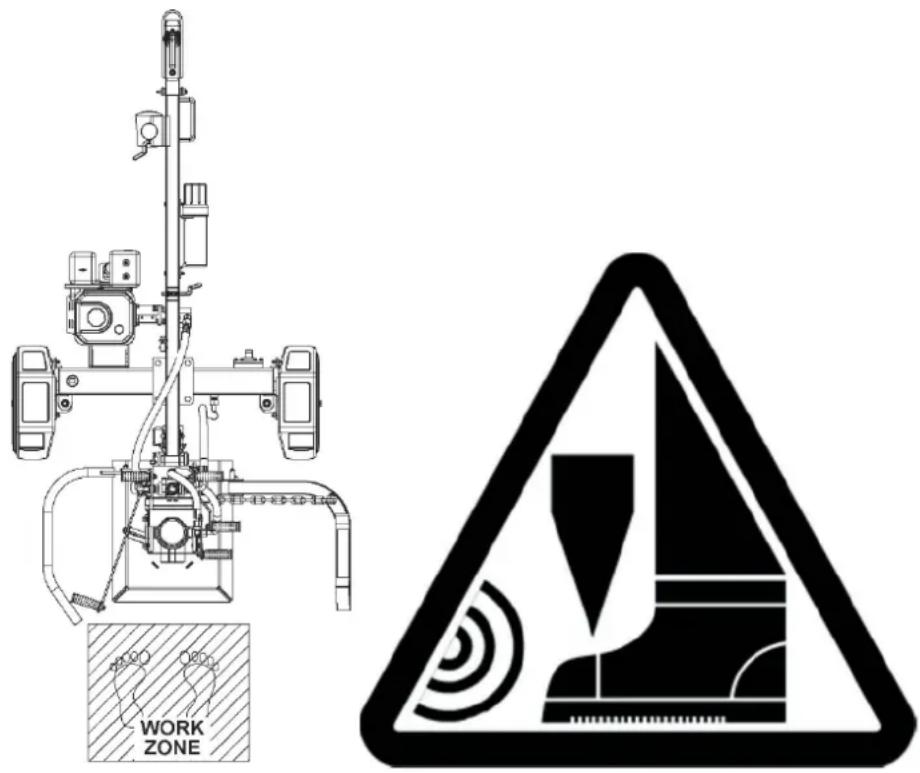

Hold altid arbejdszonen ren og fri for kløvet træ og affald. Brug altid sikkerhedsudstyr i form af handsker, arbejdstøvler og godkendte sikkerhedsbriller, når brændekløveren betjenes. Hydraulikolien skal være over 0° C inden motoren startes. Kold hydraulikolie kan beskadige hydraulikpumpen. Hvis udetemperaturen er under 0° C, opvarm først brændekløveren ved at presse og returnere kilen flere gange inden kløvning af træ. Sæt begge støtteben i ned ad position og blokerer begge dæk for at forhindre brændekløveren i at bevæge sig under brug Sådan kløves træ med skrå flade bedst:

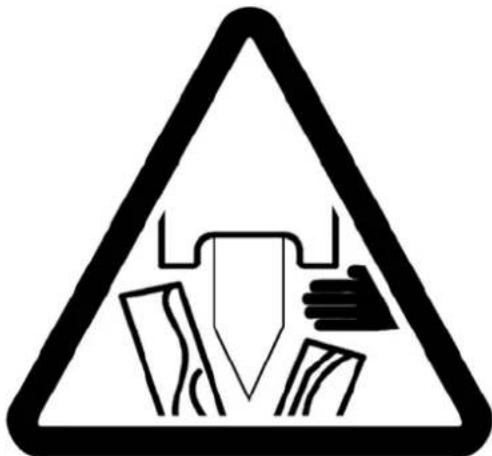

Hold hænderne væk fra alle bevægelige dele omkring kilehoved og stempel. Det gælder også når kilen/stemplet kører retur. Hvis et stykke træ sidder fastklemt på kilen, er der risiko for at det trækkes med op, så hænder/fingre kan blive fastklemt mellem træet og beskyttelsesskærmen ved kilens startposition.

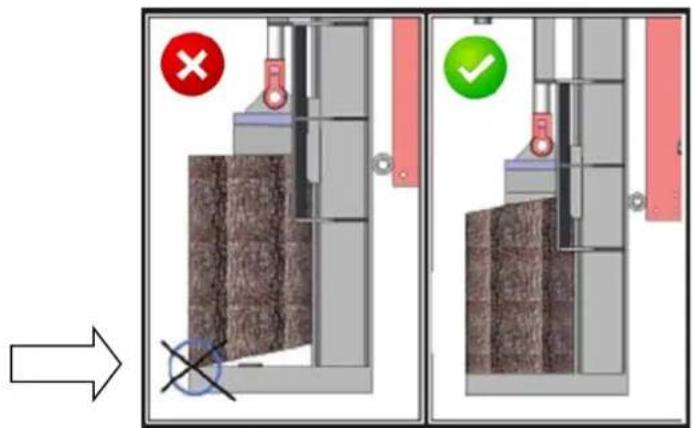

Træ er i modsætning til de flest andre materialer meget varieret og kan opføre sig forskelligt ved kløvning afhængig af træsort, fugtighed og om det har mange knaster og sidegrene. De meste træ kløves let uden problemer. Men i nogle tilfælde kan træet være meget hårdt, og brændekløveren skal opbygge ekstra tryk før træet splittes. Det kan betyde at træet ”springer” og deler sig med højt tryk. Det samme kan gælde, hvis træet har mange knaster.13 Betjening Bemærk: Brændekløveren må kun benyttes af én person! Følg følgende procedure:

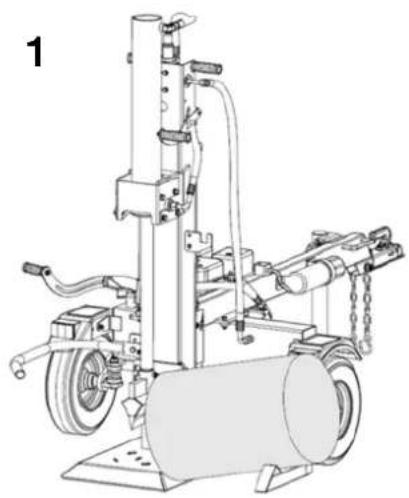

1. Kontroller at brændekløveren er stabilt anbragt på et fast underlag

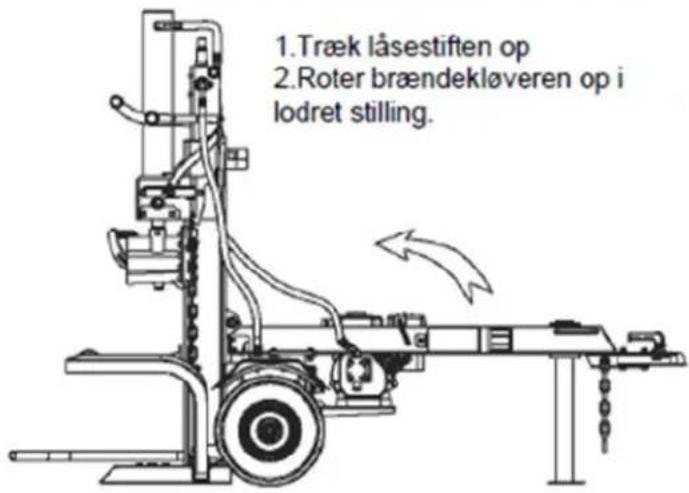

2. Sæt kløvetårnet i lodret position ved at løsne og fjerne låsesplittet og tippet

bundpladen forsigtigt ned mod jorden. Husk at fastlåse kløvetårnet igen med låsesplitten. OBS: Brændekløveren kan kun benyttes i lodret position.

3. Start motoren (se instruktioner i separat betjeningsvejledning for motor).

Husk at påfylde motorolie og benzin.

4. Anbring et træstykke midt på bundpladen af brændekløveren.

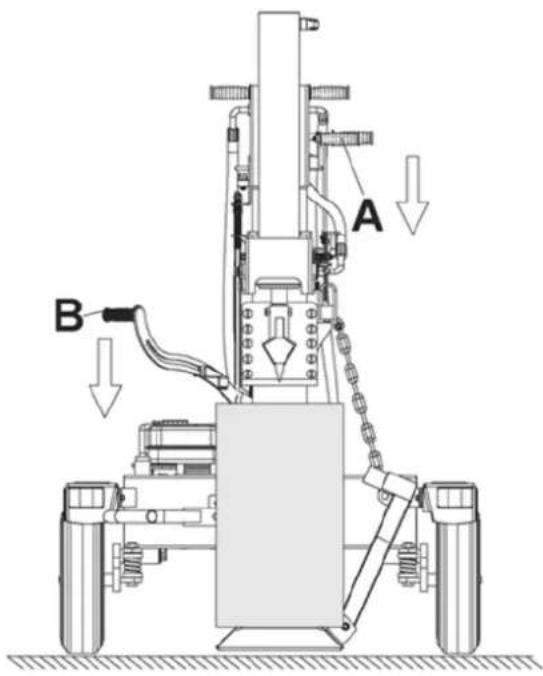

5. Aktiver med begge hænder styrehåndtagene A og B ved at trykke dem ned. Det får

stemplet med kilen til at køre ned mod træstykket. Hvis et eller begge styregreb slippes, stopper kilen i den position hvor den befinder sig i.

6. Lad kilen kører ned indtil træet at delt i to dele og slip håndtagene.

7. Pres højre styrehåndtag A op, hvilket får kilen til at kører retur.

Brændekløveren kan yde et pres på ca. 20 tons, hvilket er mere end rigeligt til at flække det meste træ, selv træ der har været lagret længe. I de sjældne tilfælde at maskinen ikke kan flække et meget hårdt stykke træ, så pres ikke cylinderen i mere end 30 sekunder, da den hydrauliske olie ellers kan overophede og forårsage skader på det hydrauliske system. I sådanne tilfælde frigøres brændestykket og man kan forsøge at flække den i en anden position (f.eks. dreje det 90

) eller lægge det væk.14 Brug af træløfter Brændekløveren er udstyret med en træløfter funktion, som bør anvendes, når man kløver lange og tunge stykker træ. Funktionen kan ikke bruges på korte stykker. For at bruge træløfteren, skal kæden fra løftebøjlen monteres på holderen A. Hvis man ikke ønske at bruge løfteanordningen, skal kæden monteres på holderen B.

1. Køre kilen helt i bund, så løftebøjlen lægger sig på jorden.

2. Læg et langt stykke træ på løftbøjlen og lad bunden støtte mod bundpladen (1).

3. Aktiver højre styrehåndtag (pres op) så kilen kører retur. Kæden som er fastgjort til

kløvehoved og løftebøjle løfter nu træstykket op på bundpladen (2).

4. Kløv træstykket ved at aktivere begge styrehåndtag (3).

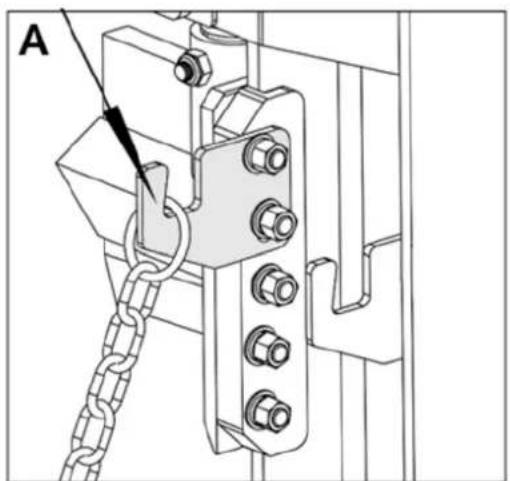

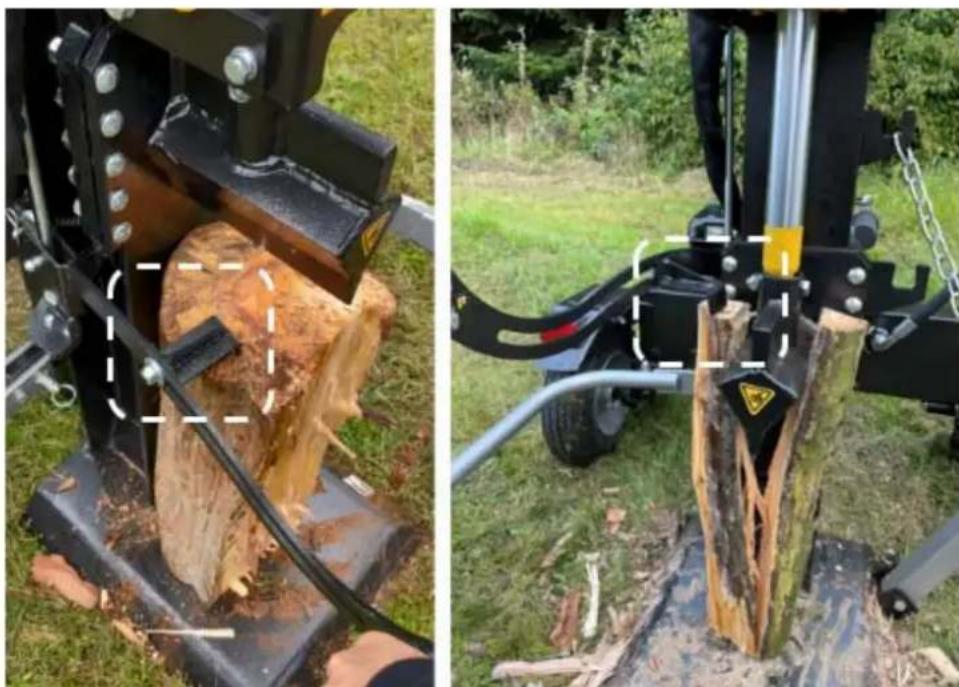

Brug af træholder På venstre styrehåndtag sidder en træholder-anordning, som kan holdes ned mod træet. Holderen kan flyttes langs håndtaget ved at løsne bolten, så det passer til træstykkerne der kløves. Udover at holde træet fastklemt, kan den også fungere som kontra-holder til fastklemt træ.

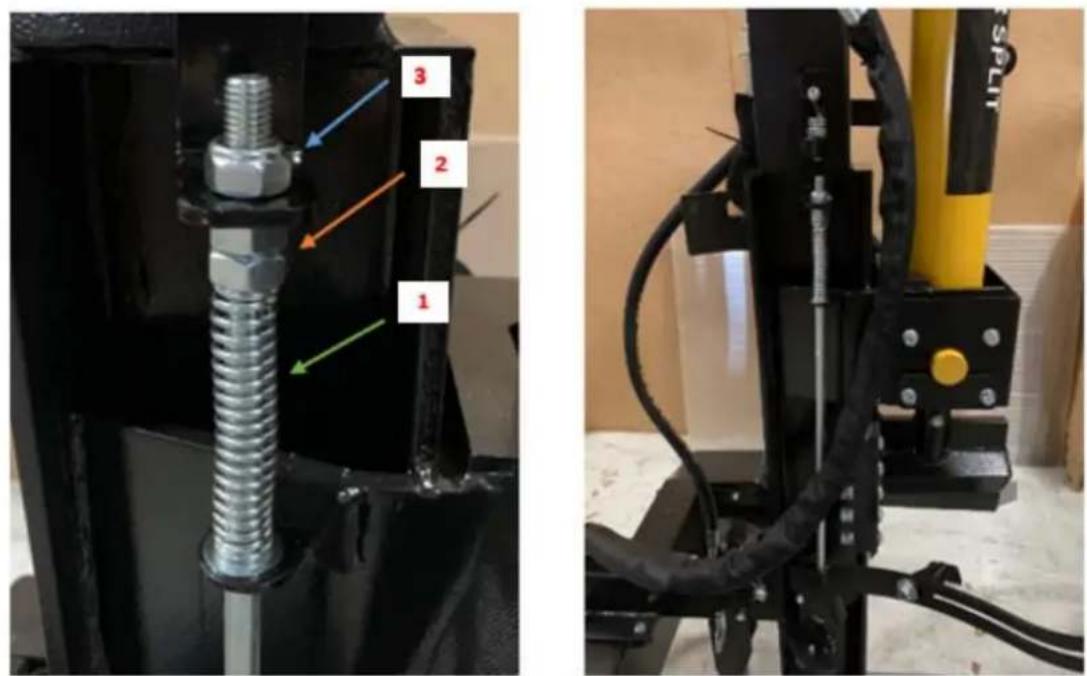

Fjernelse af fastklemt træ Hvis et træstykke sætter sig fast i kilen, skal det løsnes som anvist herunder:

1. Hvis træet sidder løst fast omkring kilen, kan træholderen bruges til at holde kontra,

når træet trækkes med op af kilen.

2. Hvis træet sidder meget fast:

Før kilen op så at træstykket er cirka 5-10 cm over bundpladen og slip håndtagene.

3. Tag et tungt værktøj med skaft, f.eks. en stor hammer eller økse (bagsiden af

hovedet) eller blot et større stykke træ, og slå ned på træet der er klemt om kilen. Sørg for at holde god afstand med fødderne, så de ikke rammes af træet der falder af.

4. Vend træstykket og kløv det igen fra modsatte side til træet splittes helt.

ADVARSEL: Kun brugeren af brændekløveren må løsne et fastklemt stykke træ. Andre personer på ikke hjælpe til, da det kan resultere i at farlige situationer opstår.16 Justering af koblingspunkt for kontrol håndtag B Koblingspunktet for kontrolhåndtag B (12) kan godt justeres så håndtaget ikke skal trykkes så langt ned for at aktivere cylinder. For at justere koblingspunktet skal fjederen (grøn pil 1) trykkes ned ved hjælp af møtrikkerne (orange pil 2). Start med den nederste kontramøtrik og herefter den midterste møtrik. Afslut med at dreje øverste møtrik (blå pil

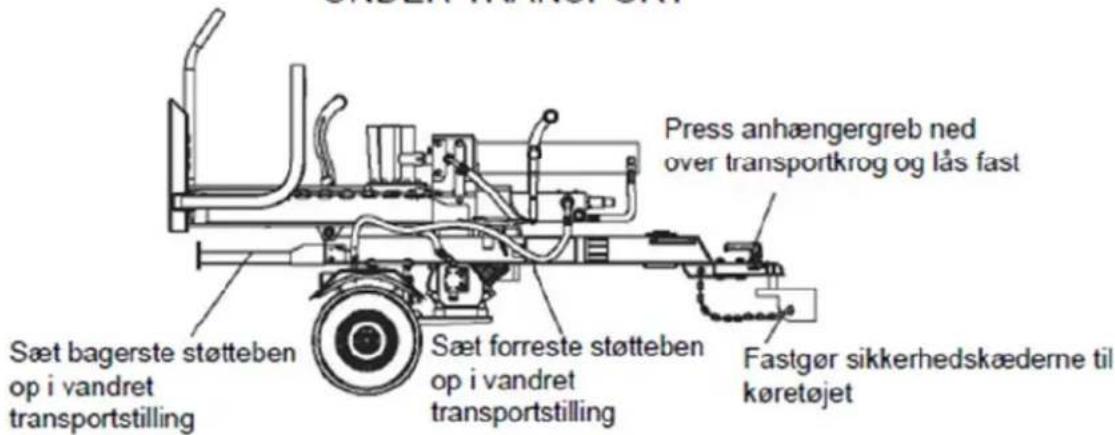

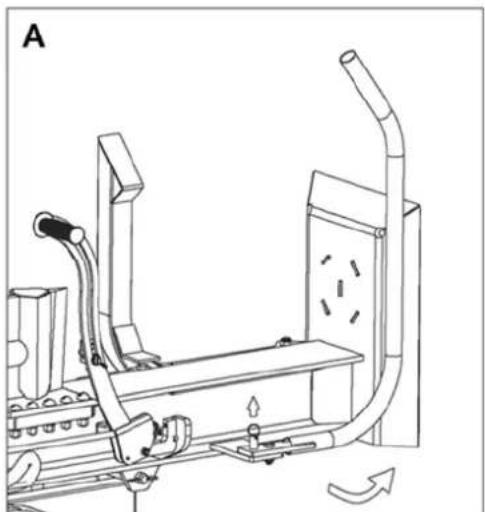

Bugsering af brændekløver med køretøj For at brændekløveren kan transporters efter et køretøj skal beskyttelsesbøjle og løftebøjlen først sættes på plads. A: Træk fjederstiften op af beskyttelsesbøjlen, som vidst på billedet, før herefter kævle holder ned lang pilens retning og sæt fjederstiften tilbage så denne låses. B: Træk fjederstiften ud af løftebøjlen som vidst på billedet, før herefter løftebøjlen op lang pilens retning og sæt fjederstiften tilbage så denne låses.1718 Vedligeholdelse og opbevaring Før der udføres vedligeholdelse, skal brændekløveren gøres klar til vedligeholdelse.

Efter endt vedligeholdelse skal du kontrollere, at alle skærme og sikkerhedsfunktioner er på plads igen. Hvis du ikke følger denne advarsel, kan det medføre alvorlig personskade. Se vejledningen til motoren, hvis du vil vide mere om vedligeholdelse af motoren. Hvad Hvornår Hvordan Slanger Før hver gang Kontroller for synligt trådnet og lækager. Udskift alle slidte eller beskadigede slanger, før motoren startes. Hydraulikfittings Før hver gang Kontroller for revner og lækager. Udskift alle beskadi

Smør kløvertårnet med fedt, hvor behov Bevægelige dele Før hver gang Fjern snavs. Fejlfinding Problem Løsning Cylinderstangen bevæger sig ikke. A, D, E, H, J Cylinderstangen kører langsomt, når den køres ud og ind. A, B, C, H, I, K, L Træet kløves ikke eller kløves meget langsomt. A, B, C, F, I, K Motoren går i stå under kløvning. G, L Motoren stopper ved lav belastning. D, E, L, M A Pumpen får for lidt olie. Kontroller olieniveauet i tanken. B Luft i olien. Kontroller olieniveauet i tanken. C Stort vakuum i pumpeindløbet. Kontroller pumpens indløbsslange for blokeringer eller snoninger. D Blokerede hydraulikledninger. Skyl og rengør brændekløverens hydrauliksystem E Blokeret styreventil. Skyl og rengør brændekløverens hydrauliksystem.

Indvendig lækage i styreventilen. Indlever styreventilen til reparation hos en fagmand. J Indvendig cylinderlækage. Indlever cylinderen til reparation hos en fagmand. K Indvendigt beskadiget cylinder. Indlever cylinderen til reparation hos en fagmand. L Motoren er justeret forkert. Juster styreorganerne.
