Type de produit	Amplificateur de sécurité intrinsèque pour signaux NAMUR et contacts mécaniques
Marque	IFM
Modèle	N0530A
Catégorie	Amplificateur
Usage prévu	Séparation galvanique et transmission de signaux TOR (NAMUR, contacts mécaniques) entre zones ATEX et non ATEX
Alimentation	24 V DC (TBTS/TBTP)
Dimensions (L x H x P) approximatives	22,5 x 99 x 114,5 mm
Poids approximatif	150 g
Montage	Sur rail DIN 35 mm selon EN 60715
Indice de protection	IP20
Certifications ATEX	II (1) G [Ex ia Ga] IIC / II (1) D [Ex ia Da] IIIC, certificat PTB 02 ATEX 2036
Certification IECEx	IECEx PTB 17.0024
Fonctions principales	Séparation galvanique, transmission de signaux, sécurité intrinsèque, surveillance de rupture de fil et court-circuit
Entretien	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon les réglementations nationales en vigueur
Affichage LED	LED jaune (état sortie), rouge (défaut entrée), verte (alimentation)
Sélecteurs de configuration	S1 : fonction de sortie, S2 : fonction de sortie (2 voies), S3 : surveillance défaut
Valeurs maximales des circuits Ex i	Uo=10,5 V, Io=13 mA, Po=34 mW, Co=2,41 µF (IIC)/16,8 µF (IIB), Lo=210 mH (IIC)/840 mH (IIB)
Nombre de voies	2 voies (selon variante)

FOIRE AUX QUESTIONS - N0530A IFM

Quel type de signaux peut transmettre l'amplificateur IFM N0530A ?

L'amplificateur IFM N0530A transmet des signaux TOR provenant de détecteurs NAMUR ou de contacts mécaniques, avec une fonction de sécurité intrinsèque pour les zones ATEX.

Dans quelles zones ATEX l'appareil peut-il être utilisé ?

L'appareil est certifié pour les zones gazeuses (II (1) G) et poussiéreuses (II (1) D), avec les classifications [Ex ia Ga] IIC et [Ex ia Da] IIIC.

Comment configurer la fonction de sortie sur le N0530A ?

Utilisez les sélecteurs S1 (voie 1) et S2 (voie 2) : position 1 pour commutation directe (IN actif = OUT actif), position 2 pour commutation inverse.

Que signifient les LED sur l'appareil ?

La LED jaune indique l'état de commutation de la sortie (allumée si active). La LED rouge signale un défaut (rupture de fil ou court-circuit) sur le circuit d'entrée. La LED verte indique la présence de la tension d'alimentation.

Quelles sont les valeurs maximales admissibles des circuits de sécurité intrinsèque ?

Les valeurs maximales sont : tension 10,5 V, courant 13 mA, puissance 34 mW. Pour IIC : capacité externe 2,41 µF, inductance externe 210 mH. Pour IIB : capacité 16,8 µF, inductance 840 mH.

Comment raccorder un détecteur NAMUR au N0530A ?

Branchez le détecteur NAMUR sur les bornes d'entrée (circuit d'entrée n°1, 2 ou 3 selon la voie). Réglez le sélecteur S3 sur position I pour activer la surveillance de court-circuit et rupture de fil.

Puis-je monter l'appareil en zone ATEX ?

Non, l'appareil est un matériel associé et doit être installé en dehors de la zone à risque d'explosion. Seuls les circuits de sécurité intrinsèque peuvent pénétrer en zone ATEX.

Quel type d'alimentation dois-je utiliser ?

L'alimentation doit être de type TBTS ou TBTP (très basse tension de sécurité), généralement 24 V DC, avec une protection contre les chocs électriques.

Que faire en cas de défaut sur l'appareil ?

Vérifiez les câblages et les paramètres. Si la LED rouge reste allumée, il y a probablement un court-circuit ou une rupture de fil. Si le problème persiste, l'appareil doit être réparé uniquement par le fabricant.

Comment éliminer l'amplificateur en fin de vie ?

L'appareil doit être éliminé écologiquement conformément aux réglementations nationales en vigueur. Il ne contient pas de piles ni de substances dangereuses particulières.

MODE D'EMPLOI N0530A IFM

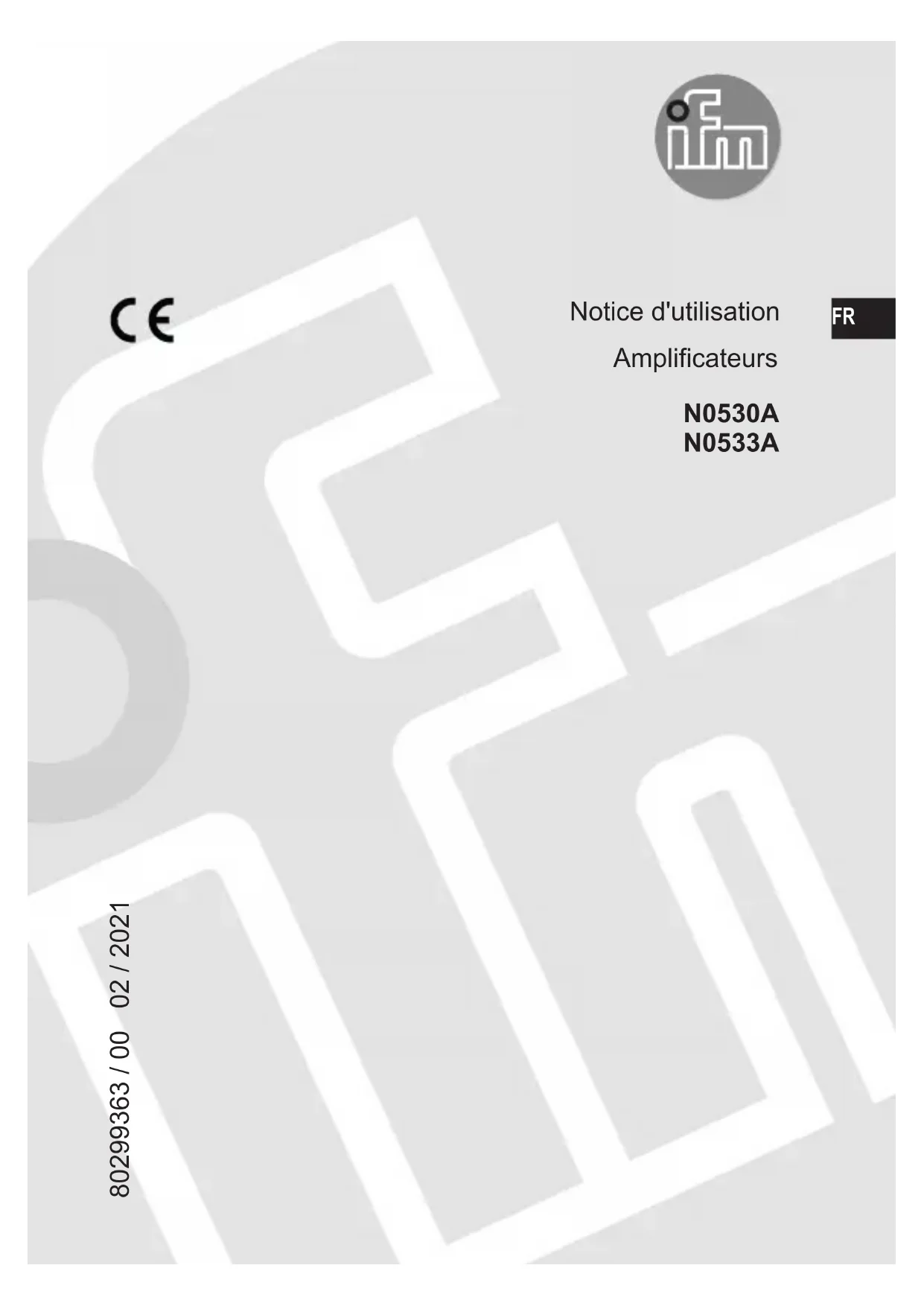

Notice d'utilisation Amplificateurs

N0530A N0533A

Contenu

1 Remarques préliminaires 3 2 Consignes de sécurité 3 3 Usage prévu 4

3.1 Classification 4 3.2 Certificat ATEX 4 3.3 Certificat IECEx 4 3.4 Marquage 5

4 Montage 5

4.1 Exigences pour les câbles et raccordements 5 4.2 Exigences pour l'utilisation en tant que matériel associé 6

5 Raccordement électrique 6 6 Éléments de service et de visualisation 7 7 Maintenance, réparation et élimination 8

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.
• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédig enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil est utilisé dans des dispositifs de mesure, commande et régulation pour la séparation galvanique de signaux, comme par exemple des signaux standards 20mA et 10V, ou en complément de l'adaptation ou de la normalisation de signaux. L'appareil dispose de circuits de sécurité intrinsèque qui servent à exploiter des appareils de terrain de sécurité intrinsèque dans les zones à risque d'explosion.

L'appareil est destiné à être monté sur un rail de 35 mm selon EN 60715.

L'appareil est un matériel associé au sens de la norme CEI/EN 60079-11.

L'appareil ne peut pas être utilisé pour la séparation de signaux de forte puissance.

L'appareil transmet des signaux TOR de détecteurs NAMUR ou de contacts mécaniques entre une zone à risque d'explosion et une zone sans risque d'explosion.

N'utiliser l'appareil que dans des conditions environnantes admissibles. N'utiliser l'appareil que de manière stationnaire.

3.1 Classification

Emploi dans les zones à risque d'explosion selon la classification

II (1) G (Groupe II, catégorie 1G / 2G, appareils pour l'atmosphère gazeuse).

Les exigences des normes EN CEI 60079-0:2018, EN 60079-11:2012, EN 60079-26:2007+Corr.2009 sont respectées.

(1) D (Groupe II, catégorie 1D, appareils pour l'atmosphère poussièreuse).

Les exigences des normes EN CEI 60079-0:2018 et EN 60079-11:2012 sont respectées.

3.2 Certificat ATEX

PTB 02 ATEX 2036

3.3 Certificat iecex

IECEx PTB 17.0024

3.4 Marquage

Classification ATEX Marquage
Ⅱ (1) G	[Ex ia Ga] IIC
Ⅱ (1) D	[Ex ia Da] IIIC

4 Montage

Ne pas installer d'appareil endommagé ou souillé. Ne pas exposer l'appareil à des dangers mécaniques.

Recommandation: Montage dans un coffret.

Installer l'appareil en dehors de la zone à risque d'explosion. L'appareil bénéficie d'une classe de protection IP20 selon CEI/EN 60529. N'installer et n'exploiter l'appareil que dans un environnement assurant au minimum le degré de pollution 2 selon CEI/EN 60664-1.

En cas d'utilisation dans des environnements à degré de pollution plus élevé, protéger l'appareil en conséquence.

S'assurer que tous les circuits raccordés à l'appareil satisfont au moins à la catégorie de surtension II selon CEI/EN 60664-1. Ne raccorder aux blocs d'alimentation que des alimentations disposant d'une protection contre les chocs électriques (TBTS ou TBTP). Respecter les directives d'installation selon CEI/EN 60079-14.

4.1 Exigences pour les câbles et raccordements

Respecter la section transversale admissible du conducteur. En cas d'utilisation d'un conducteur à plusieurs fils, lessertir avec des embouts d'extrémité de fil. N'utiliser qu'un conducteur par borne de raccordement. S'assurer que l'isolation du conducteur est présente jusqu'à la borne de raccordement. Respecter le couple de serrage des vis de la borne de raccordement.

Si la tension est supérieure à 50 V AC :

1. Couper la tension

1. Mettre en place ou retirer les borniers.

4.2 Exigences pour l'utilisation en tant que matériel associé

Les circuits en protection Ex i exploités avec des circuits sans sécurité intrinsèque ne doivent ensuite plus être exploités en tant que circuits en protection Ex i.

Les circuits de sécurité intrinsèque du matériel associé peuvent passer dans des zones à risque d'explosion.

Respecter la distance de séparation avec tous les circuits sans sécurité intrinsèque selon CEI/EN 60079-14. Respecter la distance de séparation entre deux circuits de sécurité intrinsèque voisins selon CEI/EN 60079-14. En cas de raccordement de l'appareil à un matériel de sécurité intrinsèque, respecter la valeur maximale de l'appareil. En cas de raccordement d'appareils de sécurité intrinsèque avec les circuits de sécurité intrinsèque d'un matériel associé, respecter la valeur maximale au sens de la protection contre l'explosion selon CEI/EN 60079-14 ou CEI/EN 60079-25 (preuve de la sécurité intrinsèque).

5 Raccordement électrique

Décteur NAMUR		Fin de course mécanique Circuit d'entrée n°
		123
123 456	123 456	400 Ω ≤ R ≤ 2 kΩ 123 456	10 kΩ 123 456	123 456

Valeurs maximales admissibles des circuits de commande en classe de protection « sécurité intrinsèque »
Tension 10,5 V
Courant 13 mA
Puisance 34 mW
Inductance externe 210 mH (IIC) / 840 mH (IIB)
Capacité externe 2,41 μF (IIC) / 16,8 μF (IIB)

6 Éléments de service et de visualisation

1: LED jaune Affichage	de l'état de commutation de la sortie 1/sorting 2; allumée si la sortie correspondante est commutée/le relais est en-clenché.
2: LED rouge Signal de	défaut pour le circuit d'entrée 1/circuit d'entrée 2; allumée en cas de rupture du fil ou court-circuit dans le circuit d'entrée correspondant. La sortie correspondante n'est pas active (transistor bloqué, relais déclenché).
3 : LED verte Allumée	orsque la tension d'alimentation est appliquée.
4 : Sélecteur S1 Programmation de la fonction de sortieS1 / S2 = 1 : fonction de commutation directe (sortie commuteconformément au signal d'entrée : IN = activée → OUT = activée).S1 / S2 = 2 : fonction de commutation inverse (sortie commute in-versement au signal d'entrée : IN = activée → OUT = désactivée).Pour les apparèils à une voie S2 n'a aucune fonction.
5 : Sélecteur S2
6 : Sélecteur S3 Réglage pour la surveillance de court-circuit et de rupture de cablePour le raccordement de détecteurs de proximité, la surveillanceest en原則e active. La position I doit être sélectionnée pourS3.Pour le raccordement de fins de course mécaniques :- Surveillance active avec le circuit d'entrée n° 1 ; la position I doit être sélectionnée pour S3.- Sans surveillance de court-circuit avec le circuit d'entrée n° 2et position I pour S3.- Sans surveillance de court-circuit et de rupture de cable avecle circuit d'entrée n° 3 et position Il pour S3.

7 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
