Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PV7060
Etendue de mesure	0...600 bar (0...8700 psi)
Tenue en pression	1500 bar (21755 psi)
Pression d'éclatement	2500 bar (36255 psi)
Type de pression	Pression relative
Raccord process	G 1/4 filetage extérieur
Sorties	2 sorties de commutation (OUT1, OUT2), communication IO-Link
Fonctions de commutation	Hystérésis (Hno/Hnc) ou fenêtre (Fno/Fnc)
Raccordement électrique	Connecteur M12 à 4 broches (selon norme DIN EN 60947-5-2)
Alimentation	TBTS/TBTP selon EN50178, 18...30 V DC (estimation)
Température ambiante	-25...80 °C (estimation)
Indice de protection	IP67 (estimation)
Matériau du boîtier	Acier inoxydable et plastique
Poids	Environ 250 g
Dimensions	Environ 80 x 30 x 30 mm
Paramétrage	Via IO-Link (PC ou Memory Plug)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la tenue en pression. Risque de brûlure au-delà de 40°C. Utiliser des fluides du groupe 2 sauf sur demande.
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur. Pièces de rechange disponibles sur demande auprès d'ifm.
Informations générales	Notice d'utilisation disponible sur notice-facile.com. Pour plus d'informations, consulter www.ifm.com.

FOIRE AUX QUESTIONS - PV7060 IFM

Comment installer le capteur de pression IFM PV7060 ?

Avant le montage, assurez-vous que l'installation est hors pression. Vissez l'appareil dans un raccord process G 1/4 et serrez fermement avec un couple de serrage de 30 à 50 Nm (pour la gamme jusqu'à 600 bar). Respectez les consignes de sécurité et les normes électriques en vigueur.

Quelle est la plage de mesure du PV7060 ?

Le capteur PV7060 mesure une pression relative de 0 à 600 bar (0 à 8700 psi). Sa tenue en pression est de 1500 bar et sa pression d'éclatement de 2500 bar.

Comment paramétrer les seuils de commutation ?

Le paramétrage s'effectue via IO-Link à l'aide d'un PC avec un logiciel compatible (ex. LINERECORDER DEVICE) ou via un Memory Plug. Vous pouvez régler les seuils d'enclenchement (SPx) et de déclenchement (rPx) pour les sorties OUT1 et OUT2, ainsi que les fonctions hystérésis ou fenêtre.

Que faire en cas de surpression dépassant la tenue en pression ?

Ne jamais dépasser la tenue en pression de 1500 bar, même brièvement, car cela peut détruire le capteur et provoquer des blessures. Prenez des mesures pour éviter les pics de pression statiques et dynamiques. Si la pression d'éclatement (2500 bar) est dépassée, l'appareil peut être détruit.

Le capteur PV7060 est-il compatible avec IO-Link ?

Oui, le PV7060 dispose d'une interface IO-Link intégrée. Il peut communiquer avec un maître IO-Link pour fournir les données process, les signaux de sortie et les diagnostics. Un câble adaptateur USB permet également une connexion point à point.

Comment nettoyer le capteur de pression ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits abrasifs ou les solvants qui pourraient endommager l'appareil. Assurez-vous que l'installation est hors tension et hors pression avant tout entretien.

Quels fluides sont autorisés avec le PV7060 ?

Le capteur est conçu pour des fluides du groupe 2 selon la directive DESP. Pour les fluides du groupe 1, contactez le fabricant. Il est résistant au vide et convient aux systèmes hydrauliques avec un réducteur de débit intégré.

Que faire si le capteur ne fonctionne pas ?

Vérifiez d'abord le raccordement électrique et l'alimentation (18-30 V DC). Assurez-vous que le paramétrage via IO-Link est correct. Consultez les messages de diagnostic via IO-Link. Si le problème persiste, contactez le service technique d'ifm.

Comment réinitialiser les paramètres d'usine ?

Les paramètres d'usine peuvent être restaurés via IO-Link en utilisant un logiciel de paramétrage. Les valeurs par défaut sont listées dans la notice (ex. SP1 = 25% VEM, ou1 = Hno, P-n = PnP, etc.). Vous pouvez également utiliser un Memory Plug préconfiguré.

Où trouver la notice complète du PV7060 ?

La notice d'utilisation complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également la télécharger sur le site d'ifm (www.ifm.com) avec les informations IODD et les détails techniques.

MODE D'EMPLOI PV7060 IFM

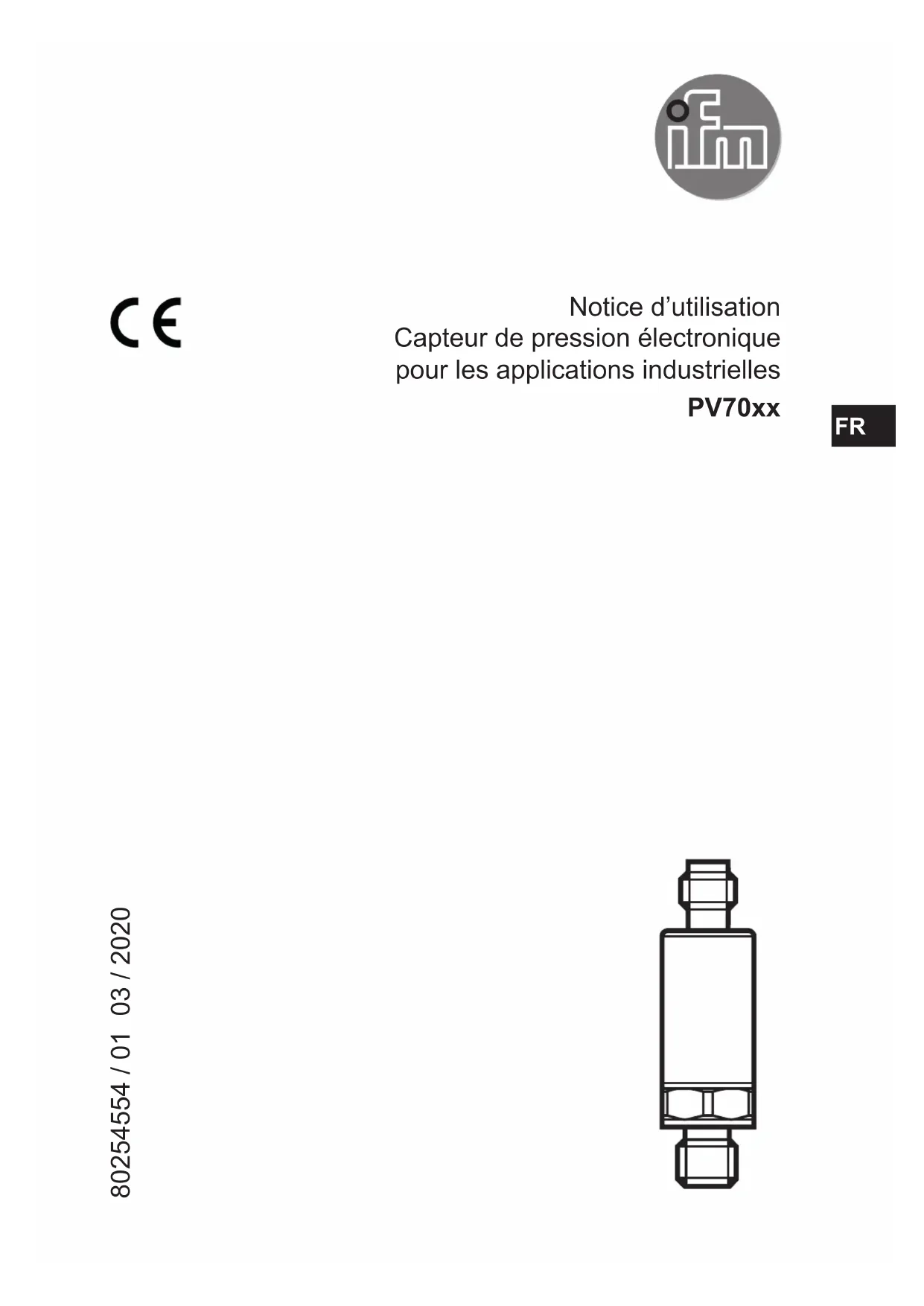

Notice d'utilisation Capteur de pression électronique pour les applications industrielles

PV70xx

FR

80254554 / 01 03 / 2020

1 Remarques préliminaires....2
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques ....4

3.1 Applications ....4
3.2 Utilisation dans les systèmes hydrauliques ....5

4 Fonction....5

4.1 Communication, paramétrage et évaluation....5
4.2 Fonction de commutation ....5
4.3 IO-Link 6

5 Montage....7
6 Raccordement électrique....7
7 Paramétrage....8

7.1 Paramétrage via PC 8
7.2 Paramétrage via le Memory Plug 9
7.3 Liste des paramètres....9

8 Réglage usine....11

1 Remarques préliminaires

Symboles utilisés

▶ Action à faire
→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Danger de blessures légères, réversibles.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

- Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

- Assurer une protection efficace des appareils et des câbles contre l'endommagement.

ATTENTION!

Avec des températures de plus de 40°C, quelques parties du boîtier peuvent s'échauffer à plus de 70°C.

Risque de brûlures

▶ Ne pas toucher l'appareil.

▶ Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

3 Fonctionnement et caractéristiques

L'appareil mesure et surveille la pression du système de machines et d'installations.

3.1 Applications

- Type de pression : Pression relative

Numéro de commande	Etendue de mesure Tenue en pression				Pression d'éclatement
Capteurs de pression avec filetage extérieur G1/4
	bar psi	bar psi bar psi
PV7060 0...600	0...8700	1500 21755 2500	36255
PV7000 0...400	0...5802	1000 14500 1700	24655
PV7001 0...250	0...3626	625 9060	1200 17400
PV7002	0...100	0...1450,5	250	3625	1000	14500
PV7023	0...60	0...870	150	2175	900	13050
PV7003	-1...25	-14,6...362,6	65	940	600	8700
PV7004	-1...10	-14,6...145,05	25	360	300	4350

MPa = bar ÷ 10 / kPa = bar × 100

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée. La pression d'éclatement indiquée ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. INFORMATION IMPORTANTE : risque de blessures !

Directive relative aux équipements sous pression (DESP) : Les appareils avec une tenue en pression de ≤ 1000 bar correspondent à la directive relative aux équipements sous pression, ont été conçus pour des fluides du groupe 2 et sont fabriqués selon les règles de l'art. Utilisation de fluides du groupe des fluides 1 sur demande !

Directive relative aux équipements sous pression (DESP) : Les appareils dont la valeur finale de l'étendue de mesure est de 600 bar correspondent à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe de fluides 2 et fabriqués et testés selon Module A. Utilisation de fluides du groupe des fluides 1 sur demande !

Les appareils sont résistants au vide.

Lorsque la longueur de câble dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommandons d'utiliser l'appareil dans des environnements d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.

3.2 Utilisation dans les systèmes hydrauliques

Réducteur de débit pour le raccord process :

Dans les systèmes hydrauliques, des effets très dynamiques comme par exemple des pics de pression, une cavitation etc. peuvent se produire selon l'état de fonctionnement respectif. Pour amortir ces effets sur l'élément de mesure du capteur, un obturateur est intégré dans le raccord process.

Le filetage spécifique de l'obturateur correspond à l'effet d'un orifice de 0,3 mm.

A considérer :

Une haute viscosité peut réduire le temps de réponse de quelques millisecondes. De fortes salissures peuvent affecter la fonctionnalité.

4 Fonction

• L'appareil génère des signaux de sortie selon le mode de fonctionnement et le paramétrage.
• De plus, il fournit les données process, les signaux de sortie et les messages de diagnostic via IO-Link.

4.1 Communication, paramétrage et évaluation

OUT1(broche 4)	• Signal de commutation pour la valeur limite de la pression du système• Communication via IO-Link
OUT2(broche 2)	• Signal de commutation pour la valeur limite de la pression du système

4.2 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [ou1] / [ou2] = [Hno] (→ Fig. 1).
• Fonction hystérésis / normalement fermé : [ou1] / [ou2] = [Hnc] (→ Fig. 1).

D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx). L'hystérésis ainsi définie est maintenue même si SPx est changé de nouveau.

• Fonction fenêtre / normalement ouvert : [ou1] / [ou2] = [Fno] (→ Fig. 2).
• Fonction fenêtre / normalement fermé : [ou1] / [ou2] = [Fnc] (→ Fig. 2).
  La largeur de la fenêtre peut être réglée par la différence entre FHx et FLx. FHx = valeur supérieure, FLx = valeur inférieure.

P = pression du système ; HY = hystérésis ; FE = fenêtre

En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérésis fixe de 0,25% de l'échelle de mesure.

4.3 IO-Link

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB ( → 7).

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

5 Montage

Avant le montage et le démontage de l'appareil: S'assurer que l'installation est hors pression.

▶ Visser l'appareil dans un raccord process G ^1/4 .
▶ Serrer fermement. Couple de serrage recommandé :

Gamme de pression en bar Couple de	serrage en Nm
jusqu'à 400 25...35
jusqu'à 600 30...50
Dépend de la lubrification, du joint d'étanchéité et de la charge de pression !

6 Raccordement électrique

FR

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs
BK noir
BN brun
BU bleu
WH blanc
			OUT1 : sortie de commutation ou IO-LinkOUT2 : sortie de commutationCouleurs selon DIN EN 60947-5-2

Exemples de raccordement

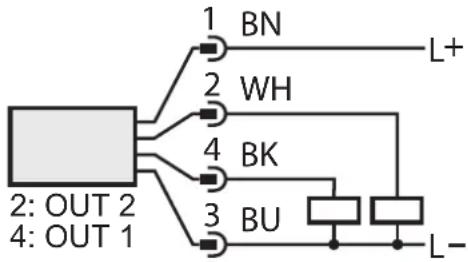

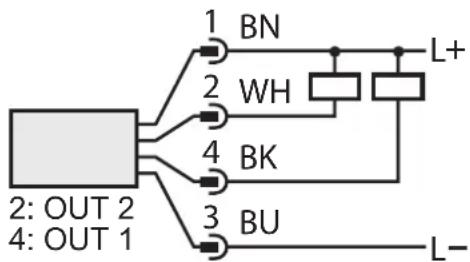

2 x commutation positive 2 x commutation négative

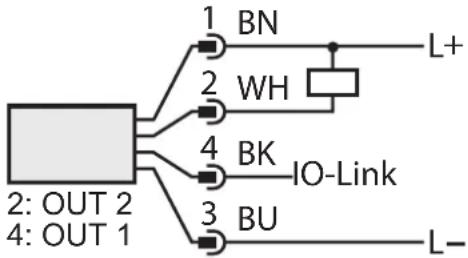

1 x commutation positive, 1 x IO-Link 1 x	commutation négative, 1 x IO-Link

7 Paramétrage

L'appareil ne peut être paramétré que via IO-Link.

▶ Préparer le matériel et le logiciel IO-Link pour l'opération de paramétrage.
▶ Raccorder l'appareil par ex. avec interface IO-Link ( → 7.1) ou le Memory Plug programmé ( → 7.2).
▶ Faire le paramétrage.
▶ Mettre l'appareil en service.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements des paramètres pendant l'opération peuvent affecter le mode de fonctionnement de l'installation !

▶ S'assurer qu'il n'y aura pas de mauvais fonctionnement dans l'installation.

7.1 Paramétrage via PC

Pour le paramétrage il faut un logiciel compatible avec IO-Link (par ex.

LINERECORDER DEVICE).

Pour le raccordement de l'appareil via l'interface USB du ordinateur, des interfaces IO-Link d'ifm sont disponibles → www.ifm.com.

▶ Préparer l'ordinateur, le logiciel et l'interface.
▶ Raccorder l'appareil avec l'interface IO-Link.
▶ Suivre le menu du logiciel IO-Link.
▶ Faire le paramétrage.
▶ Mettre l'appareil en service.

Paramètres réglables ( → 7.3).

7.2 Paramétrage via le Memory Plug

Des paramètres peuvent être écrits sur / transférés à l'appareil via un Memory Plug (module de mémoire) → www.ifm.com.

▶ Ecrire les paramètres dans le Memory Plug (par ex. via un PC).
▶ Raccorder le Memory Plug entre le capteur et le connecteur femelle.

En cas de tension d'alimentation fournie, les paramètres peuvent être transmis du Memory Plug au capteur.
▶ Enlever le Memory Plug.
▶ Mettre l'appareil en service.

Paramètres réglables ( → 7.3).

Le Memory Plug est également approprié pour mémoriser les paramètres actuels d'un appareil et pour les transférer à d'autres appareils du même type.

Plus d'informations sur le Memory Plug sont disponibles dans la documentation technique sur → www.ifm.com.

7.3 Liste des paramètres

Paramètre Fonction
SPx/rPx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage hystérésis. Condition préalable : réglage OUTx est [Hno] ou [Hnc].
FHx/FLx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage fenêtre. Condition préalable : réglage OUTx est [Fno] ou [Fnc].
ou1 Fonction de sortie pour OUT1 : Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]
ou2 Fonction de sortie pour OUT2 : Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H . .] ou fonction fenêtre [F . .], en normalement ouvert (.no) ou normalement fermé (.nc).
dS1 / dS2 Temporisation d'enclenchement pour OUT1 / OUT2.
dr1 / dr2 Temporisation au déclenchement pour OUT1 / OUT2.
uni	Unité de mesure standard pour la pression du système: [bAr] / [MPA] / [PSI].

Paramètre Fonction
P-n Logique	de commutation des sorties : pnp / npn.
Lo Mémoire	valeur minimum pour la pression du système.
Hi Mémoire	valeur maximum pour la pression du système.
dAP Amortissement du seuil de commutation.
COF Calibrage du point zéro
HIPS Réglage	du seuil pour le compteur de surcharges
HIPC Nombre	de surcharges

Pour plus d'informations, consulter la description IODD ( → www.ifm.com) ou les descriptions des paramètres spécifiques au contexte du logiciel de paramétrage utilisé.

8 Réglage usine

	Réglage usine Réglage utilisateur
SP1 25 % VEM*
rP1 23 % VEM *
ou1 Hno
ou2 Hno
SP2 75 % VEM *
rP2 73 % VEM *
dS1 0,0
dr1 0,0
dS2 0,0
dr2 0,0
P-n PnP
dAP 0,06
uni bAr
COF 0
HIPS MEW
HIPC 0

* = La valeur en pourcentage affichée de la valeur finale de l'étendue de mesure (VEM) du capteur correspondant en bar est réglée.

Plus d'informations sur www.ifm.com
