操作说明

电子压力传感器

用于工业应用

PV7xxx

目录

1 初步说明.... 3

1.1 使用的符号 3
1.2 警告.... 3

2 安全说明.... 4

2.1 网络安全 4

3 运输、处理和储存 5
4 指定用途.... 6

4.1 应用范围 6
4.2 于液压系统中使用 6

5 功能 7

5.1 IO-Link 7
5.2 模拟输出和通过 IO-Link 进行的通信的零点特性 ..... 7
5.3 通信、参数设定、评估.... 8
5.4 开关功能 8

6 安装 10
7 电气连接.... 11
8 参数设定.... 12

8.1 通过存储器插头设定参数..... 12
8.2 参数列表 13

9 出厂设定.... 14
10 处置、维修和退货.... 15

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
反应，结果

粗体 按键、按钮或指示标记

无链接交叉引用

带链接交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 仅将产品用于允许的介质（→技术资料）。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。

注意

介质温度高时，设备部件可能过热。

▷ 燃烧风险
▶ 请勿接触设备。
▶ 防止外壳接触易燃物质，并防止意外接触外壳。

2.1 网络安全

安装

该设备适合在符合 IEC 62443-1-1 的安全环境中运行。

该设备为防火墙之后的运行而设计。

▶ 根据 IEC 62443-1-1 对系统进行风险评估。
▶ 采取措施确保人身安全。

操作

▶ 请遵守产品文档中描述的安全功能及其使用建议。

维护

▶ 根据公司的变更管理者流程备份系统配置和系统数据。

报废

▶ 确保敏感信息不会落入未经授权的人士手中。
▶ 请务必将系统设置重置为出厂设定。

3 运输、处理和储存

▶ 将设备存放在其原包装中。
在设备存放期间，请遵守允许的环境条件（→技术数据）。
▶ 再次存放设备时，请使用原包装。
▶ 否则，应为未使用的连接器提供匹配的连接器或保护帽，并将设备包装在合适的包装中。

4 指定用途

该设备测量和监控机械设备和装置的系统压力。

4.1 应用范围

压力类型：相对压力

设备可抵抗真空。遵循数据表中的规格！

关于额定压力和爆破压力的信息 ➕ 技术资料

采取适当措施，避免静态和动态压力峰值超出指示的压力等级。切勿超过指示的爆破压力。即使仅在短时间内超过爆破压力，也可能损坏设备。注意：谨防人身伤害危险！

若电缆长度超过30米或在建筑外使用，则存在外部来源导致的过电压脉冲风险。建议在保护操作环境下使用设备，且将过电压脉冲限制在 500 V 以内。

压力设备指令 (PED):

测量范围终值为 6...1000 bar 的设备符合 “压力设备指令”，并按照合理的工程实践，针对第 2 组流体予以设计和生产。

根据要求使用流体组 1 的介质。

压力设备指令 (PED):

测量范围终值为 600 bar 的设备符合压力设备指令相关规定，针对第 2 组流体予以设计，并按照模块 A 进行生产和测试。根据要求使用流体组 1 的介质。

4.2 于液压系统中使用

管路连接中的限制装置：

在液压系统中，压力峰值、气蚀等高度活跃的影响可能发生，具体视操作条件而定。为降低对传感器测量元件的此类影响，传感器内部管路连接部分集成了阻尼元件。此元件的特定螺距相当于 0.3 mm 的孔，能减缓压力峰值的冲击。

高粘性将导致反应时间降低（以毫秒为单位）。严重污染将影响功能。

5 功能

• 设备根据工作模式和参数设定生成输出信号。
- 它也会通过 IO-Link 提供过程数据、输出信号和诊断讯息。

5.1 IO-Link

IO-Link 是用于将传感器和执行器连接至自动化系统的通信系统。IO-Link 按照 IEC 61131-9 标准进行标准化。

关于 IO-Link 的一般信息位于 io-link.ifm

输入输出设备描述 (IODD) 以及设备的所有参数、过程值和详细描述位于 documentation.ifm.com

IO-Link 提供以下优势：

• 无干扰传输所有数据和过程值
• 运行流程参数化或应用外预设
• 识别系统中连接设备的参数
• 额外参数和诊断功能
• 更换设备时自动备份和恢复参数集（数据存储）
• 记录参数集、过程值和事件
• 用于轻松规划项目的设备描述文件（IODD - 输入输出设备描述）
• 标准化电气连接
• 远程维护

5.2 模拟输出和通过 IO-Link 进行的通信的零点特性

由于允许的设备公差和温度变化，当没有施加压力时，传感器可能会显示与零点有偏差。为了防止这种情况，设备配备了让测量信号更稳定地保持在过程值0的功能。

零点特性开关输出：

图 1: 开关输出

可通过开关输出评估的第一个过程值由零点稳定器确定。

1: 过程值
2: 带迟滞的传感器输出信号（绿色）
3: 理想测量信号（红色）
4: 系统压力
5: 零点稳定度→技术资料

零点稳定度以跨度的 % 表示→ 技术资料。

零点特性 IO-Link 通信:

图 2: IO-Link 通信

1: 过程值
2: 传感器输出信号（绿色）
3: 理想测量信号（红色）
4: 系统压力
5: 零点稳定度→技术资料
6: 0.5 x 零点稳定度→技术资料

可通过 IO-Link 通信评估的第一过程值按零点稳定度的一半 (6) 表示。

在零点稳定度 (5) 的进一步范围内，传感器的输出信号以更大的斜率运行。

零点稳定度以跨度的 % 表示→ 技术资料。

5.3 通信、参数设定、评估

OUT1(插脚 4)	• 系统压力限值的开关信号• 通过 IO-Link 通信
OUT2(插脚 2)	• 系统压力限值的开关信号

5.4 开关功能

如果 OUTx 高于或低于设定的开关限值 (SPx, rPx)，则会改变其开关状态。可选择以下开关功能：

• 迟滞功能/常开：ou1 / ou2 = Hno → 图迟滞功能。
• 迟滞功能/常闭：ou1 / ou2 = Hnc → 图迟滞功能。
  首先设定开关点 (SPx)，然后设定复原点 (rPx)。即使 SPx 再次更改，定义的迟滞也将会保持不变。
• 窗口功能/常开：ou1 / ou2 = Fno → 图窗口功能。
• 窗口功能/常闭：ou1 / ou2 = Fnc → 图窗口功能。
• 可通过FHx与FLx的差值设定窗口的宽度。FHx=上限值，FLx=下限值。

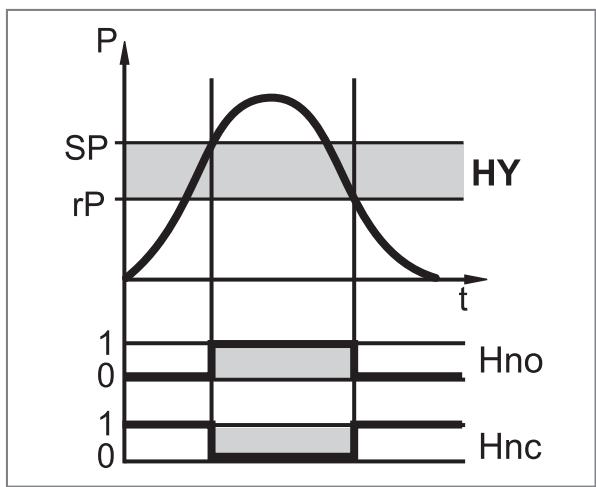

图 3: 迟滞功能

图 4: 窗口功能

P =	系统压力
HY =	迟滞
FE =	窗口

设为窗口功能时，设定点和复原点均具有测量范围 0.25% 的固定迟滞。

6 安装

注意

逸出的压缩空气或热介质。

▷ 压力导致的伤害风险或烧伤风险。
▶ 安装或拆卸设备前，确保未向系统施加任何压力，且管道或储罐中无任何介质。
▶ 注意与机器/介质温度有关的危险。

▶ 将设备插入相应的管路转接头。
▶ 拧紧设备。

推荐拧紧扭矩：取决于密封类型、压力负载和润滑！

G 螺纹:

• 高达 400 bar 的设备 = 25...35 Nm
• 400 bar 以上的设备 = 30...50 Nm

NPT 或 R 螺纹:

- 最高 50 Nm

7 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备：

针脚	芯线颜色
1:	BN	棕色
2:	WH	白色
3:	BU	蓝色
4:	BK	黑色
OUT1: 开关输出/ IO-Link
OUT2: 开关输出
DIN EN 60947-5-2 标准颜色

电路示例：

1: 2 x 正极开关
2: 2 x 负极开关
3: 1 x 正极开关，1 x IO-Link
4: 1 x 负极开关，1 x IO-Link

8 参数设定

可在安装之前或运行时设定参数。

如果在运行期间更改参数则会影响设备功能。

▶ 请务必确保您的设备不会出现故障。

设定参数时，设备仍将处于工作模式下。参数设定完成前，会按现有参数继续监测。

可通过 IO-Link 接口设定设备参数，例如：

• 通过合适的参数设置软件设定参数，如 ifm moneo|configure
• 通过 PLC 参数设置
• 通过 IIoT 应用程序参数设置

通过 IO-Link 接口参数设置的要求:

√ 通过参数设置软件进行参数设定时的输入输出设备描述 (IODD)，请参阅 documentation.ifm.com
√ 通过 PLC 或 IIoT 应用程序进行参数设置设备的 IO-Link 接口描述文件 (PDF)，请参阅 documentation.ifm.com
√ IO-Link 主站
▶ 将 IO-Link 主站连接到参数设置软件、PLC 或 IIoT 应用程序。
▶ 将设备连接到 IO-Link 主站的相应对应的端口。
▶ 将 IO-Link 主站端口设置为 IO-Link 操作模式。
▷ 设备更改至 IO-Link 模式。
▶ 在软件中更改参数设置。
▶ 将参数设置写入设备。

支持通过IO-link进行系统集成和参数设置：

参数设置软件（如 moneo）的→手册

说明和配置文件，位于 ifm.com/cnt/io-link-system-integration。

8.1 通过存储器插头设定参数

参数集可通过存储器插头（ifm 存储模块）写入设备/利用设备记录：www.ifm.com。

若要将数据从存储插头写入传感器，则传感器必须为出厂设定。

如果传感器经过配置，则存储插头记录参数集，而后可传输至同一类型的其他传感器。

▶ 将适当的参数集（如来自 PC 或同一类型的传感器）加载至存储插头。
▶ 在传感器和插座之间连接存储器插头。
▷ 包含出厂设定的传感器：

提供电压时，设定的参数从存储器插头传输至传感器。

▷ 设定经过更改的传感器：

施加电压时，存储插头记录传感器的参数集。

▶ 移除存储器插头。

▶ 将设备投入使用。

关于存储器插头的更多信息：→ 文档 www.ifm.com。

8.2 参数列表

参数	功能
SPx / rPx	带迟滞设定的 OUTx 开启时系统压力的上限值/下限值。要求:OUTx 设定为 Hno 或 Hnc。
FHx / FLx	带窗口设定的 OUTx 开启时系统压力的上限值/下限值。要求:OUTx 设定为 Fno 或 Fnc。
ou1	OUT1 的输出功能:压力值的开关信号:迟滞功能 H .. 或窗口功能 F..,常开触点 . no 或常闭 . nc。
ou2	OUT2 的输出功能:压力值的开关信号:迟滞功能 H .. 或窗口功能 F ..,常开 . no 或常闭 . nc。
dS1 / dS2	OUT1/OUT2 的开启延迟
dr1 / dr2	OUT1/OUT2 的关闭延迟.
uni	系统压力的标准测量单位:bAr / MPA / PSI。
P-n	输出逻辑:pnp / npn。
Lo	系统压力历史最小值。
Hi	系统压力历史最大值。
dAP	开关点的阻尼。
coF	零点校准
HIPS	设定过载计数器的阈值
HIPC	过载流程数量

9 出厂设定

	PV7xxx	用户设定
SP1	25 % MEW*
rP1	23 % MEW*
SP2	75 % MEW*
rP2	73 % MEW*
uni	bar
ou1	Hno
ou2	Hno
dS1	0.0
dr1	0.0
dS2	0.0
dr2	0.0
P-n	PnP
dAP	0.06
coF	0
HIPS	MEW
HIPC	0 bar

* = 以 bar表示的，已设定传感器测量范围 (MEW) 终值的所指示百分比。

10 处置、维修和退货

▶ 在退货的情况下，请确保产品和组件已清洁，尤其是要清除危险和有毒物质。
- ▶ 弃用设备时，应按适用的国家法规以环保的方式处理设备。
设备无法修理。
