O6H303 - Éclairage IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur réflexion directe avec suppression de l'arrière-plan
Marque	IFM
Modèle	O6H303
Catégorie	Éclairage
Alimentation électrique	10-30 V DC (selon EN 50178)
Type de sortie	PNP ou NPN, configurable
Fonction de commutation	Éclairement (L) ou obscurcissement (D), sélectionnable par commutateur
Portée réglable	Oui, par potentiomètre (sens horaire pour augmenter, antihoraire pour réduire)
Indicateurs LED	LED verte (alimentation et stabilité du signal), LED jaune (sortie active)
Affichage de stabilité	LED verte allumée lorsque la tension d'alimentation est présente et le signal est stable
Raccordement électrique	Connecteur M8 ou M12, 3 ou 4 broches (selon version); câble disponible
Matériau du boîtier	Plastique
Mode de détection	Détection sans contact d'objets et de matières
Suppression de l'arrière-plan	Oui, intégrée
Entretien et nettoyage	Nettoyer la lentille régulièrement; ne pas utiliser de solvants ou produits agressifs
Sécurité	Montage par un électricien qualifié; respecter les règlements nationaux et internationaux
Réparabilité	Réparation par le fabricant uniquement; ne pas réparer soi-même
Élimination	Élimination écologique selon les règlements nationaux en vigueur
Informations générales	Notice disponible au format PDF; données techniques sur www.ifm.com

FOIRE AUX QUESTIONS - O6H303 IFM

Comment régler la portée du détecteur O6H303 ?

Tournez le potentiomètre de réglage de portée en sens horaire pour augmenter la portée, et en sens antihoraire pour la réduire.

Que signifient les LED verte et jaune sur l'appareil ?

La LED verte indique que l'alimentation est fournie et que le signal est stable. La LED jaune s'allume lorsque la sortie de commutation est active (selon le mode choisi).

Comment configurer la fonction de sortie (éclairement/obscurcissement) ?

Utilisez le commutateur de fonction de sortie (élément 4) pour sélectionner le mode L (éclairement) ou D (obscurcissement).

Quel type de raccordement électrique est utilisé ?

L'appareil se raccorde via un connecteur M8 ou M12 (3 ou 4 broches) ou un câble. Les couleurs des fils sont : BN = brun (L+), BU = bleu (L-), BK = noir (sortie).

Comment nettoyer le détecteur ?

Dégagez la lentille de tout encrassement. N'utilisez pas de solvants ou de produits qui pourraient abîmer les parties en plastique.

Puis-je réparer moi-même un détecteur défectueux ?

Non, les détecteurs défectueux ne doivent être réparés que par le fabricant.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être fournie selon EN 50178. La tension typique est de 10-30 V DC.

Comment monter le détecteur ?

Orientez le détecteur vers l'objet à détecter et fixez-le à l'aide d'un dispositif de fixation. Assurez-vous que le mouvement des objets est transversal par rapport à la lentille.

Que faire si la LED verte ne s'allume pas ?

Vérifiez l'alimentation électrique et les connexions. Si la LED reste éteinte, l'appareil peut être défectueux; contactez le fabricant.

Comment vérifier le bon fonctionnement de l'appareil ?

Mettez l'appareil sous tension : la LED verte doit s'allumer. En mode éclairement, placez un objet devant le détecteur : la LED jaune doit s'allumer. En mode obscurcissement, elle s'allume quand aucun objet n'est détecté.

MODE D'EMPLOI O6H303 IFM

Notice d'utilisation

Système réflexion directe avec suppression de l'arrière-plan

efector200®

O6H3

FR

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

3 Montage

▶ Orienter le détecteur réflexion directe vers l'objet à détecter.
▶ Le fixer à l'aide d'un dispositif de fixation.

Remarque :

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

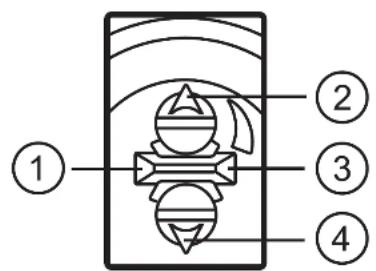

4 Eléments de service et d'indication

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage de portée
3: LED verte - fonctionnement, affichage de stabilité
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	éteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	éteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

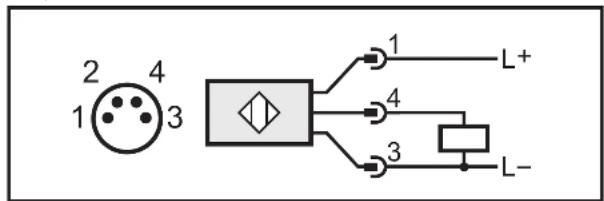

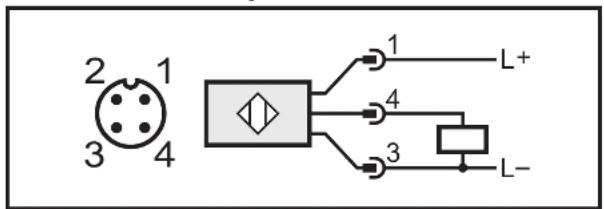

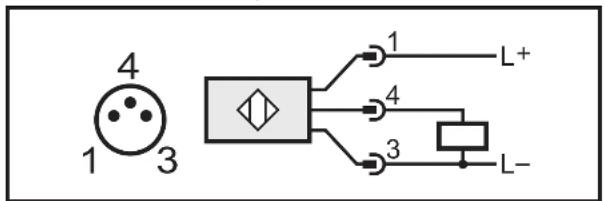

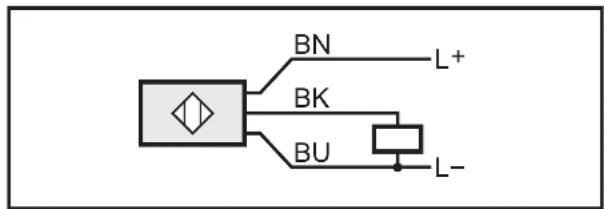

5.1 PNP

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

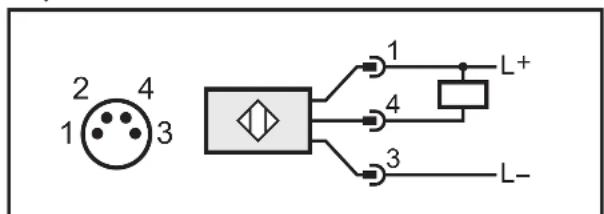

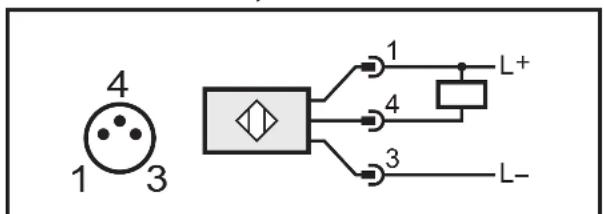

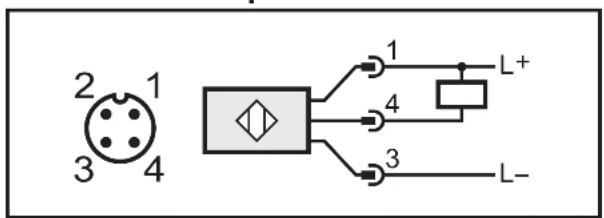

5.2 NPN

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

6.1 Régler la fonction sortie

Réglage D : obscurcissement
Réglage L : éclairement

6.2 Régler la portée

▶ Augmenter la portée :
Tourner le potentiomètre de réglage en sens horaire.
Réduire la portée :

Tourner le potentiomètre de réglage en sens anti-horaire.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.
Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
