MODE D'EMPLOI DV1004 IFM

Notice d'utilisation

Ruban LED

DV1000

DV1001

DV1002

DV1003

DV1004

FR

80294791 / 00 07 / 2020

1 Remarques préliminaires....3
1.1 Symboles utilisés....3
1.2 Avertissements utilisés ....3
2 Consignes de sécurité ....4
3 Fonctionnement et caractéristiques....5
4 Montage....5
5 Raccordement électrique....6
5.1 Raccordement des broches....6
6 Fonctionnement....6
7 Schéma d'encombrement....7
8 Données techniques....7
9 Maintenance, réparation et élimination....8
9.1 Nettoyage de la surface du boîtier....8
10 Homologations/normes....8

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

▶ Action à faire

Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

Danger de blessures légères, réversibles.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système. L'installateur du système est responsable de la sécurité du système. L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• En cas de mauvais fonctionnement de l'appareil prendre contact avec le fabricant. Les interventions sur l'appareil ne sont pas autorisées.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
  • Assurer une protection efficace des appareils, des connecteurs et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

ATTENTION!

Lésions oculaires

L'exposition permanente au rayonnement peut endommager les yeux.

Ne pas regarder le faisceau en permanence !

3 Fonctionnement et caractéristiques

L'appareil sert à illuminer les machines et à visualiser les états de la machine. De plus, il permet un guidage utilisateur par les signaux optiques.

L'appareil n'est conçu que pour une utilisation en intérieur. Respecter les conditions d'utilisation (→ 8 Données techniques).

L'appareil ne doit pas être utilisé pour des applications de sécurité, par ex. contrôle d'accès.

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Evacuer la chaleur émise pendant le fonctionnement comme suit :

▶ Montage sur une surface rafraîchissante.

Respecter les rayons de courbure minimum.

Rayon de courbure partie plate : ≥ 50 mm

Rayon de courbure partie étroite : ≥ 200 mm

Ne pas plier ou tordre le ruban LED.

Assurer la convection de chaleur.

Plus la température est élevée, plus le vieillissement est fort.

▶ Ne pas couvrir l'éclairage.

▶ Si l'éclairage n'est pas utilisé pendant une période prolongée, mettez-le hors tension.

Une forte souillure empêche l'émission de lumière et augmente le développement de chaleur.

▶ Nettoyer régulièrement l'appareil.

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

Des accessoires spéciaux sont disponibles pour un montage fixe.

Plus d'informations sur des accessoires disponibles sur www.ifm.com

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation par TBTS, TBTP.

▶ Mettre l'installation hors tension.

▶ Raccorder le câble au connecteur M12 de l'appareil. Couple de serrage max. 0,6 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

5.1 Raccordement des broches

Connecteur M12, 5 pôles, codage A

(5 x 0,34 mm² / AWG 22)

1 : LED-a (RVB rouge)

2 : LED-b (RVB vert)

3 : GND

4 : LED-d (RGB blanc)

5 : LED-c (RGB bleu)

6 Fonctionnement

L'appareil dispose de quatre entrées TOR. Les entrées TOR permettent de régler la couleur du ruban LED.

Les caractéristiques suivantes sont assignées aux trois entrées TOR :

• entrée a - rouge
• entrée b - vert
• entrée c - bleu
• entrée d - blanc

L'utilisateur peut déterminer la couleur du ruban LED en commandant les quatre entrées de manière correspondante.

Entrée d (blanc)	Entrée c (bleu)	Entrée b (vert)	Entrée a (rouge)	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turquoise
0 1 1 1 blanc (mélange RVB)
1 0 0 0 blanc (du canal blanc,				consommation en courant réduite)

FR

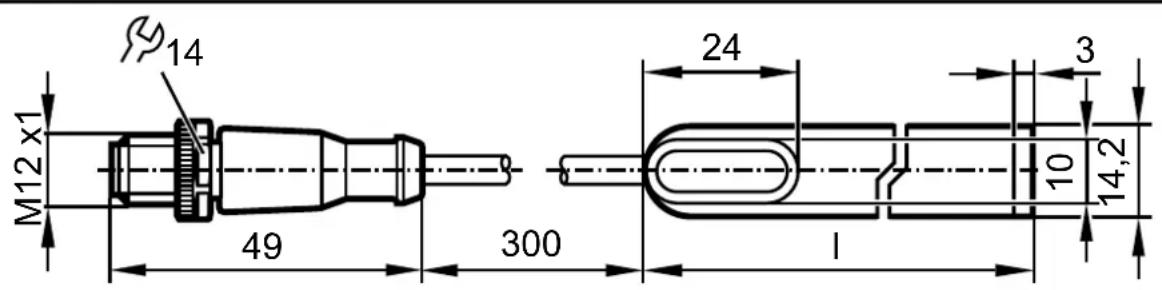

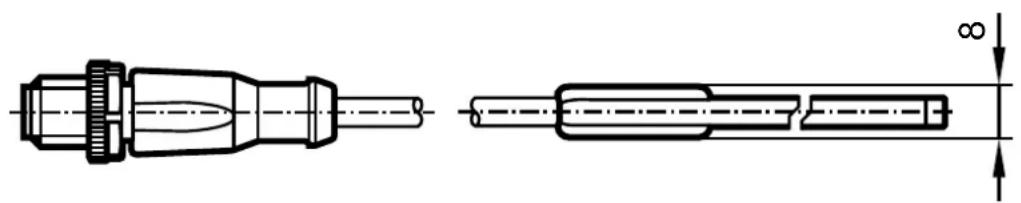

7 Schéma d'encombrement

8 Données techniques

Données techniques sur www.ifm.com.

9 Maintenance, réparation et élimination

L'appareil est sans maintenance.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

9.1 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.
▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
▶ En cas de salissures tenaces, utiliser un chiffon humide.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

10 Homologations/normes

Les déclarations de conformité CE, homologations, etc. sont disponibles sur www.ifm.com.
