E12519 - Vanne industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne industrielle manuelle
Marque	IFM
Modèle	E12519
Utilisation	Ouverture et fermeture du débit de fluides industriels
Matériau principal	Acier inoxydable (estimation)
Pression maximale de service	16 bar (estimation)
Température de fonctionnement	-20 °C à +80 °C (estimation)
Raccordement	Fileté ou à brides (selon version)
Kit de montage inclus	Oui, pour détecteur double (réf. E125xx)
Composants du kit	Vis d'entraînement, contre-écrou, platine coudée, partie supérieure, écrous M6, rondelles éventails, détecteur double, came porte-drapeaux
Montage requis	Percer et tarauder la poignée de la vanne
Réglage en hauteur	Par pas de 10 mm
Type de détecteur	Détecteur double
Alimentation du détecteur	24 V CC (non spécifié, estimation)
Sortie du détecteur	Contact NO/NF (estimation)
Sécurité	Inspection visuelle et test de fonctionnement après montage
Entretien	Nettoyer régulièrement selon les conditions d'utilisation
Réparabilité	Pièces détachées disponibles sur demande
Documentation fournie	Notice d'utilisation et de montage (PDF)
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - E12519 IFM

Comment monter le kit de montage sur la vanne IFM E12519 ?

Le montage nécessite de percer et tarauder un trou dans la poignée de la vanne, puis de visser la vis d'entraînement avec le contre-écrou, fixer la platine coudée et la partie supérieure, régler la hauteur et monter le détecteur double. Voir la notice pour les étapes détaillées.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une perceuse, d'un taraud, d'une clé pour écrous, d'un tournevis et éventuellement d'une clé dynamométrique.

Comment régler la hauteur de la partie supérieure du kit ?

La hauteur se règle par pas de 10 mm en desserrant les écrous et en repositionnant la partie supérieure sur la platine coudée.

Que faire après avoir monté le kit ?

Effectuez une inspection visuelle de tous les fixations et réalisez un test de fonctionnement pour vérifier le bon positionnement du détecteur.

Comment nettoyer la vanne industrielle ?

Utilisez un chiffon doux et un détergent non agressif. Évitez les produits abrasifs. Rincez à l'eau claire et séchez soigneusement.

Où trouver des pièces de rechange pour le kit de montage ?

Contactez le service client IFM ou consultez le site web pour commander les pièces détachées comme la vis d'entraînement ou le détecteur double.

La notice est-elle disponible en d'autres langues ?

Oui, vous pouvez demander une traduction gratuite en choisissant votre langue sur la page de téléchargement de la notice et en fournissant votre email.

Puis-je utiliser ce kit de montage sur d'autres vannes que le modèle E12519 ?

Le kit est conçu pour la vanne E12519. Son utilisation sur d'autres modèles n'est pas garantie. Vérifiez les dimensions et la compatibilité avant montage.

Quelle est la fonction du détecteur double ?

Le détecteur double permet de surveiller la position de la vanne (ouverte ou fermée) et de transmettre un signal électrique pour la commande automatisée.

Quelle est la pression maximale recommandée pour la vanne E12519 ?

La pression maximale de service est estimée à 16 bar. Consultez la fiche technique du produit pour les valeurs exactes.

MODE D'EMPLOI E12519 IFM

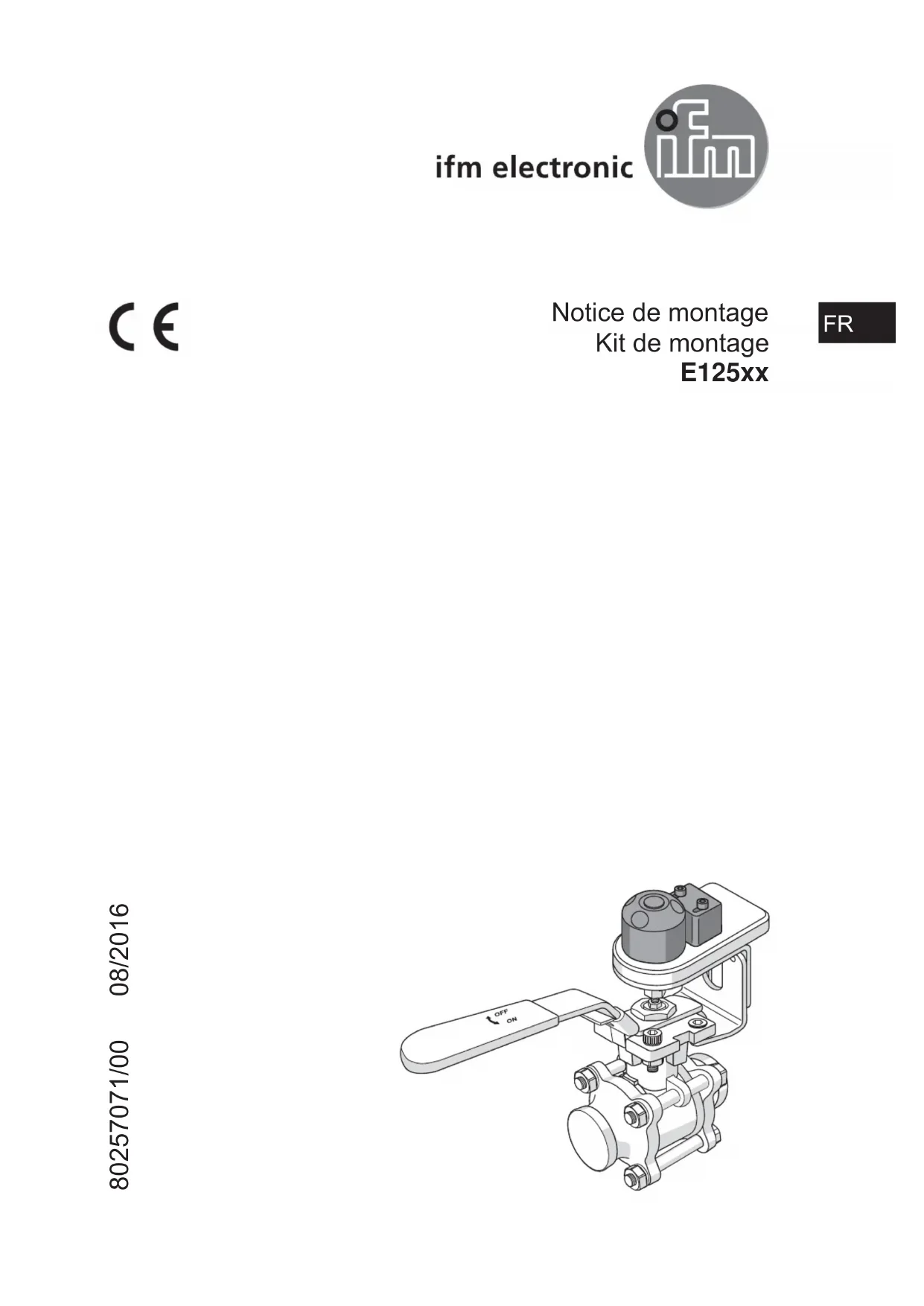

Notice de montage Kit de montage E125xx

FR

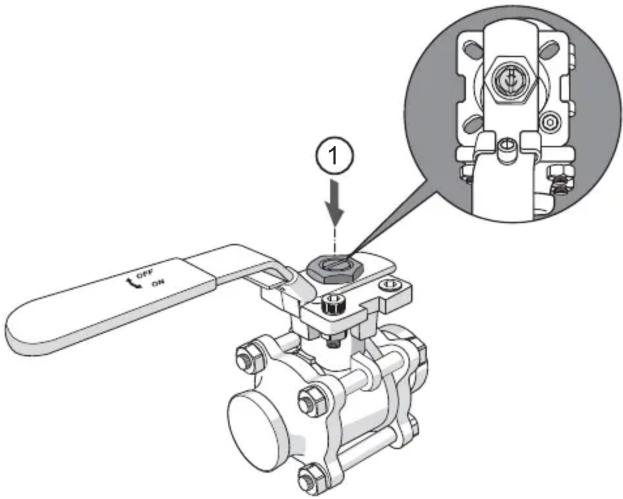

Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire.
► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2).
► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).►Monter le détecteur double sur la platine et la came (came porte-drapeaux) sur l'arbre (6).
►Effectuer une inspection visuelle et un test de fonctionnement.
