Type de produit	Vanne industrielle avec kit de montage
Marque	IFM
Modèle	E12524
Utilisation	Commande de fluides industriels
Kit de montage	Inclus pour détecteur double
Matériau du corps	Acier inoxydable
Pression maximale de service	10 bar
Température de fonctionnement	-20 °C à +80 °C
Type de commande	Manuelle (poignée)
Fonctions principales	Ouverture et fermeture du flux
Montage	Sur vanne manuelle (nécessite perçage de la poignée)
Accessoires fournis	Vis d’entraînement, contre-écrou, platine coudée, rondelles, écrous M6
Détecteur associé	Double détecteur avec came porte-drapeaux
Entretien	Inspection visuelle et test de fonctionnement réguliers
Sécurité	Suivre les instructions de montage pour éviter les fuites
Réparabilité	Pièces de rechange disponibles : vis, écrous, platine
Poids approximatif	1 kg (hors vanne)

FOIRE AUX QUESTIONS - E12524 IFM

Comment monter le kit E12524 sur ma vanne manuelle ?

Percez un trou centré dans la poignée, taraudez-le, puis vissez la vis d'entraînement avec le contre-écrou. Fixez la platine coudée sur la vanne, puis assemblez la partie supérieure avec les écrous M6 et les rondelles. Ajustez la hauteur par pas de 10 mm.

Quel type de détecteur est compatible avec ce kit ?

Le kit est conçu pour un détecteur double monté sur la platine, avec une came porte-drapeaux sur l'arbre.

Puis-je utiliser ce kit sur n'importe quelle vanne manuelle ?

Le kit est prévu pour des vannes manuelles avec une poignée permettant le perçage d'un trou de diamètre adapté à la vis d'entraînement.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une perceuse, d'un taraud, d'une clé pour écrous et d'un tournevis.

Comment régler la position en hauteur du détecteur ?

La partie supérieure peut être déplacée par pas de 10 mm sur la platine coudée pour ajuster la hauteur.

Que faire si la vis d'entraînement est trop longue ?

Raccourcissez la vis d'entraînement à la longueur nécessaire à l'aide d'une scie à métaux.

Comment vérifier que le montage est correct ?

Effectuez une inspection visuelle de toutes les fixations et un test de fonctionnement en actionnant la vanne.

Ce kit est-il adapté aux fluides corrosifs ?

Le kit est en acier inoxydable et résiste à de nombreux fluides. Consultez la compatibilité avec votre fluide spécifique.

Où puis-je trouver des pièces de rechange pour le kit ?

Les pièces comme la vis d'entraînement, les écrous et la platine sont disponibles auprès de IFM ou de distributeurs agréés.

Quelle est la pression maximale supportée par le kit ?

Le kit est conçu pour une pression maximale de 10 bar. Ne dépassez pas cette limite.

MODE D'EMPLOI E12524 IFM

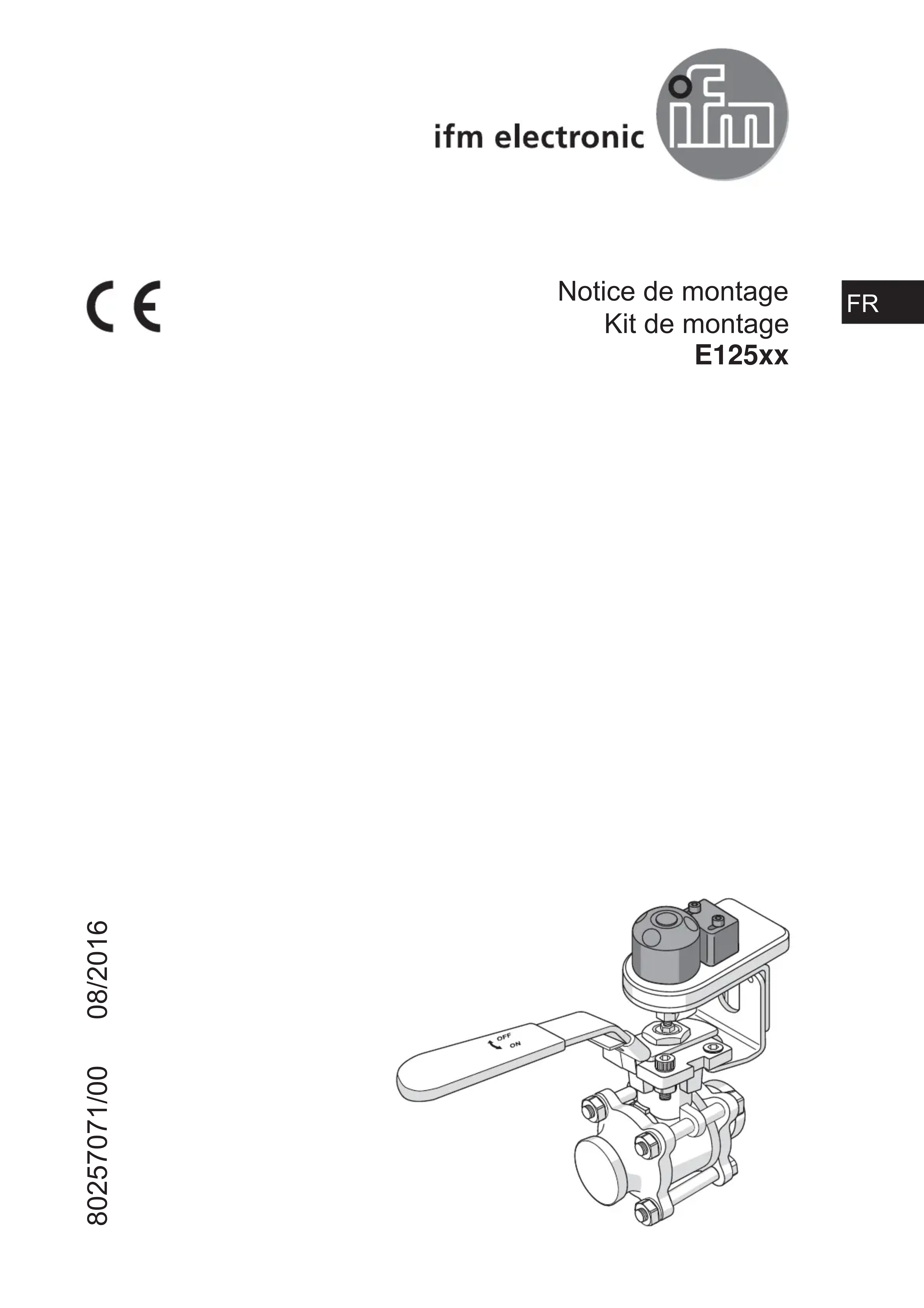

Notice de montage Kit de montage E125xx

FR

Montage

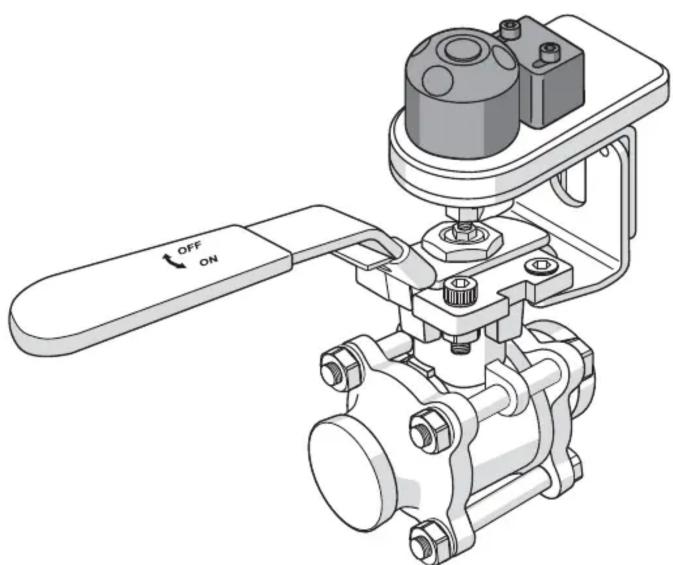

Préparation du montage • Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entrainment (1). • Tarauder le trou/percé. • Raccourcir la vis d'entrainment à la longueur nécessaire.	1 2 3 4
• Visser le contre-écrou fourni sur la vis d'entrainment, puis visser la vis d'entrainment dans la poignée (1). • Monter la platine coudée sur la vanne manuelle (2).
• Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles évntails. • Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4). • Régler la vis d'entrainment à la hauteur du pont supérieure, puis tournier l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).
Monter le détecteur double sur la platine et lacame (came portedrapeaux) sur l'arbre (6).	6
Effectuer une inspection visuelle et un test de fonctionnement.
