| Type de produit | Vanne industrielle |
| Marque | IFM |
| Modèle | E12592 |
| Matériau du corps | Acier inoxydable |
| Diamètre nominal | DN 50 (estimation) |
| Pression nominale | PN 16 (estimation) |
| Température de fonctionnement | -20 °C à +80 °C (estimation) |
| Type d'entraînement | Manuel (poignée) |
| Alimentation | Aucune (actionnement manuel) |
| Fonctions principales | Ouverture et fermeture du débit |
| Kit de montage inclus | Platine coudée, vis d'entraînement, contre-écrous, rondelles |
| Installation | Percer et tarauder la poignée, fixer la platine |
| Réglage en hauteur | Pas de 10 mm |
| Détecteur compatible | Détecteur double (non fourni) |
| Entretien | Inspection visuelle et test de fonctionnement réguliers |
| Nettoyage | Essuyer avec un chiffon sec, éviter les solvants |
| Sécurité | Respecter le sens de montage de la flèche |
| Pièces détachées disponibles | Vis d'entraînement, contre-écrous, rondelles éventails |
| Réparabilité | Pièces standard, remplacement facile |
FOIRE AUX QUESTIONS - E12592 IFM
Comment préparer le montage du kit E12592 ?
Percez un trou dans la poignée de la vanne manuelle dans le sens de la flèche, puis taraudez-le. Raccourcissez la vis d'entraînement à la longueur nécessaire.
Comment fixer la platine coudée sur la vanne ?
Montez la platine coudée sur la vanne manuelle à l'aide des vis fournies. Assurez-vous qu'elle est bien alignée avec le trou de la poignée.
Comment régler la hauteur de la partie supérieure ?
La hauteur se règle par pas de 10 mm. Déplacez la partie supérieure sur la platine coudée jusqu'à la position souhaitée, puis fixez-la avec les écrous M6 x 10 et les rondelles éventails.
Comment installer le détecteur double ?
Montez le détecteur double sur la platine et la came (came porte-drapeaux) sur l'arbre. Assurez-vous que le détecteur est correctement positionné pour détecter la came.
Quels sont les outils nécessaires pour le montage ?
Vous aurez besoin d'une perceuse, d'un taraud, d'une clé pour écrous, et d'un tournevis. Utilisez des outils adaptés à la taille des vis et écrous fournis.
Comment effectuer un test de fonctionnement après montage ?
Actionnez manuellement la vanne pour vérifier qu'elle s'ouvre et se ferme complètement. Vérifiez que le détecteur double répond correctement à la rotation de la came.
Que faire si la vis d'entraînement est trop longue ?
Raccourcissez la vis d'entraînement à la longueur nécessaire à l'aide d'une scie à métaux. Limez les bords pour éviter les bavures.
Quel entretien régulier est recommandé ?
Effectuez une inspection visuelle de la vanne et du kit de montage. Testez le fonctionnement périodiquement. Nettoyez les surfaces avec un chiffon sec.
Puis-je utiliser le kit avec d'autres vannes ?
Le kit E12592 est conçu pour les vannes manuelles IFM. Pour d'autres marques, vérifiez la compatibilité des dimensions et du pas de vis.
Où trouver des pièces détachées pour le kit ?
Les pièces détachées comme la vis d'entraînement, les contre-écrous et les rondelles sont disponibles auprès du fabricant IFM ou de revendeurs agréés.
Questions des utilisateurs sur E12592 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Vanne industrielle au format PDF gratuitement ! Retrouvez votre notice E12592 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E12592 de la marque IFM.

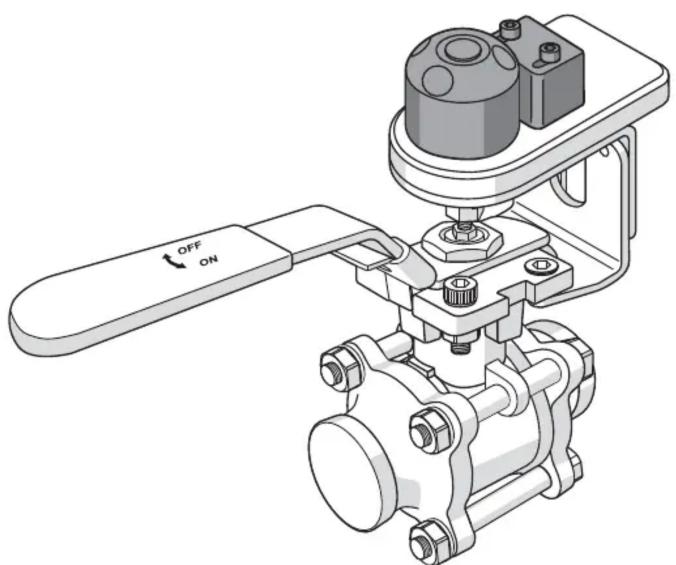

MODE D'EMPLOI E12592 IFM

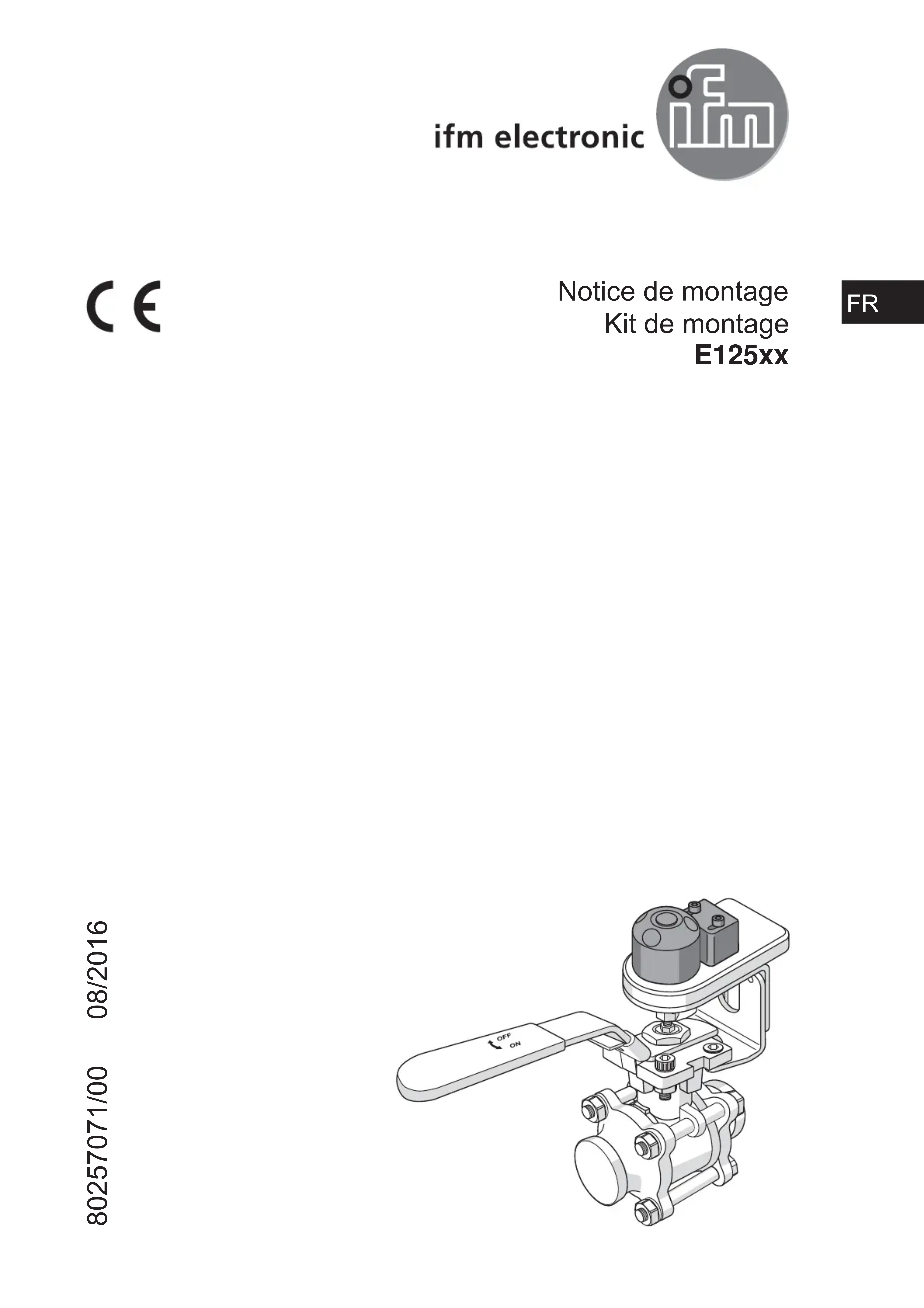

Notice de montage Kit de montage E125xx
FR

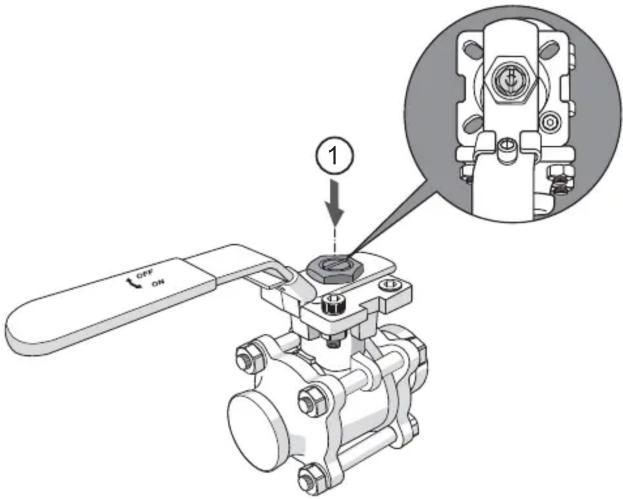

| Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire. |  |

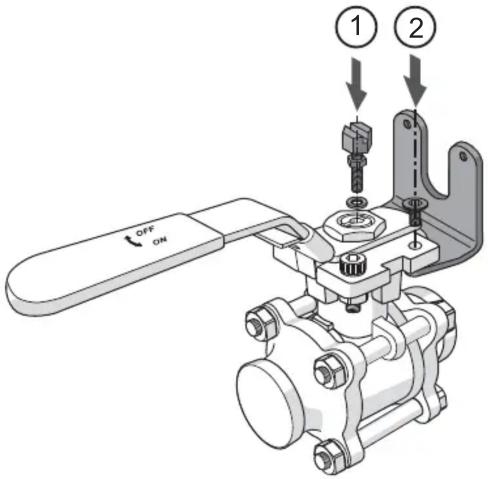

| ► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2). |  |

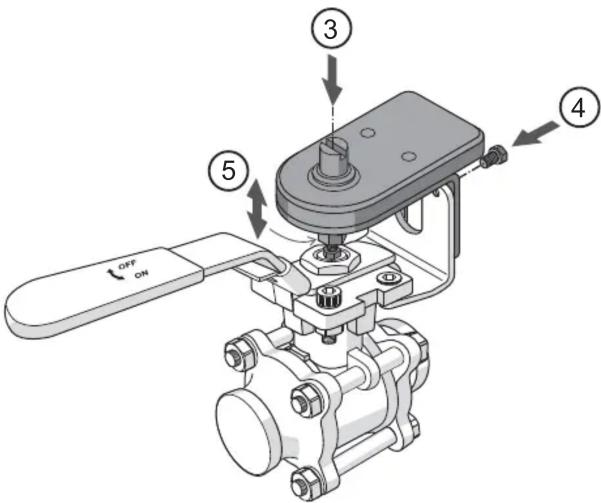

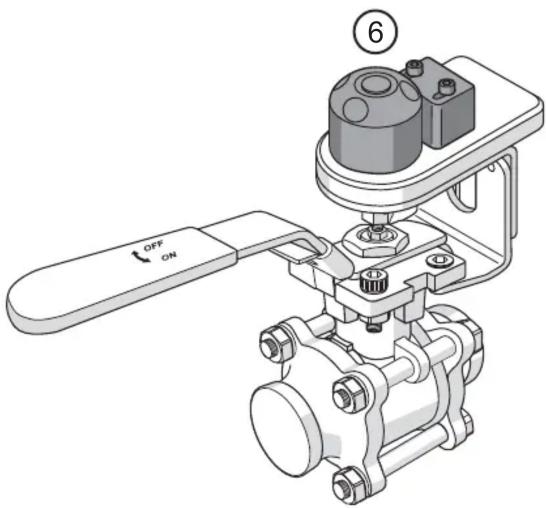

| ► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).►Monter le détecteur double sur la platine et la came (came porte-drapeaux) sur l'arbre (6). |   |
| ►Effectuer une inspection visuelle et un test de fonctionnement. |
