IFM E12520 - Vanne industrielle

E12520 - Vanne industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil E12520 IFM au format PDF.

Français FR Télécharger 💬 Question IA 10 questions ⚙️ Specs
📄

Document temporairement indisponible

La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.

Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Vanne industrielle avec kit de montage
Marque IFM
Modèle E12520
Composants inclus Platine coudée, vis d'entraînement, contre-écrou, détecteur double, came porte-drapeaux, rondelles éventails, écrous M6x10
Fonctions principales Commande manuelle du débit avec détection de position par détecteur double
Type de vanne compatible Vanne manuelle à levier avec poignée percée
Raccordement Montage sur vanne manuelle existante (kit adaptable)
Réglage en hauteur Par pas de 10 mm sur la platine coudée
Détection Détecteur double pour indicateur de position (ouverture/fermeture)
Signal de sortie Contact sec (selon détecteur)
Matériau du boîtier du détecteur Plastique (estimation)
Indice de protection IP67 (estimation IFM)
Température ambiante -25°C à +70°C (estimation)
Outillage nécessaire Perceuse, taraud, clé, tournevis

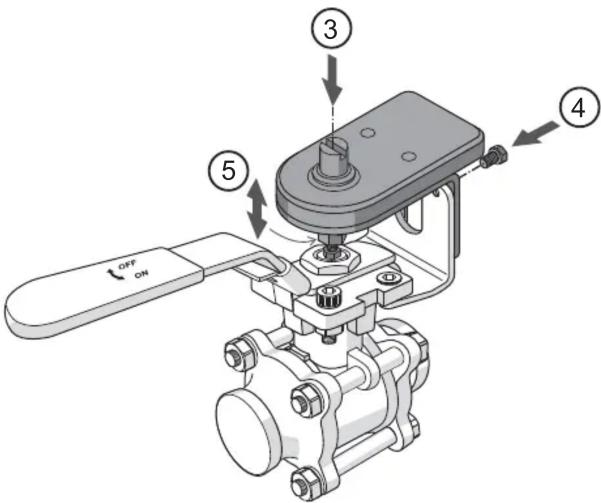

Montage Percer et tarauder la poignée, visser la vis d'entraînement, fixer la platine et le détecteur
Entretien Inspection visuelle régulière et test de fonctionnement périodique
Sécurité Utiliser des rondelles éventails, serrer correctement les écrous, vérifier la fixation
Pièces détachées disponibles Vis d'entraînement, contre-écrou, platine coudée, détecteur double, came, écrous M6
Réparabilité Pièces de rechange disponibles pour le kit de montage

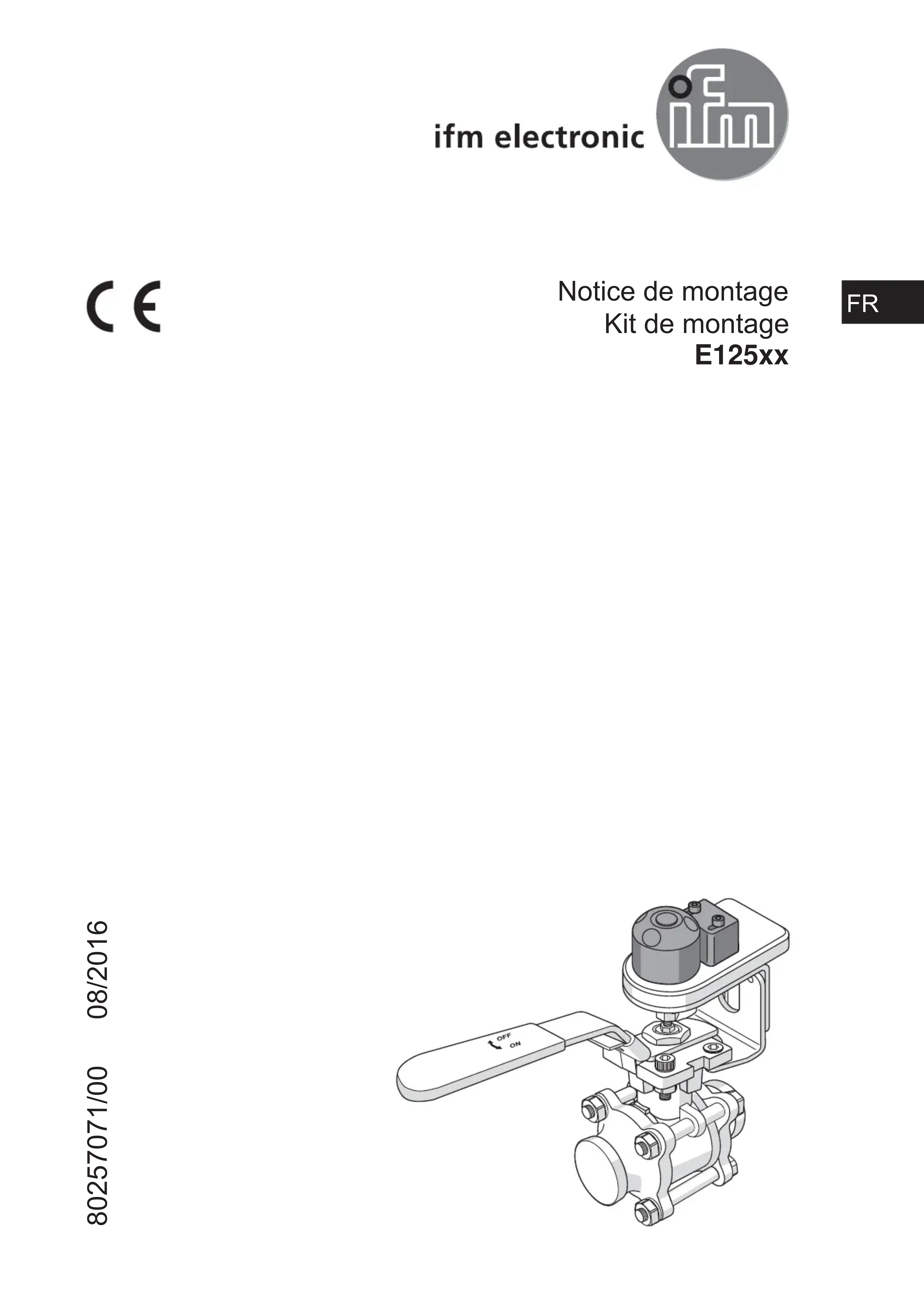

Documentation fournie Notice de montage (3 pages, français)

FOIRE AUX QUESTIONS - E12520 IFM

Comment percer le trou dans la poignée de la vanne ?
Percer un trou centré dans la direction de la flèche sur la poignée. La taille du trou doit être adaptée à la vis d'entraînement fournie. Utiliser un foret de diamètre approprié selon le taraudage prévu.
Quelle vis d'entraînement utiliser ?
Utiliser la vis d'entraînement fournie dans le kit. La raccourcir à la longueur nécessaire selon l'épaisseur de la poignée. Visser d'abord le contre-écrou avant de l'insérer dans la poignée.
Comment régler la hauteur du détecteur ?
La hauteur se règle par pas de 10 mm en déplaçant la partie supérieure sur la platine coudée. Desserrer les écrous, ajuster la position, puis resserrer.
Comment fixer la platine coudée sur la vanne ?
Monter la platine coudée sur la vanne manuelle à l'aide des vis ou écrous appropriés (non fournis). La platine sert de support pour le détecteur.
Comment monter le détecteur double ?
Fixer le détecteur double sur la platine à l'aide des vis fournies. Monter la came porte-drapeaux sur l'arbre de la vanne pour actionner le détecteur.
Comment effectuer un test de fonctionnement ?
Effectuer une inspection visuelle de tous les fixations et un test manuel de la vanne. Vérifier que le détecteur s'actionne correctement lors de l'ouverture et la fermeture.
Quel entretien périodique est nécessaire ?
Vérifier régulièrement le serrage des vis et écrous. Nettoyer le détecteur si nécessaire. Effectuer un test de fonctionnement périodique pour garantir la fiabilité.
Puis-je utiliser ce kit sur d'autres modèles de vannes ?
Le kit est conçu pour les vannes manuelles avec poignée. Il peut être adapté sur d'autres modèles si la poignée peut être percée et taraudée selon les spécifications de la vis d'entraînement.
Comment résoudre un problème de détection ?
Vérifier l'alignement de la came avec le détecteur. S'assurer que le détecteur est correctement fixé et que la came actionne le capteur. Ajuster la position si nécessaire.
Où trouver des pièces de rechange pour le kit ?
Les pièces de rechange (vis d'entraînement, contre-écrou, platine, détecteur, came) sont disponibles auprès revendeurs IFM ou sur le site officiel. Utiliser les références indiquées dans la notice.
