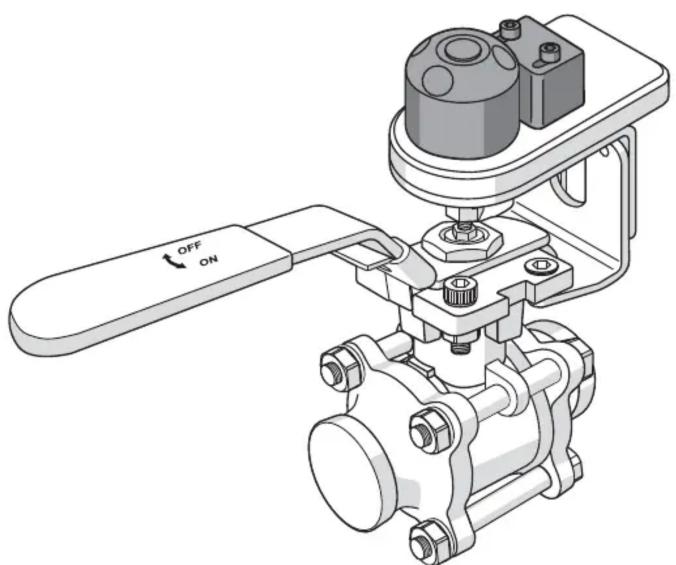

| Type de produit | Vanne industrielle à commande manuelle avec kit de montage pour détecteur de position |
| Modèle | E12523 |
| Marque | IFM |
| Utilisation principale | Régulation de débit et arrêt de fluide dans les installations industrielles |
| Matériau du corps | Acier inoxydable (estimation courante pour vannes industrielles) |
| Dimensions hors tout | Environ 120 x 80 x 60 mm (estimation basée sur le kit) |
| Poids | Environ 0,5 kg (kit de montage inclus) |
| Type de commande | Poignée manuelle avec trou de montage pour vis d'entraînement |
| Kit de montage inclus | Platine coudée, vis d'entraînement, contre-écrou, écrous M6 x 10, rondelles éventails, came porte-drapeaux, détecteur double |
| Fonctions supplémentaires | Montage de détecteur de position, réglage en hauteur par pas de 10 mm |
| Compatibilité | Série E125xx |
| Entretien | Inspection visuelle et test de fonctionnement réguliers |
| Nettoyage | Nettoyer avec un chiffon doux et sec, éviter les solvants agressifs |
| Sécurité | Suivre les instructions de montage, vérifier le serrage des vis, utiliser des équipements de protection individuelle si nécessaire |
| Réparabilité | Pièces de rechange disponibles sur demande auprès du fabricant |
| Informations générales | Notice d'utilisation et de montage disponible en téléchargement gratuit sur notice-facile.com |
FOIRE AUX QUESTIONS - E12523 IFM
Comment installer le détecteur double sur la vanne ?
Après avoir monté la platine coudée et la partie supérieure, fixez le détecteur double sur la platine et la came (came porte-drapeaux) sur l'arbre. Effectuez ensuite un test de fonctionnement.
Comment percer le trou dans la poignée de la vanne ?
Percez un trou dans la direction de la flèche indiquée sur la poignée. Le trou doit être centré et adapté à la taille de la vis d'entraînement. Ensuite, taraudez le trou.
Quelle est la longueur de vis d'entraînement nécessaire ?
Il faut raccourcir la vis d'entraînement à la longueur nécessaire pour votre montage. La longueur exacte dépend de l'épaisseur de la poignée et de l'alignement.
Comment régler la hauteur de la platine coudée ?
La hauteur peut être adaptée en déplaçant la partie supérieure par pas de 10 mm. Utilisez les trous de montage prévus pour fixer la partie supérieure à la hauteur souhaitée.
Comment fixer la partie supérieure sur la platine ?
Fixez la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails. Assurez-vous que la position en hauteur est correcte avant de serrer.
Que faire après le montage complet ?
Effectuez une inspection visuelle de l'ensemble et un test de fonctionnement pour vérifier le bon mouvement de la vanne et le déclenchement du détecteur.
Quels outils sont nécessaires pour le montage ?
Vous aurez besoin d'une perceuse, d'un taraud, d'une clé pour écrous M6, d'un tournevis ou d'une clé pour la vis d'entraînement, et éventuellement d'une lime pour ajuster la vis.
Puis-je utiliser cette vanne pour des fluides corrosifs ?
La notice ne précise pas les fluides compatibles. Consultez les spécifications techniques complètes ou contactez le fabricant IFM pour connaître les limites d'utilisation.
Comment commander des pièces de rechange pour ce modèle ?
Les pièces de rechange sont disponibles sur demande auprès d'IFM. Utilisez le numéro de modèle E12523 et la référence de la pièce souhaitée.
Où télécharger la notice complète de l'E12523 ?
La notice d'utilisation et de montage est disponible gratuitement au format PDF sur le site notice-facile.com. Recherchez 'E12523 IFM' dans la barre de recherche.
Questions des utilisateurs sur E12523 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Vanne industrielle au format PDF gratuitement ! Retrouvez votre notice E12523 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E12523 de la marque IFM.
MODE D'EMPLOI E12523 IFM

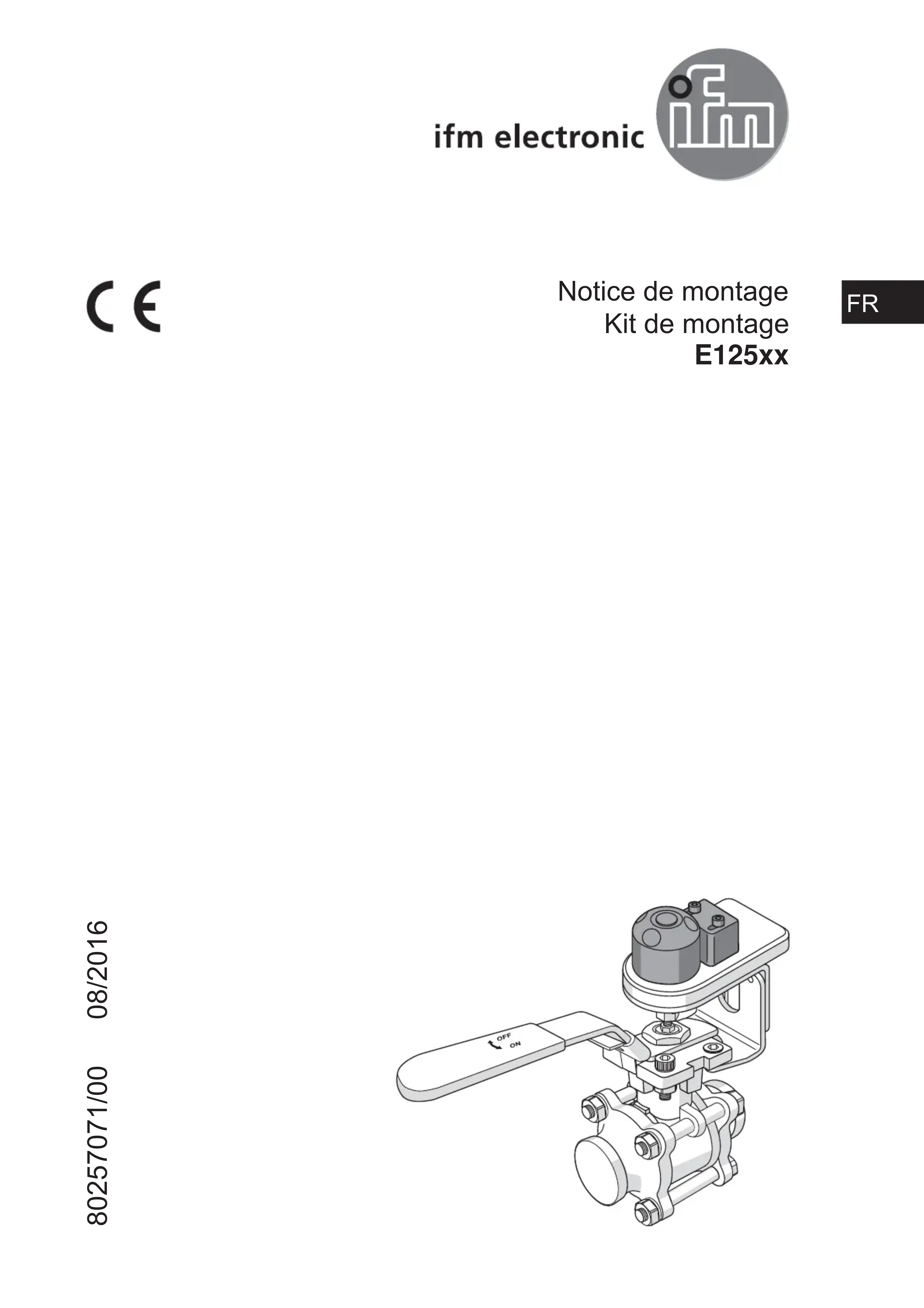

Notice de montage Kit de montage E125xx
FR

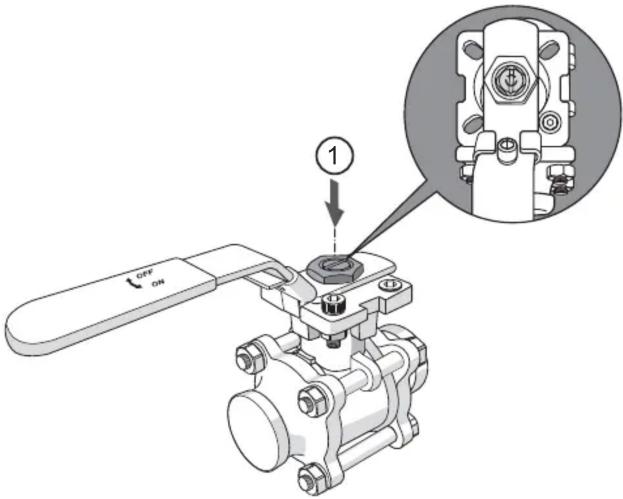

| Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire. |  |

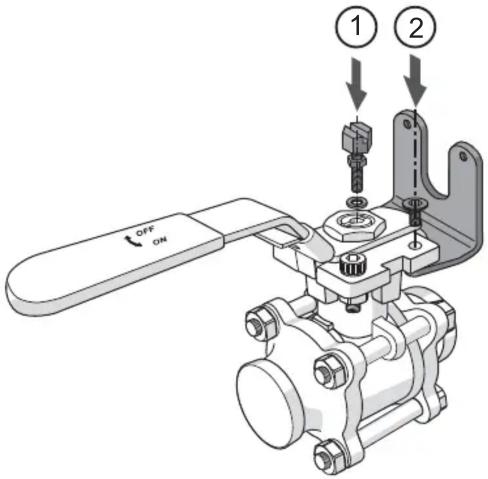

| ► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2). |  |

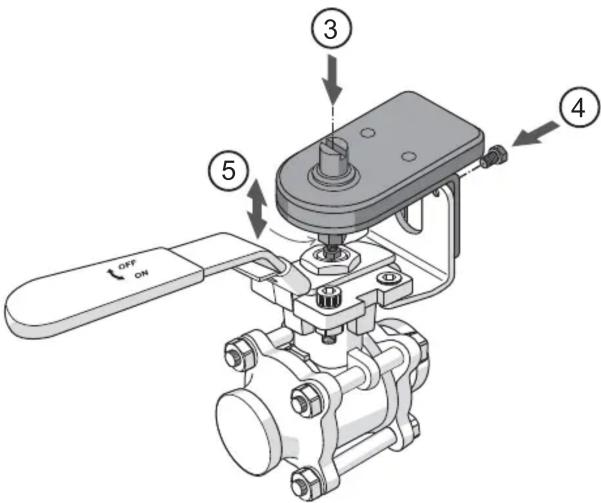

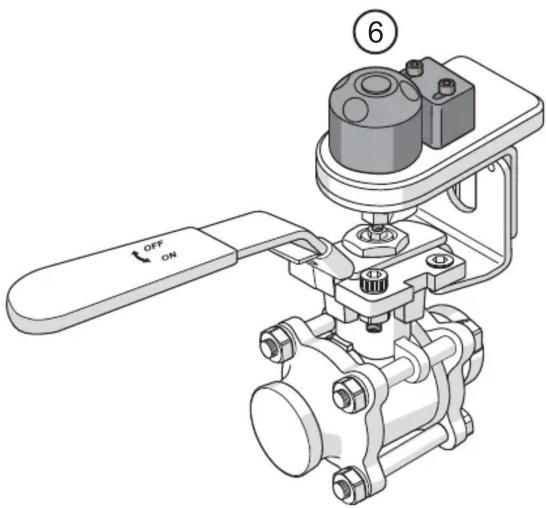

| ► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).►Monter le détecteur double sur la platine et la came (came porte-drapeaux) sur l'arbre (6). |   |
| ►Effectuer une inspection visuelle et un test de fonctionnement. |
