TP3232 - Convertisseur électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de signaux mesurés pour capteurs de température
Marque	IFM
Modèle	TP3232
Catégorie	Convertisseur électrique
Usage prévu	Surveillance de la température dans les machines et installations, en combinaison avec une sonde de température
Plage de mesure (réglage usine)	-50 °C à 300 °C
Signal analogique	4 à 20 mA (configurable en 20 à 4 mA)
Interface de communication	IO-Link (selon CEI 61131-9)
Alimentation électrique	TBTS/TBTP (Très Basse Tension de Sécurité/Très Basse Tension de Protection), typiquement 18-30 V DC
Raccordement électrique	Connecteur M12 4 pôles pour alimentation et signaux ; prise M12 4 pôles pour sonde de température
Sondes de température compatibles	TM, TS, TSM, TT, RTD Pt100, Pt1000 (2, 3 ou 4 fils)
Paramétrage	Via interface IO-Link avec logiciel adapté (ex. ifm moneo|configure) et IODD
Calibrage du point zéro	Plage de réglage ±10 °C par pas de 0,1 °C
Comportement en cas de défaut (FOU)	Configurable : 21 mA (On) ou 3,5 mA (Off)
Indications LED	LED1 : fonctionnement en mode 3 fils / communication IO-Link ; LED2 : charge sur sortie analogique
Dimensions (estimées)	30 x 100 x 30 mm
Poids (estimé)	50 g
Sécurité	Installation par électricien qualifié ; respect des réglementations nationales et internationales
Entretien	Aucun entretien spécifique requis ; maintenir propre et sec
Pièces détachées	Non applicables (appareil intégré)
Réparabilité	Non réparable par l'utilisateur ; contacter le fabricant
Informations générales	Notice d'utilisation et IODD disponibles sur documentation.ifm.com ; données process et paramètres via IO-Link

FOIRE AUX QUESTIONS - TP3232 IFM

Comment raccorder une sonde de température à 2, 3 ou 4 fils ?

Pour une sonde 2 fils, monter des shunts entre broches 1/2 et 3/4 de la prise M12. Pour 3 fils, shunter broches 1/2. Pour 4 fils, aucun shunt n'est nécessaire. L'appareil détecte automatiquement le type de sonde.

Comment paramétrer l'appareil via IO-Link ?

Utilisez un logiciel de paramétrage comme ifm moneo|configure et le fichier IODD correspondant. Connectez un maître IO-Link, réglez le port en mode IO-Link, raccordez l'appareil, puis modifiez les paramètres dans le logiciel.

Quelle est la plage de mesure par défaut du TP3232 ?

En réglage usine, la plage de mesure est de -50 °C à 300 °C. Elle peut être réduite via les paramètres ASP et AEP, avec un écart minimum de 5 °C.

Comment inverser le signal analogique ?

Réglez le paramètre [OU2] sur InEG pour obtenir un signal de 20 à 4 mA. Le réglage [I] donne 4 à 20 mA.

Que faire en cas de défaut sur la sortie analogique ?

Le paramètre [FOU] permet de définir le comportement : réglez sur On pour forcer la sortie à 21 mA, ou sur Off pour 3,5 mA.

Comment calibrer le point zéro pour corriger les imprécisions ?

Utilisez le paramètre [cOF] pour décaler le point zéro interne dans une plage de ±10 °C par pas de 0,1 °C. Corrige les écarts systématiques.

Quels capteurs de température sont compatibles avec le TP3232 ?

Les capteurs IFM de type TM, TS, TSM, TT ainsi que les thermomètres à résistance RTD Pt100 et Pt1000 sont compatibles, en raccordement 2, 3 ou 4 fils.

Que signifient les LED sur l'appareil ?

La LED1 (jaune) s'allume en mode 3 fils ou en communication IO-Link. La LED2 (verte) indique une charge active sur la sortie analogique.

Quelle alimentation est requise pour le TP3232 ?

L'alimentation doit être en TBTS/TBTP (très basse tension de sécurité/protection), typiquement 18-30 V DC. Le raccordement s'effectue via le connecteur M12 4 pôles.

Où trouver la documentation complète et le fichier IODD ?

La notice d'utilisation, les données techniques et le fichier IODD sont disponibles sur documentation.ifm.com. Vous pouvez aussi scanner le code QR sur l'appareil ou l'emballage.

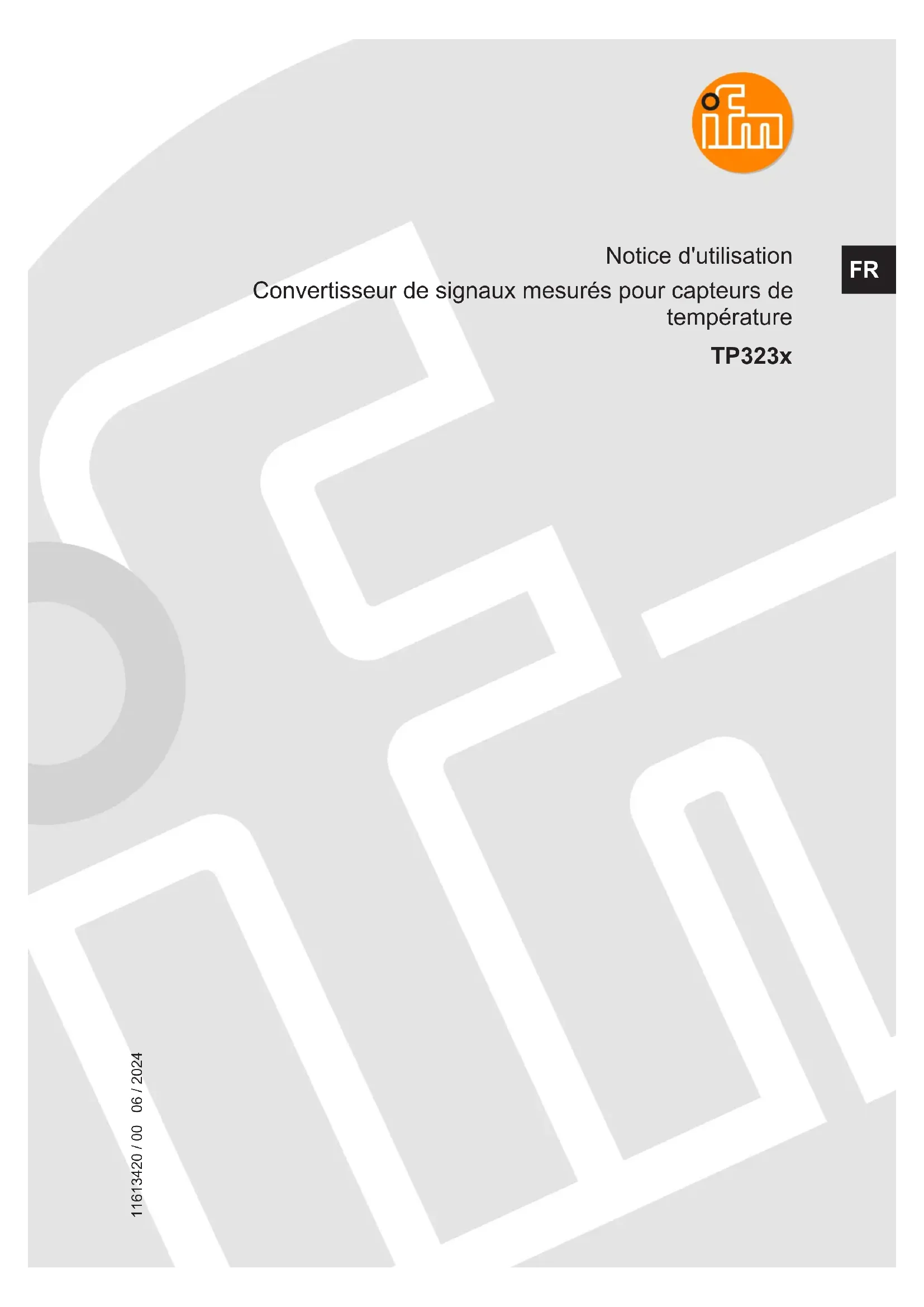

MODE D'EMPLOI TP3232 IFM

Notice d'utilisation

Convertisseur de signaux mesurés pour capteurs de température

TP323x

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonction 6
4.1 IO-Link 6
5 Montage 7
6 Raccordement electrique 8
7 Elements de service et d'indication 9
8 Paramétrage 10
8.1 Signal analogue 10
8.2 Comportement des sorties en cas de défaut 11
8.3 Calibrage du point zéro 11
8.4 Informations sur l'appareil 12
9Réglage usine. 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace des apparéils et des câbles contre l'endommagement.

3 Usage prévu

En combinaison avec une sonde de température raccordée, l'appareil surveille la température du système dans les machines et les installations.

L'appareil met la valeur mesurée à disposition via un signal analogique. De plus, un signal TOR peut être mis à disposition via l'interface IO-Link.

Sondes de température raccordables :

• Capteurs de température TM, TS, TSM, TT.
• Thermomètre à résistance électrique RTD (Pt 100 ou Pt 1000).

4 Fonction

L'appareil peut être utilisé en mode analogique et, en plus, en mode IO-Link.

En mode analogique, l'appareil met à disposition la valeur de mesure de la température via un signal analogique de 4 à 20 mA ou de 20 à 4 mA.

4.1 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations generales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) with tous les parametres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile
  Raccordementelectrique standardise
• maintenance à distance

5 Montage

Raccorder l'appareil à la sonde de température.

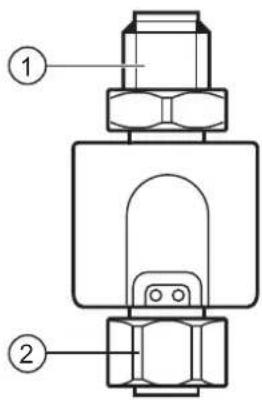

Fig. 1: Raccordement de la sonde de température

1: Raccordement pour alimentation en tension et signaux de sortie

2: Raccordement pour sonde de température

6 Raccordement electrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre I'installation hors tension.
Raccorder l'appareil comme suit :

B

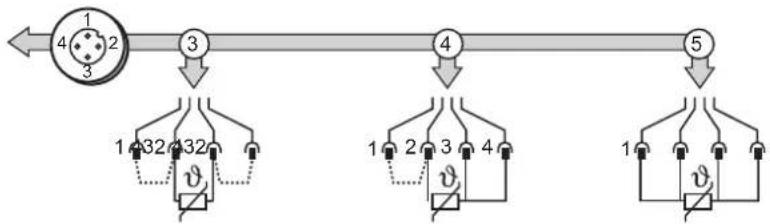

Fig. 2: Raccordement electrique

A (connecteur M12, 4 pôles): alimentation en tension et signaux de sortie

①	Raccordement en tant qu'appareil analogique : • Broche 2 : signal analogique pour la température
②	Raccordement en tant qu'appareil analogique/IO-Link : • Broche 4 (OUT1) : IO-Link • Broche 2 (OUT2) : signal analogique pour la température

B (prise M12, 4 pôles): raccordement pour sonde de température

3	Raccordement d'une sonde de température 2 fils. • Shunts entre 1/2 et 3/4.
4	Raccordement d'une sonde de température 3 fils. • Shunt entre 1/2.
5	Raccordement d'une sonde de température 4 fils.

L'appareil détecte le type de sonde de température raccordée et se configure en fonction du type.

7 Eléments de service et d'indication

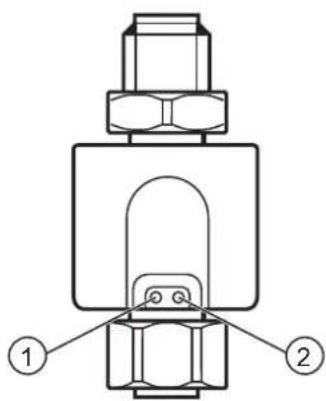

Fig. 3: Éléments d'indication

1: LED allumée en cas de fonctionnement en tant qu'appareil 3 fils, communication IO-Link possible.

2:LED allumée quand il y a une charge sur la sortie analogue.

8 Paramétrage

Le paramétrage s'effectue via l'interface IO-Link.

Les paramétres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

Conditions pour le paramétrage via l'interface IO-Link :

Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
Un maitre IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
L'appareilonne mode IO-Link.
Modifier le paramétrage dans le logiciel.
Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage Manuel du logiciel de paramétrage

8.1 Signal analogue

L'appareil fournit un signal analogique qui est proportionnel à la valeur process.

Le signal analogue peut être inversé :

• 4 à 20 mA pour le réglage [ou2] = I

20 à 4 mA pour le réglage [ou2] = InEG

A l'etendue de mesure correspond le signal analogique 4...20 mA.

L'etendue de mesure peut être mise à l'échelle : L'etendue de mesure peut être limite via les paramètres [ASP] et [AEP].

Distance minimum entre [ASP] et [AEP] = 5 °C ou 9 °F.

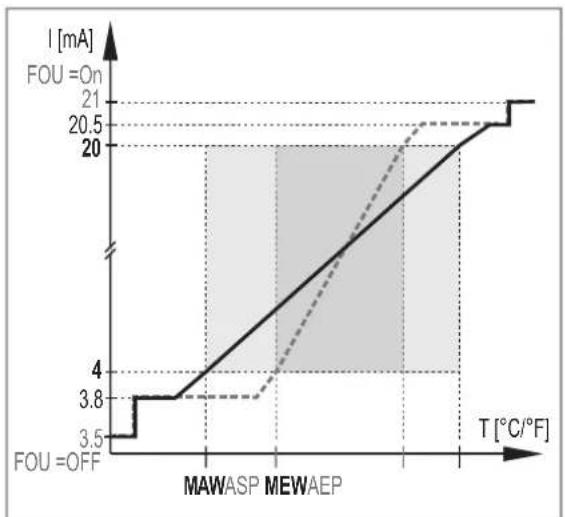

Fig. 4: Sortie analogue pour réglage [OU2] = [I]

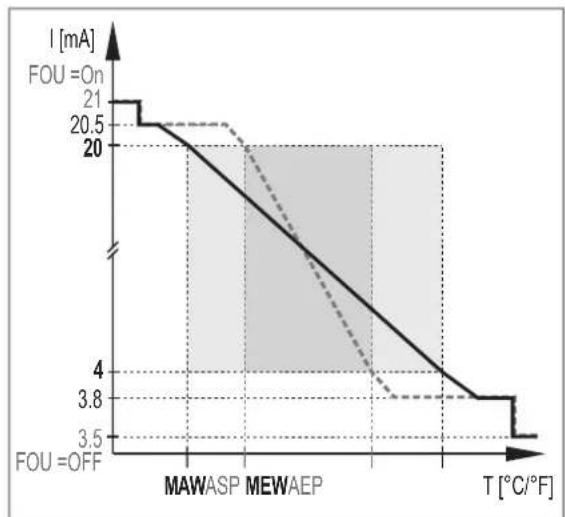

Fig. 5: Sortie analogue pour réglage [OU2] = [INeg]

MAW : Valeur	initiale de l'étendue de mesure Courbe caractéristique an
MEW : Valeur	finale de l'étendue de mesure
ASP : Valeur	minimum de la sortie analogue si l'étendue de mesure est mise à l'échelle
AEP : Valeur	maximum de la sortie analogue si l'étendue de mesure est mise à l'échelle

Tab. 1: Explication des illustrations

Le paramètre [FOU] permet de régler le comportement de la sortie analogue en cas de début Chapitre Comportement des sorties en cas de début.

8.2 Comportement des sorties en cas de défaut

Le paramètre [FOU] permet de définir le comportement de la sortie analogue en cas de défaut. En cas de défaut, les signaux suivants sont émis :

• On: le signal analogique passé à la valeur 21 mA.
• Off: le signal analogue passé à la valeur 3,5 mA.

8.3 Calibrage du point zéro

La combinaison d'une sonde de température et d'un convertisseur de signaux mesures peut entraîner des imprecisions de mesure, notamment en fonction des conditions ambiantes respectives.

S'il y a un écart systématique entre la valeur mesurée et la valeur process réelle, cette imprecision de mesure peut être corrugée par le biais du facteur de correction [cOF].

Un défaut du cable lors du raccordement électrique d'une sonde de température à 2 ou 3 fils peut également être corrige par le facteur de correction [cOF].

Le point zéro interne est déplaced de la valeur régée.

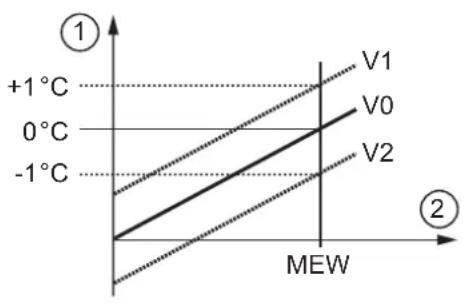

Fig. 6: Calibrage du point zéro (Calibration Offset); Exemple

1: Signal de sortie
2:Valeur process

V0: Courbe des valeurs mesurées en cas de réglage usine
V1: Courbe des valeurs mesurées après offset de +1^
V2: Courbe des valeurs mesurées après offset de -1°C

Plage de réglage: ± 10 °C en pas de 0,1 °C.

8.4 Informations sur l'appareil

Certaines informations non modifiables concernant l'appareil sont sauvegardees sur I'appareil. En font partie :

• Nom du produit
  Famille de produits
• Fabricant
• ID du fabricant
  ID de I'appareil
• Numéro de série
• Révision du matériel et du logiciel
  Description

En outre, avec un logiciel de paramétrage approprié d'autres marquages peuvent être attribués à l'appareil via l'interface IO-Link, ils sont librement définissable avec une longueur maximale de 32 caractères. En font partie :

• Marquage spécifique à l'application
• Function Tag :
• Location Tag :

9 Réglage usine

Paramètre	Réglage usine				Réglages par l'utilisateur
	TP3231 TP3232	TP3233 TP3237
OU2 I I I
ASP -50 °C -50 °C 0	°C 0 °C
AEP 150 °C 300 °C	300 °C 100 °C
COF 0,0 °C 0,0 °C 0	0 °C 0,0 °C
FOU2 OFF OFF OFF	OFF
