DP1222 - Convertisseur électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Capteur de pression
Plage de mesure	0 à 10 bar
Sortie	Signal analogique
Alimentation	10 à 30 V DC
Température de fonctionnement	-25 à 85 °C
Précision	± 1 % de la pleine échelle
Dimensions	Compact, adapté pour montage sur rail DIN
Utilisation	Surveillance de la pression dans les systèmes hydrauliques et pneumatiques
Maintenance	Vérification périodique recommandée, nettoyage des connexions
Sécurité	Conforme aux normes de sécurité CE
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - DP1222 IFM

Comment installer l'IFM DP1222 ?

Pour installer l'IFM DP1222, suivez les instructions de montage fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est correctement alimenté et connecté aux systèmes appropriés.

Que faire si l'IFM DP1222 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté et que les câbles sont bien connectés. Si l'appareil ne s'allume toujours pas, essayez de le débrancher puis de le rebrancher.

Comment calibrer l'IFM DP1222 ?

La calibration de l'IFM DP1222 peut être effectuée en suivant les étapes décrites dans le manuel d'utilisation. Assurez-vous de respecter les conditions environnementales recommandées lors de la calibration.

Quels sont les problèmes courants avec l'IFM DP1222 ?

Les problèmes courants incluent un mauvais fonctionnement en raison de connexions incorrectes, une alimentation insuffisante, ou des erreurs de calibration. Vérifiez ces éléments pour résoudre les problèmes.

Comment réinitialiser l'IFM DP1222 ?

Pour réinitialiser l'IFM DP1222, consultez la section de réinitialisation du manuel d'utilisation. Il peut s'agir d'appuyer sur un bouton de réinitialisation ou de débrancher l'appareil pendant un certain temps.

L'IFM DP1222 est-il étanche ?

L'IFM DP1222 a une classification d'étanchéité IP. Veuillez vérifier le manuel pour connaître le niveau de protection spécifique et les conditions d'utilisation appropriées.

Où trouver des pièces de rechange pour l'IFM DP1222 ?

Les pièces de rechange pour l'IFM DP1222 peuvent être commandées auprès de votre fournisseur local ou directement sur le site web du fabricant.

Quel est le délai de garantie de l'IFM DP1222 ?

Le délai de garantie de l'IFM DP1222 est généralement de 12 mois à partir de la date d'achat. Veuillez consulter le manuel pour les détails spécifiques de la garantie.

MODE D'EMPLOI DP1222 IFM

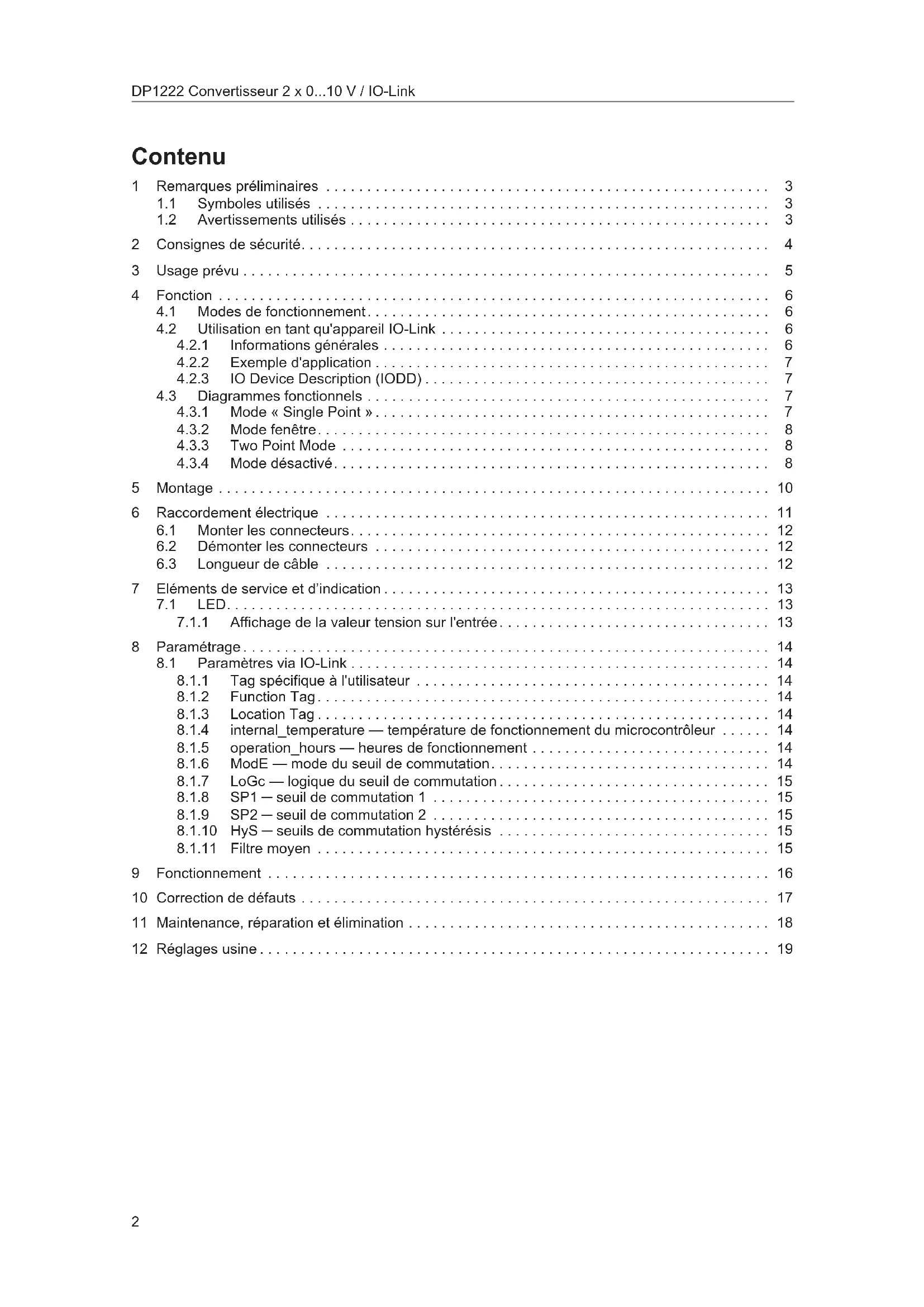

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 1.2 Avertissements utilisés p. 3
• 2 Consignes de sécurité p. 4
• 3 Usage prévu p. 5
• 4 Fonction p. 6
• 4.1 Modes de fonctionnement p. 6
• 4.2 Utilisation en tant qu'appareil IO-Link p. 6
• 4.2.1 Informations générales p. 6
• 4.2.2 Exemple d'application p. 7

4.2.3 IO Device Description (IODD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

• 4.3 Diagrammes fonctionnels p. 7
• 4.3.1 Mode «Single Point» p. 7
• 4.3.2 Mode fenêtre p. 8
• 4.3.3 Two Point Mode p. 8
• 4.3.4 Mode désactivé p. 8
• 5 Montage p. 10
• 6 Raccordement électrique p. 11
• 6.1 Monter les connecteurs p. 12
• 6.2 Démonter les connecteurs p. 12
• 6.3 Longueur de câble p. 12
• 7 Eléments de service et d’indication p. 13
• 7.1 LED p. 13

7.1.1 Affichage de la valeur tension sur l'entrée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

• 8 Paramétrage p. 14
• 8.1 Paramètres via IO-Link p. 14
• 8.1.1 Tag spécifique à l'utilisateur p. 14
• 8.1.2 Function Tag p. 14
• 8.1.3 Location Tag p. 14

8.1.4 internal_temperature — température de fonctionnement du microcontrôleur . . . . . . 14

8.1.5 operation_hours — heures de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

8.1.6 ModE — mode du seuil de commutation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

8.1.7 LoGc — logique du seuil de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

8.1.10 HyS ─ seuils de commutation hystérésis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

• 8.1.11 Filtre moyen p. 15
• 9 Fonctionnement p. 16
• 10 Correction de défauts p. 17
• 11 Maintenance, réparation et élimination p. 18
• 12 Réglages usine p. 19
• Convertisseur 2 x 0 V / IO-Link DP1222 p. 10

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Avertissements utilisés ATTENTION Avertissement de dommages corporels w Danger de blessures légères, réversibles.DP1222 Convertisseur 2 x 0...10 V / IO-Link

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l’utilisation et l’entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu L'appareil sert à détecter les signaux d'un capteur raccordé ou d'un autre appareil avec une sortie analogique (0...10 V). L'appareil a deux entrées tension analogiques. DP1222 IN2 (analogue) IN1 (analogue) IO-Link C/Q Fig.1: Entrées/sorties de l'appareil L'appareil fonctionne comme un «convertisseur analogique/IO-Link». Un maximum de 11 V peut être appliqué à chaque entrée. Sinon, la précision de l'autre voie est influencée négativement. Si la LED IN1 / IN2 clignote et que l'événement IO-Link « Valeur process au-dessus de la plage valable » (0x8C10) est présent, la précision de l'autre voie ne peut plus être garantie. L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration). L'appareil n'est conçu que pour une utilisation en intérieur. u Respecter les conditions d'utilisation (Ò Données techniques sur www.ifm.com).DP1222 Convertisseur 2 x 0...10 V / IO-Link

4 Fonction L'appareil fournit les données process IO-Link en fonction des signaux d'entrée analogiques. L'appareil est conçu pour une communication duplex moitié. Ainsi, les possibilités suivantes sont disponibles :

• Indication à distance : lecture et affichage de la valeur tension actuelle

• Réglage à distance : lecture et modification du paramétrage actuel

• Paramétrage IO-Link: IO Device Description (IODD) (Ò/7) 4.1 Modes de fonctionnement Les modes de fonctionnement suivants sont disponibles : Mode de fonctionnement 1 Description Mode de fonctionnement pour la rétrocompatibilité Noter que ce mode de fonctionnement ne supporte pas toutes les fonctionnalités décrites dans le manuel. Application Pour assurer la compatibilité en cas d'échange. Désignation de l'IODD DP1222 ID des appareils IO-Link 613d / 00 02 65 h Mode de fonctionnement 2 (par défaut) Description Mode de fonctionnement à la livraison Application Applications standards Désignation de l'IODD DP1222_Status_B ID des appareils IO-Link 1428 d / 00 05 94 h 4.2 Utilisation en tant qu'appareil IO-Link

4.2.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l’utilisation d’un maître IO-Link. L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement. Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur : www.ifm.com/fr/io-linkConvertisseur 2 x 0...10 V / IO-Link DP1222

4.2.2 Exemple d'application

0...10 V24 V DC bar Fig.2: Exemple d'application avec maître IO-Link1: Capteur analogique 2: Convertisseur 2 x 0...10 V / IO-Link3: Communication IO-Link entièrement bidirectionnelle- Réglage à distance : lecture et modification du para-métrage4: Maître IO-Link5: Bus de terrain (par ex. Profibus, Profinet etc.) 6: API

4.2.3 IO Device Description (IODD)

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur : www.ifm.com/fr 4.3 Diagrammes fonctionnels

OFF ON SSC Fig.3: Normalement ouvert (paramètre IO-Link LoGc : highactive)SP1: seuil de déclenchementSP1 + H : enclenchement signal surtension Une valeur actuelle en-dessous de la tension réglée est signalée par un bit «bas» dans les données process d'entrée. SP1 SP1+H SP1

ON OFF SSC Fig.4: Normalement fermé (paramètre IO-Link LoGc : lowactive)SP1: seuil d'enclenchementSP1 + H : enclenchement signal sous-tension Une valeur actuelle en-dessous de la tension réglée est signalée par un bit «haut» dans les données process d'entrée. La fonction n'est pas disponible en mode de fonctionnement 1.DP1222 Convertisseur 2 x 0...10 V / IO-Link

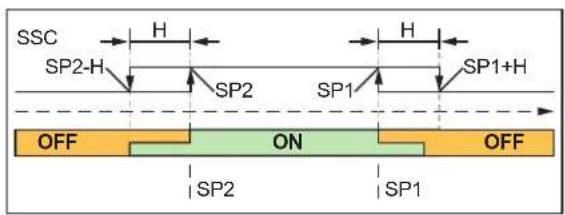

OFF Fig.5: Normalement ouvert (paramètre IO-Link LoGc : high active) SP1: seuil d'enclenchement fenêtre SP1 + H : seuil de déclenchement SP2: seuil d'enclenchement fenêtre SP2-H: seuil de déclenchement Une valeur en dehors de la fenêtre de tension réglée est signalée par un bit «bas» dans les données process d'entrée. SP2 SP2 SP2-H

Fig.6: Normalement fermé (paramètre IO-Link LoGc : low active) SP1: seuil de déclenchement fenêtre SP1 + H : seuil d'enclenchement SP2: seuil de déclenchement fenêtre SP2-H: seuil d'enclenchement Une valeur actuelle en dehors de la fenêtre de tension réglée est signalée par un bit «haut» dans les données process d'entrée. La fonction n'est pas disponible en mode de fonctionnement 1.

OFF ON SSC SP1 Fig.7: Normalement ouvert (paramètre IO-Link LoGc : no / high active) SP1: enclenchement signal surtension SP2: seuil de déclenchement Une valeur actuelle en-dessous de la tension réglée est signalée par un bit «bas» dans les données process d'entrée. SP2 SP1 SP2

SSC SP1 OFF Fig.8: Normalement fermé (paramètre IO-Link LoGc : nc / low active) SP1: enclenchement signal sous-tension SP2: seuil d'enclenchement Une valeur actuelle en-dessous de la tension réglée est signalée par un bit «haut» dans les données process d'entrée. La fonction n'est pas disponible en mode de fonctionnement 1.

4.3.4 Mode désactivé

Normalement ouvert (paramètre IO-Link LoGc : high active)Convertisseur 2 x 0...10 V / IO-Link DP1222

Le bit de signal dans les données process d'entrée est toujours signalé comme «bas». Normalement fermé (paramètre IO-Link LoGc : low active) Le bit de signal dans les données process d'entrée est toujours signalé comme «haut». La fonction n'est pas disponible en mode de fonctionnement 1.DP1222 Convertisseur 2 x 0...10 V / IO-Link

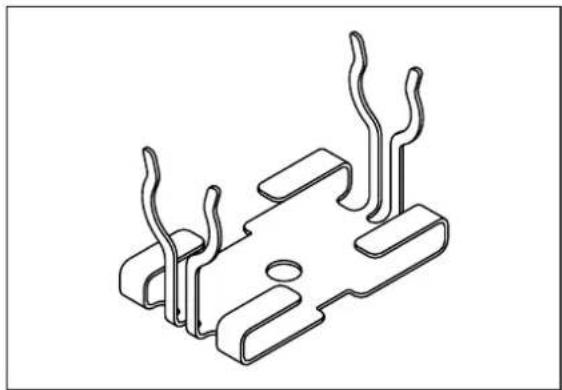

5 Montage u Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations. u Si nécessaire, fixer l’appareil à l’aide d’une bride de fixation. A cet effet utiliser une vis M4 ou un collier. Fig.9: Bride de fixation Fig.10: Bride de fixation avec appareil fixé La bride de fixation n'est pas fournie avec l'appareil. Plus d'informations sur des accessoires disponibles sur www.ifm.com.Convertisseur 2 x 0...10 V / IO-Link DP1222

6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié. Respecter les réglementations nationales et internationales relatives à l’installation de matériel électrique. Alimentation en tension selon EN 50178, TBTS, TBTP. ATTENTION Le courant d’entrée n’est pas limité. w Pas de protection contre l’incendie. u Protéger les circuits. u Protéger les circuits. Potentiel Connecteur M12

Fusible L+ / tension d'alimentation Broche 1 ≤ 2 A C/Q IO-Link (si pas protégé via le maître IO-Link) Broche 4 ≤ 2 A Caractéristique de déclenchement nécessaire des fusibles :

fuse ≤ 120 s à max. 6,25 A (protection incendie) u Comme alternative, alimenter l'appareil via un circuit «limited energy» selon CEI 61010-1 ou classe 2 selon UL 1310. A utiliser aux États-Unis et au Canada : Utiliser des câbles certifiés UL de la catégorie CYJV 2/7/8 avec des données appropriées pour raccorder l'appareil aux appareils IO-Link. u Mettre l'installation hors tension. u Raccorder l'appareil comme suit :

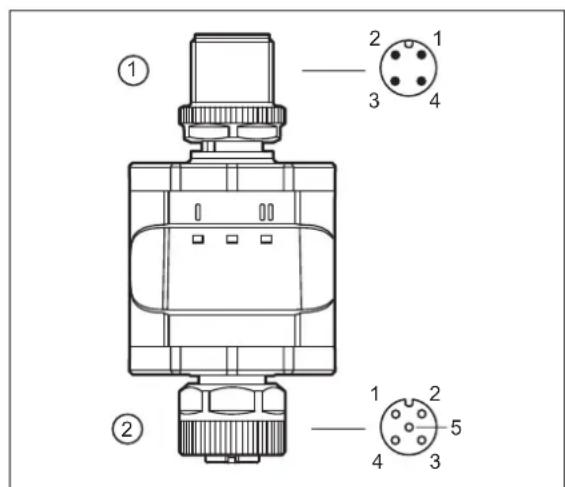

Fig.11: Raccordement électrique 1: Connecteur M12, 4 pôles (côté IO-Link)

• Broche 1 : L+ / tension d'alimentation

• Broche 2 : non raccordé

• Broche 3 : L- / tension d'alimentation

• Broche 4 : C/Q IO-Link 2: Prise M12, 5 pôles (côté capteur)

• Broche 2 : 0...10 V entrée analogique 2

• Broche 4 : 0...10 V entrée analogique 1

• Broche 5 : non raccordé Aucune tension externe ne doit être fournie à l'appareil via la prise d'entrée M12 5 pôles ② . Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus. Voir aussi les exemples d'applications (Ò Usage prévu)DP1222 Convertisseur 2 x 0...10 V / IO-Link

6.1 Monter les connecteurs Afin d'atteindre l’indice de protection indiqué dans la fiche technique tenir compte de ceci : u Utiliser des câbles IO-Link avec la classe IP respective. u Raccorder le connecteur à l'appareil. La flèche indique la position du codage. u Serrer l'écrou.

• Couple de serrage minimum : 0,6 Nm (à la main)

• Couple de serrage maximum : 1,5 Nm (avec une clé). Pour une utilisation dans des environnements difficiles : w Serrer l'écrou un cran de plus à l'aide d'une clé (cote sur plat 14) pour augmenter la tenue aux chocs et aux vibrations. 6.2 Démonter les connecteurs u Presser le connecteur contre l'appareil et desserrer l'écrou simultanément. 6.3 Longueur de câble Avec la communication IO-Link : du côté du maître 20 m u Monter les câbles côté entrées et sorties à env. 200 mm des connecteurs en utilisant une fixation résistant à la traction.Convertisseur 2 x 0...10 V / IO-Link DP1222

7 Eléments de service et d’indication

• 1: LED 7.1 LED LED Couleur État Description I IN1 jaune allumé Valeur analogique dans la plage standard : 0 p. 100
• % (0 p. 10
• V) clignotant (2 Hz) Valeur analogique dans la plage : >100% (>10V)* Power vert allumé Alimentation en tension OK. Appareil en mode de fonctionnement clignotant (5 Hz) Sous-tension de l'alimentation de l'appareil éteint Aucune alimentation en tension II IN2 jaune allumé Valeur analogique dans la plage standard : 0 p. 100
• % (0 V) clignotant (2 Hz) Valeur analogique dans la plage : >100% (>10V)* Signaux d'erreur et diagnostic Ò Correction d'erreurs p. 10

• Une erreur est transmise via IO-Link à <11 V.

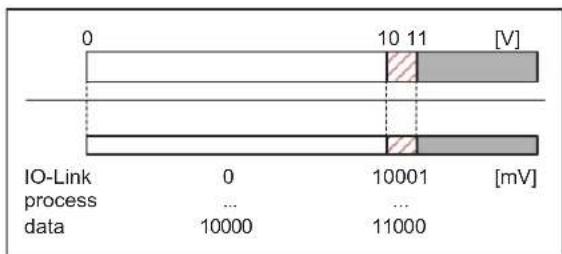

7.1.1 Affichage de la valeur tension sur l'entrée

8 Paramétrage Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions avec les paramètres précédents jusqu'à ce que le paramétrage soit validé. 8.1 Paramètres via IO-Link

8.1.1 Tag spécifique à l'utilisateur

Description de l'application spécifique au client, longueur max. 32 caractères. Valeur : «***» / peut être définie librement par l'utilisateur

Description de l'application spécifique au client, longueur max. 32 caractères. Valeur : «***» / peut être définie librement par l'utilisateur

Description de l'application spécifique au client, longueur max. 32 caractères. Valeur : «***» / peut être définie librement par l'utilisateur

8.1.4 internal_temperature — température de fonctionnement du

microcontrôleur Lecture des données du capteur de température interne du microcontrôleur Le paramètre n'est pas disponible en mode de fonctionnement 1.

8.1.5 operation_hours — heures de fonctionnement

Comptage des heures de fonctionnement complètes seulement Les heures de fonctionnement inférieures à une heure complète ne sont pas sauvegardées. Les états du compteur sont sauvegardés en permanence. Le paramètre n'est pas disponible en mode de fonctionnement 1.

8.1.6 ModE — mode du seuil de commutation

Réglage du mode de seuil de commutation

• Mode désactivé (Ò/8) Le paramètre n'est pas disponible en mode de fonctionnement 1.Convertisseur 2 x 0...10 V / IO-Link DP1222

8.1.7 LoGc — logique du seuil de commutation

Réglage de la logique du seuil de commutation: Diagrammes fonctionnels (Ò/7)

• High active = bit d’état est mis à «haut» en cas d’activation

• Low active = bit d’état est mis à «bast» en cas d’activation Le paramètre n'est pas disponible en mode de fonctionnement 1.

8.1.8 SP1 ─ seuil de commutation 1

Seuil de commutation supérieur Il s'applique : SP1 > SP2 Le paramètre n'est pas disponible en mode de fonctionnement 1.

8.1.9 SP2 ─ seuil de commutation 2

Seuil de commutation inférieur Il s'applique : SP2 < SP1 Le paramètre n'est pas disponible en mode de fonctionnement 1.

8.1.10 HyS ─ seuils de commutation hystérésis

Réglage de l'hystérésis pour les seuils de commutation SP1 et SP2: Diagrammes fonctionnels (Ò/7). Seulement actif en modes du seuil de commutation «Single Point Mode» et «Window Mode». Le paramètre n'est pas disponible en mode de fonctionnement 1.

Indique la durée pendant laquelle est formée la moyenne de la valeur mesurée. Durée en ms, min. 5 ms, max. 1000 ms.DP1222 Convertisseur 2 x 0...10 V / IO-Link

9 Fonctionnement L'appareil fournit les données process IO-Link en fonction des signaux d'entrée analogiques.Convertisseur 2 x 0...10 V / IO-Link DP1222

10 Correction de défauts LED État Erreur Correction de défauts Power clignotant (5 Hz) Tension d’alimentation trop basse Vérifier / corriger la tension d'alimenta- tion Ò Raccordement électrique éteint Aucune tension d'alimentation Vérifier / corriger la tension d'alimenta- tion Ò Raccordement électriqueDP1222 Convertisseur 2 x 0...10 V / IO-Link

11 Maintenance, réparation et élimination Nettoyage: u Mettre l'appareil hors tension. u Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement. Cet appareil ne nécessite aucun entretien. L'appareil ne doit être réparé que par le fabricant. u S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.Convertisseur 2 x 0...10 V / IO-Link DP1222

12 Réglages usine Paramètre Réglages usine Réglages utilisateur mEAn Calcul de moyennes 50 ms SSC1.ModE* Mode seuil de commutation Two point • Deactivated

• Non disponible en mode de fonctionnement 1.
