MODE D'EMPLOI UIT504 IFM

Notice d'utilisation

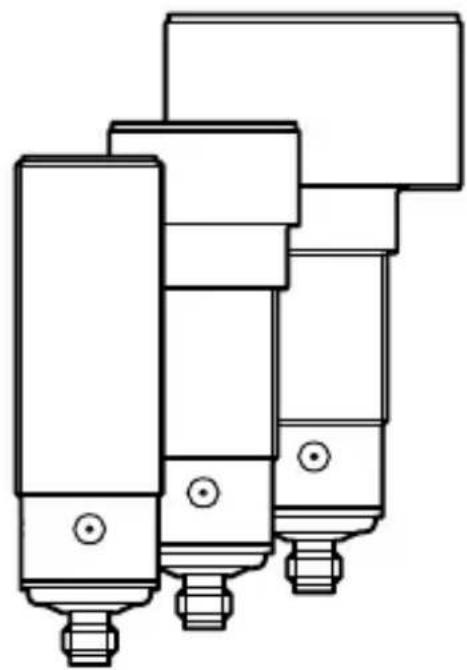

Détecteur réflexion directe à ultrasons

avec IO-Link

UIT501

UIT502

UIT504

UIT505

UIT507

UIT508

UIT520

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

2 Fonctionnement et caractéristiques

Detecteur à ultrasons pour la surveillance de niveaux et la détction d'objects.

3 Montage

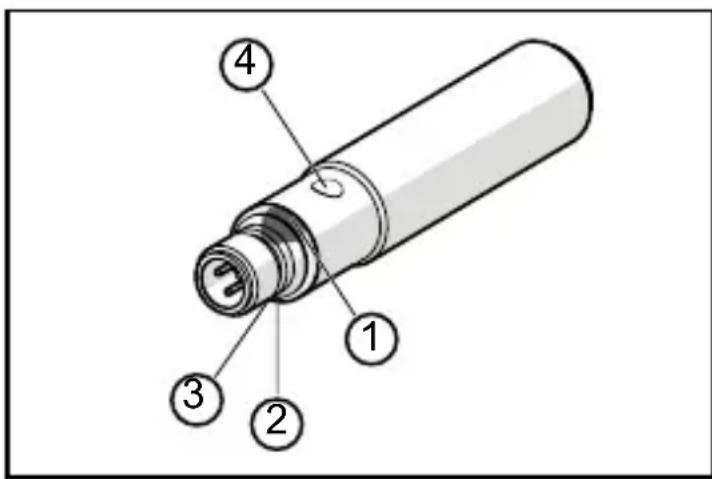

Fixer l'appareil à l'aide d'un dispositif de fixation

1/2:LED d'etat 1/2 (jaunes), aide au réglage et indication de sortie
3: LED écho (verte), allumée lorsqu' l'objet ou l'arrière-plan est détecté
4: bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte ( Fiche technique): Dans la zone morte, il n'y a pas de détention d'objects.

Pour apparéils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com Informations generales sur le montage et le fonctionnement

4 Raccordement électrique

Mettre l'installation hors tension.

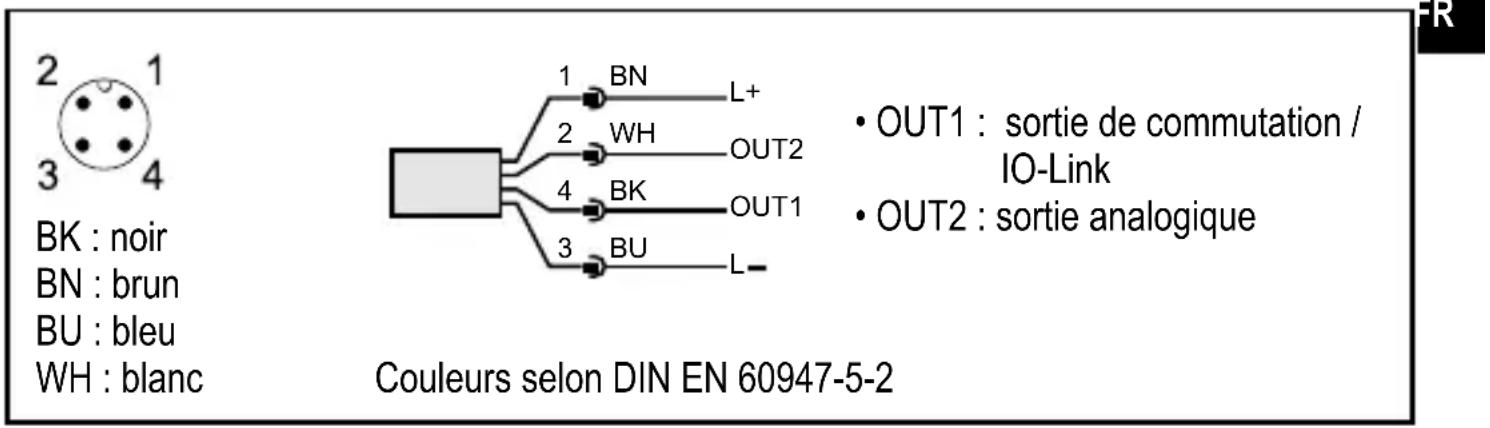

Raccorder l'appareil (selon le type choisi) :

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2) .

5.1 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Demarrer le mode de programmation

Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'etat 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil returne au réglage précédent.

5.2.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 5.2.1) .
Positionner I'objet sur P1 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

Positionner I'objet sur P2 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

Appuyer sur le bouton Teach >6 s.

Les LED d'etat 1/2 jaunes clignotent (> 10 Hz).
Les LED d' état 1/2 jaunes clignotent brievement (> 4 Hz).
La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

Demarrer le mode de programmation ( 5.2.1)

Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), les réglages usine sont restaurés.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

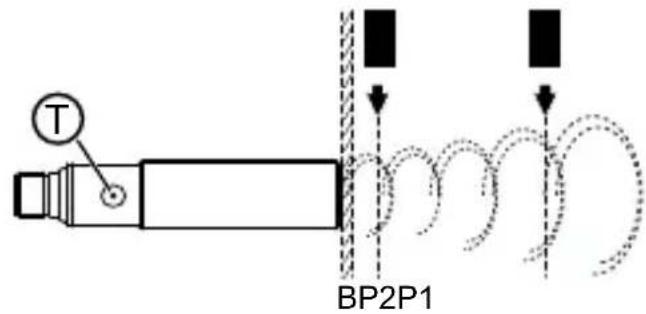

Fig. 1: fonction fenêtre P1 > P2

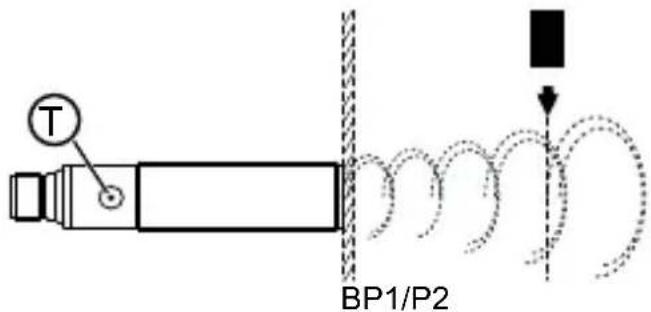

Fig. 2: fonction hysteresis P1 = P2

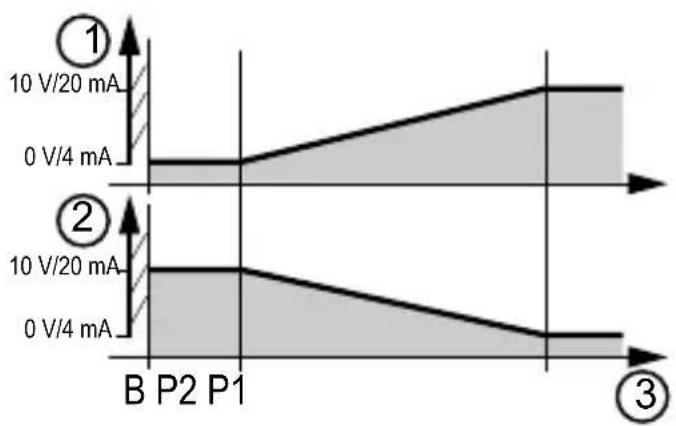

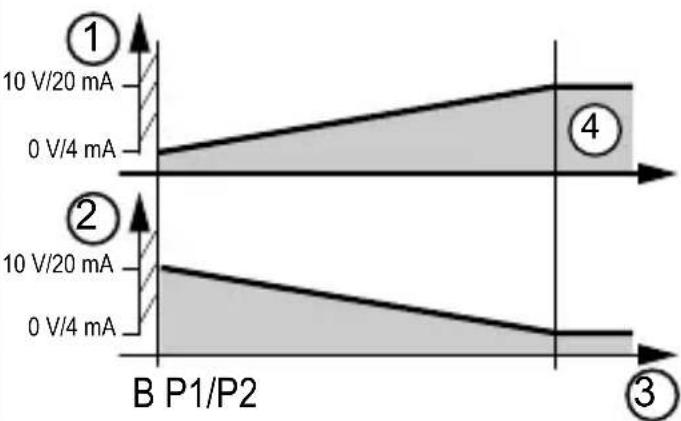

Signal analogue pour la fonction fenêtre Signal analogue pour la fonction

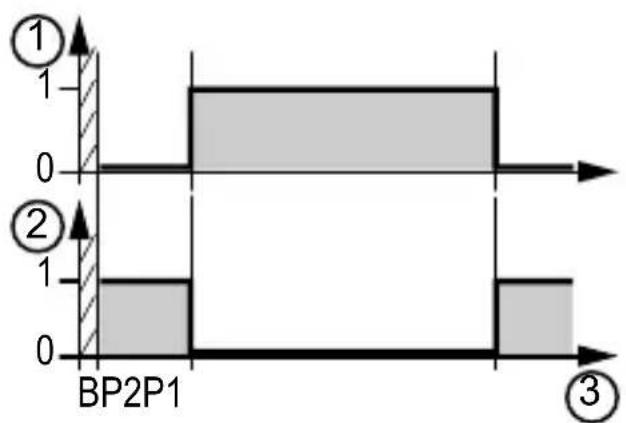

Signal de commutation pour la fonction fenêtre

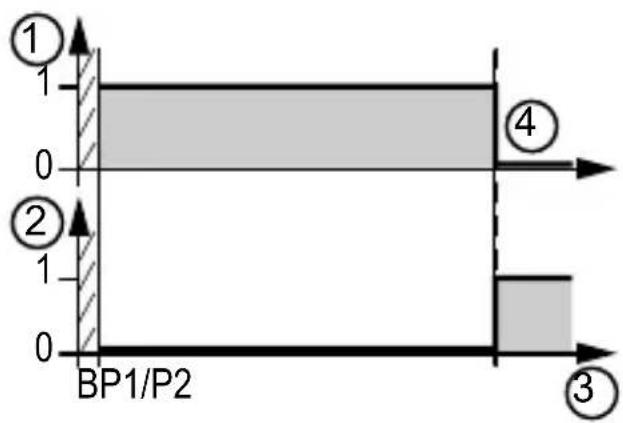

Signal de commutation pour la fonction hysteresis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B:zone morte
P: position programme par Teach
T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
