MODE D'EMPLOI UIT509 IFM
Notice d'utilisation
Détecteur réflexion directe à ultrasons
sans IO-Link
UIT509
UIT512
UIT515
FR
80278206 / 00 08 / 2018
1 Remarque préliminaire
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence croisée
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire.
2 Consignes de sécurité
- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
3 Fonctionnement et caractéristiques
Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.
4 Montage
▶ Fixer l'appareil à l'aide d'un dispositif de fixation

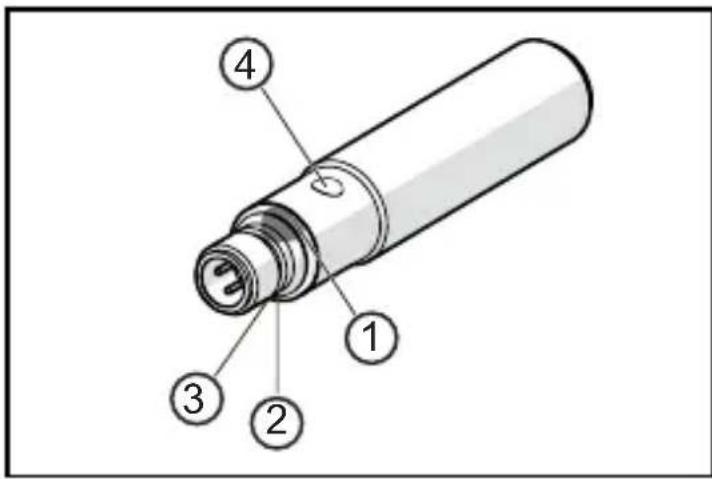

1/2 : LED d'état 1/2 (jaunes),
aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach
Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.
▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.
Pour appareils avec boîtier métallique (selon UL 508) :
▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.
Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement
5 Raccordement électrique
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :
BK : noir
BN : brun
BU : bleu
WH : blanc
Couleurs selon DIN EN 60947-5-2
• OUT1 : sortie de commutation
• OUT2 : sortie de commutation
6 Réglages
Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1).
6.1 Bouton Teach
6.1.1 Démarrer le mode de programmation
▶ Appuyer sur le bouton Teach pendant 2 s...6 s.
Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.
En cas de programmation non réussie, l'appareil retourne au réglage précédent.
6.1.2 Régler le comportement des sorties
▶ Démarrer le mode de programmation ( 6.1.1).

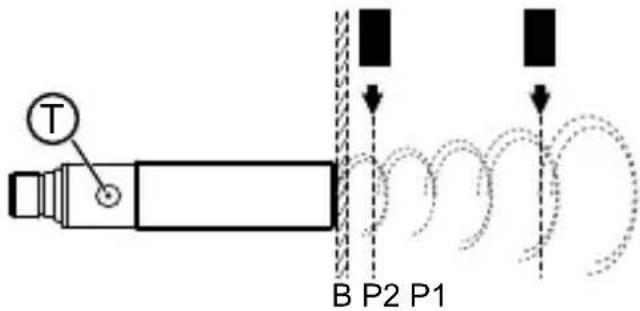

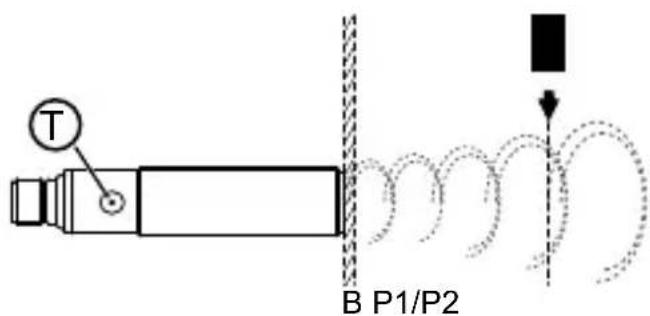

▶ Positionner l'objet sur P1 (fig. 1 ou 2).
▶ Appuyer sur le bouton Teach pendant 1 s.
Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.
▶ Positionner l'objet sur P2 (fig. 1 ou 2).
▶ Appuyer sur le bouton Teach pendant 1 s.
Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.
6.1.3 Inverser le comportement des sorties
▶ Appuyer sur le bouton Teach > 6 s.
Les LED d'état 1/2 jaunes clignotent (> 10 Hz).
Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).
La fonction de sortie est inversée.
6.1.4 Restaurer les réglages usine
▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.
LED écho verte éteinte.
▶ Démarrer le mode de programmation ( 6.1.1).
▶ Appuyer sur le bouton Teach pendant 1 s.
Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.
En cas de détection d'objets, les signaux de sortie suivants sont fournis :

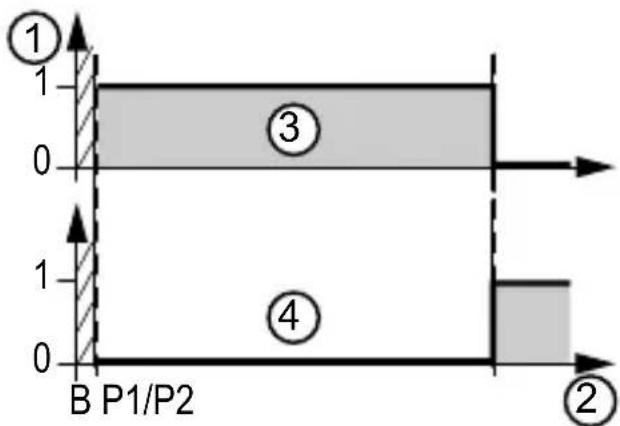

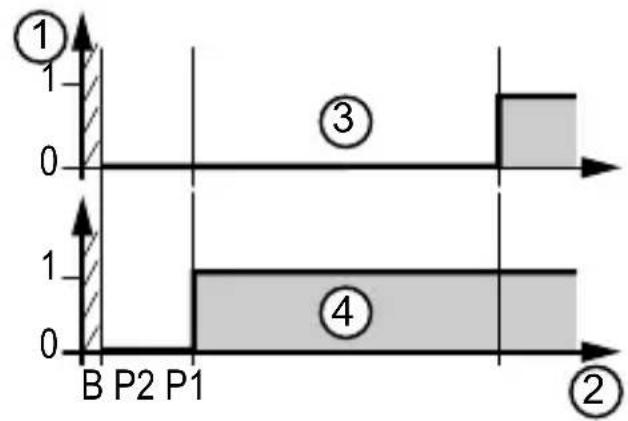

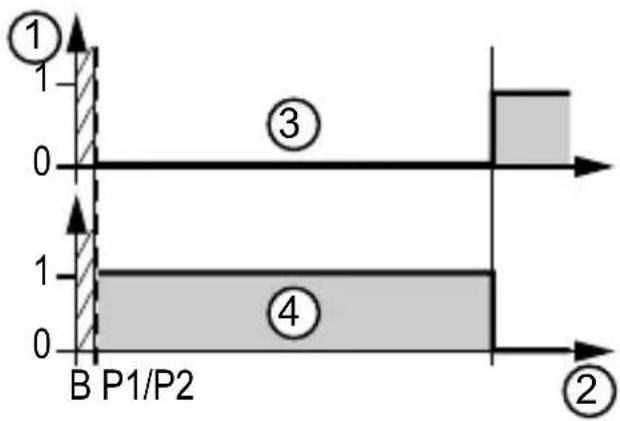

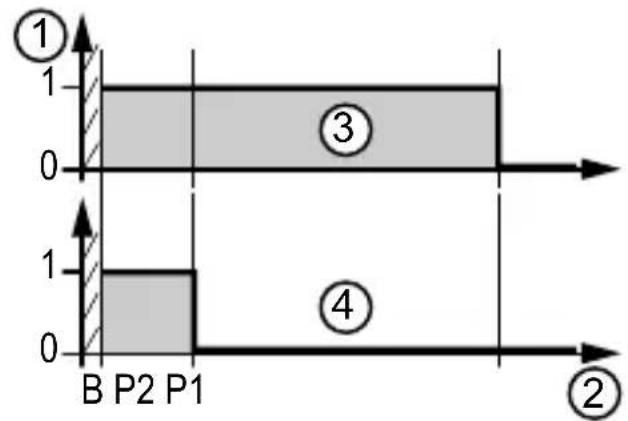

| Fig. 1 : fonction fenêtre P1 > P2 | Fig. 2 : fonction hystérésis P1 = P2 |
 |  |
| Sorties de commutation Sorties de commutation (antivalentes) | |
 |  |
| Sorties de commutation inversées Sorties de commutation inversées | |
 |  |
| 1: comportement des sorties2: distance à l'objet3: OUT1 (sortie de commutation)4: OUT2 (sortie de commutation) | B : zone morteP : position programmée par TeachT : bouton Teach |
Données techniques et informations supplémentaires sur www.ifm.com.
