Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT500
Alimentation	24 V DC (L+ / L-)
Sortie	Sortie de commutation ou analogique selon variante
Fonctions principales	Surveillance de niveaux, détection d'objets, fonction fenêtre ou hystérésis
Zone morte	Présente, consulter la fiche technique
Indicateurs LED	LED jaune (état/sortie), LED verte (écho)
Raccordement électrique	Fils BK (noir), BN (brun), BU (bleu), WH (blanc) selon DIN EN 60947-5-2
Montage	Fixation à l'aide d'un dispositif de fixation; distance min. 12,7 mm des parties sous tension (boîtier métallique)
Réglages	Apprentissage par fil (Teach) avec L+ (PNP) ou L- (NPN) selon le type
Mode de programmation	Raccorder l'entrée d'apprentissage 2-6 s; LED jaune clignote 1 Hz
Restauration réglages usine	Sans écho, mode programmation puis 1 s sur entrée Teach
Consignes de sécurité	Lecture du document avant utilisation; montage et entretien par personnel qualifié
Conditions environnementales	Éviter surfaces absorbant le son; utiliser dans les limites spécifiées
Informations générales	Notice d'utilisation et fiche technique disponibles sur www.ifm.com

FOIRE AUX QUESTIONS - UGT500 IFM

Comment raccorder électriquement le UGT500 ?

Mettre l'installation hors tension. Raccorder les fils selon les couleurs : BN (brun) à L+, BU (bleu) à L-, BK (noir) à la sortie OUT, WH (blanc) à l'entrée Teach (selon variante). Voir le schéma dans la notice.

Comment programmer la sortie de commutation ?

Raccorder le fil Teach à L+ (PNP) ou L- (NPN) pendant 2 à 6 secondes pour entrer en mode programmation. LED jaune clignote 1 Hz. Ensuite, positionner l'objet sur P1, appliquer Teach 1 s, puis sur P2, Teach 1 s.

Que signifient les LED sur le capteur ?

LED jaune : indique l'état de la sortie et aide au réglage. LED verte : allumée lorsqu'un objet ou l'arrière-plan est détecté.

Qu'est-ce que la zone morte et comment en tenir compte ?

La zone morte est la distance minimale devant le capteur où aucune détection n'est possible. Consulter la fiche technique pour la valeur exacte. Ne pas placer d'objet dans cette zone.

Comment inverser le comportement de la sortie ?

Raccorder l'entrée Teach pendant plus de 6 secondes. La LED jaune clignote rapidement (>10 Hz) puis brièvement (>4 Hz). La sortie est alors inversée.

Comment restaurer les réglages usine ?

Orienter le capteur pour qu'aucun écho ne soit reçu (LED verte éteinte). Entrer en mode programmation (Teach 2-6 s) puis appliquer Teach 1 s. LED jaune clignote 4 Hz: réglages usine rétablis.

Quels types de sorties sont disponibles ?

Selon la variante, sortie de commutation (contact) ou sortie analogique (tension ou courant). Consulter l'étiquette du produit pour le type exact.

Comment monter le capteur correctement ?

Fixer à l'aide d'un dispositif de fixation adapté. Respecter la distance minimale de 12,7 mm aux parties sous tension (pour boîtier métallique). Éviter les surfaces absorbant le son.

Puis-je utiliser ce détecteur pour des liquides ?

Le UGT500 est un détecteur à ultrasons destiné à la surveillance de niveaux et à la détection d'objets. Il peut détecter des liquides, mais vérifier la compatibilité avec les fiches techniques.

Où trouver la fiche technique complète ?

La fiche technique et les informations supplémentaires sont disponibles sur le site www.ifm.com. La notice d'utilisation est également téléchargeable.

MODE D'EMPLOI UGT500 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UGT20x

UGT21x

UGT50x

UGT52x

80237715 / 00 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation.

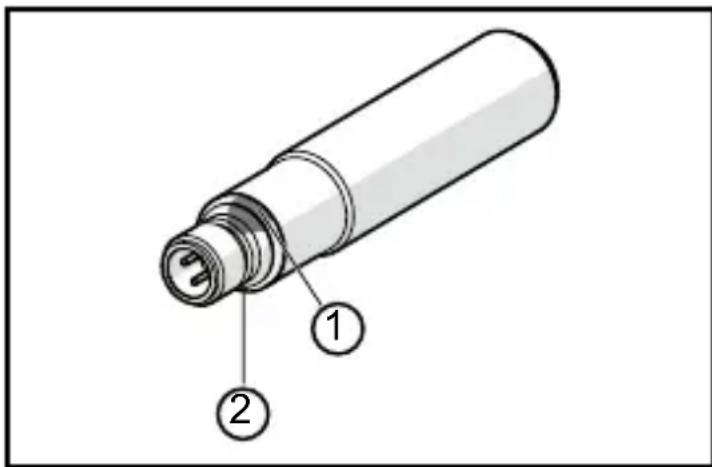

1 : LED d'état (jaune), aide au réglage et indication de sortie
2 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU: bleu

WH : blanc

Appareils avec sortie de commutation

• OUT : sortie de commutation
- Apprentissage : fil de programmation

Appareils avec sortie analogique

• OUT : sortie analogique
• Apprentissage : fil de programmation

Couleurs selon DIN EN 60947-5-2

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le fil de programmation ( 5.1).

5.1 Apprentissage par fil

Sortie de commutation : Teach avec L+ (PNP)

Sortie de commutation : Teach avec L- (NPN)

Sortie analogique : Teach avec L-

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.1.1 Démarrer le mode de programmation

▶ Raccorder l'entrée d'apprentissage pendant 2 s...6 s (→ 5.1 Apprentissage par fil).

La LED d'état jaune clignote > 1 s (1 Hz), l'appareil est en mode de programmation.

5.1.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.1.1).
▶ Positionner l'objet sur P1 (Fig. 1 ou 2).
▶ Raccorder l'entrée d'apprentissage pendant env. 1 s (→ 5.1 Apprentissage par fil).

La LED d'état jaune clignote (2,5 Hz), le réglage de P1 est terminé.
▶ Positionner l'objet sur P2 (Fig. 1 ou 2).
▶ Raccorder l'entrée d'apprentissage pendant env. 1 s (→ 5.1 Apprentissage par fil).
La LED d'état jaune clignote brièvement (4 Hz), le réglage P2 est terminé.

5.1.3 Inverser le comportement des sorties

▶ Raccorder l'entrée d'apprentissage pendant > 6 s (→ 5.1 Apprentissage par fil).

La LED d'état jaune clignote (> 10 Hz).
La LED d'état jaune clignote brièvement (> 4 Hz).
Le signal de sortie est inversé.

5.1.4 Restauration des réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.
▶ Démarrer le mode de programmation ( 5.1.1).
▶ Raccorder l'entrée d'apprentissage pendant 1 s.
La LED d'état jaune clignote < 1 s (4 Hz), le réglage usine est rétabli.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

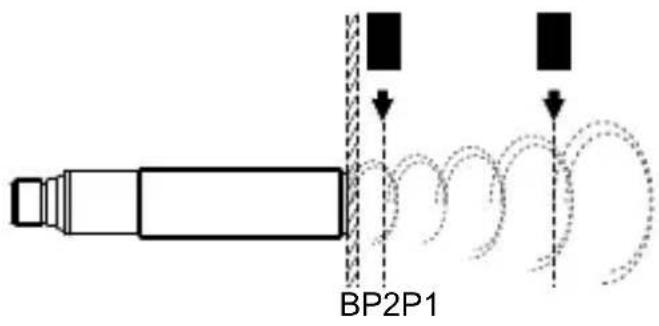

Fig. 1 : fonction fenêtre P1 > P2

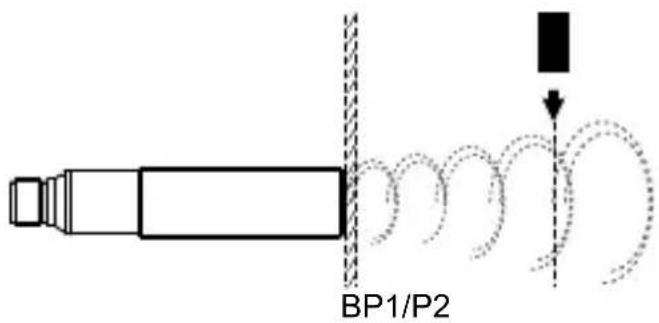

Fig. 2 : fonction hystérésis P1 = P2

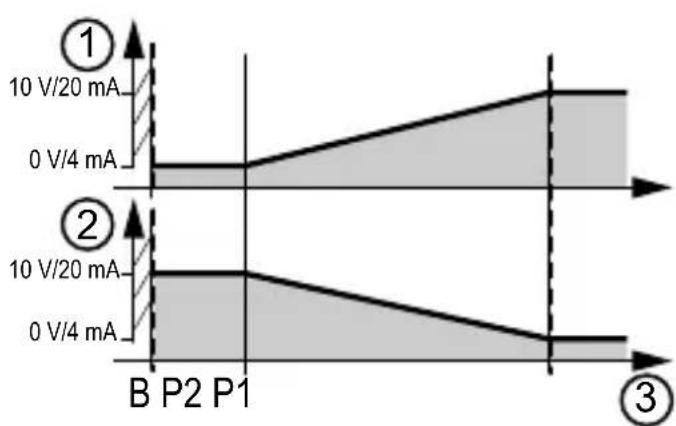

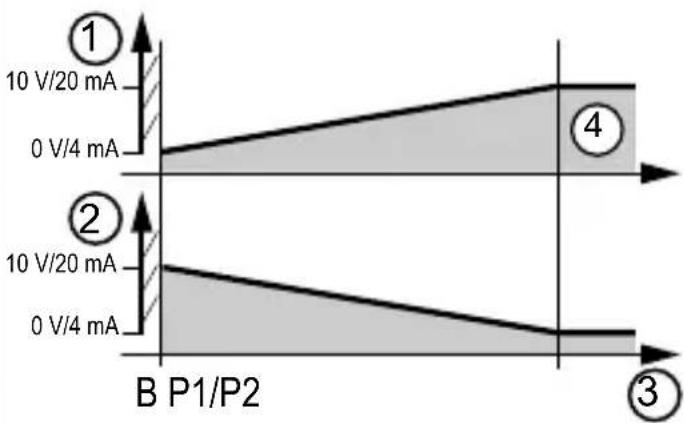

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction hysté-

nal analogique pour la fonction hysté- résis

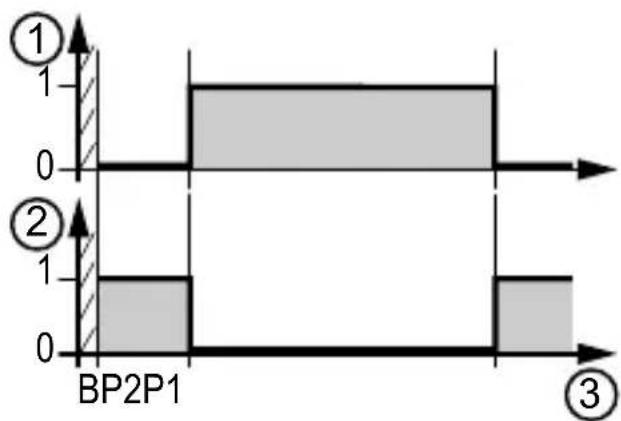

Signal de commutation pour la fonction fenêtre

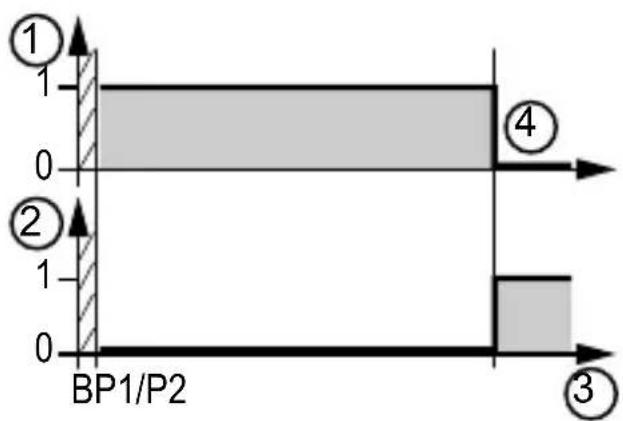

Signal de commutation pour la fonction hystérésis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B : zone morte
P : position programmée par Teach
T : bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com
