Type de produit	Détecteur à ultrasons (capteur de réflexion directe)
Marque	IFM
Modèle	UGT513
Alimentation	18 à 30 V DC (typique pour capteurs IFM)
Sorties	OUT1 : sortie de commutation / IO-Link ; OUT2 : sortie analogique
Interface	IO-Link
Fonctions principales	Surveillance de niveaux, détection d'objets, fonction fenêtre et hystérésis
Réglages	Via bouton Teach ou IO-Link
Indicateurs LED	LED d'état 1/2 (jaunes) ; LED écho (verte)
Zone morte	Présence d'une zone morte (consulter fiche technique)
Matériau du boîtier	Métallique (selon UL 508)
Distance de sécurité	Minimum 12,7 mm entre le capteur et les parties non isolées sous tension
Raccordement électrique	Câble avec fils BK (noir), BN (brun), BU (bleu), WH (blanc)
Montage	Fixation via dispositif de fixation adapté
Entretien et nettoyage	Assurer protection efficace des appareils et câbles contre l'endommagement
Réparabilité	Non modifiable par l'utilisateur ; interventions par personnel qualifié
Normes	DIN EN 60947-5-2 (couleurs des fils)

FOIRE AUX QUESTIONS - UGT513 IFM

Quel est le rôle du détecteur UGT513 ?

Le UGT513 est un détecteur à ultrasons conçu pour la surveillance de niveaux et la détection d'objets sans contact.

Comment alimenter le capteur UGT513 ?

L'alimentation se fait en 18-30 V DC via les fils : BN (brun) pour L+, BU (bleu) pour L-. Respecter la polarité.

Quelle est la fonction des LED sur l'appareil ?

Les LED d'état 1/2 (jaunes) indiquent l'état des sorties ; la LED écho (verte) s'allume lorsqu'un objet ou l'arrière-plan est détecté.

Comment programmer le capteur avec le bouton Teach ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation (LED jaunes clignotent). Positionnez l'objet, puis appuyez 1 s pour valider P1, puis P2.

Que faire pour restaurer les réglages usine ?

Orientez le capteur de sorte qu'aucun écho ne soit reçu (LED verte éteinte). Entrez en mode programmation, puis appuyez 1 s sur le bouton Teach. Les LED clignotent brièvement pour confirmer.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes en mode normal. Les LED jaunes clignotent rapidement, puis la fonction de sortie est inversée.

Qu'est-ce que la zone morte ?

La zone morte est une distance minimale devant le capteur où aucune détection n'est possible. Respectez les valeurs indiquées dans la fiche technique.

Peut-on utiliser l'interface IO-Link ?

Oui, le capteur dispose d'une interface IO-Link pour la communication directe avec un maître IO-Link, permettant paramétrage et diagnostic.

Quelles sont les couleurs des fils et leur signification ?

Selon DIN EN 60947-5-2 : BN (brun) = L+, BU (bleu) = L-, BK (noir) = OUT1, WH (blanc) = OUT2.

Comment nettoyer le capteur UGT513 ?

Nettoyez le boîtier avec un chiffon doux et sec. Évitez les solvants. Protégez le capteur contre les chocs et l'humidité.

MODE D'EMPLOI UGT513 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UGT204

UGT205

UGT207

UGT208

UGT510

UGT511

UGT513

UGT514

80256299 / 01 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

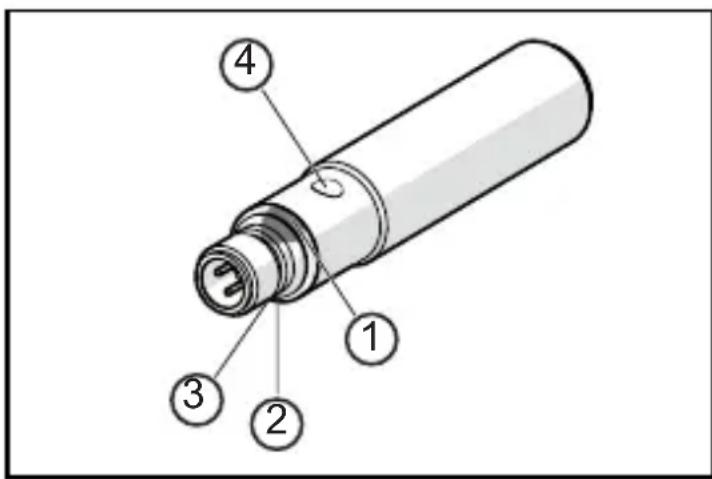

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
- OUT2 : sortie analogique

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

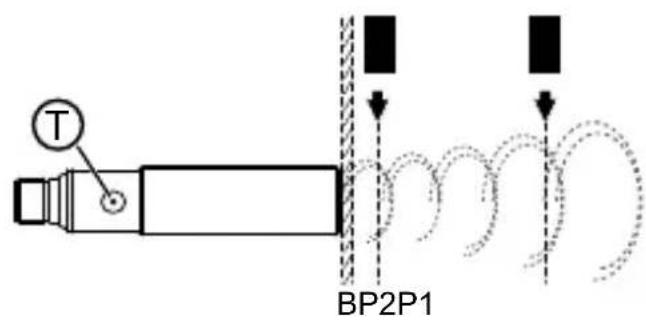

Fig. 1 : fonction fenêtre P1 > P2

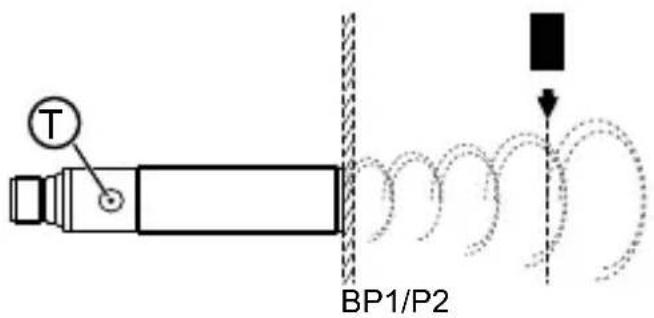

Fig. 2 : fonction hystérésis P1 = P2

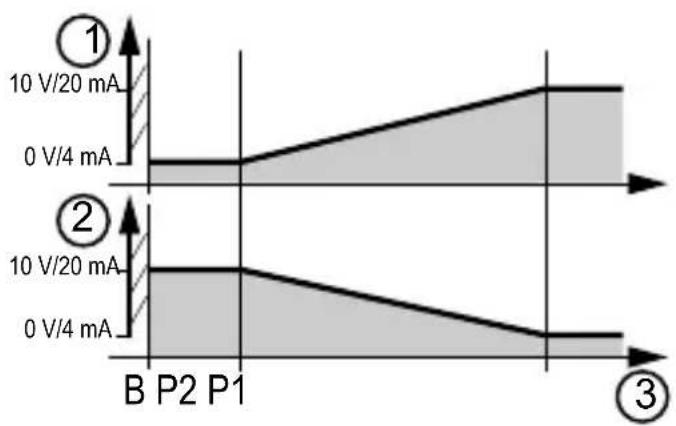

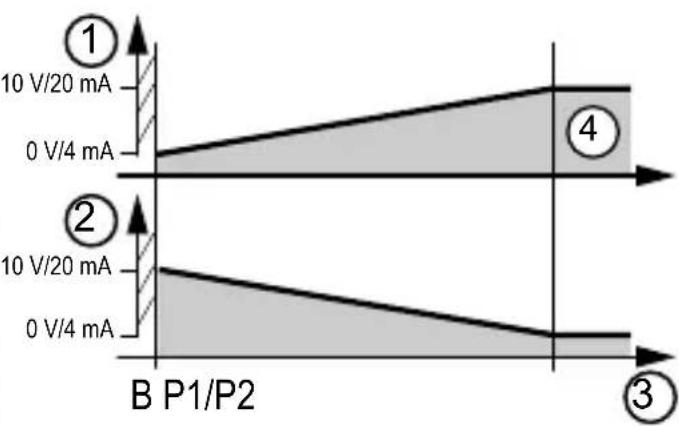

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction

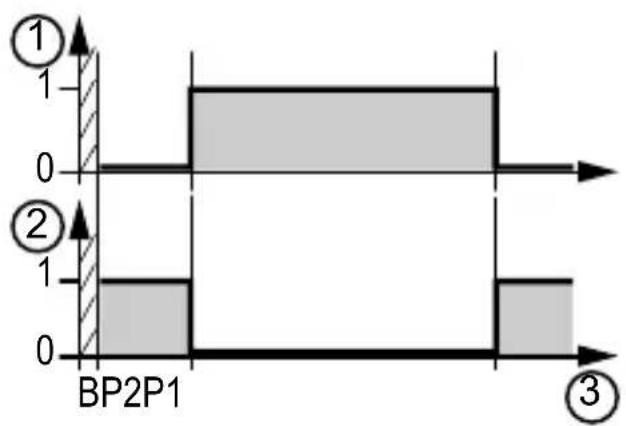

Signal de commutation pour la fonction fenêtre

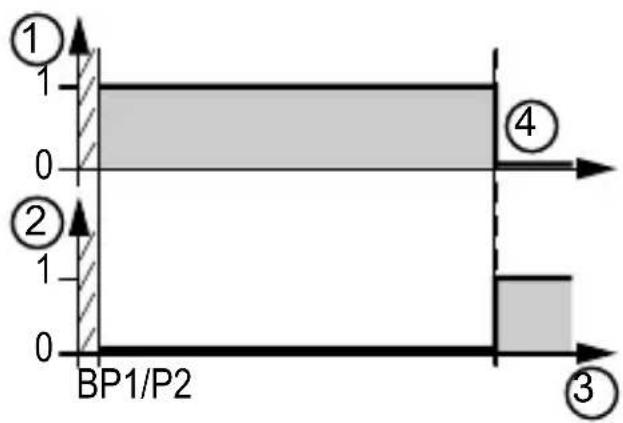

Signal de commutation pour la fonction hystérésis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B : zone morte
P : position programmée par Teach
T : bouton Teach
