Type de produit	Détecteur à ultrasons (capteur de proximité)
Marque	IFM
Modèle	UIT516
Fonctions principales	Surveillance de niveaux, détection d'objets, sorties de commutation et analogique
Alimentation	24 V DC (selon câblage typique DIN EN 60947-5-2)
Sorties	OUT1 : sortie de commutation (NPN/PNP), OUT2 : sortie analogique (0-10 V / 4-20 mA)
Portée de détection	Environ 0,5 à 5 mètres (selon configuration et objet)
Zone morte	Présente, ne pas détecter d'objet dans cette zone
Réglages	Via bouton Teach (programmation de 2 points P1 et P2)
Indicateurs LED	LED d'état 1/2 (jaunes) pour aide au réglage, LED écho (verte) pour détection
Matériau du boîtier	Métal (selon UL 508, distance min. 12,7 mm des parties sous tension)
Dimensions (estimation)	Ø30 mm x 80 mm (capteur cylindrique typique)
Poids (estimation)	Environ 0,15 kg
Indice de protection (estimation)	IP65 (usage industriel typique)
Température de fonctionnement	-25 °C à +70 °C (estimation pour usage industriel)
Raccordement électrique	4 fils : BK (noir), BN (brun), BU (bleu), WH (blanc)
Sécurité	Montage et raccordement par personnel qualifié ; respecter les consignes de sécurité
Entretien	Nettoyer le boîtier avec un chiffon sec ; éviter les chocs et l'humidité
Réparabilité	Aucune pièce détachée disponible ; en cas de défaut, remplacer l'appareil
Informations générales	Notice disponible sur www.ifm.com ; fabriqué par IFM Electronic GmbH

FOIRE AUX QUESTIONS - UIT516 IFM

Comment installer le détecteur UIT516 ?

Fixez l'appareil à l'aide d'un dispositif de fixation approprié. Respectez la zone morte (voir fiche technique) et une distance minimale de 12,7 mm par rapport aux parties sous tension pour les boîtiers métalliques.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BK (noir) pour OUT1, BN (brun) pour l'alimentation positive, BU (bleu) pour le neutre, WH (blanc) pour OUT2. Référez-vous au schéma de la notice.

Comment programmer les points de commutation P1 et P2 ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes jusqu'à ce que les LED jaunes clignotent (mode programmation). Placez l'objet sur P1, appuyez 1 seconde. Placez-le sur P2, appuyez 1 seconde. Les LED confirment la programmation.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez que l'objet n'est pas dans la zone morte. Assurez-vous que la surface de l'objet n'absorbe pas les ultrasons (ex. mousse). Contrôlez le câblage et la tension d'alimentation. Si nécessaire, restaurez les réglages usine.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes. Les LED jaunes clignotent rapidement (> 10 Hz). La fonction de sortie est inversée (normalement ouvert devient normalement fermé).

Comment restaurer les réglages usine ?

Orientez le capteur de sorte qu'aucun écho ne soit reçu (LED écho éteinte). Entrez en mode programmation (Teach 2-6 s), puis appuyez 1 seconde. Les LED clignotent brièvement (4 Hz) et les réglages usine sont restaurés.

Quelle est la portée de détection du UIT516 ?

La portée typique est comprise entre 0,5 et 5 mètres, selon la forme, la taille et la nature de l'objet. Consultez la fiche technique sur www.ifm.com pour les valeurs précises.

Le capteur peut-il être utilisé en extérieur ?

L'indice de protection estimé est IP65, ce qui permet une utilisation en extérieur à l'abri des projections d'eau. Évitez toutefois une exposition prolongée à l'humidité ou aux produits chimiques agressifs.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits abrasifs ou de solvants. Veillez à ne pas rayer la face avant du capteur.

Où trouver la notice complète et les données techniques ?

La notice complète et les caractéristiques techniques détaillées sont disponibles en téléchargement gratuit sur www.ifm.com. Recherchez le modèle UIT516.

MODE D'EMPLOI UIT516 IFM

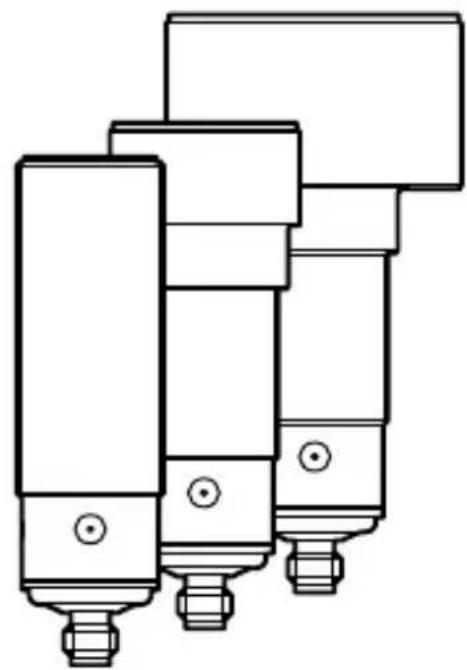

Notice d'utilisation

Déteur réflexion directe à ultrasons

sans IO-Link

UIT510

UIT511

UIT513

UIT514

UIT516

UIT517

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

Detecteur à ultrasons pour la surveillance de niveaux et la détction d'objects.

4 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation

1/2:LED d'etat 1/2 (jaunes), aide au réglage et indication de sortie
3: LED écho (verte), allumée lorsqu' l'objet ou l'arrière-plan est détecté
4: bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

FR

• Tenir compte de la zone morte ( Fiche technique): Dans la zone morte, il n'y a pas de détention d'objects.

Pour apparéils avec boîtier métallique (selon UL 508):

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com Informations generales sur le montage et le fonctionnement.

5 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil (selon le type choisi):

BK : noir

BN:brun

BU:bleu

WH:blanc

Couleurs selon DIN EN 60947-5-2

• OUT1: sortie de commutation
• OUT2 : sortie analogue

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1) .

6.1 Bouton Teach

6.1.1 Demarrer le mode de programmation

Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'etat 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil returne au réglage précédent.

6.1.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 6.1.1) .
Positionner l'objet sur P1 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.
Positionner l'objet sur P2 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.
Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

Appuyer sur le bouton Teach >6 s.

Les LED d'etat 1/2 jaunes clignotent (> 10 Hz).
Les LED d'étéat 1/2 jaunes clignotent brievement (>4Hz)
La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

Démarrer le mode de programmation ( 6.1.1) .

Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), les réglages usine sont restaurés.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1: fonction fenêtre P1 > P2	Fig. 2: fonction hystérésis P1 = P2
BP2P1	BP1/P2
Signal analogue pour la fonction fenêtre	Signal analogue pourla fonction hystérésis
10 V/20 mA 0 V/4 mA 2 10 V/20 mA 0 V/4 mA B P2 P1	10 V/20 mA 0 V/4 mA 2 10 V/20 mA 0 V/4 mA B P1/P2
Signal de commutation pour la fonction fenêtre	Signal de commutation pour la fonction hystérésis
1 1 0 BP2P1	1 1 0 BP1/P2
1: Ausgangsverhalten 2: Signal de sortie inversé 3: Distance objet 4: Réglage usine	B: zone morte P: position programme par Teach T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
