OGS280 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique à barrage (émetteur et récepteur)
Modèle	IFM OGS280
Tension d'alimentation	10...30 V DC
Courant de sortie	200 mA (PNP ou NPN)
Interface de communication	IO-Link (broche 4)
Portée maximale	Voir étiquette sur l'appareil (estimation typique : quelques mètres)
Type de sortie	PNP ou NPN (commutable via câblage)
Indicateurs LED	LED verte (sous tension), LED jaune (sortie activée)
Réglage de sensibilité	Via IO-Link avec logiciel LR DEVICE (Teach-in)
Montage	Fixation par dispositif de montage, orientation précise requise
Raccordement électrique	Connecteur M12 à 4 broches (brochage spécifique selon émetteur/récepteur)
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux, sans solvants
Réparabilité	Réparation par le fabricant uniquement
Élimination	Recyclage selon réglementations nationales
Protection	Boîtier robuste, IP67 (estimation typique)
Dimensions estimées	Environ M18 x 80 mm (corps cylindrique)
Poids estimé	Environ 100 g (par appareil)
Température de fonctionnement	-25...60 °C (estimation)

FOIRE AUX QUESTIONS - OGS280 IFM

Comment raccorder l'émetteur et le récepteur du capteur OGS280 ?

L'émetteur se raccorde sur la broche 1 (L+), broche 3 (L-), et broche 4 (IO-Link). Le récepteur suit le même brochage mais la broche 4 sert de sortie de commutation (PNP ou NPN) ou IO-Link. Consultez le schéma de raccordement dans la notice pour les détails.

Comment régler la sensibilité du capteur IFM OGS280 ?

Utilisez le logiciel LR DEVICE via l'interface IO-Link. Sélectionnez [Teach SP1 TP1] en orientant l'émetteur vers l'objet, puis [Teach SP1 TP2] en l'orientant vers le récepteur. L'ordre des points d'apprentissage n'a pas d'importance.

Que signifient les LED sur le capteur OGS280 ?

Sur l'émetteur et le récepteur, la LED verte indique que l'appareil est sous tension et opérationnel. Sur le récepteur, la LED jaune s'allume lorsque la sortie de commutation est activée.

Est-il possible d'utiliser le capteur sans IO-Link ?

Oui, le capteur fonctionne en mode standard avec une sortie de commutation PNP ou NPN (200 mA). L'interface IO-Link est optionnelle pour le paramétrage et la communication avancés.

Comment installer correctement le barrage photoélectrique OGS280 ?

Fixez d'abord le récepteur avec un support, puis orientez l'émetteur exactement en face du récepteur et fixez-le. Une orientation précise est essentielle pour atteindre la portée maximale.

Quelle est la tension d'alimentation recommandée pour l'OGS280 ?

L'alimentation doit être comprise entre 10 et 30 V DC, conformément à la norme EN 50178. Assurez-vous que l'installation est hors tension lors du raccordement.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec ou légèrement humidifié. N'utilisez pas de solvants ou de produits agressifs qui pourraient endommager les parties en plastique.

Le capteur OGS280 peut-il détecter des objets transparents ?

Oui, les barrages photoélectriques peuvent détecter des objets transparents si la lumière émise est interrompue. La sensibilité peut être ajustée via IO-Link pour optimiser la détection.

Que faire si la LED verte ne s'allume pas ?

Vérifiez l'alimentation électrique (tension et polarité), les connexions des broches, et l'état du câble. Si le problème persiste, contactez le fabricant pour une réparation.

Où trouver les IODD et logiciels pour la configuration IO-Link ?

Les fichiers IODD, le logiciel LR DEVICE et les informations détaillées sont disponibles sur le site www.ifm.com. Un maître IO-Link est nécessaire pour la communication.

MODE D'EMPLOI OGS280 IFM

Notice d'utilisation

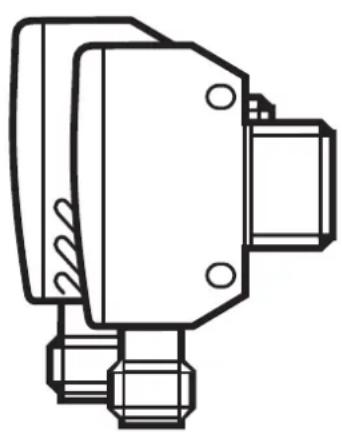

Barrage photoelectrique avec IO-Link

OGE

OGS

FR

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Montage. 4

5 Raccordement electrique. 4

5.1 Emetteur 4
5.2 Recesseur 5

5.2.1 PNP 5
5.2.2 NPN 5

6 Reglages 5

6.1 Réglage via IO-Link 5

6.1.1 Régler la sensibilité avec l'objet 6
6.1.2 Reglage de la sensibilité maximale 6

7 Fonctionnement 7
8 Entretien, réparation et élimination 7

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

FR

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

Pour la portée ("range") voir l'étiquette

4 Montage

Fixer le récepteur à l'aide d'un dispositif de fixation.
Orienter l'émetteur vers le récepteur et le fixer aussi à l'aide d'un dispositif de fixation.

Portée maximale seulement en cas d'orientation exacte

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
  Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

5.1 Emetteur

broche 1 = L+ (10...30 V DC)

broche 3 = L

broche 4 = IO-Link

(broche 2 = nonutilisée)

5.2 Récepteur

5.2.1 PNP

5.2.2 NPN

broche 1 = L+ (10...30 V DC)
broche 3 = L- broche 4 = charge (PNP, 200 mA) / IO-Link
(broche 2 = non utilisee)

broche 1 = L+ (10...30 V DC)
broche 3 = L- broche 4 = charge (NPN, 200 mA) / IO-Link
(broche 2 = non utilisee)

FR

6 Réglages

6.1 Réglage via IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

6.1.1 Régler la sensibilité avec l'objet

Demarrer le logiciel LR DEVICE.
Orienter l'émetteur vers l'objet (fig. 1).
Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.

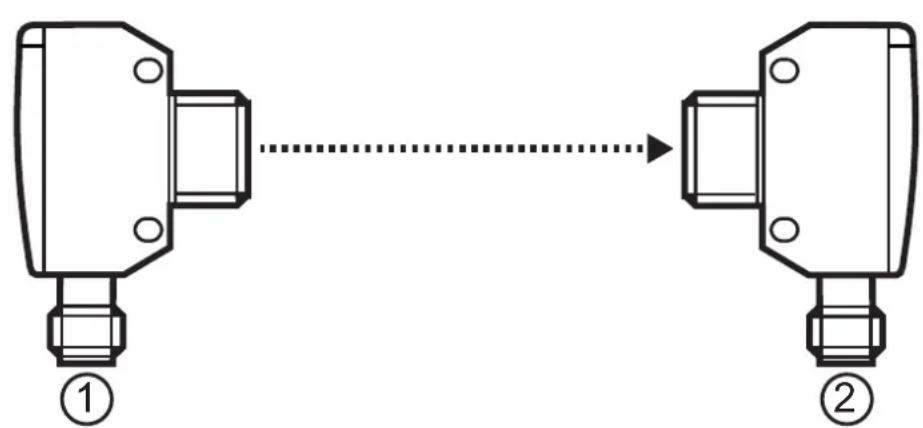

Orienter l'émetteur vers le récepteur (fig. 2).
Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

fig. 1

fig. 2

1 : Emetteur; 2 : Récepteur; TP1 : Point d'apprentissage 1 ; TP2 : Point d'apprentissage 2

L'ordre dans lequel l'objet et l'arrière-plan sont régles est sans importance.

6.1.2 Réglage de la sensibilité maximale

Demarrer le logiciel LR DEVICE.

Positionner l'objet de façon à ce qu'aucune lumière ne soit reçue.
Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Récepteur: La LED jaune est allumée lorsque la sortie de commutation est commutée. La LED verte est allumée si l'appareil est opérationnel.
Emetteur : La LED verte est allumée si l'appareil est opérationnel.

8 Entretien, réparation et élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abîmer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.
