Type de produit	Détecteur de réflexion directe avec suppression de l’arrière-plan
Marque	IFM
Modèle	OGH283
Alimentation	10...30 V DC
Courant de sortie	200 mA (PNP/NPN)
Interface de communication	IO-Link
Portée	Voir étiquette (ex. sur papier blanc 200×200 mm, rémission 90%)
Indicateurs LED	Verte (fonctionnement), jaune (sortie commutée)
Montage	Orienter vers l’objet, fixation par dispositif de fixation
Raccordement électrique	Par électricien qualifié, selon EN 50178
Configuration	Via logiciel LR DEVICE et IO-Link
Entretien et nettoyage	Dégager la lentille, ne pas utiliser de solvants
Réparabilité	Réparation uniquement par le fabricant
Élimination	Écologique selon règlements nationaux
Normes de sécurité	Respecter les consignes, personnel qualifié

FOIRE AUX QUESTIONS - OGH283 IFM

Quelle est la tension d'alimentation du détecteur OGH283 ?

L'alimentation doit être comprise entre 10 et 30 V DC selon la norme EN 50178.

Comment raccorder le détecteur en mode PNP ?

Broche 1 = L+ (10...30 V DC), broche 3 = L-, broche 4 = charge (PNP, 200 mA) / IO-Link. La broche 2 n'est pas utilisée.

Comment raccorder le détecteur en mode NPN ?

Broche 1 = L+ (10...30 V DC), broche 3 = L- (NPN), broche 4 = charge (NPN, 200 mA). La broche 2 n'est pas utilisée.

Que signifie la LED verte sur l'appareil ?

La LED verte indique que l'appareil est opérationnel.

Que signifie la LED jaune ?

La LED jaune s'allume lorsque la sortie de commutation est activée.

Comment régler la portée via l'arrière-plan et l'objet ?

Ouvrir le logiciel LR DEVICE, orienter le détecteur vers l'objet et sélectionner Teach SP1 TP1, puis vers l'arrière-plan et sélectionner Teach SP1 TP2. Le seuil SP1 se situe entre les deux.

Comment régler la portée si l'objet n'est pas disponible ?

Orienter le détecteur vers l'arrière-plan et sélectionner Teach Custom - SP1 without target dans LR DEVICE. Le seuil se place juste devant l'arrière-plan.

Comment nettoyer la lentille du détecteur ?

Dégager la lentille de tout encrassement. Ne pas utiliser de solvants ou produits qui pourraient abîmer les parties en plastique.

Que faire en cas de détecteur défectueux ?

Les détecteurs défectueux doivent être réparés uniquement par le fabricant.

Comment éliminer le détecteur en fin de vie ?

Assurer une élimination écologique selon les règlements nationaux en vigueur.

MODE D'EMPLOI OGH283 IFM

Notice d'utilisation

Detecteur reflexion directe avec

suppression de l'arrière-plan et IO-Link

OGH

FR

Contenu

1 Remarque préliminaire 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 3
3 Fonctionnement et caractéristiques 3
4 Montage. 4
5 Raccordement electrique. 4

5.1PNP 5
5.2 NPN 5

6 Reglages. 5

6.1 Réglage via IO-Link 5

6.1.1 Réglage de la portée via l'arrière-plan et l'objet 6
6.1.2 Reglage de la portee via l'arriere-plan 7
6.1.3 Reglage de la portee maximale 7

7 Fonctionnement 8
8 Entretien, réparation et élimination 8

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Récurrence

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

FR

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

Le détector réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Pour la portée ("range") voir l'étiquette (sur papier blanc 200 × 200 mm , remission 90% ).

4 Montage

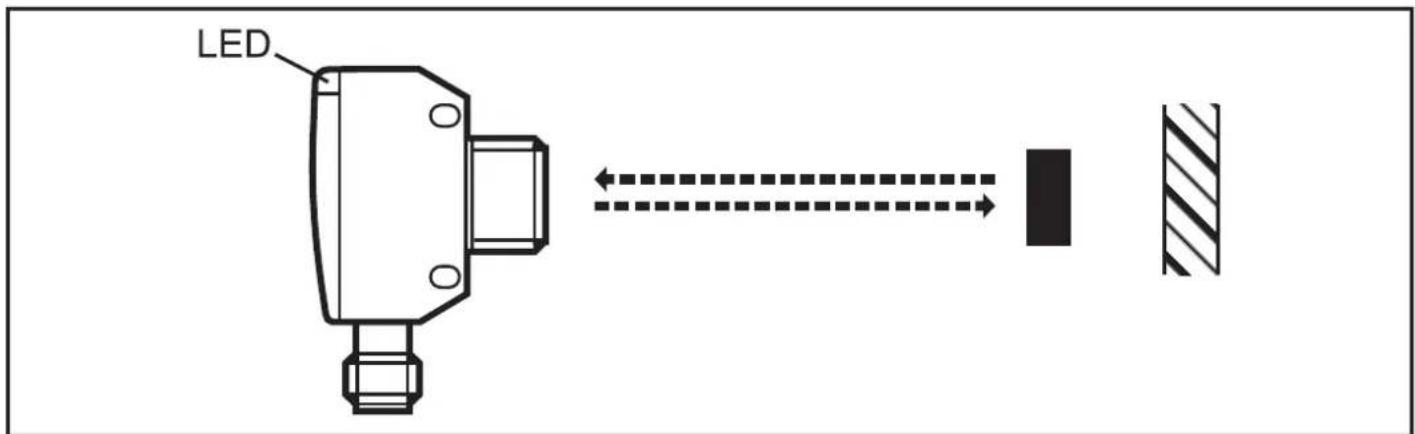

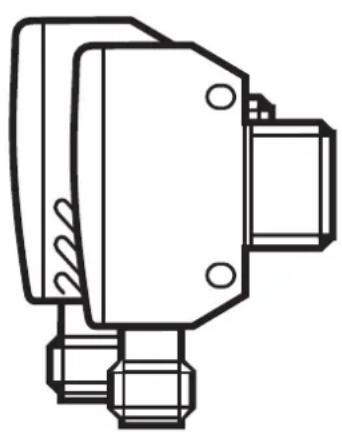

Orienter le détector réflexion directe vers l'objet à détecter et le fixer à l'aide d'un dispositif de fixation.

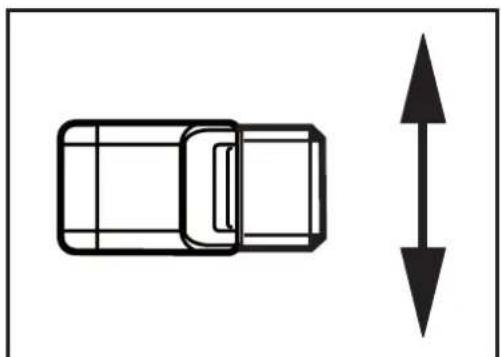

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil. En cas d'autres directions de mouvement, un test de vérification préalable de la fonction de commutation doit être fait dans les conditions de l'application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

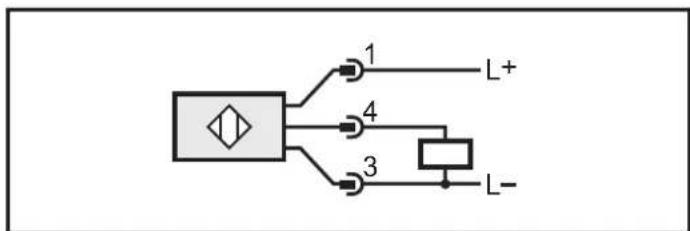

5.1 PNP

broche 1 = L+ (10...30 V DC)
broche 3 = L- broche 4 = charge (PNP, 200 mA) / IO-Link
(broche 2 = non utilisee)

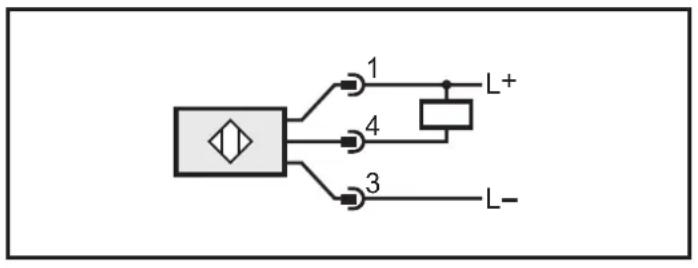

5.2 NPN

broche 1 = L+ (10...30 V DC)

broche 3 = L

(broche 2 = nonutilisée)

6 Réglages

6.1 Réglage via IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

6.1.1 Réglage de la portée via l'arrière-plan et l'objet

Demarrer le logiciel LR DEVICE.

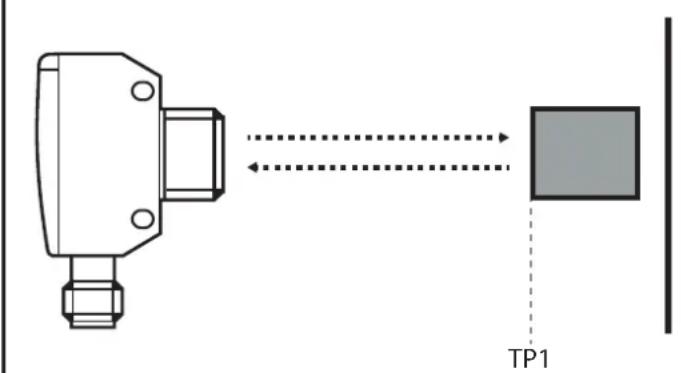

Orienter le détecteur réflexion direxte vers l'objet (fig. 1).
Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
Orienter le détecteur réflexion directe vers l'arrière-plan (fig. 2).
Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

Le seul de commutation SP1 est situé entre l'objet et l'arrière-plan (fig. 3).

fig.1:fig.2:

TP1: Point d'apprentissage 1 TP2: Point d'apprentissage 2

Zone "objet détecté"

L'ordre dans lequel l'objet et l'arrière-plan sont régles est sans importance.

6.1.2 Réglage de la portée via l'arrière-plan

Si l'objet n'est pas disponible, la portée peut etre reglee seulement via I'arriereplan.

Le comportement de commutation du détecteur réflexion directe est le plus fiable si la portée a été réglée via l'arrière-plan et l'objet (→ 6.6.1) .

Demarrer le logiciel LR DEVICE.
Orienter le détecteur réflexion directe vers l'arrière-plan (fig. 4).

Sélectionner [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.

Le seul de commutation SP1 est juste devant l'arrière-plan (fig. 5).

fig.4:fig.5:

Zone "objet détecté"

6.1.3 Réglage de la portée maximale

Demarrer le logiciel LR DEVICE.

Orienter le détecteur réflexion directe vers une zone vide sans objet et arrêté plan.

Le détecteur réflexion directe ne doit receivevoir aucune lumière de l'objet et de l'arrière-plan.
Sélectionner [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.

FR

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
La LED jaune est allumée lorsque la sortie de commutation est commutée.

8 Entretien, réparation et élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abîmer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.
