Barrage photoélectrique avec IO-Link

OGE

OGS

IFM OGE281 - 1

1 Remarque préliminaire ....3
1.1 Symboles utilisés....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
4 Montage....4
5 Raccordement électrique....4
5.1 Emetteur 4
5.2 Récepteur 5
5.2.1 PNP 5
5.2.2 NPN 5
6 Réglages....5
6.1 Réglage via IO-Link 5
6.1.1 Régler la sensibilité avec l'objet....6
6.1.2 Réglage de la sensibilité maximale 6
7 Fonctionnement....7
8 Entretien, réparation et élimination....7

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

IFM OGE281 - Symboles utilisés - 1

Information

Remarque supplémentaire.

IFM OGE281 - Symboles utilisés - 2

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

IFM OGE281 - Symboles utilisés - 3

2 Consignes de sécurité

  • Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
  • Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
  • Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
  • Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
  • Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
  • Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

Pour la portée ("range") voir l'étiquette

4 Montage

LED LED

▶ Fixer le récepteur à l'aide d'un dispositif de fixation.
▶ Orienter l'émetteur vers le récepteur et le fixer aussi à l'aide d'un dispositif de fixation.

Portée maximale seulement en cas d'orientation exacte

5 Raccordement électrique

IFM OGE281 - Raccordement électrique - 1

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

5.1 Emetteur

broche 1 = L+ (10...30 V DC)

broche 3 = L-

broche 4 = IO-Link

(broche 2 = non utilisée)

5.2 Récepteur

5.2.1 PNP

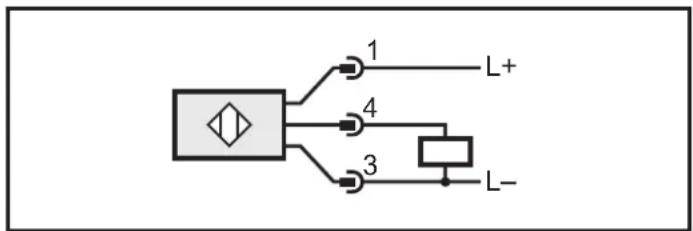


broche 1 = L+ (10...30 V DC) broche 3 = L- broche 4 = charge (PNP, 200 mA) / IO-Link (broche 2 = non utilisée)

5.2.2 NPN

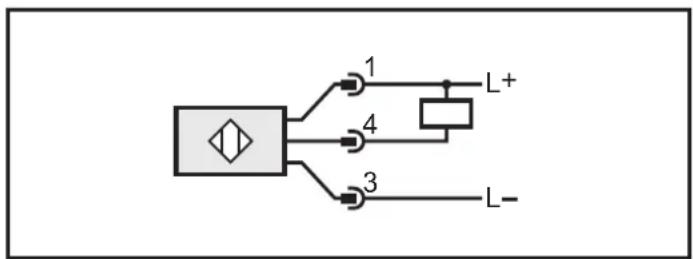


broche 1 = L+ (10...30 V DC) broche 3 = L- broche 4 = charge (NPN, 200 mA) / IO-Link (broche 2 = non utilisée)

IFM OGE281 - NPN - 2

6 Réglages

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

6.1.1 Régler la sensibilité avec l'objet

▶ Démarrer le logiciel LR DEVICE.
▶ Orienter l'émetteur vers l'objet (fig. 1).
▶ Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
▶ Orienter l'émetteur vers le récepteur (fig. 2).
▶ Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

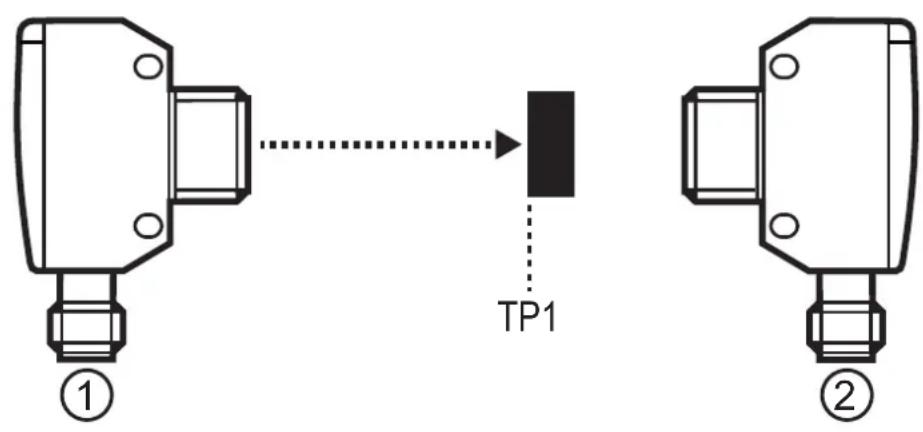

fig. 1
TP1 ① ②

fig. 2

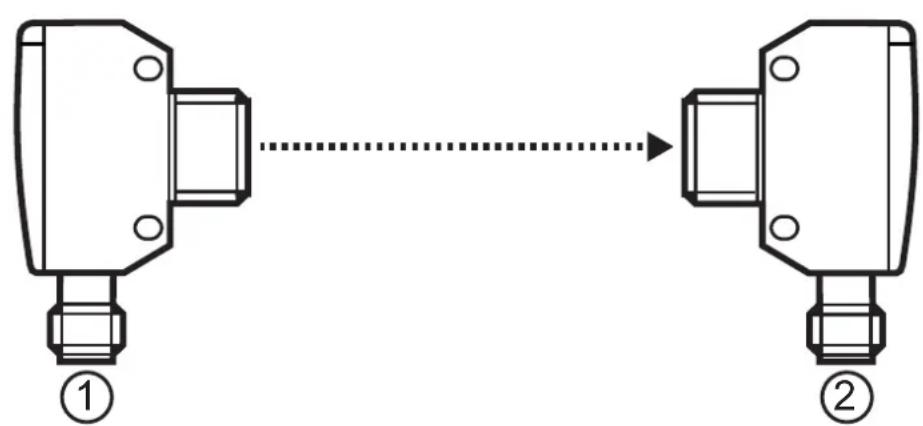


1 : Emetteur; 2 : Récepteur; TP1 : Point d'apprentissage 1 ; TP2 : Point d'apprentissage 2 L'ordre dans lequel l'objet et l'arrière-plan sont réglés est sans importance.

6.1.2 Réglage de la sensibilité maximale

▶ Démarrer le logiciel LR DEVICE.
▶ Positionner l'objet de façon à ce qu'aucune lumière ne soit reçue.
▶ Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
▶ Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Récepteur : La LED jaune est allumée lorsque la sortie de commutation est commutée. La LED verte est allumée si l'appareil est opérationnel.
Emetteur : La LED verte est allumée si l'appareil est opérationnel.

8 Entretien, réparation et élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.
