Type de produit Transmetteur de température avec afficheur
Marque IFM
Modèle TD2547
Catégorie Thermomètre électronique
Sortie analogique 4…20 mA ou 20…4 mA (inversé)
Interface de communication IO-Link

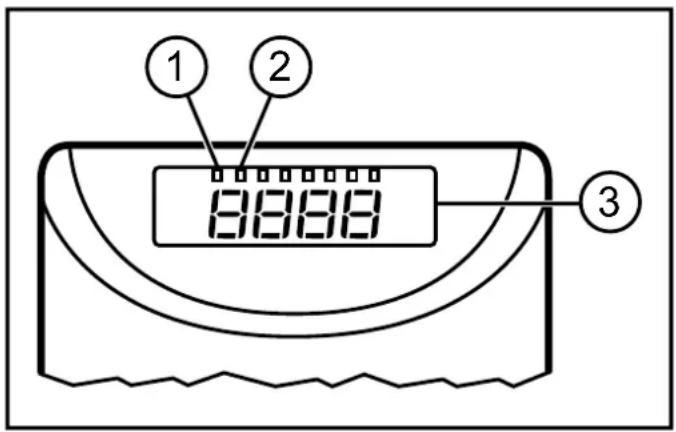

Affichage Alphanumérique 4 digits (température en °C ou °F)
Alimentation 24 V DC (TBTS/TBTP selon EN 50178)

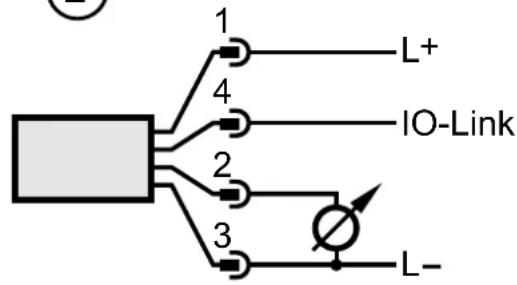

Raccordement électrique 2 ou 4 fils (L+, L-, sortie analogique, IO-Link)

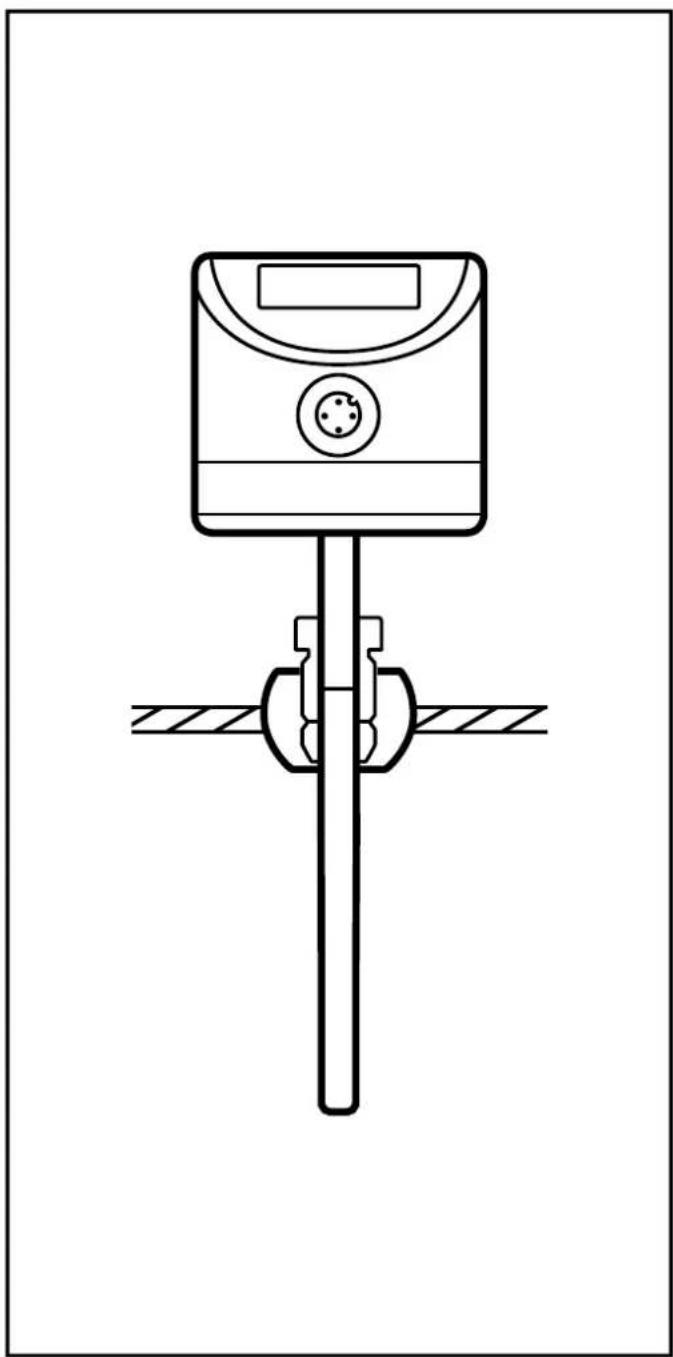

Montage Par raccord process (Clamp, cône d'étanchéité G½, bague de serrage)
Usage prévu Surveillance de liquides et gaz
Température maximale du fluide 175 °C (30 min) ou 130 °C en continu
Joint d'étanchéité PEEK pour applications aseptiques (3A, EHEDG)
Couple de serrage recommandé 20 Nm
Paramètres réglables OU, ASP, AEP, COF, FOU, Uni, diS
Entretien Aucun entretien requis
Réparation Uniquement par le fabricant
Élimination Écologique selon réglementations nationales

FOIRE AUX QUESTIONS - TD2547 IFM

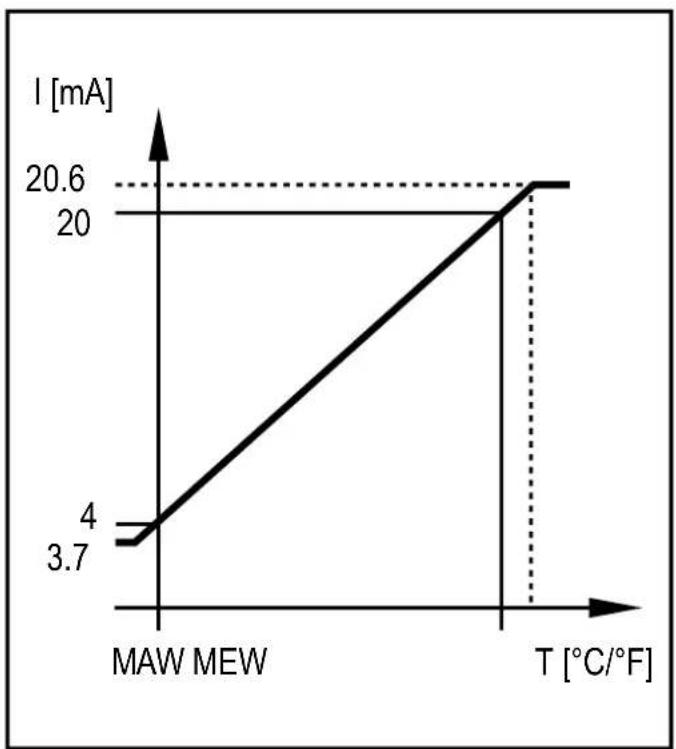

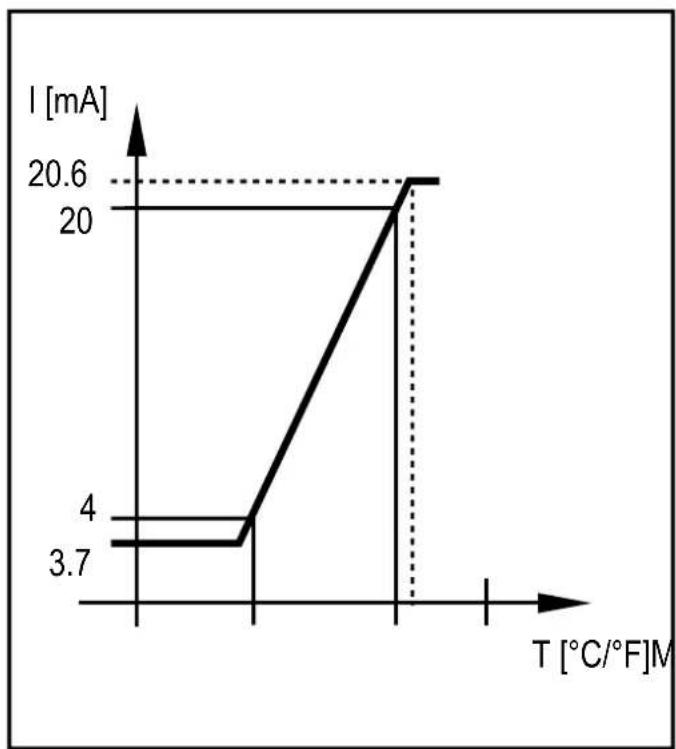

Comment régler l'étendue de mesure de la sortie analogique ?
Utilisez les paramètres ASP (valeur initiale) et AEP (valeur finale) via IO-Link. La distance minimale entre ASP et AEP est de 5 °C ou 9 °F.
Comment inverser le signal de sortie (4-20 mA en 20-4 mA) ?
Réglez le paramètre OU sur Ineg pour inverser le signal. Ainsi, 20 mA correspond à la valeur initiale et 4 mA à la valeur finale.
Comment configurer l'appareil via IO-Link ?
Connectez l'appareil à un maître IO-Link ou à un PC avec un logiciel de paramétrage adapté. Les IODD sont disponibles sur www.ifm.com.
Que faire si la température affichée est incorrecte ?
Vérifiez le paramètre COF (calibrage du point zéro). La plage de réglage est ±10 °C par pas de 0,1 °C.
Comment monter l'appareil en zone aseptique (3A, EHEDG) ?
Utilisez un joint PEEK (réf. E43911) et respectez les dimensions de montage indiquées (L < D-d). Pour 3A, évitez les positions 4 et 5. Pour EHEDG, orientez les orifices de fuite vers le bas.
Quel couple de serrage utiliser pour le raccord process ?
Le couple de serrage recommandé est de 20 Nm. Pour l'étanchéité métal sur métal, l'appareil ne doit être monté qu'une seule fois.
Comment installer le joint PEEK ?
Insérez le joint PEEK dans l'adaptateur avant de visser le capteur. Vérifiez le joint à chaque démontage et remplacez-le si nécessaire.
Que signifie un signal de sortie de 3,5 mA ?
Un signal de 3,5 mA indique un défaut interne lorsque le paramètre FOU est réglé sur OFF. Si FOU est sur ON, le signal passe à 21,1 mA en cas de défaut.
Comment changer l'unité de température (°C/°F) ?
Réglez le paramètre Uni sur °C ou °F via IO-Link.
Quelle est la fréquence de rafraîchissement de l'affichage ?
Le paramètre diS permet de choisir : d1 (50 ms), d2 (200 ms) ou d3 (600 ms). L'orientation peut être tournée de 180° avec rd.
