| Type de produit | Moniteur de débit |
| Marque | IFM |
| Modèle | SI0521 |
| Principe de mesure | Calorimétrique |
| Fluides mesurés | Liquides et gaz |
| Nombre de sorties | 2 (S1, S2) |
| Configuration des sorties | Normalement ouvert (NO) ou normalement fermé (NC) configurable |
| Affichage | Rampes de LED vertes (0-9) pour débit, LED orange/rouge pour seuils |
| Plage de débit (réglage usine) | 5...100 cm/s (pour l'eau) |
| Hystérésis | 2...5 cm/s (pour plage 5-100 cm/s) |
| Temps de réponse | 1...10 s |
| Alimentation | 24 V DC (typique) selon EN50178, TBTS, TBTP |
| Raccordement | Connecteur M12 (selon norme ifm) |
| Montage | Sur adaptateur process, profondeur d'installation minimale 12 mm |
| Couple de serrage | 25 Nm |
| Entretien | Nettoyage périodique avec chiffon doux, produit acétique si nécessaire |
| Sécurité | Montage et raccordement par personnel qualifié uniquement |
| Accessoires | Adaptateurs process et blocs adaptateurs disponibles |
| Fonctions supplémentaires | Réglage débit minimum, verrouillage électronique, reset usine |
| Documentation | Notice complète disponible sur ifm.com |
FOIRE AUX QUESTIONS - SI0521 IFM
Questions des utilisateurs sur SI0521 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice SI0521 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SI0521 de la marque IFM.

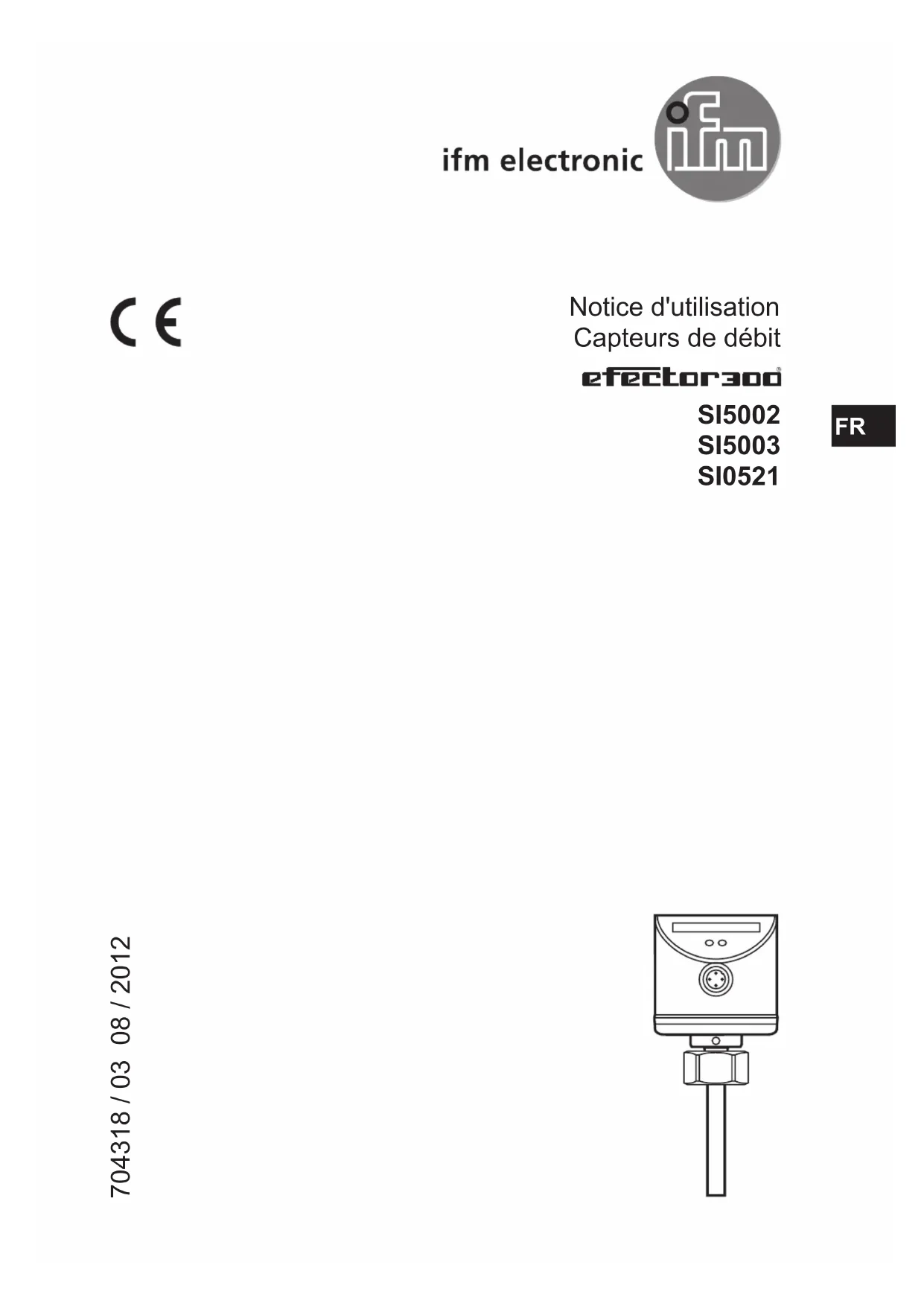

MODE D'EMPLOI SI0521 IFM
Notice d'utilisation
Capeurs de début
efector300
SI5002
SI5003
SI0521
Contenu
1 Consignes de sécurité 3
2 Fonctionnement et caractéristiques 4
2.1 Applications 4
2.2 Fonctionnement surveillance de débit 4
3 Montage 5
3.1 Lieu de montage 5
3.2 Parasites dans la conduite 6
3.3 Montage 6
4 Raccordement electrique. 7
5 Elements de service et d'indication 7
6 Mise en service et réglages à l'eau 8
6.1 Réglage du début maximum (option). 8
6.2 Regler le seuil de commutation SP1 9
6.3 Regler le seuil de commutation SP2 9
7 Reglages supplémentaires (option) 9
7.1 Réglage du début minimum 9
7.2 Configurer les sorties de commutation 10
7.3 Récupérer les réglages de base effectués en Usine (Reset)...10
7.4 Verrouiller / déverrouiller l'appareil 10
8Defautlorsdureglage 11
9 Fonctionnement 11
10 Entretien 12
11 Schéma d'encombrement et données techniques 12
Remarque préliminaire
- Une demande d'opération est indiquée par " ".
Exemple : ▶ Verifier le bon fonctionnement de l'appareil.
- Un retour d'information correspondant à l'opération est indiqué par " > " :
Exemple: > LED 9 s'allume.
1 Consignes de sécurité
- Avant la mise en service de l'appareil, dire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
L'appareil est conforme aux dispositions et directives de l'UE en vigueur. - L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
- C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
2 Fonctionnement et caractéristiques
2.1 Applications
L'appareil survoie le débit de liquides et de gaz.
2.2 Fonctionnement surveillance de débit
-
L'appareil détecte la vitesse du début selon le principe de mesure calorimétrique et commute les sorties S1 et S2 :
-
Débit ≥ SP1 → sortie S1 fermée / débit < SP1 → sortie S1 ouverte.
- Débit ≥ SP2 → sortie S2 fermée / débit < SP2 → sortie S2 ouverte.
A la livraison, l'appareil se trouve dans l'état suivant: sorties = normalement ouvert. Si nécessaire, les sorties peuvent être configurées en fonction normalement fermé ( 7.2). Cela signifie: sorties ouverte si début ≥ SP1 / SP2.
Si le début augmente, l'etat de commutation change quand le seuil est atteint.
- Si le débit diminue de nouveau, l'état de commutation change quand la valeur " SP moins l'hystérésis " est atteinte.
L'hystérisis change en fonction de la vitesse et dépend considérablement de la zone de détction régée.
Elle est de 2...5 cm/s pour le réglage 5...100 cm/s (= réglage usine), elle augmente en cas de vitesses plus élevées.
-
Le temps de réponse typique de l'appareil est de 1...10 s. Il peut être influencé par le réglage du seuil de commutation :
-
Seuil de commutation bas = réponse rapide en cas d'augmentation de débit.
- Seuil de commutation haut = réponse rapide en cas de diminution du début.
3 Montage
L'adaptateur process permet le raccordement de l'appareil à différents raccords process.
- Les adaptateurs sont à commander séparément comme accessoires.
Seuls les adaptateurs ifm garantissant un positionnement correct de l'appareil et l'étanchéité du raccord.
Pour des débits faibles, des blocs adaptateurs ifm sont disponibles.
3.1 Lieu de montage
| En général | ≥12mm | |
| • Le bout de la sonde doit être complètement couvert par le fluide. • Profondeur d'installation de la sonde : min. 12 mm. | ||
| Recommandé | ||
| • Pour des tuyaux horizontally : montage létéric. • Pour des tuyaux verticaux : montage dans le tuyau qui monte. | ||
| Possible dans certaines applications. | ||
| • Tuyau horizontal / montage par le bas : si le tuyau est libre de dépôts. • Tuyau horizontal / montage par le haut : si le tuyau est complètement rempli de fluide. | ||
| A éviter | ||
| • Le bout de la sonde ne doit pas toucher la paroi du tuyau. • Ne pas monter dans des tuyaux descendants et ouverts vers le bas ! |
3.2 Parasites dans la conduite
Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblables mènent à des perturbations du fluide.
Ceci affecte le fonctionnement de l'appareil.
Recommandation : respecter des distances entre le capteur et les perturbations :
D = diamètre du tuyau; S = parasites

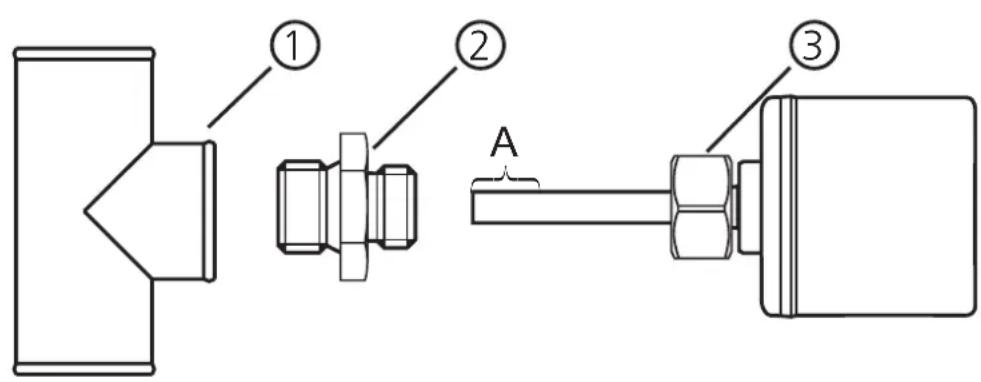

3.3 Montage
S'assurer que la pression n'est pas appliquée au circuit avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.
Graisser les filetages du raccord process (1), de l'adaptateur (2) et de l'écrou (3).
Attention : des lubrifiants ne doivent pas etre en contact avec le bout de la sonde (A).
Visser l'adaptateur approprié sur le raccord process.
Mettre le capteur de début sur l'adaptateur et serrer l'écrou. Couple de serrage 25 Nm. Maintenir l'orientation de l'appareil.
4 Raccordement electrique
L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Mettre l'installation hors tension.

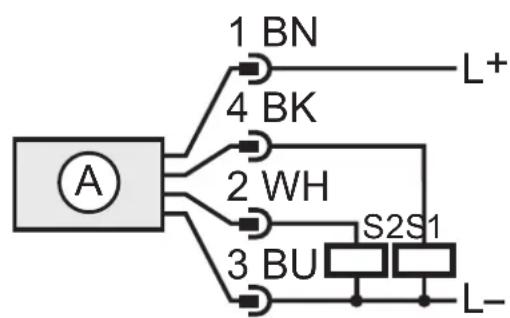

Raccorder l'appareil comme suit :

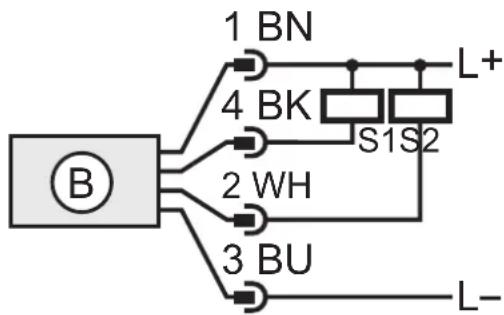

A: SI5002; SI0521 (commutation positive); B: SI5003 (commutation négative)
Couleurs des fils conducteurs des connecteurs femelles ifm :

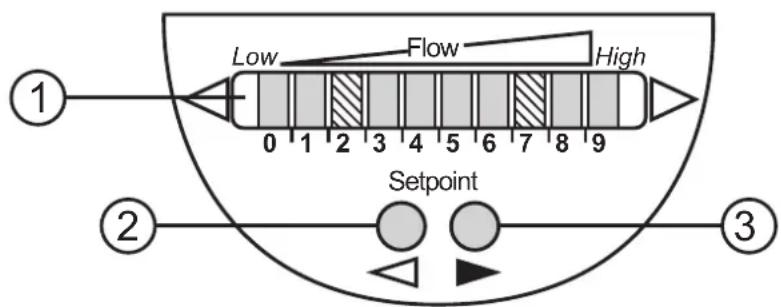

5 Éléments de service et d'indication
1: Affichage de fonctionnement
- Les LED vertes indiquent le début actuel (les LED 0 à 9 représentent la gamme entre l'arrêt du début et le début maximal).
- 2 LEDs allumées indiquent la position des seuils de commutation (orange = sortie fermée, rouge = sortie ouverte).
2, 3: Boutons pour le réglage et la configuration
6 Mise en service et réglages à l'eau
(Pour des fluides autres que l'eau 7.1 : Réglage du début minimum).
Mettre l'appareil sous tension d'alimentation.
Toutes les LED s'allument et s'eteignent de nouveau pas à pas. Pendant ce temps, les sorties sont fermées (si elles sont configuées en normalement ouvert). L'appareil se trouve donc en mode de fonctionnement.
Activer le début normal dans l'installation.
Vérifier l'affichage et déterminer les prochains étapes à suivre.
| 1 | Low 0 1 2 3 4 5 6 7 8 9 | Le réglage usine est approprié pour l'application. ▷ Modifier les seuils de commutation à votre application si nécessaire (→ 6.2, 6.3). |
| 2 | Low 0 1 2 3 4 5 6 7 8 9 | Le débit normal est en dessous de la zone d'affichage. ▷ Effectuer la reglage du débit maximum (→ 6.1). ▷ Modifier les seuils de commutation à votre application si nécessaire (→ 6.2, 6.3). |
| 3 | Low 0 1 2 3 4 5 6 7 8 9 | Le débit normal est au dessus la zone d'affichage (LED 9 clignote). ▷ Effectuer la reglage du débit maximum (→ 6.1). ▷ Modifier les seuils de commutation à votre application si nécessaire (→ 6.2, 6.3). |
L'appareil peut être remis au réglage usine à tout moment ( 7.3) .
6.1 Réglage du début maximum (option)
L'appareil définit le débit lié comme débit normal et adapte l'affichage (toutes les LED sauf les LEDs des seuils de commutation sont allumées en vert).
Activer le début normal dans l'installation.
Appuyer sur le boulon et le maintainir appuyé.
LED 9 s'allume, après env. 5 s elle clignote.
Relacher le bouton.
Ceci est l'adaptation optimale de l'appareil aux conditions de débit. Il passe en mode de fonctionnement, l'afficheur devrait maintainant indiquer l'exemple 1.
Remarque: le réglage influence le seuil de commutation : il est augmenté proportionnellement (au maximum jusqu'à la LED 7).
6.2 Regler le seuil de commutation SP1
Appuyer brievement sur le bouton
La LED pour SP1 clignote en rouge, la LED pour SP2 est allumée en rouge.
Appuyer sur le bouton ou aussi souvent que nécessaire. Chaque fois le bouton est appuyé, la LED se décale d'une position dans la direction indiquée.
Remarque: si,aucun bouton n'est appuyé pendant 2 s,l'appareil redevient opérationnel avec la nouvelle valeur reglee.
6.3 Regler le seul de commutation SP2
Appuyer brievement sur le bouton.
La LED pour SP2 clignote en rouge, la LED pour SP1 est allumée en rouge.
Appuyer sur le bouton ou aussi souvent que nécessaire. Chaque fois le bouton est appuyé, la LED se décale d'une position dans la direction indiquée.
Remarque: siaucun bouton n'est appuyé pendant 2 s, l'appareil redevient opérationnel avec la nouvelle valeur régée.
7 Réglages supplémentaires (option)
7.1 Réglage du début minimum
Si l'appareil est utilisé pour d'autres fluides que l'eau (p.ex. dans l'air), l'appareil devrait également être adapté au début minimum.
Attention : le réglage suivant ne doit être effectué qu'après le réglage du débit maximum.
Activer le débit minimum dans l'installation ou arrêté le débit.
Appuyer sur le bouton et le maintainir appuyé.
LED 0 s'allume, après env. 5 s elle clignote.
Relâcher le bouton. L'appareil adopte la nouvelle valeur et passé en mode de fonctionnement.
7.2 Configurer les sorties de commutation
L'appareil est livré en fonction de sorties normalement ouvert. Si nécessaire, les sorties peuvent être configurées en fonction normalement fermé : (la réglage s'applique à toutes les deux sorties).
Appuyer sur le bouton pendant au moins 15 s.
LED 0 s'allume, après env. 5 s elle clignote.
Après 10 s,le réglage actué est affché:Les LED 5...9 sont allumées en orange (= sorties en fonction normalement ouvert).
Aprèsenv.15slesLED0...4clignotent enorange.
Relâcher le bouton. La sortie est configurée en fonction normalement fermé. Pour une nouvelle configuration : repêter la procédure.
7.3 Récupérer les réglages de base effectués en usine (Reset)
Appuyer sur le boujon pendant au moins 15 s.
LED 9 s'allume, après env. 5 s elle clignote.
Aprèsenv.15slesLED0...9clignotent enorange.
Relacher le bouton. Tous les réglages effectués en usine sont recupérés :
- plaque de fonctionnement : 5 ...100 cm/s pour l'eau
- seuils de commutation : SP1 = LED 2, SP2 = LED 7
- fonction de sortie : normalement ouvert
-nonverrouille.
7.4 Verrouiller / déverrouiller l'appareil
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.
En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.
L'affichage s'eteint, l'appareil est verrouillé ou non verrouillé.
A la livraison : non verrouillé.
8 Défaut lors du réglage
Si le réglage n'est pas possible, toutes les LED clignotent en rouge. Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs.
Causes possibles / remèdes :
| Erreur lors du montage. | Lire chapitre 3 Montage. Vérifier si toutes les exigences sont remplies. |
| L'écart entre le débit maximum et le débit minimum est trop petit. | Augmenter la différence de débit et effectuer ensuite un nouveau réglage. |
| Ordre réglage du débit maximum / débit minimum non respecté. | Effectuer les deux opérations de réglage de nouveau dans l'ordre correct. |
9 Fonctionnement
Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nouveau pas à pas ; (pendant ce temps, les sorties sont fermées si celles sont configurées en fonction normalement ouvert). Ensuite, l'appareil est opérationnel.
En cas de coupure ou interruption de la tension d'alimentation, tous les régles restent actifs.
| Affichages de fonctionnement | |
| 0 1 2 3 4 5 6 7 8 9 | Ramp de LED vertes : début actuel au sein de la zone d'affichage. Affichage du seuil de commutation (SP) : - LED = orange : sortie fermée. - LED rouge : sortie ouverte. |
| 0 1 2 3 4 5 6 7 8 9 | LED 9 clignote : début actuel au dessus de la zone d'affichage. |
| 0 1 2 3 4 5 6 7 8 9 | LED 0 clignote : début actuel bien en dessous de la zone d'affichage. |
| Indication de defaults | |
| Court-circuit sur la sortie de commutation S1. L'affichage de fonctionnement et 5 LED rouges à gauche s'allument en alternance. Si le court-circuit est réparé, l'appareil redevient opérationnel immidiatement. L'affichage de fonctionnement actuel est indiqué. | |
| Court-circuit sur la sortie de commutation S2. L'affichage de fonctionnement et 5 LED rouges à droite s'allument en alternance. Si le court-circuit est réparé, l'appareil redevient opérationnel immidiatement. L'affichage de fonctionnement actuel est indiqué. | |
| Affichage inactif (aucune LED n'est allumée): | Tension d'alimentation trop faible (< 19 V) ou coupée. Veiller à avoir une alimentation en tension correcte. |
10 Entretien
Entretien recommende :
Vérifier périodiquement la présence eventuelle de dépôts en bout de sonde.
Nettoyer avec un chiffon doux. Des dépôts adhérents (p.ex. chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel.
11 Schéma d'encombrement et données techniques
→www.ifm.com
Plus d'informations à www.ifm.com
