SBY334 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit (débitmètre mécatronique)
Marque	IFM
Modèle	SBY334 (SBx3xx)
Usage prévu	Surveillance de débit volumique de liquides
Fluides admissibles	Eau, solutions avec glycol, lubrifiants
Principe de mesure	Pression différentielle
Sortie	Commutation tout-ou-rien, LED jaune d'état
Réglage du seuil	Par tambour avec échelle et vis de blocage
Montage	En ligne, respecter le sens du débit (flèche)
Raccord process	Aucune longueur droite nécessaire, fonction clapet antiretour
Accessoires de montage	Plaque de montage avec trou taraudé M8 (prof. 6 mm)
Raccordement électrique	3 fils (BN, BU, BK) selon schéma, TBTS/TBTP
Alimentation	TBTS/TBTP selon EN 50178 (typ. 24 V DC)
Filtre recommandé	200 µm pour fluides chargés (eau sale)
Entretien	Aucun entretien nécessaire
Réparation	Uniquement par le fabricant
Élimination	Écologique selon réglementations nationales
Sécurité	Avertissements sur pression, brûlures, gel ; personnel qualifié requis
Documentation	Notice complète via QR code ou www.ifm.com
Langue de la notice	Français (11 pages)

FOIRE AUX QUESTIONS - SBY334 IFM

Comment régler le seuil de commutation ?

Desserrez la vis de blocage, tournez le tambour jusqu'à la valeur souhaitée sur l'échelle de réglage, puis resserrez la vis. Vous pouvez aussi effectuer le réglage en fonctionnement : activez le débit normal, desserrez la vis, tournez lentement le tambour jusqu'à ce que la LED jaune s'allume, puis resserrez.

Quel type de fluide puis-je utiliser avec le SBY334 ?

L'appareil est conçu pour surveiller des liquides tels que l'eau, les solutions avec glycol et les lubrifiants. Ne pas utiliser avec des fluides non admissibles.

Comment installer le capteur ?

Montez l'appareil en ligne en respectant le sens du débit indiqué par la flèche. Serrez aux méplats pour le serrage. Aucune longueur droite avant ou après le capteur n'est nécessaire. Le capteur fait office de clapet antiretour. Pour l'eau sale, montez-le horizontalement avec un filtre de 200 µm.

Que faire en cas d'eau sale ?

Insérez un filtre de 200 micromètres devant l'entrée (IN). Montez le capteur horizontalement avec un angle d'inclinaison approprié (voir notice). En fluide propre, le montage vertical est possible.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension. Branchez les fils selon le schéma : BN (brun), BU (bleu), BK (noir). L'alimentation doit être TBTS/TBTP selon EN 50178.

Que signifie la LED jaune ?

La LED jaune indique l'état de commutation. Si le débit est supérieur ou égal au seuil de commutation, la sortie est fermée (LED allumée). Si le débit est inférieur, la sortie est ouverte (LED éteinte).

L'appareil nécessite-t-il un entretien ?

Non, cet appareil ne nécessite aucun entretien. En cas de fluides très chargés, utilisez un filtre de 200 µm devant l'entrée.

Que faire si l'appareil est défectueux ?

L'appareil ne doit être réparé que par le fabricant. Ne tentez pas de le réparer vous-même. Pour une élimination, suivez les réglementations nationales pour un recyclage écologique.

Puis-je monter le capteur dans un tube vertical ?

Oui, en cas de fluide propre, le montage dans des tubes verticaux est possible. Pour l'eau sale, le montage doit être horizontal avec un angle d'inclinaison limité (voir notice).

Où trouver des accessoires ou des informations supplémentaires ?

Tous les accessoires (plaques de montage, filtres, connecteurs) et les informations techniques sont disponibles sur www.ifm.com. Vous pouvez aussi scanner le code QR sur l'appareil ou l'emballage pour accéder directement à la notice.

MODE D'EMPLOI SBY334 IFM

Notice d'utilisation

Débitmètre mécatronique

SBx3xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés.... 3

2 Consignes de sécurité 4
3 Usage prévu.... 5
4 Montage.... 6

4.1 Raccord process 6
4.2 Accessoires de montage 6
4.3 Montage en cas d'eau sale.... 7

5 Raccordement électrique 8

6 Réglages 9

6.1 Régler le seuil de commutation sur l'appareil. 9
6.2 Effectuer le réglage du débit 9

7 Fonctionnement 10
8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides (eau, solutions avec glycol, lubrifiants).

Il détecte le débit volumique (débit/temps) selon le principe de la pression différentielle et commute la sortie.

Le seuil de commutation est réglable.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.
Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

4.1 Raccord process

Eviter des différences de section importantes sur l'entrée.

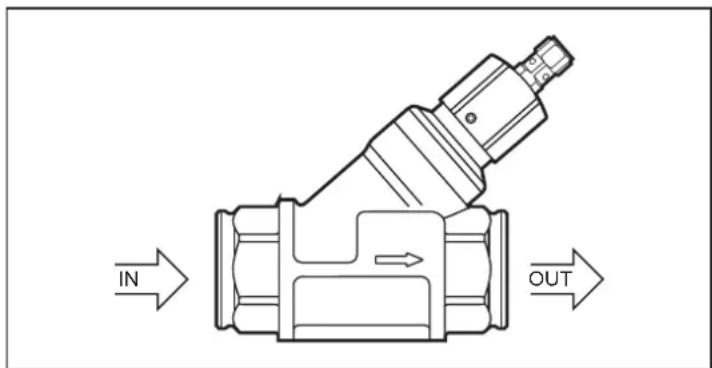

▶ Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boîtier dans un étau.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

4.2 Accessoires de montage

▶ Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

Fig. 2: Installation avec plaque de montage
1 : trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

Informations sur les accessoires disponibles sur www.ifm.com

4.3 Montage en cas d'eau sale

Insérer un filtre de 200 micromètres devant l'entrée (IN).
▶ Installer le capteur horizontalement.

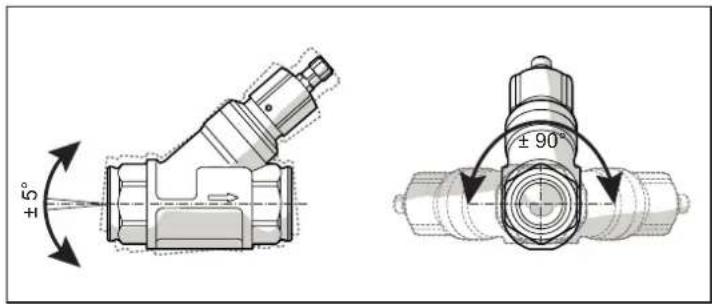

▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

Fig. 3: Montage en cas d'eau sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

Informations sur des filtres disponibles sur www.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (code couleur selon la norme DIN EN60947-5-2)
BN : brun BK : noir
BU : bleu

Informations sur les connecteurs femelles / mâles disponibles sur www.ifm.com.

6 Réglages

Il y a 2 options de régler le seuil de commutation :

• Régler le seuil de commutation sur l'appareil.
  • Effectuer le réglage du débit.

Fig. 5: Réglage du seuil

1 : LED jaune (état de commutation) 3 : vis de blocage
2 : tambour de réglage 4 : échelle de réglage

Ne pas tourner le tambour au-delà de la valeur maximum de la plage de réglage (→ Données techniques) pour éviter des commutations intempestives.

6.1 Régler le seuil de commutation sur l'appareil

▶ Desserrer la vis de blocage.
▶ Tourner le tambour jusqu'à ce que la valeur de consigne soit visible sur l'échelle de réglage.
▶ Serrer la vis de blocage.

6.2 Effectuer le réglage du débit

▶ Activer le débit normal dans l'installation.
▶ Desserrer la vis de blocage.
Régler le seuil de commutation en tournant le tambour lentement :
▷ Le seuil de commutation est atteint dès que la LED s'allume.
▶ Serrer la vis de blocage.

7 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel.

L'appareil détecte le débit et commute la sortie selon le réglage.

• Sortie fermée (LED = allumée), si débit ≥ seuil de commutation.
• Sortie ouverte (LED = éteinte), si débit < seuil de commutation.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

En cas de fluides très chargés :

▶ insérer un filtre devant l'entrée (IN). Recommandation : utiliser un filtre de 200 micromètres.
