BEDIENUNGSANLEITUNG SBY334 IFM

Betriebsanleitung

Mechatronischer Strömungssensor

SBx3xx

Inhaltsverzeichnis

1 Vorbemerkung.... 3

1.1 Verwendete Symbole 3
1.2 Warnhinweise.... 3

2 Sicherheitshinweise 4
3 Transport, Handhabung und Lagerung 5
4 Bestimmungsgemäße Verwendung 6

4.1 Einsatzbereich.... 6

5 Montage.... 7

5.1 Prozessanschluss.... 7
5.2 Montagezubehör 8
5.3 Montage bei schmutzhaltigem Wasser 8

6 Elektrischer Anschluss.... 9

7 Einstellungen.... 10

7.1 Schaltpunkt am Gerät einstellen 10
7.2 Strömungsabgleich durchführen.... 10

8 Betrieb 11
9 Wartung, Instandsetzung und Entsorgung 12

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

fett Bezeichnung von Tasten, Schaltflächen oder Anzeigen

Querverweis ohne Verlinkung

Querverweis mit Verlinkung

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

1.2 Warnhinweise

Warnhinweise warnen vor möglichen Personen- und Sachschäden. Dadurch wird der sichere Umgang mit dem Produkt ermöglicht. Warnhinweise sind wie folgt abgestuft:

WARNUNG

Warnung vor schweren Personenschäden

▷ Tödliche und schwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

VORSICHT

Warnung vor leichten bis mittelschweren Personenschäden

▷ Leichte bis mittelschwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

ACHTUNG

Warnung vor Sachschäden

▷ Sachschäden sind möglich, wenn der Warnhinweis nicht beachtet wird.

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
  • Das Produkt nur für zulässige Medien einsetzen.
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

3 Transport, Handhabung und Lagerung

▶ Das Gerät in der Originalverpackung lagern.
▶ Bei erneuter Lagerung des Geräts die Originalverpackung verwenden.
▶ Anderenfalls nicht benutzte Anschlüsse entweder mit einem Gegenstecker oder mit einer Schutzkappe versehen und das Gerät geeignet verpacken.
▶ Bei der Lagerung die für das Gerät zulässigen Umgebungsbedingungen beachten (Technische Daten).

4 Bestimmungsgemäße Verwendung

Das Gerät überwacht flüssige Medien.

Das Gerät erfasst den Volumenstrom (Durchflussmenge/Zeit) nach dem Wirkdruckprinzip und schaltet den Ausgang.

Der Schaltpunkt ist einstellbar.

4.1 Einsatzbereich

• Wasser
• Glykol-Lösungen
• Kühlschmiermittel

Aufgrund der technologiebedingten Störempfindlichkeit im Bereich der Oszillatorfrequenz (0,500...0,550 MHz) kommt es bei der Prüfung nach EN 61000-4-6 mit einem Prüfpegel von 10 V zum Fehlschalten des Schaltausgangs. Nach der Störung kehrt der Prüfling selbstständig in seinen ursprünglichen Betrieb zurück.

ACHTUNG

Frostbildung des Mediums.

▷ Der Sensor kann beschädigt werden.
▶ Sicherstellen, dass das Medium im Sensor bei Betrieb und Transport nicht gefriert.

5 Montage

VORSICHT

Während der Montagearbeiten oder im Fehlerfall (z. B. Bruch des Gehäuses) können hoher Druck oder heiße Medien aus der Anlage entweichen.

▷ Verletzungsgefahr durch Druck oder Verbrennung.
▶ Sicherstellen, dass die Anlage während der Montagearbeiten druckfrei ist.
▶ Sicherstellen, dass während der Montagearbeiten keine Medien am Montageort auslaufen können.
▶ Gerät mit geeigneter Schutzvorrichtung versehen (z. B. Schutzabdeckung), um eine Gefährdung von Personen durch austretende Medien zu verhindern.

5.1 Prozessanschluss

▶ Starke Querschnittsänderungen an der Einlaufseite vermeiden.
▶ Gerät entsprechend der Durchflussrichtung (Pfeil) in Rohrleitung einsetzen und an den Schlüsselflächen festziehen.

Das Gehäuse nicht in einen Schraubstock einspannen.

Abb. 1: Prozessanschluss

IN: Einlauf

OUT: Auslauf

Beruhigungsstrecken an der Ein- oder Auslaufseite des Sensors sind nicht erforderlich.

Der Sensor hat die Funktion eines Rückflussverhinderers.

5.2 Montagezubehör

▶ Bei Bedarf das Gerät mit der Unterseite auf einer Montageplatte (nicht mitgeliefert) befestigen:

Abb. 2: Einbau mit Montageplatte
1: Gewindebohrung M8 (Tiefe 6 mm) an Geräteunterseite

5.3 Montage bei schmutzhaltigem Wasser

▶ 200-Mikrometer-▶ Filter vor dem Einlauf (IN) einsetzen.
▶ Sensor horizontal einbauen.

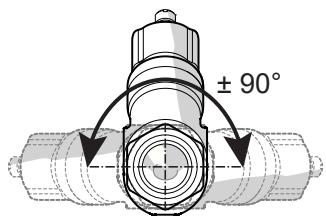

▶ Neigungswinkel zur Horizontalachse einhalten:

Abb. 3: Ausrichtung bei schmutzhaltigem Wasser

In sauberem Medium ist auch ein Einbau in senkrechte Leitungen möglich.

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

Spannungsversorgung nach SELV, PELV.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

Abb. 4: Anschlussbild (Farbkennzeichnung nach DIN EN60947-5-2)

BN: braun

BU: blau

BK: schwarz

Informationen zu verfügbaren Kabeldosen: www.ifm.com.

7 Einstellungen

Es bestehen 2 Möglichkeiten, den Schaltpunkt einzustellen:

• Schaltpunkt am Gerät einstellen.
• Strömungsabgleich durchführen.

Abb. 5: Schaltpunkt einstellen

1: LED gelb (Schaltzustand)

2: Kappe

3: Fixierschraube

4: Einstellskala

Kappe nicht über den Maximalwert des Einstellbereichs (→ Technische Daten) hinaus verdrehen, um Fehlschaltungen zu vermeiden.

7.1 Schaltpunkt am Gerät einstellen

▶ Fixierschraube lösen.
▶ Kappe drehen, bis der Sollwert auf der Einstellskala gerade sichtbar ist.
▶ Fixierschraube festziehen.

7.2 Strömungsabgleich durchführen

▶ Normalströmung in der Anlage fließen lassen.
▶ Fixierschraube lösen.
▶ Schaltpunkt durch langsames Drehen der Kappe einstellen:
▷ Sobald die LED leuchtet, ist der Schaltpunkt erreicht.
▶ Fixierschraube festziehen.

8 Betrieb

Nach Einschalten der Versorgungsspannung ist das Gerät betriebsbereit.

Das Gerät erfasst die Durchflussmenge und schaltet den Ausgang entsprechend der Einstellung.

• Ausgang geschlossen (LED = EIN), wenn Durchflussmenge ≥ Schaltpunkt.
- Ausgang offen (LED = AUS), wenn Durchflussmenge < Schaltpunkt.

9 Wartung, Instandsetzung und Entsorgung

Der Betrieb des Geräts ist wartungsfrei.

Das Gerät darf nur vom Hersteller repariert werden.

▶ Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

Bei stark verunreinigten Medien:

▶ Filter vor dem Einlauf (IN) einsetzen. Empfehlung: 200-Mikrometer-Filtrierung verwenden.
