SN2302 - Amplificateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de commutation
Marque	IFM
Modèle	SN2302
Tension d'alimentation	230 V AC ±10%
Consommation	5 VA
Température ambiante	-20 à +60 °C
Indice de protection (bornes)	IP20
Indice de protection (boîtier)	IP40
Matériau du boîtier	Plastique (Noryl)
Type de montage	Rail DIN
Nombre de bornes	15
Section de raccordement max.	2 x 2,5 mm²
Sortie	Relais
Pouvoir de coupure relais	max. 4 A (250 V AC), 0,2 A (250 V DC), 4 A (24 V DC)
Surveillance	Débit (liquide/gaz) et contrôle de câble
Sécurité intrinsèque	[Ex ia Ga] IIC/IIB
Certifications	PTB 01 ATEX 2075, IEC Ex PTB 07.0004
Fréquence réseau	47...63 Hz
Retard à la disponibilité	env. 30 s
Classe de protection	II (sauf bornes)
Fonctions LED	Rouge (seuil bas/défaut câble), Jaune (relais enclenché), Verte (débit ok)
Réglages	Sélecteur fluide, potentiomètre seuil

FOIRE AUX QUESTIONS - SN2302 IFM

Comment installer l'amplificateur SN2302 ?

Monter l'appareil sur un rail DIN en dehors des zones explosives, dans une armoire électrique avec degré de souillure 2 et catégorie de surtension II. Respecter les distances de montage pour éviter l'échauffement.

Quels types de capteurs peuvent être raccordés ?

Des sondes de débit en sécurité intrinsèque Ex "i". Respecter les valeurs maximales de tension, courant et puissance indiquées.

Comment régler le seuil de commutation ?

Positionner le sélecteur fluide sur liquide ou gaz, mettre sous tension, attendre 30 s, puis tourner le potentiomètre jusqu'à ce que la LED verte s'allume.

Que signifie chaque LED ?

LED rouge allumée = débit en dessous du seuil ou défaut câble; LED jaune = relais enclenché; LED verte = débit au-dessus du seuil.

Que faire en cas de défaut de câble (rupture ou court-circuit) ?

Le relais de surveillance du câble retombe et la LED rouge s'allume. Après suppression du défaut, l'appareil redevient opérationnel.

Quelles sont les précautions de sécurité à prendre ?

L'installation et le câblage doivent être effectués par un électricien qualifié. Couper l'alimentation avant toute intervention. Utiliser un fusible externe ≤5 A.

Cet appareil peut-il être utilisé en zone explosive ?

Oui, mais l'appareil lui-même doit être monté en dehors des zones explosives. Il est certifié [Ex ia Ga] IIC pour le raccordement de capteurs en sécurité intrinsèque.

Quelle est la tension d'alimentation requise ?

230 V AC ±10%, 47...63 Hz pour le modèle SN2302.

Comment entretenir l'amplificateur ?

En fonctionnement normal, aucune maintenance n'est nécessaire. En cas de panne, seule une réparation par le fabricant est autorisée.

Où trouver le certificat ATEX ?

Le certificat d'examen UE de type est PTB 01 ATEX 2075 et le certificat IEC Ex PTB 07.0004. Ils sont mentionnés dans la notice.

MODE D'EMPLOI SN2302 IFM

Notice d'utilisation

Amplificateurs

VS2000 Exi

SN2301

SN2302

SR2301

PTB 01 ATEX 2075

IEC Ex PTB 07.0004

Contenu

1 Remarque préliminaire 2

1.1 Symboles utilisés 2

2 Consignes de sécurité 3

2.1 Particularités de cette notice d'utilisation 3 2.2 Autres informations importantes 3

3 Fonctionnement et caractéristiques 4 4 Montage 4

4.1 Boîtier de contrôle 4 4.2 Capteurs 5

5 Raccordement électrique 6

5.1 Règles de sécurité selon CEI 61010-1 6 5.1.1 Pour les appareils AC (SN23xx) 6 5.1.2 Pour les appareils DC (SR2301) 6

5.2 Raccordement des bornes 7 5.3 Alimentation en tension (power) 7 5.4 Raccordement des capteurs 8 5.5 Relais de sortie 9

6 Réglages. 9 7 Diagramme fonctionnel (surveillance du début) 10 8 Mise en service / fonctionnement 10 9 Maintenance, réparation et élimination 10 10 Données techniques 11

1.1 Symboles utilisés

Action à faire → Référence

Remarque importante.

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2.1 Particularités de cette notice d'utilisation

• Elle s'applique à tous les appareils du type VS2000 Exi. Les différents types de boîtiers ne se différencient que par la tension d'alimentation. Elle est indiquée sur l'étiquette de l'appareil.
• Elle fait partie de l'appareil. Elle fournit des indications sur l'utilisation correcte du produit :

Lire avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Respecter les consignes de sécurité. La notice s'adresse à des personnes compétentes selon les directives CEM et basse tension.

2.2 Autres informations importantes

• L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car lors du montage des tensions dangereuses au contact peuvent se produire. Le fonctionnement sur de l'appareil et de l'installation n'est garanti qu'en cas de montage correct.
• Faire attention lors de la manipulation de l'appareil sous tension. En raison de la protection IP 20, ceci n'est permis que par du personnel compétent.
• La construction de l'appareil est conforme à la classe de protection II, sauf espace autour des bornes. Seulement en cas de borne à vis complètement serrée, la protection contre le contact accidentel (protection contre le contact du doigt selon IP20) est assurée pour le personnel lors de la manipulation de l'appareil. Pour cette raison, l'appareil doit toujours être installé dans une armoire électrique qui peut seulement être ouverte à l'aide d'un outil ; conçue pour le degré de souillure 2 et la catégorie de surtension II.
• En cas de mauvais fonctionnement de l'appareil ou en cas de doute, prendre toujours contact avec le fabricant! Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et conduisent à une exclusion de responsabilité et de garantie.

3 Fonctionnement et caractéristiques

Le boîtier électronique VS2000 Exi est conçu pour le raccordement des sondes de débit en sécurité intrinsèque Ex"i". Les exigences des normes EN IEC 60079-0:2018, EN 60079-11:2012 ou IEC 60079-11:2011 (sécurité intrinsèque "i") sont respectées.

Le groupe d'explosion indiqué sur l'appareil ainsi que toute consigne sont à respecter selon le certificat d'examen UE de type PTB 01 ATEX 2075 et le certificat de type IEC Ex PTB 07.0004.

Marquage :

II (1) G [Exia Ga] IIC

• L'appareil fournit l'alimentation en tension en sécurité intrinsèque pour les sondes, évalue les signaux des sondes et indique si le seuil de début préréglé est atteint :

Débit au-dessus de la valeur présélectionnée Relais	de sortie enclenché
Débit en-dessous de la valeur présélectionnée Relais	de sortie déclenché

• Surveillance, suivant la sélection, du début d'un liquide ou d'un gaz
• De plus, le VS2000 Exi surveille le câble de la sonde : en cas de rupture d'un fil ou court-circuit, le relais de surveillance est déclenché, la LED rouge est allumée.

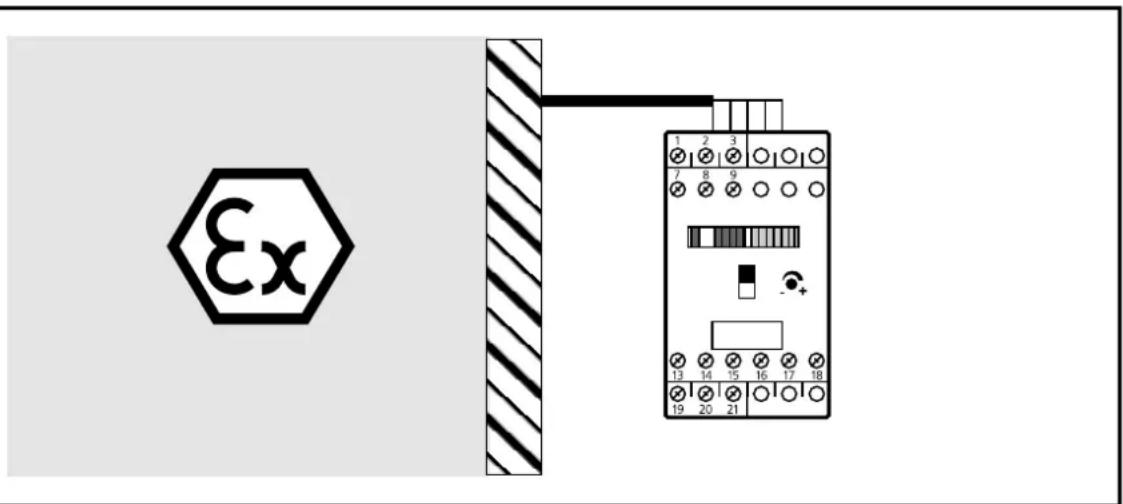

4.1 Boîtier de contrôle

Le VS2000 Exi doit être monté en dehors des zones explosibles.

Installer l'appareil dans une armoire qui peut seulement être ouverte à l'aide d'un outil ; conçue pour le degré de souillure 2 et la catégorie de surtension II, afin d'éviter le contact non intentionnel avec des tensions dangereuses et les influences atmosphériques. - Garantir que l'armoire électrique est installée selon les règlements locaux et nationaux. Monter l'appareil sur un rail DIN. Monter l'appareil verticalement et laisser suffisamment d'espace vers le bas ou le haut de l'armoire électrique pour permettre une libre circulation de l'air afin d'éviter un échauffement excessif.

Lorsque plusieurs appareils sont montés côte à côte, toujours tenir compte de l'échauffement interne de tous les appareils. La température ambiante pour chaque appareil ne doit pas dépasser la valeur admissible de +60°C.

Respecter des distances entre les appareils. Pour des boîtiers VS2000 Exi de type identique on peut dire :

• Distance = 0 mm pour un fonctionnement avec NOMINAL ( 10 Données techniques).
• Distance = 10 mm min pour un fonctionnement avec NOMINAL +10%.

Si des appareils d'autres fabricants sont utilisés, la distance admissible doit être déterminée par des mesures.

Eviter la pénétration de souillures conductrices ou autres salissures lors du montage et du câblage.

4.2 Capteurs

Suivre la notice de montage jointe au capteur.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié :

Mettre l'installation hors tension avant le câblage! Prendre en compte d'autres circuits raccordés aux relais.

Les règlements et dispositions relatifs à l'installation et au fonctionnement de matériels électriques en zone explosive doivent toujours être respectés.

5.1.1 Pour les appareils AC (SN23XX)

Les surfaces facilement accessibles de l'appareil sont isolées du circuit d'alimentation AC L/N et des circuits de relais 1 et 2 par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension Il jusqu'à une tension nominale de 300V ).

Le circuit d'alimentation AC L/N et les circuits de relais 1 et 2 sont isolés les uns des autres par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension Il jusqu'à une tension nominale de 300V ).

Le câblage externe doit être effectué de manière à garantir l'isolement nécessaire des autres circuits.

5.1.2 Pour les appareils DC (SR2301)

Les surfaces facilement accessibles de l'appareil sont isolées du circuit DC L+/L- par une isolation de base selon la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, alimenté par le circuit de courant de réseau jusqu'à 300 V de la catégorie de surtension II).

Les circuits de relais 1 et 2 sont isolés l'un de l'autre, du circuit DC L+/L- et des surfaces facilement accessibles par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V).

Le câblage externe doit être effectué de manière à garantir l'isolement nécessaire des autres circuits.

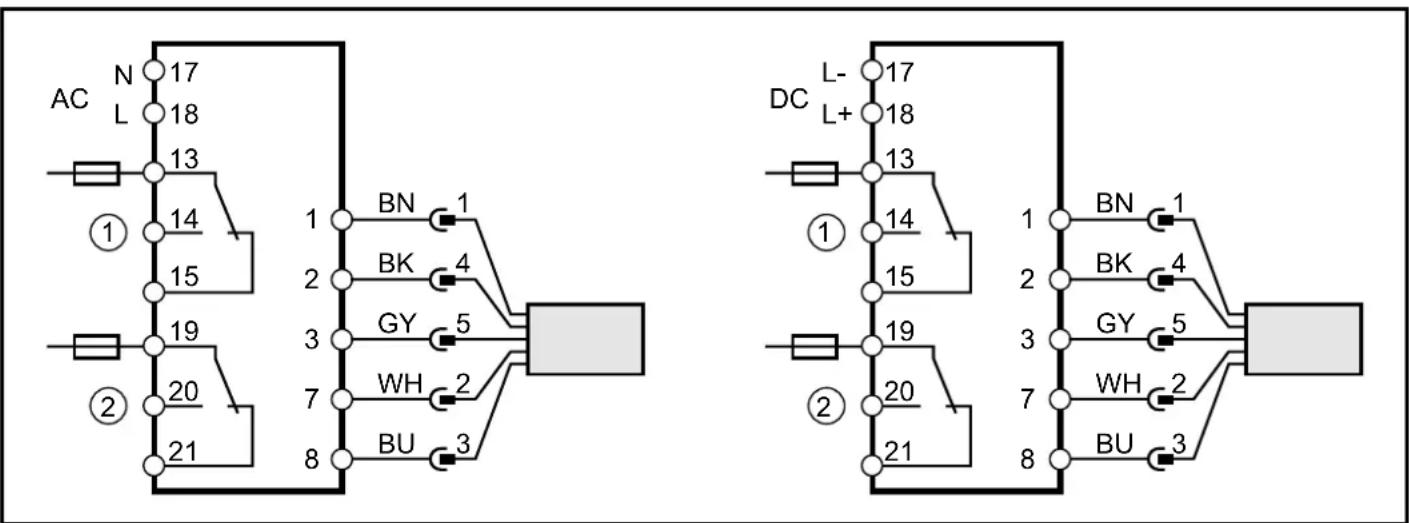

5.2 Raccordement des bornes

1: Surveillance du débit 2: Contrôle du câble

Couleurs des fils conducteurs pour les sondes de début du type SFxxxx :

• Tension AC : Selon les données techniques / étiquette ± 10% sur les bornes 18 (L) et 17 (N), gamme de fréquence 47... 63 Hz. Tension DC:

24 V DC ± 10%, sur les bornes 18 (+) et 17 (-).

5.4 Raccordement des capteurs

Valeurs maximales admissibles des circuits de commande pour SN2301... SN2302 :

	en protection sécurité intrinsèque [Ex ia Ga] IIC et [Ex ia Ga] IIB
Tension Uo = 15,8 V DC
Courant Io = 92 mA / le = 47,2 mA
Puisance Po = 680 mW
	en classe de protection sécurité intrinsèque
	[Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIB
Inductance externe 1	mH 1 mH 5 mH
Capacité externe 185	nF 1,6 μF 885 nF

Valeurs maximales admissibles des circuits de commande pour SR2301 :

	en protection sécurité intrinsèque [Ex ia Ga] IIC et [Ex ia Ga] IIB
Tension Uo = 15,8 V DC
Courant Io = 84 mA / le = 38,5 mA
Puisance Po = 680 mW
	en classe de protection sécurité intrinsèque
	[Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIB
Inductance externe 1	mH 1 mH 5 mH
Capacité externe 205	nF 1,7 μF 935 nF

Pour éviter un mauvais fonctionnement aux tensions parasites, le câble de la sonde et le câble de charge doivent être installés séparément (longueur maximale du câble de la sonde : 100 m):

Respecter toujours les valeurs maximales admissibles pour l'inductance externe et la capacité externe.

5.5 Relais de sortie

Surveillance du débit : bornes 13, 14, 15. Surveillance du câble : bornes 19, 20, 21. - Pouvoir de coupure : max. 250 V AC, 4 A.

Le courant doit être limité à ces valeurs par des mesures externes appropriées.

En cas de charges thematiques, elles doivent être déparasitées en externe. Insérer un fusible miniature selon CEI 60127-2 feuille 1 (≤ 5 A instantané). Positionner le fusible en dehors de la zone explosible.

6 Réglages

1	Ramp de LED - LED rouge allumée : débit en-dessous du seuil de commutation - LED jaune allumée : relais enclenché, débit a atteint le seuil de commutation - LED verte allumée : débit au-dessus du seuil de commutation
2	LED rouge : s'allume en cas de rupture d'un fil ou court-circuit
3	Sélecteur fluide (liquide / gazeux)
4	Potentiomètre de réglage pour le seuil de commutation

Suivre exactement les séquences suivantes :

Positionner le sélecteur (3) sur fluide liquide ou gazeux : = liquide, = gazeux.

Mise sous tension. Après écoulement du retard à la disponibilité (env. 30 s) l'appareil est opérationnel, (pendant ce temps l'indication début est affichée). Pour régler le début souhaité et le maintenir constant : Tourner le potentiomètre de réglage (4) jusqu'à ce qu'une LED verte s'allume. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve permettant de palier aux fluctuations du début ou de la température).

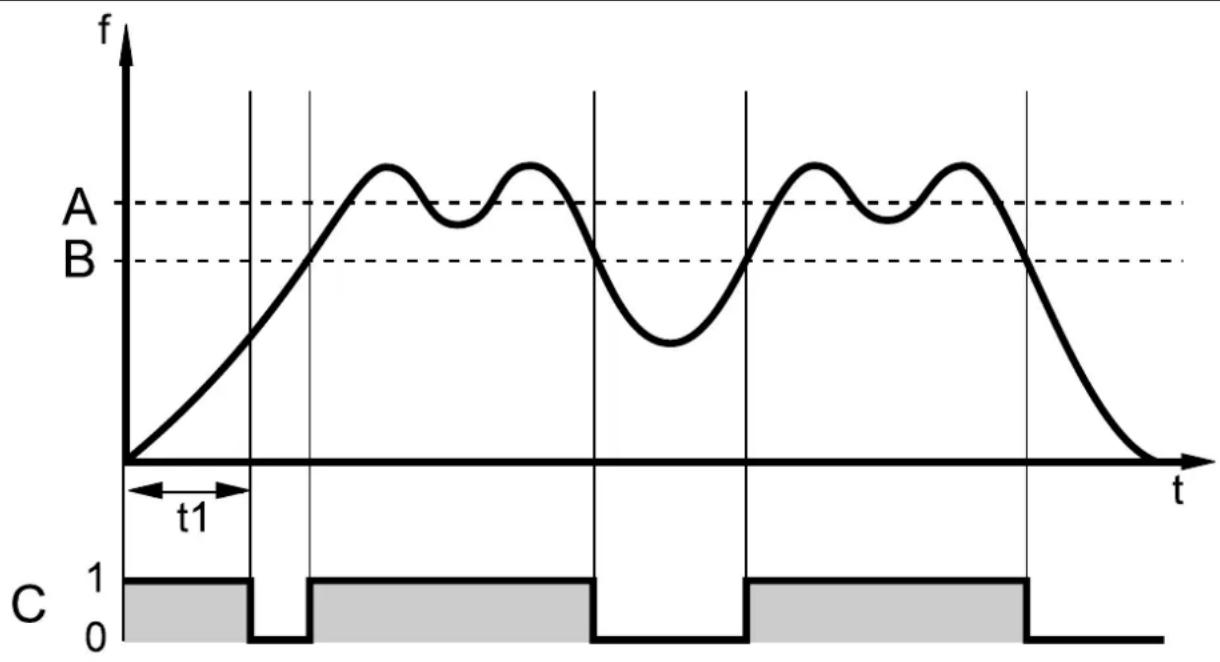

7 Diagramme fonction (surveillance du début)

A = débit souhaité; B = seuil de commutation; C = relatif de sortie t1 = retard à la disponibilité

8 Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Lors de la rupture d'un fil ou d'un court-circuit du câble de la sonde, le relais "surveillance du câble" retombe et la LED rouge s'allume. Avec la suppression du defaulted, l'amplificateur de commutation est de nouveau opérationnel.

9 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation. Recommandation :

Avec un court-circuit, vérifier le bon fonctionnement de l'appareil.

L'appareil ne doit être réparé que par le fabricant.

En cas d'élimination :

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Données techniques

	SN2301 SN23	02 SR2301
Technologie de sortie AC DC
Tension d'alimentation 230 V 1	10 V 24 V
Tolérance de tension ± 10%
Consummation puissance / courant	5 VA 125 mA
Température ambiente -20 ... +60°C
Protection bornes IP20
Protection boîtier IP40
Boîtier plastique (Noryl)
Raccordement	15 bornes max. 2 x 2,5 mm²
Sortie	relais
Pouvoir de coupure	max. 4 A (250 V AC, cos φ ≥ 0,7); 0,2 A (250 V DC); 4 A (24 V DC)
