SN2301 - Amplificateur IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Capteur de proximité
Technologie de détection	Inductif
Plage de détection	Variable selon l'application
Tension d'alimentation	24 V DC
Sortie	PNP/NPN
Protection	IP67
Température de fonctionnement	-25 °C à +70 °C
Dimensions	Standard, selon le modèle
Utilisation	Industrie, automatisation, détection d'objets métalliques
Maintenance	Vérification régulière de l'état du capteur
Sécurité	Respecter les normes électriques en vigueur
Informations générales	Produit conçu pour une utilisation en milieu industriel

FOIRE AUX QUESTIONS - SN2301 IFM

Qu'est-ce que l'IFM SN2301 ?

L'IFM SN2301 est un capteur de proximité qui détecte la présence d'objets sans contact.

Comment installer l'IFM SN2301 ?

Pour installer l'IFM SN2301, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les spécifications de montage.

Quels sont les principaux problèmes rencontrés avec l'IFM SN2301 ?

Les problèmes courants incluent des détections erronées, un mauvais fonctionnement dû à des interférences électromagnétiques, ou des problèmes d'alimentation électrique.

Que faire si l'IFM SN2301 ne détecte pas d'objets ?

Vérifiez d'abord le câblage et l'alimentation. Assurez-vous que le capteur est correctement installé et qu'il n'est pas obstrué par des objets ou de la saleté.

L'IFM SN2301 peut-il être utilisé à l'extérieur ?

Oui, mais vérifiez les spécifications pour vous assurer qu'il est adapté à votre environnement extérieur, notamment en ce qui concerne l'humidité et la température.

Comment entretenir l'IFM SN2301 ?

Pour entretenir le capteur, nettoyez régulièrement la surface du capteur et vérifiez l'intégrité du câblage.

Où puis-je trouver des pièces de rechange pour l'IFM SN2301 ?

Les pièces de rechange peuvent être commandées auprès du revendeur agréé ou directement sur le site du fabricant.

L'IFM SN2301 est-il compatible avec d'autres dispositifs ?

L'IFM SN2301 est généralement compatible avec une variété de systèmes, mais il est conseillé de vérifier la documentation technique pour des détails spécifiques.

Quelle est la garantie de l'IFM SN2301 ?

La garantie standard pour l'IFM SN2301 est généralement de 2 ans, mais veuillez consulter la documentation pour les conditions spécifiques.

MODE D'EMPLOI SN2301 IFM

1.1 Symboles utilisés

• Référence Remarque importante. Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Contenu 1 Remarque préliminaire ........................................................................................2

2.1 Particularités de cette notice d'utilisation .......................................................3

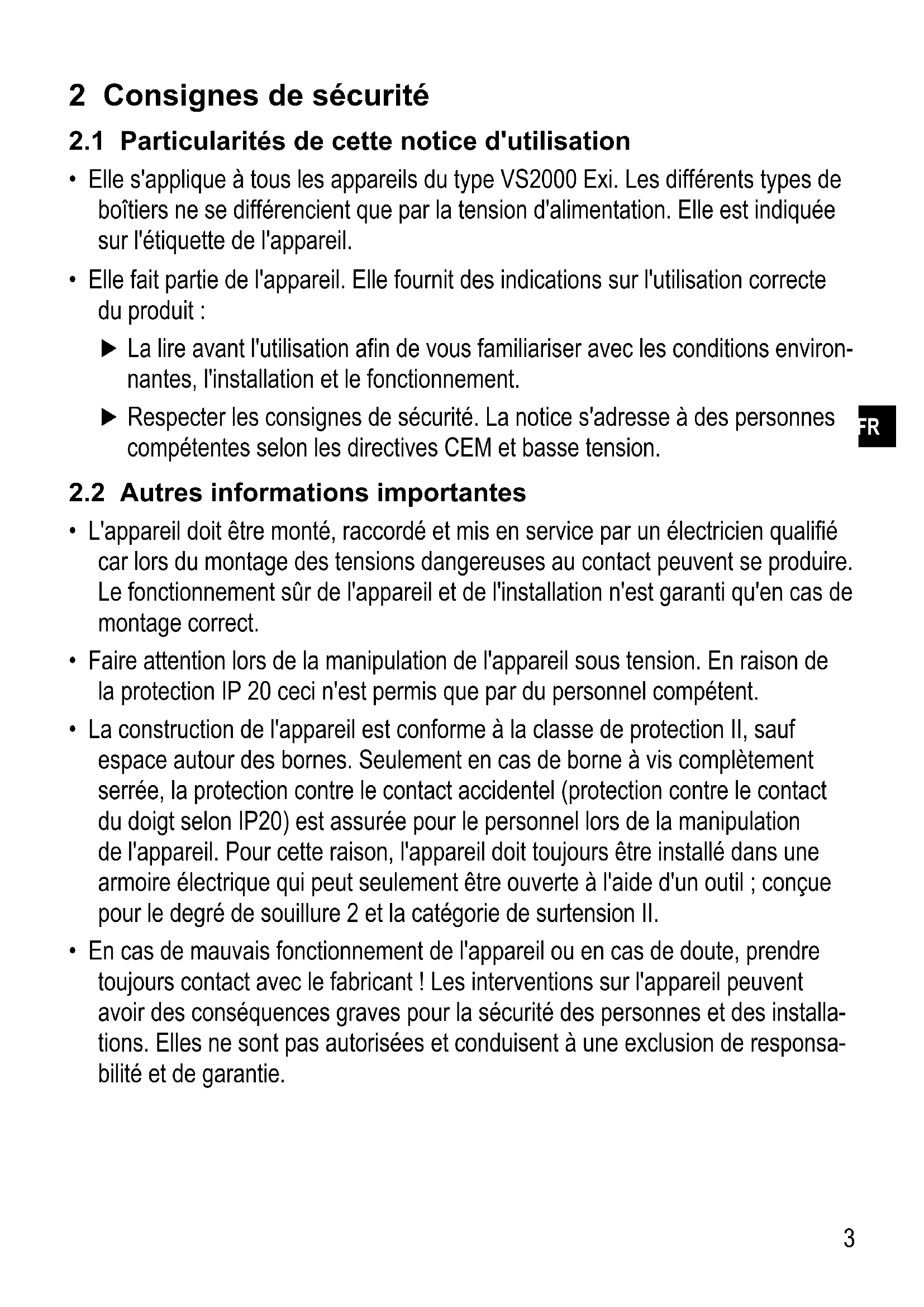

2 Consignes de sécurité

2.1 Particularités de cette notice d'utilisation

• Elle s'applique à tous les appareils du type VS2000 Exi. Les différents types de boîtiers ne se différencient que par la tension d'alimentation. Elle est indiquée sur l'étiquette de l'appareil.

• Elle fait partie de l'appareil. Elle fournit des indications sur l'utilisation correcte du produit : ► La lire avant l'utilisation afin de vous familiariser avec les conditions environ- nantes, l'installation et le fonctionnement. ► Respecter les consignes de sécurité. La notice s'adresse à des personnes compétentes selon les directives CEM et basse tension.

2.2 Autres informations importantes

• L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car lors du montage des tensions dangereuses au contact peuvent se produire. Le fonctionnement sûr de l'appareil et de l'installation n'est garanti qu'en cas de montage correct.

• Faire attention lors de la manipulation de l'appareil sous tension. En raison de la protection IP 20 ceci n'est permis que par du personnel compétent.

• La construction de l'appareil est conforme à la classe de protection II, sauf espace autour des bornes. Seulement en cas de borne à vis complètement serrée, la protection contre le contact accidentel (protection contre le contact du doigt selon IP20) est assurée pour le personnel lors de la manipulation de l'appareil. Pour cette raison, l'appareil doit toujours être installé dans une armoire électrique qui peut seulement être ouverte à l'aide d'un outil ; conçue pour le degré de souillure 2 et la catégorie de surtension II.

• En cas de mauvais fonctionnement de l'appareil ou en cas de doute, prendre toujours contact avec le fabricant ! Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installa- tions. Elles ne sont pas autorisées et conduisent à une exclusion de responsa- bilité et de garantie.4 3 Fonctionnement et caractéristiques Le boîtier électronique VS2000 Exi est conçu pour le raccordement des sondes de débit en sécurité intrinsèque Ex"i". Les exigences des normes EN IEC 60079- 0:2018, EN 60079-11:2012 ou IEC 60079-11:2011 (sécurité intrinsèque "i") sont respectées. Le groupe d'explosion indiqué sur l'appareil ainsi que toute consigne sont à res- pecter selon le certificat d'examen UE de type PTB 01 ATEX 2075 et le certificat de type IEC Ex PTB 07.0004. Marquage : II (1) G [Ex ia Ga] IIC

• L'appareil fournit l'alimentation en tension en sécurité intrinsèque pour les sondes, évalue les signaux des sondes et indique si le seuil de débit préréglé est atteint : Débit au-dessus de la valeur présélectionnée Relais de sortie enclenché Débit en-dessous de la valeur présélectionnée Relais de sortie déclenché

• Surveillance, suivant la sélection, du débit d'un liquide ou d'un gaz

• De plus, le VS2000 Exi surveille le câble de la sonde: En cas de rupture d'un fil ou court-circuit le relais de surveillance est déclenché, la LED rouge est allumée. 4 Montage

4.1 Boîtier de contrôle

Le VS2000 Exi doit être monté en dehors des zones explosibles.5

► Installer l'appareil dans une armoire qui peut seulement être ouverte à l'aide d'un outil ; conçue pour le degré de souillure 2 et la catégorie de surtension II, afin d'éviter le contact non intentionnel avec des tensions dangereuses et les influences atmosphériques. ► Garantir que l'armoire électrique est installée selon les règlements locaux et nationaux. ► Monter l'appareil sur un rail DIN. ► Monter l'appareil verticalement et laisser suffisamment d'espace vers le bas ou le haut de l'armoire électrique pour permettre une libre circulation de l'air afin d’éviter un échauffement excessif. Lorsque plusieurs appareils sont montés côte à côte, toujours tenir compte de l'échauffement interne de tous les appareils. La température ambiante pour chaque appareil ne doit pas dépasser la valeur admissible de +60°C. Respecter des distances entre les appareils. Pour des boîtiers VS2000 Exi de type identique on peut dire : - Distance = 0 mm pour un fonctionnement avec U NOMINAL (→ 10 Données techniques). - Distance = 10 mm min pour un fonctionnement avec U NOMINAL +10%. Si des appareils d'autres fabricants sont utilisés, la distance admissible doit être déterminée par des mesures. Eviter la pénétration de souillures conductrices ou autres salissures lors du montage et du câblage.

► Suivre la notice de montage jointe au capteur.6 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié : ► Mettre l'installation hors tension avant le câblage ! ► Prendre en compte d'autres circuits raccordés aux relais. ► Les règlements et dispositions relatifs à l'installation et le fonctionne- ment de matériels électriques en zone explosible doivent toujours être respectés.

5.1 Règles de sécurité selon CEI 61010-1

5.1.1 Pour les appareils AC (SN23xx)

Les surfaces facilement accessibles de l'appareil sont isolées du circuit d’alimen- tation AC L/N et des circuits de relais 1 et 2 par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V). Le circuit d'alimentation AC L/N et les circuits de relais 1 et 2 sont isolés les uns des autres par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V). Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

5.1.2 Pour les appareils DC (SR2301)

Les surfaces facilement accessibles de l’appareil sont isolées du circuit DC L+/L- par une isolation de base selon la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, alimenté par le circuit de courant de réseau jusqu’à 300 V de la catégorie de surtension II). Les circuits de relais 1 et 2 sont isolés l'un de l'autre, du circuit DC L+/L- et des surfaces facilement accessibles par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V). Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.7

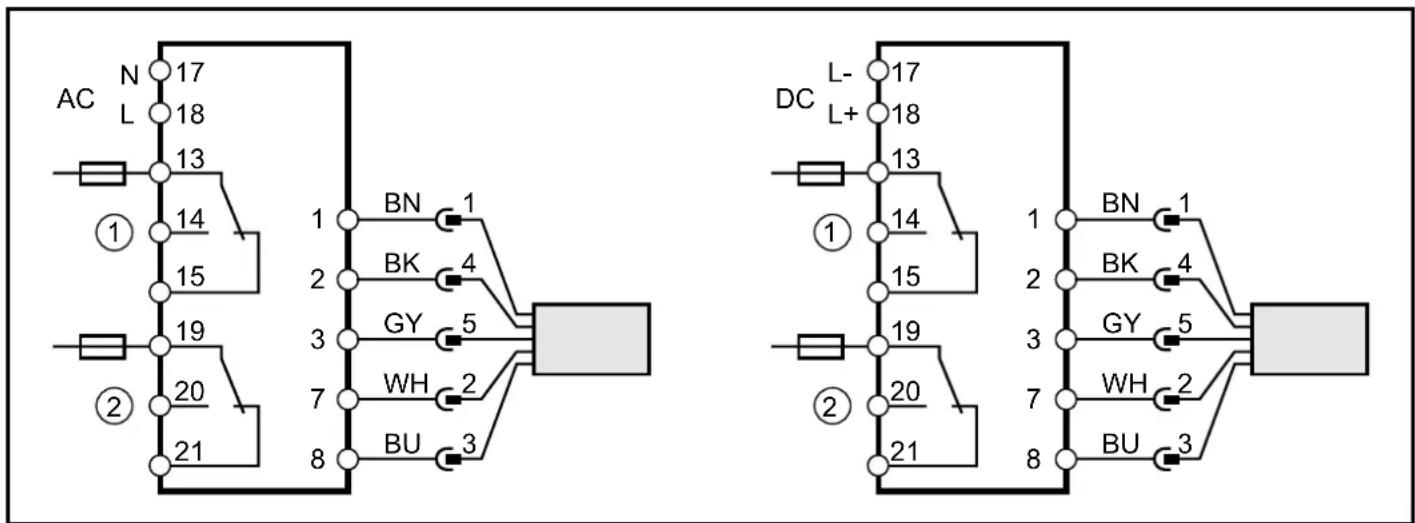

1: Surveillance du débit 2: Contrôle du câble Couleurs des fils conducteurs pour les sondes de débit du type SFxxxx : BN = brun, BU = bleu, BK = noir, WH = blanc, GY = gris

5.3 Alimentation en tension (power)

• Tension AC : Selon les données techniques / étiquette ± 10% sur les bornes 18 (L) et 17 (N), gamme de fréquence 47 ... 63 Hz.

• Tension DC: 24 V DC ± 10%, sur les bornes 18 (+) et 17 (-).8

5.4 Raccordement des capteurs

Valeurs maximales admissibles des circuits de commande pour SN2301 ... SN2302 : en protection sécurité intrinsèque [Ex ia Ga] IIC et [Ex ia Ga] IIB Tension Uo = 15,8 V DC Courant Io = 92 mA / Ie = 47,2 mA Puissance Po = 680 mW en classe de protection sécurité intrinsèque [Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIB Inductance externe 1 mH 1 mH 5 mH Capacité externe 185 nF 1,6 µF 885 nF Valeurs maximales admissibles des circuits de commande pour SR2301 : en protection sécurité intrinsèque [Ex ia Ga] IIC et [Ex ia Ga] IIB Tension Uo = 15,8 V DC Courant Io = 84 mA / Ie = 38,5 mA Puissance Po = 680 mW en classe de protection sécurité intrinsèque [Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIB Inductance externe 1 mH 1 mH 5 mH Capacité externe 205 nF 1,7 µF 935 nF Pour éviter un mauvais fonctionnement dû aux tensions parasites, le câble de la sonde et le câble de charge doivent être installés séparément (longueur maximale du câble de la sonde : 100 m): ► Respecter toujours les valeurs maximales admissibles pour l'induc- tance externe et la capacité externe.9

5.5 Relais de sortie

• Surveillance du débit : bornes 13, 14, 15.

• Surveillance du câble : bornes 19, 20, 21.

• Pouvoir de coupure : max. 250 V AC, 4 A . Le courant doit être limité à ces valeurs par des mesures externes appro- priées. ► En cas de charges selfiques, elles doivent être déparasitées en externe. ► Insérer un fusible miniature selon CEI 60127-2 feuille 1 (≤ 5 A instan- tané). ► Positionner le fusible en dehors de la zone explosible. 6 Réglages

Rampe de LED - LED rouge allumée : débit en-dessous du seuil de commutation - LED jaune allumée : relais enclenché, débit a atteint le seuil de commutation - LED verte allumée : débit au-dessus du seuil de commutation

LED rouge : s'allume en cas de rupture d'un fil ou court-circuit 3 Sélecteur fluide (liquide / gazeux)

Potentiomètre de réglage pour le seuil de commutation Suivre exactement les séquences suivantes : ► Positionner le sélecteur (3) sur fluide liquide ou gazeux : = liquide, = gazeux. ► Mise sous tension. Après écoulement du retard à la disponibilité (env. 30 s) l'appareil est opérationnel, (pendant ce temps l’indication débit est affichée). ► Pour régler le débit souhaité et le maintenir constant : Tourner le potentiomètre de réglage (4) jusqu'à ce qu'une LED verte s'allume. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve permettant de palier aux fluctuations du débit ou de la température).10 7 Diagramme fonction (surveillance du débit) A = débit souhaité ; B = seuil de commutation ; C = relais de sortie t1 = retard à la disponibilité 8 Mise en service / fonctionnement ► Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Lors de la rupture d'un fil ou d'un court-circuit du câble de la sonde, le relais "surveillance du câble" retombe et la LED rouge s'allume. Après la suppression du défaut, l'amplificateur de commutation est de nouveau opérationnel. 9 Maintenance, réparation et élimination En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation. Recommandation : ► Après un court-circuit, vérifier le bon fonctionnement de l'appareil. L'appareil ne doit être réparé que par le fabricant. En cas d'élimination : ► S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.11

10 Données techniques SN2301 SN2302 SR2301 Technologie de sortie AC DC Tension d'alimentation 230 V 110 V 24 V Tolérance de tension ± 10% Consommation puissance / courant 5 VA 125 mA Température ambiante -20 ... +60°C Protection bornes IP20 Protection boîtier IP40 Boîtier plastique (Noryl) Raccordement 15 bornes max. 2 x 2,5 mm
