MODE D'EMPLOI DTE605 IFM

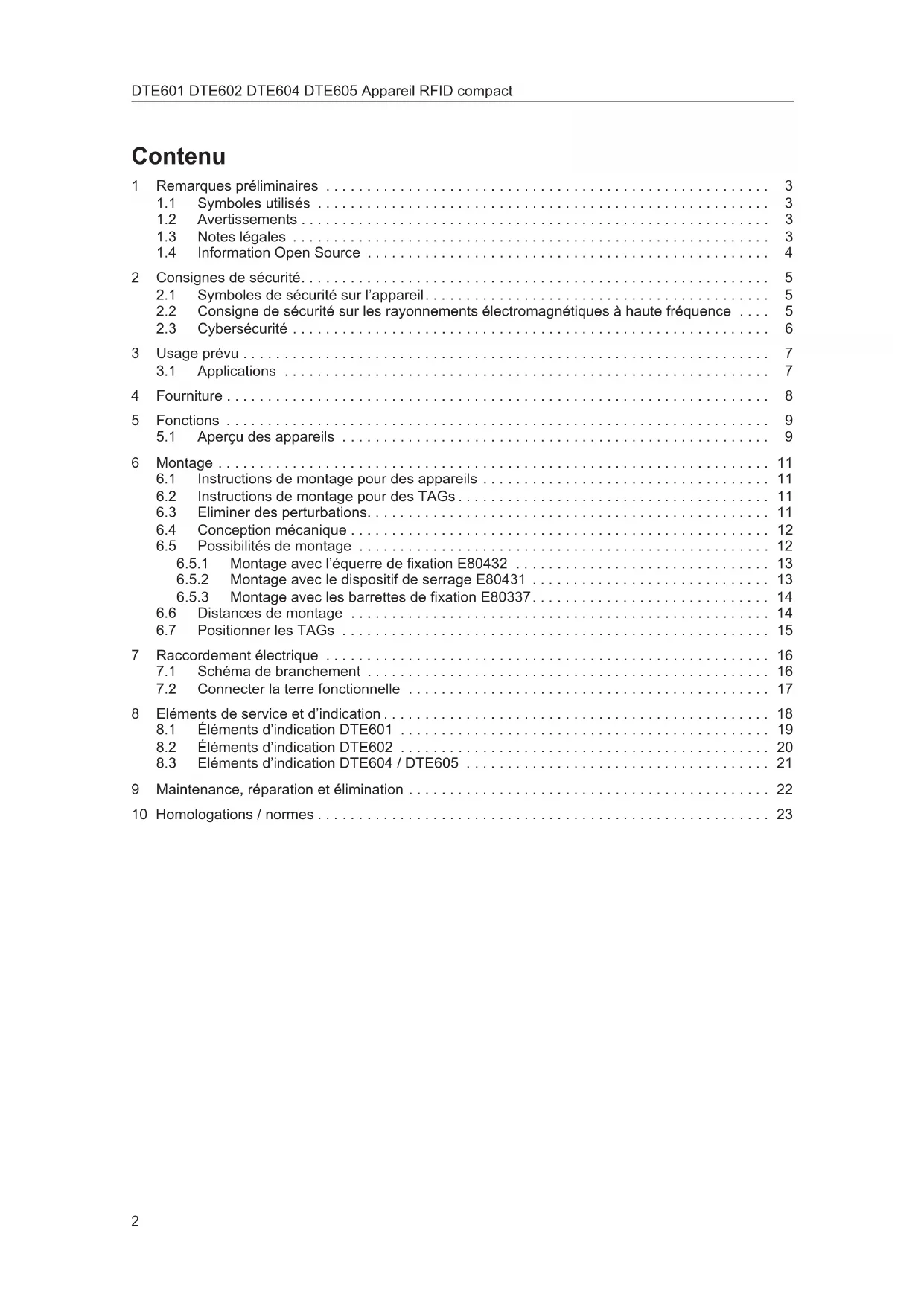

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 1.2 Avertissements p. 3
• 1.3 Notes légales p. 3
• 1.4 Information Open Source p. 4
• 2 Consignes de sécurité p. 5
• 2.1 Symboles de sécurité sur l’appareil p. 5

2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence . . . . 5

• 2.3 Cybersécurité p. 6
• 3 Usage prévu p. 7
• 3.1 Applications p. 7
• 4 Fourniture p. 8
• 5 Fonctions p. 9
• 5.1 Aperçu des appareils p. 9
• 6 Montage p. 11

6.1 Instructions de montage pour des appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

6.2 Instructions de montage pour des TAGs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

6.3 Eliminer des perturbations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 6.4 Conception mécanique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 6.5 Possibilités de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

6.5.1 Montage avec l’équerre de fixation E80432 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

6.5.2 Montage avec le dispositif de serrage E80431 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

6.5.3 Montage avec les barrettes de fixation E80337. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

• 6.6 Distances de montage p. 14
• 6.7 Positionner les TAGs p. 15
• 7 Raccordement électrique p. 16
• 7.1 Schéma de branchement p. 16
• 7.2 Connecter la terre fonctionnelle p. 17
• 8 Eléments de service et d’indication p. 18
• 8.1 Éléments d’indication DTE601 p. 19
• 8.2 Éléments d’indication DTE602 p. 20

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur documentation.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Avertissements Les avertissements mettent en garde contre d’éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit : AVERTISSEMENT Avertissement de dommages corporels graves w Des blessures mortelles ou graves sont possibles si l’avertissement n’est pas respecté. ATTENTION Avertissement de dommages corporels légers à modérés w Des blessures légères à modérées sont possibles si l’avertissement n’est pas respecté. INFORMATION IMPORTANTE Avertissement sur les dommages matériels w Des dommages matériels sont possibles si l’avertissement n’est pas respecté. 1.3 Notes légales © Tous droits réservés par ifm electronic gmbh. Cette notice ne doit pas être reproduite ni exploitée, même par extraits, sans l'accord d'ifm electronic gmbh. Tous les noms de produit, images, sociétés ou d'autres marques sont la propriété des titulaires :

• AS-i est la propriété d'AS-International Association, (→www.as-interface.net)

• CAN est la propriété de Robert Bosch GmbH, Allemagne (→www.bosch.de)

• CANopen est la propriété de CiA (CAN in Automation e.V.), Allemagne (→www.can-cia.org)

• CODESYS™ est la propriété de CODESYS GmbH, Allemagne (→ www.codesys.com)

• DeviceNet™ est la propriété d’ODVA™ (Open DeviceNet Vendor Association), Etats-Unis (→www.odva.org)DTE601 DTE602 DTE604 DTE605 Appareil RFID compact

est la propriété → d’ODVA™

est une marque enregistrée et une technologie breveté et agréé par BeckhoffAutomationGmbH, Allemagne

est la propriété de →PROFIBUS Nutzerorganisation e.V., Allemagne (→www.io- link.com)

• ISOBUS est la propriété d'AEF – Agricultural Industry Electronics Foundation e.V., Allemagne (→www.aef-online.org)

est la propriété de Microsoft Corporation, Etats-Unis (→www.microsoft.com)

• Modbus® est la propriété de Schneider Electric SE, France (→www.schneider-electric.com)

est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne (→www.profibus.com)

est la propriété de → PROFIBUS Nutzerorganisation e.V., Allemagne

est la propriété de →Microsoft Corporation, Etats-Unis 1.4 Information Open Source Pour plus d’informations sur l’Information Open Source, voir documentation.ifm.com.Appareil RFID compact DTE601 DTE602 DTE604 DTE605

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

• Stocker le produit dans son emballage d’origine. 2.1 Symboles de sécurité sur l’appareil Les symboles suivants sont utilisés sur l’appareil. Respecter les indications afin d’éviter des dangers :

• L’alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - Circuit à énergie limitée.

• Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTS/TBTP. 2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence Dans des conditions d’application spécifiques, le risque pour l’utilisateur peut varier en fonction de l’installation et des réglages de l’appareil. L’installateur/l’exploitant du système est tenu de procéder à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectées. Les mesures de protection possibles peuvent inclure des distances minimales garanties d’un utilisateur, des contrôles d’accès et la formation des utilisateurs.DTE601 DTE602 DTE604 DTE605 Appareil RFID compact

AVERTISSEMENT L’opération de cet appareil peut causer des perturbations radioélectriques dans les lieux de résidence. w L’appareil émet des ondes électromagnétiques à haute fréquence qui peuvent interférer avec le fonctionnement des appareils électroniques situés à proximité, notamment les stimulateurs cardiaques, les appareils auditifs et les défibrillateurs. u En raison des règlements relatifs à l’exposition humaine, une distance minimale de 20 cm doit être maintenue entre l’appareil et les personnes. u Si vous avez un stimulateur cardiaque ou un autre dispositif médical implanté, n’utilisez pas l’appareil sans avoir consulté au préalable votre médecin ou le fabricant de votre dispositif médical. Gardez une distance de sécurité entre l’appareil et vos dispositifs médicaux et évitez de continuer à utiliser l’appareil si vous constatez une déficience permanente de votre dispositif médical. 2.3 Cybersécurité Installation L’appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1. L’appareil est prévu pour l’utilisation derrière un pare-feu. u Effectuer une évaluation des risques de l’installation selon CEI 62443-1-1. u Prendre des mesures pour assurer la sécurité physique. Fonctionnement u Respecter les fonctions de sécurité décrites dans la documentation de l’appareil et les recommandations pour leur utilisation. Maintenance u Vérifier régulièrement si des mises à jour du logiciel sont disponibles pour l’appareil. u Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise. Mise hors service u Veiller à ce qu’aucune information sensible ne tombe entre les mains de personnes non autorisées. u Avant de mettre l’appareil hors service, toujours réinitialiser les réglages du système sur les réglages d’usine.Appareil RFID compact DTE601 DTE602 DTE604 DTE605

3 Usage prévu L’appareil dispose d’un boîtier de contrôle et d’une tête de lecture/écriture et peut

• lire et écrire sans contact des TAG compatibles avec le système,

• être configuré via un serveur web,

• seulement pour DTE601 : communication avec le système de commande via PROFINET IO,

• seulement pour DTE602 : communication avec le système de commande via Ethernet/IP,

• seulement pour DTE604 : communication avec le système de commande via Ethernet TCP/IP,

• seulement pour DTE605 : communication avec le système de commande via les protocoles EtherNet IoT. 3.1 Applications La sécurité de l’appareil est conçue pour l’emploi dans les conditions environnantes suivantes :

• Classe de protection 3 (TBTS / TBTP) et alimentation de l’appareil selon «limited energy» conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.

• Utilisation en intérieur.

• Altitudes jusqu’à 2000 m.

• Humidité relative de l’air jusqu’à 80 % au maximum, sans condensation.

• Notice homologation radio L'appareil est livré sans accessoires de montage ni de raccordement. Accessoires disponibles : www.ifm.com. Le bon fonctionnement n’est pas assuré en cas d’utilisation d’accessoires d’autres fabricants.Appareil RFID compact DTE601 DTE602 DTE604 DTE605

5 Fonctions Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile, l'énergie nécessaire à leur fonctionnement étant fournie par l'appareil RFID compact. L'énergie est transférée via une onde électromagnétique. L'antenne du récepteur reçoit cette onde et la convertit en une tension qui alimente en énergie le support de données. La puissance rayonnée est spécifiée pour les appareils en ERP (Effective Radiated Power/puissance rayonnée effective) et en EIRP (Effective Isotropic Radiated Power/puissance rayonnée isotrope effective). La formule suivante peut être utilisée pour convertir la valeur respective : P [dBm EIRP] = P [dBm ERP] + 2,15 [dB] 5.1 Aperçu des appareils DTE601 Référence : DTE601 Fonction : Appareil RFID compact Désignation : DTRHF HLRWPNUS03 Type: rectangulaire DTE602 Référence : DTE602 Fonction : Appareil RFID compact Désignation : DTRHF HLRWEIUS03 Type: rectangulaire DTE604 Référence : DTE604 Fonction : Appareil RFID compact Désignation : DTRHF HLRWENUS03 Type: rectangulaireDTE601 DTE602 DTE604 DTE605 Appareil RFID compact

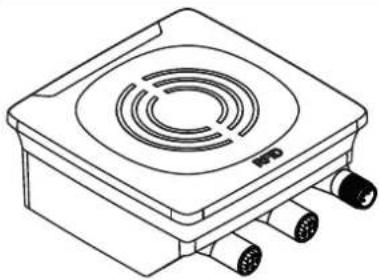

DTE605 Référence : DTE605 Fonction : Appareil RFID compact Désignation : DTRHF HLRWITUS03 Type: rectangulaireAppareil RFID compact DTE601 DTE602 DTE604 DTE605

6 Montage INFORMATION IMPORTANTE Champs électromagnétiques rayonnés w L’appareil émet des ondes électromagnétiques à ultra-haute fréquence. En même temps, il est conforme aux valeurs limites spécifiques du pays pour la population et les employés. u Mettre l’appareil hors tension à proximité des dispositifs médicaux. 6.1 Instructions de montage pour des appareils Des appareils montés l’un à côté de l’autre s’influencent mutuellement s’ils ne sont pas configurés de manière correspondante. En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils RFID. Le montage d’un appareil en et sur métal réduit la distance lecture/écriture. La proximité immédiate de sources d’émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l’appareil. 6.2 Instructions de montage pour des TAGs Pour le montage en et sur métal, utiliser des TAGs prévus spécialement à cet effet. Positionner le TAG dans la zone de la face active. Prendre en compte l’angle d’ouverture et la portée de travail (→Fiche technique de l’appareil). S’assurer que l’orientation de l’axe de l’appareil RFID correspond à l’axe du TAG. 6.3 Eliminer des perturbations L’appareil génère un champ électromagnétique modulé d’une fréquence de 13,56 MHz. Les perturbations dans la communication des données sont évitées s’il n’y a pas d’autres appareils RFID / UHF à proximité. S’il y a d’autres appareils RFID / UHF à proximité : u Les distances de montage entre les appareils doivent être aussi grandes que possible. u Utiliser le filtre RSSI. u Faire fonctionner les appareils en alternance. u Activer/désactiver le champ HF de l’appareil. Le champ UHF est atténué s’il y a des personnes ou des objets (câbles, profilés métalliques, etc.) entre l’appareil et le TAG. u Maintenir l’espace libre entre l’appareil et le TAG pendant le process de lecture ou d’écriture.DTE601 DTE602 DTE604 DTE605 Appareil RFID compact

6.4 Conception mécanique

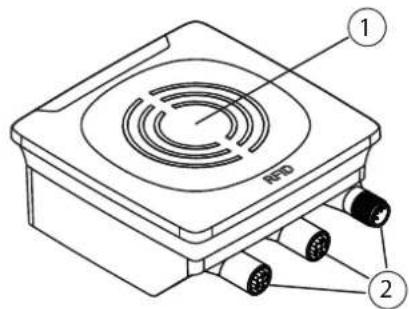

1 Face active 2 Raccords (orientables à 270°) 6.5 Possibilités de montage L’appareil peut être monté sans ces accessoires. u Pour le montage, utiliser les douilles filetées à l’arrière de l’appareil. w Les vis nécessaires ne sont pas fournies avec l’appareil. Aucun liquide ne doit s’accumuler sur les prises et les connecteurs raccordées. u Monter l’appareil de préférence à la verticale, avec les raccords vers le bas. u Faire passer les câbles de raccordement verticalement ou horizontalement vers le bas en les éloignant de l’appareil. Fig.1: Appareil monté verticalement avec les raccords vers le basAppareil RFID compact DTE601 DTE602 DTE604 DTE605

6.5.1 Montage avec l’équerre de fixation E80432

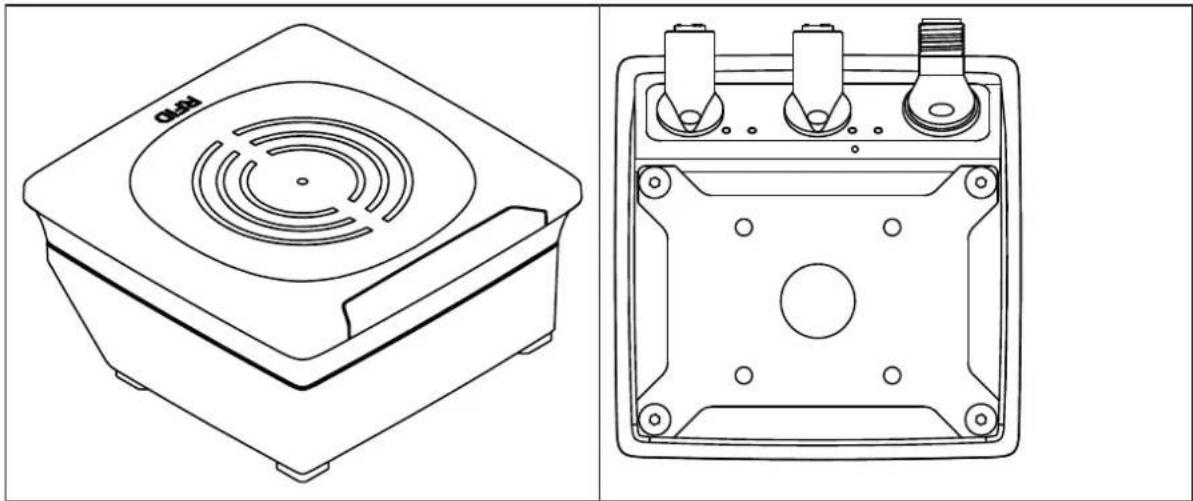

6.5.2 Montage avec le dispositif de serrage E80431

La bride de fixation est utilisée pour monter l’appareil sur un cylindre de serrage. Cylindres de serrage compatibles :

• E21110 avec une tige de diamètre 12 mm

• E20795 avec une tige de diamètre 14 mm

• E21109 avec une tige de diamètre 14 mmDTE601 DTE602 DTE604 DTE605 Appareil RFID compact

6.5.3 Montage avec les barrettes de fixation E80337

6.6 Distances de montage Mode de fonctionnement Distance latérale (A) Distance frontale (B) Lecture et écriture (pour une puissance d’émission de 100%) ≥ 850 mm ≥ 600 mm Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité : u Les distances de montage entre les appareils doivent être aussi grandes que possible. u Utiliser le filtre RSSI. u Faire fonctionner les appareils en alternance. u Activer/désactiver le champ HF de l'appareil.Appareil RFID compact DTE601 DTE602 DTE604 DTE605

6.7 Positionner les TAGs

Fig.2: Positionner le TAG u Orienter le TAG face à l'antenne dans l'axe. w La distance «D» est indiquée dans la fiche technique. Les TAGs sont également détectés à l'arrière de l'appareil. Pour éviter cela: u Utiliser le filtre RSSI.DTE601 DTE602 DTE604 DTE605 Appareil RFID compact

7 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. Appareil de la classe de protection III (CP III). L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS. u Avant le raccordement électrique mettre l'installation hors tension. INFORMATION IMPORTANTE L’indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés. u Visser les connecteurs M12 à l'appareil avec un couple de serrage de 1 à 1,5 Nm. Utiliser des protections contre la traction pour les câbles raccordés à l'appareil. 7.1 Schéma de branchement +Alimentation en tension PWR u Raccorder l’appareil à une alimentation en tension via un câble de raccordement M12. Raccordement des bro- ches Schéma de branchement

1 24 V DC 2 Entrée TOR / sortie 2 3 0 V 4 Entrée TOR / sortie 1 5 non utilisée Ethernet u Raccorder l’appareil à un PC via un câble de raccordement Ethernet M12. Raccordement des bro- ches Schéma de branchement

1 TD+ 2 RD+ 3 TD- 4 RD- Pour un fonctionnement sans problèmes : u Utiliser un câble de raccordement Ethernet M12 blindé. Les paramètres suivants sont préréglés à la livraison : Paramètre Réglage par défaut Adresse IP 192.168.0.79 Adresse passerelle 192.168.0.100 Masque de sous-réseau 255.255.255.0 Autonégociation On DHCP OffAppareil RFID compact DTE601 DTE602 DTE604 DTE605

Les réglages peuvent être modifiés via le serveur web de l’appareil ou via un PC connecté. Remise à zéro des paramètres Ethernet Remettre les paramètres Ethernet aux réglages usine : u Déconnecter tous les câbles de l'appareil. u Appliquer un shunt électriquement conducteur entre les broches 2 et 4 sur la prise de raccordement «alimentation en tension PWR». u Raccorder l’appareil à l’alimentation en tension. w Les LEDs de la rampe de signalisation (jaunes) s'allument l'une après l'autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote à 8 Hz. u Enlever le shunt électriquement conducteur entre les broches 2 et 4 dès que les LEDs de la rampe de signalisation (jaunes) clignotent à 8 Hz. u Mettre l’appareil hors tension et le raccorder de nouveau après 1 s. w Les paramètres Ethernet sont remis à zéro. 7.2 Connecter la terre fonctionnelle Pour un fonctionnement sans problèmes : u Connecter l’appareil à un potentiel électrique de la terre libre de tension extérieure. Relier la platine de montage à la terre fonctionnelle Fig.3: Platine de montage avec appareil monté Lorsque le dispositif est monté sur une platine de montage : u Relier l’une des 4 vis de fixation situées à l’arrière de l’appareil à la platine de montage. u Relier la platine de montage à un potentiel électrique de la terre libre de tension extérieure.DTE601 DTE602 DTE604 DTE605 Appareil RFID compact

8 Eléments de service et d’indication

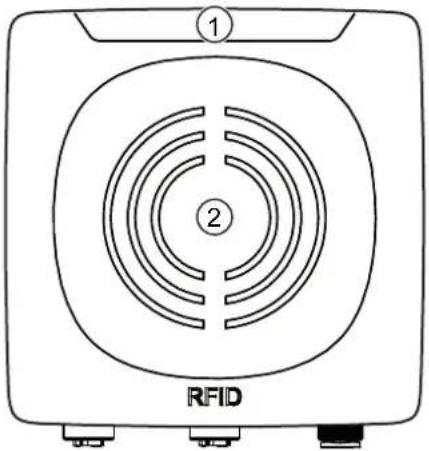

Fig.4: LED rampe de signalisation et face active 1 1x LED Power (vert) 4x LED rampe de signalisation (jaune) 2x LED SF/BF ou LED Mod/Net (vert/rouge) 2 Face active Selon l’appareil, les LED SF/BF ou les LED Mod/Net sont utilisées : w DTE8x1/DTE9x1: LED SF/BF w DTE8x2/DTE9x2: LED Mod/Net w DTE8x4/DTE8x5/DTE9x4/DTE9x5 : LED SF/BF

Fig.5: Connexions avec LED

Le tableau suivant est valable pour tous les appareils. Etat LED Power (verte) LED rampe de signalisa- tion (jaune) Alimentation en tension ok (18 V ≤ UPWR ≤ 36 V) activée éteinte Antenne (champ HF) est désactivée clignote à 2 Hz éteinte TAG lu / écrit avec succès activée clignote 2x Erreur lors de la lecture/écriture du TAG activée clignote rapidement L'intensité du signal de réception max. dépend du type de TAG. En cas d’intensité importante du signal de réception du TAG, toutes les LED de la rampe de signalisation s’allument. w Le comportement des LED de la rampe de signalisation est réglable.Appareil RFID compact DTE601 DTE602 DTE604 DTE605

LED verte LED jaune Etat Remarque éteinte éteinte Aucune connexion à une in- terface Ethernet correspon- dante. Etat de connexion : «No Link» activée éteinte Connexion à l’interface Ether- net correspondante établie, aucun échange de données. Etat de connexion : «Link», «No traffic» activée clignote sporadiquement Connexion à l’interface Ether- net correspondante établie, échange de données en cours. Etat de connexion : «Link», «Traffic» Indications LED spéciales LED Etat Remarque LED Power (verte) allumée Les LED de la rampe de signalisation (jaunes) clignotent à 8 Hz. L’appareil se trouve en mode service « système d’urgence démarré ». Une mise à jour du firmware est néces- saire et peut être effectuée via le ser- veur web. LED Power (verte) allumée Les LED de la rampe de signalisation (jaunes) clignotent à 8 Hz. Erreur grave, l’appareil doit être retour- né. Défaut du matériel ou données perma- nentes dans l’appareil corrompues. LED Power (verte) allumée Les LED de la rampe de signalisation (jaunes) s’allument l’une après l’autre. Ensuite, la LED 4 de la rampe de signa- lisation (jaune) clignote à 8 Hz. Rétablissement des réglages d’usine. - 8.1 Éléments d’indication DTE601 Les tableaux suivants s’appliquent uniquement à l’appareil DTE601. LED SF LED rouge LED verte Etat Remarque éteinte éteinte aucune alimentation en tension Vérifier l’alimentation en tension éteinte clignote «Node flash test», généré par le contrôleur PROFINET IO

éteinte activée Mode de fonctionnement normal - clignote éteinte Défaut au niveau des voies • Surcharge

• défaut interne activée éteinte Défaut au niveau de l’appareil • Sous-tension

• Température clignote clignote Auto-test Phase de démarrage de l’appareil LED BF LED rouge LED verte Etat Remarque éteinte éteinte aucune alimentation en tension Vérifier l’alimentation en tension éteinte clignote Contrôleur PROFINET IO en mode STOP -DTE601 DTE602 DTE604 DTE605 Appareil RFID compact

LED rouge LED verte Etat Remarque éteinte activée Contrôleur PROFINET IO en mode RUN

clignote éteinte Connexion avec le contrôleur PROFI- NET IO établie, aucune configuration valable Vérifier la configuration activée éteinte Aucune connexion avec le contrôleur PROFINET IO Vérifier la connexion clignote clignote Auto-test Phase de démarrage de l’appareil 8.2 Éléments d’indication DTE602 Les tableaux suivants s’appliquent uniquement à l’appareil DTE602. LED Mod (état du module) LED rouge LED verte Etat Remarque éteinte éteinte aucune alimentation en tension Vérifier l’alimentation en tension. éteinte clignote disponibilité L’appareil n’est pas configuré. Il n’y a au- cun échange de données : u Vérifier si la connexion avec le scanner Ethernet/IP a été établie. u Vérifier si Configuration Assembly a été paramétré. éteinte activée Fonctionnement normal Connexion avec le scanner Ethernet/IP établie. L’appareil a été paramétré. L’échange de données est en cours. clignote éteinte Erreur légère Aucune connexion n’a été établie avec le scanner Ethernet/IP : u Vérifier l’alimentation en tension. u Vérifier la configuration de l’appareil. activée éteinte Erreur grave Erreur du logiciel /matériel de l’appareil : u Redémarrer l’appareil. w Si l’erreur est toujours présente, envoyer l’appareil au service. clignote clignote Auto-test Phase de démarrage de l’appareil. LED Net (état du réseau) LED rouge LED verte Etat Remarque éteinte éteinte Aucune adresse IP ou aucune ali- mentation en tension u Vérifier l’alimentation en tension. u Si le DHCP est activé, vérifier l’accessibilité du serveur DHCP. éteinte clignote Aucune connexion L’appareil a reçu une adresse IP. Une connexion Ethernet/IP n’a pas été établie. u Vérifier la configuration de l’appareil à l’aide du scanner Ethernet/IP. éteinte activée Connexion établie Au moins une connexion Ethernet/IP à l’appareil a été établie. clignote éteinte Timeout de la connexion Un timeout a été trouvé avec une des connexions Ethernet/IP existantes. u Vérifier l’état de la connexion dans le scanner Ethernet/IP. activée éteinte L’adresse IP existe déjà La même adresse IP que celle de l’appa- reil a été trouvé dans le réseau Ethernet/ IP. u Activer DHCP.Appareil RFID compact DTE601 DTE602 DTE604 DTE605

LED rouge LED verte Etat Remarque clignote clignote Auto-test Phase de démarrage de l'appareil. 8.3 Eléments d’indication DTE604 / DTE605 Les tableaux suivants s’appliquent uniquement aux appareils DTE604 / DTE605. LED SF LED rouge LED verte Etat Remarque éteinte éteinte aucune alimentation en tension Vérifier l’alimentation en tension. éteinte activée Mode de fonctionnement normal - clignote éteinte Défaut au niveau des voies • Surcharge

• défaut interne activée éteinte Défaut au niveau de l’appareil • Sous-tension

• Température clignote clignote Auto-test Phase de démarrage de l’appareil. LED BF LED rouge LED verte Etat Remarque éteinte éteinte aucune alimentation en tension Vérifier l’alimentation en tension éteinte clignote Connexion avec le contrôleur hôte établie, aucun échange de données

éteinte activée Connexion avec le contrôleur hôte établie, échange de données en cours

clignote éteinte Connexion avec le contrôleur hôte établie, aucune configuration valable Vérifier la configuration activée éteinte Aucune connexion vers le contrôleur hôte Vérifier la connexion clignote clignote Auto-test Phase de démarrage de l'appareilDTE601 DTE602 DTE604 DTE605 Appareil RFID compact

9 Maintenance, réparation et élimination L’appareil est sans maintenance. u En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm. u Ne pas ouvrir l’appareil. Aucune opération de maintenance ne peut être effectuée par l’utilisateur. L’appareil ne doit être réparé que par le fabricant. u Le nettoyage de l’appareil se fait au moyen d’un chiffon sec. u Respecter la réglementation nationale en vigueur pour la destruction écologique de l’appareil.Appareil RFID compact DTE601 DTE602 DTE604 DTE605

10 Homologations / normes La déclaration de conformité UE, les homologations et les certificats spécifiques aux pays sont disponibles sur: →www.ifm.com Notes relatives aux homologations : → Notice d'emballage
