MODE D'EMPLOI ZZ0816 IFM

Notice de mise en service

Système d'identification RFID

ZZ0814

ZZ0815

ZZ0816

ZZ0817

Entrée/sortie de marchandises

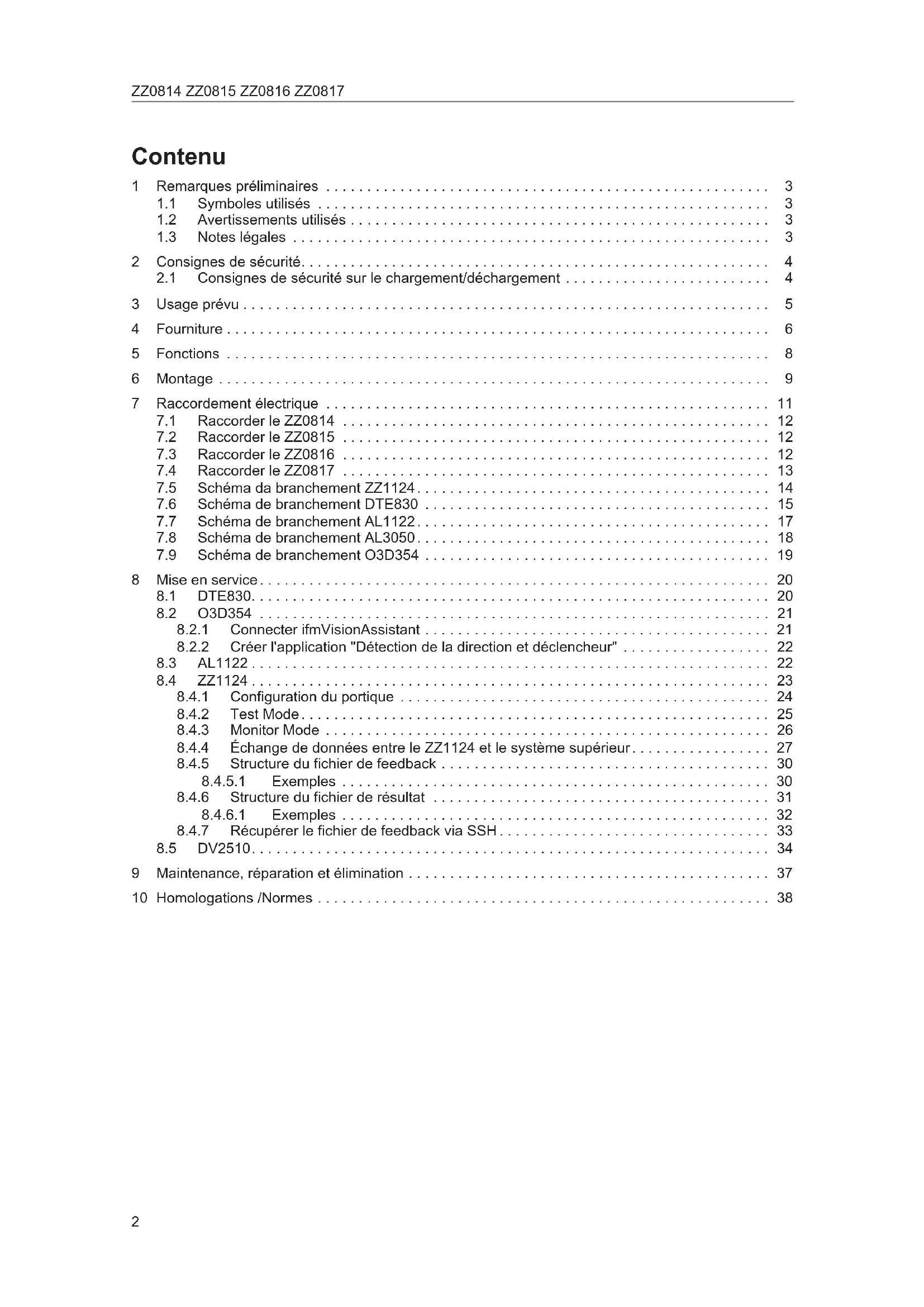

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3 1.3 Notes légales 3

2 Consignes de sécurité. 4 2.1 Consignes de sécurité sur le chargement/déchargement 4 3 Usage prévu 5 4 Furniture 6 5 Fonctions 8 6 Montage 9 7 Raccordement électrique 11

7.1 Raccorder le ZZ0814 12 7.2 Raccorder le ZZ0815 12 7.3 Raccorder le ZZ0816 12 7.4 Raccorder le ZZ0817 13 7.5 Schéma de branchement ZZ1124 14 7.6 Schéma de branchement DTE830 15 7.7 Schéma de branchement AL1122 17 7.8 Schéma de branchement AL3050 18 7.9 Schéma de branchement O3D354 19

8 Mise en service. 20

8.1 DTE830. 20 8.2 O3D354 21

8.2.1 Connecter ifmVisionAssistant 21 8.2.2 Créer l'application "Détection de la direction et déclencheur" 22

8.3 AL1122 22 8.4ZZ1124 23

8.4.1 Configuration du portique 24 8.4.2 Test Mode 25 8.4.3 Monitor Mode 26 8.4.4 Échange de données entre le ZZ1124 et le système supérieur 27 8.4.5 Structure du fichier de feedback 30

8.4.5.1 Examples 30

8.4.6 Structure du fichier de résultat 31 8.4.6.1 Exemples 32 8.4.7 Récupérer le fichier de feedback via SSH 33

8.5 DV2510. 34

9 Maintenance, réparation et élimination 37 10 Homologations/Normes 38

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Réinitialisation

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

ATTENTION

Avertissement de dommages corporels

Danger de blessures légères, réversibles.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

1.3 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

Avertissement

Blessures graves et contusions

Le kit ZZ081x ne remplace pas le chargement et le déchargement corrects des marchandises. Les marchandises qui ne sont pas chargées et déchargées correctement peuvent se renverser et blesser les personnes à proximité. - Charger et décharger correctement et en toute sécurité les marchandises entrantes et sortantes.

3 Usage prévu

Le kit ZZ081x est un système permettant d'enregistrer les entrées et les sorties de marchandises en extérieur et en intérieur. Les entrées et les sorties de marchandises sont équipées de tags et enregistrées par des têtes de lecture/écriture RFID.

Les tags permettent de saisir des données telles que le sens de chargement et l'horodatage. Les données sont transmises à un système ERP. Le système ERP génère des résultats sur la réussite du déchargement et du chargement. Les résultats sont envoyés au contrôleur via un fichier de résultats et affichés via une lampe de signalisation.

Le kit ZZ081x contient tous les appareils et câbles nécessaires à son fonctionnement. Les tags pour les entrées et les sorties de marchandises ne sont pas inclus.

Les appareils sont préprogrammés. Les appareils DTE830/930, AL1122 et O3Dxxx doivent être réglés pour l'application. Ensuite, le kit ZZ081x peut être mis en service après le montage et le raccordement électrique.

4 Fourniture

Les kits ZZ081x sont divisés en portiques et en détenteurs du sens de chargement.

• Master Gate (portique maître) : ZZ0814, ZZ0816
• Extension Gate (portique d'extension) : ZZ0815, ZZ0817

Il est possible d'utiliser jusqu'à 9 Extension Gates sur un Master Gate.

Le sens de chargement des marchandises est détecté de différentes manières par les kits :

• Détection via le capteur 3D O3D: ZZ0814, ZZ0815
• Détexion par 2x cellules réflex: ZZ0816, ZZ0817

L'appareil est livré sans accessoires de montage ni de raccordement.

Accessoires disponibles: www.ifm.com.

Le bon fonctionnement n'est pas assuré en cas d'utilisation de composants d'autres fabricants.

Contenu de la livraison ZZ0814, ZZ0815 (reconnaître les sens de chargement via le capteur 3D O3D)

Article	ZZ0814 Master Gate (por-tique maître)	ZZ0815 Extension Gate (portique d'extension)	Description
ZZ1124 1 0 edgeController avec logiciel			Gate
E70450 1 0 Câble de raccordement pour			ZZ1124
DTE830 1 1 Boîtier de contrôle	RFID UHF
ANT860 4 4 Tête de lecture / écriture			RFID UHF (antenne)
E80332 4 1 Câbles de raccordement
AL3050 1 1 Commutateur Ethernet (M12)
AL1122 1 1 Maître IO-Link avec interface			EtherNet/IP
O3D354 1 1 Capteur 3D
DV2510 1 1 Lampe de signalisation à 5			segments
EVC108 1 1 Câbles de raccordement
DN4032 1 1 Alimentation à découvertage 24			V DC
EVC003 4 4 Câble de raccordement avec			prése
E12166 1 1 Câble de raccordement avec			prése pour O3D
EVC928 1 0 Câble de raccordement Ether-			net avec connecteur RJ45
EVC908 4 4 Câble de raccordement			Ethernet
E80412 1 1 Câble adaptateur pour			DTE830

Fourniture ZZ0816, ZZ0817 (détection du sens de chargement via 2 cellules réflex)

Article	ZZ0816 Master Gate (por-tique maître)	ZZ0817 Extension Gate (portique d'extension)	Description
ZZ1124 1 0 edgeController avec le logiciel			du portique RFID
E70450 1 0 Câble de raccordement pour			ZZ1124
DTE830 1 1 Lecteur RFID UHF
ANT860 4 4 Antenne de lecture / écriture			RFID UHF
E80332 4 1 Câbles de raccordement
AL3050 1 1 Commutateur Ethernet (M12)
AL1122 1 1 Maître IO-Link avec interface			EtherNet/IP
OGP700 2 2 Système reflex laser
E20722 2 2 Réflécteur pour systèmes ré-			flex laser
DV2510 1 1 Lampe de signalisation à 5			segments
EVC108 3 3 Câbles de raccordement
DN4032 1 1 Alimentation à découpage 24			V DC
EVC003 4 4 Câble de raccordement avec			prése
EVC928 1 0 Câble de raccordement			Ethernet avec connecteur RJ45
EVC908 3 3 Câble de raccordement			Ethernet
E80412 1 1 Câble adaptateur pour			DTE830

5 Fonctions

Le kit ZZ081x est un système permettant d'enregistrer les entrées et les sorties de marchandises en extérieur et en intérieur. Les entrées et les sorties de marchandises sont équipées de tags et enregistrées par des têtes de lecture/écriture RFID.

Les tags doivent être conçus pour la bande UHF (ISO 18000-6C EPC Class1 Gen2).

Les appareils UHF contenus dans le kit ZZ081x sont reliés à un contrôleur via TCP/IP. Dans le contrôleur, les données sont traitées et mises à disposition via un fichier de feedback.

Un programme mis à disposition par le client récapitule le fichier de feedback et le transmet au système supérieur (ERP, MES, PLS). Le système supérieur compare le fichier de feedback avec le bon de livraison enregistré. Ensuite, le système ERP renvoie ses « réactions » au contrôleur via un fichier de résultats. Le contrôleur évalue le chargement et le déchargement des marchandises via le fichier de résultats.

Fonctions incluses

Le kit ZZ081x contient les fonctions suivantes :

• Communication TCP/IP avec jusqu'à 10 lecteurs UHF DTE830 (1x Master Gate et 9x Extension Gate)
• Détention du sens de chargement des marchandises au besoin par
• Captur 3D O3D -2cellulesreflex
• Création d'un fichier de feedback par le contrôleur
• Lecture d'un fichier de résultats par le contrôleur
• Afficher l'état sur l'écran du contrôleur et la lampe de signalisation / l'évèrtisseur sonore
• Interface utilisateur simple pour configurer les boîtiers de contrôle DTE830

Fonctions non incluses

Les fonctionnalités suivantes doivent être fournies par le client :

• Un programme qui récupère le fichier de feedback du contrôleur ZZ1124, l'envoie au système ERP et le supprime ensuite du contrôleur
• Évaluation dans le système ERP
• Création d'un fichier de résultats par le système ERP avec des informations pass/fail
• Un programme pour transmettre le fichier de résultats du système ERP au contrôleur ZZ1124
• Accessoires de montage pour les appareils

6 Montage

Montez le ZZ0814 (détection du sens de chargement via le capteur 3D O3D)

Fig. 1: Montage des appareils avec le capteur 3D (7) sur une porte

1 ANT860 tête de lecture/écriture RFID UHF (antenne) 2 ANT860 tête de lecture/écriture RFID UHF (antenne) 3 ANT860 tête de lecture/écriture RFID UHF (antenne) 4 ANT860 tête de lecture/écriture RFID UHF (antenne) 5 ZZ1124 edgeController 6 DV2510 lampe de signalisation à 5 segments 7 Capteur 3D O3D354 O3D

Monter les appareils :

Monter les ANT860 (1) et (3) à une hauteur d'environ 1 mètre. Monter les ANT860 (2) et (4) à une hauteur d'environ 2 mètres. Monter le DV2510 (6) de manière bien visible au-dessus de la porte. Monter l'O3D354 (7) au centre au-dessus de la porte à une hauteur d'environ 4 mètres.

L'O3D354 doit être orienté verticalement et viser vers le bas.

Monter le ZZ1124 (5) de manière bien visible à proximité de la porte. Les appareils sont montés.

Monter le ZZ0816 (détection du sens de chargement via 2 cellules réflex)

Fig. 2: Montage des appareils avec cellule réflex (7) et (8) sur une porte

1 ANT860 tête de lecture/écriture RFID UHF (antenne) 2 ANT860 tête de lecture/écriture RFID UHF (antenne) 3 ANT860 tête de lecture/écriture RFID UHF (antenne) 4 ANT860 tête de lecture/écriture RFID UHF (antenne) 5 ZZ1124 edgeController 6 DV2510 lampe de signalisation à 5 segments 7 Cellule réflex laser OGP700 8 Cellule réflex laser OGP700

Monter les appareils :

Monter les ANT860 (1) et (3) à une hauteur d'environ 1 mètre. Monter les ANT860 (2) et (4) à une hauteur d'environ 2 mètres.

Monter le DV2510 (6) de manière bien visible au-dessus de la porte. Monter l'OGP700 (7) et (8) à une hauteur d'environ 0,5 m.

Respecter une distance de 30 cm entre les OGP700.

Monter le ZZ1124 (5) de manière bien visible à proximité de la porte. Les appareils sont montés.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III).

L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.

Avant le raccordement électrique, mettre l'installation hors tension.

Information importante

L'indice de protection indiqué dans la fiche technique est atteint uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 mal vissés.

Visser les connecteurs M12 aux raccordements de l'appareil avec un couple de serrage de 1 à 1,5 Nm. Fermer les connexions de l'appareil non utilisées avec des capuchons protecteurs.

Fig. 3: Appareils connectés

1 Alimentation 24 V DC (fils bleus) 2 IO-Link (fils oranges) 3 Ethernet (fils verts) 4 Connexion coaxiale (fils noirs) 5 Connexion au réseau du client (ligne rouge)

7.1 Raccorder le ZZ0814

Le Master Gate ZZ0814 détecte le sens de chargement grâce au capteur 3D O3D354.

Raccorder les appareils comme indiqué dans le tableau.

Démarrage de la connexion (appareil - connexion)	Connexion par cable	Destination de la connexion (appareil - connexion)
ZZ1124 - ETH0 EVC908 AL3050 - P1
ZZ1124 - ETH 1 EVC928 Réseau client
ZZ1124 - alimentation E70450 et EVC003	DN4032 (24 V DC 5 A)
AL3050 - alimentation EVC003 DN4032 (24 V DC 5 A)
DTE830 - PWR EVC003 DN4032 (24 V DC 5 A)
DTE830 - ETH EVC908 et E80412 AL3050 - P2
DTE830 - AP 1 E80332 ANT860 (antenne 1)
DTE830 - AP 2 E80332 ANT860 (antenne 2)
DTE830 - AP 3 E80332 ANT860 (antenne 3)
DTE830 - AP 4 E80332 ANT860 (antenne 4)
AL1122 - PWR EVC003 DN4032 (24 V DC 5 A)
AL1122 - ETH0 EVC908 AL3050 - P3
AL1122 - P3 EVC108 DV2510
O3D - PWR E12166 DN4032 (24 V DC 5 A)
O3D - ETH EVC908 AL3050 - P4

7.2 Raccorder le ZZ0815

L'Extension Gate ZZ0815 est une extension du Master Gate ZZ0814.

Raccorder les appareils comme indiqué dans le tableau.

Démarrage de la connexion (appareil - connexion)	Connexion par cable	Destination de la connexion (appareil - connexion)
AL3050 - X31 EVC003 DN4032 (24 V DC	5 A)
AL3050 - P1	EVC908 ZZ0814 - port libre de l'AL3050
DTE830 - PWR EVC003 DN4032 (24 V DC	DC 5 A)
DTE830 - ETH EVC908 et E80412 AL3050 - P2
DTE830 - AP 1 E80332 ANT860 (antenne 1)
DTE830 - AP 2 E80332 ANT860 (antenne 2)
DTE830 - AP 3 E80332 ANT860 (antenne 3)
DTE830 - AP 4 E80332 ANT860 (antenne 4)
AL1122 - PWR EVC003 DN4032 (24 V DC 5 A)
AL1122 - ETHO EVC908 AL3050 - P3
AL1122 - P3 EVC108 DV2510
O3D - PWR E12166 DN4032 (24 V DC 5 A)
O3D - ETH EVC908 AL3050 - P4

7.3 Raccorder le ZZ0816

Le Master Gate ZZ0816 détecte le sens de chargement via les cellules photoélectriques OGP700.

Raccorder les appareils comme indiqué dans le tableau.

Démarriage de la connexion (appareil - connexion)	Connexion par cable	Destination de la connexion (appareil - connexion)
ZZ1124 - ETH0 EVC908 AL3050 - P1
ZZ1124 - ETH 1 EVC928 Réseau client
ZZ1124 - alimentation E70450 et EVC003	DN4032 (24 V DC 5 A)
AL3050 - alimentation EVC003 DN4032 (24 V DC 5 A)
DTE830 - PWR EVC003 DN4032 (24 V DC 5 A)
DTE830 - ETH EVC908 et E80412 AL3050 - P2
DTE830 - AP 1 E80332 ANT860 (antenne 1)
DTE830 - AP 2 E80332 ANT860 (antenne 2)
DTE830 - AP 3 E80332 ANT860 (antenne 3)
DTE830 - AP 4 E80332 ANT860 (antenne 4)
AL1122 - PWR EVC003 DN4032 (24 V DC 5 A)
AL1122 - ETH0 EVC908 AL3050 - P3
AL1122 - P3 EVC108 DV2510
AL1122 - P1 EVC108 OGP700
AL1122 - P2 EVC108 OGP700

7.4 Raccorder le ZZ0817

L'Extension Gate ZZ0817 est une extension du Master Gate ZZ0816.

Raccorder les appareils comme indiqué dans le tableau.

Démarriage de la connexion (appareil - connexion)	Connexion par cable	Destination de la connexion (appareil - connexion)
AL3050 - X31 EVC003 DN4032 (24 V DC	5 A)
AL3050 - P1 EVC908 ZZ0816 - port libre	de l'AL3050
DTE830 - PWR EVC003 DN4032 (24 V DC	C 5 A)
DTE830 - ETH EVC908 et E80412 AL3050	0 - P2
DTE830 - AP 1 E80332 ANT860 (antenne 1)
DTE830 - AP 2 E80332 ANT860 (antenne 2)
DTE830 - AP 3 E80332 ANT860 (antenne 3)
DTE830 - AP 4 E80332 ANT860 (antenne 4)
AL1122 - PWR EVC003 DN4032 (24 V DC	5 A)
AL1122 - ETH0 EVC908 AL3050 - P3
AL1122 - P3 EVC108 DV2510
AL1122 - P1 EVC108 OGP700
AL1122 - P2 EVC108 OGP700

7.5 Schéma de branchement ZZ1124

Fig. 4: ZZ1124 face arrière

1 Alimentation en tension 2 USB 0 3 USB 1 4 Ethernet 0 5 Ethernet 1

Tension d'alimentation

Raccordement des broches Broche Affectation
82 90 98 106 113 114 115 119 117 116 118	114 L+
	119 L+
	120 GND
	121 L+

Ethernet

Raccordement des broches Broche Affectation
1 25 4 3	1 TxD+
	2 RxD+
	3 TxD-
	4 RxD-

7.6 Schéma de branchement DTE830

Fig. 5: DTE830 face arrière

1 Antenne 4, R-TNC 50 Ω 2 Antenne 3, R-TNC 50 Ω 3 Antenne 2, R-TNC 50 Ω 4 Antenne 1, R-TNC 50 Ω 5 GPIO, prise M12, 12 pôles, codage A 6 Alimentation en tension, connecteur M12, 4 pôles, codage A 7 Ethernet avec PoE Plus (Power over Ethernet), prise M12, 8 pôles, codage X

Raccordement des broches Broche Affectation
1 OUT CMN
2 OUTPUT 1
3 INPUT 3
4 INPUT CMN
5 INPUT 1
6 GND
7 UB-
Raccordement des broches Broche Affectation
8 OUTPUT 4
9 OUTPUT 3
10 OUTPUT 2
11 INPUT 2
12 INPUT 4

Tension d'alimentation

Raccordement des broches Broche Affectation
2 13 4	1 +24 V DC
	2 GND
	3 GND
	4 +24 V DC

Ethernet

Raccordement des broches Broche Affectation
3 4 5 6 2 1 8 7	1 TX+ / PoE+1
	2 TX- / PoE+1
	3 TX+ / PoE+2
	4 TX- / PoE+2
	5 PoE+1
	6 PoE+1
	7 PoE+2
	8 PoE+2

7.7 Schéma de branchement AL1122

Fig. 6: AL1122 face avant

1 IN/OUTX21, X22 3 Port IO-Link Classe A X01 5 Port IO-Link Classe A X03 7 Port IO-Link Classe A X05 9 Port IO-Link Classe A X07

2 Alimentation en tension X31 4 Port IO-Link Classe A X02 6 Port IO-Link Classe A X04 8 Port IO-Link Classe A X06 10 Port IO-Link Classe A X08

IN/OUTX21, X22

Raccordement des broches	Broche	Affectation
1 2 5 4 3	1	TX+
	2	RX+
	3	TX-
	4	RX-
	5	Non utilisée

Alimentation en tension X31

Raccordement des broches	Broche	Affectation
1	+24 V DC
2	Non utilisée
3	GND
4	Non utilisée

Port IO-Link Classe A X01 à X08

Raccordement des broches	Broche	Affectation
1 2 5 4 3	1	Alimentation capteur (US) L+
	2	Entrée TOR
	3	Alimentation capteur (US) L-
	4	C/Q IO-Link
	5	Non utilisée

7.8 Schéma de branchement AL3050

Fig. 7: AL3050 face avant

1 Alimentation en tension X31 2 Ethernet X01 3 Ethernet X02 4 Ethernet X03 5 Ethernet X04 6 Ethernet X05 7 Ethernet X06

Alimentation en tension X31

Raccordement des broches Broche Affectation
2 13 4	1 +24 V DC (US)
	2 Non utilisée
	3 GND (US)
	4 Non utilisée

Ethernet X01 à X06

Raccordement des broches Broche Affectation
1 25 4 3	1 TX+
	2 RX+
	3 TX-
	4 RX-
	5 Non utilisée

7.9 Schéma de branchement O3D354

Fig. 8: O3D354 face arrête 1 Ethernet 2 Alimentation en tension et entrées/sorties de commutation

Ethernet

Affectation des broches Broche Affectation
1 TX+
2 RX+
3 TX-
4 RX-

Alimentation en tension et entrées/sorties de commutation

Affectation des broches Broche Affectation
1	U+
2 Entrée de déclenchement
3 GND
4 Sortie de commutation 1 (TOR ou analogique)
5 Sortie de commutation 3 Ready
6 Sortie de commutation 2 (TOR)
7 Entrée de commutation 1
8 Entrée de commutation 2

8 Mise en service

Avant la mise en service, les appareils sont montés ( Montage 9) et raccordés électriquement ( Raccordement électrique 11).

8.1 DTE830

Le DTE830 est réglé à l'aide du logiciel ReaderStart. Le logiciel et le manuel du logiciel sont disponibles dans la zone de téléchargement du DTE830: www.ifm.com/fr

Les fonctions suivantes sont décrites en détail dans le manuel du logiciel.

Se connecter au logiciel

Connecter le DTE830 au logiciel ReaderStart :

Raccorder le DTE830 au PC à l'aide du câble de raccordement EVC895. Lancer le logiciel ReaderStart. Établir une connexion entre ReaderStart et le DTE830.

Le PC et le DTE830 doivent se trouver dans la même plage d'adresses IP "192.168.0.xxx". L'adresse IP par défaut du DTE830 est "192.168.0.1".

Régler le logiciel

En cas d'utilisation d'Extension Gates (⇒ Fourniture 6) : Dans le logiciel ReaderStart, régler les adresses IP comme indiqué dans le tableau. Voir le manuel du logiciel ReaderStart, chapitre "Groupe de fonction [KO] communication".

Numéro du Gate Adresse IP Description
1 192.168.0.1 DTE830 Gate 1
2 192.168.0.11 DTE830 Gate 2
3 192.168.0.21 DTE830 Gate 3
4 192.168.0.31 DTE830 Gate 4
5 192.168.0.41 DTE830 Gate 5
6 192.168.0.51 DTE830 Gate 6
7 192.168.0.61 DTE830 Gate 7
8 192.168.0.71 DTE830 Gate 8
9 192.168.0.81 DTE830 Gate 9
10 192.168.0.91 DTE830 Gate 10

Dans les réglages experts 1 (E1) du logiciel ReaderStart, régler les valeurs suivantes : Voir le manuel du logiciel ReaderStart, chapitre "Groupe de fonction [E1] réglages experts 1".

Active les ports [1..4]. Régler l'atténuation du câble sur "5 dB". Régler le type d'antenne [antenne utilisée] sur "8,5 dBiC". Régler le curseur [Power] du port "1..4" sur "30 dBm". ▶ Cliquer sur le bouton [Set]. Les réglages ont sont sauvegardés.

Activer le mode de compatibilité

Le mode de compatibilité augmente la compatibilité avec les appareils connectés et est nécessaire pour le fonctionnement.

Activer le mode de compatibilité :

Lancer le logiciel ReaderStart. Connecter le DTE830 au logiciel ReaderStart.

Connecter le DTE830 comme indiqué dans le paragraphe Connecter au logiciel.

Sélectionner le menu [Linux module] dans la barre de menus. Sélectionner l'option de menu [Connection config]. Dans la nouvelle fenêtre, cocher la case [Backward compatibility]. Cliquer sur le bouton [Set configuration]. Le mode de compatibilité est actif.

8.2 O3D354

L'O3D354 peut être configuré avec le logiciel ifmVisionAssistant. Le logiciel, le manuel du logiciel et le mode d'emploi sont disponibles dans la zone de téléchargement de l'O3D354 : www.ifm.com/fr

Raccorder I'O3D354 avec le logiciel ifmVisionAssistant :

Raccorder I'O3D354 à l'alimentation électrique et au PC via Ethernet. Voir la notice d'utilisation, chapitre « Raccordement électrique »

Les fonctions suivantes sont décrites en détail dans le manuel du logiciel.

Démarrer le logiciel ifmVisionAssistant. ▶ Cliquer sur le bouton [Find Device].

La fonction [Find Device] recherche l'O3D354 dans le réseau et établit une connexion. Dans la zone [Device Configuration], régler l'adresse IP en fonction du portique (voir tableau).

▶ Cliquer sur le bouton [Save]:

Numéro du Gate Adresse IP Description
1 192.168.0.03 O3D354 Gate 1
2 192.168.0.13 O3D354 Gate 2
3 192.168.0.23 O3D354 Gate 3
4 192.168.0.33 O3D354 Gate 4
5 192.168.0.43 O3D354 Gate 5
6 192.168.0.53 O3D354 Gate 6
7 192.168.0.63 O3D354 Gate 7
8 192.168.0.73 O3D354 Gate 8
9 192.168.0.83 O3D354 Gate 9
10 192.168.0.93 O3D354 Gate 10

8.2.2 Créer l'application "détection de la direction et déclencheur

Dans la zone [Application], cliquer sur le bouton [Extended parameter setting mode]. Dans la zone [Image Settings], régler l'image de l'O3D354 en fonction du montage actuel. Dans la section [Models], créer un nouveau modèle [Level]. Pour la détection de la direction, créer 2 [zones de recherche] (ROI) devant la porte.

Fig. 9: Vue de dessus : 2 zones de recherche (ROI) devant la porte

Dans la zone [Models], mesurer et apprendre le plan de référence. La section des zones de recherche doit être un exemple d'objets pour l'apprentissage du plan de référence. Dans la zone [Models], régler les seuils de commutation sur la hauteur minimale de l'objet. Dans le domaine [Logic], faire créer automatiquement une configuration logique. Dans la section [Overall Test], vérifier le comportement des seuils de commutation. L'application est créée et testée.

8.3 AL1122

Le logiciel "Outil de configuration Ethernet (Hilscher)" permet de connecter l'AL1122 au PC. Le logiciel et le mode d'emploi sont disponibles dans la zone de téléchargement de l'AL1122 : www.ifm.com/fr

Les fonctions suivantes sont décrites en début du mode d'emploi.

Connecter l'AL1122 avec le logiciel "Ethernet Konfigurationstool (Hilscher)" :

Raccorder l'AL1122 à l'alimentation électrique et au PC via Ethernet. Démarrer le logiciel "Ethernet Konfigurationstool (Hilscher)". Lancer la [Device Search]. Sélectionner l'appareil [AL1122] avec l'adresse IP "192.168.1.250". Régler l'adresse IP en fonction du portique (voir tableau).

Les ports sont réglés automatiquement lors de la connexion.

L'AL1122 est connecté au logiciel.

Numéro du Gate Adresse IP Description
1 192.168.0.02 AL1122 Gate 1
2 192.168.0.12 AL1122 Gate 2
3 192.168.0.22 AL1122 Gate 3
4 192.168.0.32 AL1122 Gate 4
5 192.168.0.42 AL1122 Gate 5
6 192.168.0.52 AL1122 Gate 6
7 192.168.0.62 AL1122 Gate 7
8 192.168.0.72 AL1122 Gate 8
9 192.168.0.82 AL1122 Gate 9

Numero du Gate Adresse IP Description
10 192.168.0.92 AL1122 Gate 10

8.4 ZZ1124

Après la mise sous tension, le logiciel Gates préinstallé démarre sur le ZZ1124. Un assistant aide à la configuration initiale du système.

La configuration initiale comprend les étapes suivantes :

Choisir la langue : anglais ou allemand. La langue peut être modifiée ultérieurement. Modifier les paramètres du système.

Fig. 10: Paramètres système du logiciel Gates

Définit l'adresse IP, le masque de sous-réseau et la passerelle du port ETH1 du ZZ1124. Le port peut établir la connexion au réseau de l'entreprise.

Le bouton [Set] permet d'enregistrer les paramètres.

L'adresse IP du port ETH1 doit se trouver en dehors de la plage "192.168.0. x".

Par exemple, la plage "192.168.1.x" peut être utilisée.

Définit l'adresse IP du PC/serveur qui accède au ZZ1124 via ETH1. Ce paramètre augmente la sécurité de la connexion et facilite la détection des erreurs de réseau.

Le bouton [Test] teste les paramètres.

Pour l'adresse IP, utiliser la même plage que pour le réglage [IP Address AE1300], par exemple "192.168.1.x".

Défini l'adresse du serveur NTP. L'heure de l'appareil peut être synchronisée avec un serveur via NTP.

Le bouton [Test] affiche l'heure actuelle de l'appareil dans le champ de sortie situé en dessous.

Définit le chemin d'accès au fichier journal. Le fichier journal documente les erreurs et l'état.

Le bouton [Create Log File] génère le fichier journal.

Définit le réseau du fichier de feedback. Les données sont traitées dans le contrôleur et mises à disposition via le fichier de feedback. Un nouveau fichier de feedback est créé après chaque chargement et déchargement des marchandises.

Le bouton [Create Feedback File] crée le fichier de feedback.

Définit le réseau du fichier de résultat. Le système ERP renvoie ses informations au contrôleur via un fichier de résultat. Le contrôleur évalue le chargement et le déchargement des marchandises via le fichier de résultats. Un nouveau fichier de résultats est créé après chaque chargement et déchargement des marchandises.

Les boutons [Activate] et [Deactivate] activent ou désactivent la création du fichier de résultats.

Le bouton [Finish] permet de quitter les paramètres du système. La configuration des Gates est ensuite lancée. ( Configuration du portique 24)

Le bouton [Back] permet de revenir à la sélection de la langue.

8.4.1 Configuration du portique

La configuration du portique règle le Master Gate et jusqu'à 9 Extension Gates.

Fig. 11: Configuration du logiciel Gates

Règle l'ID du portique. Dans le meilleur des cas, l'ID est un numéro unique qui permet d'attribuer les marchandises à la porte. Exemple :

490103

49 pour l'Allemagne, 01 pour l'usine 1, 03 pour la porte numéro 3

Définit le type du boîtier de contrôle raccordé. Possibilités de réglage :

[DTE830] (pour l'Europe) - [DTE930] (pour les États-Unis, la Malaisie et Singapour)

Règle le temps de lecture actif après la détection d'une personne ou d'un chariot élévateur. Possibilités de réglage :

· [0,5s] ·[1s] ·[2s] ·[5s]

Pour régler la détection du sens de chargement. Possibilités de réglage :

• [O3D Sensor]: Détecte le sens de chargement avec l'O3D354.
• [Light Barrier]: Détecte le sens de chargement avec les 2x OGP700.

Pour régler la lampe de signalisation. Possibilités de réglage :

• [Activate]: Active la lampe de signalisation.
• [Déactivate]: Déactive la lampe de signalisation.
• [Temps] : Règle la durée active de la lampe de signalisation.

[Buzzer]

Règle le buzzer. Le buzzer peut produire des signaux sonores. Possibilités de réglage :

• [Activate]: Pour activer le buzzer.
• [Désactiver]: Pour désactiver le buzzer. ·[Temps]: Pour régler le temps actif du buzzer.

Pour définir le portique sélectionné. Possibilités de réglage :

• [Activate]: Pour activer le portique. Les tags seront détectés.
• [Désactiver] : Pour désactiver le portique. Les tags ne sont pas dépréciés.

Le bouton [Reset] réinitialise la configuration du portique aux paramètres par défaut.

Le bouton [Test Mode] permet de passer en mode test. ( Test Mode 25)

Le bouton [Go to Monitor] permet de passer en mode moniteur. ( Monitor Mode 26)

8.4.2 Test mode

Le [Test Mode] reconnaît les tags avec les têtes de lecture/écriture RFID connectées et affiche les données qu'ils contiennent. Aucune configuration n'est nécessaire pour le [Test Mode]. Aucun fichier de feedback n'est créé et aucun fichier de résultats n'est interrogé.

Fig. 12: Mode de test du logiciel Gates

Le bouton [Reset Reading] réinitialise le tableau. Ensuite, les tags peuvent à nouveau être détectés.

Le bouton [Back] permet de revenir à la configuration des portiques. (→ Configuration du portique 24)

8.4.3 Monitor mode

Le Monitor Mode indique l'état des portiques actifs. Chaque porte active est indiquée par une vignette. La vignette indique l'état actuel du portique.

En cliquant sur une vignette, le tableau des événements du portique s'affiche.

Fig. 13: Tableau des événements d'un portique

Le tableau des événements indique les dernières marchandises chargées et déchargées par le portique.

Laiste portique [1-10] passere rapidement d'un tableau d'événements à l'autre pour les Gates 1 à 10.

Le bouton [Write Logs] écrit le tableau des événements dans un fichier.

Le bouton [Back to Overview] permet de revenir à la configuration des Gates. (→ Configuration du portique 24)

8.4.4 Échange de données entre le ZZ1124 et le système supérieur

L'échange de données entre le ZZ1124 et un système supérieur (ERP, MES, PLS) se fait via des fichiers de feedback et de résultat.

La création d'un fichier de résultat peut être désactivée dans les paramètres du système. (→ ZZ1124 23)

Le fichier de feedback est récapitulé dans le système de fichiers du ZZ1124 via une interface quelconque; par exemple SSH, OPC-UA, etc.

Déroulement de l'échange de données sans fichier de résultats Fig. 14: Échange de données sans fichier de résultats

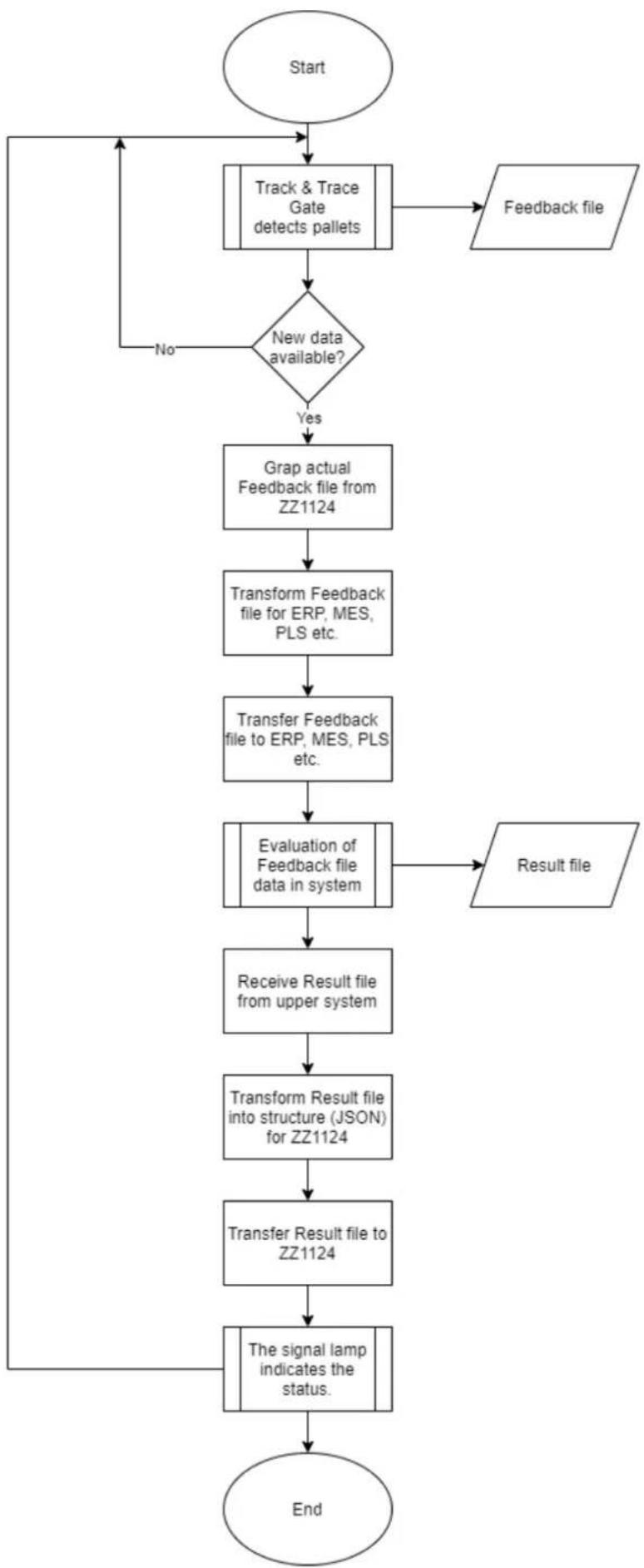

Déroulement de l'échange de données avec fichier de résultats

Fig. 15: Échange de données avec le fichier de résultats

8.4.5 Structure du fichier de feedback

Le fichier de feedback généré par le ZZ1124 est enregistré au format de fichier JSON. Le fichier de feedback contient toutes les informations importantes dont le système supérieur a besoin. Le fichier de feedback doit être récupéré et supprimé par le système supérieur dans le système de fichiers du ZZ1124.

Le fichier de feedback a la structure suivante :

ID Gate ID Direction EPC TID USE	R ISO8601 (Time)
1 490503 IN E280	011142000		87CB7700 2222	// 2021-03-15T13:	14:30+0100
2 490503 OUT E280	011142000		87AA7700 4265	// 2021-03-15T13:	14:30+0100
3 490402 IN E280	011142000		87AA7788 4265	// 2021-03-15T13:	14:30+0100

ID unique de l'enregistrement.

ID unique (valeur numérique) de la porte. L'ID du portique est défini dans la configuration du Gate. (→ Configuration du portique □ 24)

Direction

Direction du chargement (DirectionType, Enum) :

«θ»: Incoming

1: Outgoing

Electronic Product Code (Code produit électronique). Données sur le tag associé à une marchandise.

L'ID du transpondeur est un numéro d'identification du tag unique au monde.

La TID n'est actuellement pas prise en charge (état 11/2021).

La zone de mémoire USER est une zone de mémoire sur le tag pour les données spécifiques à l'application.

La zone de mémoire USER n'est actuellement pas prise en charge (état 11/2021).

ISO8601 (Time)

Horodatage selon ISO 8601.

Les exemples suivants montrent des ensembles de données provenant de fichiers de feedback.

8.4.6 Structure du fichier de résultat

Le système supérieur compare le fichier de feedback avec le bon de livraison enregistré. Ensuite, le système supérieur renvoie ses réactions au contrôleur via un fichier de résultat au format JSON. Le contrôleur évalue le chargement et le déchargement des marchandises via le fichier de résultats.

Le fichier de résultat a la structure suivante :

ID Gate ID direction EPC TID	USER				ISO8601 (time)	Result
1 490503 IN E2801114200		087CB77002222	// 2021-03-15T1		3:14:30+0100	OK
2 490503 OUT E2801114200		087AA77004265	// 2021-03-15T1		3:14:30+0100	Nok
3 490402 IN E2801114200		087AA77884265	// 2021-03-15T1		3:14:30+0100	ok

ID unique de l'enregistrement.

ID unique (valeur numérique) de la porte. L'ID du Gate est défini dans la configuration du Gate. ( Configuration du portique 24)

Direction

Direction du chargement (Enum) :

«θ» : Entrant 1 : Sortant

Electronic Product Code (Code produit électronique). Données sur le tag associé à une marchandise.

L'ID du transpondeur est un numéro d'identification du tag unique au monde.

La TID n'est actuellement pas prise en charge (état 11/2021).

La zone de mémoire USER est une zone de mémoire sur le tag pour les données spécifiques à l'application.

La zone de mémoire USER n'est actuellement pas prise en charge (état 11/2021).

ISO8601 (time)

Horodatage selon ISO 8601.

Affiche le résultat de l'évaluation avec le système supérieur.

Résultat (UHFGateResults, Enum) :

<OK> : Le poste est conforme au plan. « NOK » : Le poste ne correspond pas au plan. « ERROR » : Le poste est erroné ou ne figure pas dans le système. « COMPLETE » : Le bon de livraison a été entièrement chargé sans erreur.

Les exemples suivants montrent des enregistrements de fichiers de résultats.

[ \{ "eventID":1, "gateID":490503, "direction": "IN", "EPC": "E280114200087CB77002222", "TID": "E21F20210000000000000B", "user": "", "timestamp": "2021-03-15T13:14:30+0100", "result": "OK" \}, ]
{"eventID":2, "gateID":490503, "direction": "IN", "EPC": "E280114200087CB77002223", "TID": "E21F20210000000000C79F", "user": "", "timestamp": "2021-03-15T13:14:30+0100", "result": "OK" \},
{"eventID":3, "gateID":490503, "direction": "IN", "EPC": "E280114200087CB77002224", "TID": "E21F20210000000000C714", "user": "", "timestamp": "2021-03-15T13:14:30+0100", "result": "OK" \},
{"eventID":4, "gateID":490503, "direction": "IN", "EPC": "E280114200087CB77002225", "TID": "E21F20210000000000C723", "user": "", "timestamp": "2021-03-15T13:14:30+0100", "result": "COMPLETE" \}]

[ \{ "eventID": 5, "gateID": 490502, "direction": "OUT", "EPC": "E2801114200087CB77001234 E21F202100000000002AD5F", "TID": "", "user": "", "timestamp": "2021-03-15T13:14:30+0 100", "result": "COMPLETE" \} ]

8.4.7 Récupérer le fichier de feedback via SSH

Le fichier de feedback peut être récupéré dans le système de fichiers du ZZ1124 via SSH. (→ Échange de données entre le ZZ1124 et le système supérieur ☐ 27)

L'exemple suivant montre comment récupérer le fichier de feedback via SSH. Les paramètres suivants sont utilisés pour l'exemple :

PORT: « 22 »

USER: « root »

PASSWD: « pdm3 »

CODESYS_ROOT_PATH: « /home/cds-apps/JSONFiles/ »

DATA_FILE: « config/data.json »

Fig. 16: Diagramme de séquence de la connexion SSH

Sequence

1. Le client tente d'établir une connexion avec le ZZ1124 avec un timeout de 2000 ms.
2. Le client lit et vérifie tous les nouveaux fichiers JSON dans le dossier « /home/cds-apps/JSONFiles/ ». Ensuite, les fichiers JSON sont copiés dans un dossier temporaire.
3. Le client compare et marque les tags enregistrées par l'hôte avec les tags attendues du bon de livraison.
4. Le client ajoute un suffixe «.result » dans le nom de fichier des fichiers JSON traités.
5. Le client supprime tous les fichiers JSON du dossier temporaire.

8.5 DV2510

La lampe de signalisation à 5 segments DV2510 possède les éléments d'affichage suivants.

1 2 3 4 5 6

Fig. 17: Éléments d'indication

1 segment LED 1 avec 4 LED RVB 2 segment LED 2 avec 4 LED RVB 3 segment LED 3 avec 4 LED RVB 4 segment LED 4 avec 4 LED RVB 5 segment LED 5 avec 4 LED RVB 6 buzzer

Etat

La lampe de signalisation signale les états suivants du kit :

Etat Groupe Description Solution				Couleur de la lumière	Comporte-ment de la lumière	L'état se ter-miné lorsque...	Segment LED
OK Manutention des marchandises	Marchandise ok, correspond à l'ERP	- vert en perma-			nence	...de nouveaux tags ont été lus.	Segment 2
Non OK Manutention des marchandises	Marchandise non conforme, ne correspond pas à l'ERP	Retirer la marchandise	rouge clignote	...l'erreur est	corrignée.	segment 2
Aucun tag Manutention des marchandises	Aucun tag trouvé, tag défectueux	- bleu clignote	15 s se sont			écoulées.	Segment 3
Défectueux Défaut du système	Matériel dé-fectueux	Vérifier le fi-chier journal, vérifier le rac-cordement électrique (→Raccorde-ment élec-trique [11])	rouge en perma-nence	...erreur est corrignée.	...erreur est corrignée.	segment 1
Défectueux Défaut du système	Erreur NTP Vérifier un serveur NTP	rouge en perma-nence	nence	...erreur est corrignée.	segment 1
Défectueux Défaut du système	Erreur réseau Vérifier le ré-seau	rouge en perma-nence	nence	...erreur est corrignée.	segment 1
Complet Manutention des marchandises	Chargement des marchandises terminé	- vert en perma-		nence	...2 min se sont écoulées ou que de nouvelles marchandises sont char-gées.	segment 4
Traitement en cours	Manutention des marchandises	Charger les marchandises demandées	jaune indique ledernier état de "OK / pas OK	...le charge-ment des marchandises est terminé.	...le charge-ment des marchandises est terminé.	segment 4
Porte active et en attente	En général -- vert en perma-			nence	...la lecture des tags com-mence.	Segment 1
Portique actif et en train de charger	En général -- jaune en perma-			nence	...le charge-ment des marchandises est terminé.	Segment 1
Portique acti-vé et endormi	En général Portique mis en pause manuellement	- rouge en perma-		nence	- Segment 1

9 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil, prendre contact avec ifm. Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant. Le nettoyage de l'appareil se fait au moyen d'un chiffon sec. Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d'essai et réglementations : documentation. ifm. com
• Déclaration de conformité UE et homologations : documentation.ifm.com
• Notes relatives aux homologations : notice d'emballage de l'appareil
