M9H215 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur pour vérins hydrauliques
Marque	IFM
Modèle	M9H215
Catégorie	Détecteur de métaux ferromagnétiques
Fonction principale	Détection sans contact de métaux ferromagnétiques (métaux FE)
Principle de détection	Magnétique (capteur inductif)
Montage	Filetage M, avec butée (série M9H)
Couple de serrage	Selon fiche technique (à respecter)
Raccordement électrique	Par électricien qualifié
Tension d'alimentation	10-30 V DC (estimation)
Sortie	Signal de commutation
Matériau du boîtier	Laiton chromé (estimation)
Indice de protection	IP67 (estimation courante pour détecteurs IFM)
Température de fonctionnement	-25 à 70 °C (estimation)
Maintenance	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Élimination	Recyclage écologique selon réglementations nationales
Sécurité	Ne pas visser trop profondément pour éviter dommages mécaniques
Usage prévu	Détection de métaux ferromagnétiques dans vérins hydrauliques
Installation	Ajustable par profondeur de vissage

FOIRE AUX QUESTIONS - M9H215 IFM

Comment installer le détecteur M9H215 sur un vérin hydraulique ?

Pour installer le détecteur M9H215, vissez l'appareil dans le filetage M jusqu'à la butée, puis dévissez d'un demi-tour (~0,5 mm) pour éviter tout dommage mécanique. Serrez l'écrou de fixation au couple indiqué dans la fiche technique.

Quelle est la fonction principale du détecteur IFM M9H215 ?

Le détecteur M9H215 détecte sans contact les métaux ferromagnétiques (métaux FE) et fournit un signal de commutation. Il est conçu pour les vérins hydrauliques.

Le détecteur M9H215 nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. Aucune action de maintenance périodique n'est requise.

Que faire en cas de dysfonctionnement du détecteur M9H215 ?

En cas de dysfonctionnement, l'appareil ne doit être réparé que par le fabricant. Ne tentez pas de réparer vous-même le détecteur.

Comment raccorder électriquement le détecteur M9H215 ?

Le raccordement électrique doit être effectué par un électricien qualifié. Mettez l'installation hors tension avant de connecter l'appareil selon les indications de la fiche technique ou de l'étiquette.

Quelle tension d'alimentation faut-il pour le détecteur M9H215 ?

La tension d'alimentation typique pour les détecteurs IFM est de 10-30 V DC. Vérifiez la fiche technique pour la valeur exacte.

Le détecteur M9H215 détecte-t-il tous les métaux ?

Non, le détecteur est conçu pour détecter uniquement les métaux ferromagnétiques (métaux FE). Il ne détecte pas les métaux non ferreux comme l'aluminium ou le cuivre.

Y a-t-il des précautions de sécurité à respecter lors de l'installation ?

Oui, il est important de ne pas visser l'appareil trop profondément lors de la mise en service pour éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Comment éliminer le détecteur M9H215 en fin de vie ?

Assurez-vous d'une élimination écologique de l'appareil après son usage, conformément aux réglementations nationales en vigueur. Respectez les consignes de recyclage.

Quel est le principe de détection du M9H215 ?

Le détecteur utilise un principe magnétique (capteur inductif) pour détecter la présence de métaux ferromagnétiques sans contact physique.

MODE D'EMPLOI M9H215 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

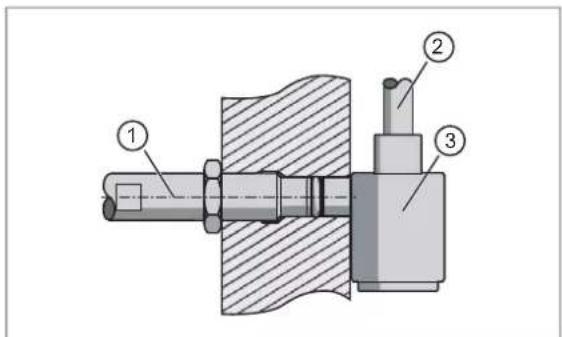

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

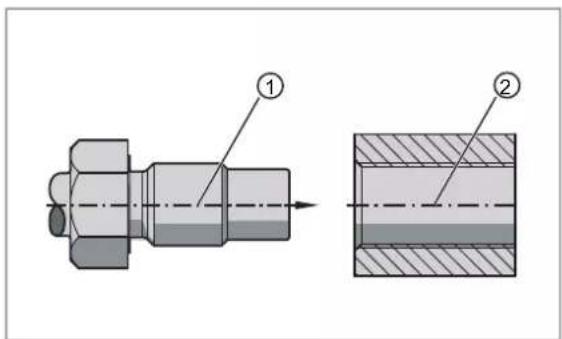

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

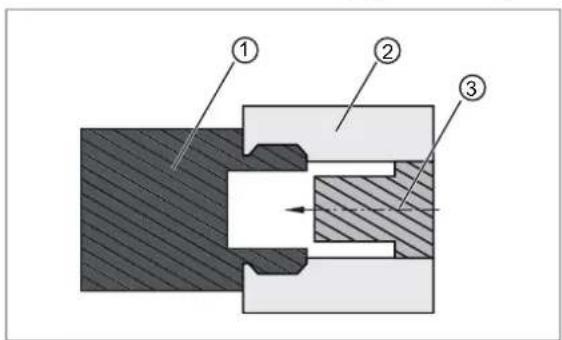

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
