AC2729 - Carte électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte électronique
Marque	IFM
Modèle	AC2729
Catégorie	Circuit imprimé AS-i
Fonction principale	Détection de deux états de commutation non sécurité (contacts mécaniques)
Nombre d'entrées	2
Type d'entrées	Contacts mécaniques (normalement ouvert ou normalement fermé)
Alimentation	Via bus AS-i
Tension d'alimentation	30 V DC (bus AS-i)
Indice de protection du boîtier requis	IP54 minimum
Affichage LED	LED 1 jaune (entrées I1, I2 commutées), LED 2 verte (PWR) et rouge (FAULT), sortie LED externe X1-X2
Adressage	Adresse programmable de 1A/1B à 31A/31B via unité d'adressage AC1144
Bits de données	D0 = I-1/O-1, D1 = I-2, D2/D3 non utilisés
Raccordement	Fils noirs I1-1, I1-2, I2-1, I2-2 ; isoler les fils dénudés non utilisés
Montage	Dans un lieu protégé (armoire électrique ou boîtier IP54)
Entretien et nettoyage	Vérifier périodiquement les connexions et le bon fonctionnement
Sécurité	Isoler les fils dénudés non utilisés ; effectuer un test de mise en service après installation
Notice disponible	Oui, gratuitement au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - AC2729 IFM

Comment raccorder la carte électronique IFM AC2729 ?

Raccordez les deux pins extérieurs mécaniques I1-2 et I2-2 à un côté des contacts mécaniques. L'autre côté des contacts se raccorde aux fils noirs I1-1 et I2-1. Isolez les fils dénudés non utilisés.

Quelles sont les significations des LED sur la carte ?

La LED 1 jaune indique que les entrées I1 et I2 sont commutées. La LED 2 verte indique que l'alimentation est OK (PWR). La LED 2 rouge indique une erreur de communication AS-i (FAULT). La sortie LED externe X1-X2 correspond à la sortie O-1.

Comment adresser la carte AC2729 ?

Utilisez l'unité d'adressage AC1144 connectée via le câble E70032. Affectez une adresse disponible entre 1A/1B et 31A/31B. L'adresse par défaut est 0.

Quelle est la fonction principale de cette carte électronique ?

Elle détecte jusqu'à deux états de commutation non sécurité provenant de contacts mécaniques (normalement ouvert ou normalement fermé).

Où installer la carte IFM AC2729 ?

Montez-la dans un lieu protégé comme une armoire électrique ou un boîtier avec un indice de protection d'au moins IP 54.

Que faire si la LED 2 est rouge ?

Cela indique une erreur de communication AS-i. Vérifiez que l'esclave a une adresse valide (pas 0) et que la communication est correcte.

Peut-on prolonger les fils de raccordement de la carte ?

Non, les fils de raccordement du circuit imprimé AS-i ne doivent pas être prolongés.

Comment tester le bon fonctionnement après installation ?

Effectuez un test de mise en service pour vérifier le bon fonctionnement de l'appareil.

Quelle tension d'alimentation est nécessaire ?

L'alimentation se fait via le bus AS-i, généralement en 30 V DC.

Où télécharger la notice complète de l'AC2729 ?

Vous pouvez télécharger la notice gratuitement au format PDF sur le site notice-facile.com.

MODE D'EMPLOI AC2729 IFM

Circuit imprimé AS-i

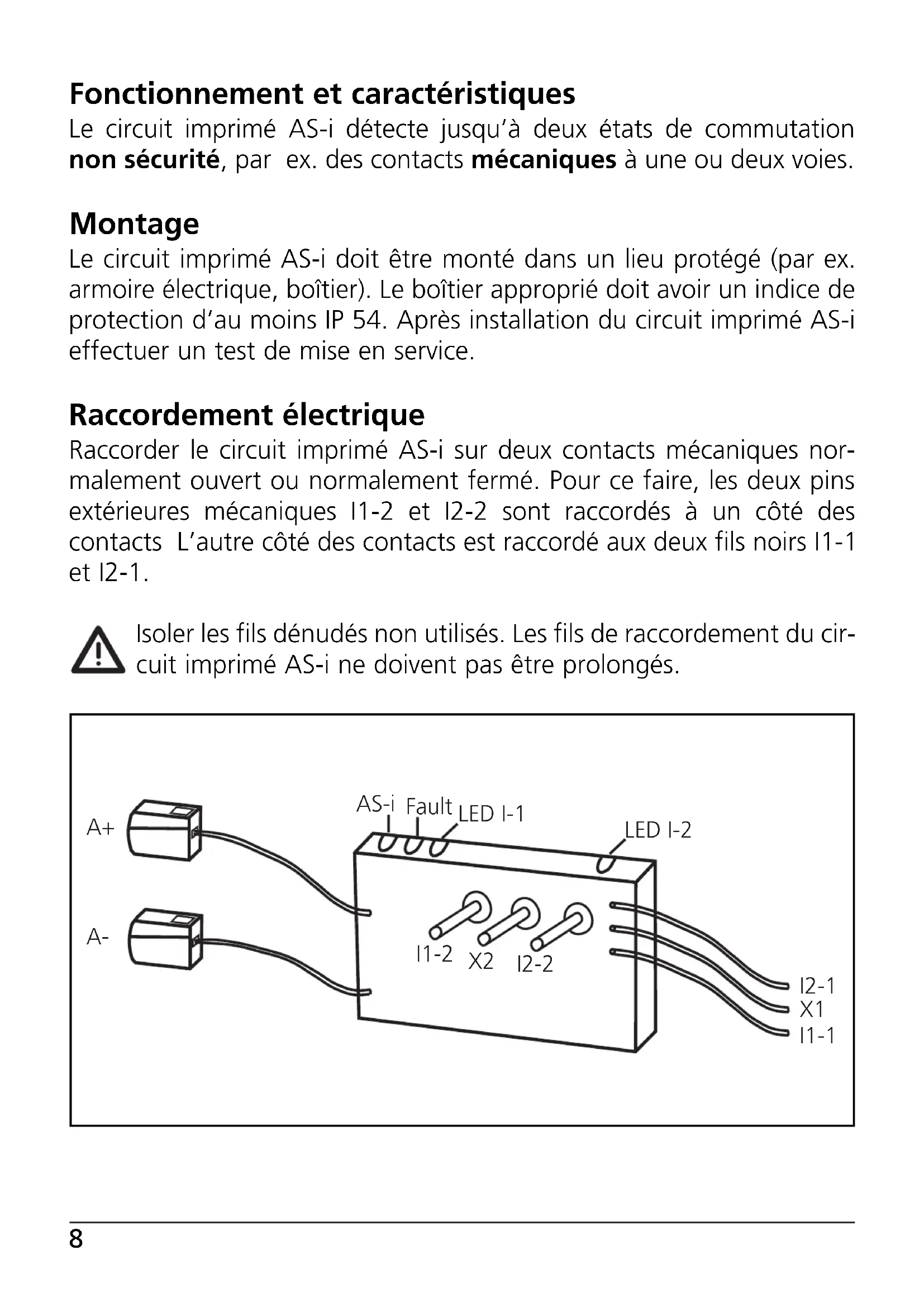

Fonctionnement et caractéristiques

Le circuit imprimé AS-i détecte jusqu'à deux états de commutation non sécurité, par ex. des contacts mécaniques à une ou deux voies.

Montage

Le circuit imprimé AS-i doit être monté dans un lieu protégé (par ex. armoire électrique, boîtier). Le boîtier approprié doit avoir un indice de protection d'au moins IP 54. Après installation du circuit imprimé AS-i effectuer un test de mise en service.

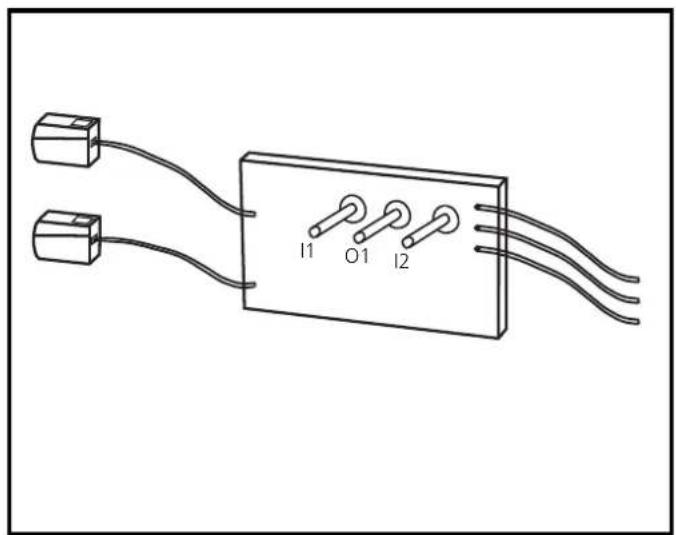

Raccordement électrique

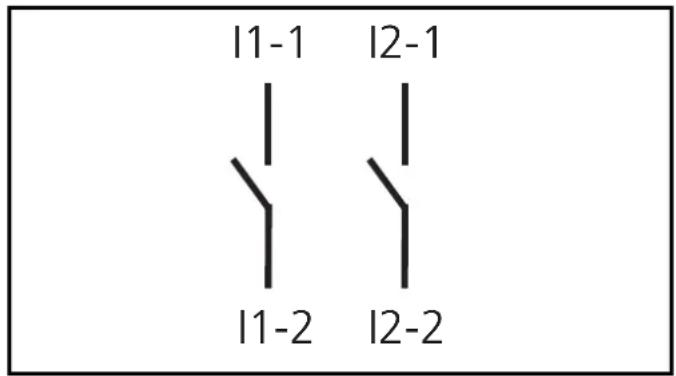

Raccorder le circuit imprimé AS-i sur deux contacts mécaniques normalement ouvert ou normalement fermé. Pour ce faire, les deux pins extérieures mécaniques I1-2 et I2-2 sont raccordés à un côté des contacts L'autre côté des contacts est raccordé aux deux fils noirs I1-1 et I2-1.

Isoler les fils dénudés non utilisés. Les fils de raccordement du circuit imprimé AS-i ne doivent pas être prolongés.

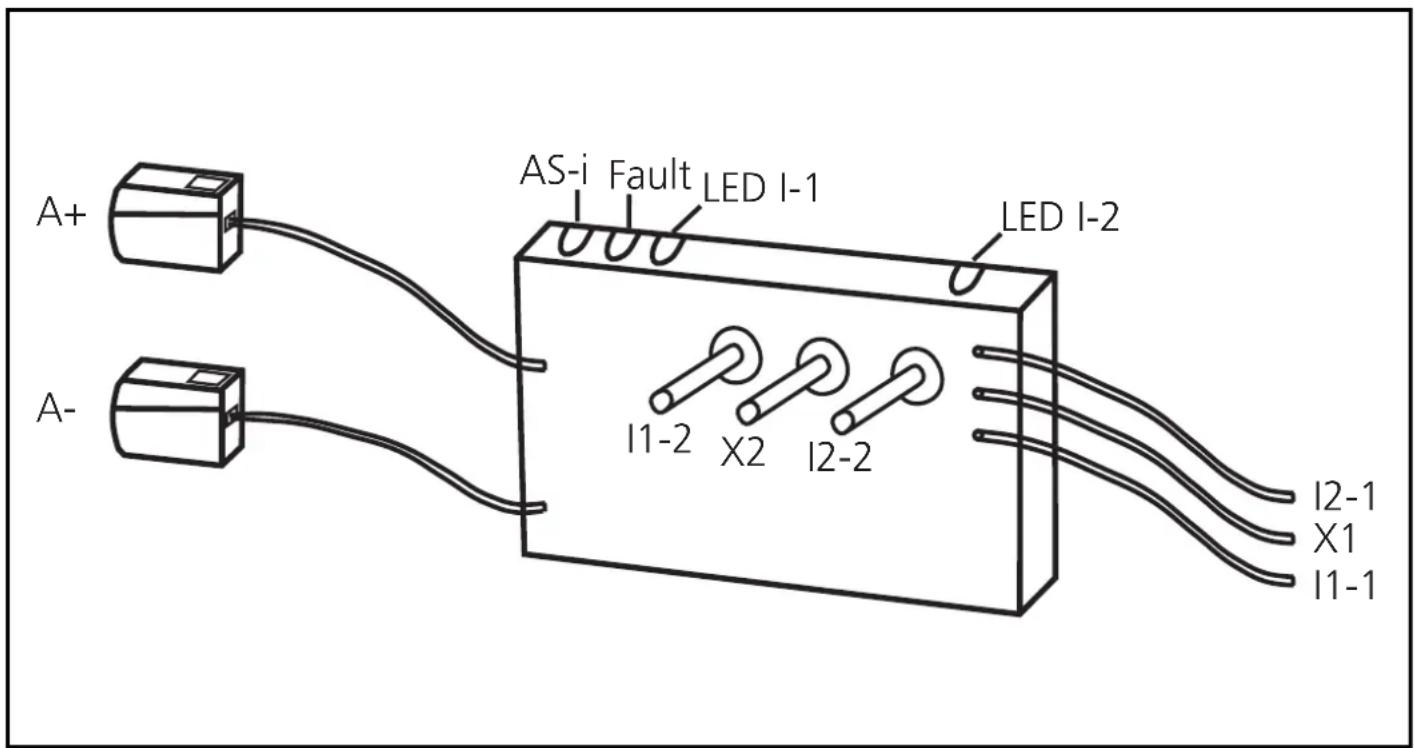

Schéma de branchement

$$ A +: A S - i + $$

$$ A -: A S - i - $$

$$ \vert 1 - 1 / \vert 1 - 2 $$

I2-1/I2-2 : entrée de commutation contact mécanique I1 / I2

LED 1 : indication de commutation entrées I1, I2

LED 2 : AS-i, FAULT

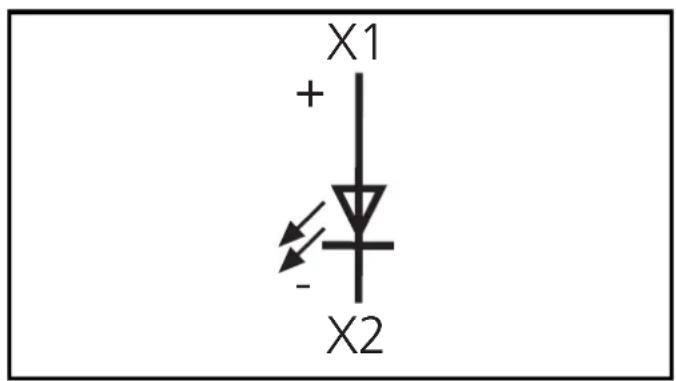

X1-X2 : sortie LED externe

Bits de données

Bit de donnée	D0	D1	D2	D3
In/Out	I-1/O-1	I-2	-	-

Adressage

Le circuit imprimé monté et câblé peut être adressé par l'unité d'adressage AC1144 via le câble (E70032).

Affecter une adresse disponible entre 1A/1B et 31A/31B. L'adresse définie lors de la livraison est 0.

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0*. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

* réglage par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 1 jaunes : entrées commutées (I1, I2)
- LED 2 verte : alimentation en tension ok (PWR)
- LED 2 rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange de données « normale », par ex. adresse d'esclave 0 (FAULT)

- Sortie LED externe (X1-X2) : sortie O-1

(La LED sortie peut être pilotée par le système de commande comme sortie statique ou dynamique)

Données techniques

Vous pouvez télécharger la fiche technique sur notre site web à l'adresse www.ifm.com.

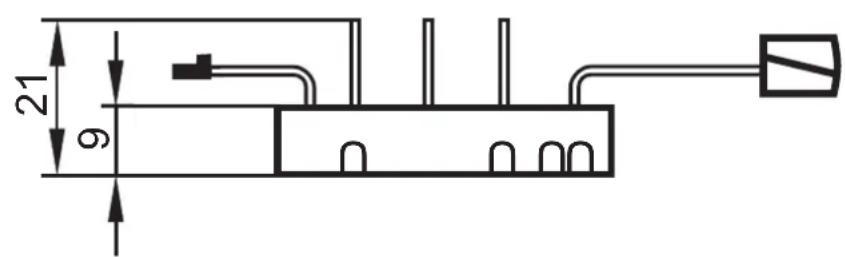

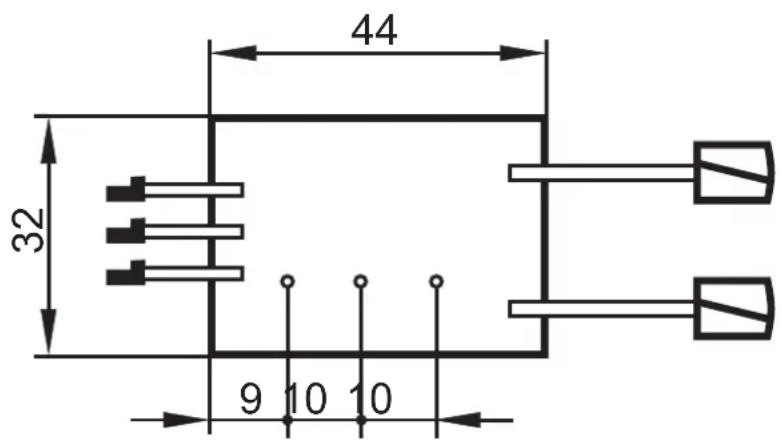

Schéma d'encombrement
