Produkttyp	Elektronikkarte
Marke	IFM
Modell	AC2729
Kategorie	AS-i Leiterplatte
Hauptfunktion	Erfassung von zwei nicht sicherheitsgerichteten Schaltzuständen (mechanische Kontakte)
Anzahl Eingänge	2
Eingangstyp	Mechanische Kontakte (Schließer oder Öffner)
Spannungsversorgung	Über AS-i Bus
Versorgungsspannung	30 V DC (AS-i Bus)
Erforderliche Gehäuseschutzart	IP54 mindestens
LED-Anzeige	Gelbe LED 1 (Eingänge I1, I2 geschaltet), grüne LED 2 (PWR) und rote LED 2 (FAULT), externe LED-Ausgabe X1-X2
Adressierung	Programmierbare Adresse von 1A/1B bis 31A/31B über Adressierungseinheit AC1144
Datenbits	D0 = I-1/O-1, D1 = I-2, D2/D3 nicht verwendet
Anschluss	Schwarze Drähte I1-1, I1-2, I2-1, I2-2; nicht verwendete abisolierte Drähte isolieren
Montage	An einem geschützten Ort (Schaltschrank oder Gehäuse IP54)
Wartung und Reinigung	Verbindungen und ordnungsgemäße Funktion regelmäßig überprüfen
Sicherheit	Nicht verwendete abisolierte Drähte isolieren; nach der Installation einen Inbetriebnahmetest durchführen
Anleitung verfügbar	Ja, kostenlos im PDF-Format auf notice-facile.com

Häufig gestellte Fragen - AC2729 IFM

Wie schließe ich die Elektronikkarte IFM AC2729 an?

Schließen Sie die beiden äußeren mechanischen Anschlussstifte I1-2 und I2-2 an eine Seite der mechanischen Kontakte an. Die andere Seite der Kontakte wird an die schwarzen Drähte I1-1 und I2-1 angeschlossen. Isolieren Sie nicht verwendete abisolierte Drähte.

Welche Bedeutung haben die LEDs auf der Karte?

Die gelbe LED 1 zeigt an, dass die Eingänge I1 und I2 geschaltet sind. Die grüne LED 2 zeigt an, dass die Spannungsversorgung in Ordnung ist (PWR). Die rote LED 2 zeigt einen AS-i-Kommunikationsfehler (FAULT) an. Der externe LED-Ausgang X1-X2 entspricht dem Ausgang O-1.

Wie adressiere ich die Karte AC2729?

Verwenden Sie die Adressierungseinheit AC1144, die über das Kabel E70032 angeschlossen wird. Weisen Sie eine verfügbare Adresse zwischen 1A/1B und 31A/31B zu. Die Standardadresse ist 0.

Was ist die Hauptfunktion dieser Elektronikkarte?

Sie erfasst bis zu zwei nicht sicherheitsgerichtete Schaltzustände von mechanischen Kontakten (Schließer oder Öffner).

Wo installiere ich die IFM AC2729 Karte?

Montieren Sie sie an einem geschützten Ort wie einem Schaltschrank oder einem Gehäuse mit einer Schutzart von mindestens IP 54.

Was tun, wenn LED 2 rot leuchtet?

Dies zeigt einen AS-i-Kommunikationsfehler an. Überprüfen Sie, ob der Slave eine gültige Adresse hat (nicht 0) und die Kommunikation korrekt ist.

Kann man die Anschlussdrähte der Karte verlängern?

Nein, die Anschlussdrähte der AS-i-Leiterplatte dürfen nicht verlängert werden.

Wie teste ich die ordnungsgemäße Funktion nach der Installation?

Führen Sie einen Inbetriebnahmetest durch, um die ordnungsgemäße Funktion des Geräts zu überprüfen.

Welche Versorgungsspannung wird benötigt?

Die Spannungsversorgung erfolgt über den AS-i Bus, üblicherweise mit 30 V DC.

Wo kann ich die vollständige Anleitung der AC2729 herunterladen?

Sie können die Anleitung kostenlos im PDF-Format auf der Website notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG AC2729 IFM

Betriebsanleitung Operating instructions Notice d'utilisation

Δ5interface

AC2729

AS-i Platine

AS-i PCB

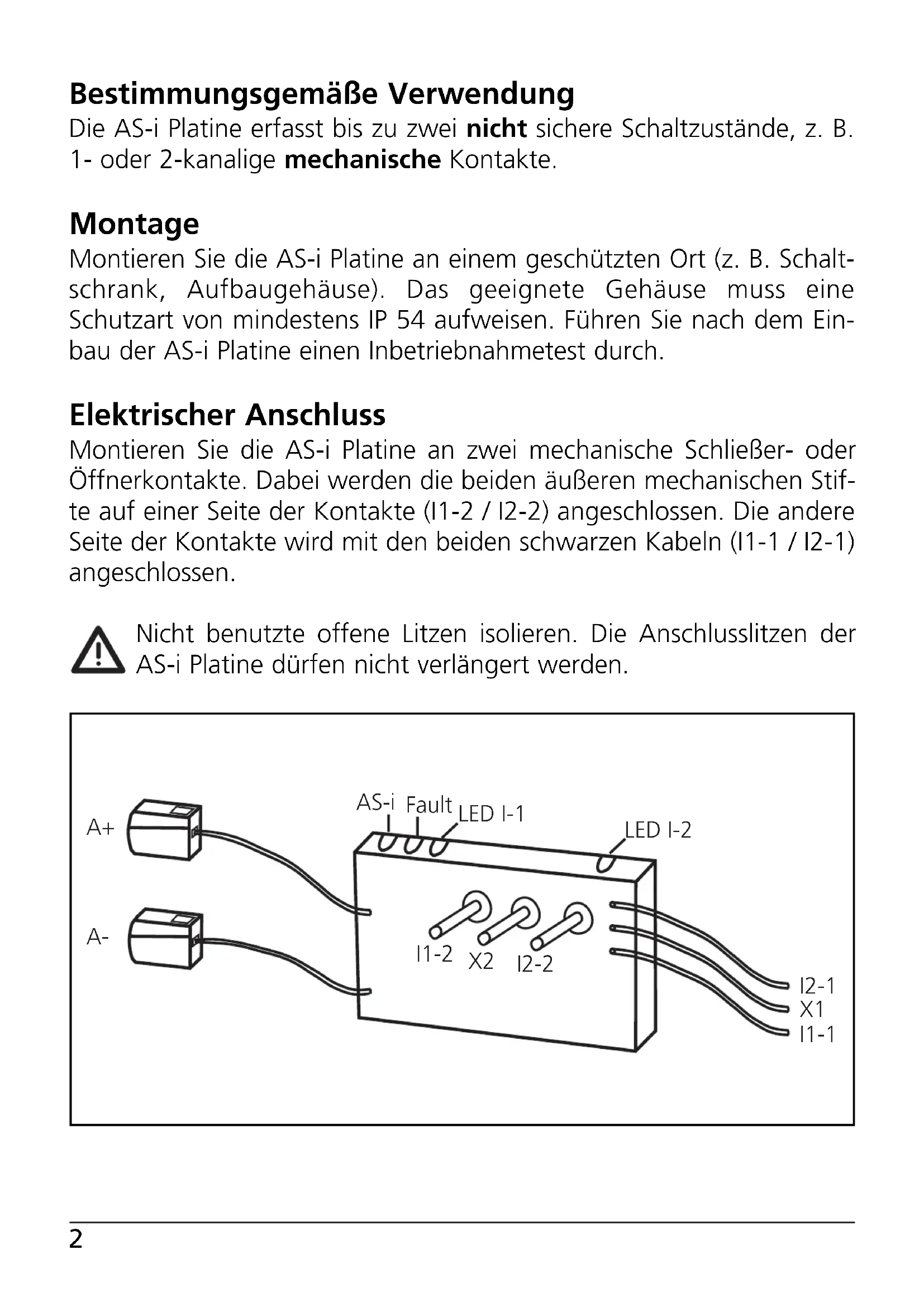

Bestimmungsgemäße Verwendung

Die AS-i Platine erfasst bis zu zwei nicht sichere Schaltzustände, z. B. 1- oder 2-kanalige mechanische Kontakte.

Montage

Montieren Sie die AS-i Platine an einem geschützten Ort (z. B. Schaltschrank, Aufbaugehäuse). Das geeignete Gehäuse muss eine Schutzart von mindestens IP 54 aufweisen. Führen Sie nach dem Einbau der AS-i Platine einen Inbetriebnahmetest durch.

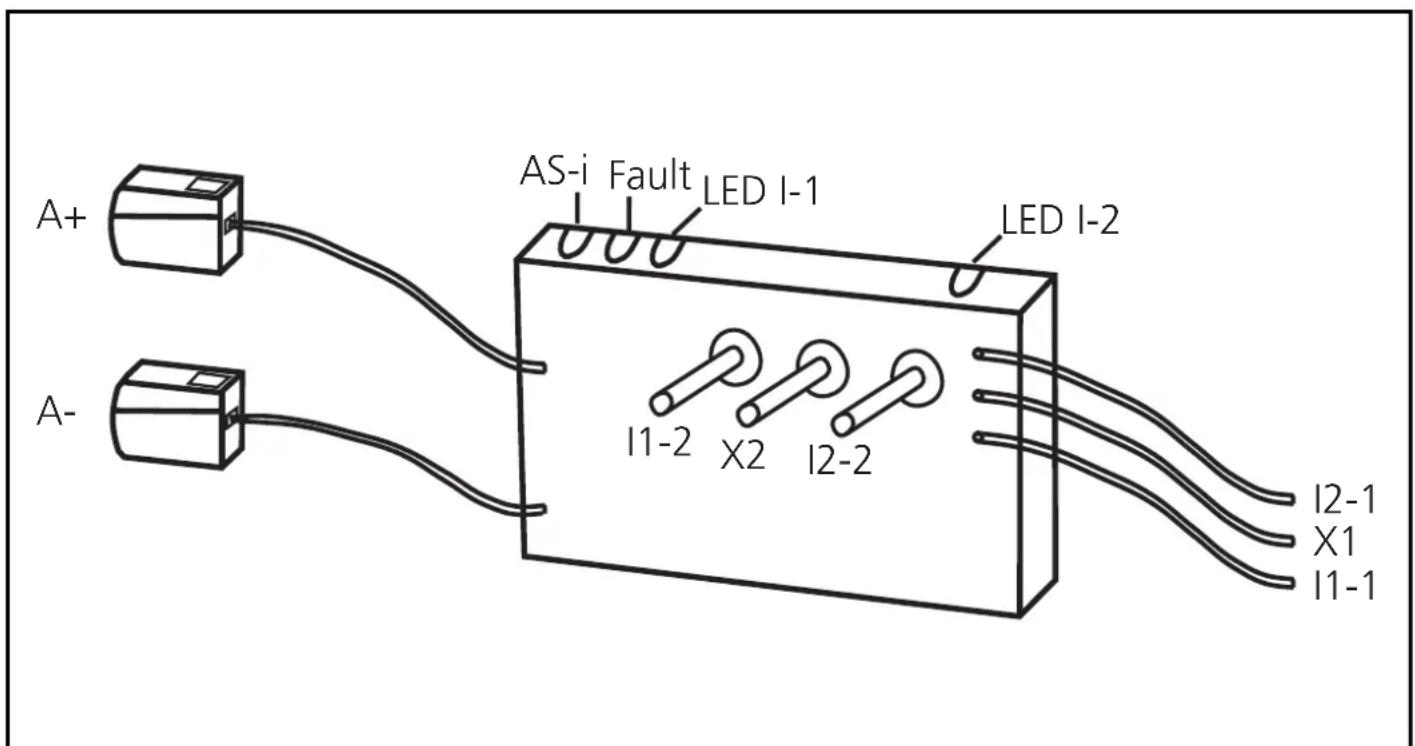

Elektrischer Anschluss

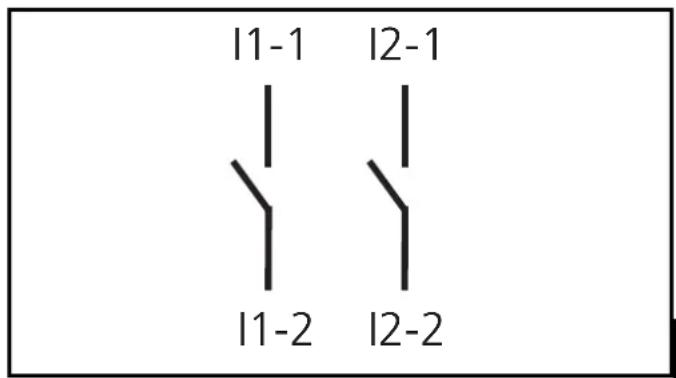

Montieren Sie die AS-i Platine an zwei mechanische Schließer- oder Öffnerkontakte. Dabei werden die beiden äußeren mechanischen Stifte auf einer Seite der Kontakte (I1-2 / I2-2) angeschlossen. Die andere Seite der Kontakte wird mit den beiden schwarzen Kabeln (I1-1 / I2-1) angeschlossen.

Nicht benutzte offene Litzen isolieren. Die Anschlusslitzen der AS-i Platine dürfen nicht verlängert werden.

Anschlussbelegung

A+: AS-i +

A-: AS-i -

11-1/11-2

I2-1/I2-2: Schalteingang mechanischer Kontakt I1 / I2

LEDs 1: Schaltzustandsanzeige Eingänge I1, I2

LEDs 2: AS-i, FAULT

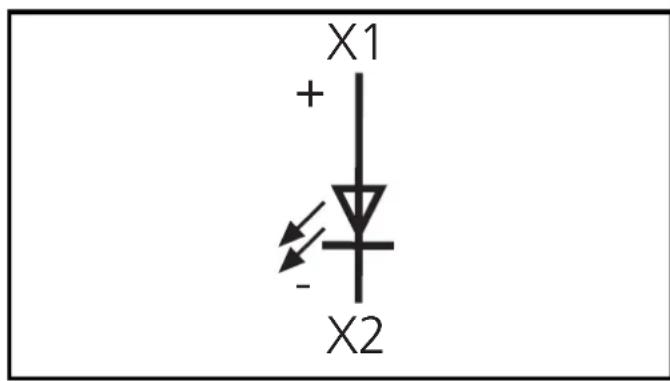

X1-X2: externer LED-Ausgang

Datenbits

Datenbit	D0	D1	D2	D3
In/Out	I-1/O-1	I-2	-	-

Adressieren

Die Platine kann über das Adressiergerät AC1144 mit Hilfe des Kabels (E70032) im montierten und verdrahtetem Zustand adressiert werden. Vergeben Sie eine freie Adresse zwischen 1A/1B und 31A/31B, Auslieferungsadresse ist 0.

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 und das Parameterbit P3 dürfen nicht genutzt werden.

* Defaulteinstellung

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LEDs 1 gelb: Eingänge geschaltet (I1, I2)
• LED 2 grün: Spannungsversorgung o.k. (PWR)
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0 (FAULT)

• externer LED Ausgang (X1-X2): Ausgang O-1

(Die Ausgangs-LED kann durch das Host-System als statischer oder dynamischer Ausgang gesetzt werden)

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm.com herunterladen.

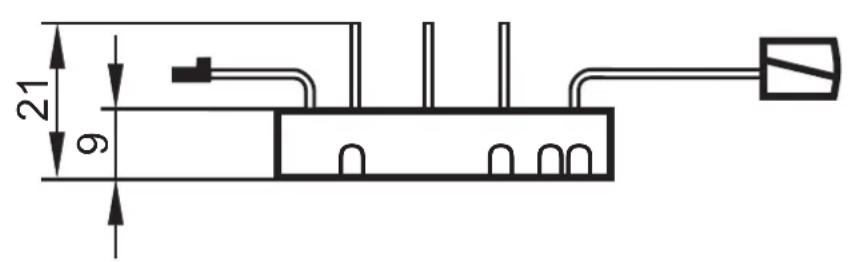

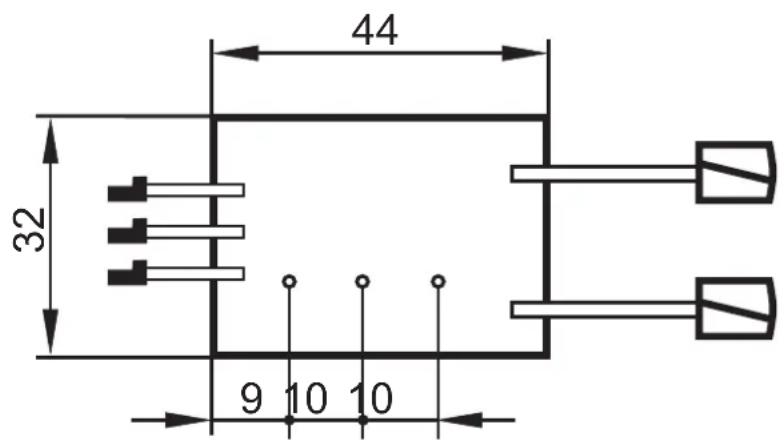

Maßzeichnung
