MODE D'EMPLOI AC2490 IFM

Notice d'utilisation

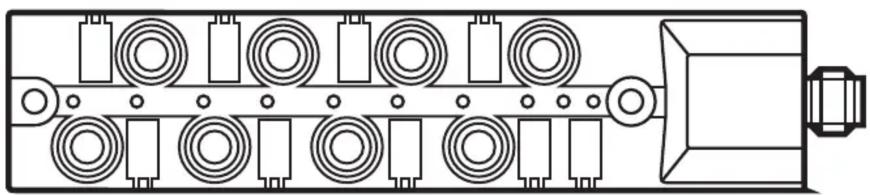

Module Compact AS-i M8

AC2490

FR

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• La sécurité du système dans lequel l'appareil est intégré est sous la responsabilité du fabricant du système.
• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Symboles utilisés

▶ Action à faire

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

3 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante
  • 4 entrées / 4 sorties / profil AS-i S-7.A.7 / mode d'adressage étendu oui
• L'appareil peut seulement être opérés avec un maître de la version 3.0 (profile du maître M4)

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

Tout le dessous du module doit être en contact avec la surface de montage.

▶ Fixer le module sur la surface de montage avec des vis de montage et des rondelles M4.

5 Raccordement électrique

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

Afin de garantir l'indice de protection :

▶ Raccorder les connecteurs des capteurs aux prises M8.
▶ Serrer fermement, couple de serrage recommandé 0,3...0,5 Nm.
▶ Couvrir les prises non utilisées avec les bouchons de protection fournis.

5.1 Raccordement des broches

Connecteur M121: AS-i +2: AUX -3: AS-i -4: AUX +
Entrée M81: alimentation capteurs +3: alimentation capteurs -4: entrée données		Sortie M83: tension externe E-4: sortie de commutation

Bit de paramètre Désignation Descriptif

P1 Défaut périphérie 1 affichage d'effaut périphérie actif0 affichage défaut de périphérie non actif

6 Adressage

▶ Adressage de l'unité via le connecteur M12. A la livraison, l'adresse est 0.

Unité d'adressage AC1154Raccordement de la prised'adressage

1: AS-i + / 2: TTL → / 3: AS-i -4: TTL ← / 5: + 5 V

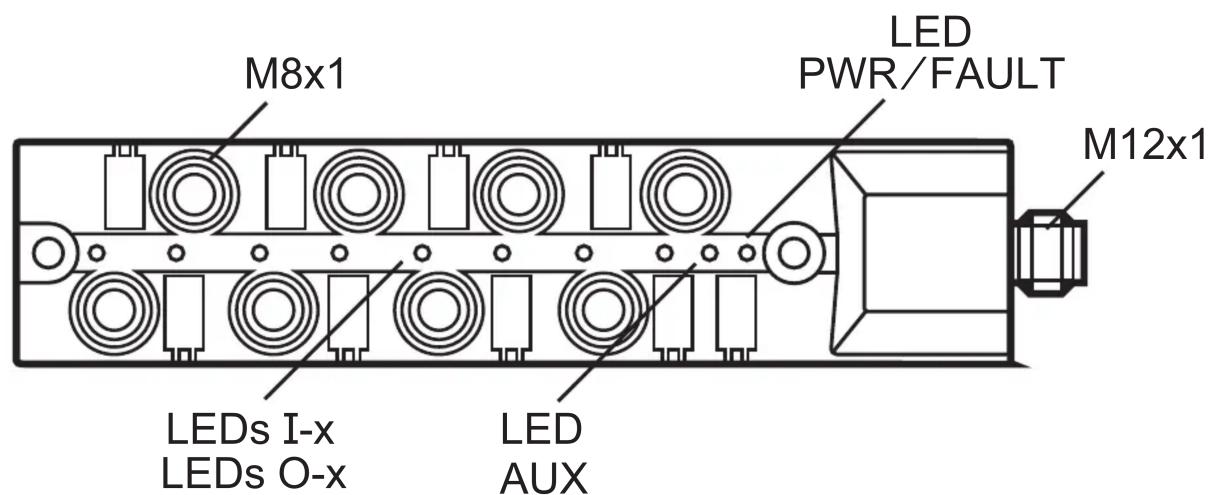

7 Eléments de service et d'indication

LED I-x / O-x jaune : Entrée / sortie commutée

LED PWR verte : Alimentation en tension AS-i o.k.

LED AUX verte : Tension d'alimentation externe (AUX) o.k.

LED FAULT rouge allumée : Erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0

LED FAULT rouge clignote : Défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation des capteurs sont signalés au maître AS-i (version 2.1 ou supérieure).
