| Type de produit | Tête de lecture/écriture RFID |
| Marque | IFM |
| Modèle | DTM425 |
| Interface de communication | CANopen (CiA DS-301) |
| Fréquence de fonctionnement | 13,56 MHz |
| Normes de tags supportées | ISO 15693, ISO 14443 type A, NFC Forum type 4 |
| Alimentation | Via bus CAN (24 V DC, classe de protection III) |
| Indicateurs LED | LED verte, jaune, rouge (état opérationnel, détection de tag, erreur) |
| Fonctions principales | Lecture/écriture sans contact de tags, lecture UID, comparateur de données, filtre de détection, protection par mot de passe et écriture |
| Configuration | Via dictionnaire d'objets CANopen (Node ID, Bitrate, mapping PDO) |
| Type de montage | M18, non encastrable |
| Distances de montage (latérale) | ≥ 65 mm |
| Distances de montage (frontale) | ≥ 180 mm |
| Protection de l'alimentation | Circuit à énergie limitée selon CEI 61010-1, ch.9.4 |
| Température d'utilisation | Non spécifiée dans la notice (estimation : -25 à +70 °C) |
| Entretien | Sans maintenance, nettoyage avec un chiffon sec |
| Réparabilité | Réparation par le fabricant uniquement, ne pas ouvrir |
| Sécurité | Distance minimale de 20 cm par rapport aux personnes ; éviter les interférences avec les dispositifs médicaux |
| Cybersécurité | Conçu pour environnement sécurisé derrière un pare-feu (CEI 62443-1-1) |
| Accessoires | Non inclus, disponibles sur www.ifm.com |
| Documents | Notice d'utilisation, fiche technique, déclaration de conformité disponibles sur documentation.ifm.com |
FOIRE AUX QUESTIONS - DTM425 IFM
Comment modifier l'ID de nœud (Node ID) et le bitrate du DTM425 ?
Le Node ID et le bitrate peuvent être modifiés de deux façons : via le dictionnaire d'objets (index 0x20F0 à 0x20F3) en écrivant les nouvelles valeurs et en réinitialisant le logiciel, ou via le service Layer Setting Service (LSS) en mode configuration. Les valeurs par défaut sont Node ID = 32 et bitrate = 125 kbit/s.
Comment lire l'UID d'un tag ?
L'UID (Unique Identification Number) d'un tag est disponible dans l'objet 0x2180 (64 bits) dès qu'un tag se trouve dans la zone de lecture. Pour les systèmes 32 bits, utiliser les objets 0x2190 et 0x2191. La valeur est remise à zéro si aucun tag n'est présent.
Comment protéger un tag par mot de passe ?
Protégez la zone mémoire d'un tag en réglant le mot de passe 32 bits via le paramètre IO-Link [mot de passe du TAG]. Ensuite, utilisez la commande [Ecriture du mot de passe du TAG] pour l'écrire sur le tag. Un mot de passe de 0x00000000 supprime la protection.

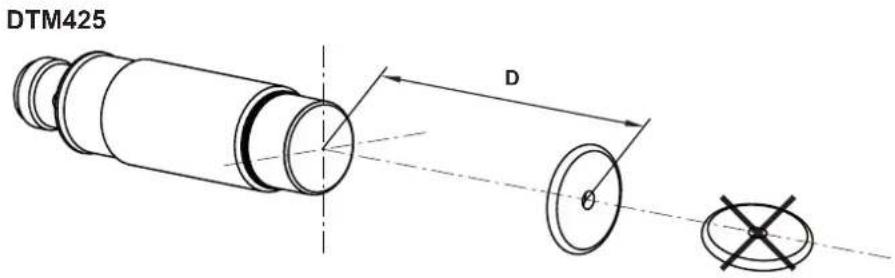

Que faire si le tag n'est pas détecté ?
Vérifiez d'abord que l'antenne est activée (objet 0x2151 = 1). Assurez-vous que le tag est dans la zone de détection et orienté correctement. Si le problème persiste, vérifiez les distances de montage et la présence d'interférences électromagnétiques. Consultez les messages d'erreur via l'objet Emergency (EMCY).
Comment configurer le filtre de détection des tags ?
Le filtre UID se configure via l'objet Profondeur filtre UID (0x4603) et le filtre ID zéro via l'objet Profondeur filtre ID zéro (0x4605). Les valeurs vont de 0 à 5 : 0 désactive le filtre, 5 est recommandé pour les applications statiques. Le filtre retarde la détection pour stabiliser la présence du tag.
Comment activer l'écriture automatique des données sur un tag ?
Pour activer l'écriture automatique, réglez l'objet Auto Write (0x2302, sous-index correspondant) à 1. Ensuite, dès qu'un tag entre dans la zone de détection, les dernières données écrites dans le RPDO correspondant sont automatiquement transférées sur le tag.
Comment interpréter les différentes couleurs de la LED ?
La LED intégrée peut afficher les états suivants : vert allumé : mode Pre-Operational ; jaune allumé : mode Operational avec tag détecté ; vert clignotant : défaut matériel ; rouge clignotant : erreur de configuration ou problème bus CAN ; rouge allumé : bus CAN inaccessible ; clignotement alterné : service LSS actif.

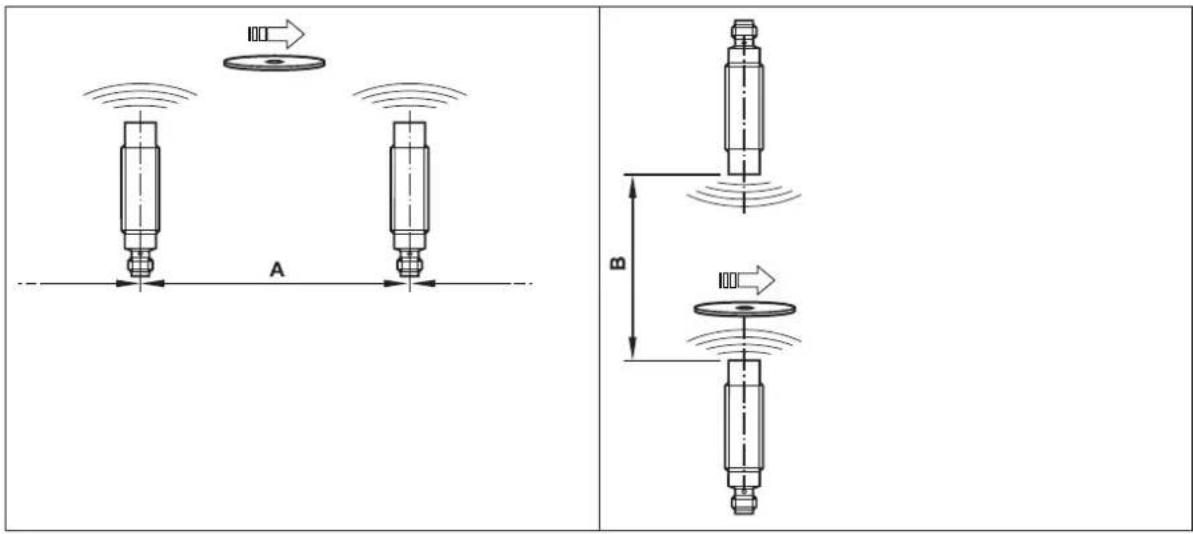

Quelles sont les distances de montage à respecter entre deux appareils ?
Pour le DTM425, la distance latérale minimale entre deux appareils est de 65 mm et la distance frontale minimale de 180 mm en mode lecture/écriture. Ces distances évitent les interférences entre les champs magnétiques des appareils.
Comment utiliser le comparateur de données ?
Le comparateur de données permet de lire automatiquement une zone mémoire d'un tag et de la comparer à des données de référence. Le résultat est affiché dans l'octet d'état (bits Match A et B) des données de processus. Activez le comparateur via le paramètre IO-Link [Activer le comparateur de données]. Notez que cela augmente le temps de réaction.
Comment réinitialiser l'appareil aux réglages d'usine ?
Pour charger les paramètres par défaut, écrivez la signature 'load' (0x64616F6C) dans l'objet 0x1011, sous-index 0x01. Ensuite, effectuez une réinitialisation (reset) de l'appareil. Les paramètres de communication (Node ID, bitrate) ne sont pas affectés par cette opération.
