Type de produit	Barrière photoélectrique à laser
Marque	IFM
Modèle	OGE700 (récepteur) / OGS700 (émetteur)
Alimentation	10 à 36 V DC (selon EN 50178)
Sortie de commutation	PNP, 200 mA
Type de laser	Laser visible, classe 1 (EN/CEI 60825-1)
Indicateurs LED	Émetteur : LED verte (opérationnel) Récepteur : LED jaune (sortie commutée)
Programmation	Apprentissage par boutons-poussoirs (OUT on / OUT off)
Verrouillage électronique	Appui simultané de 10 s sur les deux boutons
Fonction principale	Détection sans contact d'objets et matières
Montage	Fixation orientable de l'émetteur et du récepteur
Raccordement électrique	Par électricien qualifié, respect des normes nationales et internationales
Normes	EN/CEI 60825-1 : 2007 et 2014, 21 CFR 1040, EN 50178
Entretien	Nettoyage des panneaux transparents avec un chiffon doux, sans solvants
Sécurité	Ne pas ouvrir le boîtier ; aucun composant réparable par l'utilisateur
Réparabilité	Non réparable par l'utilisateur ; contacter le SAV IFM
Informations complémentaires	Notice téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - OGE700 IFM

Comment régler la barrière photoélectrique OGE700 ?

Placez l'objet à détecter, puis appuyez sur OUT on lorsque l'objet est présent, et sur OUT off lorsque l'objet est absent. La LED jaune confirme la programmation.

Que faire si la programmation échoue ?

Si la LED jaune clignote rapidement (8 Hz), la différence de valeur mesurée est trop faible ou le temps de programmation de 15 minutes est dépassé. Recommencez en vous assurant que l'objet est bien positionné.

Comment verrouiller les boutons de réglage ?

Appuyez simultanément sur les deux boutons-poussoirs pendant 10 secondes. Le changement d'état de la LED confirme le verrouillage ou le déverrouillage.

Que signifie une LED jaune allumée en permanence ?

La LED jaune sur le récepteur indique que la sortie de commutation est activée, c'est-à-dire qu'un objet est détecté ou que le faisceau est interrompu selon la configuration.

Comment nettoyer les lentilles de la barrière ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager le plastique.

Quelle alimentation dois-je utiliser pour l'OGE700 ?

L'alimentation doit être de 10 à 36 V DC, conforme à la norme EN 50178. Le raccordement doit être effectué par un électricien qualifié.

Puis-je ouvrir le boîtier pour réparer l'appareil ?

Non, le boîtier ne doit pas être ouvert. Il ne contient aucun composant réparable par l'utilisateur. En cas de dysfonctionnement, contactez le service après-vente IFM.

Quels sont les risques liés au laser ?

Cet appareil est un laser de classe 1, considéré comme sûr dans des conditions normales d'utilisation. Toutefois, évitez toute manipulation non conforme aux instructions.

Comment monter l'émetteur et le récepteur ?

Fixez d'abord le récepteur (OGE7xx) à l'aide d'un support. Orientez ensuite l'émetteur (OGS7xx) vers le récepteur et fixez-le. Une orientation correcte est essentielle pour la portée maximale.

Que faire si la portée est insuffisante ?

Vérifiez l'alignement parfait de l'émetteur et du récepteur. Assurez-vous que les lentilles sont propres et qu'aucun obstacle ne bloque le faisceau. Consultez la fiche technique sur ifm.com pour la portée exacte.

MODE D'EMPLOI OGE700 IFM

Notice d'utilisation Barrage photoélectrique

OGE7xx / OGS7xx

FR

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

Selon la homologation cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les Presents exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR

Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

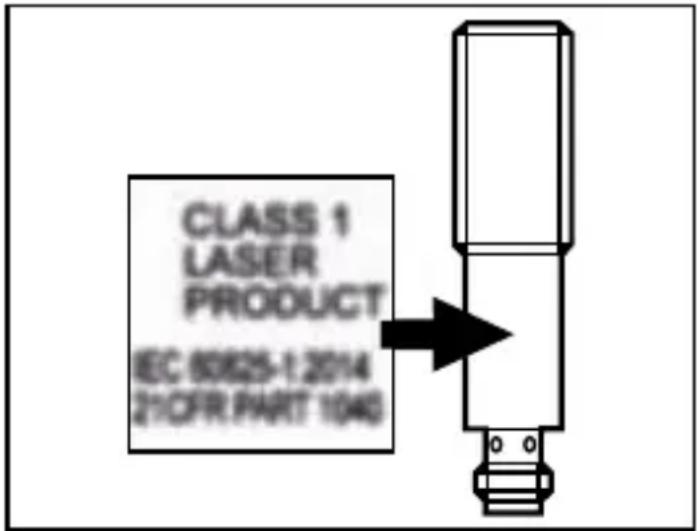

Position de l'étiquette du produit Etiquette supplémentaire

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portee (,r a n g e^n) : www.ifm.com Select your country Fiche technique :

p.ex. OGE700.

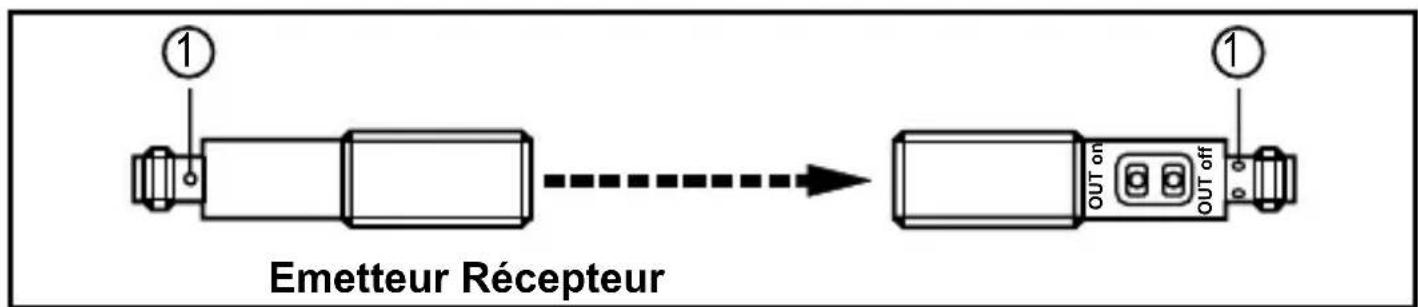

4 Montage

1:LED

Fixer le récepteur (OGE7xx) à l'aide d'un dispositif de fixation.
Orienter l'émetteur (OGS7xx) vers le récepteur et le fixer de la même manière.

La portée maximale n'est atteinte qu'en cas d'orientation correcte.

5 Raccordement electrique

L'appareil doit être monté par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Emetteur (OGS7xx) DC

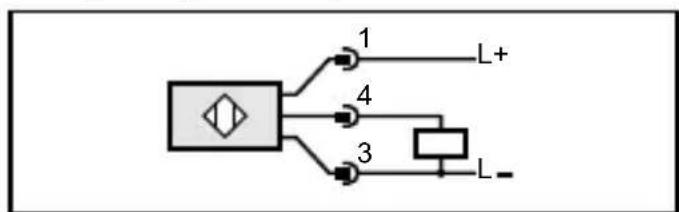

Récepteur (OGE7xx) DC PNP

broche 1 = L + (10...36 V DC)

(broche 2 : non raccordée)

broche 3 = L

(broche 4 : non raccordée)

broche 1 = L + (10...36 V DC)

(broche 2 : non raccordée)

broche 3 = L

broche 4 : charge (PNP, 200 mA)

6 Réglage

6.1 L'appareil doit commuter lorsque l'objet est détecté

1	Positioner l'objet. OUT on OUT off
	Appuyer sur [OUT on]. La LED clignote.
2	Enlever l'objet OUT on OUT off
	Appuyer sur [OUT off]. La LED s'éteint. La programmation est terminée.

6.2 L'appareil ne doit pas commuter lorsqu'l'objet est détecté

Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.
Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

6.3 Réglage de la sensibilité maximale

Interrompre le faisceau.

L'appareil doit commuter lorsque l'objet est détecté.

D'abord appuyer sur [OUT on], ensuite sur [OUT off].

L'objet doit commuter lorsqu'el'objet n'est pas détecté

D'abord appuyer sur [OUT off], ensuite sur [OUT on].

6.4 Programmation non réussie

La LED jaune clignote rapidement (8 Hz).

• Différence de la valeur mesurée trop faible.
  Temps de programmation max. de 15 min. dépasse.

6.5. Verrou électronique

Verrouillage ou déverrouillage des boutons-poussoirs

Appuyer sur les deux boutons-poussoirs simultanement pendant 10 s.

La validation est indiquée par un changement de l'etat de la LED.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Emetteur : la LED verte est allumée si l'appareil est opérationnel.
Récepteur: La LED jaune est allumée lorsque la sortie est commutée.

8 Maintenance, réparation et élimination

Dégager les panneaux transparents situés devant la lentille de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abimer la matière plastique.
- Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouveaucun composant réparable par l'utilisateur.
