Type de produit	Barrière photoélectrique
Marque	IFM
Modèle	O5S700 (émetteur) / O5E7xx (récepteur)
Catégorie	Barrière photoélectrique
Alimentation	10..36 V DC
Portée	60 m
Type de détection	Sans contact
Signal de sortie	Commutation (transistor)
Indicateur LED	LED jaune pour l'état de commutation
Boutons de programmation	OUT on, OUT off
Verrouillage électronique	Oui (combinaison des deux boutons 10 s)
Classe laser	1 (EN/CEI 60825-1)
Raccordement électrique	Broche 1: L+, broche 3: L- (émetteur)
Matériau du boîtier	Plastique
Température de fonctionnement	-25..60 °C (estimation)
Indice de protection	IP67 (estimation)
Homologation	cULus
Maintenance	Nettoyage des panneaux transparents sans solvant
Réparabilité	Aucune pièce réparable par l'utilisateur
Conformité	EN 50178 (alimentation)

FOIRE AUX QUESTIONS - O5S700 IFM

Quelle est la portée de la barrière O5S700 ?

La portée maximale est de 60 m lorsque l'émetteur et le récepteur sont correctement alignés.

Quelle tension d'alimentation est requise ?

L'alimentation doit être comprise entre 10 et 36 V DC selon EN 50178.

Comment régler la sensibilité ?

Placez l'objet, appuyez sur OUT on pendant 2 s, retirez l'objet, puis appuyez sur OUT off. La LED jaune confirme la programmation.

Que signifie une LED jaune clignotante rapide ?

Un clignotement rapide (8 Hz) indique une programmation non réussie : différence de mesure trop faible ou temps de 15 min dépassé.

Comment verrouiller les boutons ?

Appuyez simultanément sur OUT on et OUT off pendant 10 s. La LED change d'état pour confirmer le verrouillage ou déverrouillage.

Quelle est la classe laser de cet appareil ?

C'est un appareil laser de classe 1 (lumière visible) conforme aux normes EN/CEI 60825-1.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux pour dégager les panneaux transparents. N'utilisez pas de solvants qui pourraient endommager le plastique.

Puis-je remplacer des pièces moi-même ?

Non, le boîtier ne contient aucune pièce réparable par l'utilisateur. Toute intervention doit être effectuée par un électricien qualifié.

Quels sont les broches de raccordement pour l'émetteur ?

Broche 1 : L+ (10..36 V DC), broche 3 : L-. Les broches 2 et 4 ne sont pas utilisées.

Comment inverser le comportement de commutation ?

Pour que l'appareil ne commute pas lors de la détection, utilisez la séquence inverse : placez l'objet, appuyez sur OUT off, retirez l'objet, appuyez sur OUT on.

MODE D'EMPLOI O5S700 IFM

Notice d'utilisation Barreau photoélectrique

O5E7xx

O5S7xx

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Selon la homologation culus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 est conforme à 21 CFR

Part 1040 à l'exception des déviations suivantes Laser Notice No. 50, juin 2007

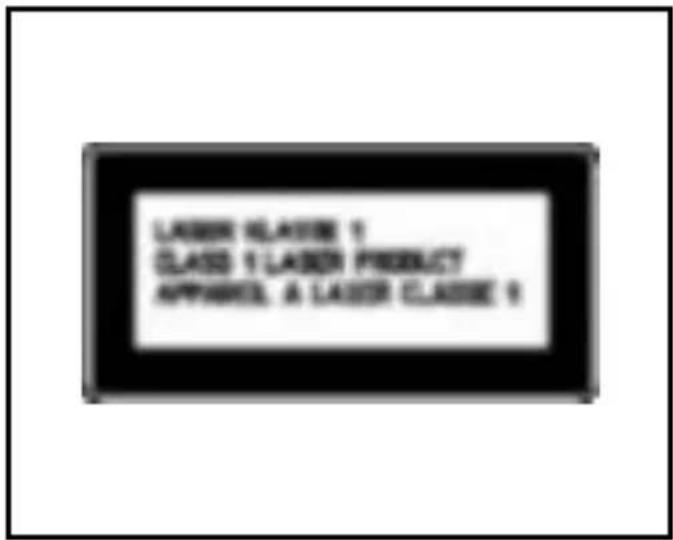

Position de l'étiquette du produit Etiquette supplémentaire

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range") : 60 m.

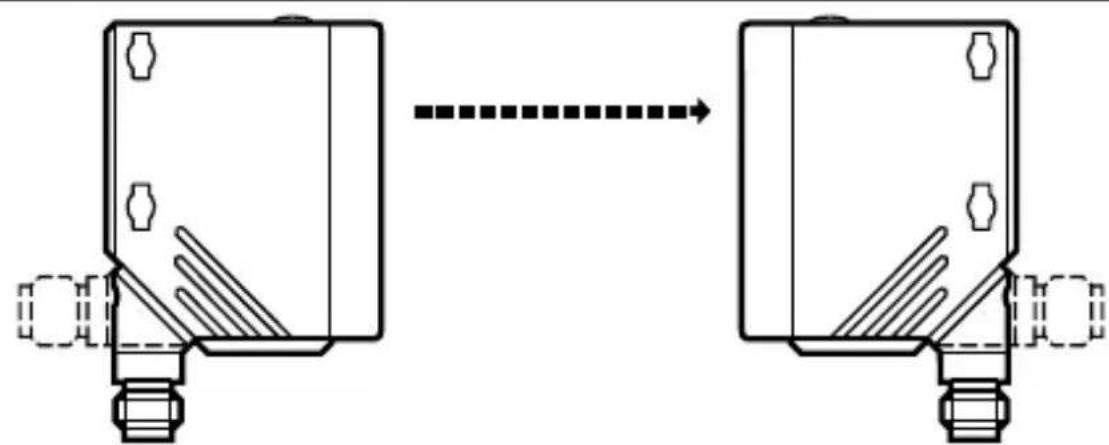

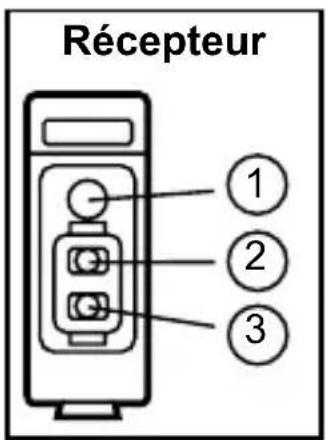

Émetteur récepteur

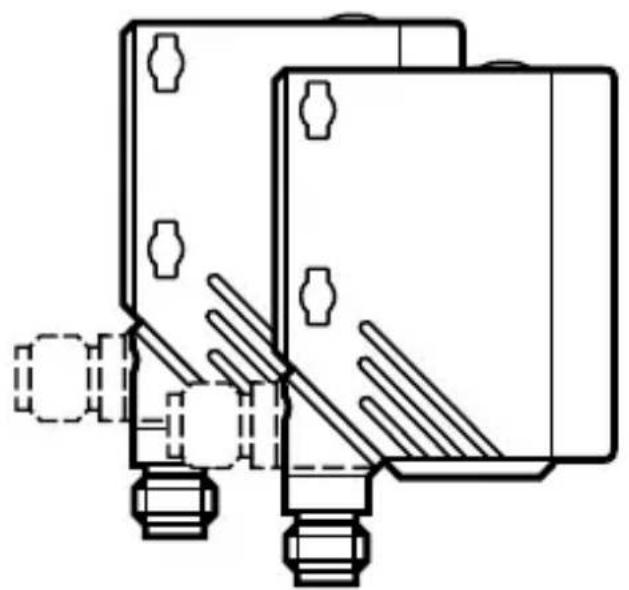

Monter le récepteur (O5E...) à l'aide d'un dispositif de fixation. Orienter l'émetteur (O5S...) vers le récepteur et le fixer. Portée maximale seulement en cas d'orientation exacte.

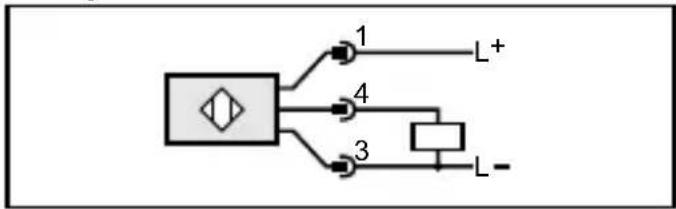

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation selon EN 50178.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Émetteur DC

broche 1 = L + (10...36 V DC)

(broche 2 = non utilisée)

broche 3 = L-

(broche 2 = non utilisée)

broche 3 = L

(broche 4 = non utilisée)

7.1 L'objet doit commuter lorsque l'objet est détecté

1	Positionner l'objet. RéCEPTeur Emetteur
	Appuyer sur [OUT on] pendant 2 s. > Le réglage de la sensibilité est effectué sur l'objet. > La LED jaune clignote.
2	Enlever l'objet. RéCEPTeur Emetteur
	Appuyer sur [OUT off]. > Le réglage de la sensibilité est effectué sans l'objet. > La LED jaune s'éteint. La programmation est terminée.

7.2 L'appareil ne doit pas commuter lorsque l'objet est détecté

Positionner l'objet (voir figure 1) et appuyer sur [OUT off]. Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

7.3 Réglage de la sensibilité maximale

Aligner l'appareil de façon à ce qu'aucune lumière ne soit refléchie.

L'appareil doit commuter lorsque l'objet est détecté.

D'abord appuyer sur [OUT on] et ensuite sur [OUT off].

L'appareil doit commuter lorsque l'objet n'est pas détecté.

D'abord appuyer sur [OUT off], ensuite sur [OUT on].

7.4 Programmation non réussie

La LED clignote rapidement, 8 Hz.

• Différence de la valeur mesurée trop faible.
• Temps de programmation max. de 15 min. dépasse.

7.5 Verrou électronique

Verrouillage ou déverrouillage des boutons-poussoirs

Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.

La validation est indiquée par un changement de l'état de la LED.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED est allumée lorsque la sortie de commutation est commutée.

9 Maintenance, réparation, élimination

Dégager les panneaux transparents situés devant la lentille de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer la matière plastique. - Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
