EBF008 - Répartiteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur (boîte de distribution)
Marque	IFM
Modèle	EBF008
Nombre de voies	8
Type de connecteurs	M8 et M12
Indice de protection	IP67 (avec écrou serré à la main)
Couple de serrage (M8)	0,3 – 0,5 Nm
Couple de serrage (M12)	0,6 – 1,5 Nm
Matériau du boîtier	Plastique technique
Raccordement électrique	Par électricien qualifié
Alimentation	Aucune (passif) – pas de tension externe requise
Dimensions approximatives	100 x 50 x 30 mm
Poids approximatif	0,2 kg
Température de fonctionnement	-25 °C à +85 °C
Entretien	Aucun entretien nécessaire en fonctionnement normal
Réparation	Uniquement par le fabricant
Élimination	Conformément aux réglementations nationales
Montage	Serrage manuel de l'écrou ; pour environnements agressifs, serrer d'un cran supplémentaire avec une clé de 14 mm

FOIRE AUX QUESTIONS - EBF008 IFM

Comment raccorder le connecteur à l'appareil ?

Alignez la flèche de codage sur le connecteur et enfoncez-le jusqu'à la butée. Serrez ensuite l'écrou moleté à la main avec le couple indiqué : M8 : 0,3-0,5 Nm, M12 : 0,6-1,5 Nm.

Comment démonter le connecteur ?

Desserrez l'écrou moleté tout en pressant simultanément le connecteur contre l'appareil pour faciliter le dégagement.

Quel est l'indice de protection du répartiteur ?

L'indice de protection IP67 est garanti si l'écrou est serré à la main au couple recommandé.

Puis-je utiliser une clé pour serrer l'écrou ?

Oui, dans les environnements agressifs (chocs, vibrations), serrez l'écrou d'un cran supplémentaire avec une clé plate de 14 mm pour améliorer la tenue.

Qui doit effectuer le raccordement électrique ?

Le raccordement électrique doit être réalisé par un électricien qualifié conformément aux normes en vigueur.

Quelle maintenance est nécessaire ?

En fonctionnement normal, aucune maintenance n'est requise. L'appareil ne nécessite ni entretien ni réparation périodique.

Que faire en cas de dysfonctionnement ?

L'appareil ne doit être réparé que par le fabricant. Ne tentez pas de réparation vous-même.

Comment éliminer le répartiteur en fin de vie ?

Respectez les réglementations nationales pour l'élimination écologique des déchets électroniques.

Le répartiteur est-il compatible avec des capteurs 24V ?

Oui, le répartiteur est passif et supporte des tensions jusqu'à 250V AC/DC selon la fiche technique.

Où trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement sur notice-facile.com au format PDF.

MODE D'EMPLOI EBF008 IFM

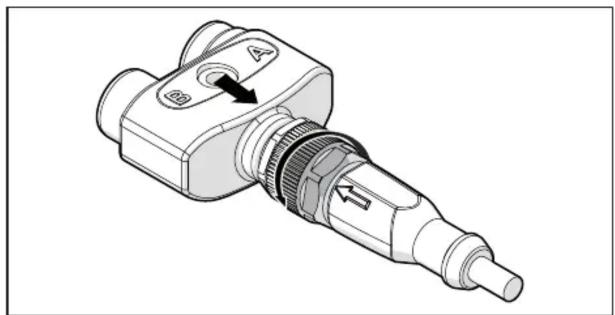

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8:0,3...0,5 Nm, M12:0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

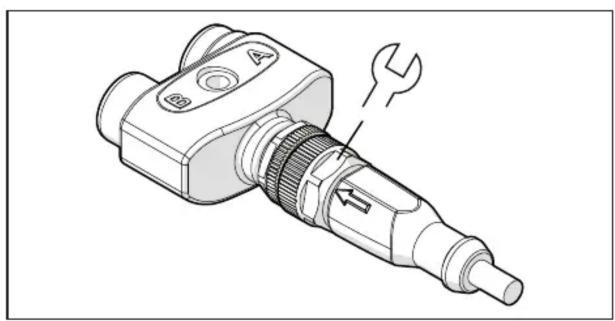

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
