用户手册 EBF008 IFM
安装说明
ecolink / ecolink 快速连接
ecolink连接器
图 1: 安装 ecolink 连接器
▶ 将连接器连接到设备 (A)。
▶ 这样做时，要确保编码的位置正确。
对于 M12 接头，箭头表示键槽 (a) 的位置。
▶ 用手拧紧联接螺母，确保达到规定的保护等级 (B)。
(可选) 用于恶劣环境，抗冲击和振动能力更强：
▶ 用扳手将连接螺母再拧紧一个凹槽。拧紧时，不要超过对应部件 (C) 的最大拧紧扭矩（→ 数据表）。
图 2: 拆卸 ecolink 连接器
▶ 将连接器压在设备上，同时松开连接螺母 (A)。
▶ 断开设备 (B) 上的连接器。
ecolink 快速连接
注意
只能使用带螺纹套管的连接器。
▷ 使用不合适的连接器可能会损坏端子。
图 3: ecolink 快速连接安装
▶ 不要使用不合适的连接器 (A)。
▶ 将连接器的螺纹套管压入设备 (B)。
▶ 推过弹簧阻力，直到到达终点位置 (C)。

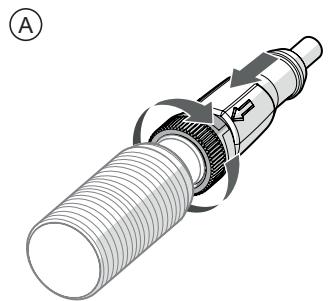

图 4: 移除 ecolink 快速连接
▶ 将连接器压在设备上，同时松开连接螺母 (A)。
▶ 断开设备 (B) 上的连接器。
