Type de produit	Répartiteur
Marque	IFM
Modèle	EBC118
Catégorie	Répartiteur pour capteurs/actionneurs
Connecteurs	M8 ou M12 selon version
Couple de serrage M8	0,3...0,5 Nm
Couple de serrage M12	0,6...1,5 Nm
Serrage renforcé (environnement agressif)	Tourner d’un cran d’arrêt supplémentaire avec clé 14
Démontage	Desserrer l’écrou et presser le connecteur contre l’appareil
Installation	Par un électricien qualifié
Maintenance	Aucune en fonctionnement normal
Réparation	Uniquement par le fabricant
Élimination	Écologique selon règlements nationaux
Indice de protection	IP selon modèle (serrage manuel recommandé)
Fonction principale	Distribution de signaux et alimentation
Utilisation prévue	Raccordement de plusieurs appareils à un point central

FOIRE AUX QUESTIONS - EBC118 IFM

Comment raccorder correctement le répartiteur EBC118 ?

Raccordez le connecteur à l’appareil en respectant la flèche de codage. Serrez l’écrou moleté à la main au couple recommandé (M8 : 0,3-0,5 Nm, M12 : 0,6-1,5 Nm).

Quel est le couple de serrage pour les connecteurs M8 et M12 ?

Pour M8 : 0,3 à 0,5 Nm. Pour M12 : 0,6 à 1,5 Nm. Serrez à la main, sans outil sauf en environnement agressif.

Comment démonter le connecteur du répartiteur ?

Desserrez l’écrou moleté, puis pressez simultanément le connecteur contre l’appareil pour le libérer.

Quelle maintenance est nécessaire pour le répartiteur EBC118 ?

En fonctionnement normal, aucune maintenance n’est requise. L’appareil ne nécessite ni entretien ni réparation périodique.

Qui peut installer le répartiteur ?

L’installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur.

Que faire en cas de dysfonctionnement du répartiteur ?

Ne tentez pas de réparer vous-même. Seul le fabricant est autorisé à réparer l’appareil.

Comment éliminer le répartiteur en fin de vie ?

Respectez les règlements nationaux pour une élimination écologique, en déposant l’appareil dans une filière appropriée.

Comment assurer l’étanchéité en environnement agressif ?

Serrez l’écrou d’un cran d’arrêt supplémentaire à l’aide d’une clé (cote sur plat 14) pour augmenter la tenue aux chocs et vibrations.

Le répartiteur EBC118 est-il compatible avec tous les capteurs ?

Oui, il est conçu pour les connecteurs standards M8/M12. Vérifiez toutefois la compatibilité du codage et des signaux.

Quelle est la fonction principale du répartiteur EBC118 ?

Il permet de distribuer signaux et alimentation depuis un point central vers plusieurs capteurs ou actionneurs.

MODE D'EMPLOI EBC118 IFM

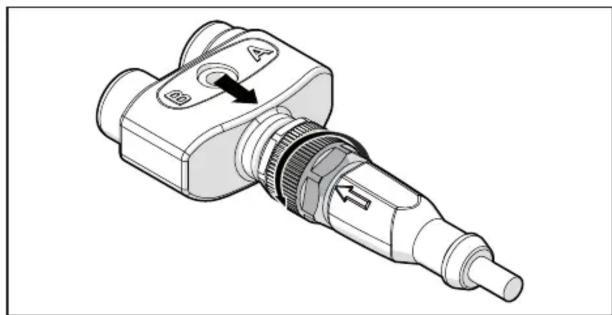

Raccorder le connecteur à l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8: 0,3...0,5 Nm, M12: 0,6...1,5 Nm).

Pour le démontage, desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

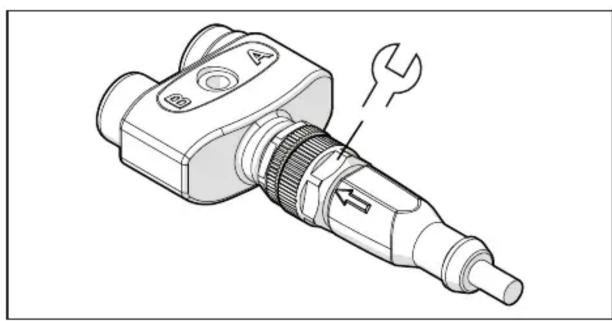

Pour les applications en environnement agressif, serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
