E75354 - Répartiteur IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	E75354
Catégorie	Répartiteur
Type	Répartiteur pour câble plat AS-i
Alimentation	AS-i (broche 1 : AS-i+, broche 3 : AS-i-), max. 32 V DC
Courant de sortie max.	2 A
Protection externe	Nécessaire : prévoir une limitation externe du courant de sortie ou une alimentation « limited energy » (CEI 61010-1) ou classe 2 (UL 1310)
Connecteurs	1 prise M12 pour alimentation (5 broches), embase pour câble plat AS-i
Câblage M12	Contacts dorés, codage respecté, montage vertical
Montage	Sur surface plane, vissage dans trous de montage (2) ou soudure sur brides
Couple de serrage vis de fixation	2,5 Nm
Couple de serrage connecteur M12	1,3 Nm ±0,1 Nm
Résistance à la traction câbles	Fixation des câbles sortants max. 1 m après la sortie, puis tous les mètres
Entretien	Sans entretien
Nettoyage	Nettoyage humide possible, respecter l'indice de protection ; produits compatibles avec matériaux du boîtier
Réparabilité	Non réparable
Élimination	Écologique selon les réglementations nationales
Utilisation prévue	Prise vampire pour alimentation AS-i dans un système
Normes	CEI 61010-1 (isolation de base), UL 1310 (alternative)
Personnel requis	Montage et raccordement par personnel qualifié et autorisé

FOIRE AUX QUESTIONS - E75354 IFM

Quels sont les composants de l’E75354 ?

L’E75354 est un répartiteur pour câble plat AS-i. Il comprend une embase avec trous de montage, une partie supérieure avec une prise M12 (5 broches) et un guide de câble pour le câble plat AS-i.

Comment monter l’E75354 ?

Mettre l’installation hors tension. Visser l’embase sur une surface plane via les trous de montage (couple 2,5 Nm). Poser le câble plat AS-i dans le guide, puis monter la partie supérieure et serrer les vis. Ensuite, enlever le capuchon de la prise M12 et visser le connecteur M12 avec un couple de 1,3 Nm ±0,1 Nm.

Quel couple de serrage pour les vis de fixation ?

Le couple de serrage pour les vis de fixation de la partie supérieure est de 2,5 Nm.

Quel couple de serrage pour le connecteur M12 ?

Le couple de serrage pour le connecteur M12 est de 1,3 Nm ±0,1 Nm. Vérifier à la butée avec une clé dynamométrique.

Comment raccorder électriquement l’E75354 ?

Le raccordement doit être effectué par un électricien qualifié. Les broches sont : 1 (AS-i+), 3 (AS-i-). Les broches 2, 4, 5 sont inutilisées. Prévoir une protection externe pour limiter le courant de sortie à 2 A.

Quelles sont les précautions de sécurité ?

L’appareil doit être intégré dans un système par un installateur responsable. Lire le manuel, respecter les consignes, utiliser uniquement pour l’usage prévu. Le montage et le raccordement doivent être faits par du personnel qualifié. Mettre hors tension avant intervention. Protéger les appareils, connecteurs et câbles contre les dommages.

Comment nettoyer l’appareil ?

Mettre l’appareil hors tension. Le nettoyage humide ou sous pression est possible si l’indice de protection est respecté. Utiliser des produits compatibles avec les matériaux du boîtier.

L’appareil peut-il être réparé ?

Non, l’appareil ne peut pas être réparé. En cas de défaut, il doit être remplacé.

Comment éliminer l’appareil en fin de vie ?

S’assurer d’une élimination écologique conformément aux réglementations nationales en vigueur.

Quelle est l’utilisation prévue de l’E75354 ?

L’E75354 est une prise vampire dotée d’une prise M12 pour l’alimentation AS-i, avec un courant de sortie de 2 A. Il est destiné à être intégré dans un système AS-i.

MODE D'EMPLOI E75354 IFM

Répartiteur pour câble plat AS-i

E75354

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
5 Raccordement électrique 9
6 Maintenance, nettoyage, réparation et élimination 10

6.1 Entretien 10
6.2 Nettoyage de la surface du boîtier.... 10
6.3 Réparation 10
6.4 Elimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

ATTENTION

Avertissement de dommages corporels

▷ Danger de blessures légères, réversibles.

AVERTISSEMENT

Avertissement de dommages corporels graves.

▷ Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

- L'installateur du système est responsable de la sécurité du système.

L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• En cas de mauvais fonctionnement de l'appareil prendre contact avec le fabricant. Les interventions sur l'appareil ne sont pas autorisées.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils, des connecteurs et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu

Cette prise vampire dispose d'une prise M12 pour l'alimentation AS-i (courant de sortie 2 A → Données techniques).

4 Montage

▶ Mettre l'installation hors tension avant le montage.

N'enlever le capuchon protecteur que lorsque le connecteur est raccordé (→ Etape 3).

Les connecteurs M12 dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection, utiliser uniquement des câbles qui correspondent au standard M12. L'installateur du système est tenu d'assurer l'indice de protection des câbles coupés par lui-même.

▶ Utiliser des câbles M12 avec contacts dorés.

Placer verticalement le câble M12 lors du montage afin d'éviter que l'écrou moleté endommage le filetage.

▶ Respecter le codage des câbles M12 lors du montage.

ATTENTION

Risque de blessure par des contacts vampires à arêtes vives dues au fonctionnement sur l'appareil ouvert.

▶ Une attention particulière lors du montage.

▶ Sélectionner une surface de montage plane.

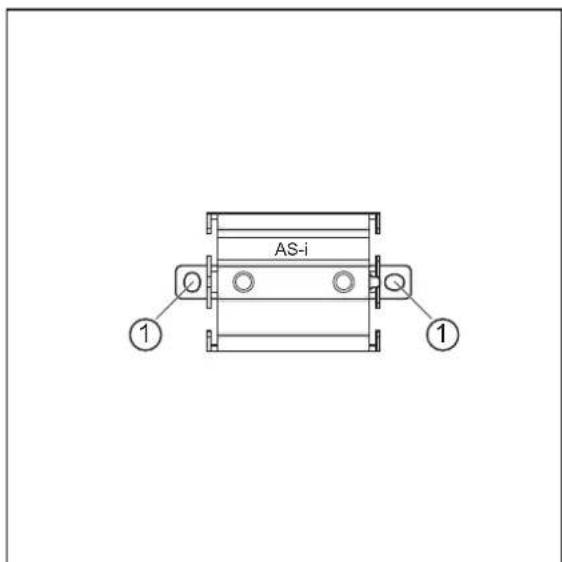

▶ Visser l'embase sur la surface de montage via les trous de montage (1).

Fixation alternative

Souder l'embase sur les brides des trous de montage (1) sur une surface de montage appropriée.

Cela relève de la responsabilité de l'installateur du système. (Respecter les caractéristiques du matériau, limiter l'apport de chaleur dans l'appareil lors de l'opération de soudage, protéger l'appareil et les joints contre les dommages dus à l'opération de soudage).

Etape 1 : Monter l'embase

Etape 2 : Poser le câble.

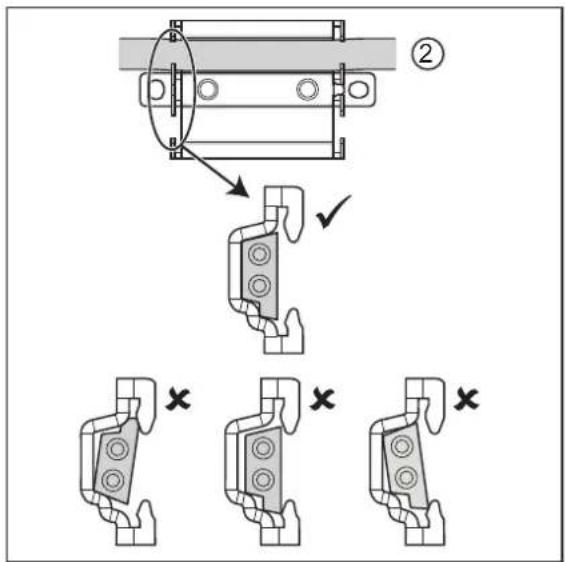

▶ Poser le câble plat AS-i jaune (2) dans le guide de câble "AS-i".

Etape 3 : Monter la partie supérieure

Placer la partie supérieure.

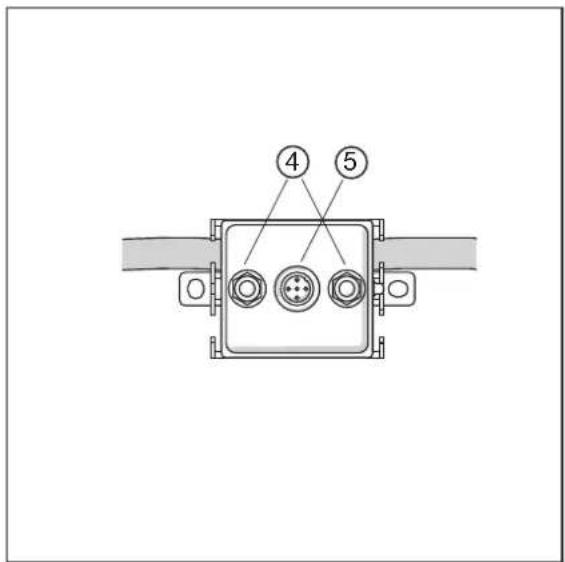

▶ Serrer les vis de fixation (4) avec un couple de 2,5 Nm.
Enlever le capuchon protecteur de la prise M12 (5) et visser à la main le connecteur M12 avec l'écrou et le serrer jusqu'à la butée.
Vérifier le couple de serrage (1,3 Nm +/- 0,1 Nm) à la butée avec une clé dynamométrique et le resserrer si nécessaire.

Contrôler à nouveau tous les couples de serrage 10 jours après le premier montage et les resserrer si nécessaire.

Etape 4 : Poser le câble plat

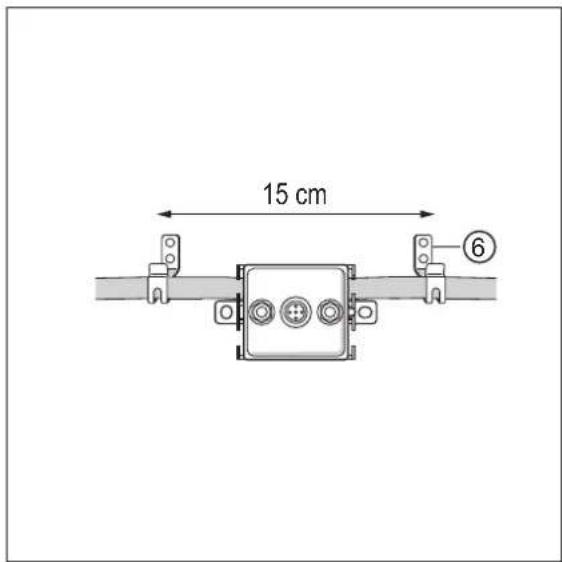

▶ Poser le câble plat ; longueur droite sur au moins 15 cm.
Le cas échéant, utiliser des clips AS-i (6) (accessoires optionnels).
▶ Fixer tous les câbles sortants (câbles plats AS-i et câbles M12) max. 1 m après leur sortie du connecteur afin de résister à la traction. Les fixer de nouveau après chaque mètre supplémentaire afin de résister à la traction.

Etape 5 : Remplacer l'appareil

A prendre en compte lors du remplacement :

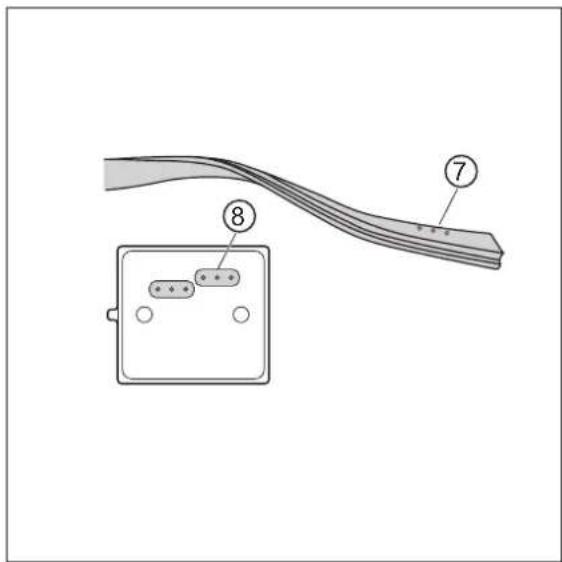

Utiliser de nouveau les points percés du câble plat AS-i (7) exactement au même endroit ou les positionner dans la zone du joint d'étanchéité noir (8) de l'appareil.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

	Broche Affectation
	1 AS-i +
	2 non utilisée
	3 AS-i -
	4 non utilisée
	5 non utilisée

AVERTISSEMENT

Le courant de sortie n'est pas limité dans l'appareil.

Risque de défaut en raison d'un échauffement non autorisé.
Risque d'incendie en raison d'une surcharge / d'un court-circuit.
▶ Limiter le courant de sortie de manière externe aux valeurs des caractéristiques techniques → Données techniques.
▷ Sécurité garantie.

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

La protection externe des courants AS-i, conformément aux réglementations en vigueur et aux valeurs des données techniques, est sous la responsabilité de l'installateur du système.

Le circuit AS-i est isolé des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

6 Maintenance, nettoyage, réparation et élimination

6.1 Entretien

L'appareil est sans entretien.

6.2 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.
En cas de nettoyage humide et de nettoyage sous pression, respecter les conditions de l'indice de protection de l'appareil (→ Données techniques).

Les produits de nettoyage doivent être compatibles avec les matériaux du boîtier (→ Données techniques) et le câblage et ne doivent pas les endommager.

6.3 Réparation

L'appareil ne peut pas être réparé.

6.4 Elimination

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
