| Type de produit | Transmetteur de température avec afficheur |
| Modèle | TD2943 |
| Marque | IFM |
| Usage prévu | Surveillance de liquides et gaz, conversion de la température en signal analogique 4…20 mA |
| Alimentation électrique | Selon EN 50178, TBTS/TBTP, typiquement 24 V DC (2 fils ou 4 fils) |
| Sortie analogique | 4…20 mA ou 20…4 mA, réglable via paramètre [OU] |
| Interface de communication | IO-Link (sur version 4 fils) |

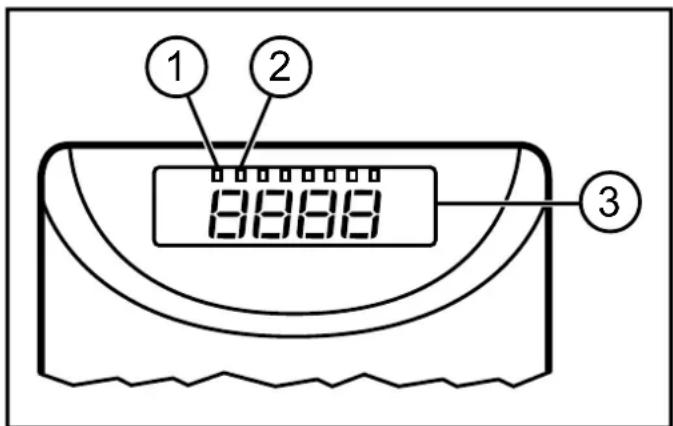

| Affichage | Alphanumérique à 4 digits, température en °C ou °F, orientation réglable |
| Plage de mesure | Dépend du modèle (voir données techniques sur www.ifm.com) |
| Précision | Non précisée dans la notice, valeur typique ±0,5 % de l'étendue |
| Température du fluide max. | Jusqu'à 175 °C pendant 30 min (voir courbe de tenue) |
| Raccord process | Clamp, cône d'étanchéité G1/2 (avec joint PEEK ou métal/métal), bague de serrage |
| Matériau en contact avec le fluide | Inox (probablement 316L), joint PEEK pour versions aseptiques |
| Homologations | 3A, EHEDG (selon montage et accessoires) |
| Paramètres réglables | OU2 (sortie analogique), ASP2, AEP2, COF (calibrage zéro), FOU2 (comportement défaut), Uni (°C/°F), diS (rafraîchissement affichage) |
| Entretien | Aucun entretien requis |
| Nettoyage | Respecter les réglementations NEP (nettoyage en place) pour versions aseptiques |
| Sécurité | Consignes : installation hors pression, personnel qualifié, évaluation des risques |
| Réparabilité | Réparation uniquement par le fabricant |
| Pièces détachées disponibles | Joints PEEK (E43911), adaptateurs, raccords process (voir accessoires ifm) |
| Poids | Non précisé, estimé < 0,5 kg |
FOIRE AUX QUESTIONS - TD2943 IFM
Quelle est la tension d'alimentation du TD2943 ?
L'alimentation doit être conforme à la norme EN 50178 (TBTS/TBTP). Le schéma de branchement indique une alimentation 2 fils (L+ et L-) ou 4 fils (L+, L-, IO-Link). La tension typique est de 24 V DC.
Comment régler la sortie analogique en 4-20 mA ou 20-4 mA ?
Utilisez le paramètre [OU] : réglez sur I pour 4…20 mA ou sur Ineg pour 20…4 mA. Effectuez le réglage via IO-Link.
Quelle est la plage de température maximale supportée ?
La tenue en température dépend du fluide et du temps. Par exemple, à 175 °C le temps maximum est de 30 minutes. Consultez le graphique de tenue dans la notice.
Comment installer l'appareil pour une application aseptique ?
Pour les normes 3A ou EHEDG, utilisez un raccord process adapté (Clamp, joint PEEK). Respectez les positions de montage et les dimensions indiquées pour éviter les zones mortes.
Que faire en cas de défaut interne ?
Le paramètre [FOU] définit le comportement : sur ON, le signal passe à 21,1 mA ; sur OFF, à 3,5 mA. Consultez la notice pour le diagnostic.
Comment calibrer le point zéro ?
Utilisez le paramètre [COF]. Il permet un décalage de ±10 °C par pas de 0,1 °C. La valeur mesurée '0' est décalée de cette valeur.
Puis-je orienter l'affichage ?
Oui, via le paramètre [diS] réglez rd pour une rotation de 180° de l'affichage.
L'appareil nécessite-t-il un entretien régulier ?
Non, l'appareil est sans entretien. En cas de problème, seule une réparation par le fabricant est autorisée.
Quelles sont les pièces détachées disponibles ?
Des joints PEEK (réf. E43911), adaptateurs process et bagues de serrage sont disponibles chez ifm. Vérifiez la compatibilité avec votre modèle.
Comment raccorder l'IO-Link ?
L'interface IO-Link est disponible sur les appareils 4 fils (broche 4). Utilisez un maître IO-Link et un logiciel de paramétrage. Les fichiers IODD sont sur www.ifm.com.
