TD2297 - Thermomètre électronique IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TD2297 IFM au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.

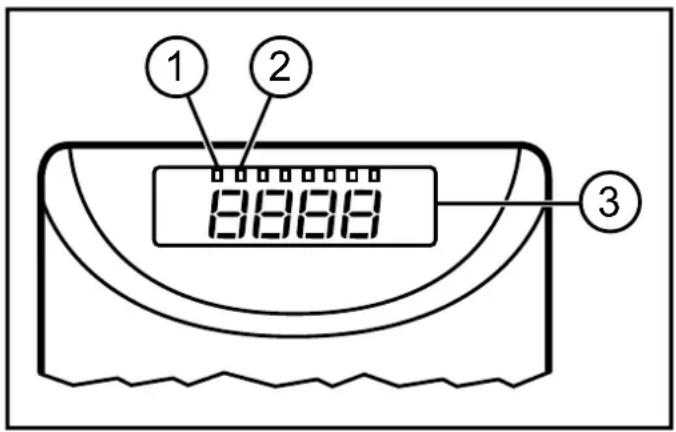

| Type de produit | Thermomètre électronique (transmetteur de température avec afficheur) |
| Marque | IFM |
| Modèle | TD2297 |
| Catégorie | Thermomètre électronique |
| Usage prévu | Surveillance de liquides et gaz, détection de température et conversion en signal analogique |
| Alimentation | Alimentation selon EN 50178 (TBTS/TBTP) ; raccordement 2 ou 4 fils ; tension typique 18-30 V DC |
| Sortie analogique | 4-20 mA (ou inversé 20-4 mA) ; étendue de mesure paramétrable (ASP/AEP, distance min. 5 °C ou 9 °F) |
| Communication | Interface IO-Link pour paramétrage, diagnostic et transmission des données process |
| Affichage | Afficheur alphanumérique 4 digits ; affichage en °C/°F ; rafraîchissement réglable (50 ms, 200 ms, 600 ms) ; orientation 180° |

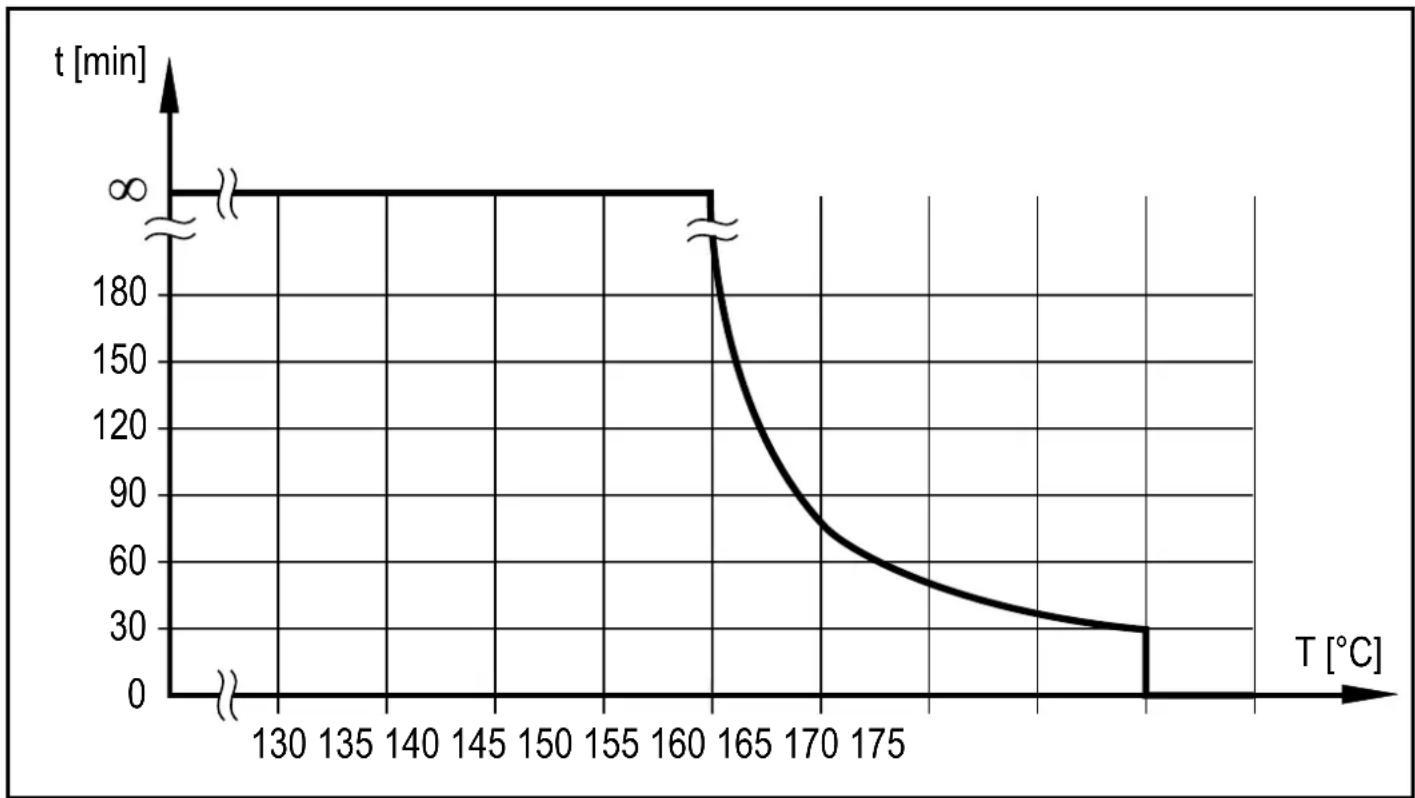

| Plage de mesure de température | Non spécifiée, mais tenue jusqu'à 175 °C pendant 30 min (voir notice) ; échelle réglable |

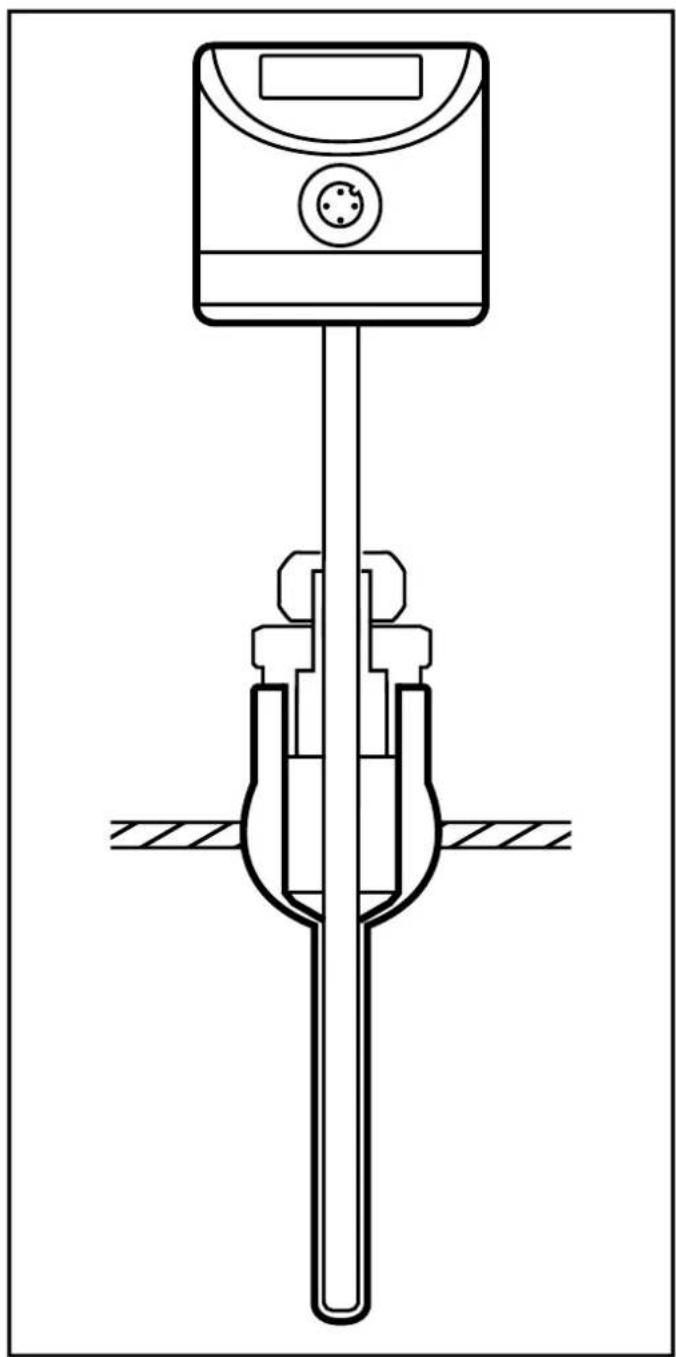

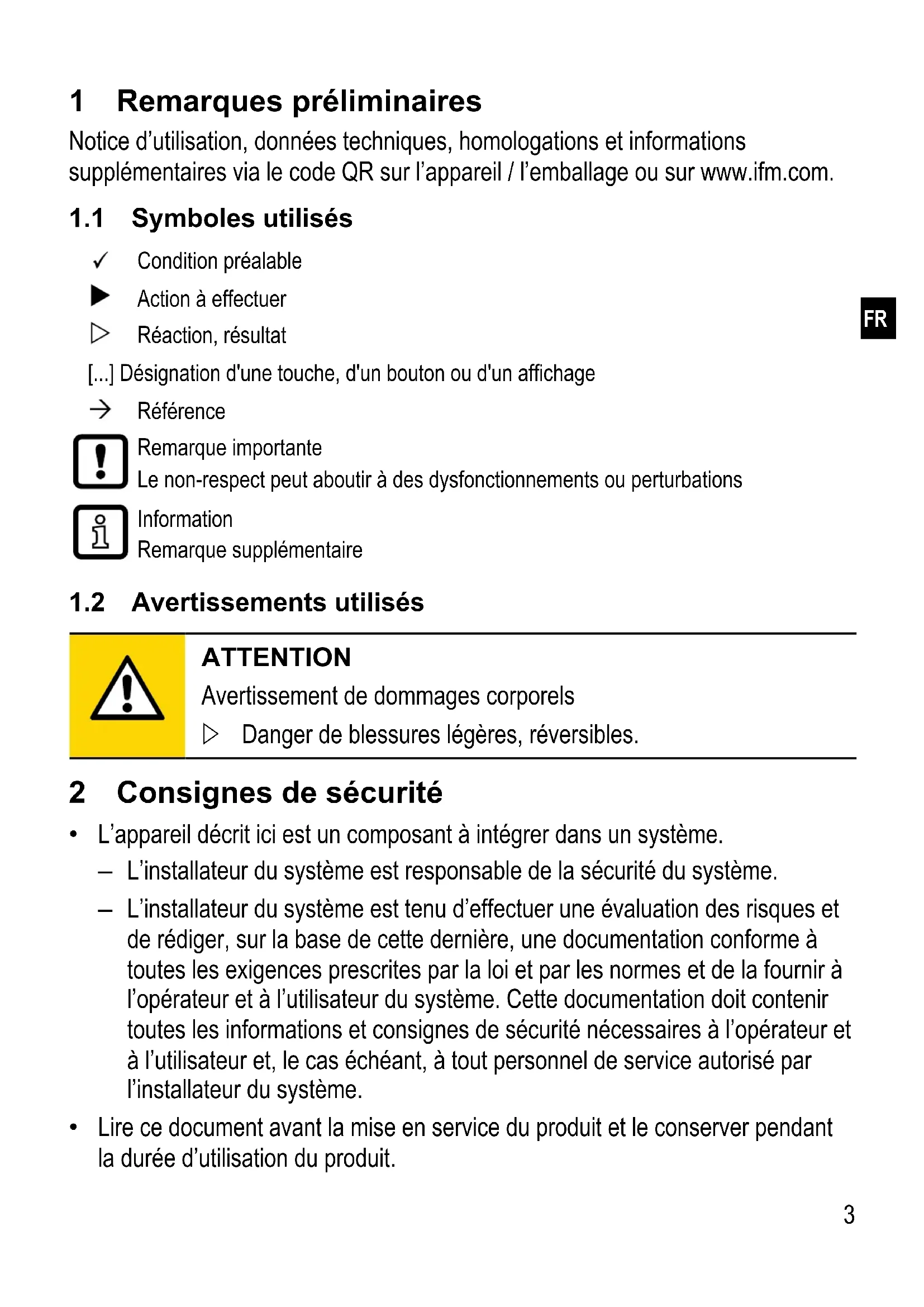

| Raccord process | Clamp (1,5" ou 2"), cône d'étanchéité G 1/2, bague de serrage ; versions aseptiques 3A et EHEDG |
| Matériau des parties en contact avec le fluide | Acier inoxydable, joint PEEK (pour aseptique) |
| Pression maximale | Non spécifiée, mais adapté aux applications sous pression (attention lors du montage) |
| Protection électrique | Indice de protection non spécifié, mais compatible avec environnements aseptiques |
| Montage | Montage en ligne ou en cuve ; respecter les instructions aseptiques ; couple de serrage 20 Nm pour raccord G 1/2 |
| Maintenance | Aucun entretien nécessaire ; réparation uniquement par le fabricant |
| Nettoyage | Compatible NEP (nettoyage en place) pour les versions aseptiques ; respecter les limites de température |
| Pièces détachées | Joint PEEK E43911, adaptateurs (ex. E30407, E37421) ; disponibles sur ifm.com |
| Réparabilité | Réparation par le fabricant uniquement ; pas de pièces réparables par l'utilisateur |
| Sécurité | Utiliser uniquement pour les fluides admissibles ; dépressuriser avant montage ; respecter les consignes de sécurité |
| Dimensions et poids | Non spécifiés ; dimensions dépendent de la version raccord (Clamp, G 1/2, etc.) |
FOIRE AUX QUESTIONS - TD2297 IFM
Comment paramétrer la sortie analogique 4-20 mA ?
Utilisez l'interface IO-Link avec un logiciel approprié. Réglez le paramètre OU2 sur I pour 4-20 mA ou Ineg pour 20-4 mA. Définissez les valeurs ASP2 (début d'échelle) et AEP2 (fin d'échelle) selon votre plage de mesure.
Quel type d'alimentation est requis ?

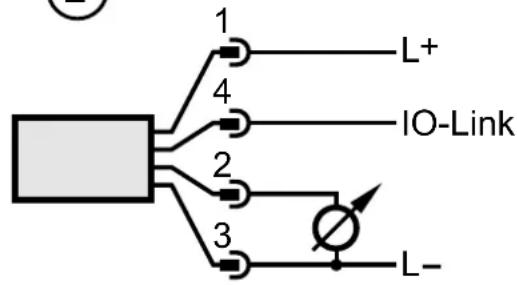

L'appareil nécessite une alimentation selon EN 50178 (TBTS/TBTP). En raccordement 2 fils : broche 1 (L+) et broche 2 (signal). En 4 fils : broche 1 (L+), broche 2 (signal), broche 3 (L-), broche 4 (IO-Link). Tension typique 18-30 V DC.
Puis-je utiliser cet appareil dans une application aseptique ?

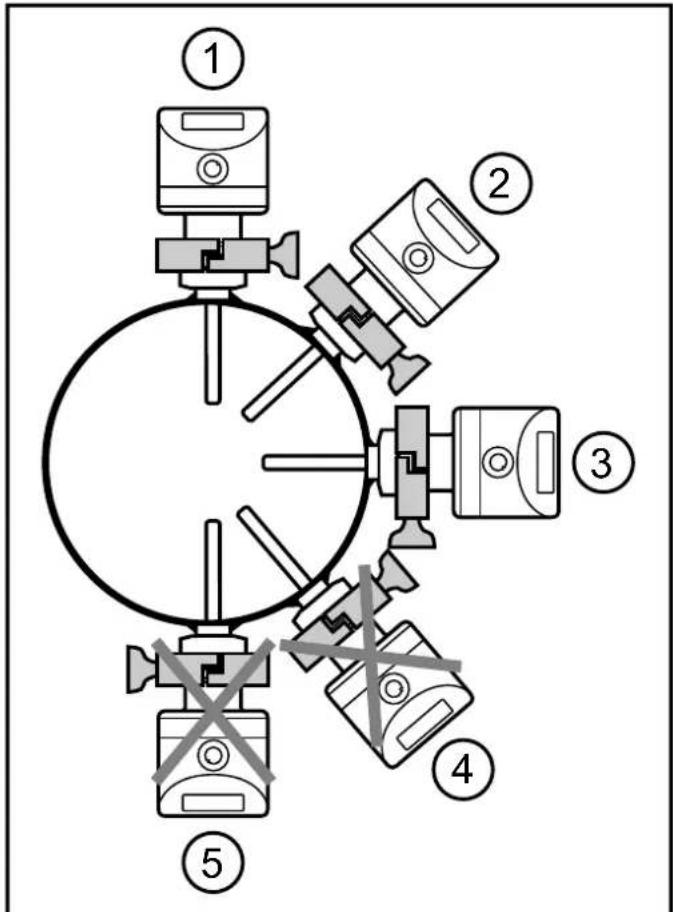

Oui, l'appareil est certifié pour les applications aseptiques selon 3A et EHEDG à condition d'utiliser les raccords et joints appropriés (joint PEEK E43911). Suivez les instructions de montage spécifiques (position, matériel).
Comment nettoyer l'appareil ?
L'appareil est compatible avec le nettoyage en place (NEP) pour les versions aseptiques. Respectez les limites de température (max. 130 °C en continu). Aucun entretien régulier n'est nécessaire.
Que faire si l'affichage est à l'envers ?
Vous pouvez orienter l'affichage à 180° via le paramètre diS (réglage rd). Utilisez l'interface IO-Link ou le logiciel de paramétrage.
Quelle est la plage de température mesurable ?
La plage exacte dépend du modèle. L'appareil peut supporter jusqu'à 175 °C pendant 30 minutes. La plage utile est paramétrable via ASP et AEP avec un écart minimum de 5 °C ou 9 °F.
L'appareil dispose-t-il d'une sortie IO-Link ?
Oui, en version 4 fils, la broche 4 est dédiée à l'interface IO-Link. Elle permet le paramétrage à distance, la transmission de données process et de diagnostic. Nécessite un maître IO-Link.
Comment choisir entre un raccordement 2 fils et 4 fils ?
Le raccordement 2 fils (broches 1 et 2) fournit l'alimentation et le signal analogique sur la même paire. Le 4 fils (broches 1,2,3,4) sépare l'alimentation (L+/L-) et ajoute une ligne IO-Link. Choisissez selon vos besoins de communication.
Puis-je réparer l'appareil moi-même ?
Non, l'appareil ne nécessite aucun entretien et ne doit être réparé que par le fabricant (IFM). Toute ouverture ou modification annule la garantie.
Quels sont les accessoires disponibles ?
Des adaptateurs de montage (ex. E30407, E37421), le joint PEEK E43911 pour aseptique, et des câbles de raccordement IO-Link. Consultez le site www.ifm.com pour la liste complète.
